Type de produit	Magnétoscope (enregistreur/lecteur VHS)
Marque	LG
Modèle	L417 (également L414, L415, L476, L418, L479)
Alimentation	Secteur 110-240 V, 50/60 Hz
Consommation électrique	Environ 10 W
Dimensions (L x H x P)	360 x 82 x 230 mm
Poids	Environ 2,8 kg
Température de fonctionnement	5 °C à 35 °C
Humidité de fonctionnement	Inférieure à 80 %
Système de télévision	PAL / SECAM / NTSC (625 lignes, 50 Hz)
Modes d'enregistrement	SP, EP (PAL/NTSC), LP (PAL uniquement)
Nettoyage des têtes vidéo	Automatique à chaque insertion/ejection de cassette
Fonctions principales	Lecture, enregistrement, pause, arrêt sur image, ralenti (modèles L479/L476), répétition, écran OSD, fonction mémoire de compteur
Connectique	Entrée/sortie audio/vidéo (RCA), antenne (AERIAL), sortie RF (coaxial)
Télécommande	Piles : 3 x AAA
Sécurité	Ne pas exposer à l'humidité, aux vibrations, à la lumière directe ; déconnecter en cas d'orage
Entretien et nettoyage	Éteindre et débrancher avant nettoyage. Utiliser un chiffon doux et humide. Ne pas utiliser de produits liquides ou aérosols.
Réparabilité	Confier toute réparation à un technicien qualifié. Ne pas ouvrir le boîtier.

FOIRE AUX QUESTIONS - L417 LG

Comment insérer correctement une cassette VHS ?

Insérez la cassette avec la fenêtre vers le haut et la flèche dirigée vers la fente d'insertion. Poussez doucement jusqu'à ce qu'elle s'enclenche.

Pourquoi l'image est-elle neigeuse ou floue ?

Cela peut être dû à une cassette de mauvaise qualité ou sale. Essayez une autre cassette. Vous pouvez aussi ajuster le tracking (suivi) avec les boutons TRK (▲/▼) de la télécommande ou du panneau avant.

Comment régler le tracking (suivi) manuellement ?

Pendant la lecture, appuyez sur les boutons TRK (▲/▼) de la télécommande ou du panneau avant pour réduire les parasites horizontaux. L'appareil dispose aussi d'un auto-tracking intégré.

La cassette ne s'insère pas dans le magnétoscope.

Vérifiez qu'il n'y a pas déjà une cassette à l'intérieur. Assurez-vous que la cassette est orientée correctement (fenêtre vers le haut, flèche vers l'avant). L'appareil doit être sous tension.

Comment copier une cassette VHS sur une autre ?

Connectez un magnétoscope de lecture à cet appareil (enregistreur) via les prises audio/vidéo. Insérez la cassette source dans le lecteur et une cassette vierge dans l'enregistreur. Lancez la lecture sur le lecteur et l'enregistrement sur cet appareil en appuyant sur REC. Utilisez des câbles RCA pour la meilleure qualité.

Comment activer la fonction de répétition ?

Appuyez sur MENU, naviguez avec ◀/▶ jusqu'à l'icône de répétition (), puis appuyez sur DISPLAY/OK. Utilisez ▲/▼ pour sélectionner ON ou OFF. Confirmez avec MENU.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que l'appareil est allumé. Assurez-vous que les piles sont installées correctement (3 piles AAA) et qu'elles ne sont pas usées. Remplacez-les si nécessaire.

Comment nettoyer les têtes vidéo ?

Le nettoyage se fait automatiquement à chaque insertion et éjection de cassette. En cas de saleté persistante, utilisez une cassette de nettoyage spéciale VHS. N'essayez pas de nettoyer manuellement l'intérieur.

Pourquoi l'enregistrement ne démarre-t-il pas ?

Vérifiez que la cassette n'est pas protégée en écriture (la languette sur la tranche doit être présente ou le trou obturé). Assurez-vous que le téléviseur est correctement réglé et que le signal est bon. Vérifiez aussi que le mode d'enregistrement (SP/EP) est sélectionné.

Comment changer la langue du menu OSD ?

Appuyez sur MENU, naviguez avec ◀/▶ jusqu'à l'icône de langue (48), appuyez sur DISPLAY/OK. Utilisez ▲/▼ pour choisir la langue souhaitée (français, anglais, allemand, etc.), puis appuyez sur MENU pour quitter.

MODE D'EMPLOI L417 LG

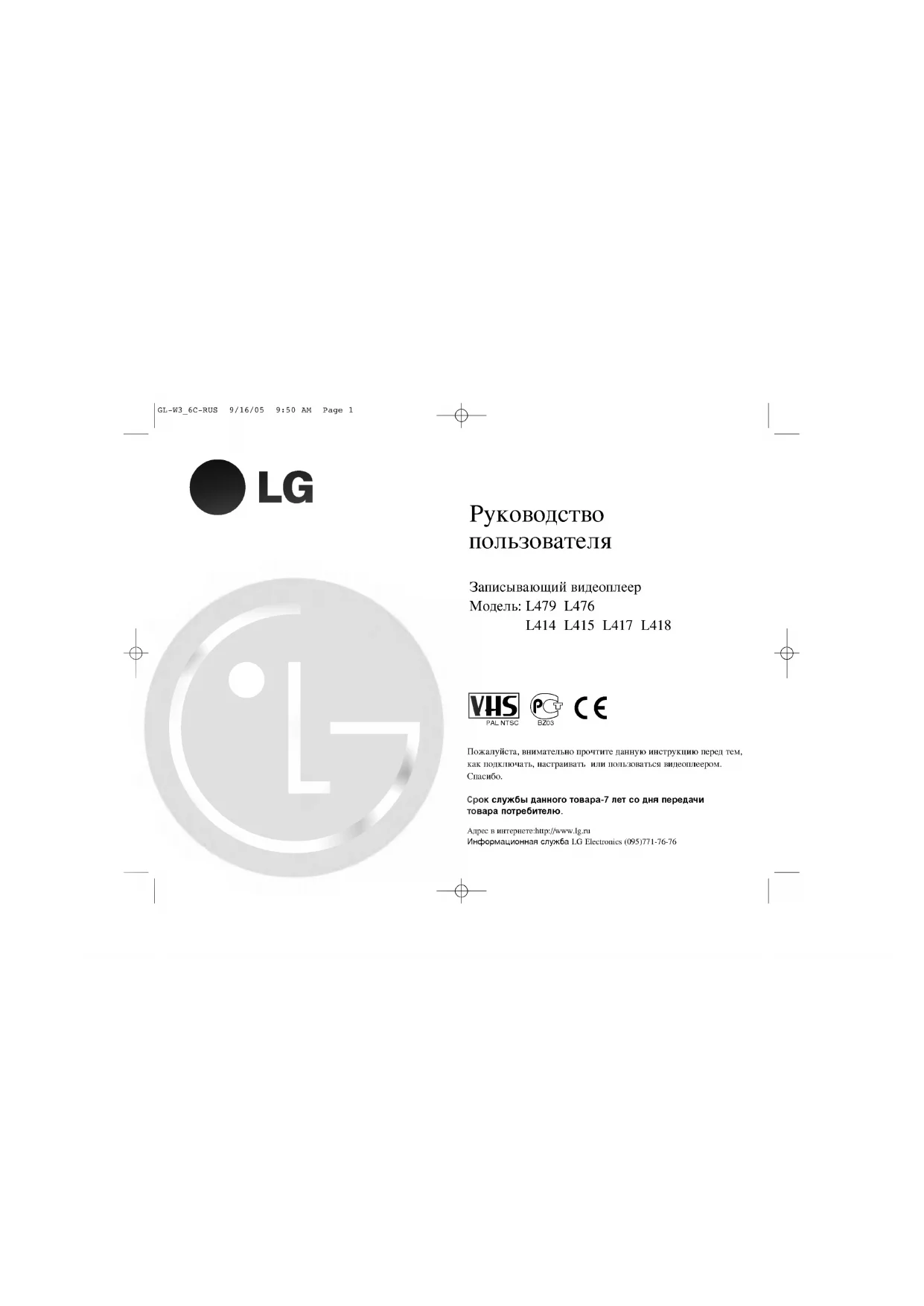

GL-W3_6C-RUS 9/16/05 9:50 AM Page 1

LG

Abstract circular logo with geometric shapes (no text or symbols)

Руководство

пользователя

Записывающий видеоплеер

Модель: L479 L476

L414 L415 L417 L418

Пожалуйста, внимательно прочтите данную инструкцию перед тем, как подключать, настраивать или пользоваться видеошлесером. Спасибо.

Срок службы данного товара-7 лет со дня передачи товара потребителю.

Адрес в интернете:http://www.lg.ru

Информационная служба LG Electronics [phone]

Содержание, безопасность и уход

Пожалуйста, внимательно ознакомьтесь с информацией ниже.

Содержание

Знакомимся с плеером и пультом ДУ ....3

Подключение к телевизору .....4

Как пользоваться видеоплеером ..5

Запись 6

Запись с линейного входа .....6

Науза во время записи .....6

Перезапись 6

Дополнительные функции

вашего видеоплеера .....7-9

Экрашное меню .....7

Автоотключение .....7

Вывор языка ..... 1 ОРР (Оготиматицьк, КАЙКИТЕР)

отр.отнительное качество изображения) 7

Повторное построизведение...8

Видео доктор 8

Выбор системы цветности ... 8

Настройка звука

(только модель L479 L476) ..... 9

Пастройки вещательного

стандарта 9

Настройки ВХОДА плеса ....

Устранение возможных

пенсправности 10

технические характеристики ..11

Безопасность

• Устанавливайте плеер так, чтобы на него не попадали прямые солнечные лучи и другой яркий свет.
• Предохраняйте плеср от воздействия вибрации, влаги, пыли и избыточного тешла.
• Во время грозы рекомендуется отключать антенший кабель и шнур питания во избежание порчи видеоптесра и телевизора.
• Не пользуйтесь поврежденным плеером.
• Если причину неисправности установить не удалось, отключите плеер от сети и обратитесь к своему дилеру. Ремонтировать видеоплеер должен только квалифицированный мастер.

• Не снимайте верхнюю крышку прибора, так как это может привести к поражению электричеством высокого напряжения и другим опасным последствиям.

• При установке плесра позаботьтесь о свободной циркуляции воздуха в месте установки.

• Попадание на прибор брызг или капель воды не допускается. Запрещается ставить на него вазы и другие сосуды с жидкостями.

• При установке плеера позаботьтесь о свободной 1 Перед чисткой отключите плеер от сетевой розетки.
циркуляции воздуха в месте установки. • Попадание на прибор брызг или 2 Протрите корпус мягкой влажной трянкой. Не используйте жидкие или аэрозольные очистители.
1 Перед чисткой отключите шлеср от сетевой розетки.
2 Протрите корпус мягкой влажной трянкой. Не используйте жидкие или аэрозольные очистители.

Запрещается ставить на него вазы и другие сосуды с жидкостями. Не проливайте на прибор любого рода жидкости.

yxo1

Пе проливайте на прибор любого рода жидкости.

Чистка видеоголовки

Каждый раз при заправке видеокассеты и при ее извлечении из видеомагштофоца происходит автоматическая чистка видеоголовки. Это значит, что дополнительная чистка видеоголовки не требуется. Однако грязь, накапливающаяся на головке за долгий период эксплуатации, может вызнять распылначтость и разрывы изображения.

Видеокассеты высокого качества при нормальных условиях не будут переносить грязь на видеоголовку, по старке или поврежденные кассеты могут.

GL-W3_6C-RUS 9/16/05 9:50 AM Page 3

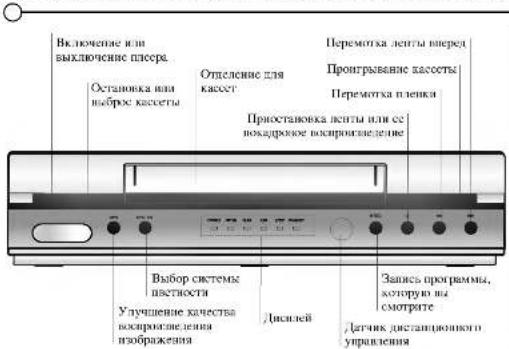

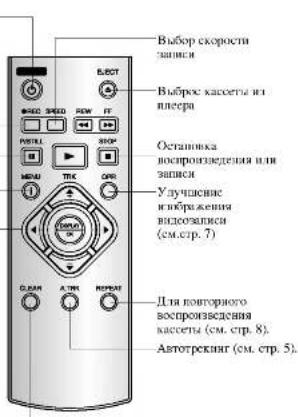

Знакомимся с плеером и пультом ДУ

Большинство функций можно включать с пульта дистанционного управления.

Краткое описание функций приведено ниже (справа). Описание других кнопок вы найдете непосредственно в руководстве.
Основные функции видеоплеера также включаются на передней папели управления плеера.
- Описание и порядок эксплуатации в настоящем руководстве по эксплуатации даны для модели 1.479.

L476

1.415

L418

L414

L417

Перевод видеоплеер из,

режима ожидания в

разъчний режим и

Запись текущей

программы

Приостановка ленты

для покадрового

построизведения

Вызов экранного

MEBIO

Вызвая меню кнопкой.

NCI, при помощи

Кільник

ПУДКТ.

Кнопками (▲▼)

выберите программу,

которую вы холите

Нажмите DISPLAY/OK

для подтверждения

забора функция меню

или вывода счетника на

Устанавливает

счетчик ленты на

0:00:00 (см. стр. 5).

Не забудьте установить в пульт ДУ три батарейки размера ААА.

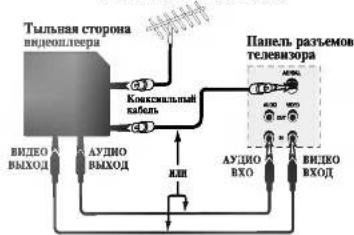

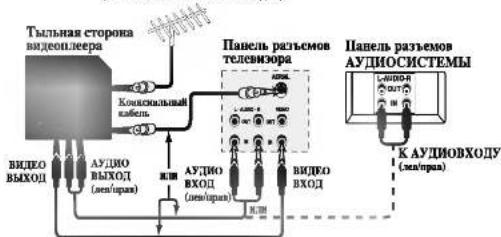

Подключение к телевизору

Приводимые ниже инструкции описывают наиболее распространенный способ подключения.

Для получения более детальной информации следует изучить инструкции к телевизору. Во избежание повреждения оборудования электричеством перед подключением убедитесь, все приборы отключены от сети.

Наружная антевна
(в комплект поставки не входит)

Наружная антенна

(в комплект поставки не входит)

Инструкции по подключению

Подключение видеоплереер с помощью ауди/видео кабеля (рекомедуется!) является наступ their способом, поскольку позволяет получить оптимальное звучание и качество изображения при воспроизводении видеопларии. Если в напием телевнотюре имеются входные гнезда AV, вы получите удовольствие от просмотра видеопларии, только подключив к ним видеоплар. Подключение этой аппаратуры обычным радиочастотным кабелем не позволит вам оценить ее по достояниству.

Наружная антенна

Подключите наружную антенну к разъему видеошлеера с надписью AERIAL..

Коаксиальный кабель

Если вы подключаете видеомлеер с помощью коаксиального кабеля, подключите разъем RF.OUT к антseinному входу телевизора.

Настройка на видеоканал

Ваш телевизор получает сигналы с видеоплеера так же, как с любой телевизионной станции.

Требуется выбрать канал телевизора и настроить его так, чтобы можно было просматривать видеокассеты.

Если вы подключилли видеолеер с помощью коаксиального кабеля, нужно выбрать телевизионный канал и настроить на него телевизюр для приема видеосигнала. Добейтесь приема сигнала: яркого сигнего экрана. Если вы подключаете монитор или телевизюр снабжен гнедами AUDIO и VIDEO, такая настройка не требуется, следует просто выбрать режим AV (рекомендуемый тип подключения).

1 Вставьте кассету с записью в видеоплеер и нажмите кнопку
2 Выберите на телевизоре канал 36. Вы увидите изображение, воспроизводимое плесером.
3 Запишите номер капала в память телевизора.

Чтобы узнать, как это сделать, воспользуйтесь инструкцией по эксплуетации, прилагаемой к вашему телевизору.

Изменение канала

подключения

Если канал 36 уже занят на вашем телевизоре, или если изображение искажено, обратитесь в ближайший центр технического обслуживания.

Как пользоваться видеоплеером

Доступ к основным функциям видеоплеера имеется как с пульта ДУ, так и с его передней панели.

Перед началом работы убедитесь, что телевизор и видеошлесер подсоединены к сети, включены, и что на телевизоре выбран нужный видеовход.

Воспроизведение

Нажмите кнопку

На экране телевизора отобразится PLAY.

Автоматическая регулировка

В видеоплеере предусмотрена автоматическая регулировка для получения наилучшего качества изображения.

Настройка вручную

Если во время воспроизведения появляются помехи, воспользуйтесь кнопками TRK (▲▼) для уменьшения помех.

Остановка воспроизведения

Чтобы прекратить воспроизведение просто нажмите кнопку STOP ■.

Поиск изображения

Во время воспроизведения вы можете перемотать ленту вперед или назад и найти нужный вам кадр.

Для ускоренной перемотки вперед или назад воспользуйтесь кнопками REW ◀◀ или FF ▶▶

Во время визуального поиска в окне дисплея на передней панели видеоплеера мигает индикатор PLAY.

Ускоренная перемотка вперед/назад

Для включения ускоренной перемотки вперед или назад на максимальной скорости плеср не должна быть в режиме воспроизведения.

Нажмите STOP ■, затем нажмите REW ◀◀ для перемотки назад или FF ▶▶ для перемотки вперед. Во время перемотки вы можете проемотреть проматываемый фрагмент лепы. Для этого нажмите и несколько секунд удерживайте REW ◀◀ при EF ▶▶

Чтобы вернуться к ускорешной перемотке вперед или назад отпустите кношку FF ▶▶ или REW ◀◀.

Замедленное воспроизведение (только модель 1479 1476)

1 Во время режима P/STILL

пажмите FF ▶. Начнется воспроизведение со скоростью в 1/19 от нормальной.

2 Чтобы вернуться к обычному воспроизведению нажмите кнопку ▶, а чтобы выйти из этого режима – кнопку STOP ■

• Во время замедленного носпроизведения кнопка, TRK (▼/▲) на пульте ДУ поможет умешьшить помехи в виде полос на экране.

- Если вы пользуетесь функцией замедленного воспроизведения более трех минут, видеоплеер автоматически перейдет в режим обычного воспроизведения.

Приостановка воспроизведения

Пажатие Р/STILL И привоставingt воспроизводение, оставив на экране исповижное изображение. Изображение может иметь помехи в виде черных или белых горизонтальных полос. Это нормально и не означает, что видеокассета или плеср неисправны. Кассету можно астановить на период до 5 минут. После этого времени плеср перейдет в режим остановки чтобы предотратить porчу пленки или самого в видеошлеера.

Многократным нажатием кнопки P/STILL II можно получить покадровое воспроизведение. (только модель L479 L476).

Функция запоминания показателей счетчика

Это очень удобная функция, т. к. она позволяет повторно вернуться на одно и то же место.

1 Начшите воспроизведение кассеты.

2 Нажмите DISPLAY/OK песколько раз для вывода счетчика реального времени на экран телевизора.

3 В месте, куда вы хотите вернуться позже, переустановите счетчик реального времени на "0:00:00" с помощью кнопки CLEAR.

4 Возобновите воспроизведение. 5 Нажмите STOP ■ по окончании воспроизведения.

6 Нажмите REW ◀◀. Кассета автоматически остановится, когда счетчик ленты достигнет значения "0:00:00".

Выброс видеокассеты

Нажмите ЕJECT ▲ чтобы добиться выдачи кассеты из видеоплеера. Если достигнут конец пленки, ваш видеомагнитофон автоматически завершит воспроизведение, перемотает пленку на начало, выдаст кассету и перейдет в режим ожидания.

Запись

Ваш видеомагнитофон позволяет осуществлять запись с телевизора, имеющего аудио- и видеовыходы.

• Вставьте в видеоплеер видеокассету с ненарушенной защитой записи.

Запись с линейного входа

1 Подключите видеомагнитофон к телевизору, как показано ниже.

2 Переключите телевизор на программу, которую вы хотите записать.
3 Установите требуемую скорость записи, нажав кнопку SPEED.

i Система цветности NTSC: SP или EP. Система цветности PAL: SP или LP.

- EP обеспечивает втрое большую длину записи, чем SP, но в режиме SP лучше качество изображения и звука.

4 Нажмите кнопку REC ●. На экране телевизора появляется индикатор REC. Если предохранительный выступ кассеты удалён, она будет автоматически выброшена из плеера.

Пауза во время зациси

Вы можете прерывать запись чтобы избежать нежелательных фрагментов.

1 Для приостановки записи нажмите P/STILL II. На экране телевизора появляется индикатор REC PAUSE. При этом в режиме приостановки записи в окле дисплея будет мигать индикатор REC.
2 Для продолжения записи нажмите P/STILL, II или REC ●. Кассету можно остановить на период до 5 минут. Через 5 минут плеер остановит запись во избежание порчи ленты или видеоплеера.

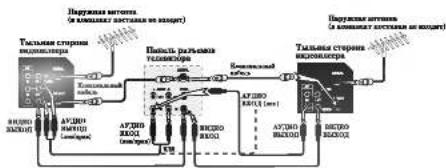

Перезапись

1 Подключите видеоплеер к другому видеоприбору как показано ниже.
2 Подключите видеоплеер к другому видеоприбору как показано ниже.
3 Вставьте кассету с записью в другой (воспроизводящий) видеоплеер.
4 Вставьте чистую видеокассету с целым выступом защиты от записи в ваш видеоплеер (записьвающий).

Одновременно включите воспроизведение на другом видеоплеере и запись на bail

Остановка записи

1 Нажмите кнопку STOP ■.

2 Нажмите ЕJECT ▲. На экране телевизора помянится сообщение ЕJECT. Если запись дойдет до конца ленты, видеоплеер автоматически прекратит запись, перемотает ленту, остановится, выдаст кассету с лентой и перейдет в режим ожидания.

Дополнительные функции вашего видеоплеера

Ваш видеоплеер имеет дополнительные функции, которые могут вам приголиться.

Экранное меню (OSD)

Прямо с экрана телевизора вы можете получить данные счетчика ленты, информацию о том, сколько осталось ленты, системе пустности, выходном аудиоканале, а также текущем режиме работы видеоплесра. Если при этом идет запись, сообщения панели настройки на пленку не записывается.

1 Чтобы получить доступ к функции OSD пажмите кнопку DISPLAY/OK.

Счетчик ленты и количество оставшейся ленты появится на дисплее, если загружена кассета.

2 Если вы снова нажмете DISPLAY/OK в течение 5 секунд, на дисплее появятся только счетчик ленты и количество оставшейся ленты.

3 Снова нажмите DISPLAY/OK для удаления с дисплея счетчика ленты и количества оставшейся ленты.

1 Включение или полное отключение юкрашых сообщений.

1 Вызовите главное меню, нажая MENU/i.

2 Нажимая ◀ или ▶ добейтесь появления эпачка ON OFF, а затем нажмите DISPLAY/OK.

3 Кнопками ▲ или ▼ выберите выкл. Для сохранения настроек нажмите MENU/i.

Автоотключение

Нажмите POWER Ⓧ во время перемотки шленки и видеоплеер автоматически выключится по завершению операции.

Выбор языка

Вы можете изменить язык, на котором информация выводится за экран. Можно выбрать английский, французский неменкий, испанский, итальянский или русский язык.

1 Вызовите главное мешо, нажав MENU/i.
2 Нажимая ◀ или ▶, добейтесь появления значка 48
3 Для отображения выбранного языка нажмите DISPLAY/OK Кпопками ▲ или ▼ выберите нуждий язык.

4 Для сохранения настроек пажмите MENU/i.

OPR (Оптимальное качество изображения)

Эта функция улучшает качество изображения с кассеты, подстраивая видеоплеер на конкретную шленку. Если вам кажется, что картинка нуждается в коррекции, вы можете отрегулировать ОРР бручную. Функция ОРР доступна только если в видеоплеере есть кассета.

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка ↑, а затем пажмите DISPLAY/OK.
3 Пажимая ▲ или ▼, выберите выкл, мягк или контраст.

4 Нажав кнопку MENU/ i выйдите из меню.

Настроить изображение с видеокассеты можно также с помощью кнопки OPR на пульте дистаннишого управления или на передней панели видеомагнитофона.

Дополнительные функции вашего видеоплеера

Ваш видеоплеер имеет дополнительные функции, которые могут вам пригодиться.

Повторное воспроизведение

Если вы желаете многокрагно воспроизводить зашись, переведите функцию REPEAT в состояние ВКЛ.

1 Вызовите главное меню, нажав MENU/.

2 Нажимая ◀ или ▶ добейтесь

появления значка 📄, а затем пажмите DIPLAY/OK.

3 Нажимая ▲ или ▼, выберите ВКЛ или ВЫКЛ.

4 Пажав кнопку MENU/i выйдите из мешо.

Если вы желаете отключить эту функцию, переведите функцию REPEAT в состояние ВЫКЛ.

Видео доктор

Видеодоктор отображает состояние систем вашего видеошлеера.

1 Вызовите главное меню, нажав MENU.

2 Пажимая ◀ или ▶ добейтесь появления значка ☒, а затем нажмите DISPLAY/OK.

3 Нажимая ▲ или ▼, проверьте следующее.

СОСТОЯНИЕ ГОЛОВКИ

• ДА
• ОЧИСТИТЬ : Видеоголовки
нуждаются в чистке.
• ПЫЛЬ НА ГОЛОВКАХІ
Видеоголовки нуждаются в чистке.

СОСТОЯНИЕ КАССЕТЫ

• НЕ ЗАЩИЩЕНА ОТ ЗАПИСИ
- ЗАЩИЩЕНА ОТ ЗАПИСИ : В видеоплеере установлена кассета с пельм выступом запиты от записи. Вставьте кассету, на которую можно производить защись.
- КАССЕТА НЕ ЗАГРУЖЕНА : Вставьте видеокассету в видеомагнитофон.
4 Чтобы убрать главное меню с экрана нажмите MENU/.

Выбор системы цветности

Ваш видеоклеер поддерживает оби стандарта цветности, PAL и MESE-CAM. Во время воспроизведения плеср автоматически определяет систему кодирования цвета, по в случае трудностей вам может поналобиться сделать это научную.

1 Вызовите главное меню, нажая MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка 📄, а затем нажмите DISPLAY/OK.
3 В зависимости от системы цветности нажмите ▲ или ▼.
4 Нажав кнопку MENU/ї выйдите из меню.

При этом система цветности будет выбрана как показано на схеме ниже.

Источник	Режим	Сменс системы
PAL /MESHCAM	Запись	AUTO→PAL→MESECAM
	Воспроизводение	AUTO→PAL→MESECAM
NTSC	Запись	NTSC3.58→NTSC4.43
	Воспроизводение	NTSC-PB→NTSC3.58→NTSC4.43

Кроме того, если программа

записана в системе NTSC3.58 или

NTSC4.43, установите систему

NTSC3.58 или NTSC4.43 на

мультисистемном телевизоре или

NTSC-PB на телевизоре с

системой PAL, несколько раз

пажав SYSTEM на передней

панели видеоптеера.

Дополнительные функции вашего видеоплеера

Ваш видеоплеер имеет дополнительные функции, которые могут вам приголиться.

Настройка звука

(только модель L479 L476)

Вам плеер поддерживает запись и воспроизведение Hi-Fi стереозвука. Вы можете сами выбрать вид воспроизведения звуковой дорожки.

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка MO, а затем нажмите DISPLAY/OK.
3 Пажимая ▲ или ▼, выберите из списка, приведенного ниже: STEREO ЛЕВ (только левый канал) ПРАВ (только правый канал) МОНО (только воспроизведения

4 Нажав кнопку MENU/i выйдите из меню.

Настройки вещательного

стандарта

1 Вызовите главное меню, нажав MENU/.
2 Нажимая ◀ или ▶ добсійтесь появления значка RF , а затем нажмите DISPLAY/OK.
3 При помощи кнопок ▲ и ▼, выберите тип аудиостандарта согласно типу телевизора.

4 Нажав кнопку MENU/i выйдите из мешо.

Настройки ВХОДА шлеера

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка TV, а затем нажмите DISPLAY/OK.

3 Нажимая ▲ или ▼, выберите ВК.І или ВЫКЛ.

ВКЛ

При подключении к видеовходу плеса кабеля от видеовыхода телевизора выберите ВКЛ. При этом появится на телевизоре появится голубой фон. Иначе изображение будет искажено.

ВЫКЛ

При подключении ВИДЕОВХОДА плеера к ВИДЕОВЫХОДУ внешнего устройства (другого видеомагнитофона, камкодера и т.д.) выберите ВЫКЛ. Иначе вы увидите синий фоп.

9

4 Нажав кнопку MENU/i выйдите из меню.

Устранение возможных неисправностей

Прежде чем обращаться в бюро ремонта, в случае неполадок плесера проверьте следующее.

10

Отсутствует изображение и звук

• Удостоверьтесь, что видеоплеер подключен к сетевой розетке и включен, и что телевизор также подключен к сетевой розетке и включен.
• Удостовериться, что антенший кабель не поврежден и надежно подключен к пужным разъемам как на плеере, так и на телевизоре.
• Проверьте, настроен ли телевизор на видеоканал плеера.
• Проверьте установки видео входа (см. стр. 9).

Видеокассета не вставляется

• Убедитесь, что в видеоплеере нет другой видеокассеты.
• Правильно ли вы вставляете кассету? Видеокассета вставляется окошком вверх, стрелка направлена в сторону отверстия для кассет в плее.

Не работает воспроизведение или качество изображения низкое

• Попробуйте другую видеокассету. Если проблема решена, значит, скорее всего причиной была неисправная кассета.
• Попробуйте уменьшить искажения при помощи кнопки TRK(▲/▼).
• Если кассета содержит недавно сделанную запись с телевизора, возможно, телевизор плохо настроен на сигнал видеоплеера

Не работает пульт дистанционного управления

• Включен ли видеоплеер?
- Убедитесь в правильности установки в пульт батарей.

Не работает автоматическое воспроизведение

- Если у кассеты не включена защита от записи, функция работать не будет.

Телепрограммы не записываются

• Проверьте прием программ телевизором. Если программа не принимается через аптешу, видеоплеер не сможет ее записать.
• Удостоверытесь, что антенный кабель не поврежден и надежно подключен к нужному выходу.
• Убедитесь, что на тыльной стороне видеокассеты не удалены предохранительные выступы от записи.
• Убедитесь, что телевизором принимается сигнал приемлемого качества.

В режиме записи кассета выбрасывается из плеера.

- У кассеты был удален выступ, включающий защиту от записи. Закройте отверстие клейкой лентой или возьмите другую кассету.

Не горит индикатор Hi-Fi (только модель L479 L476)

• Проверьте, что в меню Audio выбран режим STEREO.
• Проверьте в инструкции по эксплуатации телевизора, поддерживает ли он режим стерео.

Верхняя часть изображения содержит помехи

• Возможно, видеокассета повреждена. Вставьте в видеоплеер другую видеокассету и снова проверьте качество изображения.
• Попробуйте отрегулировать горизонтальную развертку телевизора. Чтобы узнать, как это сделать, воспользуйтесь инструкцией по эксплуатации, прилагаемой к вапему телевизору.
• Удостоверьтесь, что антенный кабель не повреждеп и падежно подключен к нужным разъемам.
  • Убедитесь, что телевизор правильно настроен на прием сигнала видеоплеера.

GL-W3_6C-RUS 9/16/05 9:50 AM Page 11

Технические характеристики

Технические характеристики точны на момент печати руководства. LG постоянно идет вперед и наша продукция может подвергаться изменениям без уведомлешия.

ОБЩИЕ СВЕДЕНИЯ

Питание	Сеть переменного тока 110-240 В, 50/60 Гц
Потребляемая мощность	Прибл. 10 Вт
Габариты (ШхВхГ)	360 x 82 x 230 мм
Рабочая температура	5^ 35^ ( 41^ 95^ )
Рабочая влажность	Не выше 80%.
Вес	Около 2.8 кг

ВИДЕО

Система телевидения	Телесистема – стандарт CCIR(625 строк, 50 кадров)Цветовая система PAL/MESECAM
Режим записи	PAL/ MESECAM/ NTSC3.58/ NTSC4.43
Радиочастотный выход	PAL / SECAM (G или K), PAL I
Вход	Размах 1.0 В; 75 Ом несимметричный
Выход	Размах 1.0 В; 75 Ом несимметричный
Модулятор RF	Капалы УКВ 30-40 (пастраикается)

АУДИО

Вход	-6.0 дБм, не менее 47 кОм (линейший)
Выход	-6.0 дБм, не более 1.5 кОм (линейный)
Аудиодорожка	Обычи: Моно дорожкаСтерео: Моно и стерео дорожка
Диапазон воспроизводимых частот	Обычи: 100 Гц - 10 кГц (-6/+3 дБм)Стерео: 20 Гц - 10 кГц (-6/+3 дБм)
Отношение сигнал/шум	Стерео: Не менее 66 дБ
Дипамический диапазон	Стерео: Не менее 80 дБ

GL-W3_6C-RUS 9/16/05 9:50 AM Page 12

LG Electronics Inc.

P/NO : 3834RV0006C
