Marque	Proviel
Modèle	HFS 518
Type de produit	Scie à carrelage
Alimentation	230 V ~ 50 Hz
Puissance moteur	600 W (S2 20 min)
Vitesse à vide	3000 min⁻¹
Disque diamanté	∅ 180 x ∅ 25,4 mm
Hauteur de coupe à 90°	35 mm
Hauteur de coupe à 45°	12 mm
Dimensions de la table	330 x 360 mm
Table inclinable	Jusqu'à 45°
Poids	10,8 kg
Dimensions du colis	380 x 340 x 190 mm
Refroidissement	Eau (bac intégré)
Guide parallèle	Oui
Guide d'onglet	Oui
Coupe sans poussière	Oui (lame refroidie à l'eau)
Transport facile	Oui
Accessoire disponible	Disque diamanté ∅ 180 mm (réf. 43.011.70)

FOIRE AUX QUESTIONS - HFS 518 Proviel

Comment utiliser la scie HFS 518 en toute sécurité ?

Portez toujours des lunettes de protection et des gants. Assurez-vous que le bac à eau est rempli avant de démarrer. Ne jamais dépasser la durée de fonctionnement S2 20 min (20 minutes de travail suivies d'une pause).

Quelle est la profondeur de coupe maximale ?

À 90°, la hauteur de coupe est de 35 mm ; à 45°, elle est de 12 mm.

Puis-je couper des carreaux de sol épais avec cette machine ?

Oui, pour des carreaux de sol d'épaisseur ≤ 35 mm. Pour des carreaux plus épais, un modèle plus puissant est recommandé.

Comment incliner la table pour des coupes en onglet ?

Desserrez le bouton de blocage sous la table, inclinez-la jusqu'à l'angle désiré (max 45°), puis resserrez le bouton. Utilisez le guide d'onglet pour des coupes précises.

Comment entretenir le disque diamanté ?

Nettoyez le disque après chaque utilisation avec une brosse métallique. Vérifiez l'usure régulièrement. Remplacez-le si des dents sont manquantes ou si la coupe devient irrégulière.

Que faire si la scie ne démarre pas ?

Vérifiez la prise secteur et le fusible. Assurez-vous que la protection thermique ne s'est pas déclenchée (attendez 20 min). Si le problème persiste, consultez un professionnel.

Le bac à eau doit-il être rempli en continu ?

Oui, le niveau d'eau doit couvrir le bord inférieur du disque. Vérifiez régulièrement et ajoutez de l'eau si nécessaire pour éviter la surchauffe.

Puis-je utiliser un autre disque que celui fourni ?

Utilisez uniquement des disques diamantés de ∅ 180 mm avec alésage ∅ 25,4 mm. D'autres disques peuvent endommager la machine ou être dangereux.

Comment nettoyer la machine après usage ?

Débranchez la scie. Retirez le bac à eau, videz-le et nettoyez-le. Essuyez la table de travail et le boîtier avec un chiffon humide. Séchez toutes les parties métalliques pour éviter la rouille.

Où trouver des pièces de rechange ?

Les pièces détachées (disque diamanté, etc.) sont disponibles sous la référence 43.011.70. Contactez le service client Proviel ou un revendeur agréé.

MODE D'EMPLOI HFS 518 Proviel

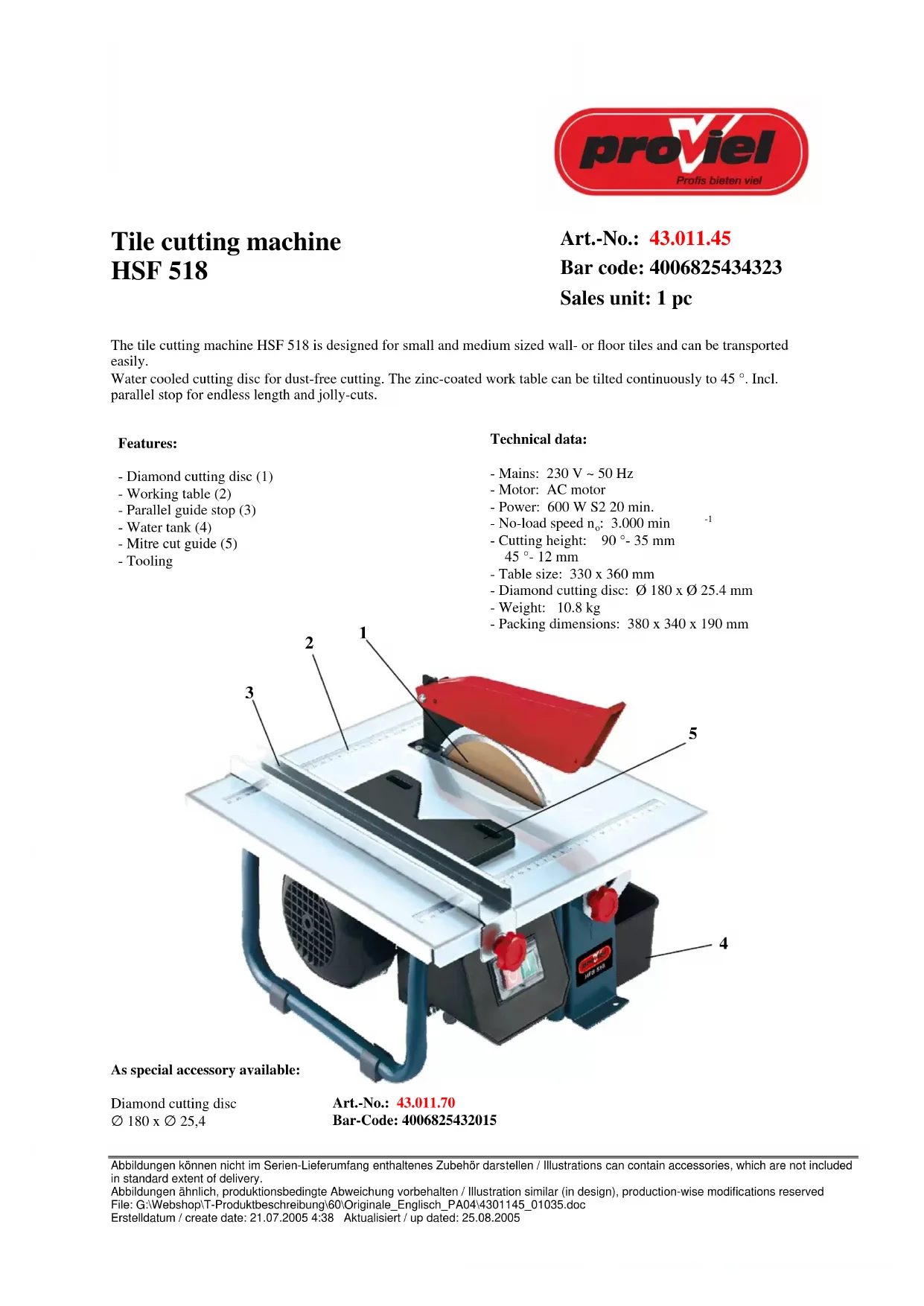

Tile cutting machine HSF 518

Art.-No.: 43.011.45

Bar code: 4006825434323

Sales unit: 1 pc

The tile cutting machine HSF 518 is designed for small and medium sized wall- or floor tiles and can be transported easily.

Water cooled cutting disc for dust-free cutting. The zinc-coated work table can be tilted continuously to 45^ . Incl. parallel stop for endless length and jolly-cuts.

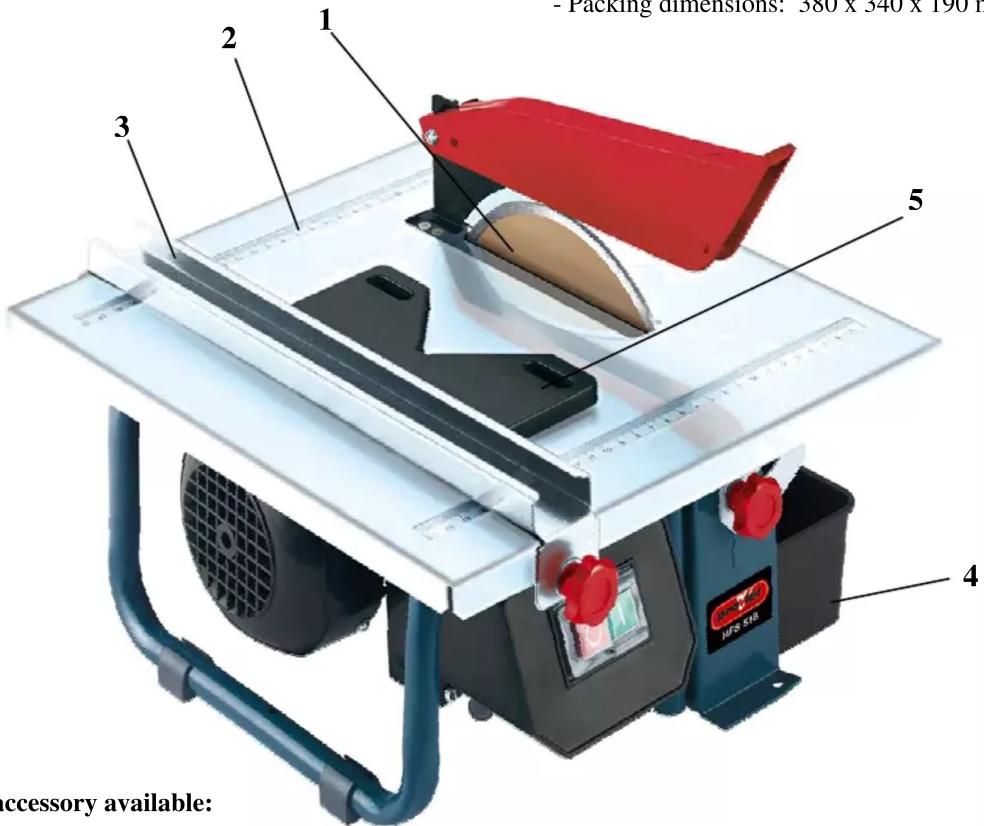

Features:

• Diamond cutting disc (1)
• Working table (2)
• Parallel guide stop (3)
• Water tank (4)
• Mitre cut guide (5)
• Tooling

Technical data:

• Mains: 230 V \~ 50 Hz
• Motor: AC motor
• Power: 600 W S2 20 min.
• No-load speed n_o : 3.000 min ^-1
• Cutting height: 90^-35 mm 45^-12 mm
• Table size: 330 x 360 mm
• Diamond cutting disc: ∅ 180 x ∅ 25.4 mm
• Weight: 10.8 kg
• Packing dimensions: 380 x 340 x 190 mm

- Packing dimensions. 380 x 340 x 190 mm 1 2 3 5 4 accessory available:

As special accessory available:

Diamond cutting disc

∅ 180 x ∅ 25,4

Art.-No.: 43.011.70

Bar-Code: 4006825432015
