Marque	Herkules
Modèle	TK 800/1
Type de produit	Scie circulaire sur table
Numéro d'article	43.407.61
Code barre	4006825539141
Alimentation	230 V ~ 50 Hz
Puissance	800 W (S2 10 min)
Vitesse à vide	2950 min⁻¹
Lame de scie	∅ 200 x ∅ 16 x 2,4 mm, 24 dents, carbure
Hauteur de coupe max. à 90°	45 mm
Hauteur de coupe max. à 45°	27 mm
Dimensions de la table	500 x 335 mm
Dimensions de l'emballage	520 x 350 x 333 mm
Poids	11,0 kg
Adaptateur d'aspiration	∅ 36 mm
Inclinaison de la lame	De 0° à 45° vers la gauche
Butée parallèle	Réglable, deux hauteurs d'arrêt
Poussoir	Inclus
Certifications	TÜV SÜD GS, sécurité testée
Accessoires en option	Lames carbure ∅ 200 x ∅ 16 mm : 20, 48, 72 dents
Utilisation	Découpe longitudinale de bois (sauf rondins)
Entretien et nettoyage	Utiliser l'adaptateur d'aspiration pour l'extraction des poussières ; nettoyer régulièrement la table et la lame

FOIRE AUX QUESTIONS - TK 800/1 Herkules

Comment régler la butée parallèle sur la scie TK 800/1 ?

La butée parallèle est réglable avec deux hauteurs d'arrêt. Desserrer les molettes, positionner la butée à la distance souhaitée de la lame, puis resserrer. Utiliser le poussoir pour guider la pièce.

Comment incliner la lame sur la TK 800/1 ?

La lame peut être pivotée de 0° à 45° vers la gauche. Utiliser la manette ou le levier prévu à cet effet, généralement situé sous la table. Vérifier l'angle à l'aide d'un rapporteur si nécessaire.

Quelles sont les dimensions de la table de la scie ?

Les dimensions de la table sont de 500 x 335 mm, offrant une surface stable pour la découpe.

Quel type de lame est fourni avec la scie Herkules TK 800/1 ?

La scie est livrée avec une lame carbure de ∅ 200 mm, alésage ∅ 16 mm, épaisseur 2,4 mm et 24 dents.

Peut-on utiliser un aspirateur pour la poussière ?

Oui, la scie est équipée d'un adaptateur d'aspiration de ∅ 36 mm pour raccorder un aspirateur.

Quelle est la puissance du moteur de la TK 800/1 ?

Le moteur a une puissance de 800 W en régime S2 10 min (fonctionnement intermittent).

Quels accessoires sont disponibles pour cette scie ?

En option, des lames carbure supplémentaires : 20 dents (réf. 45.020.46), 48 dents (réf. 45.020.32) et 72 dents (réf. 45.020.58).

Quelles sont les certifications de sécurité de la TK 800/1 ?

La scie est certifiée TÜV SÜD GS, garantissant une sécurité testée.

Quel est le poids de la scie ?

La scie pèse 11,0 kg, ce qui la rend relativement portable.

Comment entretenir la scie circulaire Herkules TK 800/1 ?

Nettoyer régulièrement la table et la lame des résidus de bois. Utiliser l'adaptateur d'aspiration pour réduire la poussière. Vérifier périodiquement le serrage de la lame et l'état du câble d'alimentation.

MODE D'EMPLOI TK 800/1 Herkules

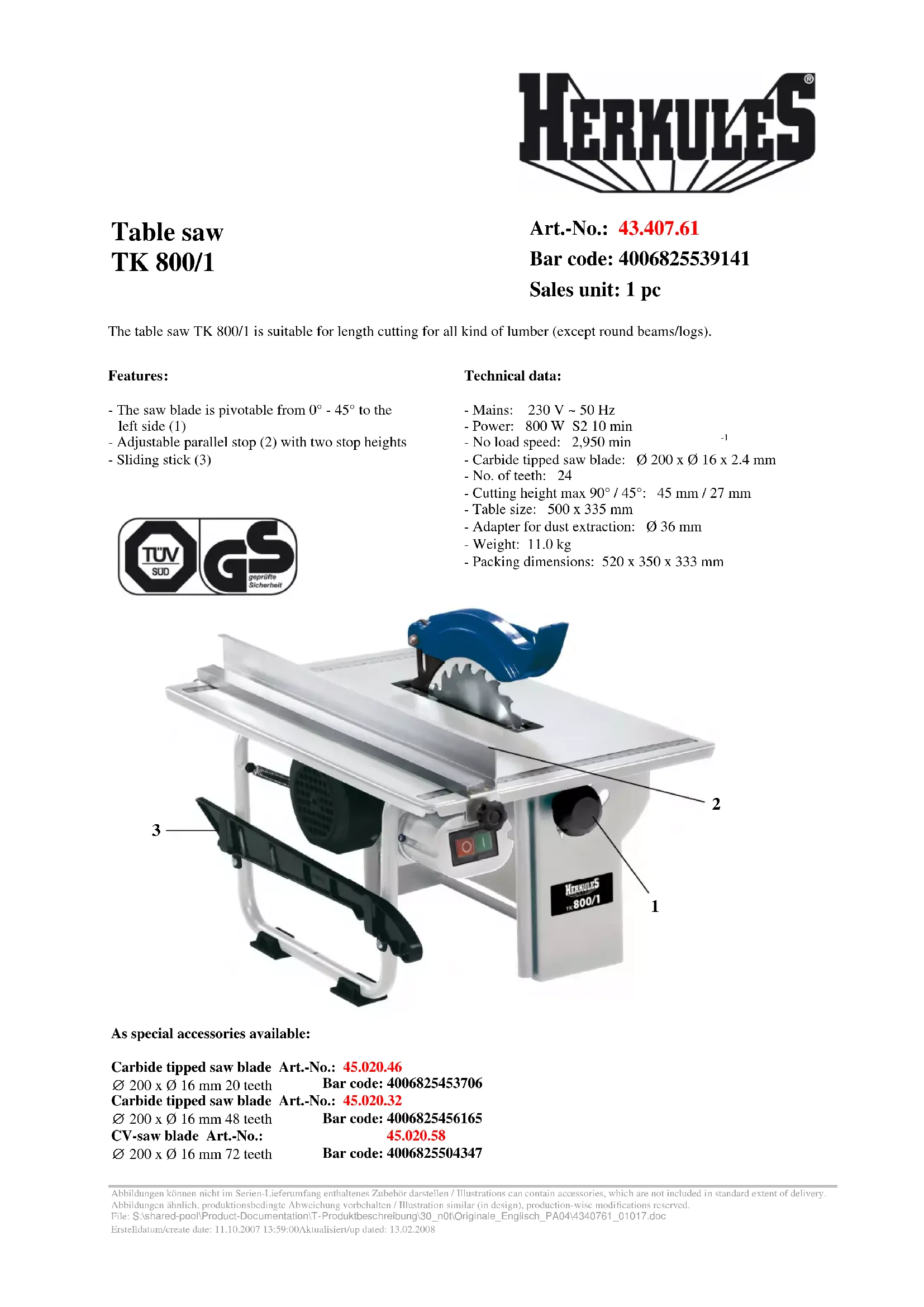

Table saw TK 800/1

Art.-No.: 43.407.61

Bar code: 4006825539141

Sales unit: 1 pc

The table saw TK 800/1 is suitable for length cutting for all kind of lumber (except round beams/logs).

Features:

• The saw blade is pivotable from 0^ - 45^ to the left side (1)
• Adjustable parallel stop (2) with two stop heights
• Sliding stick (3)

TÜV SÜD GS geprüfte Sicherheit

Technical data:

• Mains: 230 V \~ 50 Hz
• Power: 800 W S2 10 min
• No load speed: 2,950 min -1
• Carbide tipped saw blade: ∅ 200 x ∅ 16 x 2.4 mm
• No. of teeth: 24
• Cutting height max 90° / 45°: 45 mm / 27 mm
• Table size: 500 x 335 mm
• Adapter for dust extraction: ∅ 36 mm
• Weight: 11.0 kg
• Packing dimensions: 520 x 350 x 333 mm

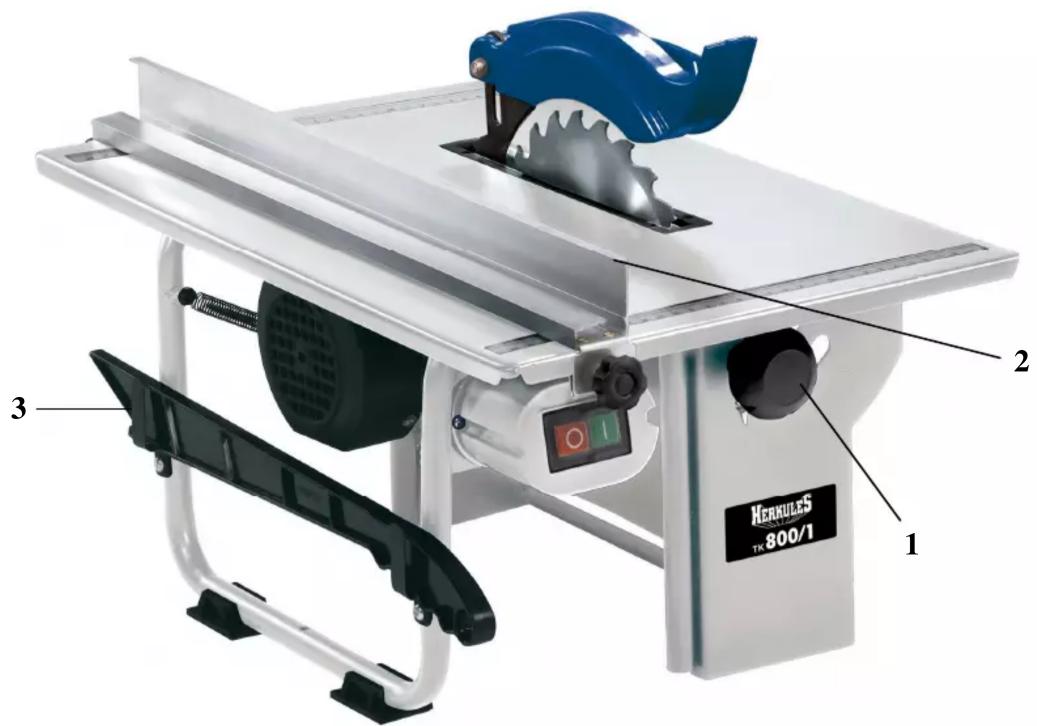

Herkules TK 800/1 1 2 3

As special accessories available:

Carbide tipped saw blade

∅ 200 x ∅ 16 mm 20 teeth

Carbide tipped saw blade

∅ 200 x ∅ 16 mm 48 teeth

CV-saw blade Art.-No.:

∅ 200 x ∅ 16 mm 72 teeth

Art.-No.: 45.020.46

Bar code: 4006825453706

Art.-No.: 45.020.32

Bar code: 4006825456165

45.020.58

Bar code: 4006825504347
