Type de produit	Scie à disque diamant avec refroidissement à eau
Marque	Herkules
Modèle	H-FS 518/2
Alimentation	230 V ~ 50 Hz, 600 W (S2 10 min)
Moteur	Moteur à courant alternatif
Vitesse à vide	3 000 tr/min
Hauteur de coupe à 90°	35 mm
Hauteur de coupe à 45°	12 mm
Dimensions de la table	330 x 360 mm
Diamètre du disque	180 mm, alésage 25,4 mm
Poids net	9,7 kg
Poids brut	10,8 kg
Dimensions du colis	380 x 340 x 190 mm
Contenu de la livraison	Disque diamant (1), réservoir d'eau (2), guide de coupe d'onglet, guide parallèle (3), table de travail (4), fiche de protection RCD (5)
Type de coupe	Coupe droite et coupe d'onglet jusqu'à 45°
Refroidissement	Par eau (réservoir intégré)
Entretien	Nettoyer régulièrement la table et le réservoir ; vérifier l'usure du disque
Sécurité	Utiliser des gants et des lunettes de protection ; débrancher avant tout entretien ; utiliser la fiche RCD
Code-barres	4006825 550481
Unité de vente	1 pièce

FOIRE AUX QUESTIONS - H-FS 518/2 Herkules

Comment changer le disque diamant ?

Débranchez la scie, retirez le cache de protection, desserrez la vis de fixation centrale avec une clé adaptée, remplacez le disque et resserrez la vis. Assurez-vous que le disque est correctement centré et tourne librement.

Quelle quantité d'eau mettre dans le réservoir ?

Remplissez le réservoir d'eau jusqu'au repère maximal. L'eau doit recouvrir le disque pour assurer un refroidissement efficace. Utilisez de l'eau claire.

Pourquoi la scie ne démarre-t-elle pas ?

Vérifiez que la fiche RCD est correctement enfoncée et que l'interrupteur est en position marche. Assurez-vous que le disque n'est pas bloqué. Si le problème persiste, consultez un professionnel.

Comment régler le guide parallèle ?

Desserez les molettes de fixation du guide parallèle, positionnez-le à la distance souhaitée par rapport au disque, puis resserrez les molettes. Vérifiez le parallélisme avec le disque.

Peut-on couper du métal avec cette scie ?

Non, cette scie est conçue pour la coupe de carrelage, de pierre ou de matériaux similaires. N'utilisez que des disques diamant adaptés. Ne jamais couper du métal.

Comment nettoyer le réservoir d'eau ?

Videz le réservoir après chaque utilisation. Nettoyez-le avec un chiffon humide pour éliminer les résidus. N'utilisez pas de produits abrasifs. Laissez sécher avant de ranger.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale est de 35 mm à 90° et de 12 mm à 45°. Ne dépassez pas ces limites pour éviter d'endommager la machine.

Que faire si la scie vibre excessivement ?

Arrêtez immédiatement la scie. Vérifiez que le disque est correctement monté et n'est pas endommagé. Assurez-vous que la table est stable et que les vis sont serrées.

Comment utiliser la fiche de protection RCD ?

Branchez la fiche RCD dans une prise secteur. Si un défaut de courant est détecté, l'appareil se coupe automatiquement. Testez régulièrement la fiche en appuyant sur le bouton 'Test' puis 'Reset'.

Où trouver des pièces de rechange ?

Contactez le service après-vente Herkules ou consultez le site officiel. Les disques diamant et les guides sont disponibles en ligne ou dans les magasins spécialisés.

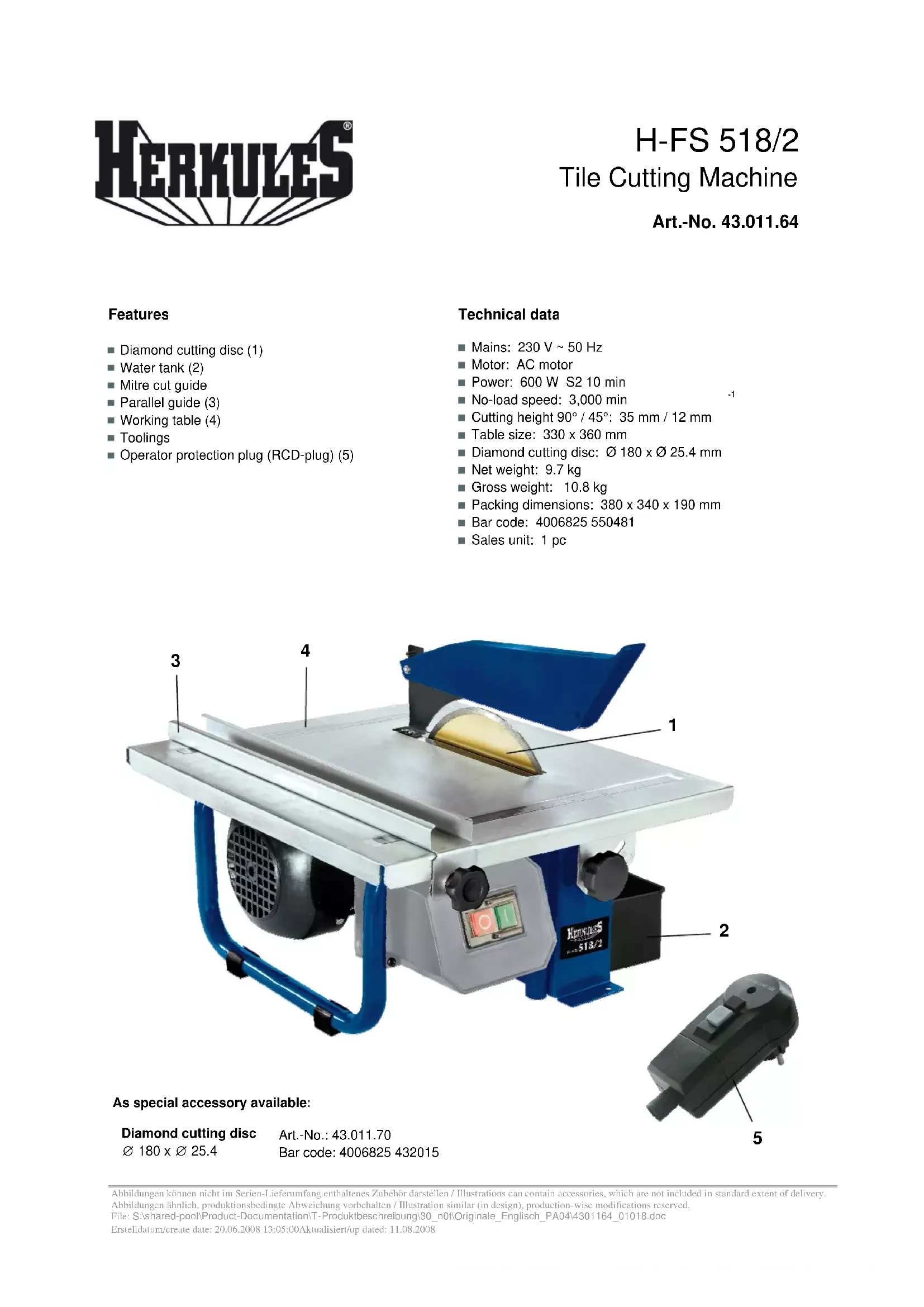

MODE D'EMPLOI H-FS 518/2 Herkules

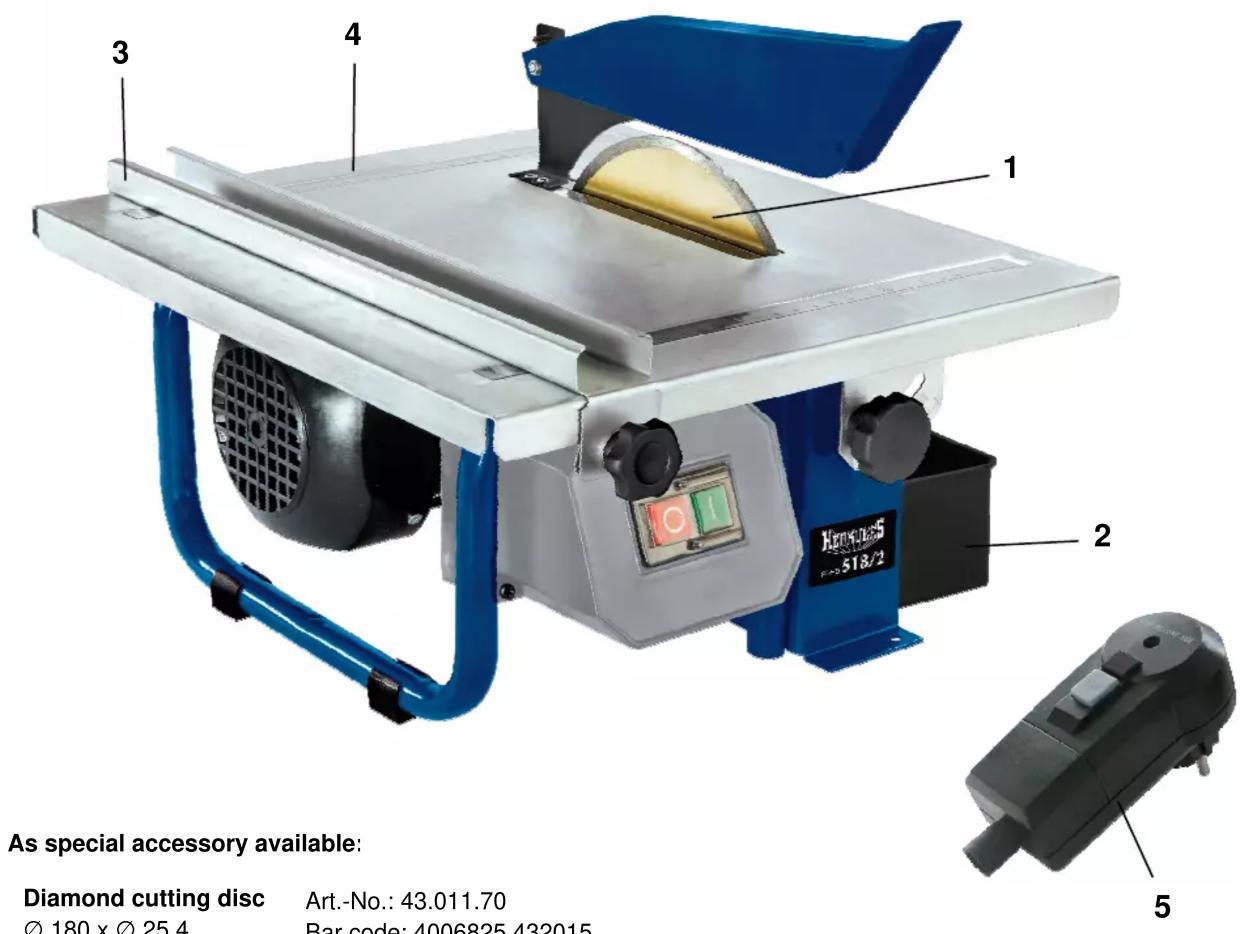

Features

■ Diamond cutting disc (1)
Water tank (2)
■ Mitre cut guide
Parallel guide (3)
■ Working table (4)
Toolings
■ Operator protection plug (RCD-plug) (5)

Technical data

■ Mains: 230 V \~ 50 Hz
■ Motor: AC motor
■ Power: 600 W S2 10 min
■ No-load speed: 3,000 min
■ Cutting height 90° / 45°: 35 mm / 12 mm
■ Table size: 330 x 360 mm
■ Diamond cutting disc: ∅ 180 x ∅ 25.4 mm
■ Net weight: 9.7 kg
■ Gross weight: 10.8 kg
■ Packing dimensions: 380 x 340 x 190 mm
Bar code: 4006825 550481
■ Sales unit: 1 pc
