Type de produit	Station d'accueil USB-C 11 en 1
Marque	Renkforce
Modèle	RF-4225444
Dimensions (L x l x h)	28 x 8 x 1,5 cm
Poids	246 g
Alimentation d'entrée	5-20 V CC, 3 A max
Alimentation de sortie	5 V CC, 8 A total, 3 A max par port USB
Puissance PD max	60 W, 3 A
Ports	VGA, HDMI, Mini DisplayPort, USB-C PD, Ethernet RJ45, 3x USB 3.0 Type-A, lecteur SD, lecteur microSD, audio 3,5 mm
Résolutions supportées (Mini DP & HDMI)	3840 x 2160 / 30 Hz
Résolution supportée (VGA)	1920 x 1200 / 60 Hz
Connexion réseau Ethernet	10/100/1000 Mbps
Capacité max carte SD	2 To (SD, SDXC, SDXCI, SDHC)
Capacité max carte microSD	2 To (microSD, microSDHC)
Longueur câble USB-C	10 cm
Température d'utilisation	-10 à +60 °C
Humidité d'utilisation	20-85 % HR
Systèmes d'exploitation supportés	Windows 10/10S, Mac OS 10.14/10.14.5, Android 8.0+ (complet); Windows 8.1, 7, Vista, XP (limité)
Entretien	Chiffon doux et sec, sans produits abrasifs
Contenu emballage	Station d'accueil, mode d'emploi

FOIRE AUX QUESTIONS - RF-4225444 Renkforce

Quels appareils sont compatibles avec la station d'accueil ?

La station d'accueil est compatible avec les appareils disposant d'un port USB-C™, comme les ordinateurs portables, smartphones et tablettes. Les systèmes d'exploitation supportés incluent Windows 10/10S, Mac OS 10.14/10.14.5 et Android 8.0+. Pour certains systèmes plus anciens (Windows 7, Vista, XP), des limitations peuvent s'appliquer.

Comment connecter un moniteur via le port VGA ?

Branchez le câble VGA du moniteur au port VGA (8) de la station. Le port VGA supporte une résolution maximale de 1920 x 1200 / 60 Hz. Plusieurs secondes peuvent être nécessaires avant que l'image n'apparaisse.

Puis-je utiliser deux moniteurs simultanément ?

Oui, les ports HDMI (7) et VGA (8) peuvent être utilisés en même temps. Le port MiniDP (6) ne peut être utilisé que seul. Vous pouvez donc connecter deux moniteurs via HDMI et VGA.

Comment recharger mon ordinateur portable via la station ?

Connectez un chargeur USB-C™ PD au port PD (9) de la station. La puissance de charge maximale est de 60 W. Le transfert de données et la charge peuvent se faire simultanément.

Que faire si un périphérique USB n'est pas reconnu immédiatement ?

Lors de la connexion de la station, les périphériques USB peuvent prendre plusieurs secondes pour être activés. Attendez un instant avant de les utiliser. Débranchez et rebranchez si nécessaire.

Quels types de cartes mémoire sont supportés ?

La station accepte les cartes SD (SD, SDHC, SDXC, SDXCI) et microSD (microSD, microSDHC), avec une capacité maximale de 2 To. Insérez la carte dans l'emplacement correspondant.

Comment brancher un casque ou des haut-parleurs ?

Utilisez la prise audio 3,5 mm (1) pour connecter un casque ou des haut-parleurs. La station prend en charge la sortie audio standard.

Puis-je utiliser la station avec Windows XP ?

Oui, mais avec des limitations. Les ports USB 3.0, le lecteur de carte et Ethernet peuvent fonctionner avec des pilotes. Les ports vidéo (Mini DP, HDMI, VGA) et audio ne sont pas supportés sous Windows XP.

Comment nettoyer la station d'accueil ?

Débranchez la station, puis nettoyez-la avec un chiffon doux, sec et propre. N'utilisez jamais de produits abrasifs, d'alcool ou de liquides. Évitez de trop appuyer pour ne pas rayer le boîtier.

Que faire si je perds des données lors du débranchement du chargeur PD ?

Lorsque vous branchez ou débranchez le chargeur PD, les périphériques USB connectés se déconnectent momentanément. Évitez toute opération pendant le transfert de données pour prévenir la perte de données.

MODE D'EMPLOI RF-4225444 Renkforce

Station d'accueil USB-C 11 en 1

N° de commande 2112722

Utilisation prévue

Cette station d'accueil peut être utilisée pour connecter jusqu'à 11 périphériques supplémentaires en utilisant un seul port USB-C ^TM sur un ordinateur portable ou un périphérique mobile (par exemple, smartphone, tablette). Des ports HDMI, VGA et Mini DisplayPort sont disponibles pour connecter des moniteurs. Reportez-vous aux informations contenues dans les données techniques pour déterminer les systèmes d'exploitation pris en charge.

L'utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l'utilisation en plein air est interdite. Évitez impérativement tout contact avec l'humidité, par ex. dans la salle de bain, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers (court-circuit, incendie, etc.). Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences légales européennes et nationales en vigueur. Tous les noms d'entreprises et toutes les appellations de produits indiqués sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

HDMI est une marque déposée de HDMI Licensing L.L.C.

Contenu d'emballage

• Station d'accueil USB-C 11 en 1

- Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le code QR illustré. Suivez les instructions disponibles sur le site Internet.

Logiciel mis à jour

Vous trouverez également les pilotes les plus récents des différents systèmes d'exploitation via le lien www.conrad.com/downloads ou le Code QR illustré. Voir les données techniques.

Explication des symboles

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation de ce mode d'emploi. En outre, la garantie est annulée dans de tels cas.

a) Personnes/produit

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre toute utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :
• présente des traces de dommages visibles,
• ne fonctionne plus correctement,
• a été rangé dans des conditions inadéquates sur une longue durée, ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.

• N'allumez jamais l'appareil immédiatement après son passage d'une pièce froide à une pièce chaude. L'eau de condensation qui en résulterait pourrait éventuellement détruire l'appareil. Laissez l'appareil s'acclimater à la température ambiante avant de le brancher et de le mettre en marche. Selon les cas, cela peut prendre plusieurs heures.
• Lors de l'installation du produit, assurez-vous que les câbles ne sont pas coincés, pliés ou endommagés par des bords coupants.
• Placez les câbles de façon à éviter que des personnes ne trébuchent dessus ou n'y restent accrochées. Dans le cas contraire, vous courez un risque de blessures.
• L'appareil doit être facilement accessible à tout moment.
• Il est déconseillé d'écouter de la musique de manière prolongée à un volume sonore excessif. Cela peut occasionner des troubles auditifs.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Toute opération d'entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas sur répondre, veuillez vous adresser à notre service technique ou à un expert.

b) Appareils raccordés

- Respectez également les consignes de sécurité et le mode d'emploi des autres appareils connectés au produit.

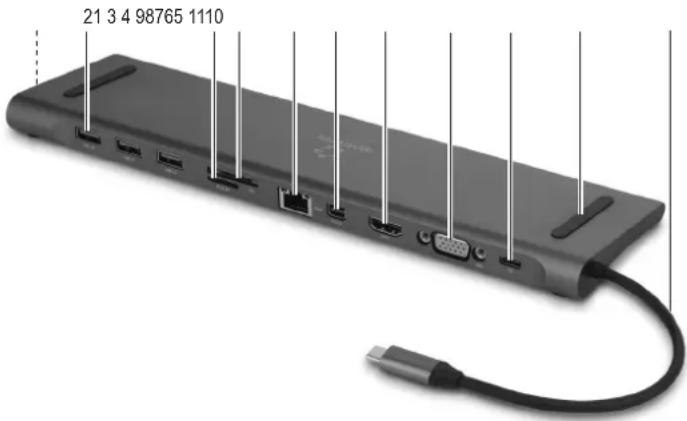

Éléments de fonctionnement

21 3 4 98765 1110

1 Connexion audio 3,5 mm
2 3x ports USB3.0
3 Emplacement pour carte microSD
4 Emplacement pour carte SD
5 Port Ethernet RJ45
6 Port MiniDP (Mini DisplayPort)

7 Port HDMI (connecteur pour moniteur)
8 Port VGA (connecteur pour moniteur)
9 Port PD (port USB-C™ chargeur PD)
10 Revêtement en caoutchouc (pour ordinateur portable)
11 Câble avec fiche USB-C™

Mise en service

Referez-vous aux données techniques pour déterminer les systèmes d'exploitation compatibles. Tous les systèmes d'exploitation ne sont pas compatibles avec ce produit. Pour utiliser certains ports du produit avec des systèmes d'exploitation précis, des pilotes doivent être installés. Voir Section « Logiciel mis à jour ».

• La station d'accueil peut être placée sous un ordinateur portable ou à côté de celui-ci.
• Le revêtement en caoutchouc (10) est conçu pour éviter que l'ordinateur portable glisse lorsqu'il est placé sur la station d'accueil.
• Au bas de la station d'accueil se trouvent des pieds en caoutchouc antidérapants. Notez que les pieds en caoutchouc peuvent laisser des marques sur les surfaces sensibles. Si nécessaire, placez un support approprié sur la surface.
• Connectez le câble avec fiche USB-C™ (11) à un port USB-C™ de votre ordinateur portable ou de votre appareil mobile.

Lorsqu'un chargeur USB-C ^TM PD est connecté via le port PD (9), un ordinateur portable peut être chargé et les données peuvent être transférées simultanément via d'autres ports.

- Deux moniteurs peuvent être utilisés simultanément aux ports HDMI (7) et VGA (8). Le port MiniDP (6) ne peut être utilisé que de manière isolée.

- Connectez d'autres périphériques, tels que la souris et le clavier aux ports USB3.0 (2) et un câble réseau au port Ethernet RJ45 (5). Vous pouvez connecter un casque ou des haut-parleurs à la prise audio 3,5 mm (1).

Lorsque vous connectez la fiche USB-C™ à un ordinateur portable ou à un appareil mobile, la souris ou un autre périphérique externe connecté à un port USB 3.0 Type-A ne fonctionnera pas immédiatement. L'activation d'un périphérique externe peut prendre plusieurs secondes.

Lors de la connexion à un ordinateur portable et à un signal VGA, plusieurs secondes peuvent s'écouler avant que le moniteur ne soit activé.

• Insérez une carte mémoire dans l'emplacement pour carte microSD (3) ou dans l'emplacement pour carte SD (4), si vous souhaitez utiliser une carte mémoire de taille appropriée. Assurez-vous que votre appareil mobile dispose d'un accumulateur avec une autonomie suffisante. Un accumulateur qui se décharge subitement peut entraîner une perte de données lors d'un transfert de données.
• Connectez un chargeur USB-C™ PD au port PD (9) pour alimenter la station d'accueil (60 W max.) ou pour charger l'accumulateur d'un périphérique connecté. Le transfert de données et le chargement d'un accumulateur à partir d'un appareil connecté peuvent être effectués simultanément. Il est possible de charger rapidement un appareil approprié via le port PD (Power Delivery).

Lorsqu'un chargeur USB PD est branché au port PD ou déconnecté de celui-ci, le périphérique USB connecté se déconnecte momentanément et se reconnecte quelques secondes plus tard. Pour éviter toute perte de données, le chargeur USB PD ne doit pas être branché ou débranché pendant le transfert de données.

Entretien et nettoyage

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d'autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier, voire de provoquer des dysfonctionnements.
• Débranchez le produit et les équipements connectés de l'alimentation avant chaque nettoyage.
• Ne plongez pas le produit dans de l'eau ou tout autre liquide.
• Un chiffon doux, sec et propre suffit pour nettoyer l'appareil. Évitez d'appuyer trop fort sur le boîtier, vous risquerez de le rayer.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Données techniques

Tension/alimentation d'entrée.....5 - 20 V/CC, 3 A max

Tension/courant de sortie ....5 V/CC, 8 A au total, 3 A par sortie USB max.

Puissance de sortie PD ....60 W max., 3 A

Ports.... VGA, HDMI, Mini DisplayPort, USB-C ^Th Port pour PD, Ethernet RJ45, lecteur de carte SD, lecteur de carte microSD, 3 ports USB3.0 Type-A, prise audio 3,5 mm

Résolutions prises en charge .....Mini DisplayPort (Version 1.2) 3840 x 2160 / 30 Hz, HDMI 3840 x 2160 / 30 Hz, VGA 1920 x 1200 / 60 Hz

Connexion réseau Ethernet.....10/100/1000 Mbps

Type/Capacité emplacement

pour carte SD ....Type SD / SDXC / SDXCI / SDHC, max 2 To

Type/Capacité emplacement

pour carte microSD....Type micro SD / microSDHC, max 2 To

Systèmes d'exploitation

pris en charge....voir tableau

Longueur de câble (USB-C™) .....10 cm

Conditions d'utilisation/

de stockage....-10 à +60 °C, 20 - 85 % HR

Dimensions (L x l x h)....28 x 8 x 1,5 cm

Poids....246 g

Systèmes d'exploitation pris en charge

	Aucun pilote n'est nécessaire	Pilote nécessaire
Prise en charge complète	Windows® 10, 10S, Mac OS version 10.14, 10.14.5, smartphone Android, version 8.0 et ultérieure, téléphone Windows®
Prise en charge limitée, port USB3.0 Type-A	Windows® 8.1, Windows® RT	Windows® XP (Home, Pro, avec SP1, SP2, SP3) 32 bits, Vista, 7, 8.0
Prise en charge limitée, lecteur de carte	Windows® 8.1, Windows® RT	Windows® XP (Home, Pro, avec SP1, SP2, SP3) 32 bits, Vista, 7, 8.0
Prise en charge limitée, Ethernet RJ45 (LAN)	Windows® 8.1 Windows	® XP (Home, Pro, avec SP1, SP2, SP3) 32 bits, Vista, 7, 8.0, Windows® RT
Aucune prise en charge pour Mini DP / HDMI / VGA / PD / Audio			Windows® XP, Vista, 7, 8.0, 8.1, RT
