Type de produit	Double antenne haute performance 2G/3G/4G LTE MIMO
Marque	Renkforce
Modèle	RF-DAT-500
Numéro de commande	2269151
Utilisation prévue	Amélioration de la réception pour réseaux mobiles 2G/3G/4G LTE, compatible MIMO
Gamme de fréquences	698-2700 MHz
Gain d'antenne	3-5 dBi selon la fréquence
Impédance d'entrée	50 Ω
Polarisation	Verticale / Horizontale
Direction de rayonnement	Omnidirectionnel
Puissance d'entrée max	50 W
Type de câble	RG174, 2 x 5 m
Connecteur	SMA, compatible CRC9/TS-9
Indice de protection	IPX5 (protégé contre les intempéries)
Dimensions (L x l x h)	185 x 185 x 23 mm
Poids	322 g
Température de fonctionnement	-40 °C à 60 °C
Température de stockage	-40 °C à 70 °C
Humidité relative	20-65 % sans condensation
Montage	Sur bureau ou mural (support inclus)
Contenu de l'emballage	Antenne, support mural, 3 vis, 2 chevilles, 3 rondelles, 1 écrou, mode d'emploi
Entretien	Nettoyer avec un chiffon sec sans fibres ; ne pas utiliser de produits agressifs
Sécurité	Résiste à la corrosion et aux pics de tension ; ne pas ouvrir ni modifier
Réparabilité	Réparation par un technicien agréé uniquement

FOIRE AUX QUESTIONS - RF-DAT-500 Renkforce

Quels types de réseaux cette antenne prend-elle en charge ?

L'antenne RF-DAT-500 prend en charge les réseaux 2G (GSM), 3G (UMTS/HSPA) et 4G LTE sur une large bande de 698 à 2700 MHz. Elle est également compatible MIMO.

Comment installer l'antenne RF-DAT-500 ?

L'installation est simple : fixez le support mural avec les vis et chevilles fournies, puis montez l'antenne. Connectez les deux câbles de 5 m aux connecteurs SMA de votre appareil (routeur/modem). Aucun logiciel n'est requis.

Quel est le gain de l'antenne ?

Le gain est de 3 à 5 dBi selon la bande de fréquence : 3 dBi de 698 à 690 MHz, et 3-5 dBi de 1710 à 2700 MHz.

L'antenne est-elle compatible avec mon routeur 4G ?

Oui, elle est compatible avec la plupart des routeurs et hotspots mobiles utilisant des connecteurs SMA, CRC9 ou TS-9. Vérifiez le type de connecteur de votre appareil.

Quelle est la longueur des câbles ?

L'antenne est fournie avec deux câbles de 5 mètres chacun (type RG174), permettant une installation flexible loin de l'appareil.

L'antenne est-elle étanche ?

Oui, elle possède un indice de protection IPX5, ce qui la protège contre les jets d'eau et les intempéries. Elle est donc adaptée à une utilisation extérieure.

Comment nettoyer l'antenne ?

Débranchez l'antenne de toute source d'alimentation, puis nettoyez-la avec un chiffon sec et sans fibres. N'utilisez pas de produits agressifs, d'alcool ou de solvants.

Puis-je utiliser cette antenne à l'intérieur ?

Oui, elle peut être posée sur un bureau ou montée au mur à l'intérieur. Cependant, pour une meilleure réception, une installation extérieure ou près d'une fenêtre est recommandée.

Que faire en cas de problème de réception ?

Vérifiez les connexions des câbles, assurez-vous que l'antenne est orientée correctement et qu'aucun obstacle métallique ne bloque le signal. Vous pouvez aussi consulter la notice pour des conseils supplémentaires.

Cette antenne est-elle compatible MIMO ?

Oui, l'antenne RF-DAT-500 est conçue pour le MIMO (Multiple-Input Multiple-Output) avec deux câbles, ce qui améliore les débits et la stabilité de la connexion 4G.

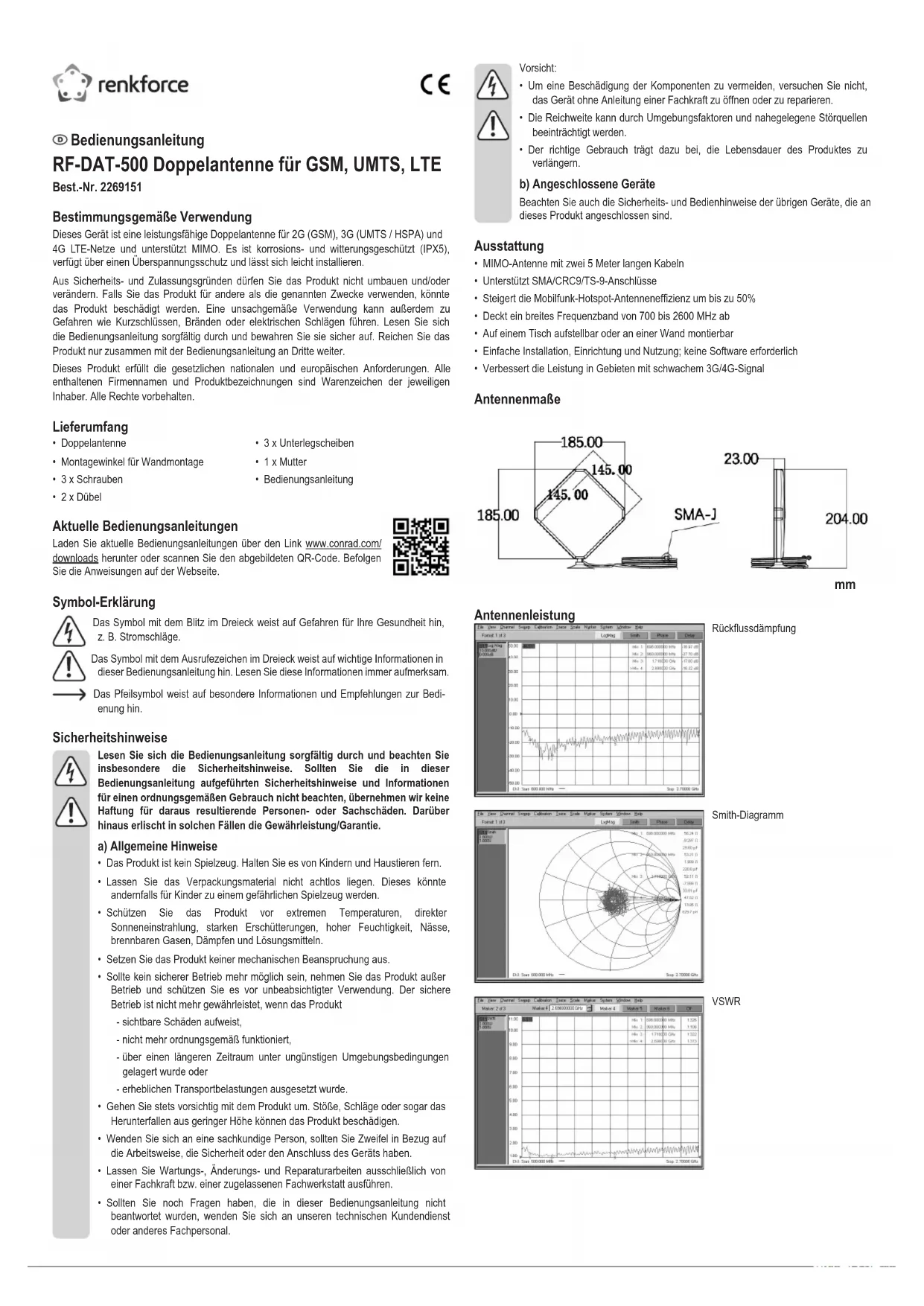

MODE D'EMPLOI RF-DAT-500 Renkforce

N° de commande 2269151

Utilisation prévue

Ce produit est une double antenne haute performance pour 2G (GSM), 3G (UMTS / HSPA) et réseaux LTE 4G, compatible MIMO. Elle est protégée contre les intempéries (IPX5), résiste à la corrosion, aux pics de tension et est facile à installer.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites, cela risque d'endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

- Double antenne

• 3 rondelles

• Support de fixation pour montage mural

• 1 écrou

• 3 vis

- Mode d'emploi

• 2 chevilles

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

a) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériau d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

- Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant de longues périodes dans des conditions ambiantes défavorables ou
• a été transporté dans des conditions très rudes.

- Manipulez le produit avec précaution. Les chocs, les impacts ou même une chute d'une hauteur modérée peuvent endommager le produit.

- Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.

- L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.

- Si des questions restent sans réponse après avoir lu ce mode d'emploi, contactez notre service de support technique ou un autre technicien.

Attention :

• Pour éviter d'endommager les composants, ne tentez pas d'ouvrir ou de réparer le PCB sans l'aide d'un professionnel.
• La portée de fonctionnement peut être affectée négativement par des facteurs liés à l'environnement d'utilisation et à des sources d'interférences à proximité.
• Une utilisation conforme contribue à prolonger la durée de vie du produit.

b) Appareils connectés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

Caractéristiques

• Antenne MIMO avec deux câbles de 5 mètres
• Compatible avec les connecteurs SMA/CRC9/TS-9
• Améliore de jusqu'à 50 % l'efficacité d'une antenne hotspot mobile
  • Couvre un large spectre de bande de 700-2600 MHz
• Peut être posée sur un bureau ou montée au mur
• Facile à installer, à configurer et à utiliser – pas de logiciel requis
• Améliore les performances dans les zones avec un signal 3G/4G médiocre

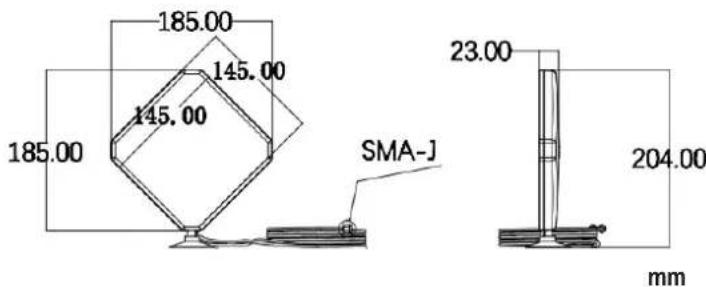

Dimensions de l'antenne

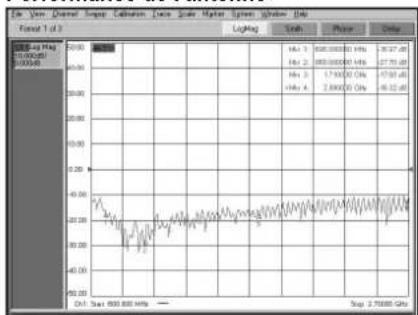

Performance de l'antenne

Affaiblissement de réflexion

Entretien et nettoyage

• Avant le nettoyage, débranchez le produit de l'alimentation électrique.
• N'utilisez aucun produit de nettoyage agressif, d'alcool dénaturé ou toute autre solution chimique, car ils peuvent endommager le boîtier et affecter le bon fonctionnement du produit.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

Déclaration de conformité (DOC)

Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, déclare par la présente que ce produit est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité UE est disponible au lien suivant : www.conrad.com/downloads

Saisissez le numéro de l'article dans le champ de recherche. Vous pouvez télécharger la déclaration de conformité UE dans les langues disponibles.

Élimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être jetés dans les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Gamme en fréquence....698-2700 MHz

Largeur de bande 262/980 MHz

Impédance d'entrée....50 Ω

Rapport d'onde de tension

stationnaire ....≤2,0

Signal et gain max....698-690 MHz, 3 dBi

1710-2170 MHz, 3-5 dBi

2396-2700 MHz, 3-5 dBi

Gain d'antenne et puissance .... 3-5 dBi, 50 W max.

Type de polarisation ....Verticale / Horizontale

Direction de rayonnement ......Omnidirectionnel

Puissance d'entrée....50 W max.

Câble d'antenne 204 mm

Longueur du câble....5 m (x 2)

Type de câble ...... RG174

Type de connexion ......SMA

en service....-40 °C à 60 °C (mise en service)

-40 °C à 70 °C (stockage)

20-65 % humidité relative (sans condensation)

Dimensions....185 x 185 x 23 mm

Poids....322 g
