ACVRC - Convertisseur réseau Ethernet Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur réseau Ethernet (récepteur)
Marque	Lorex
Modèle	ACVRC
Ports	1 x RJ45 10/100 Mbps, 1 x BNC
Compatibilité réseau	IEEE 802.3, 802.3u, 802.3X
Compatibilité PoE	IEEE 802.3af/at
Fonctions principales	Conversion RJ45-BNC, transmission longue portée, auto-MDI/MDIX
Distance maximale	900 m sur câble coaxial
Débit à 400 m	100 Mbps
Débit à 1000 m	10 Mbps
Alimentation	Via PoE (48V ou 53V selon commutateur)
Température de fonctionnement	-30 °C à 65 °C
Montage	Boîte de jonction ou rail DIN (largeur 28 mm)
Sécurité	Ne pas exposer à la fumée, vapeur, poussière, lumière directe ou humidité. Ne pas bloquer l'aération. Utiliser sur une surface solide. Ne pas démonter sans avis professionnel.
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Informations générales	Conforme à la partie 15 FCC. Les spécifications peuvent être modifiées sans préavis.

FOIRE AUX QUESTIONS - ACVRC Lorex

Comment installer le convertisseur ACVRC ?

Le convertisseur peut être monté sur une boîte de jonction ou un rail DIN (non fournis). Consultez le manuel de la boîte de jonction pour les instructions. Pour le rail DIN, la largeur de glissière est de 28 mm. Assurez-vous que l'appareil est sur une surface solide et plate.

Quelle distance maximale puis-je atteindre avec l'ACVRC ?

Vous pouvez atteindre jusqu'à 900 mètres (2 952 pieds) sur câble coaxial. À 400 m, le débit est de 100 Mbps ; à 1000 m, il passe à 10 Mbps.

Comment savoir si la liaison est active ?

Le voyant Link sur le port BNC indique l'état de la liaison : pour 100 Mbps, il clignote (3 secondes allumé, 1 seconde éteint) ; pour 10 Mbps, il clignote (1 seconde allumé, 1 seconde éteint). Le voyant PWR indique l'alimentation.

Quels câbles sont compatibles ?

Utilisez des câbles coaxiaux RG59 pour les longues distances. Pour les câbles réseau, utilisez des câbles Ethernet standard (Cat5e ou supérieur). La longueur totale du câble (réseau + coaxial) est à prendre en compte.

L'appareil nécessite-t-il une alimentation externe ?

Non, l'ACVRC est alimenté via PoE depuis le commutateur. Assurez-vous que votre commutateur PoE fournit une tension de 48V ou 53V selon le schéma réseau utilisé.

Que faire si la LED PWR ne s'allume pas ?

Vérifiez que le câble PoE est correctement branché et que le commutateur PoE est sous tension. Si le problème persiste, testez avec un autre câble ou un autre port du commutateur.

Puis-je utiliser un câble réseau de plus de 2 mètres entre l'émetteur et la caméra ?

La notice indique une longueur maximale de 2 mètres pour le câble réseau entre l'émetteur et la caméra IP. Au-delà, la performance peut être affectée.

Comment changer le mode de transmission entre 100 Mbps et 10 Mbps ?

Le mode est automatiquement adapté en fonction de la distance. Consultez le tableau en notice : pour des distances jusqu'à 400 m, le mode est E100 (100 Mbps) ; au-delà, il passe en E10 (10 Mbps). Aucun réglage manuel n'est nécessaire.

Est-ce compatible avec toutes les caméras IP PoE ?

Oui, l'ACVRC est compatible avec les normes PoE IEEE 802.3af/at. Il fonctionne avec toute caméra IP PoE respectant ces normes. Vérifiez la puissance maximale supportée selon la distance (voir tableau en notice).

Où puis-je télécharger la notice complète ?

Rendez-vous sur help.lorex.com, recherchez le numéro de modèle ACVRC, cliquez sur votre produit dans les résultats, puis sur l'onglet Téléchargements.

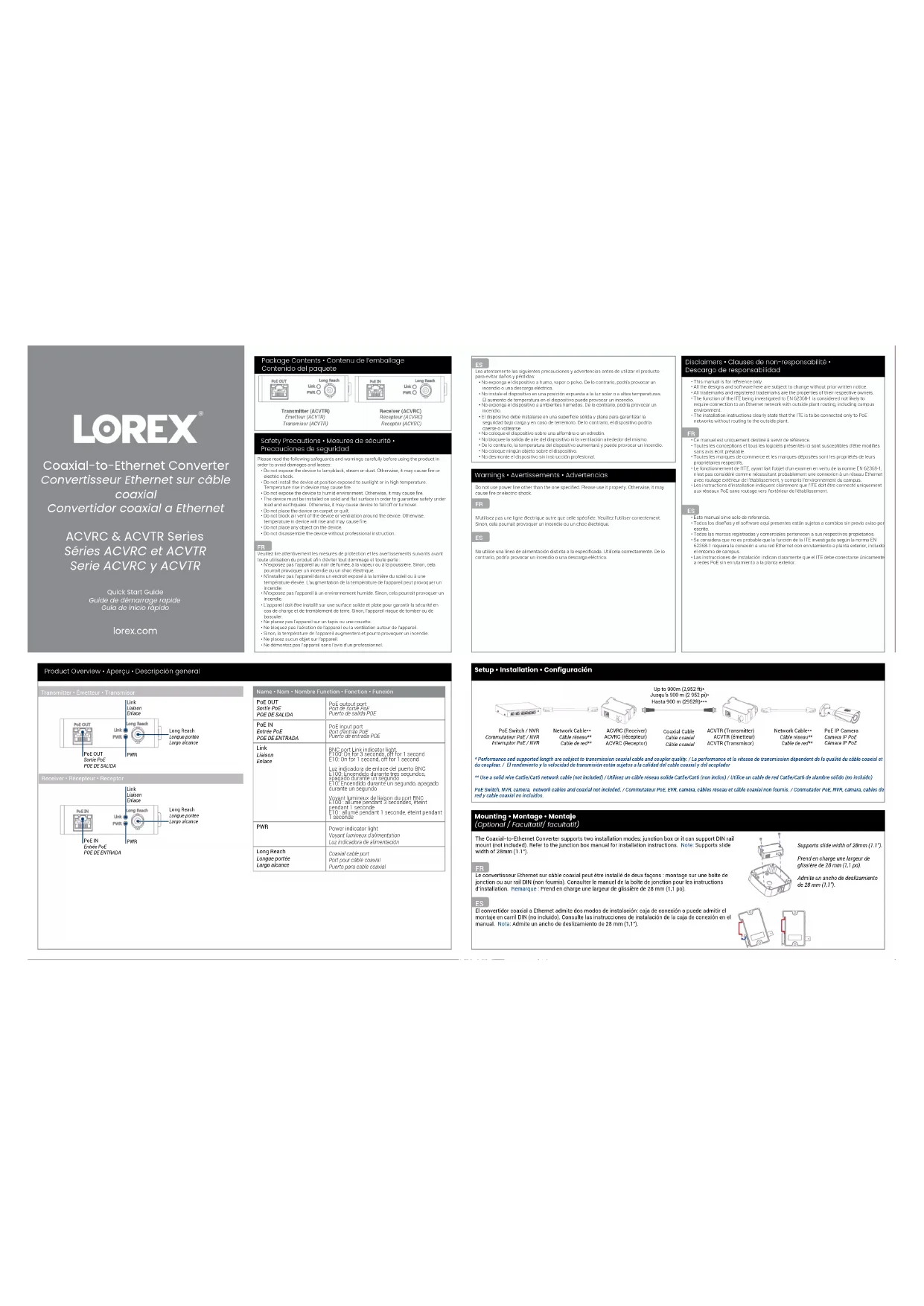

MODE D'EMPLOI ACVRC Lorex

Package Contents • Contenu de l'emballage

Transmitter (ACVTR) Émetteur (ACVTR) Transmisor (ACVTR)

Receiver (ACVRC) Récepteur (ACVRC) Receptor (ACVRC)

Safety Precautions • Mesures de sécurité • Precauciones de seguridad

Veuillez lire attentivement les mesures de protection et les avertissements suivants avant toute utilisation du produit afin d'éviéteront des modes et toutes parties.

• N'exposez pas l'appareil au noir de fumée, à la vapeur ou à la poussière. Sinon, cela

pourrait provoquer un incendie ou un choc électrique.

- N'installez pas l'appareil dans un endroit exposé à la lumière du soleil ou à une température élevée. L'augmentation de la température de l'appareil peut provis

température élevée. L'augmentation de la température de l'appareil peut provoquer d'un incendie.

- N'exposez pas l'appareil à un environnement humide. Sinon, cela pourrait provoquer un

• L'appareil doit être installé sur une surface solide et plate pour garantir la sécurité en

cas de charge et de tremblement de terre. Sinon, l'appareil risque de tomber ou de

basculer - No place

- Ne placez pas l'appareil sur un tapis ou une couette; - Ne bloquez pas l'aération de l'appareil ou la ventilatie

- Sinon, la température de l'appareil augmentera et pourra provoquer un inc

- Ne placez aucun objet sur l'appareil

- Ne démontez pas l'appareil sans l'avis d'un professionnel.

ES

N'utilisez pas une ligne électrique autre que celle spécifiée. Veuillez l'utiliser correctement. Sinon, cela pourrait provoguer un incendie ou un choc électrique.

ES

Disclaimers • Clauses de non-responsabilité •

- Ce manuel est uniquement destiné à servir de référence

- Toutes les conceptions et tous les logiciels présentés ici sont susceptibles d'être modifiés

sans avis écrit préalable. • Toutes les marques de commerce et les marques déposées sont les propriétés de leurs

propriétaires respectifs.

- Le fonctionnement de l'ITE, ayant fait l'objet d'un examen en vertu de la norme EN 62368-1,

n'est pas considere comme nécessitant probablement une connexion à un réseau avec routage extérieur de l'établissement, v compris l'environnement du campus.

- Les instructions d'installation indiquent clairement que l'ITE doit être connecté uniquement

aux réseaux PoE sans routage vers l'extérieur

• Es

Transmitter • Émetteur • Transmi

Receiver • Récepteur • Receptor

Name • Nom • Nombre Function • Fonction • Función

PoE OUTSortie PoEPOE DE SALIDA	PoE output portPort de sortie PoEPuerto de salida POE
PoE INEntrée PoEPOE DE ENTRADA	PoE input portPort d'entrée PoEPuerto de entrada POE
LinkLiaisonEnlace	BNC port Link indicator lightE100: On for 3 seconds, off for 1 secondE10: On for 1 second, off for 1 secondLuz indicadora de enlace del puerto BNCE100: Encendido durante tres segundos, apagado durante un segundoE10: Encendido durante un segundo, apagado durante un segundoVoyant lumineux de liaison du port BNCE100 : allumé pendant 3 secondes, éteint pendant 1 secondE10 : allumé pendant 1 seconde, éteint pendant 1 seconde
PWR	Power indicator lightVoyant lumineux d'alimentationLuz indicadora de alimentación
Long ReachLongue portéeLargo alcance	Coaxial cable portPort pour câble coaxialPuerto para cable coaxial

Setup • Installation • Configuración

PoE Switch / NVR Commutateur PoE / NVR Interruptor PoE / NVR

Network Cable** Câble réseau** Cable de red**

ACVRC (Receiver) ACVRC (récepteur) ACVRC (Receptor)

Network Cable** Câble réseau** Cable de red**

PoE IP Camera Camera IP PoE Cámara IP PoE

Mounting • Montage • Montaje (Optional / Facultatif/ facultatif)

Le convertisseur Ethernet sur câble coaxial peut être installé de deux façons : montage sur une boîte de jonction ou sur rail DIN (non fournis). Consulter le manuel de la boîte de jonction pour les instructions d'installation. Remarque : Prend en charge une largeur de glissière de 28 mm (1,1 po).

ES

Prend en charge une largeur de glissière de 28 mm (1,1 po).

Le convertisseur Ethernet sur câble coaxial est un type de convertisseur reliant le port RJ45 au port BNC qui prend en charge la transmission de l'alimentation longue portée par l'entremise d'un câble coaxial. Il comporte un port pour câble coaxial BNC et un port pour câble RJ45. Le produit est doté de deux modes de transmission, à savoir 100 Mo/s et 10 Mo/s. Il peut être modifié en fonction de la distance de transmission.

ES

- Compatible avec les normes IEEE802.3, IEEE802.3u et IEEE802.3X.

- Compatible avec les normes d'alimentation IEEE802.3af et IEEE802.3at.

• Port: 1 x RJ45 10/100 Mo/s, 1 x BNC.

- Compatible avec les câbles coaxiaux RG59 : 400 m/100 Mo/s,

1 000 m/10 Mo/s.

- Compatible avec l'auto-adaptation MDI/MDIX.

- Prend en charge la transmission de l'alimentation longue portée par l'entremiez d'un câble acquiel.

- Tenthémise d'un cable coaxial.

- Temperature de fonctionnement : -30 à 65 °C (-22 à 149 °F).

ES

ePoE switch supply voltage 48V. / RG-59, max. DC resistance < 5 Ω / 100m (328 ft).
48 V de alimentación del interruptor ePoE / RG-59, resistencia CC máx. < 5 Q/100 m (328 ft). / Tension d'alimentation du commutateur ePoE 48V. RG-59, résistance max. CC < 5 Q/100 m (328 pi). Caution: The load capacity can be applied to networking scheme 3. Cable length means the total wire length from switch to transmitter (including network cable and coaxial cable). It can use max. 2m network cable to connection transmitter to IPC.
Mise en garde : La capacité de charge peut être appliquée au schéma de réseautage n° 3. La longueur du câble correspond à la longueur totale du câble entre le commutateur et l'émetteur (y compris le câble réseau et le câble coaxial). Il est possible d'utiliser un câble réseau de 2 m maximum pour connecter l'émetteur au convertisseur IP.
Precaución: La capacidad de carga se puede aplicar al esquema de red 3. La longitud del cable es la longitud total del cable desde el conmutador hasta el transmisor (incluido el cable de red y el cable coaxial). Puede utilizar un máximo de 2 m de cable de red para conectar el transmisor al IPC.

Cable Length (m)Longueur du cableLongitud del cable	Communication Bandwidth (Mbps)Bandé passante de communicationAcho 50 baras de Communication	PoE Max Load Capacity (W)Capacité de charge maximale PoECapacité de casigu maximal de PoE	Network Operating ModeMode de fonctionnement du réseauMondo de funcionamiento de la red
100 100 25.5 E100
200 100 24 E100
300 100 19 E100
400 100 16 E100
500 10 13 E10
800 10 8 E10
1000 10 6 E10

ePoE switch supply voltage 53V. / RG-59, max. DC resistance < 5 Ω / 100m (328 ft).
Tension d'alimentation du commutateur ePoE 53V. RG-59, résistance max. CC < 5 ∅/100 m (328 pi). / 53 V de alimentación del interruptor ePoE /RG-59, resistencia CC máx. < 5 ∅/100 m (328 ft). Caution: The load capacity can be applied to networking scheme 3. Cable length means the total wire length from switch to transmitter (including network cable and coaxial cable). It can use max. 2m network cable to connection transmitter to IPC.
Mise en garde : La capacité de charge peut être appliquée au schéma de réseautage n° 3. La longueur du câble correspond à la longueur totale du câble entre le commutateur et l'émetteur (y compris le câble réseau et le câble coaxial). Il est possible d'utiliser un câble réseau de 2 m maximum pour connecter l'émetteur au convertisseur IP.
Precaución: La capacidad de carga se puede aplicar al esquema de red 3. La longitud del cable es la longitud total del cable desde el conmutador hasta el transmisor (incluido el cable de red y el cable coaxial). Puede utilizar un máximo de 2 m de cable de red para conectar el transmisor al IPC.

Pour des informations et des ressources à jour :

Register your product • Enregistrez votre produit •

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.
