Type de produit	Capteur de mouvement passif infrarouge (PIR)
Marque	Lorex
Modèle	AM41TK
Environnement d'utilisation	Intérieur
Distance de détection maximale	8 mètres
Angle de détection maximal	110°
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	0 à 95 % HR
Alimentation	1 pile CR2450 (incluse)
Protocole de communication	Bluetooth 5.0
Indicateur LED	Oui, multicolore (allumé fixe, clignotant rapide, clignotant lent)
Contenu de l'emballage	Capteur, support (facultatif), épingle, adhésif de montage
Montage	Sur mur, plafond ou table, avec ou sans support adhésif
Hauteur de montage recommandée	6 à 8 pieds (183 à 244 cm)
Application compatible	Lorex Home (iOS/Android)
Fonctions principales	Détection de mouvement, alarme, notification sur smartphone
Entretien et nettoyage	Essuyer avec un chiffon doux sec ; ne pas utiliser de produits chimiques
Sécurité	Utiliser à l'intérieur uniquement, hors de portée des enfants et animaux
Garantie	1 an standard (voir site Lorex pour détails)
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - AM41TK Lorex

Comment jumeler le capteur AM41TK avec l'application Lorex Home ?

Ouvrez l'application Lorex Home, allez dans l'onglet Devices, appuyez sur + Add sensor, puis suivez les instructions à l'écran. Le capteur doit être en mode jumelage (LED clignotant rapidement).

Comment remplacer la pile du capteur ?

Assurez-vous que le système est désarmé. Utilisez la partie large de l'épingle pour ouvrir le capteur au niveau du logement à pile. Retirez l'ancienne pile CR2450 et insérez-en une nouvelle. Refermez en alignant le logement avec le logo Lorex.

Que signifient les différentes couleurs/clignotements de la LED ?

Allumé fixe 2s : prêt au jumelage ; clignotement rapide : jumelage en cours ou alarme déclenchée ; clignotement lent : mise à jour du micrologiciel. Consultez le tableau dans le manuel pour plus de détails.

Quelle est la portée maximale de détection ?

La distance de détection maximale est de 8 mètres et l'angle de détection est de 110°.

Puis-je installer le capteur à l'extérieur ?

Non, le capteur est conçu pour une utilisation en intérieur uniquement. La température de fonctionnement est de -10°C à 55°C, mais il n'est pas résistant aux intempéries.

Comment monter le capteur sans percer ?

Utilisez l'adhésif de montage fourni. Nettoyez la surface, retirez la pellicule, collez l'adhésif au dos du capteur, puis fixez-le sur la surface plane souhaitée. Vous pouvez également utiliser le support pour un angle incliné.

À quelle hauteur faut-il installer le capteur ?

Pour des performances optimales, installez le capteur à une hauteur de 6 à 8 pieds (environ 1,8 à 2,4 mètres) pour éviter les déclenchements intempestifs par les animaux domestiques ou les enfants.

Que faire si le jumelage échoue ?

Si la LED clignote 3 fois après la tentative, le jumelage a échoué. Assurez-vous que le capteur est à proximité du concentrateur, que la pile est chargée, et répétez la procédure de configuration depuis le début.

Le capteur fonctionne-t-il avec une box domotique autre que Lorex ?

Le capteur utilise le protocole Bluetooth 5.0 et est conçu pour fonctionner avec l'application Lorex Home. Il n'est pas garanti compatible avec d'autres systèmes domotiques.

Quelle est la garantie du produit ?

Les produits Lorex sont accompagnés d'une garantie standard d'un an. Pour plus d'informations, visitez le site lorex.com/warranty.

MODE D'EMPLOI AM41TK Lorex

LOREX®
Capteur de Mouvement

Série AM41TK
Guide de Démarrage Rapide

lorex.com

Contenu de l'emballage

Capteur passif à infrarouge

Support (facultatif) Pour ac

Épingle*

Adhésif de Montage

* Peut en inclure un ou plusieurs, selon le forfait acheté. es, visitez le site lorex.com et/ou les revendeurs agréés.

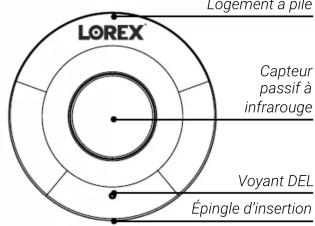

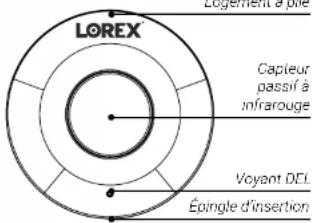

Aperçu
Logement à pile

Spécifications

• Environnement : Intérieur
  • Distance de détection maximum : 8 mètres
  • Angle de détection maximum : 110°
• Température de fonctionnement : -10 °C \~ 55 °C
  • Humidité prise en charge : 0 à 95 % HR
• Pile: CR2450
• Protocole: Bluetooth 5.0

Fonctionnement du témoin DEL

Consultez le tableau ci-dessous pour connaître le fonctionnement du témoin DEL du capteur :

Fonctionnement Signification

(pendant 2 secondes)	Allumé.
(clignotement rapide)	Prêt au jumelage.
(pendant 2 secondes)	Jumelage réussi.
(clignote 3 fois)	Le jumelage a échoué.Essayez de répéter la configuration.
(clignotement rapide)	L'alarme a été déclenchée.
(clignotement)	La mise à jour du micrologiciel est en cours.

AVERTISSEMENT :

Les produits Lorex sont accompagnés d'une garantie standard d'un an. Pour obtenir plus de renseignements sur la politique de garantie de Lorex, visitez le site lorex.com/warranty.

AM41TK_QSG_FR_R1

Pour connecter le capteur à votre appareil :

1. Appuyez sur l'icône Lorex Home pour ouvrir l'application.
2. Dans l'onglet Devices, appuyez sur + Add sensor pour le configurer.

Touchez l'icône + en haut à droite de l'écran pour ajouter d'autres capteurs.

REMARQUE : l'écran de gauche est tiré du concentrateur de capteurs.

1. Suivez les instructions à l'écran pour terminer la configuration. L'application Lorex Home vous guidera à chaque étape du processus de configuration.

Remplacement de la pileÉTAPE1: Jumelage à votre appareil

Pour changer la pile du capteur :

1. Assurez-vous que votre système est désarmé.
2. Utilisez la partie large de l'épingle pour ouvrir le capteur depuis le logement à pile.
3. Retirez la pile et insérez-en une nouvelle.

REMARQUE : Ce capteur utilise une pile CR2450.

1. Fermez le capteur en faisant en sorte que le logement à pile rejoigne le logo Lorex en haut.

ÉTAPE 2 : Installation du capteur de mouvement

Conseils en matière de positionnement :

• Le capteur de mouvement peut être installé à l'intérieur, sur un mur, un plafond ou une table, avec ou sans le support fourni.
• Le capteur de mouvement fonctionne mieux lorsqu'il est placé à une hauteur de 6 à 8 pieds, pour éviter qu'il ne soit heurté et afin de le garder hors de la portée des enfants et des animaux domestiques.
• Si vous souhaitez détecter des objets plus petits, utilisez le côté incliné du support. Gardez à l'esprit la portée et la largeur du capteur.

Option A Option B - Support

1. Choisissez une surface plane sur laquelle vous collerez le capteur.
2. Testez la connectivité du capteur.
3. Enlevez la pellicule de l'adhésif de montage circulaire et collez-le au dos du capteur. Puis collez l'autre côté à l'endroit désiré.

REMARQUE : Le capteur peut être monté sur n'importe quelle surface plane à l'aide de l'adhésif. Si vous préférez avoir le capteur sur une table ou placé dans un angle de 45°, voir l'Option B pour le support.

REMARQUE : Le support permet 2 angles d'orientation du capteur.

1. Choisissez une surface plane sur laquelle vous collerez le capteur.
2. Testez la connectivité du capteur.
3. Enlevez la pellicule de l'adhésif circulaire et collez-le au dos du capteur. Puis collez l'autre côté au support.
4. Enlevez la pellicule de l'autre l'adhésif et collez-le à l'angle souhaité du support. Puis collez l'autre côté sur la surface plane choisie.
