Type de produit	Module de puissance pour aiguillages à double solénoïde
Marque	Tams Elektronik
Modèle	SV-2
Alimentation	16 - 24 V courant continu ou alternatif
Consommation à vide	max. 100 mA
Nombre de sorties	2
Intensité max. par sortie	1 000 mA (1 A)
Type de protection	IP 00
Température de fonctionnement	0 à +60 °C
Température de stockage	-10 à +80 °C
Humidité relative max.	85 %
Dimensions de la platine	env. 31 x 27 mm
Poids	env. 10,5 g
Fonctions principales	Commutation d'aiguillages à double solénoïde ; stockage d'énergie dans un condensateur ; commande par impulsion de masse
Assemblage	Kit à monter soi-même (prêt-à-monter) ou module prêt à l'emploi
Garantie	2 ans à partir de la date d'achat
Conformité	CE (directives CEM et RoHS)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et la condensation
Sécurité	Utiliser hors tension ; respecter les consignes de soudage ; ne pas modifier le module
Pièces détachées et réparabilité	Réparation possible par le fabricant ; utiliser exclusivement des pièces d'origine
Informations générales	Notice d'utilisation disponible en plusieurs langues ; support technique et hotline

FOIRE AUX QUESTIONS - SV-2 Tams Elektronik

Quel type d'alimentation est nécessaire pour le SV-2 ?

Le SV-2 fonctionne avec une tension de 16 à 24 V en courant continu ou alternatif. Utilisez un transformateur homologué et des câbles de section ≥ 0,5 mm².

Comment connecter un aiguillage au module SV-2 ?

Connectez les deux solénoïdes de l'aiguillage aux bornes W1 et W3, et le contact commun à W2. Reliez ensuite les entrées de commande S1 et S2 à la masse via un bouton-poussoir ou un contact fugitif.

Que faire si l'aiguillage ne commute pas lors du test ?

Vérifiez d'abord le câblage de l'alimentation et des sorties. Assurez-vous que l'aiguillage n'est pas déjà dans la position finale ; sinon, placez-le manuellement en position de départ. Attendez environ 2 secondes entre chaque commutation pour permettre la recharge du condensateur.

Puis-je commander plusieurs aiguillages simultanément avec un seul module ?

Non, chaque aiguillage nécessite son propre module de puissance SV-2. Pour une commande simultanée, reliez les entrées de tous les modules à un même bouton-poussoir ou contact fugitif.

Le module chauffe ou fume : que faire ?

Débranchez immédiatement l'alimentation. Cela peut être dû à un montage incorrect (composants inversés). Vérifiez visuellement la polarité des diodes, transistors et condensateurs. Si le problème persiste, envoyez le module en réparation.

Quelles sont les précautions de sécurité lors du soudage ?

Utilisez un fer à souder de 30 W max, de la soudure électronique avec flux, et travaillez sur une surface résistante à la chaleur. Évitez tout contact avec la peau, et ne laissez jamais la panne chaude sans surveillance.

Le SV-2 est-il compatible avec les décodeurs d'aiguillages ?

Non, le module de puissance est conçu pour être commandé par des contacts fugitifs (boutons-poussoirs, rails de télécommande). Les décodeurs d'aiguillages ne sont pas adaptés et pourraient endommager le module.

Quels sont les risques si je connecte des lanternes d'aiguillage sur les mêmes sorties ?

Cela peut détruire le module. Les lanternes doivent être alimentées séparément, car le SV-2 n'est conçu que pour alimenter les solénoïdes de l'aiguillage.

Le SV-2 est-il livré monté ou en kit ?

Le SV-2 est disponible en deux versions : prêt-à-monter (kit avec tous les composants à souder) ou module prêt à l'emploi. Vérifiez le contenu de l'emballage.

Comment entretenir le module SV-2 ?

Nettoyez-le avec un chiffon sec. Évitez l'humidité, la condensation et les projections d'eau. Rangez-le dans un endroit sec à une température entre -10 et +80 °C.

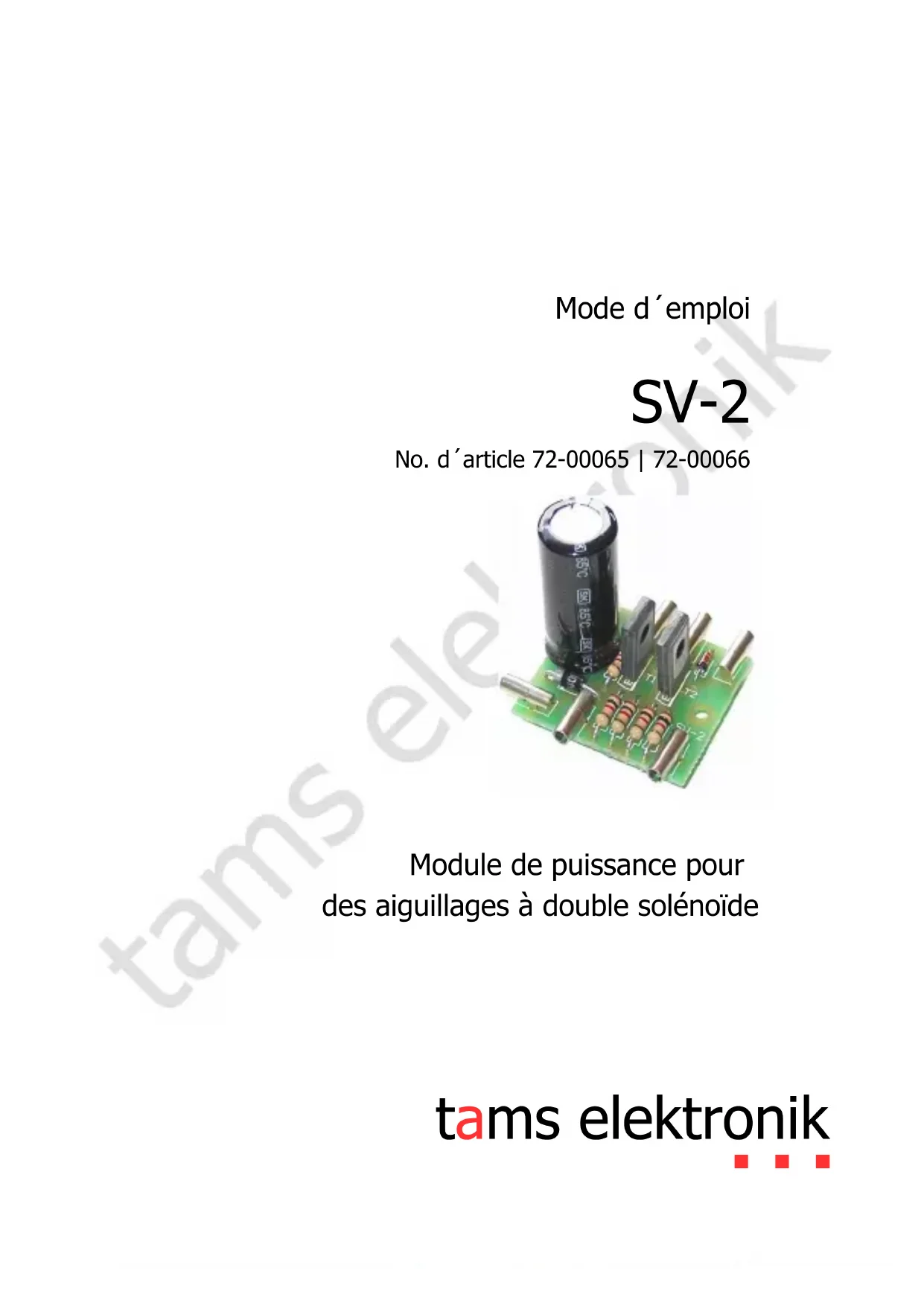

MODE D'EMPLOI SV-2 Tams Elektronik

Module de puissance pour des aiguillages à double solénoïde

tams elektronik

Sommaire

1. Premier pas. 3
2. Conseils concernant la sécurité 5
3. Pour réussir vos soudures. 7
4. Fonction 9
5. Caracteristiques techniques 9
6. Assembler le SV-2. 10
7. Connecter le SV-2. 14
8. List de vérification pour recherche des anomalies. 17
9. Déclaration de garantie 18
10. Déclaration de conformité CE. 19
11. Déclarations concernant la directive DEEE. 19

Tous droits réservés, en particulier les droits de reproduction diffusion ainsi que de traduction. Toute duplication ou reproduction sous chaque forme que ce soit nécessite l'accord écrit de la société Tams Elektronik GmbH.

Sous réserve de modifications techniques.

1. Premier pas

Comment ce mode d'emploi peut vous aider

Ce mode d'emploi vous aide pas à pas lors de l'assemblage des préts-à-monter et de l'installation et de la mise en œuvre des modules préts à l'emploi. Avant d'entrepreneure l'assemblage du prét-à-monter ou l'installation du module, lisez l'intégrality de ce mode d'emploi et surtout les conseils de sécurité et le paragraph sur les erreurs possibles et leur élimination. Vous connaîtrez ainsi la marche à suivre et évitez des erreurs couteuses à réparer.

Conservez soigneusement le mode d'emploi afin de pouvoir y recourir en cas de panne ultérieure éventuelle. En cas de transmission à une pierce personne du prét-à-monter ou du module terminé, remettez lui aussi le mode d'emploi.

Du bon usage du matériel

Le SV-2 est prévu pour être utilisé selon ce mode d'emploi sur des réseaux ferroviaires miniatures. Toute autre utilisation est à proscire et entraine la perte de la garantie.

Le SV-2 n'est pas destiné à être assemblé ou installé par des enfants de moins de 14 ans.

La lecture, la compréhension et le respect de ce mode d'emploi font partis du bon usage de ce produit.

Vérifier le content

Vérifiez que l'emballage est complet :

■un prét-à-monter composé de toutes les pièces figurant dans la listedes composants et un circuit imprimé ou
un module pret à l'emploi
- un cédérom (contenant le mode d'emploi et d'autres informations)

Matériel nécessaire

Pour assembler le prét-à-monter, vousdezavoir:

■un fer à souder électronique (maximum 30 watts) à panne fine et un support pour fer à souder ou une station de soudage régulée,
un rénovateur de panne, un chiffon ou une éponge,
une surface de travail résistant à la chaleur,
une pince coupante et une pince à dénuder,
■si nécessaire, une pince brucelles et une pince plate,
de la soudure électronique (si possible en diamètre de 0,5 mm).

Pour tester le module, vous avez besoin d'un aiguillage.

Pour connecter le module, vous doivent avoir des cables de liaison.

Sections recommendées: ≥ 0,5mm^2 pour toutes les connexions.

2. Conseils concernant la sécurité

Dangers mécaniques

Les câbles et autres composants coupés représentent des parties tranchantes qui peuvent provoquer des coupures de la peau. Soyez prudent en les prénant en main.

Des dégats visibles sur des composants peuvent entraîner un danger incalculable. N'utilise pas des éléments endommages, mais remplacez les par des composants neufs.

Dangers électriques

• Toucher des parties sous tension,
• Toucher des parties susceptibles d'être sous tension,
  ■courts-circuits et connexion à des tensions non autorisées,
  ■humidité trop forte et condensation

peuvent provoquer une décharge électrique pouvant entrainer des blessures. Evitez ces dangers en respectant les mesures suivantes :

Le câblage doit être fait hors tension.
- Ne procédez à l'assemblage et à l'instruction que dans des lieux fermés, propres et secs. Evitez les atmosphères humides et les projections d'eau.
- N'alimentez les modules qu'avac des courants basse tension selon les données techniques. Utilisez exclusivement des transformateurs homologues.
- Ne branchez les transformateurs et les fers à souder que dans des prises homologuées.
Assurez-vous que la section des cables électriques est suffisante.
- En cas de condensation, attendez jusqu'à 2 heures avant de poursuivre les travaux.
- En cas de réparation, n'utilisez que des pieces d'origine.

Danger d'incendie

La panne chaude du fer à souder entrant en contact avec un matériel inflammable créée un risque d'incendie. L'incendie peut provoquer des blessures ou la mort par brûlures ou asphyxie. Ne branchez au secteur le fer à souder que durant le temps effectif de la soudure. Maintenez la panne éloignée de tout matériel inflammable. Utilisez un support adaptable. Ne laissez jamais la panne chaude sans surveillance.

Danger thermique

Si par mégarde la panne chaude ou de la soudure entrait en contact avec votre peau, cela peut provoquer des brûlures. EvitezILA en :

■utilisant une surface de travail résistant à la chaleur,
- posant le fer à souder sur un support adaptable,
■positionnant lors de la soudure la pointe de la panne avec précision,
■nettoyant la panne avec une éponge humide.

Une surface de travail inadaptée et trop petite et un local trop étroit peuvent entrainer des brûlures de la peau ou un incendie. Evitez cela en utilisant une surface de travail suffisante et un espace de travail adapté.

Autres dangers

Des enfants peuvent par inattention ou par irresponsabilité provoquer les mises en périel décrites ci-dessus. En conséquence, des enfants de moins de 14 ans ne doivent pas assembler les prêts-à-monter ni installer les modules.

Attention : Les enfants en bas âge peuvent avaler les petites pieces dont les parties coupantes ou pointues peuventmettre leur vie en danger ! Ne laissez pas ces petites pieces à leur portée.

SV-2 Français

Dans les écoles, les centres de formation et les ateliers associatifs, l'assemblage et la mise en œuvre des modules doivent être surveillés par du personnel qualifié et responsable.

Dans les ateliers professionnels, les règles de sécurité de la profession doivent être respectées.

3. Pour réussir vos soudures

Rappelez-vous: Une soudure inadéquate peut provoquer des dégats par la chaleur voire l'incendie. Evitez ces dangers : lisez et respectez les règles édictées dans le chapitre Conseils concernant la sécurité de ce mode d'emploi.

• Utilisez un fer à souder de 30 watts maximum ou une station de soudage regulée.
  N'utilisez que de la soudure électronique avec flux.
• N'utilisez pas de pâté à souder ni de liquide décapant. Ils contiennent de l'acid qui détruit les composants et les pistes conductrices.
  ■ Faites passer delicatement les cables de connexion de l'objet par les trous de la platine. Le corps de l'objet doit se placer au plus après de la platine.
  Lors du soudage, respectez la polarité des composants.
• Soudez rapidement. Un contact prolongé détruit les composants ou décolle les œillets de soudage et les pistes.
  La pointe de la panne doit etre en contact des deux pieces a souder. Apportez en meme temps de la soudure (pas trop).Des que soudure fond, retirez le fil de soudure. Attendez un cours instant que la soudure ait bien fondu avant de retarder la panne du point de soudure.
  Pendant environ 5 secondes, ne rougez pas le composant soudé.

Français SV-2

La condition pour une bonne soudure est une panne propre et non oxydée. Débarrasssez la panne de ses impuretés en la frottant sur une éponge mouillée ou un nettoyeur de panne.
■Après le soudage, coupe les cables à raz de la soudure avec une pince coupante.
Enfin, contrôlez toutes les liaisons et vérifie que la polarité de tous les composants a été respectée. Vérifiez aussi qu'aucun pont de soudure n'a été constitué entre les pistes ou les points de soudure. Cela peut entrainer la destruction de composants couteux. La soudure en excédent peut être éliminée par une panne chaude et propre. La soudure fond et s'agglomère sur la panne.

4. Fonction

Le module de puissance fourni l'énergie nécessaire pour le fonctionnement d'un aiguillage à double solénoïde. Domaine d'utilisation :

• Commutation des aiguillages au fonctionnement dur: Ces peuvent être commutes indépendamment de la puissance du transformateur.
• Commutation simultané de plusieurs aiguillages: un module de puissance est nécessaire pour chaque aiguillage. Une seule impulsion suffit pour commuter tous les aiguillages simultanément.

Le module de puissance fonctionne un peu comme un flash : la charge électrique nécessaire à la commutation de l'aiguillage est stockée dans un condensateur.

Le processus de décharge est commandé par un transistor, dés qu'une des deux entrées est connectée brièvement à la masse. Pour ce faire, utilisez un bouton poussoir, un pupitre de commande à contacts fugitifs, un rail de télécommande, etc. Les décodeurs pour aiguillages ne convennent pas pour la commande du module.

5. Caractéristiques techniques

Alimentation 16 - 24 Volt courant	continu ou alternatif
Consommation (à vide) max. 100 mA
Nombre des sorties 2
Intensité max. par sortie 1.000 mA
Type de protection IP 00
Température en fonctionnement 0 ... +60 °C
Température de stockage -10 ... +80 °C
Humidité relative	max. 85 %
Dimensions de la platine (env.)	31 x 27 mm
Poids (env.)	10,5 g

6. Assembler le SV-2

Vous pouvez sauter ce chapitre si vous avez acquis un module pret à l'emploi ou complet avec capot.

Preparation

Placez les composants triés devant vous sur le plan de travail. Les composants électroniquesprésentent les caractéristiques suivantes à respecter pour éviter toute erreur de montage :

Résistances

Les résistances "freiement" le courant électricque. Leur sens de montage est indifférent. La valeur des résistances de faible puissance nominale est indiquée par des cercles de couleur. A chaque couleur correspond un nombre. La couleur entre parenthèses indique la tolérance qui est ici sans importance.

Valeur: Couleur:

120Ωbrun - rouge - brun (or)

1 kΩbrun - noir - rouge (or)

Diodes

Les diodes ne laissent passer le courant que dans un sens, la tension est aussi réduite de 0,3 à 0,8 V. Dans l'autre sens, le courant ne passé pas sauf si la tension limite est dépassee. Dans ce cas, la diode est always détruite.

La désignation de la diode est imprimée sur le corps de celle-ci. Les diodes doivent être montées dans un certain sens. Il est indiqué par un cercle situé à la fin de la diode vue dans le sens de passage du courant.

Condensateurs electrolytiques

Les condensateurs electrolytiques sont souvent utilisés pour stocker de l'énergie. Contrairement aux condensateurs céramique, ils sont polarisés. L'un des deux connecteurs est identifié par le signe moins (-), ce qui donne le sens de montage. Sa valeur est imprimée sur le capot.

Les condensateurs electrolytiques existent en plusieurs tensions de tenue à fréquence industrielle. L'utilisation d'un condensateur electrolytique d'une tension de tenue à fréquence industrielle supérieure à cette requise est possible sans problème.

Transistors

Les transistors sont des amplificateurs qui transform un courant faible en courant plus puissant. Ils ont trois connexions polarisées qui obligent à respecter le sens du montage.

Les types BD ont un capot plat (capot TO) sur la partie avant duquel est indiqué le type de transistor. La partie métallique arrêté est vierge de toute inscription. Sur le schéma, la partie arrêté est représentée par un trait plus gros.

Douilles pour circuits imprimés

Les fiches de la platine sont prévues pour receivevoir les prises de 2,6 mm largement répandues dans le monde du train miniature. Elles sont utilisées pour connecter l'alimentation ou un autre élément ou accessoire.

Nomenclature

Résistances	R1 120 Ω
	R2, R3, R4, R5 1 kΩ
Diodes	D1 1N400x, x=2...7
	D2, D3 1N4148
Condensateurs electrolytiques	C1 2200 μF, > 25 V	-
Transitors Q1, Q2 BD 680
Douilles pour circuits imprimés	GND, S1, S2, VCC, W1, W2, W3	2,6 mm

Plan d'implantation

Assemblage

Procedez dans l'ordre de la liste suivante. Soudez les composants du côté "soudure" et coupez les fils excédentaires avec une petite pince coupante. Respectez les conseils de soudage du paragraph 3.

SV-2 Français

Attention: Certains composants doivent être montés en respectant leur polarité! En cas d'erreur de montage, ils peuvent être détruits lors de la mise sous tension. Au pire, tout le module peut être détruit. Dans tous les cas, le module ne fonctionne pas.

1. Résistances Sens de		montage indifféré.
2. Diodes Respectez la polarisation!		Le sens de montage est indiqué par un cercle situé à la fin de la diode vue dans le sens de passage du courant. Cela figure sur le plan de montage.
3. Douilles
4. Transistors Respectez la polarisation!		Pour les transistors de puissance (par ex. des types BD) avec capot TO, la face arrière vierge d'inscription est représentée par un trait gras sur le schéma de montage.
5. Condensateurs électrolytiques		Respectez la polarisation! L'un des deux connecteurs (le plus court) est identifié par le signe moins (-).

Effectuer un contrôle visuel

Après l'assemblage, effectuez un contrôle visuel et corrigez les évventuels définuts :

• Débarrasssez le module de déchets tels que les restes de cables ou gouttes de soudure. Eliminez les angles vifs ou pointes de cables qui dépassent.
  ■Vérifiez que des soudures voisines ne sont pas en contact. Risque de court-circuit!
  Vérifiez la bonne polarité des pieces concernées.
  Quand tous les défauts ont été corrigés, passez à l' étape suivante.

7. Connecter le SV-2

Faites d'abord un essai avec l'aiguillage de test avant d'instructor I module sur votre réseau. Il est aussi recommander de tester les modules prêts à l'emploi.

Connexion du module de puissance

Connectez le module de puissance conformément au schéma de connexion 1 et du tableau suivant.

W1 Solénoïde 1
W2 Contact commun aux 2 solénoïdes
W3 Solénoïde 2
GND	Alimentation par courant alternatifPolarité indifférente	Alimentation par courant continu"-" de l'alimentation
VCC	Alimentation par courant alternatifPolarité indifférente	Alimentation par courant continu"+-" de l'alimentation
S1, S2 bouteur poussoir, pujitre de commande à contacts fugitifs,rail de télécommande, etc.

Attention: Aucun autre consommateur de courant ne doit être connecté au module de puissance. De ce fait, les lanternes d'aiguillage doivent être si nécessaire isolées des bobines et alimentées par une autre source, sinon, le module risque d'être détruit.

Scheme de connexion 1

Test du module de puissance

Reliez brièvement la fiche "GND" à la fiche "S1". L'aiguillage doit commuter. Sinon, l'aiguillage est peut être déjà dans la position finale.

Dans ce cas, mettez manuellement l'aiguillage dans sa position de départ et essayez à nouveau. Reliezrialment "GND" à "S2".

L'aiguillage doit à nouveau commuter. Attention: entre chaque commutation il doit s'écouler un temps (environ 2 secondes) pour permettre le rechargement du condensateur.

Attention: Si un composant chauffe, débranchez

immediatement l'alimentation du module. Danger de court-circuit. Contrôlez l'assemblage.

Si le test est réussi, débranchez le module de l'alimentation. Puis installez le module à l'emplacement désiré sur votre réseau ferroviaire miniature.

Commande simultanée de plusieurs aiguillages

Vous pouvez commander plusieurs aiguillages simultanément dans la mesure où chaque aiguillage est connecté à son propre module de puissance. Relief les entrées des modules de puissance à un bouton, pouvoir, un pufitre de commande à contacts fugitif, un rail de contact, etc.

Scheme de connexion 2

8. List de vérification pour recherche des anomalies

• Des composant deviennent brûlants ou commence à fumer.

! Débranche immédiatement l'alimentation !

Cause possible: Un ou plusieurs éléments ont été soudés à l'envers. Si vous avez(assemblé le module vous-même,faites une vérification visuelle ( paragraphe 6.) et corrigez s'il y a lieu les défauts. Sinon envoyez le module en réparation.

L'aiguillage de test ne commute pas.

Cause probable : l'alimentation est mal connectee. Vérifiez les connexions.

Cause probable : l'aiguillage de test est défectueux. → Vérifie l'aiguillage.

Hotline: En cas de problème avec votre module, notre service de dépannage est à votre disposition (voir dernieré page).

Réparations : vous pouvez nous envoyer un module défectieux en réparation (adresse en dernierie page). Si la garantie s'applique, la réparation est gratuite. Pour des dégats non couverts par la garantie, le prix de la réparation représentera au maximum la différence entre le prix d'un apparéil prét à l'emploi et celui d'un prét-à-monter selon la dernière liste de prix en vigueur. Nous nous réservons le droit d'refuser une réparation si celle-ci est techniquement ou financièrement non réalisable.

Veuillez ne pas nous envoyer la piece à réparer en port dû. Si la garantie s'applique, nous vous dédommagerons de vos frais d'expédition jusqu'à hauteur du forfait de frais de port applicable à la piece selon notre dernière liste de prix. Si la réparation est faite hors garantie, les frais d'envoi et de retard sont à votre charge.

9. Déclaration de garantie

Nous offrons pour ce produit 2 ans de garantie à partir de la date d'achat par le premier client, limite toutefois à 3 ans après l'arrêt de la production en série du produit. Le premier client est le consommateur qui a acquis le produit auprès de notre société, d'un revendeur ou d'un installateur agreés. Cette garantie compte la garantie légale dont bénéficia l'acheteur.

La garantie comprend la correction gratuite des defaults provoqués manifestement par nous lors de l'utilisation de composants défectueux ou d'une erreur de montage. Pour les prêts-à-monter, nous garantissons l'intégrality et la qualité des composants ainsi que le fonctionnement conforme des éléments avant montage. Nous garantissons le respect des caractéristiques techniques en cas de montage (pour les prêts-à-monter), de branchement, de mise en service et d'utilisation (pour tous nos produits) conformément au mode d'emploi.

Nous nous réservons un droit de réparation, amélioration, remplacement ou remboursement du prix d'achat. Toute autre exigence est exclue. La réparation de dégât s collatéraux ou de responsabilité produits ne peuvent s appliquer que dans le cadre de la loi.

La garantie ne s'applique que si le mode d'emploi a ete respecte. La garantie est caduque dans les cas suivants :

■modification volontaire des commutations,
- tentative de réparation d'un module prét à l'emploi,
■dommages causés par l'intervention d'un tiers,
■usage inapproprié ou dommages consécutifs à la négligence ou l'abus.

10. Déclaration de conformité CE

Ce produit répond aux exigences des directives suivantes et porte donc la marque CE.

2004/108/EG concernant la compatibilité electromagnétique. Fondé sur les normes : EN 55014-1 and EN 61000-6-3.

Respectez les consignes suivantes pour conserver un fonctionnement exempt de parasites et démissions electromagnétiques génantes :

• Branchez le transformateur d'alimentation au secteur sur une prise homologuée.
• Ne modifies pas les pieces d'origine et respectez les consignes, les schémas de connexion et les plans d'implantation de ce mode d'emploi.
  Pour les réparations, n'utilisez que des pieces de rechange d'origine.

2011/65/EG relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS). Fondé sur la norme : EN 50581.

11. Déclarations concernant la directive DEEE

Ce produit répond aux exigences de la directive 2012/19/EG relative aux déchets d'équipements électriques etlectroniques (DEEE).

Ne jetez pas ce produit dans les déchets menagers, mais déposez le parmi les produits recyclables.

Informations et conseils:

http://www.tams-online.de

Garantie et service:
