| Type de produit | Haut-parleur d'extrêmes graves (Subwoofer) |
| Marque | Alpine |
| Modèle | S2-W12D2 |
| Diamètre du haut-parleur | 20 cm (8 pouces) |
| Type de bobine | Double bobine mobile (Dual Voice Coil) |
| Impédance | 2+2 ohms |
| Puissance admissible (RMS) | 1000 W |
| Puissance crête | 1500-2000 W |
| Sensibilité (1W/1m) | 102.6 dB |
| Réponse en fréquence | 20 Hz - 200 Hz |
| Poids de l'aimant | 34 oz (964 g) |
| Diamètre de la bobine mobile | 38.55 mm (2.4 pouces) |
| Fréquence de résonance (Fs) | 66.5 Hz |
| Volume équivalent (Vas) | 7.2 L |
| Facteur Q mécanique (Qms) | 5.0 |
| Facteur Q électrique (Qes) | 0.65 |
| Facteur Q total (Qts) | 0.55 |
| Surface du cône (Sd) | 184 cm² |
| Excursion linéaire (Xmax) | 10 mm |
| Excursion mécanique (Xmech) | 40 mm |
| Utilisation recommandée | Caisson fermé ou bass-reflex |
| Entretien | Nettoyer avec un chiffon sec, éviter l'humidité |
| Sécurité | Assurer une fixation solide, respecter la puissance maximale |
| Pièces détachées et réparabilité | Non réparable par l'utilisateur, contacter le SAV Alpine |
FOIRE AUX QUESTIONS - S2-W12D2 ALPINE
Quelle est l'impédance de ce subwoofer ?
Ce subwoofer Alpine S2-W12D2 possède une double bobine de 2+2 ohms. Vous pouvez le câbler en série pour obtenir 4 ohms ou en parallèle pour 1 ohm.
Quelle puissance d'amplification est recommandée ?
Il est recommandé d'utiliser un amplificateur délivrant entre 500 et 1000 watts RMS sous l'impédance de charge choisie pour exploiter pleinement le subwoofer sans risque de dommage.
Puis-je utiliser ce subwoofer en caisson fermé ?
Oui, le S2-W12D2 est adapté aux caissons fermés. Avec un Qts de 0.55, il fonctionnera bien dans un volume clos d'environ 20 à 30 litres.
Comment câbler les deux bobines ?
Pour un câblage en série, reliez le positif d'une bobine au négatif de l'autre, puis les bornes restantes à l'ampli. Pour un câblage en parallèle, reliez les positifs ensemble et les négatifs ensemble. Assurez-vous que l'ampli supporte l'impédance résultante.
Quelle est la profondeur de montage ?
La profondeur de montage est d'environ 150 mm. Vérifiez l'espace disponible dans votre caisson avant l'installation.
Ce subwoofer est-il adapté à une utilisation en voiture ?
Oui, ce modèle est conçu pour l'installation automobile. Il résiste aux vibrations et à la chaleur modérée. Veillez à bien le fixer et à respecter la puissance nominale.
Comment nettoyer le cône ?
Utilisez un chiffon doux et sec pour dépoussiérer le cône. Évitez tout produit liquide ou abrasif qui pourrait endommager la membrane.
Que faire si le son est distordu ?
La distorsion peut provenir d'une puissance excessive, d'un caisson mal adapté ou d'un câblage incorrect. Réduisez le volume, vérifiez l'impédance et les réglages de l'ampli, et assurez-vous que le caisson est bien étanche.
Puis-je installer ce subwoofer dans un caisson préfabriqué ?
Oui, à condition que le volume interne du caisson soit adapté aux paramètres Thiele-Small du subwoofer (Vas=7.2L, Qts=0.55). Un caisson préfabriqué de 20-30 L fermé ou de 30-40 L bass-reflex convient.
Où trouver le manuel d'utilisation ?
Le manuel est disponible gratuitement en téléchargement sur notice-facile.com. Vous pouvez également le demander par email en choisissant votre langue.
Questions des utilisateurs sur S2-W12D2 ALPINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice S2-W12D2 - ALPINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S2-W12D2 de la marque ALPINE.

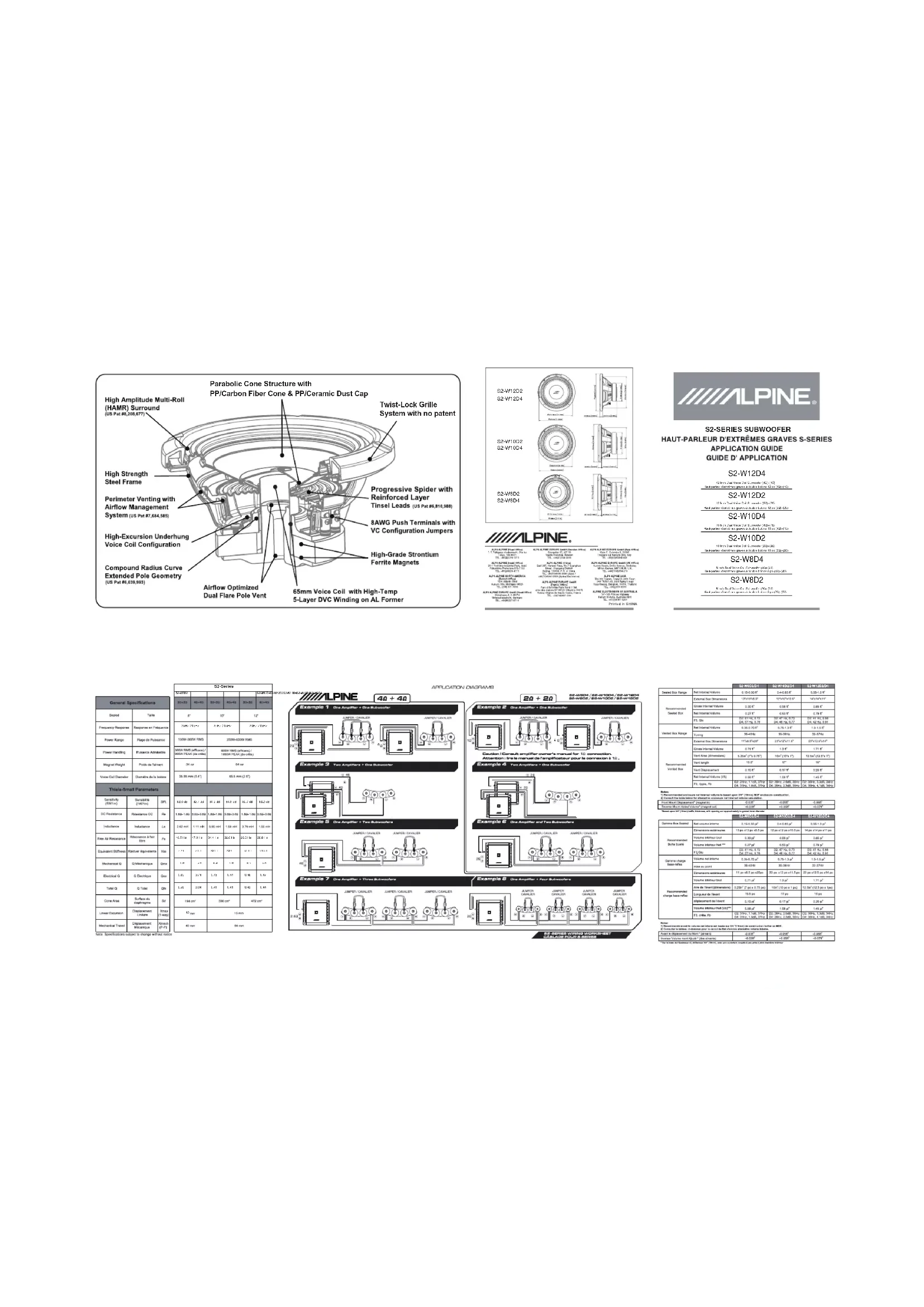

MODE D'EMPLOI S2-W12D2 ALPINE
8 inch Dual Voise Col Subworker (211)+(211)
Haut-parleur d'extrômes graves à double bobino 8 po (211)+(211)
| General Specifications | S2-Series | |||||||
| 52-6002 | 52-6003 | |||||||
| 20-20 | 40-40 | 20-20 | 40-40 | 20-20 | 40-40 | |||
| Taille | Taille | gr | 1gr | 1gr | ||||
| Frequency Responses | Response en l'efféquence | 294-(2-15Hz) | 294-(2-15Hz) | 234-(2-15Hz) | ||||
| Power Range | Plaque du Puissance | 1500V-2000V RMS | 2000V-6000V RMS | |||||
| Power Handling | Puissance d'ambolite | 1000V RMS (pA/mus/1000V FCA) (les cériles) | 600V RMS (pA/mus/1000V FCA) (les cériles) | |||||
| Magnet Weight | Puls de laufament | 34 oz | 64 oz | |||||
| Voice Cart Chemiser | Chambre de la Loiree | 38.55 mm (2.4") | 85.5 mm (2.8") | |||||
| Thérie-Small Parameters | ||||||||
| Sensitivity (VIR/TV) | Sensitable (VIR/TV) | SPR | 102.60 | 82.70 | 64.00 | 84.00 | 65.70 | 86.20 |
| DC Resistance | Résistance CC | Fw | 1.80-1.90 | 3.00-3.00 | 1.80-1.90 | 3.00-3.00 | 1.80-1.90 | 3.00-3.00 |
| Inductance | Inductance | Le | 2.40 mm | 1.11 mm | 3.85-3.94 | 1.58-3.64 | 3.79 mm | 1.55 mm |
| Fire Air Resistance | Résistance à l'air film | Ps | 66.5 Hz | 47.9 Hz | 31.1 Hz | 32.0 Hz | 26.6 Hz | 28.8 Hz |
| Equivalent Stifford | Kathier Aququitaire | Vis | 7.2 L | 7.5 L | 24.5 L | 24.5 L | 55.1 L | 51.5 L |
| Mechanels G | Q Mechanique | Qme | 5.0 | 5.9 | 6.4 | 5.6 | 6.5 | 5.9 |
| Electrical G | Q Electrique | Qme | 0.65 | 0.74 | 0.43 | 0.44 | 0.45 | 0.47 |
| Total G | Q Total | Qme | 0.55 | 0.64 | 0.41 | 0.41 | 0.43 | 0.44 |
| Centre Area | Surface du déprégière | Sal | 184 cm2 | 300 cm2 | 472 cm2 | |||
| Linear Emission | Déplacement Mérôme | Vessel / 1-way | 10 km | 15 km | ||||
| Mechanical Tired | Déplacement Mérôme | Keros (P.P.) | 40 cm | 54 cm | ||||
