APF-X320MIB - Accessoire automobile ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface CAN Bus pour autoradio Alpine
Marque	Alpine
Modèle	APF-X320MIB
Dimensions (approx.)	100 x 50 x 20 mm
Poids (approx.)	50 g
Alimentation	12 V CC (véhicule à masse négative)
Consommation	< 1 A
Fonctions principales	Conservation des fonctions d'origine (eCall, commandes au volant, affichage tableau de bord, données de conduite, climatisation)
Compatibilité autoradios Alpine	INE-F904D(C), X903D(C)-F, X803D(C)-U, INE-W720D(C) (entre autres)
Connectique	Connecteur principal Alpine, UART, câbles d'alimentation (jaune, rouge, noir), sorties antenne, caméra, AUX, USB, microphone
Protocole CAN	CAN Bus compatible avec véhicules VW, Škoda, Seat (2013-2017 et plus)
Réglages disponibles	Logique d'allumage, délai d'extinction, pré-allumage, avertissements signalisation, contrôles de départ, réglages véhicule, climatisation, données de conduite
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; éviter l'humidité et la poussière excessive
Sécurité	Débrancher la batterie avant installation ; respecter les schémas de câblage ; ne pas endommager les câbles ; installation par un professionnel recommandée
Pièces détachées et réparabilité	Utiliser uniquement les accessoires fournis ; contacter le revendeur Alpine pour toute réparation
Informations générales	Notice de 44 pages disponible en téléchargement ; numéro d'homologation ACV : 1424-28

FOIRE AUX QUESTIONS - APF-X320MIB ALPINE

Comment installer l'interface APF-X320MIB ?

Avant toute installation, débranchez le câble négatif de la batterie. Connectez les câbles selon le tableau de raccordement fourni dans la notice. Respectez les codes couleur (jaune : batterie, rouge : allumage, noir : masse). Pour les véhicules avec caméra de recul, branchez le fil de commande de caméra (borne 8) au logo escamotable si équipé.

L'APF-X320MIB est-il compatible avec tous les autoradios Alpine ?

Non, il est principalement compatible avec les modèles INE-F904D(C), X903D(C)-F, X803D(C)-U, INE-W720D(C). Vérifiez la compatibilité dans la notice. Il conserve les fonctions d'origine comme les commandes au volant et l'eCall.

Que faire si l'activité CAN affiche 'Non' dans les paramètres ?

Si le menu Information indique CAN Activity = Non, vérifiez les connexions des câbles CAN (bornes 1 et 2 du connecteur UART). Assurez-vous que les connecteurs sont enfichés correctement et que le véhicule est allumé.

Comment régler le délai d'extinction de l'autoradio ?

Dans le menu principal, sélectionnez Paramètres d'interface, puis Délai d'extinction. Vous pouvez régler de 0 à 30 minutes. 0 minute signifie que la radio s'éteint immédiatement après la coupure du contact ou l'ouverture de la porte (selon la logique choisie).

Puis-je conserver la caméra de recul d'origine ?

Oui, branchez le câble de la caméra d'origine à l'entrée directe de la caméra Alpine (borne 9). Pour les caméras avec logo escamotable électrique, connectez le fil de commande (borne 8) et activez l'option 'Couverture caméra arrière' dans l'autoradio.

Comment configurer les contrôles de départ ?

Activez la fonction en sélectionnant HOME > Réglages > Fonction > HDMI > ACC Control (ou MENU > Réglages > Sources > HDMI > ACC Control selon l'autoradio). Ensuite, dans Paramètres d'interface > Contrôles de départ, définissez les éléments à afficher au démarrage.

Quelle est la fonction du fil 'Pre Ignition' ?

Le paramètre Pre Ignition Minutes (dans Paramètres d'interface) permet de maintenir l'autoradio allumé pendant un certain nombre de minutes après le déverrouillage du véhicule, avant même de mettre le contact. Réglez sur 0 pour désactiver.

L'interface conserve-t-elle la fonction eCall d'urgence ?

Oui, l'APF-X320MIB est conçu pour préserver la fonction eCall du véhicule lors du remplacement de l'autoradio d'origine. Le numéro d'homologation ACV est 1424-28.

Que faire si les commandes au volant ne fonctionnent pas ?

Vérifiez que le tableau de raccordement correspond à votre véhicule (voir le tableau dans la notice). Assurez-vous que les câbles CAN sont correctement branchés. Si le problème persiste, réinitialisez les paramètres d'interface via Réglages d'usine.

Comment synchroniser l'heure du combiné d'instruments avec la radio ?

Dans le menu Paramètres du véhicule, sélectionnez Time & Date. Choisissez Sync radio clock pour synchroniser l'heure GPS de la radio avec le combiné. Après synchronisation, un message peut vous demander de réactiver le chauffage auxiliaire.

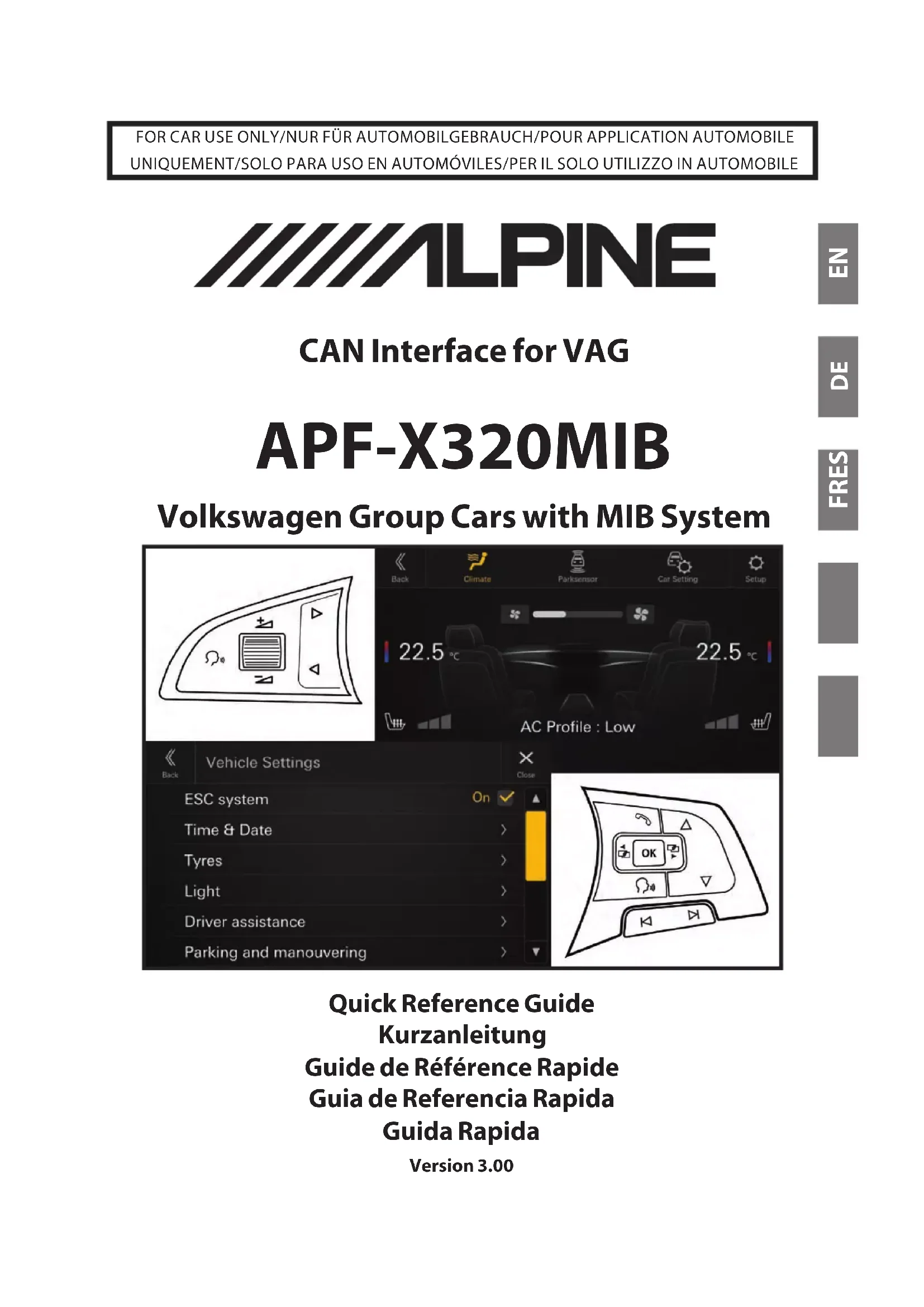

MODE D'EMPLOI APF-X320MIB ALPINE

Guide de Référence Rapide

Avant d'installer ou de brancher l'unité, veuillez lire toutes les instructions suivantes pour une utilisation adéquate.

AVERTISSEMENT

EFFECTUER LES BRANCHEMENTS CORRECTEMENT.

Un mauvais branchement pourrait entraîner un incendie ou des dommages à l'appareil.

À UTILISER UNIQUEMENT SUR DES VÉHICULES À MASSE NÉGATIVE DE 12 VOLTS.

(Vérifier auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.

AVANT TOUTE CONNEXION, DÉBRANCHER LE CÂBLE DE LA BORNE NÉGATIVE DE LA BATTERIE.

Il y a risque de décharge électrique ou de blessure causée par un court-circuit.

FAIRE EN SORTE QUE LES CÂBLES NE SE COINCENT PAS DANS DES OBJETS SITUÉS À PROXIMITÉ.

Positionner les câbles conformément au manuel de manière à éviter toute obstruction lors de la conduite. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, le levier de vitesses, la pédale de frein, etc. peuvent s'avérer extrêmement dangereux.

NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES.

Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de l'intensité maximale admissible du câble, ce qui pourrait entraîner un incendie ou une décharge électrique.

NE PAS ENDOMMAGER LES CONDUITES ET CÂBLES LORS DU PERCEMENT DES TROUS.

Lors du percement de trous dans le châssis en vue de l'installation, veiller à ne pas toucher, endommager ou obstruer des conduites, des tuyaux à carburant, des réservoirs ou des câbles électriques. Le non-respect de cette précaution peut entraîner un incendie.

NE PAS UTILISER D'ÉCROUS OU DE BOULONS SUR LES CIRCUITS DE FREINAGE OU DE DIRECTION POUR FAIRE UN RACCORDEMENT À LA MASSE.

Les boulons et écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne doivent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.

TENIR LES PETITS OBJETS TELS QUE LES PILES HORS DE PORTÉE DES ENFANTS.

L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

NE PAS INSTALLER DANS DES ENDROITS SUSCEPTIBLES D'ENTRAVER LA CONDUITE DU VÉHICULE, COMME LE VOLANT OU LE LEVIER DE VITESSES.

La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., ce qui pourrait provoquer un accident grave.

NE PAS BLOQUER LES COUSSINS GONFLABLES OU TOUTE AUTRE PIÈCE DU VÉHICULE LIÉE À LA SÉCURITÉ LORS DE L'INSTALLATION DU PRODUIT.

Cela pourrait entraîner une défaillance des systèmes de sécurité du véhicule et provoquer des blessures graves ou la mort. Si vous n'êtes pas certain de savoir où de telles pièces sont situées, veuillez consulter le manuel d'utilisation de votre véhicule ou contacter le constructeur du véhicule.

ATTENTION

FAIRE INSTALLER LE CÂBLAGE ET L'APPAREIL PAR DES EXPERTS.

Le câblage et l'installation de cet appareil requièrent des compétences techniques particulières et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.

UTILISER LES ACCESSOIRES SPÉCIFIÉS ET LES INSTALLER CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L'utilisation de pièces autres que celles spécifiées risque d'endommager l'intérieur de l'appareil ou d'entraîner une mauvaise installation de celui-ci. Les pièces utilisées risqueraient alors de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.

FAIRE CHEMINER LE CÂBLAGE DE MANIÈRE À NE PAS LE COINCER CONTRE UNE ARÊTE MÉTALLIQUE.

Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-câble en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.

NE PAS INSTALLER DANS DES ENDROITS TRÉS HUMIDES OU POUSSIÉREUX.

Éviter d'installer l'appareil dans des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.

PRÉCAUTIONS

• Veiller à débrancher le câble de la borne (–) de la batterie avant d'installer votre APF-X320MIB. Les risques de dommages causés par un court-circuit seront réduits.
• Veiller à raccorder les câbles identifiés par des codes couleur selon le schéma de connexion. De mauvaises connexions peuvent entraîner un mauvais fonctionnement de l'appareil ou endommager le système électrique du véhicule.
• Lors du raccordement des câbles au système électrique du véhicule le, faire attention aux composants installés en usine (par exemple, l'ordinateur de bord). Ne pas essayer d'alimenter l'appareil en le raccordant aux câbles de ces appareils. Lors du raccordement du APF-X320MIB au boîtier à fusibles, s'assurer que le fusible du circuit destiné au APF-X320MIB possède la bonne intensité. Sinon, l'appareil et/ou le véhicule risquent d'être endommagés. En cas de doute, consulter votre revendeur Alpine.

A VERTEN IA

Déconnexion de la batterie

N'oubliez pas de débrancher le câble de la borne négative de la batterie avant toute intervention.

Respectez les directives du constructeur de la voiture.

Connections

Anschlüsse

Raccordements

Conexiones

Collegamenti

① Connecteur principal de l'autoradio Alpine
② Connecteur UART vers la prise "CONNECT2 I/F" de l'autoradio Alpine
③ Connecteur de véhicule
④ Sortie SPEED (doit être connecté à l'autoradio Alpine)
⑤ Pour un interrupteur externe. Ce câble permet d'allumer l'autoradio individuellement (+12V).
⑥ Sorties d'alimentation externe (Jaune: Batterie; Rouge: Allumage; Noir: Masse)
⑦ Sortie d'alimentation de l'antenne

EN

⑧ Contrôle de la caméra* / Sortie à distance Lorsque la caméra de recul de votre véhicule est équipé du logo escamotable électrique, changez le réglage du Couverture caméra arrière sur On (en fonction de l'autoradio Alpine) et connectez ce fil à la borne + B de votre logo escamotable de caméra de vue arrière.

⑨ Connectez le câble de la caméra (si la caméra arrière d'origine est disponible) à l'entrée directe de la caméra Alpine.

IT	*Note:	only INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C)
	*Hinweis:	nur INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C)
	*Remarque:	uniquement INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C)
	*Nota:	sólo para INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C)
	*Nota:	solo per INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C)

EN

⑩ Connectez le connecteur de sortie du microphone (si équipé du micro d'origine) au connecteur d'entrée du microphone de l'autoradio Alpine.
⑪ Prise AUX pour conserver la prise AUX d'origine. Connectez-la à l'entrée AUX de l'autoradio Alpine.
⑫ Prise pour haut-parleur, en option
⑬ Adaptateur de microphone. Connectez-le à la borne 10. Pour les périphériques avec un câble de connexion à 2 broches.
⑭ Adaptateur USB pour conserver la prise USB d'origine (voir page 40/41).

Connection Chart

Anschlussplan

Tableau de raccordement

Conexiones

Collegamenti

A

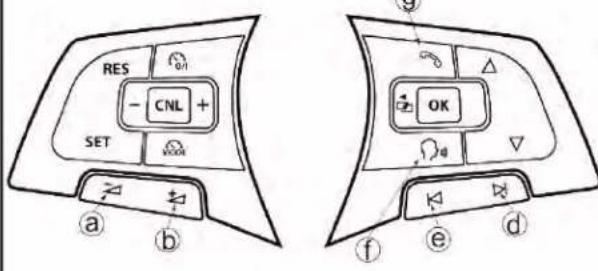

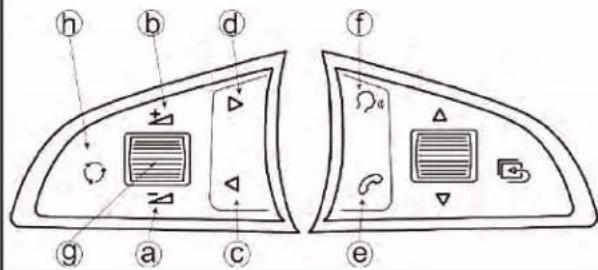

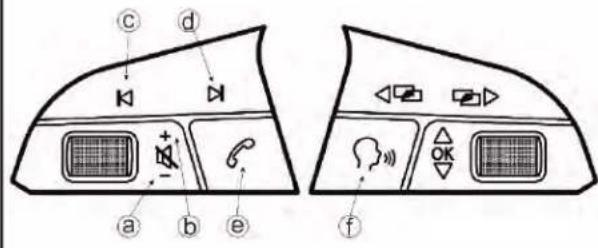

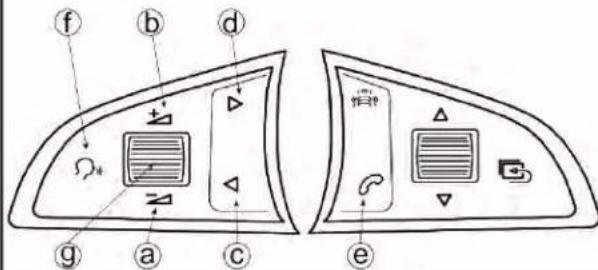

Télécommande au volant

Control remoto del volante

Comandi al volante

Seat

Škoda 2013 - 2016

Škoda 2017 -

VW 2013-2016

Touche	Radio/USB	Appel	entrant/actif
a	Volume –		Volume –
b	Volume + Volume +
c	Recherche arrière
d	Recherche avant
e	-
f	Commande vocale du téléphone		Décrocher
g	Coupure du son		Rejeter / Raccrocher
h	Source -

Z

EN	*Note:	The functions can differ depending on the vehicle equipment.
	*Hinweis:	Die Funktionen können je nach Fahrzeugausstattung abweichen.
	*Remarque:	Les fonctions peuvent varier en fonction de l’équipement du véhicule.
	*Nota:	Las funciones pueden variar dependiendo del equipo del vehículo.
	*Nota:	Le funzioni possono variare a seconda dell’equipaggiamento del veicolo.

Vérification de la connexion CAN

Pour accéder aux paramètres de l'interface, suivez cette procédure:

① Appuyez sur le bouton "HOME" (Hard Key) puis sur Info Véhicule.
② Sur l'écran, appuyez sur le bouton Rég. Véhicule pour accéder au Menu principal.
③ Appuyez sur le bouton "MENU"(Hard Key) puis sur Info Véhicule.
④ Sur l'écran, appuyez sur le bouton Rég. Véhicule pour accéder au Menu principal.

Vérification de la connexion CAN

⑤ Sélectionnez Information.
⑥ Vérifiez que le menu d'information indique Oui à CAN Activity. Vérifiez dans le menu Information si CAN activité affiche Oui. Si Non s'affiche, confirmez la connexion des câbles CAN.

Paramètres d'interface (1)

① Sélectionnez Paramètres d'interface dans le menu principal.
② La Logique d'allumage (Deverouillage /Portes) définit la manière dont l'autoradio Alpine sera éteint. Deverouillage: en tournant la clé de contact Portes: en déverrouillant les portes (conducteur).
③ Délai d'extinction définit le nombre de minutes pendant lesquelles le APF-X320MIB continuera à fonctionner après avoir coupé le contact / ouvrir la porte. 0 min = fonction désactivée.

Paramètres d'interface (2)

④ Pre Ignition Minutes définissent le nombre de minutes pendant lesquelles la radio Alpine (APF-X320MIB) reste allumée à l'ouverture du véhicule. 0 min = fonction désactivée.
⑤ Dynamic Road Sign Warning. ON désactive le message d'erreur de l'affichage des panneaux de signalisation dans le MFD. Les informations sur les panneaux de signalisation sont fournies par la caméra du véhicule et non par la radio Alpine.
⑥ Les Réglages d'usine réinitialiseront tous les paramètres d'interface.

Paramètres d'interface (3)

⑦ Vous pouvez maintenant activer les contrôles de départ dans les paramètres de l'interface (voir page 30-33).
⑧ Définissez les préférences sous Contrôles de départ.
⑨ Dans la section supérieure, vous pouvez configurer la durée d'affichage du message et les paramètres du véhicule (vous devez appliquer ces paramètres dans la section de navigation de l'autoradio, si disponible).
⑩ Dans la section inférieure, sélectionnez les éléments à afficher après le démarrage du moteur.

Contrôles de départ (1)

① La fonction de contrôles de départ affiche les paramètres du véhicule et les avertissements présélectionnés à chaque démarrage du moteur.
② Pour activer la fonction, sélectionnez HOME > Réglages sur votre autoradio.
③ Sélectionnez Fonction dans les icônes supérieures. Faites défiler vers le bas et sélectionnez HDMI.
④ Dans la section HDMI Name, sélectionnez ACC Control*.

IT ES FR DE EN

*Note:	longer possible when ACC Control is activated.
*Hinweis:	Die Steuerung eines TV-Tuners ist im ACC Control Modus nicht mehr möglich.
*Remarque:	Le contrôle du tuner TV n'est plus possible lorsque le contrôle ACC est activé.
*Nota:	El control del sintonizador de TV no es posible cuando se activa el control ACC.
*Nota:	Il controllo del sintonizzatore TV non è più possibile quando ACC Control è attivato.

Contrôles de départ (2)

① La fonction de contrôles de départ affiche les paramètres du véhicule et les avertissements présélectionnés à chaque démarrage du moteur.
② Pour activer la fonction, sélectionnez MENU > Réglages sur votre autoradio.
③ Sélectionnez Sources dans les icônes supérieures.
④ Dans la section HDMI, sélectionnez ACC Control*.

IT ES FR DE EN

*Note:	longer possible when ACC Control is activated.
*Hinweis:	Die Steuerung eines TV-Tuners ist im ACC Control Modus nicht mehr möglich.
*Remarque:	Le contrôle du tuner TV n'est plus possible lorsque le contrôle ACC est activé.
*Nota:	El control del sintonizador de TV no es posible cuando se activa el control ACC.
*Nota:	Il controllo del sintonizzatore TV non è più possibile quando ACC Control è attivato.

Vehicle Settings

① À partir de l'écran Paramètres de l'interface, sélectionnez Réglages du véhicule.
② Le menu Paramètres du véhicule affiche les paramètres de l'autoradio d'origine. Pour plus de détails sur chaque réglage, consultez le manuel du propriétaire du véhicule.
③ Dans le menu Time & Date, l'heure du combiné d'instruments peut être synchronisée (Sync radio clock = synchroniser l'heure GPS à partir de la radio ou OK = manuel).
④ Après la synchronisation, une information s'affiche à l'écran indiquant que le chauffage auxiliaire (page 36/37) doit être réactivé.

ES

① À partir de l'écran Paramètres de l'interface, sélectionnez Climatisation.
② En fonction de la configuration du véhicule, vous pouvez effectuer différents Climatisation réglages à cet endroit.
③ Sous le bouton Chauffage auxiliaire, vous pouvez accéder aux divers réglages Chauffage auxiliaire.
④ Chauffage auxiliaire: Vous pouvez effectuer ici les réglages nécessaires.

Driving Data

Fahrdaten

Données de conduite

Datos de conducción

Dati di guida

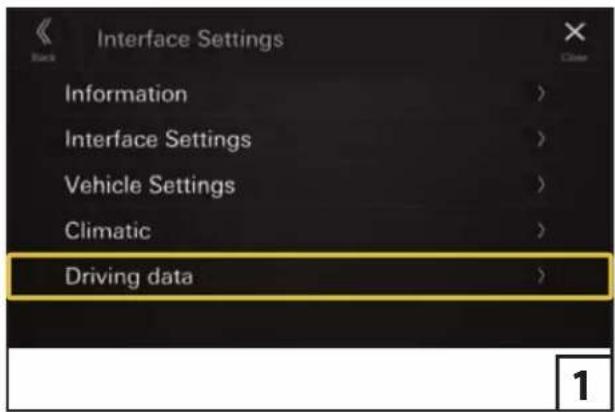

① À partir de l'écran Paramètres de l'interface, sélectionnez Données de conduite.
② En fonction de la configuration du véhicule, vous pouvez afficher ici vos Données de conduite.

Note (1)

Hinweis (1)

Remarques (1)

Nota (1)

Nota (1)

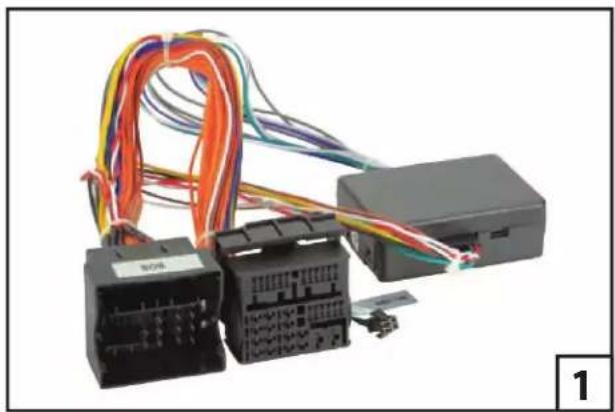

① Interface CAN Bus pour conserver la fonction eCall de votre véhicule lors du remplacement de la pièce d'origine. ACV n°: 1424-28
② Pour les véhicules sans microphone d'origine, veuillez installer la pièce d'origine, par exemple la pièce VW n°: 3BO 035 711 B B41 (sans garantie).
③ Pour les véhicules sans câble d'extension de microphone d'origine.
④ Pour les véhicules sans prise USB/AUX d'origine, veuillez installer la pièce d'origine, par exemple la pièce VW n°:5Q0 035 726 B (sans garantie).

Note (2)

Hinweis (2)

Remarques (2)

Nota (2)

Nota (2)

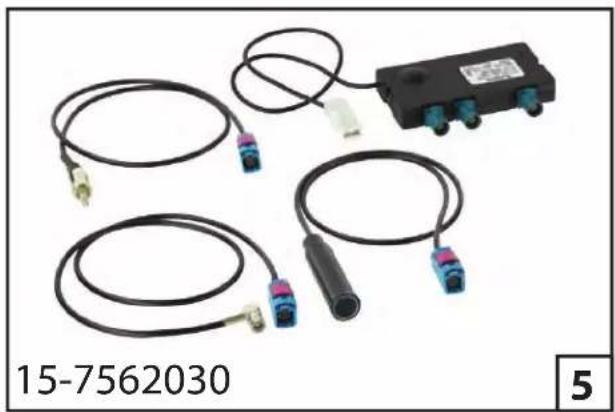

⑤ Pour les véhicules dépourvus de radio DAB ^+ d'origine, un répartiteur d'antenne supplémentaire (par exemple, ACV n°: 15-7562030) peut être nécessaire.
⑥ Dérivation du répartiteur d'antenne. Pour le remplacement de l'amplificateur d'antenne filtré d'origine à l'emplacement d'installation d'origine requis. réf. ACV n°: 15-7590008
⑦ Pour les véhicules équipés d'une antenne DAB ^+ d'origine.
⑧ Pour les véhicules équipés d'une antenne GPS d'origine.

ALPINE
