LtAP LTE kit - Routeur Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Marque	Mikrotik
Modèle	LtAP LTE kit
Type de produit	Routeur 4G/LTE avec point d'accès sans fil
Dimensions (L x l x H)	105 x 105 x 35 mm
Poids	150 g
Alimentation	24 V CC, 1,2 A (adaptateur secteur inclus) ou PoE 12-30 V CC
Consommation électrique	Jusqu'à 28,8 W
Processeur	MikroTik 650 MHz
Mémoire RAM	64 Mo
Stockage	128 Mo (NAND)
Ports	1 port Ethernet 10/100
Connectivité sans fil	Wi-Fi 2.4 GHz 802.11b/g/n, LTE Cat4 (jusqu'à 150 Mbps)
Antennes	Antennes LTE intégrées, antenne GPS en option
Fentes SIM	2 fentes SIM (une utilisée par défaut)
Système d'exploitation	RouterOS v6.49.7 ou ultérieur
Environnement	Extérieur, montage sur poteau
Température de fonctionnement	-40 à +70 °C
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Distance minimale de 20 cm du corps, suivre les réglementations locales
Certifications	FCC, IC, CE, UKCA
Contenu de l'emballage	Routeur LtAP LTE kit, adaptateur secteur 24V 1.2A, guide rapide
Pays de fabrication	Lettonie
Garantie	2 ans

FOIRE AUX QUESTIONS - LtAP LTE kit Mikrotik

Comment configurer le routeur LtAP LTE kit pour la première fois ?

Retirez le couvercle, connectez votre câble Internet au port Ethernet (facultatif si vous utilisez le LTE), insérez la carte SIM dans la fente SIM 2, connectez l'antenne GPS (optionnelle), branchez l'alimentation, connectez-vous au réseau Wi-Fi, ouvrez https://192.168.88.1 dans un navigateur, connectez-vous avec 'admin' et aucun mot de passe, puis suivez l'assistant de configuration.

Comment mettre à jour le firmware du routeur ?

Connectez-vous à l'interface web (https://192.168.88.1), allez dans 'System > Software' et utilisez l'option 'Check for updates'. Assurez-vous d'avoir une carte SIM active avec des données pour la mise à jour via LTE. L'appareil redémarrera après la mise à jour.

Comment insérer la carte SIM dans le routeur ?

Dévissez les deux vis du boîtier, retirez le couvercle, repérez la fente SIM 2 (au milieu), insérez la carte SIM dans la fente jusqu'au clic. Refermez le boîtier et revissez.

Quelle est la distance de sécurité recommandée pour l'exposition aux radiofréquences ?

Pour respecter les limites d'exposition aux rayonnements RF de la FCC, IC et UE, l'appareil doit être installé et utilisé à au moins 20 centimètres du corps humain.

Puis-je utiliser une alimentation PoE avec ce routeur ?

Oui, vous pouvez utiliser un injecteur PoE avec une source d'alimentation comprise entre 12 et 30 V CC. L'adaptateur secteur 24 V fourni est également compatible.

Comment connecter l'antenne GPS ?

L'antenne GPS est optionnelle. Connectez-la au connecteur dédié sur le circuit imprimé avant de fermer le boîtier. Le package 'gps' dans RouterOS doit être installé pour la fonctionnalité GPS.

Quels sont les identifiants par défaut pour se connecter au routeur ?

Le nom d'utilisateur par défaut est admin et il n'y a pas de mot de passe. Pour des raisons de sécurité, définissez un mot de passe fort dès la première connexion.

Comment sécuriser mon routeur Mikrotik ?

Après la configuration initiale, définissez un mot de passe fort, mettez à jour le firmware vers la dernière version, et configurez les paramètres de pays dans le menu QuickSet pour appliquer les réglementations locales.

Le routeur est-il compatible avec tous les opérateurs mobiles ?

Le modem LTE est compatible avec la plupart des opérateurs utilisant les bandes LTE courantes. Vérifiez les bandes supportées dans les spécifications techniques et assurez-vous que votre carte SIM est active et compatible.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation complet est disponible en ligne à l'adresse https://mt.lv/um-fr. Vous pouvez également scanner le code QR sur l'emballage pour y accéder directement.

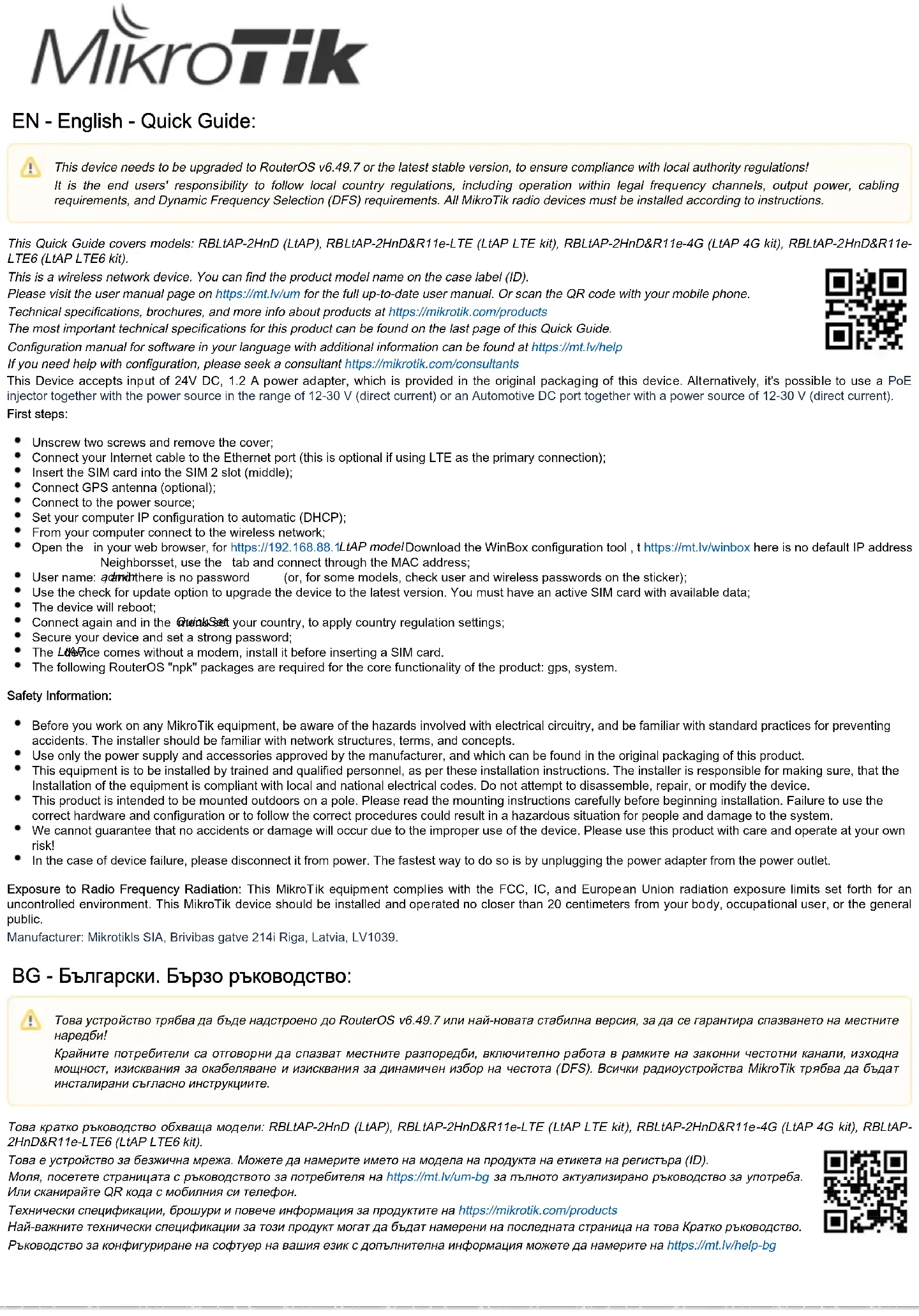

MODE D'EMPLOI LtAP LTE kit Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v6.49.7 ou la dernière version stable, pour garantir la conformité aux réglementations des autorités locales!

Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de câblage et les exigences de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installés conformément aux instructions.

Ce guide rapide couvre les modèles: RBLtAP-2HnD (LtAP), RBLtAP-2HnD&R11e-LTE (LtAP LTE kit), RBLtAP-2HnD&R11e-4G (LtAP 4G kit), RBLtAP-2HnD&R11e-LTE6 (LtAP LTE6 kit).

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Si vous avez besoin d'aide pour la configuration, veuillez consulter un consultant https://mikrotik.com/consultants

Cet appareil accepte l'entrée d'un adaptateur d'alimentation 24 V CC, 1,2 A, fourni dans l'emballage d'origine de cet appareil. Alternativement, il est possible d'utiliser l' injecteur PoE avec la source d'alimentation dans la plage 12-30 V (courant continu) ou le port DC automobile avec la source d'alimentation 12-30 V (courant continu).

Premiers pas:

• Dévissez les deux vis et retirez le couvercle;
• Connectez votre câble Internet au port Ethernet (ceci est facultatif si vous utilisez LTE comme connexion principale);
• Insérez la carte SIM dans la fente SIM 2 (au milieu);
• Connectez l'antenne GPS (en option);
• Connectez-vous à la source d'alimentation;
• Définissez la configuration IP de votre ordinateur sur automatique (DHCP);
• De votre ordinateur, connectez-vous au réseau sans fil;
• Ouvrez https://192.168.88.1 dans votre navigateur Web, pour le modèle LtAP Téléchargez l'outil de configuration WinBox https://mt.lv/winbox, aucune adresse IP par défaut n'est définie, utilisez l'onglet Voisins et connectez-vous via l'adresse MAC;
• Nom d'utilisateur: admin, et il n'y a pas de mot de passe;
• Utilisez l'option Vérifier la mise à jour pour mettre à niveau l'appareil vers la dernière version. Vous devez avoir une carte SIM active avec les données disponibles;
  • L'appareil va redémarrer;
• Connectez-vous à nouveau et définissez votre pays dans le menu QuickSet pour appliquer les paramètres de réglementation du pays;
• Sécurisez votre appareil et définissez un mot de passe fort;
• Les appareils LtAP sont livrés sans modem, installez-le avant d'insérer une carte SIM.
• Les packages RouterOS "npk" suivants sont requis pour la fonctionnalité principale du produit: gps, system.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration appropriés ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 20 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj uređaj treba nadograditi na RouterOS v6.49.7 ili najnoviju stabilnu verziju, kako bi se osigurala sukladnost s lokalnim propisima!

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

UKCA marking
