Type de produit	Scie sauteuse
Marque	MyTool
Modèle	MT-ST 800E
Dimensions du colis	258 x 225 x 80 mm
Poids net	2,3 kg
Poids brut	2,5 kg
Alimentation	230 V ~ 50 Hz
Puissance absorbée	800 W
Fréquence de frappe	500 - 3000 min⁻¹
Profondeur de coupe maximale (bois)	80 mm
Profondeur de coupe maximale (acier)	10 mm
Profondeur de coupe maximale (plastique)	25 mm
Angle de coupe en biseau	max. 45° (gauche et droite)
Type de lame	Queue en T
Réglage de vitesse	Électronique, variable
Mouvement pendulaire	4 positions (0/1/2/3)
Changement de lame	Sans outil
Extraction de poussière	Par adaptateur
Éclairage	LED intégrée
Protection	Lame transparente de protection
Accessoires inclus	Guide parallèle, 1 lame pour bois
Nettoyage	Débrancher avant nettoyage. Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Consignes de sécurité	Porter des lunettes de protection. Ne pas utiliser en présence de gaz ou liquides inflammables. Maintenir les mains éloignées de la zone de coupe.
Pièces détachées et réparabilité	Lames de rechange disponibles (réf. 43.101.70). Pour toute réparation, contacter un service agréé.

FOIRE AUX QUESTIONS - MT-ST 800E MyTool

Comment changer la lame de la scie sauteuse MT-ST 800E ?

Pour changer la lame, assurez-vous que l'appareil est débranché. Utilisez le système de changement sans outil : poussez le levier de verrouillage, insérez la lame queue en T dans le porte-lame et relâchez le levier. Vérifiez qu'elle est bien fixée.

Comment régler la vitesse de coupe ?

La vitesse est contrôlée électroniquement via la molette de réglage (1). Tournez-la pour ajuster la fréquence de frappe entre 500 et 3000 min⁻¹ selon le matériau.

Comment incliner la semelle pour une coupe en biseau ?

Desserrez les vis de la semelle, inclinez-la jusqu'à l'angle souhaité (max. 45° à gauche ou à droite) et resserrez les vis. Utilisez le guide d'angle si nécessaire.

Qu'est-ce que le mouvement pendulaire et comment le régler ?

Le mouvement pendulaire (4) permet une coupe plus rapide dans le bois. Il offre 4 positions : 0 (aucun), 1 (faible), 2 (moyen), 3 (fort). Sélectionnez la position selon le matériau et la finition souhaitée.

Comment utiliser l'extraction de poussière ?

Branchez un aspirateur sur l'adaptateur d'extraction (2) pour aspirer la poussière pendant la coupe. Cela améliore la visibilité et réduit les débris.

Quelles sont les profondeurs de coupe maximales ?

Profondeur max dans le bois : 80 mm, dans l'acier : 10 mm, dans le plastique : 25 mm. Utilisez une lame adaptée à chaque matériau.

Comment nettoyer la scie après utilisation ?

Débranchez l'appareil. Nettoyez le boîtier et la semelle avec un chiffon sec. N'utilisez pas d'eau ni de produits chimiques. Retirez les résidus de coupe de la zone de la lame.

Quelles lames puis-je utiliser avec la MT-ST 800E ?

Cette scie accepte les lames à queue en T (T-shaft). Un jeu de lames pour bois et métal est disponible en accessoire (réf. 43.101.70). Utilisez des lames de qualité pour des coupes précises.

Que faire si la scie ne démarre pas ?

Vérifiez que la fiche est bien branchée et que l'interrupteur est en position marche. Si le problème persiste, le fusible ou le câble pourrait être endommagé. Consultez un service agréé.

Comment utiliser le guide parallèle ?

Insérez le guide parallèle (8) dans les fentes prévues sur la semelle. Serrez les vis de fixation. Ajustez la distance entre le guide et la lame pour effectuer des coupes parallèles précises.

MODE D'EMPLOI MT-ST 800E MyTool

MyTool

MT-ST 800 E

Jig Saw

Art.-No. 43.211.21

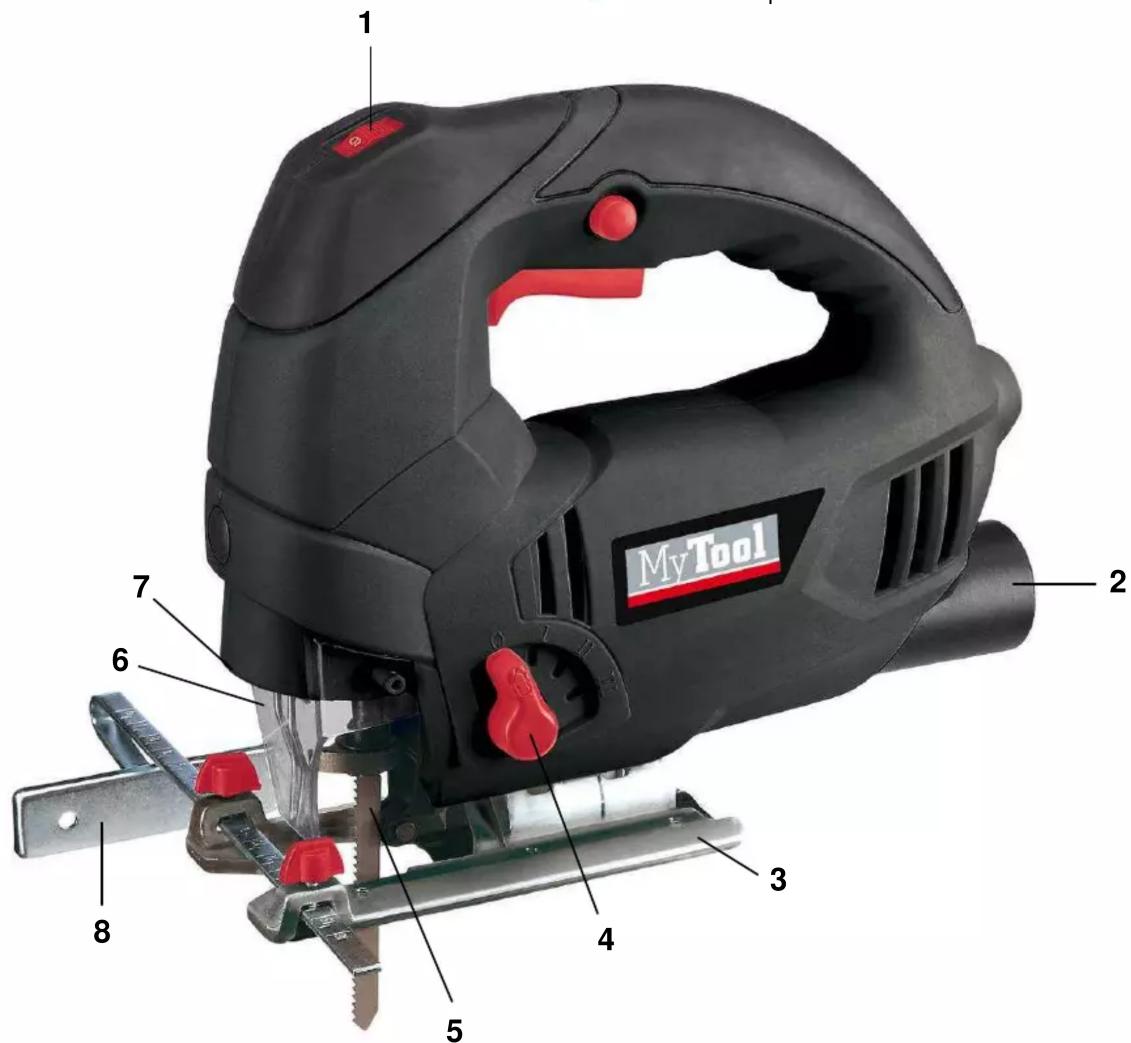

Features

■ Stroke rate electronic speed control (1)
■ Dust extraction by adaptor (2)
■ Saw plate tiltable up to 45^ to the left and right (3)
■ Pendulum stroke with 4 settings 0/1/2/3 (4)
■ Tool-less change of the saw blade (5)
■ Transparent guard (6)
■ LED-Light (7)

Standard accessories

Parallel guide (8)
■ 1 saw blade for wood

Technical data

■ Mains: 230 V \~ 50 Hz
Power: 800 W
■ Stroke rate: 500 – 3,000 min
■ Cutting depth: wood max. 80 mm steel max. 10 mm plastics max. 25 mm
■ Saw blade admission: T-Shaft
■ Bevel cut: max. 45°
■ Net weight: 2.3 kg
■ Gross weight: 2.5 kg
■ Packing dimensions: 258 x 225 x 80 mm
■ Bar code: 4006825 545036
■ Sales unit: 10 pcs

MyTool 1 2 3 4 5 6 7 8

As special accessory available:
Saw blade set for jig saws 8 pcs for wood, 2 pcs for metal
Art.-No.: 43.101.70 Bar code: 4006825 536591
