TRUE STEAM, TRUESTEAM - Appareil électroménager LG - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	6 à 8 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation énergétique	Classe A à A++
Niveau sonore	45 à 50 dB
Type d'installation	Encastrable ou pose libre
Type de séchage	Condensation
Fonction demi-charge	Oui
Départ différé	Oui, jusqu'à 24 heures
Type de panier	Réglable en hauteur
Protection anti-fuite	Oui
Type de commande	Électronique avec affichage LED
Matériau intérieur	Acier inoxydable
Dimensions (LxHxP)	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - TRUE STEAM, TRUESTEAM LG

Comment fonctionne la technologie True Steam de LG ?

La technologie True Steam de LG utilise de la vapeur pour éliminer les plis et les odeurs des vêtements, tout en offrant un nettoyage en profondeur sans produits chimiques agressifs.

Pourquoi ma machine à laver LG True Steam ne produit-elle pas de vapeur ?

Assurez-vous que le réservoir d'eau est plein et que la fonction vapeur est activée. Si le problème persiste, vérifiez que le filtre n'est pas obstrué.

Puis-je utiliser la fonction True Steam sur tous les types de tissus ?

La fonction True Steam est généralement sûre pour la plupart des tissus, mais il est recommandé de consulter les étiquettes des vêtements pour éviter d'endommager des matériaux délicats.

Comment nettoyer le réservoir d'eau de ma machine LG True Steam ?

Retirez le réservoir d'eau, rincez-le à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

Ma machine à laver LG True Steam fait des bruits étranges, que faire ?

Vérifiez que la machine est bien nivelée et que rien n'est bloqué dans le tambour. Si le bruit persiste, contactez le service client pour une vérification.

Est-ce que la fonction True Steam consomme beaucoup d'énergie ?

La fonction True Steam est conçue pour être économe en énergie, mais la consommation dépendra du modèle spécifique et de la fréquence d'utilisation.

Que faire si mon appareil LG True Steam affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur et suivez les recommandations pour le résoudre.

Comment entretenir ma machine à laver LG True Steam ?

Pour un bon entretien, nettoyez régulièrement le filtre, videz le réservoir d'eau après chaque utilisation, et vérifiez les tuyaux pour détecter d'éventuels blocages.

MODE D'EMPLOI TRUE STEAM, TRUESTEAM LG

Veuillez lire ce manuel avec attention avant d'utiliser votre lave-vaisselle. Conservez-le afin de le consulter plus tard.

D1417W(L, M, T, B, C, D)F(B, U)

D1418W(L, M, T, B, C, D)F(B, U)

ATTENTION - Pour votre sécurité et celle de l'appareil, veillez à respecter les précautions élémentaires d'utilisation et les instructions suivantes :

• Veuillez lire ce manuel avec attention avant d'utiliser ce lave-vaisselle pour la première fois.
• Ce manuel contient des remarques très importantes concernant l'installation, l'utilisation et l'entretien de votre lave-vaisselle.
• Le fabricant ne peut être tenu pour responsable de tout problème provoqué par l'ignorance des consignes de sécurité.
• Ce lave-vaisselle est conçu pour un usage domestique normal.
• N'utilisez pas ce lave-vaisselle pour un usage industriel ou commercial, ou dans tout autre but.
• Ne laissez pas de jeunes enfants ou des personnes invalides utiliser seules cet appareil.
• Vérifiez que le lave-vaisselle et son emballage n'ont pas été endommagés pendant le transport. N'utilisez pas l'appareil en cas de dommage apparent et contactez immédiatement votre revendeur.

Pendant l'installation

• Les branchements électriques doivent être effectués conformément aux informations mentionnées sur l'étiquette signalétique.
• La sécurité électrique est garantie uniquement lorsque le système de mise à la terre de votre domicile est conforme aux normes régionales afférentes. (N'utilisez pas de rallonge.)
• Cet appareil est conçu pour être raccordé à une arrivée d'eau froide.
• Si le cordon d'alimentation est endommagé, seuls le fabricant, un réparateur agréé ou une personne qualifiée sont habilités à le remplacer afin d'écarter tout danger.
• Cet appareil doit être mis en place de façon à ce que la prise reste accessible.
• Cet appareil doit être raccordé au circuit d'eau à l'aide de tuyaux neufs et fournis par le fabricant. Ne ré-utilisez jamais des tuyaux usagés.

Pendant l'utilisation

• Ne placez dans l'appareil que des ustensiles de cuisine lavables au lave-vaisselle. (Veuillez éviter les ustensiles qui ne résistant pas à la chaleur, ceux en métal plaqué, etc.)
• N'utilisez aucun solvant dans votre lave-vaisselle. Ils peuvent être à l'origine d'explosions ou d'incendies.
• N'aspergez pas d'eau sur l'appareil. Cela peut provoquer la défaillance des pièces électriques, voir une électrocution. N'appuyez pas sur la porte et ne vous asseyez pas dessus lorsque celle-ci est ouverte. Cela peut entraîner la déformation ou la panne de votre lave-vaisselle.
• N'utilisez aucun détergent conçu pour le lavage à la main. Utilisez seulement des détergents spécifiques adaptés à l'utilisation d'un lave-vaisselle. Cet appareil est équipé d'un système de sécurité qui arrête automatiquement son fonctionnement en cas de défaillance électrique.
• Les détergents de lave-vaisselle sont très alcalins. Ils peuvent s'avérer extrêmement dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux et assurez-vous que les enfants sont à l'écart du lave-vaisselle lorsque la porte est ouverte.

Vérifiez que le compartiment de détergent est vide à la fin de chaque cycle de lavage.

Sécurité des enfants

• Les commandes peuvent être verrouillées à l'aide du mode "Verrouillage infant" afin d'empêcher les enfants d'arrêter le lave-vaiselle par erreur.
• Conservez le détergent et le liquide de rincage hors de portée des enfants.
• N'autorisez pas les enfants à faire fonctionner le lave-vaisselle.
• Ne laissez jamais d'enfant sans surveillance à proximité de l'appareil et ne les laissez pas non plus jouer avec celui-ci.

Attention concernant le cordon d'alimentation

Pour la plupart des appareils électroménagers, il est conseillé d'effectuer le branchement sur un circuit dédié, c'est-à-dire une prise unique qui n'alimente que l'appareil en question et sur laquelle aucune autre prise ni dernier circuit de dérivation ne vient s'ajouter. Reportez-vous à la page des spécifications de ce manuel de l'utilisateur pour connaître les consignes dédiées.

Ne surchargez pas les prises murales. Cela présente un danger, au même titre que des prises murales ou des rallonges disloquées ou endommagées, des cordons d'alimentations effilochés ou une gaine d'isolation électrique défectueuse ou craquée. L'un ou l'autre de ces cas de figure pourrait être à l'origine d'une électrocution ou d'un incendie. Contrôlez régulièrement le cordon électrique de votre appareil électroménager. S'il paraît endommagé ou défectueux, débranchez-le, cessez d'utiliser votre appareil et demandez à un réparateur/agréé qu'il remplace le cordon par un cordon strictement identique. Protegez le cordon d'alimentation contre tout mauvais traitement physique ou mécanique en évitant par exemple de le crisper, de l'entortiller, de le pincer, de le prendre dans une porte ou de marcher dessus. Faites particulièrement attention aux branchements, aux prises murales et au point de sortie du cordon d'alimentation de l'appareil.

Attention les instructions doivent spécifier les éléments suivants

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient accompagnées ou qu'elles aient reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Surveillez les enfants afin qu'ils ne jouent pas avec le lave-vaisselle.

Instructions de mise à TERRE

Cet appareil doit être relié à la terre. En cas de défaillance ou de panne, la mise à la terre diminue le risque d'électrocution en fournissant une trajectoire de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon ainsi que d'une prise de mise à la terre. Cette prise doit être branchée à une prise adaptée – installée et reliée à la terre conformément à l'ensemble des normes et réglementations en vigueur dans la région.

ATTENTION - Un mauvais branchement du cordon de mise à la terre peut être à l'origine d'un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, vérifie auprès d'un électricien qualifié ou d'un agent de maintenance. Ne modifies pas la prise fournie avec l'appareil. Si elle n'est pas compatible avec votre prise murale, faites installer une prise appropriée par un électricien qualifié.

Mise au rebut des produits

1. Le pictogramme d'une poubelle barrée sur le produit indique que le produit est conforme à la Directive Européenne 2002/96/CE.
2. Tous les déchets électriques et électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers une conséquence par le gouvernement ou par les autorités locales.
3. Le traitement correct de votre vieux appareil contribue à protégerr l'environnement et la santé des personnes.
4. Pour plus d'informations sur le traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Attention

Tout travail électrique nécessaire à l'installation de cet appareil doit être effectué par un électricien qualifié ou par des personnes compétentes.

Tout travail de plomberie nécessaire à l'installation de cet appareil doit être effectué par un plombier qualifié ou par des personnes compétentes.

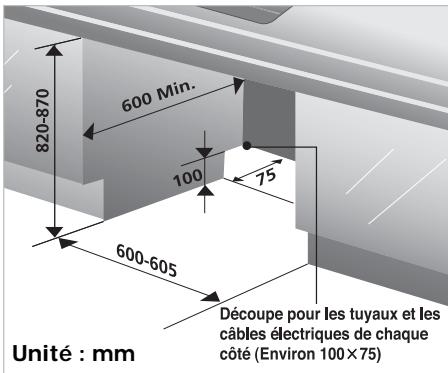

Etape 1: preparation de la NICHE d'encastrement

1 Ce lave-vaisselle est conçu pour s'encastrer dans une niche dont les cotes sont détaillées dans le schéma ci-dessous. 2 Placez le lave-vaisselle aussi proche que possible des raccordements d'arrivée et d'évacuation de l'eau. Pour un écoulement convenable des eaux, la distance entre l'appareil et les points de raccordement ne doit pas dépasser 3 mètres. 4 Si le lave-vaisselle doit être installé dans un coin, un espace minimal de 5cm est nécessaire entre le lave-vaisselle et tout meuble ou mur adjacent.

Si un meuble ou un plan de travail en aggloméré est placé à côté ou au-dessus du lave-vaisselle, veillez à l'étanchéiser à l'aide d'une peinture ou d'un enduit afin de prévenir tout gonflement dû à la vapeur.

Attention

Pour la sécurité des personnes, enlevez le fusible de la maison ou débrayez le disjoncteur avant l'installation. N'utilisez pas de rallonge ni d'adaptateur de prise de courant avec cet appareil. Les branchements électriques et les branchements de mise à la terre doivent être conformes aux normes électriques nationales, régionales et/ou locales.

1 Cet appareil doit être alimenté à la tension et à la fréquence qui conviennent comme précisé dans le manuel, et raccordé à un circuit individuel correctement relié à la terre, protégé par un disjoncteur ou par un fusible de 15 ampères minimum. 2 Le câblage doit être constitué de deux câbles avec mise à la terre. La prise d'alimentation doit être accessible et située à côté de l'appareil à 1,20 mètres. En aucun cas, elle ne doit être placée derrière l'appareil. (Voir page 7 Schéma A) 3 La prise d'alimentation électrique doit être correctement reliée à la terre; en cas de doute, faites-la vérifier par un électricien qualifié. Aucun autre appareil ne doit être branché à la même prise au moyen d'une multiprise ou de tout autre procédé.

Tension dangereuse

Indique les risques résultant de tensions dangereuses.

Remarque : en cas d'utilisation d'un symbole d'avertissement, il est indispensable de respecter les dispositions de la norme ISO 3864.

Etape 3: preparation du lavevaissellpeour l'installation

1. Couchez le lave-vaisse sur son dos. 2. Ajustez les pieds pour aligner la hauteur de l'appareil sur celle des meubles adjacents. Procedez comme expliqué par le schéma ci-dessous.

En enlevant le dessus de votre lave-vaisselle, vous gagnez 3 cm en hauteur pour l'encastrer sous plan de travail. De plus, vous pouvez visser les pieds du lave-vaisselle pour gagner jusqu'à 3 cm en hauteur.

Ajustez Vissez

Etape 4: installlez le lave-vaissellé dans la NICHE

1 Tous les ajustements de hauteur et d'équilibrage doivent être réalisés avant de positionner l'appareil à son emplacement final. Procédez à l'aide de la clé. 2 Glissez soigneusement le lave-vaiselle à l'intérieur de la niche. Assurez-vous que le tuyau d'évacuation situé à l'intérieur du meuble n'est ni entortillé ni étiré.

Attention

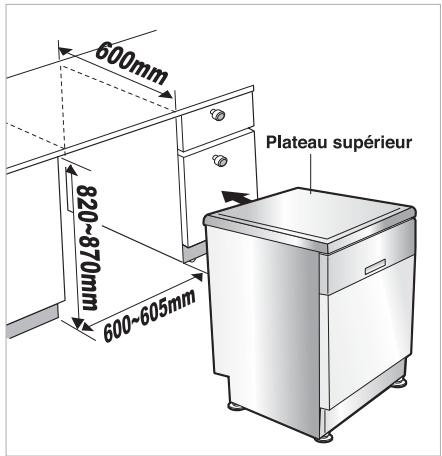

Si la hauteur de la niche est inférieure à 850 mm, vous devez retirer le plateau supérieur en dévissant les deux écrous situés à l'arrière de l'appareil.

Etape 5: raccordement au circuit d'evacuation

1 Si l'extrémité du tuyau d'évacuation ne s'adapte pas au circuit d'évacuation, procurez-vous auprès d'un plombier un joint en caoutchouc résistant à la chaleur et au détergent. 2 Les deux raccordements les plus fréquents sont représentés dans les schémas A et B.

Si l'évacuation des eaux usées se fait par le biais d'une canalisation en "S", veillez à ce que la partie coudée ne soit ni obstruée ni encrassée.

Respectez l'une des installations présentées ci-après afin de prévenir tout siphonage :

Lorsque le tuyau d'évacuation est raccordé à une canalisation en « S » ou au tout à l'égout, il doit être fixé sous le plan de travail pour suivre une trajectoire montante à la sortie de l'appareil puis descendante vers la canalisation.

Scheme A

Lorsque le tuyau d'évacuation d'eau est raccordé à une évacuation d'eau directe, il est essentiel que le raccordement ne laisse pas passer d'air. Consultez le schéma B

Schéma B: Raccordement au tout à l'égout

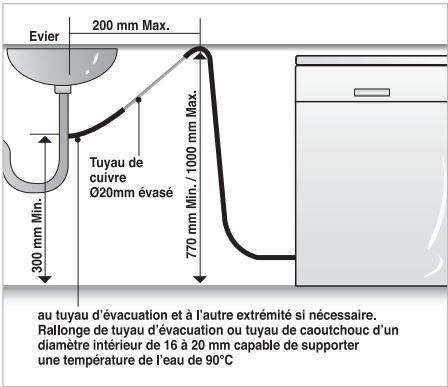

Étirement du tuyau d'évacuation

Etirez le tuyau d'évacuation selon la méthode représentée ci-dessous.

Attention

Lorsque vous raccordez ou étirez le tuyau d'évacuation, assurez-vous que celui-ci n'est pas entortillé. (Les courbures doivent avoir un rayon de 40 mm.)

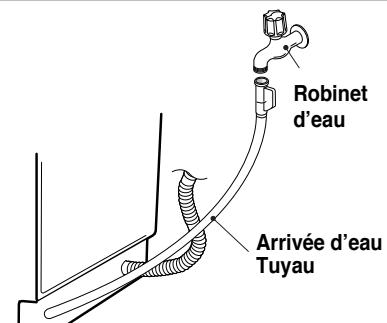

Raccordement à l'arrivée d'eau

1 Connectez le tuyau d'arrivée d'eau au robinet comme montré ci-dessous.

2 Le lave-vaisseau doit être connecté à une arrivée d'eau froide. Lors du raccordement au robinet, utilisez un produit d'étanchéité comme du ruban étanche ou de la filasse afin d'écarter tout risque de fuite.

Assurez-vous que le tuyau ne soit pas vrillé ou piégé.

Utilisez les tuyaux neufs fournis avec le lave-vaisselle et ne réutilisez pas les anciens tuyaux.

Derniere verification et assemblage

1 Vissez solidement à la main le tuyau d'alimentation à l'arrivée d'eau.

Branchez le cordon d'alimentation à une prise reliée à la terre et allumez l'appareil.

2 Après installation du produit, testez l'appareil à vide en utilisant le programme rapide.

Pendant ce cycle, assurez-vous de l'absence de fuites ainsi que du bon fonctionnement du lave-vaisselle.

Lorsque vous faites fonctionner ce produit pour la première fois, il est possible qu'il fasse du bruit. Dans ce cas, éteignez-le puis remettez-le en marche.

Etape 8 :

Après avoir installé le produit, si vous sentez quelque vapeur ou si vous constatez des frottements lors de l'ouverture et/ou de la fermeture de la porte vous nevezmettre l'appareil à niveau.

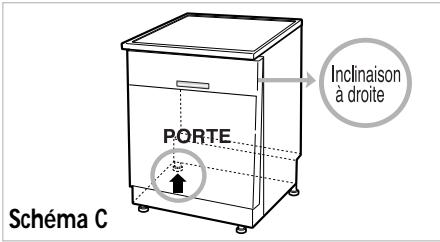

Cas 1. si la porte est inclinée à droite.

• Si la porte est inclinée à droite comme représenté sur le schéma C, suivre la procédure représentée ci-dessous jusqu'à ce que la porte fonctionne normalement. 1) Dévissez (dans le sens inverse de celui des aiguilles d'une montre) le pied arrêté gauche de l'appareil afin de le rehausser. 2) Vérifiez l'ouverture de la porte pour valider qu'il n'y ait plus de vapeur et/ou de frottements. Lorsque le produit est convenablement mis à niveau, aucune inclinaison, vapeur ou friction ne demeure.

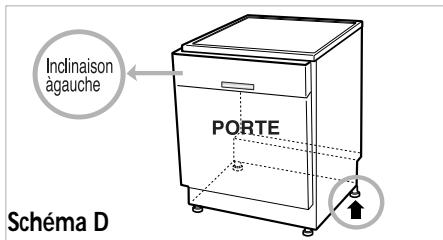

Cas 2. si la porte est inclinée à gauche.

• Si la porte est inclinée à gauche comme sur le schéma D, suivre la procédure représentée ci-dessous jusqu'à ce que la porte fonctionne normalement. 1) Dévissez (dans le sens inverse de celui des aiguilles d'une montre) le pied arrêté droit de l'appareil afin de le rehausser. 2) Vérifiez l'ouverture de la porte pour valider qu'il n'y ait plus de vapeur et/ou de frottements. Lorsque le produit est correctement mis en niveau, aucune inclinaison, vapeur ou friction ne subsiste.

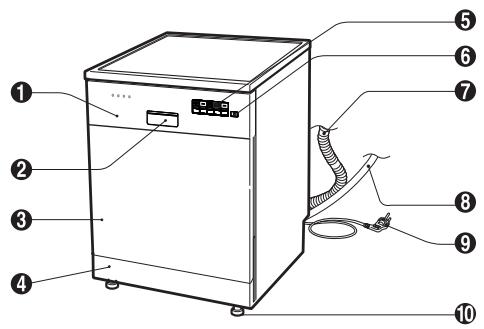

1. Panneau de commandes
2. Poignée de la porte
3. Porte
4. Plinthe
5. Écran d'affichage
6. Bouton Marche/Arrêt
7. Tuyau d'évacuation
8. tuyau d'arrivée d'eau
9. Cordon d'alimentation
10. Pied ajustable
11. Panier supérieur
12. Panier à couverts
13. Bac à produits (détremgent et liquide de rinçage)
14. Couvercle du condenseur de vapeur (séchage actif)

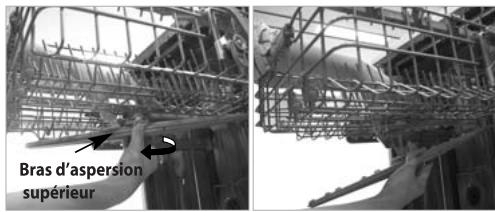

15. Bras d'aspersion supérieur

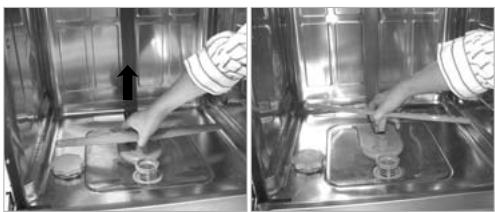

16. Bras d'aspersion inférieur

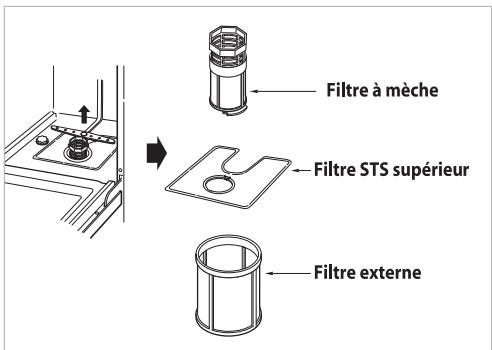

17. Filtre ASM
18. Panier inférieur
19. Bouchon du réservoir de sel

Accessoire

Entonnoir

L'apparence et les caractéristiques techniques peuvent varier sans avis préalable.

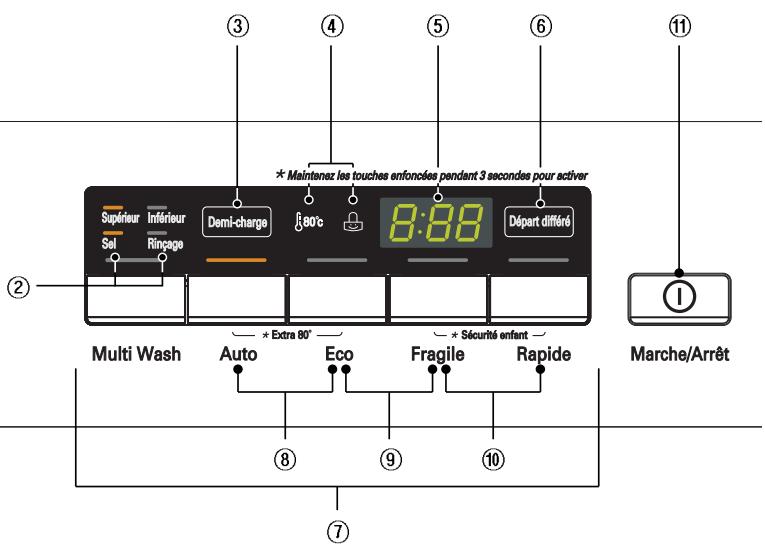

MODELE : D1418W(L, M, T, B, C, D)F(B, U) / D14028WH / D14029SL D1419W(L, M, T, B, C, D)F(B, U)

Lavage Rinçage Séchage Propre

MODELE : D1417W(L, M, T, B, C, D)F(B, U)

Lavage Rinçage Séchage Propre

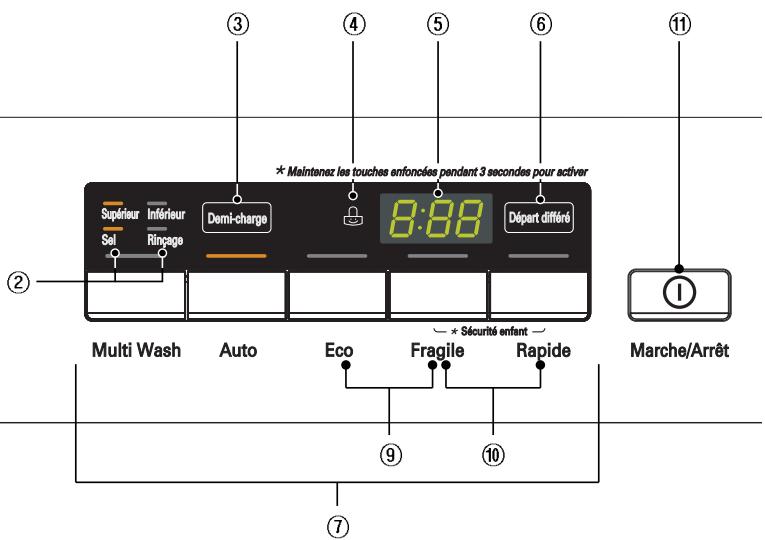

① Indicateur de processus

• Indique la phase du programme en cours.
• Les témoins lumineux Lavage, Rince et Séchage clignotent lors de chaque phase du processus de lavage.
• Le témoin lumineux Propre s'allume 4 minutes après la fin du processus.

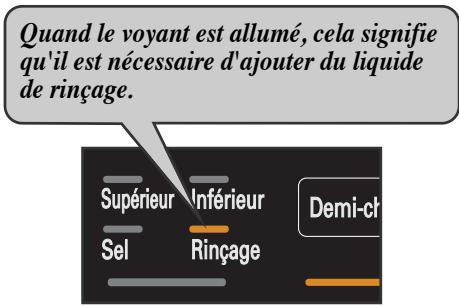

② Indicateurs sel et liquide de rinçage

• Sel : Rajoutez du sel spécialément adapté lorsque le témoin s'allume. Rinçage : Rajouter du liquide de rinçage lorsque le témoin s'allume.

③ Demi-charge

• Afin d'économiser de l'énergie, utilisez la fonction Demi-charge (panier supérieur ou inférieur) pour les petites quantités de vaisselle.
• Sélectionnez le panier désiré par pression successive sur la touche Demi-charge.
• Si vous ne sélectionnez pas cette fonction, les bras supérieurs et inférieurs fonctionneront en alternance.

4 Indicateurs sécurité enfants et extra

• Le témoin s'allumera lorsque le réglage Sécurité enfants est activé.
• Le témoin s'allumera lorsque le réglage Extra est activé.

※ selon modele

Temps restant

• Avant de démarrer, l'écran d'affichage indique la durée de fonctionnement du programme sélectionné.
• Après le démarrage, l'écran d'affichage indique le temps restant.
• En cas de problème, le lave-vaisselle affiche l'un des messages d'erreur suivants :

"OE", "FE", "IE", "EI", "HE", "CE", "LE", "tE" - Si ces lettres d'erreur sont affichées, veuillez vous reporter au guide de dépannage à la page 26 et suivez ce guide.

Départ différé

• Si vous souhaitez retarder le démarrage du Programme sélectionné, appuyez sur ce bouton avant d'appuyer sur le bouton Marche/Arrêt.
• Chaque pression sur ce bouton retarde la fin du cycle d'1 heure.
• La fin du cycle peut être retardée de 1 à 19 heures.

• Appuyez sur le bouton du programme de lavage désiré.

8 Extra selon modèle

• Lorsque la fonction Haute température est sélectionnée, la température de séchage peut aller jusqu'à 80°C. (Multi Wash, Auto, Eco)

9 Signal sonore

• Le lave-vaisselle doit être éteint.
• Le signal sonore peut être activé en appuyant simultanément sur les boutons Eco et Fragile pendant quelques secondes. L'écran d'affichage indiquera alors "On".
• Le signal sonore est automatiquement annulé lors d'une panne de courant.

Sécurité infant

• Fonction utilisée pour verrouiller et déverrouiller les boutons de commande afin d’empêcher les enfants de modifier les réglages.
• Pour activer ou désactiver la fonction Sécurité infant, appuyez en même temps sur les boutons Fragile et Rapide durant quelques secondes alors que le lave-vaisselle est en fonctionnement. Toutes les commandes seront désactivées à l'exception des boutons Sécurité infant et Marche/Arrêt.
• La mise hors tension du lave-vaisselle ne déverrouille pas la fonction Sécurité infant. Vous devez libérer le verrouillage infant Sécurité infant avant de pouvoir faire fonctionner le lave-vaisselle.

1 Marche/Arrêt

• Appuyez sur cette touche pour mettre l'appareil sous tension afin de l'utiliser.
• Pour des raisons de sécurité et d'économie d'énergie, l'appareil s'est arrêté automatiquement à la fin du cycle.
• En cas de surtension ou de perturbation de l'appareil, le courant peut être coupé automatiquement afin de préserver votre sécurité.

Réglage de la durée

• Vous devez vérifier la durée de l'eau et régler le niveau du système d'adoucissement avant de faire fonctionner le lave-vaisse.

Méthode 1

1) Renseignez-vous sur le niveau de dureté de l'eau dans votre région. (Votre société de distribution d'eau peut vous aider.) 2) Réglez le niveau du système d'adoucissement de votre lave-vaisselle en fonction du niveau de dureté de l'eau.

Reportez-vous à l'étape 2.

°dH	°fH	°Clarke	mmol/l	*L
0-3	0-6	0-4	0-6	K5
4-6	7-11	5-8	0,7-1,1	K1
7-9	12-16	9-11	1,2-1,6	K2
10-12	17-21	12-15	1,7-2,1	K5
13-16	22-29	16-20	2,2-2,9	K4
17-21	30-37	21-26	3,0-3,7	K5
22-30	38-54	27-38	3,8-5,4	K5
31-50	55-89	39-62	5,5-8,9	K1

(L) : Niveau du système d'adoucissement

Méthode 2

1) Vérifiez la durée de votre eau à l'aide de la bandelette réactive. 2) Procédure de test

① Immergez toutes les zones réactives de la bandelette pendant 1 seconde environ dans un bol rempli de votre eau du robinet (ne pas la passer sous l'eau courante!). ② Secouez pour faire tomber l'excédent de liquide de la bandelette et patientez 1 minute.

La bandelette passe de la couleur verte au rouge-violet en diverses zones réactives.

Comptez le nombre de zones rouge-violet sur la bandelette.

Niveau de dureté de l'eau

Nombre de zones (rouge-violé)	Dégré de durété					Qualité de l'eau	Niveau du système d'adouci-ssement
	°d	°e	°f	mmol/I (Ca+Mg)	mg/l Ca
1	<7	<9	<12,5	<1,3	<50	douce	H0, H1
2	7-14	9-17,5	12,5-25	1,3-2,5	50-100	peu calcaire	H2, H3
3	14-21	17,5-26	25-37	2,5-3,8	100-150	calcaire	H4, H5
4	>21	>26	>37	>3,8	>150	très calcaire	H6, H7

1°e=14.25mg/LCaCO3 1^ = 10mg / lCaCO_3 1°d=10mg/1CaO(=1,78°f) (= 1,25^)

3) Réglez le niveau du système d'adoucissement de votre lave-vaiselle en fonction du niveau de dureté de l'eau. Reportez-vous à l'étape 2.

Étape 2. réglage du niveau du système d'adoucissement de votre lave-vaisselle.

Dans le tableau ci-dessus, identifiez la fourchette correspondant à la valeur transmise par vos fournisseur d'eau (colonne ^ pour la France) et reportez-vous en bout de ligne pour connaître le réglage adequat. Le lave-vaiselle est programme en usine pour un niveau de durete de " H". Le niveau de durete de l'eau qui a ete programme dans la machine peut etre verifie et modifie par le biais du panneau de commande. 1. Le lave-vaisselle doit être atteint. 2. Appuyez simultanement sur les boutons Demi-charge et Marche/Arrêt et maintenez-les enfoncés. 3. Pour modifier le réglage:

À chaque fois que vous appuyez sur le bouton Demi-charge les figures changent une à une. L'affichage varie de “H” à “H”

1. Une fois le réglage de la durée correctement réglé, appuyez sur le bouton Départ différé.

Le réglage de la durée est alors sauvegardé.

Ce modèle est équipé d'un dispositif permettant d'adoucir l'eau calcaire. Veuillez donc lire ces remarques afin de l'utiliser comme il convient.

Afin d'obtenir de bons résultats de rinçage, le lave-vaiselle a besoin d'une eau douce, c'est à dire contenant peu voire pas de calcaire, dans le cas contraire, l'eau laisse des traces sur la vaisselle et à l'intérieur des compartments.

Si l'eau du robinet dépasse un certain niveau de durété, elle doit être adoucie, c'est à dire décalciée, afin qu'elle puisse être utilisée dans le lave-vaiselle.

Il est donc obligatoire d'ajouter un sel spécial dit sel regénérant dans le compartiment prévu à cet effet. La quantité de sel nécessaire à chaque lavage pour un adoucissement efficace est déterminée par la dureté de l'eau du robinet.

Mettre du sel régénérant

• Retirez le panier inférieur et dévissez le bouchon du compartiment à sel.
• Versez le sel à l'intérieur du compartiment à sel avant la première utilisation de votre lave-vaisselle. Utilisez l'entonnoir fourni pour un remplissage facile et propre. La capacité du compartiment de sel est d'environ 1,90kg. (Utilisez un sel régissant spécialement conçu pour les lave-vaisselle.)
• Après le remplissage, essuyez toute trace de sel ayant débordé afin de fermer le bouchon correctement.
• Vissez fermement le bouchon afin d'empêcher la pénétration de mousse savonnée susceptible d'entrainer des problèmes d'adoucissement de l'eau.

Pour le remplir

Pour replir le compartiment de liquide de rinçage, faites pivoter le bouchon dans le sens inverse de celui des aiguilles d'une montre et retirez-le. Remplissez le réservoir au maximum avec un liquide de rinçage de qualité, puis remplacez le bouchon et vissez-le.

Le liquide de rinçage est diffusé automatiquement au cours du dernier cycle de rinçage.

Le réglage du dosage convient à la plupart des installations. Si, après le lavage, vous remarquez des endroits flous, des traces ou des marques d'eau sur vos verres, il peut s'avérer nécessaire d'augmenter le dosage. À cette fin, retirez le bouchon, faites pivoter la flèche indicatrice vers un réglage plus important puis replacez le bouchon. Si les verres sont marqués ou s'il y a de la mousse au fond des verres ou au fond de la machine, sélectionnez un dosage plus faible.

1. Chargement de votre lave-vaisse

Pour une performance de lavage optimale, il est important que le lave-vaisse soit chargé correctement.

Avant de charger les articles à l'intérieur de l'appareil, vous devez vous débarrasser de la vaisselle des résidues de repas, en particulier les denrées non solubles tels que les os, les noyaux etc.

Pour un lavage optimal de votre vaisselle, suivre les recommandations ci-dessous :

Positionnez la vaisselle de façon à ce que l'eau entre en contact avec toutes les surfaces. - Les objets profonds ou de grande taille doivent être placés suivant un angle permettant un bon écoulement de l'eau et un séchage correct. Les articles sur lesquels demeurent des traces de brûlé doivent être trempés avant d'être chargés dans le lave-vaisselle.

2. Chargement du panier inférieur

Le panier inférieur convient davantage au chargement des assiettes plates et creuses, des plats, des poèmes, des casseroles, des couvercles et même des grilles de cuisson. Les assiettes devraient être placées verticalement et face au centre du panier. Les poèmes, les casseroles et les grands plats doivent être placés à l'envers.

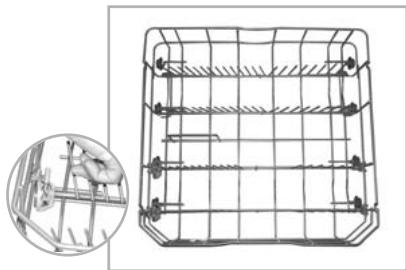

Comment charger le panier inférieur

Les rangées de pics rabattables situés dans le panier peuvent être abaisées afin de faciliter l'emplacement des poèles et des casseroles.

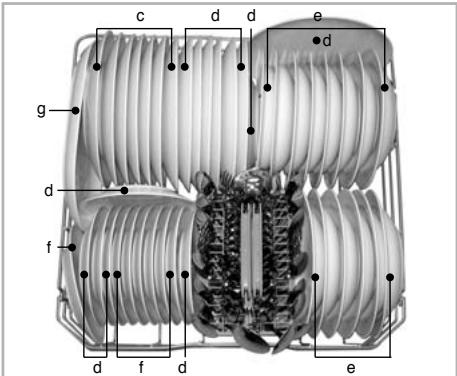

Exemple de charge (test énergétique)

c	Vianne	d	Oeuf	e	Avoine
f	Épinard	g	Margarine

Veillez à ce que les articles de grande taille n'empêchent pas l'ouverture du bac à produits.

3. Utilisation du panier à couverts

Les couverts doivent être mélangés à l'intérieur de chaque compartiment du panier à couverts afin d’empêcher l’accumulation d’articles identiques. Placez les couverts dans le panier, les manches vers le bas. Le couvercle peut être détaché de ses gonds et se clipser à l’écart du panier si vous décidez de ne pas vous en servir. Pour les couteaux, positionnez-les sur des emplacements séparés s’ils sont placés dans le panier supérieur.

Faites attention en chargeant et en déchargeant des articles tranchants.

Comment diviser le panier à couverts

Faites coulisser les deux paniers dans le sens opposé, puis séparez-les.

Exemple de charge (test énergétique)

Attention

Les couteaux et autres ustensiles pointus doivent être chargés dans le panier la pointe vers le bas ou placés en position horizontale.

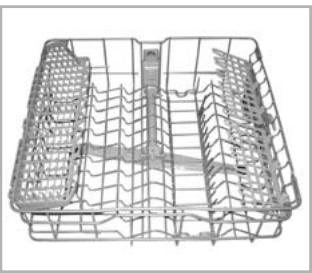

4. Chargement du panier supérieur

Le panier supérieur convient davantage au chargement des articles plus fragiles, des petites assiettes, des longs couteaux, des tasses, des verres et des articles en plastique lavables en lave-vaisselle. Les assiettes doivent être placées verticalement et face au centre du panier. Les tasses, les verres et les bolts doivent être placés à l'envers.

Une seconde rangée de tasses ou les ustensiles de cuisine peuvent être déposés sur les paniers à tasses pliables qui peuvent également servir de support pour les verres à pieds longs.

Veillez à ne pas bloquer la rotation du bras d'aspersion situé sous le panier supérieur.

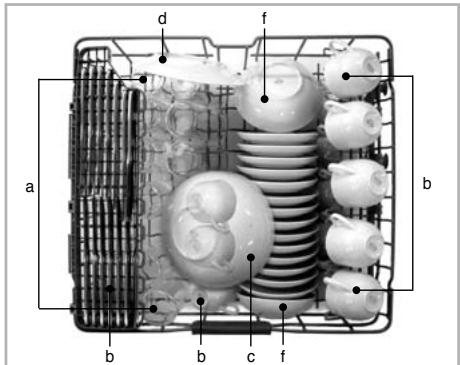

Exemple de charge (test énergétique)

a	Lait	b	Thé	c	Vienne
d	Oeuf	f	Épinard	g	Margarine

Articles non lavables en lave-vaisselle

L'association d'une eau à haute température et du détergent est susceptible d'endommager certains articles. C'est pourquoi nous vous recommandons de ne pas utiliser votre lave-vaiselle pour laver les articles ci-dessus :

Cuivre ou aluminium anodisé (teinte). Faïence peinte à la main, argentée ou décorée de feuilles d'or. Ustensiles en bois ou à poignée en bois. Ustensiles oxydables ou ne résistant pas à la rouille. Articles en plastique non lavables en lave-vaisselle. Ne pas utiliser l'option stérilisation pour les articles en plastique blanc que la lampe à ultra-violets pourrait endommager.

5. Ajustement du panier supérieur

Le panier supérieur peut être placé plus haut ou plus bas afin d'accueillir des articles de différentes tailles. Avant d'ajuster votre panier, assurez-vous qu'il soit bien vide. Vous pouvez modifier la position du panier en le surélevant jusqu'à la position haute ou en tirant les deux manettes situées sur les côtés du panier pour l'amener à la position basse. Nous vous conseillons, quand c'est possible, de faire en sorte que le panier reste en position horizontale. De plus, lorsque vous surélevez le panier, maintenez bien la partie centrale. (position indiquée)

Vérifiez que rien n'entrave la rotation du bras d'aspersion.

D1417w(l, m, t, b, c, d)f(b, u) d1418w(l, m, t, b, c, d)f(b, u) D14028WH / D14029SL (selon modèle)

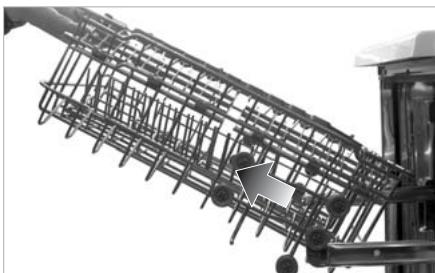

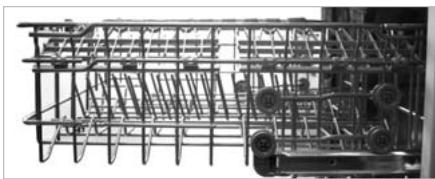

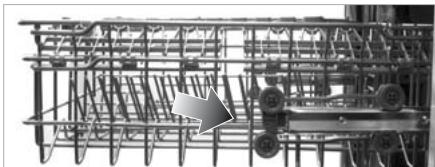

Le panier supérieur peut être placé plus haut ou plus bas afin d'accueillir des articles de différentes tailles.

Avant de régler le panier, assurez-vous qu'il est complètement vide et sortez-le.

Réinsérez le panier à la position voulue.

Dans la position standard, l'espace est réduit entre le panier supérieur et le panier inférieur.

Après le réglage, vérifie que rien n'entrave la rotation du bras d'aspersion.

Attention

Avant le réglage, assurez-vous que le support soit complètement vide.

Autrement, la vaisselle risque d'être endommagée et vous pouvez vous blesser.

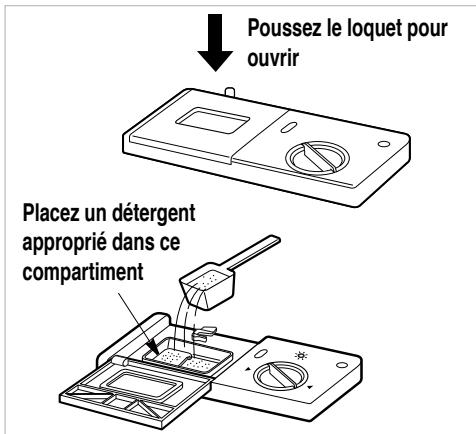

6. Ajout de détergent

• Le détergent doit être placé à l'intérieur du compartiment prévu à cet effet avant le démarrage de chaque programme.
• Veuillez suivre les instructions du fabricant du détergent imprimées sur la boîte pour définir la dose qui convient.
• Si vous vaisselle est modérément sale, vous pouvez utiliser moins de détergent que la dose recommandée.
• Le compartiment a une contenance de 15g et 25g.
• La quantité de détergent dépend du programme. Consultez le tableau de référence.

PROGRAMME	QUANTITE DE DÉTERGENT
Multi Wash	25g
Auto	20g
Eco	15g
Fragile	15g
Rapide	10g

• Après avoir ajouté le détergent, fermez le couvercle du réservoir.
• Le détergent est diffusé automatiquement pendant le fonctionnement du lave-vaiselle.
• Le couvercle du compartiment reste ouvert après le fonctionnement du lave-vaisse.

Renseignements relatifs au détergent

Utilisez uniquement du détergent de lave-vaisselle destiné à un usage domestique. (Les liquides-vaisselle ordinaires ne doivent pas être utilisés, car la mousse peut empêcher le bon fonctionnement de l'appareil.)

Attention

Le détergent utilisé est un détergent spécial lave-vaisselle et comme tous les produits chimiques domestiques il doit être considéré comme un poison et conservé hors de portée des enfants. A la fin de chaque programme de lavage, le compartiment de détergent devrait être vérifié et nettoyé de tout résidu éventuel.

Pour ajouter du liquide de rinçage

En raison du réglage de l'adoucissant et du nombre de lavages, il peut être nécessaire d'ajuster le niveau du liquide de rincege environ une fois par mois. Le niveau du liquide de rincege peut être vérifié de deux façons.

• Par le témoign de replissage situé sur le réservoir (lorsque la porte du lave-vaisselle est grande ouverte). Le noir indique une quantité suffisante de liquide de rincege. Translucide indique qu'il est nécessaire d'ajouter du liquide de rincege.

• Par le biais du témoin lumineux situé sur le panneau de commandes lorsque le lave-vaisselle est en fonctionnement.

Renseignements relatifs au liquide de rinçage

Le liquide de rinçage est nécessaire afin d'obtenir des plats sans tâches ni traces ainsi qu'un meilleur séchage. L'utilisation d'un produit de bonne qualité améliore la performance de lavage. Toutefois, une utilisation excessive peut conduire à un excès de mousse susceptible d'entraîner des fuites d'eau.

Pour ajouter du sel régénérant

Lorsqu'il n'y a plus de sel, le témoin de replissage s'allume automatiquement pendant le fonctionnement. Il faut alors ajouter du sel dès la fin du cycle.

Cependant, il est recommandé de toujours effectuer le rechargement en sel (comme mentionné page précédente) juste avant le démarrage de l'utilisation suivante afin d'évacuer immédiatement tout excès de solution salée.

Le voyant s'allume quand il n'y a plus de sel. Il tient d'en ajouter dès que possible.

Remarque

• Après le rechargement en sel, la diode peut mettre du temps à s'éteindre.
• Lorsque la commande est réglée sur "H0"
• Il n'est pas nécessaire de recharger en sel car aucun sel ne sera utilisé pendant le fonctionnement du lave-vaiselle.
• Si la commande est réglée entre "H1" et "H7", il faut alors ajouter du sel dans le réservoir.

Attention

Ne versez pas de détergent dans le compartiment à sel spécial. Cela détruirait le dispositif d'adoucissement de l'eau.

8. Séchage

À la fin du programme, il est recommandé d'ouvrir la porte en grand pour évacuer l'éventuelle humidité résiduelle.

9. Contrôle d'énergie (EN50242)

Appareil charge conformément aux caractéristiques techniques normales. - Exemple de lave-vaiselle charge: p.15 à 17 - Capacité : 14 couverts Programme de référence : Eco - Réglage du liquide de rinçage : 4 - Nettoyage de référence : 8g de détergent sur la surface intérieure de la porte et 27g dans le déverseur de détergent. - Le panier supérieur à hauteur ajustable doit être en position haute.

Appuyez sur le bouton "Marche/Arrêt". Vérifiez le niveau de sel et de liquide de rinçage.

Les témoins lumineux correspondants s'allument lorsqu'un rechargement s'avère nécessaire.

Ouvrez la porte et vérifiez les filtres

Assurez-vous qu'ils sont propres et correctement positionnés (Consultez les consignes d'entretien par l'utilisateur).

Chargez la vaisselle

Retirez tout résidu de nourriture.

Tirez le panier inférieur vers l'extérieur et disposez la vaisselle et les couverts à l'intérieur.

Tirez le panier supérieur et disposez les tasses, verres, etc. à l'intérieur.

Attention

Ne chargez pas d'articles dans le panier supérieur lorsque le panier inférieur est sorti et charge.

Assurez-vous que les bras d'aspersion peuvent pivoter librement. Mesurez la quantité de détergent.

Ajoutez la quantité de détergent nécessaire à l'intérieur du réservoir. Refermez le couvercle du déverseur.

Réglage et démarrage du programme

Appuyez sur le bouton du programme pour sélectionner le programme. L'appareil démarre après 10 secondes. Si nécessaire, sélectionnez les options.

correspondantes au programme désiré.

Le voyant du programme s'allume et les cycles du programme se succèdent.

Avant le démarrage, l'écran d'affichage indique la durée du programme sélectionné.

Après le démarrage, l'écran d'affichage montre le temps restant. Le temps indiqué sur l'écran d'affichage commencera à diminuer d'une minute à l'autre. Si la porte est ouverte pendant le fonctionnement du programme, un dispositif de sécurité garantit l'arrêt de la machine.

Une fois la porte refermée, le programme redémarrera ou il avait été interrompu.

Une fois le programme terminé, le message "End" s'affiche sur l'écran numérique pendant quelques secondes.

Le lave-vaisselle s'éteint automatiquement pour des raisons de sécurité et d'économie d'énergie.

Si la fonction "Séchage ^+" est sélectionnée, l'afficheur indique "Càd" pour signifier que le lave-vaisselle est en mode "Séchage ^+. Le lave-vaisselle s'est éteint ensuite automatiquement.

Attention

Videz d'abord le panier inférieur puis le panier supérieur; cela évitera à l'eau résiduelle éventuelle de s'écouler du panier supérieur sur la vaisselle située dans le panier inférieur.

Attention

Il est généralement déconseilé d'ouvrir la porte lorsque l'appareil fonctionne; si la porte est néanmoins ouverte, un dispositif de sécurité fait en sorte que l'appareil s'arrête. Faites attention en cas d'ouverture de la porte au cours de la phase à haute température ou immédiatement après la fin d'un programme, de la vapeur pourrait s'échapper de l'appareil.

Attention

La porte ne doit pas rester en position ouverte, sinon elle risque de provoquer des chutes.

La pression, la tension et le temps de fonctionnement peuvent varier en fonction de la température de l'eau. Le temps de fonctionnement ne comprend pas le processus "Séchage + (30 minutes)". Selon modèle.

Programme	LAVAGE		RINÇAGE				SECHAGE	SECHAGE +
	Pré-lavage	Lavage principal	Rinçage 1	Rinçage 2	Rinçage 3	Chau ffage
Multi Wash	40°C	60°C				70°C
Auto	La séquence des programmes est optimisée et adaptée conformément à la salissure de la vaiselle.
Eco		43°C				60°C
Fragile		45°C				70°C
Rapide		50°C	50°C			65°C		automatiquement selectionné

Ce programme assure le lavage des paniers supérieur et inférieur à l'aide de jets de différentes intensités.

La vaisselle du panier inférieur est lavée avec des jets plus puissants pour éliminer la saleté tenace, tandis que le panier supérieur reçoit des jets d'intensité normale pour les articles plus délicats.

Ceci garantit un nettoyage optimal pour les charges mixtes comprenant des articles en porcelaine fine et des verres à pied.

Automatique

Pendant le programme Auto, un capteur électronique mesure l'opacité de l'eau et détermine le degré de salissure de la vaisselle. Le programme ajuste automatiquement le temps de lavage et la température de l'eau.

Ce programme permet donc d'optimiser les consommations d'eau et d'énergie.

Le "F" sur l'écran signifie que le capteur est en train de mesurer l'opacité de l'eau.

Éco

Ce programme est destiné aux charges quotidiennes peu sales. C'est le programme de référence.

Fragile

Ce programme est destiné au lavage des articles fragiles comme les verres.

Rapide

Ce programme permet le lavage rapide de vaisselle et de couteaux peu sales ou qui viennent d'être utilisés. Il dure 40 minutes, mais la fonction S'échage + est automatiquement sélectionnée (+30 minutes). Il suffit de la désélectionner si vous souhaitez laver en 40 minutes seulement.

Redémarrage automatique

Si la machine s'arrête à cause d'une défaillance électrique, le cycle reprendra automatiquement là où il s'était arrêté.

Afin de prévenir les problèmes et le mauvais fonctionnement de l'appareil, il est important de vérifier et d'examiner régulièrement les filtres et les bras d'aspersion.

Filtres

• Retirez d'abord le panier inférieur.
• Tournez le filtre à mèche dans le sens inverse de celui des aiguilles d'une montre afin de le retirer.
• Retirez le filtre à mèche, le filtre STS supérieur et le filtre externe.
• Nettoyez-les si cela s'avère nécessaire.
• Remettez-les en place dans l'ordre inverse.

Nettoyez le filtre après chaque utilisation pour obtenir un résultat de lavage optimum. Avant d'utiliser votre lave-vaisselle, vérifiez que le filtre est correctement assemblé. S'il ne l'était pas, le résultat de lavage ne serait pas satisfaisant.

Bras d'aspersion inférieur

• Vérifiez que les orifices des jets d'eau ne sont pas obstrués par des résidus de nourriture.
• Lorsque cela s’avère nécessaire, retirez le bras en le tirant vers le haut.
• Nettoyez le bras d'aspersion et remettez-le en place en le tirant vers le bas.

Bras d'aspersion supérieur

Tirez le panier supérieur en avant. - Vérifiez que les orifices des jets d'eau ne sont pas bloqués par des résidus de nourriture. Lorsqu'un nettoyage s'avère nécessaire, retirez le bras en dévissant l'écrou. - Nettoyez le bras d'aspersion et remettez-le en place en suivant l'ordre inverse.

En cas de problème avec votre appareil, contactez un réparateur/agréé. Avant de contacter un réparateur, vérifiez les recommandations ci-dessous afin de voir si vous êtes en mesure de résoudre seul ce problème.

Problème	Causes possibles	Solution
Les témoins ne s'allument pas lorsque l'appareil est en marche.	· La prise est mal branchée. · Le fusible est grillé ou le disjoncteur s'est déclenché. · L'électricité de la maison a été coupée.	· Vérifiez que l'appareil soit correctement branché à la prise murale. · Vérifiez que la prise murale soit bien alimentée. · Appelez le service après vente.
L'appareil ne démarre pas.	· La porte n'est pas complètement fermée. · Le bouton "Marche" n'est pas enforcé.	· Fermez la porte · Appuyez sur le bouton Départ./Pause
Les bras d'aspersion ne pivotent que par à-coup.	· Le montant du bras d'aspersion est bloqué par des résidues de nourriture. (Nettoyez les troughs du bras d'aspersion).	· Nettoyez les orifices du bras multi-jet
Un dépôt blanc demeure dans le lave-vaisse après le lavage.	· Les niveaux de détergent ou de liquide de rincege sont mauvais. · Il n'y a plus de sel dans le compartment de sel. · Le bouchon du compartment de sel est mal visse.	· Vérifiez le détergent et le liquide de rincege. · Vérifier le niveau de sel et le bouchon du réservoir.
Il reste des traces sur les verres.	· Il n'y a pas assez de liquide de rincege.	· Mettre du liquide de rincege. · Ajustez le niveau du liquide de rincege.
Les résultats du séchage ne sont pas satisfaisants.	· Il n'y a pas assez de liquide de rincege.
Les résultats du lavage ne sont pas satisfaisants.	· La quantité de détergent est incorrecte. · Les ustensiles sont mal disposés ou les paniers sont surcharges. · Les filtres sont encrassés. · Les orifices du jet d'eau du bras d'aspersion sont bouchés. · La rotation des bras d'aspersion est bloquée par des ustensiles. · Le mauvais programme a été selectionné.
L'eau n'est pas pompée puis évacuée. (L'écran affiche le code "OE")	• Le tuyau d'évacuation est entortillé. • Le filtré est encrassé. (Nettoyez le filtré) • Défaillance du moteur (moteur principal ou de celui de la pompe de vidange).	• Redressez le tuyau d'alimentation. • Nettoyez le filtré • Appèlez le service après vente si le problème demeure.
L'écran affiche le code "IE"	• L'eau n'arrive pas. (Le robinet est fermé). • La vanne d'acciviée d'eau est bloquée par le dispositif de sécurité afin d'éviter les fuites.	• Vérifiez le robinet d'eau. • Contactez le service après vente si le problème demeure.
L'écran affiche le code "EI" (La pompe de vidange a automatiquement fonctionné.)	• Fuite d'eau au niveau des raccordements des tuyaux.
L'écran affiche le code "FE" (La pompe de vidange a automatiquement fonctionné.)	• Une quantité d'eau anormalement élevé dans l'appareil. • L'électrovanne est en difficulté.
L'écran affiche le code "HE".	• Le circuit de chauffage fonctionné mal.	• Fermez l'acciviée d'eau et débranchez l'appareil. • Contactez le service après vente
L'écran affiche le code "tE".	• Thermistance défaillante ou température anormalement élevé de l'eau d'alimentation.
L'écran affiche le code "LE".	• Défaillance du moteur.
L'écran affiche le code "CE".	• Défaillance du moteur.

Il ne s'agit pas de codes d'erreur indiquant un dysfonctionnement.

Code	Description
L'afficheur indique le code "PF".	Ce code indique qu'il y a eu une coupure de courant. Cette fonction protège le lave-vaisselle en cas de panne de courant ou si l'alimentation du lave-vaisselle est interrompue. Lorsque l'alimentation revient et que vous appuyez sur une touche, ce code est affchéé pendant 10 secondes, puis disparait.
L'afficheur indique le code "Cd".	"Cd" signifie "Séchage+". Il s'agit d'un cycle de séchage supplémentaire pour optimiser les performances de séchage du programme rapide. Ce cycle fonctionne pendant 30 minutes supplémentaires après la fin du programme. Il peut être interrompu à tout moment en ouvrant la porte.
L'afficheur indique le code "CL".	"CL" signifie "Sécurité enfants". Cette fonction sert à verrouiller et déverrouiller les boutons de commande afin d'empêcher les enfants de modifier les réglages. Elle ne peut être activée que pendant le cycle de lavage.
L'afficheur indique le code "F".	Le code "F" signifie que le capteur est en train de mesurer la clarté de l'eau. Après 5 minutes de fonctionnement du capteur (hormis évacuation et replissage), l'afficheur indiquera le temps de traitement.
L'afficheur indique un chiffre entre 1 et 19.	Il ne s'agit pas d'un code d'erreur, mais du réglage pour le départ différé. Pour annuler cette fonction, éteignez le lave-vaisselle. Pour changer de programme et d'options, ouvrez la porte et seLECTIONnez un autre programme et une autre option. Le décompte se poursuivra une fois la porte reférémée.

D14028WH / D14029SL

D1417W(L, M, T, B, C, D)F

D1418W(L, M, T, B, C, D)F

Capacité	14 couverts
Poids	Voir l'étiquette de signalisation
Alimentation	Voir l'étiquette de signalisation
Consommation	Voir l'étiquette de signalisation
Pression de l'eau d'alimentation	50 ~ 800 kPa

Life's Good
