MX-E870 - Chaîne Hi-Fi SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne Hi-Fi compacte avec lecteur CD/MP3/WMA, tuner FM/AM, enregistrement USB
Marque	Samsung
Modèle	MX-E870
Dimensions (L x H x P)	294 x 410 x 433,5 mm
Poids	6,63 kg
Alimentation	CA 230 V (selon région, vérifier la plaque signalétique)
Consommation électrique	Voir l'étiquette au dos de l'appareil
Puissance de sortie (MX-E870/E871)	Avant : 320 W/CH (6 Ω), Arrière : 160 W/CH (12 Ω), Caisson : 320 W/CH (6 Ω) – Total 1600 W MAX THD
Formats audio supportés	CD audio, CD-R/RW, MP3, WMA
Tuner	FM (avec antenne fournie) et AM (en option)
Fonctions principales	Lecture CD/MP3/WMA, changeur 3 disques, enregistrement USB, karaoké (microphone), GIGA SOUND, modes EQ, Party, LED lighting, lecture USB, minuterie/sleep
Entrées audio	AUX IN 1 (façade), AUX IN 2 (arrière), USB 1 et USB 2, microphone (3,5 mm)
Sorties audio	Casque (PHONE 3,5 mm), enceintes avant/arrière/caisson
Accessoires inclus	Antenne FM, guide utilisateur, télécommande (piles optionnelles), rondelles d'espacement et supports arrière (pour MX-E870/E871)
Entretien et nettoyage	Nettoyer les disques avec un chiffon doux de l'intérieur vers l'extérieur ; éviter la condensation ; ne pas obstruer la ventilation
Sécurité	Produit laser de classe 1 ; ne pas exposer à la pluie ni à l'humidité ; débrancher en cas d'orage ; ne pas ouvrir le capot (risque d'électrocution)
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur ; contacter un technicien qualifié

FOIRE AUX QUESTIONS - MX-E870 SAMSUNG

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise murale fonctionne. Si le problème persiste, contactez le service après-vente Samsung.

Pourquoi n'y a-t-il aucun son ?

Assurez-vous que les enceintes sont correctement connectées aux bornes (L/R) et que le volume n'est pas au minimum. Vérifiez aussi que la source sélectionnée (CD, USB, tuner) est en cours de lecture.

La télécommande ne fonctionne pas, que faire ?

Replacez les piles en respectant les polarités (+) et (-). La portée est d'environ 7 mètres en ligne droite. Dirigez la télécommande vers le capteur de l'appareil.

Impossible d'éjecter le disque du lecteur CD.

Appuyez sur le bouton OPEN/CLOSE. Si rien ne se produit, mettez l'appareil hors tension puis rallumez-le. Si le problème persiste, contactez un technicien.

La réception radio est mauvaise, comment l'améliorer ?

Déplacez l'antenne FM fournie pour trouver la meilleure réception. Si nécessaire, installez une antenne FM extérieure (non fournie) en la branchant à la prise FM arrière.

Comment régler le minuteur pour s'endormir avec de la musique ?

Appuyez sur SLEEP sur la télécommande pour régler la durée (de 1 à 90 minutes). L'appareil s'éteindra automatiquement à la fin du compte à rebours.

Comment enregistrer un CD sur une clé USB ?

Branchez une clé USB formatée en FAT sur le port USB 2 (REC). Lancez la lecture du CD, puis appuyez sur USB REC (télécommande) ou USB 2 REC (appareil). L'enregistrement commence. Appuyez sur STOP pour terminer.

Puis-je utiliser un microphone pour chanter ?

Oui, branchez un microphone (prise 3,5 mm) sur la façade. Appuyez sur MY KARAOKE pour activer la suppression des voix. Réglez le volume du micro avec MIC VOL+/-. Attention : le micro ne fonctionne pas en mode AUX ou TUNER.

Comment connecter un lecteur MP3 externe ?

Utilisez un câble audio (jack 3,5 mm) pour relier la sortie du lecteur à la prise AUX IN 1 (façade) ou AUX IN 2 (arrière). Sélectionnez ensuite la source AUX avec le bouton TUNER/AUX.

Comment nettoyer un disque qui saute ou grésille ?

Essuyez délicatement le disque avec un chiffon doux et non pelucheux, en allant du centre vers les bords. Évitez les solvants. Si le disque est rayé, remplacez-le.

MODE D'EMPLOI MX-E870 SAMSUNG

manuel d'utilisation

Imaginez les possibilités

Merci d'avoir acheté ce produit Samsung.

Pour obtenir notre service complet, veuillez enregistrer votre produit sur

www.samsung.com/register

Avertissements de sécurité

POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L'ARRIÈRE).

LES PIÈCES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L'UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION.

Ce symbole indique la présence d'une tension dangereuse dans l'appareil, présentant un risque d'électrocution ou de blessures.	ATTENTION : AFIN D'ÉVITER TOUT RISQUE D'ÉLECTROCUTION, LA BROCHE LA PLUS LARGE DE LA FICHE DOIT ÊTRE TOTALEMENT INSÉRÉE DANS LE TROU PLUS LARGE.	Ce symbole indique les directives importantes qui accompagnent le produit.

AVERTISSEMENT

- Afin de réduire tout risque d'incendie ou d'électrocution, n'exposez jamais cet appareil à la pluie ou à l'humidité.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LÁSER CLASE 1

ATTENTION

• Évitez toute projection d'eau sur l'appareil et ne posez jamais d'objet contenant un liquide dessus (ex : un vase).
• La fiche permet de débrancher l'appareil et doit toujours être facilement accessible.
• Cet appareil doit toujours être branché à une prise de courant alternatif reliée à la terre.
• Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale, il faut donc que cette dernière soit facilement accessible.

Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1.

L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifiées ci-dessus peuvent conduire à une exposition à des radiations dangereuses.

ATTENTION

- DES RAYONS LASER INVISIBLES SONT PRÉSENTS LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILLAGE SONT CIRCONVENUS. ÉVITEZ L'EXPOSITION AUX RAYONS.

Accessoires

Vérifiez que vous disposez bien des accessoires suivants.

Antenne FM

Guide de l'utilisateur

Télécommande/Batteries (en option)

Connecteur-adaptateur (en option)

Rondelles d'espacement (8 pièces) (MX-E870/E871 uniquement)

Supports amière 4 pièces /Ms 16 pièces (MX-E870/E871 uniquement)

• Les fi gures et illustrations de ce manuel d'utilisation sont fournies à titre de référence et peuvent différer de l'apparence réelle de l'appareil.
• Des frais d'administration peuvent vous être facturés si
  a. un technicien intervient à votre demande et que le produit ne comporte aucun défaut(c.-à- d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation)
  b. vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
• Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Précautions

- Assurez-vous que l'alimentation en c.a. de votre habitation est conforme à la plaque d'identification située au dos de votre appareil.

- Posez votre appareil à plat sur un meuble stable en veillant à lais ser un espace de 7,5 à 10 cm autour de l'appareil afin d'assurer sa ventilation correcte.

- Ne le posez pas sur des amplificateurs ou autre appareil qui risque de chauffer.

Veillez à ne pas obstruer les orifices de ventilation.

- Ne posez rien sur l'appareil.

- Avant de déplacer l'appareil, assurez-vous que le compartiment du disque est vide.

- Pour couper complètement l'alimentation de l'appareil, en particulier lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée, retirez la fiche de la prise murale.

- En cas d'orage, retirez la fiche c.a. de la prise murale. Les pointes de tension dues aux éclairs pourraient endommager l'appareil.

- N'exposez pas l'appareil à la lumière directe du soleil ni à d'autres sources de chaleur. L'appareil pourrait surchauffer et mal fonctionner.

- N'exposez pas l'appareil à l'humidité ni à aucune source de chal eur excessive et éloignez-le des appareils générant des ondes magnétiques ou des champs électriques intenses (ex. : haut-parleurs).

- Débranchez le câble d'alimentation de l'alimentation en c.a. en cas de dysfonctionnement.

- Cet appareil n'est pas conçu pour un usage industriel. Il est uniquement réservé à un usage privé.

- De la condensation peut se former si votre appareil ou votre disque a été entreposé dans un endroit exposé à des tempéra tures basses. Si l'appareil doit être transporté pendant l'hiver, attendez environ 2 heures pour qu'il s'adapte à la température de la pièce avant de l'utiliser.

- Les piles utilisées avec cet appareil contiennent des produits chi miques dangereux pour l'environnement. Ne les jetez pas avec les ordures ménagères.

- Prévoyez un espace pour la ventilation d'au moins 15 cm sur les côtés et à l'arrière de la chaîne.

- Placez les haut-parleurs à une bonne distance de chaque côté du système pour assurer un son stéréo correct.

- Orientez les haut-parleurs en direction de la zone d'écoute.

Manipulation et rangement des disques - Précautions

De petites éraflures sur un disque risquent de réduire la qualité du son et de l'image ou de les faire sauter.

Prenez garde à ne pas rayer les disques lorsque vous les manipulez.

Manipulation des disques

• Ne touchez pas la face de lecture du disque.
• Tenez le disque par les tranches afin de ne pas laisser de traces de doigts sur la surface.
• Ne collez pas de papier ou de ruban adhésif sur le disque.

Rangement des disques

• N'exposez pas les disques à la lumière directe du soleil.
• Rangez-les dans un endroit frais et aéré.
• Rangez-les dans des pochettes propres.Position nez-les verticalement.
• Évitez les salissures sur les disques.
• N'insérez jamais de disques fendus ou rayés.

Manipulation et rangement des disques

Si un disque présente des traces de doigts, nettoyez-le à l'aide d'un peu de nettoyant doux dilué dans de l'eau et essuyez avec un chiffon doux.

• Lors du nettoyage, essuyez doucement de l'intérieur vers l'extérieur du disque.
• De la condensation peut de former lorsque de l'air chaud entre en contact avec des parties froides situées à l'intérieur de l'appareil. En cas de condensation à l'intérieur de l'appareil, celui-ci risque de ne pas fonctionner correctement. Si cela se produit, retirez le disque et attendez une à deux heures en laissant l'appareil sous tension.

Types et formats des disques

Cet appareil ne prend pas en charge les fichiers sécurisés (DRM).

Disques CD-R

• Il est possible que certains disques CD-R ne puissent pas être lus selon l'appareil ayant servi à l'enregistrer (graveur de CD, PC) et l'état du disque.
• Utilisez des disques CD-R 650 Mo/74 minutes. N'utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu'ils ne puissent pas être lus.
• Il est possible que certains supports CD-RW (réinscriptibles) ne puis sent pas être lus.
• Seuls les disques CD-R correctement finalisés peuvent être lus intégralement. Si la session est fermée alors que le disque n'est pas finalisé, vous risquez de ne pas pou voir lire le disque intégrale ment.

Disques MP3 CD-R

• Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
• Les noms des fichiers MP3 ne doivent contenir aucun espace ni caractère spécial (./=+).
• Utilisez des disques enregistrés à une vitesse de compres sion/décompression supérieure à 128 Kbits/s
• Seuls les fichiers possédant les extensions « mp3 » et « MP3 » peuvent être lus.
• Seuls les disques gravés en multisessions consécutives peuvent être lus. Si un disque multisession contient. Un segment vierge, il pourra être lu uniquement jusqu'au seg ment vierge.
• Si un disque n'est pas finalisé, l'appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Pour les fichiers encodés au format VBR (Variable Bit Rate), c'est-à-dire les fichiers ayant à la fois un débit binaire faible et un débit binaire élevé (ex. : 32 Kbits/s à 320 Kbits/s), le son risque de sauter lors de la lecture.
• Un maximum de 999 pistes par CD peut être lu.
• Formats audio pris en charge: WMA 56 à 128 Kbits/s Débit binaire.

Sommaire

Nous vous remercions d'avoir acheté ce Système mini-compact SAMSUNG.

Veuillez prendre le temps de lire ces instructions.

Elles vous permettront d'utiliser votre appareil avec facilité et de bénéficier pleinement de ses fonctionnalités.

Avertissements de sécurité ....2

Accessoires 2

Précautions ....3

Manipulation et rangement des

disques - Précautions ......3

Types et formats des disques ....3

Sommaire ....4

Description 4

Panneau supérieur avant ....4

Façade supérieur avant ....5

Panneau arrière ....6

Télécommande ....7

Fonction d'affichage ....7

Connexion d'un microphone ....8

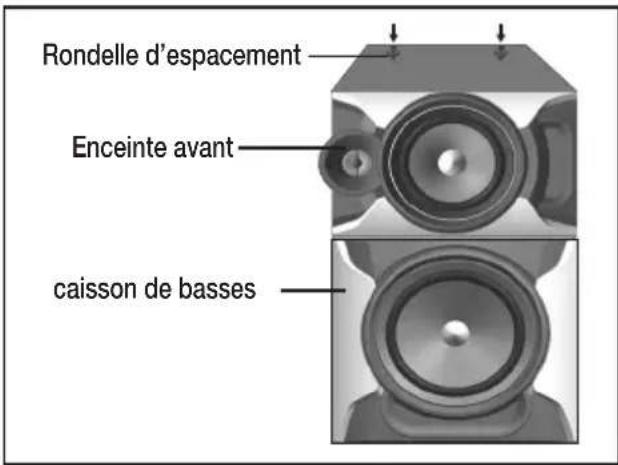

Empilage des enceintes (MX-E870/E871

uniquement) 8

Chargement et changement des disques

compacts....9

Lecture CD/MP3/WMA-CD 9

Sélection d'un CD dans le changeur de

disque ....10

Sélection d'une piste ....10

Recherche rapide d'une piste/d'un

dossier ....10

Recherchez d'un passage musical

particulier sur un CD ....10

Répétition d'une ou de toutes les

pistes sur les CD ....10

Lecture répétée de la section A-B .....10

Saut de 10 plages ....11

Programmation CD 11

Vérification et modification des

plages programmées ....11

Fonction Auto Change (Chang. auto) .....11

Lecture USB 12

Sélection d'une piste sur un

périphéerque USB ......12

Recherche rapide de dossier .....12

Répétition ......12

Utilisation de la recherche rapide .....12

Pour supprimer un fichier ....12

Pour sauter les 10 pistes suivantes .....12

Écoute de la radio ....13

Sélection d'une station de radio

enregistrée ....13

Réglage de l'horloge ....13

Fonction de minuterie ....14

Annulation de la minuterie ....14

Fonction d'enregistrement .....15

Vitesse d'enregistrement .....15

Sélection du mode EQ ....16

Sélection du mode USER EQ ....16

Mode DYNAMIC SPOT ....16

Mode Stadium 16

Fonction GIGA SOUND....16

Fonction LED LIGHTING ....16

Fonction Party 16

Dépannage ....17

Caractéristiques ....18

Description

Panneau supérieur avant

1. Commande LED LIGHTING

2. LED LIGHTING

Description

Façade supérieur avant

1. Touche POWER

- Appuyez sur ce bouton pour changer le mode de votre système mini compact.

2. Touche LED LIGHTING

1. Écran d'affichage

2. Commande EASY SEARCHING JOG

3. Touche Recherche/Saut

4. Touche MP3/CD

5. Touche TUNER/AUX

6. Touche EQ

7. Touche AUTO CHANGE

8. Touche PARTY

9. Touche STOP

10. Touche RETURN

11. Touche DELETE

12. Touche DISC CHANGE

13. Bouton de sélection DISC (DISQUE)

14. Compartiment DISQUE compact

15. Prise USB 1

16. Prise MIC

17. Prise AUX IN 1

Connexion d'un composant externe composants tels qu'un lecteur MP3.

- Raccordez la prise AUX IN 1 située en façade du Système mini-compact à la prise Sortie Audio du composant externe/lecteur MP3.

- Appuyez sur la touche TUNER/AUX pour sélectionner l'entrée AUX 1. Vous pouvez sélectionner AUX 1 en appuyant sur la touche FUNCTION de la télécommande.

20. Prise PHONE

Branchez un casque muni d'une prise de diamètre 3,5 dans la prise PHONE (TÉLÉPHONE).

• Les enceintes ne sont plus utilisées pour l'émission du son.
• L'utilisation prolongée du casque à un volume élevé est susceptible de provoquer des troubles auditifs.
• Si vous utilisez le casque d'écoute, la fonction GIGA SOUND sera automatiquement désactivée. Elle restera désactivée même si vous retirez le casque d'écoute.

21. Prise USB 2 REC

1. Touche OPEN/CLOSE
2. Touche ENTER
3. Touche PLAY/PAUSE
4. Touche REC SPEED
5. Touche USB 2 REC
6. Touche USER EQ
7. Touche USB 2
8. Touche USB 1
9. Touche Recherche/Saut
10. Commande MASTER VOLUME
11. Touche STADIUM
12. Touche DYNAMIC SPOT
13. Touche GIGA SOUND BLAST

MX-E850/E851

MX-E870/E871

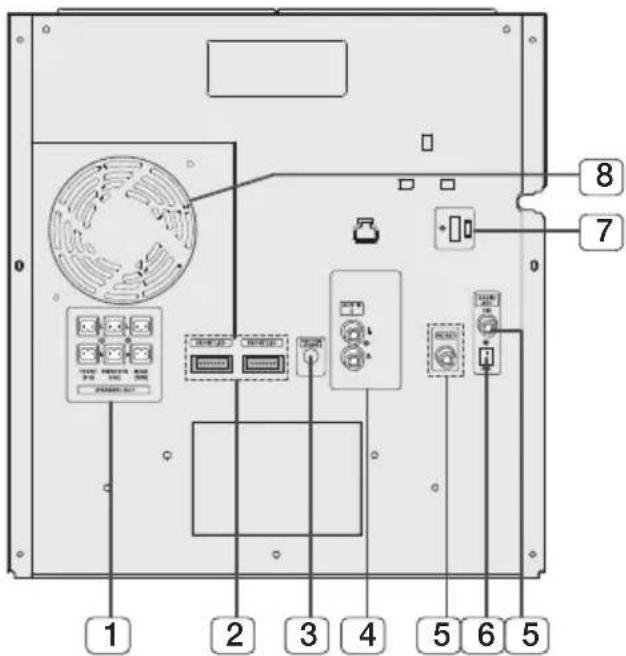

1. CONNECTEURS DE SORTIE DES ENCEINTES 2.1CH CANAUX (MX-E850/E851)

CONNECTEURS DE SORTIE DES ENCEINTES 4.2CH CANAUX (MX-E870/E871)

Les bornes de connexion des enceintes se trouvent à l'arrière du système.

1. Pour obtenir un son de qualité, branchez les câbles de connexion des enceintes aux bornes de connexion du système.
   • Enceinte gauche (marquée d'un L)
   • Enceinte droite (marquée d'un R)
2. Les enceintes arrière et le caisson destinés au modèle MX-E870/E871.

2. BORNES LED DES ENCEINTES AVANT

3. UNIQUEMENT POUR LES RÉPARATIONS

- Cette prise est exclusivement destinée aux tests, veuillez ne pas l'utiliser pour un autre usage.

4. Prise AUX IN 2

1. Raccordez AUX IN 2 (Audio) situé à l'arrière de l'appareil à la sortie audio du périphérique analogique.(Câble Audio (non fournie))

• Assurez-vous de respecter les couleurs des prises de connexion.
- Si le périphérique analogique ne possède qu'une prise de sortie audio, raccordez-la soit à gauche ou à droite.
- Appuyez sur la touche TUNER/AUX pour sélectionner l'entrée AUX 2.
- Vous pouvez sélectionner AUX 2 en appuyant sur le bouton FUNCTION de la télécommande.

5. PRISE D'ANTENNE FM

La position de la borne du connecteur de l'antenne FM n'est pas la même pour toutes les régions.

Ce produit ne prend pas toujours en charge la fonction AM, selon la région.

1. Connectez l'antenne FM (fournie) à la prise d'antenne FM.
2. Déplacez lentement le fil de l'antenne jusqu'à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur le mur ou sur toute autre surface rigide.
3. Si la réception est mauvaise, il sera peut-être nécessaire d'installer une antenne extérieure. Pour ce faire, branchez l'antenne externe FM dans la douille FM à l'arrière de l'appareil à l'aide d'un cordon coaxial (non fournie).

6. PRISE D'ANTENNE AM (en option)

Ce produit ne prend pas toujours en charge la fonction AM, selon la région.

1. Branchez le connecteur de l'antenne AM (en option) dans la borne AM située à l'arrière du système.

7. Sélecteur de tension (en option)

Vérifiez la position du sélecteur de tension situé à l'arrière du système (en option).

Ce produit ne prend pas toujours en charge la fonction le sélecteur de tension, selon la région.

8. Ventilateur

- Le ventilateur reste en activité tant que l'appareil est sous tension. Veillez à prévoir un minimum d'espace libre de 10 cm de tous les côtés du ventilateur lors de l'installation du produit.

Télécommande

1. POWER
2. DISPLAY
3. USB
4. Touche numériques (0\~9)

- En cours de lecture, appuyez sur le numéro de piste souhaité. La piste sélectionnée est lue.

1. -10
2. Skip, RDS PTY *
3. STOP
4. PLAY
5. DELETE
6. SOUND
7. ENTER
8. VOLUME -
9. TUNING/ALBUM V
10. MO/ST
11. TIMER ON/OFF
12. TIMER SET
13. SLEEP

- Réglez une heure de mise en veille permettant de mettre hors tension le produit.

1. MY KARAOKE
2. MIC VOLUME -, +
3. REPEAT A-B
4. REPEAT
5. TUNING MODE
6. VOLUME +
7. TUNING/ALBUM^
8. EQ
9. CD REC SPEED
10. USB REC
11. PAUSE
12. SEARCH, RDS DISPLAY*
13. +10
14. CD DISC SKIP*
15. FUNCTION
16. MUTE

• Coupez le son momentanément.

* Cet appareil ne propose pas les fonctions RDS PTY et RDS DISPLAY imprimées au-dessus des touches I◄◄, ►►.

Installation des piles dans la télécommande

■Placez les piles dans la télécommande en respectant les polarités : (+) avec (+) et (−) avec (−).
■Remplacez toujours les deux piles en même temps.
N'exposez pas les piles à la chaleur ou à une flamme.
■ La portée de la télécommande est d'environ 7 mètres en ligne droite.

Fonction d'affichage

Vous pouvez consulter toutes les fonctions disponibles sur l'écran, régler sa luminosité et choisir d'activer ou de désactiver l'affichage/le LED.

À chaque fois que vous appuyez sur le bouton DISPLAY de la télécommande et le maintenez enfoncé, le mode d'affichage change somme suit:

Fonction Demo (Démo)

Toutes les fonctions du système disponibles s'affichent sur l'écran du panneau avant.

◆ Fonction Dimmer (Variateur)

La fonction Dimmer (Variateur) est sélectionné et l'écran s'assombrit.

DEL ÉTEINTE

La DEL est éteinte alors que la fonction Dimmer (Variateur) est en cours de fonctionnement.

Horloge ACTIVÉE

L'heure que vous avez réglée est affichée.

DEL/Affichage ACTIVÉ

Tous les affichages et toutes les DEL sont activés.

Connexion d'un microphone

Vous pouvez également insérer un microphone pour chanter en accompagnement de vos CD favoris.

1. Connectez le microphone à la prise MIC sur la façade de l'appareil.

Si votre microphone comporte une prise d'un diamètre supérieur au diamètre 3,5 de la prise MIC, utilisez un connecteur-adaptateur (en option) pour effectuer le branchement.

• Connectez dans un premier temps le connecteur-adaptateur à la prise MIC sur la façade de l'appareil.

• Puis, branchez le microphone (avec la prise plus large) au connecteur-adaptateur.

• Appuyez sur le bouton MIC VOL-, + pour régler le volume du microphone.

• Appuyez sur le bouton MY KARAOKE pour supprimer la voix. Chaque fois que vous appuyez sur ce bouton, la sélection défile dans l'ordre suivant : KARAOK OFF → KARAOK MIN → KARAOK MAX.

Si vous entendez des bruits étranges (sifflement ou hurlement) lorsque vous utilisez la fonction karaoké, éloignez le microphone des enceintes. Abaisser le volume du microphone ou le volume des enceintes est également efficace.
■Le microphone ne fonctionne pas en mode AUX, TUNER.
■Si vous utilisez le microphone, GIGA SOUND se désactive automatiquement. Débrancher le microphone ne réactive pas automatiquement cette fonction.
- Après avoir réglé Mon karaoké, EQ/GIGA SOUND ne fonctionne pas.
- Après l'arrêt, le réglage de Mon karaoké disparaît.
■ Uniquement une fois le microphone branché, la fonction MY KARAOKE (MON KARAOKÉ) est disponible.

Empilage des enceintes (MX-E870/E871 uniquement)

Vous pouvez empiler et installer les enceintes tel que décrit dans la figure.

1. Disposez les 2 rondelles d'espacement en regard des orifices du caisson de basses (L) et fixez-les à leur emplacement.

1. Empilez l'enceinte avant (L) horizontalement sur le caisson de basses (L).

2. Disposez les 2 rondelles d'espacement en regard des orifices de l'enceinte avant (L) et fixez-les à leur emplacement.

1. Positionnez l'enceinte arrière (L) à l'horizontale sur l'enceinte avant (L).
2. Pour fixer fermement les enceintes, installez le support à l'arrière des enceintes avant et arrière (L) en caisson de basses resserrant les 8 vis fournies.

Respectez les étapes 1 à 5 ci-dessus pour empiler les enceintes de droite.

1. Voici l'apparence finale de l'empilement des enceintes.

Chargement et changement des disques compacts

On peut utiliser des disques compacts de 12cm sans adap-tateur.

forcez jamais sur le magasin à disques lorsque vous rez ou fermez le compartiment.

N'exercez jamais de pression vers le bas et ne placez aucun objet sur le magasin à disques.

1. Appuyez sur le bouton OPEN/CLOSE de l'unité principale puist.

Résultat: Le tiroir disque sélectionné s'ouvre.

1. Insérez le disque dans le tiroir, en prenant soin d'orienter son étiquette vers le haut.

assurez-vous que le disque compact est bien inséré dans le support avant de fermer le tiroir.

1. Pour charger un troisième disque, appuyez sur le bouton DISC CHANGE.

Résultat: Le carrousel pivote de 120°.

1. Refermez le tiroir en appuyant à nouveau sur le bouton OPEN/CLOSE.

Résultat: La lecture démarre automatiquement.

r changer un disque ou vider le changeur de es compacts, répétez les étapes 2 à 4.

- Gardez le tiroir fermé lorsqu'il est inutilisé pour le protéger contre la poussière.

• Maintenez le tiroir fermé lorsque vous ne l'utilisez pas afin d'éviter les infiltrations de poussière.
• Vous pouvez charger ou retirer des disques compacts même lorsque la fonction radio, USB ou source auxiliaire est sélectionnée. Si vous appuyez sur le bouton OPEN/CLOSE, toutes les autres fonctions basculeront sur le mode MP3/CD.
• Si aucun bouton du produit ou de la télécommande n'est activé pendant plus de 3 minutes lorsque le produit est en mode Pause, il passera en mode Arrêt.
• Si aucun bouton du produit ou de la télécommande n'est activé pendant plus de 25 minutes lorsque le produit est en mode Arrêt, ce dernier s'éteindra automatiquement.

Lecture CD/MP3/WMA-CD

Ce produit a été conçu pour lire des CD audio, CD, CD-R, CD-RW, MP3/WMA-CD.

• Ouvrez et fermez délicatement le tiroir CD et n'exercez aucune pression excessive à son encontre.
• Ne forcez pas et ne positionnez pas d'objet lourd sur le produit.
• N'insérez pas dans l'appareil des CD non conformes de type CD en forme de cœur ou octogonale. Vous risqueriez de l'endommager.

• Veuillez porter un soin particulier à l'entretien de vos disques compacts.
  • Plusieurs CD peuvent être insérés pour la lecture.

• Appuyez sur le bouton OPEN/CLOSE pour ouvrir le tiroir disque.

• Placez doucement un disque dans le tiroir en veillant à ce que la face imprimée du disque soit orientée vers le haut.
• Appuyez sur le bouton OPEN/CLOSE, pour fermer le tiroir disque ; la lecture du disque est automatique.

- S'il y a plusieurs CD ou CD MP3/WMA insérés, ceux-ci seront lus successivement.

- Pour des MP3/WMA-CD audio, le balayage de l'ensemble des plages du disque peut prendre quelques minutes.

- Si vous écoutez un fichier ou un support MP3/WMA-CD doté d'un titre anglais, le titre des chansons s'affichera à l'écran (les langues autres que l'anglais risquent de ne pas s'afficher).

- Les plages dont le titre anglais contient des caractères spéciaux ne s'afficheront pas à l'écran.

< Affichage de la lecture CD/MP3/WMA-CD>

Indicateur de piste — 00 / 0:00:19 — Indicateur de la durée de lecture

1. Réglez le volume selon ce que vous souhaitez en suivant la procédure ci-après.

• Réglez le bouton de VOLUME.
- Appuyez sur les boutons VOL + ou – de la télécommande. Le volume sonore peut se régler en 31 étapes (VOLUME MIN, VOLUME 01- VOLUME 29 et VOLUME MAX).

1. Appareil

Pour suspendre temporairement la lecture, appuyez sur le bouton ▶II.

Appuyez à nouveau sur ▶II pour reprendre la lecture.

Télécommande

Pour suspendre temporairement la lecture, appuyez sur le boutone PAUSE(II).

Appuyez à nouveau sur PLAY(▶) pour reprendre la lecture.

1. Pour stopper la lecture, appuyez sur STOP (■).

2. S'il n'y a aucun CD inséré dans le tiroir à CD, vous verrez l'indication « NO DISC ».

3. La qualité de lecture des CD MP3/WMA peut varier en fonction de l'état et du disque contenant les fichiers de musique et du matériel ayant servi à créer le disque.
4. S'il y a plusieurs types de fichiers ou des dossiers inutiles sur un même disque, vous rencontrerez des problèmes à la lecture du disque.

Sélection d'un CD dans le changeur de disque

1. Pour sélectionner le CD de votre choix, appuyez sur la touche DISC SKIP de la télécommande. Résultat: Chaque disque est sélectionné. ou

2. Appuyez sur la touche DISC 1, DISC 2 ou DISC 3 de l'appareil pour choisir le disque de votre choix, avec le compartiment CD fermé.

3. Si le disque sélectionné n'est pas chargé, le disque suivant sera automatiquement lu.

Sélection d'une piste

Vous pouvez sélectionner la chanson de votre choix pendant la lecture du disque.

Lecture de la piste précédente

Appuyez sur le bouton ◀◀ dans les 3 secondes qui suivent le commencement de la lecture de la piste en cours. Appuyez deux fois sur la touche ◀◀ dans les 3 secondes suivant le démarrage de la lecture de la plage en cours.

Lecture de la piste suivante

Appuyez sur le bouton ▶▶.

Lecture de la piste en cours

Appuyez sur le bouton ◀◀ dans les 3 secondes qui suivent le commencement de la lecture de la piste en cours.

Lecture de la piste de votre choix

Appuyez sur le bouton ◀◀ ou ▶▶ pour passer à la plage voulue.

- Vous pouvez également utiliser les touches numériques (0 à 9) de la télécommande pour sélectionner une piste.

Recherche rapide d'une piste/d'un dossier

Vous pouvez sélectionner directement une piste/un dossier sans utiliser la touche ◀◀, ▶▶.

CDDA

1. Tournez la EASY SEARCHING JOG de l'unité principale vers la gauche ou la droite pour sélectionner la piste voulue.

2. Appuyez sur la touche ENTER de l'unité principale.

- Vous pouvez ainsi passer directement à la piste de votre choix.

MP3/WMA CD

1. Tournez la EASY SEARCHING JOG de l'unité principale vers la gauche ou la droite pour sélectionner le dossier précédent/suivant.

2. Votre lecteur de CD mettra quelques secondes à rechercher le dossier précédent/suivant.
   • L'indication "SEARCHING" s'affiche.

3. Une fois la recherche terminée, vous verrez le nom du dossier précédent/suivant. La lecture de la piste démarrera alors.

Recherche d'un passage musical particulier sur un CD

Lorsque vous écoutez un disque compact, vous pouvez rechercher rapidement un passage musical spécifique contenu dans une piste.

Pour rechercher... Appuyez sur la touche ...

vers l'avant ...... vers l'arrière ...... →

Vous pouvez également appuyer sur le bouton ◀◀◀, ▶▶▶ de l'unité principale pour lancer une recherche automatique dans les pistes.

Répétition d'une ou de toutes les pistes sur les CD

Vous pouvez répéter indéfiniment la lecture des CD.

• CD contenant une plage spécifique.
- Toutes les plages d'un CD sélectionné.

1. Appuyez sur la touche REPEAT.

A chaque fois que vous appuyez sur le bouton REPEAT, le mode de répétition change de la façon suivante:

MP3: OFF → TRACK → DIRECTORY → ALL → RANDOM → ALL DISCS

1. Si vous souhaitez arrêter la fonction Repeat, appuyez sur REPEAT jusqu'à ce que l'optionl "OFF" apparaisse à l'écran.

• OFFAnnule la répétition de lecture.
- TRACKLit de manière répétée la piste sélectionnée.
- DIRECTORY Répète la lecture de toutes les pistes du dossier sélectionné.
• ALL Répète la lecture du disque en entier.
• RANDOM Lance la lecture des pistes selon un ordre aléatoire.
• ALL DISCSRépète la lecture de toutes les pistes.

Lecture répétée de la section A-B

Vous pouvez répéter la lecture d'une section particulière d'un CD.

1. Appuyez sur le bouton REPEAT A-B au début de la partie que vous souhaitez répéter.

• 'RPT A' s'affiche.

1. Appuyez sur le bouton REPEAT A-B à la fin de la partie que vous souhaitez répéter.

• 'RPT AB' s'affiche.

1. Pour annuler la fonction REPEAT A-B, appuyez une nouvelle fois sur le bouton REPEAT A-B.

- 'OFF' s'affiche.

La fonction REPEAT A-B est disponible au sein d'une piste.

Saut de 10 plages

En mode lecture, appuyez sur le bouton +10 ou -10. Cela vous permettra de sauter jusqu'à 10 ou -10 plages à partir de la plage actuelle.

Programmation CD

Cette fonction n'est pas disponible durant la lecture d'un CD-MP3//WMA.

• Vous pouvez programmer l'ordre de lecture sur un maximum de 24 plages de votre choix.

• Cependant, vous devez arrêter la lecture du CD avant de sélectionner vos plages.

• En mode lecture, appuyez sur STOP(■) pour arrêter la lecture du CD.

• Appuyez sur le bouton ENTER (☐) pour afficher le message suivant :

PROGO: ---

(01= numéro du programme, --= numéro de plage)

1. Utilisez les flèches ◀◀◀ ou ▶▶▶ pour passer à la plage désirée.

2. Appuyez sur ◀◀ pour revenir à la plage précédente.

3. Appuyez sur ▶▶ pour passer à la prochaine plage.

4. Appuyez sur le bouton ENTER (☐) pour confirmer votre sélection celle-ci est stockée et PROG :s'affiche.

5. Pour sélectionner une plage différente, suivez les étapes 3 et 4 décrites ci-dessus.

6. Appuyez sur PLAY (▶) pour lire les plages programmées.

7. Appuyez sur STOP(■) pour arrêter la lecture des plages programmées. Appuyez à nouveau sur STOP (■) pour annuler la lecture des plages programmées.

- Si vous ouvrez le tiroir disque ou mettez hors tension l'appareil, votre programmation sera supprimée.

Vérification et modification des plages programmées

Vous pouvez vérifier vos listes de plages programmées et les modifier comme vous le souhaitez.

1. Si une plage programmée est en cours de lecture, appuyez une fois sur STOP ■).
2. Appuyez deux fois sur le bouton ENTER (☐) pour afficher le message suivant :

CH O I O2

(C=Check (Vérifier), 01= numéro du programme)

1. Appuyez plusieurs fois sur ENTER(☐) jusqu'à affichage de la plage désirée.

2. Utilisez les flèches ◀◀ ou ▶▶ pour sélectionner une plage différente.

3. Appuyez sur ENTER (☐) pour confirmer votre sélection.

4. Pour lire les plages programmées, appuyez sur le bouton PLAY(▶).

Fonction Auto Change (Chang. auto)

Vous pouvez lire en boucle entre le disque et l'USB.

1. Appuyez sur la touche AUTO CHANGE (CHANG. AUTO) de l'unité principale. Chaque pression sur cette touche change le mode de la manière suivante :

AUTO CHANGE OFF → AUTO CHANGE ON

• Lorsque le changement auto est activé, la musique sera lue sur DISC1→DISC2→DISC3→USB1→USB2 en continu.
• Lorsque le mode de changement auto est « ON » (ACT.), si vous appuyez sur le bouton POWER, le bouton de changement de fonction ou le bouton OPEN/CLOSE, la fonction de changement auto passe automatiquement en mode « OFF ».

- Lorsque le dispositif USB est lu, si vous le déconnectez, la fonction de changement auto passe automatiquement en mode « OFF ».

- Lorsque le mode de changement auto est « ON », l'enregistrement ne peut pas fonctionner.

- Lorsque le mode de changement auto est « ON », les fonctions REPEAT et SLEEP ne peuvent pas fonctionner et passent automatiquement en mode « OFF ».

- Lorsque le mode de changement automatique est activé, les fonctions REC SPEED, USB 2 REC, REPEAT, PROGRAM, DELETE et SLEEP ne fonctionnent pas.

- Si la fonction DISC ou USB n'est pas disponible, il saute à DISC ou USB suivant. (Par exemple, une fois la lecture du disque 1 terminée, et en l'absence du disque 2/3, il saute à la musique USB1.)

Lecture USB

Vous pouvez lire des fichiers MP3/WMA en connectant différents types de périphériques de stockage USB externes, tels que des mémoires flash ou des disques durs.

Avant de démarrer!

• Connecter le dispositif de stockage USB ex-terne au lecteur.
• Appuyez sur le bouton USB 1 ou USB 2 de l'unité principale pour sélectionner la fonction USB. Vous pouvez aussi sélectionner USB 1 ou USB 2 en appuyant sur le bouton FUNCTION de la télécommande.
• La première piste du premier répertoire est lue automatiquement, L'ordre de lecture est le suivant : Si vous sélectionnez USB1, USB1 → STOP. Si vous sélectionnez USB2, USB2 → STOP.

Pour arrêter la lecture

Appuyez sur le bouton STOP ( ■ ) pour mettre fin à la lecture.

Pour retirer le périphérique USB

Si vous appuyez une nouvelle fois sur bouton STOP ( ■ ) vous pourrez retirer le périphérique USB en toute sécurité.

Ne connectez pas de chargeur USB au port USB de ce produit. Vous risqueriez de l'endommager.

Sélection d'une piste sur un périphérique USB

Vous pouvez sélectionner un fichier MP3 pendant la lecture.

Appuyer brièvement sur les touche ◀◀,▶▶ pour déplacer le fichier.

• Il est ainsi possible de déplacer le fichier dans le répertoire.
• Si les touches,▶▶ I sont enfoncées un nombre de fois supérieur au nombre de fichiers présents dans le répertoire, la sélection passe au répertoire suivant.

Recherche rapide de dossier

1. Tournez la EASY SEARCHING JOG de l'unité principale vers la gauche ou appuyez sur le bouton TUNING/ALBUM la droite pour sélectionner le dossier précédent/suivant.

2. Une fois la recherche terminée, vous verrez le nom du dossier précédent/suivant. La lecture de la piste démarrera alors.

Répétition

1. Appuyez sur la touche REPEAT. A chaque fois que vous appuyez sur le bouton REPEAT le mode de répétition change de la façon suivante: OFF → TRACK → DIRECTORY → ALL → RANDOM
2. Si vous souhaitez arrêter la fonction Repeat, appuyez sur REPEAT jusqu'à ce que l'option "OFF" apparaisse à l'écran.

• OFF: Annule la répétition de lecture.
- TRACK: Lit de manière répétée la piste sélectionnée.
- DIRECTORY: Répète la lecture de toutes les pistes du dossier sélectionnée.
• ALL: Répète la lecture de toutes les pistes.
• RANDOM: Lance la lecture des pistes selon un ordre aléatoire.

Utilisation de la recherche rapide

Vous pouvez rechercher rapidement une section de votre choix pendant la lecture.

Appuyez sur le bouton ◀◀,▶▶.

• Chaque fois que vous appuyez sur ce bouton, vous effectuerez un retour/une avance rapide.
  En mode de lecture rapide, le son ne sera pas émis.

Pour supprimer un fichier

Vous pouvez supprimer un fichier sur votre périphérique USB.

1. Lisez le fichier que vous souhaitez supprimer.
2. Appuyez sur le bouton DELETE.
3. Tournez la EASY SEARCHING JOG de l'appareil vers la gauche ou vers la droite ou appuyez sur les touches I◀,▶▶ de la télécommande pour sélectionner YES.

- Pour annuler la sélection, appuyez sur la touche RETURN située sur l'unité principale.

1. Appuyez sur la touche ENTER de la télécommande. Le fichier sélectionné est supprimé.

Le format de fichier NTFS n'est pas pris en charge.

Pour sauter les 10 pistes suivantes

1. En mode lecture, appuyez sur le bouton +10 ou -10. Cela vous permettra de sauter jusqu'à 10 ou -10 plages à partir de la plage actuelle.

Lisez attentivement les instructions données ci-dessous avant d'utiliser le stockage USB.

• Certains types de périphériques de stockage externes USB risquent de ne pas fonctionner même s'ils sont connectés au lecteur.
• En cas d'utilisation d'un disque dur externe, le format FAT pourra être lu.
• Utiliser source d'alimentation séparée en cas d'utilisation d'un disque dur branché sur un port USB 2.0. En effet, il ne fonctionnera pas s'il n'est pas branché sur une source d'alimentation séparée.
• Si la mémoire d'un périphérique de stockage externe USB est fractionnée en plusieurs parties, seuls les fichiers MP3 du premier lecteur de disque dur seront lus.
• Les fichiers comportant une protection DRM ne sont pas pris en charge. Gestion des droits numériques (DRM) : technologie et service conçus pour protéger les revenus et les droits des propriétaires d'oeuvres numériques en empêchant l'utilisation illégale d'un contenu numérique.
• Même si le nom du fichier se termine par l'extension .mp3, celui-ci risque ne pas pouvoir être lu si son format réel est MPEG couche 1 ou 2.
• Les concentrateurs USB ne seront pas reconnus par l'appareil.
• Jusqu'à 15 lettres du nom du fichier MP3/WMA s'affichent.
• Prise en charge de disques durs amovibles équipés de moins de 160 Go.
• Lorsqu'une fonction USB est sélectionnée, la lecture des informations internes (READ-IN) peut prendre plusieurs minutes. Cette durée dépend de la vitesse du périphérique de stockage externe USB.
• Avec un périphérique USB, l'enregistrement ou la recherche de la piste suivante peut demander quelques secondes. Cette durée peut aller jusqu'à quelques minutes avec un périphérique de stockage de masse tel qu'un disque dur, selon le type et le nombre de fichiers. Même avec des périphériques de stockage USB de même capacité, cette durée peut varier. Tout dépend de la vitesse de chaque appareil.
• Si le périphérique de stockage externe ne prend en charge que la technologie USB 1.1 et que la vitesse d'accès est lente, l'enregistrement peut ne pas fonctionner correctement ou comporter des bruits.

Écoute de la radio

Vous pouvez mémoriser jusqu'à:15 stations en FM, 15 stations en AM (en option).

1. Appuyez sur le bouton FM ou AM de l'unité principale pour sélectionner la fonction TUNER/AUX.

Vous pouvez aussi sélectionner FM ou AM en appuyant sur le bouton FUNCTION de la télécommande.

1. Pour rechercher une station

Appuyez sur le bouton TUNING MODE

Préréglage ....... Une ou plusieurs fois jusqu'à ce que PRESET soit affiché. Vous pouvez rechercher des fréquences stockées grâce au mode Preset (Préréglage). Manuellement ..... Une ou plusieurs fois jusqu'à ce que l'indication MANUAL apparaisse. Vous pouvez rechercher les fréquences une par une en mode manuel.

1. Sélectionnez la station à mémoriser :

- Appuyer sur le boutonTUNING/ALBUM ∧ ou ∨ de la télécommande pour sélectionner la station préréglée.

ou En tournant la EASY SEARCHING JOG vers la gauche ou la droite pour chercher une station

- Appuyer sur le boutonTUNING/ALBUM ∧ ou ∨ de la télécommande pour rechercher automatiquement les stations de radiodiffusion actives.

1. Appuyez sur MO/ST pour passer de la stéréo à la mono et inversement.

- Dans une zone de faible réception, sélectionnez MONO pour une réception claire sans interférence.

- Ceci s'applique uniquement lors que vous écoutez une station FM.

1. Si vous ne souhaitez pas de ce préréglage, revenez à l'étape 3 et sélectionnez un préréglage différent. Sinon

a. Appuyez sur le bouton ENTER.

b. Ou bien, appuyez sur le bouton TUNING/ALBUM de la télécommande, afin de sélectionner un numéro de programme.

c. Appuyez sur ENTER pour sauvegarder le préréglage

1. Pour sauvegarder une autre fréquence radio, répétez les étapes 3 à 4 décrites ci-dessus.

En mode Tuner

- En mode manuel, vous pouvez utiliser les boutons ◀◀ ou ▶▶ de l'unité principale pour chercher manuellement une station de radio.

- En mode Préréglage, vous pouvez utiliser les boutons ◀◀ ou ▶▶I ou EASY SEARCHING JOG de l'unité principale pour chercher une station de radio mémorisée.

Sélection d'une station de radio enregistrée

Vous pouvez écouter une station programmée comme suit:

1. Appuyez sur le bouton TUNER/AUX de l'unité principale pour sélectionner la fonction FM ou AM. Vous pouvez aussi sélectionner FM ou AM en appuyant sur le bouton FUNCTION de la télécommande.

2. Appuyez sur le bouton TUNING MODE de la télécommande jusqu'à ce que l'indication "PRESET" s'affiche.

3. Appuyez sur le bouton I, de l'appareil, ou sur l'une des touches TUNING/ALBUM ∧, ∨ de la télécommande, afin de sélectionner le numéro de préréglage souhaité.

ou En tournant la EASY SEARCHING JOG vers la gauche ou la droite pour chercher une station.

Réglage de l'horloge

Vous disposez de quelques secondes pour effectuer chacune des étapes de la procédure suivante. Passé ce délai, il sera nécessaire de tout recommencer.

1. Mettez la microchaîne sous alimentation en appuyant sur la touche POWER (⊕).I

2. Appuyez sur le bouton TIMER SET puis appuyez sur le bouton ENTER(☐), "CLOCK" s'affiche.

3. Appuyez sur la touche ENTER (☐), l'heure clignote.

- augm les heures : ∧

- diminuer les heures: V

1. Lorsque l'heure correcte s'affiche, appuyez sur ENTER (☐), les minutes clignotent.

- augm les minutes : ∧

- diminuer les minutes: V

1. Lorsque l'minute correcte s'affiche, appuyez sur ENTER(☐)" TIMER" s'affiche.

• L'heure actuelle est à présent réglée.

- Vous pouvez afficher l'heure même lorsqu'une autre fonction est utilisée en appuyant une fois sur le bouton TIMER SET. - Vous pouvez également utiliser les touches ▶▶ ou ◀◀ situées sur le panneau supérieur au lieu des boutons TUNING/ALBUM ∧ ou ∨ des étapes 3, 4.

Fonction de minuterie

Le minuteur vous permet de faire basculer le système automatiquement entre les états d'activation et de désactivation, à certaines heures précises.

• Avant de régler le minuteur, vérifiez que l'heure actuellement affichée est correcte.
• Vous disposez de quelques secondes pour régler les options requises aux différentes étapes. Si vous dépassez ce délai, vous devrez tout recommencer à nouveau.
• Si vous ne souhaitez plus que le système bascule automatiquement en mode activé ou désactivé, vous devez annuler la minuterie en appuyant sur le bouton TIMER ON/OFF.

Exemple: Vous voulez vous réveiller tous les matins en musique.

1. Allumez le système en appuyant sur le bouton POWER (Q)/I
2. Appuyez trois fois sur le bouton TIMER SET jusqu'à ce quel ETIMER s'affiche.

3. Appuyez sur le bouton ENTER (☐). Résultat: L'indication ON TIME s'affiche pendant quelques secondes, vous pouvez à présent régler l'heure d'activation du minuteur sur une nouvelle valeur.

4. Réglez l'heure d'activation du minuteur.

a Appuyez sur le bouton TUNING/ALBUM ∧ ou ∨ pour régler les heures.
b Appuyez sur le bouton ENTER (☐) Résultat: L'indicateur des minutes clignote.
c Appuyez sur le bouton TUNING/ALBUM ∧ ou ∨ pour régler les minutes.
d Appuyez sur le bouton ENTER (☐) Résultat: L'indication OFF TIME s'affiche pen dant quelques secondes, vous pouvez maintenant régler l'heure de désactivation du minuteur sur une nouvelle valeur.

1. Réglez l'heure de désactivation du minuteur.

a Appuyez sur le bouton TUNING/ALBUM ∧ ou ∨ pour régler les heures.
b Appuyez sur le bouton ENTER (☐) Résultat: L'indicateur des minutes clignote.
c Appuyez sur le bouton TUNING/ALBUM ∧ ou ∨ pour régler les minutes.
d Appuyez sur le bouton ENTER ( ☐) Résultat: L'indication VOLUME XX s'affiche, où XX correspond au volume sonore déjà défini.

1. Appuyez sur le bouton TUNING/ALBUM ∧ ou ∨ pour régler le niveau du volume, puis appuyez sur le bouton ENTER (☐) Résultat: La source à sélectionner s'affiche.

2. Appuyez sur le bouton TUNING/ALBUM ∧ ou ∨ pour sélectionner la source que vous souhaitez lire à la mise sous tension du système.

En sélectionnant... Vous devez aussi...

FM/AM (radio) ...... a Appuyez sur le bouton ENTER (☐) b Sélectionner une station préréglée en appuyant sur le bouton TUNING/ALBUM ∧ ou V CD/MP3(disque compact) .. Chargez un ou plusieurs disques compacts. USB1/USB2......Connectez le périphérique USB.

1. Appuyez sur le bouton ENTER (☐).
   Résultat: L'indication CHECK REC (Enregistrer ?) s'affiche.

2. Appuyez sur le bouton ENTER (☐). Résultat: L'indication RECORD N s'affiche, vous pouvez appuyer sur le bouton TUNING/ALBUM ∧ ou ∨ pour sélectionner RECORD Y ou RECORD N, puis appuyez sur le bouton ENTER.

1) Si vous sélectionnez RECORD N, l'enregistrement de la synchronisation du minuteur s'annulera même si vous avez déjà défini l'enregistrement de la synchronisation du minuteur.

2) Si vous sélectionnez RECORD Y, vous pourrez définir l'enregistrement de la synchronisation du minuteur.

a. Appuyez sur le bouton ENTER ( ☐) Résultat: L'indication ON TIME s'affiche pendant quelques secondes, vous pouvez définir l'heure de basculement de l'activation de l'enregistrement de la synchronisation du minuteur.

b. Appuyez sur le bouton ENTER ( Result: L'indication OFF TIME s'affiche pendant quelques secondes, vous pouvez alors définir l'heure de basculement de la désactivation de l'enregistrement de la synchronisation du minuteur.

La durée d'enregistrement maximale de la synchronisation du minuteur est de 5 heures.

- Si les heures d'activation/désactivation du basculement du minuteur sont identiques, le mot ERROR s'affichera.

- Vous pouvez également utiliser les boutons◀, ▶I de l'unité principale au lieu du bouton TUNING/ALBUM∧ ou ∨ pour effectuer les réglages aux étapes 4 à 9.

- Si l'heure d'activation/désactivation du bascule-ment est identique à la synchronisation de l'heure d'enregistrement, les heures d'activation/dés-activation du basculement seront disponibles et l'heure d'enregistrement sera indisponible.

- Si la minuterie automatique est activée, l'activation de la fonction MP3/CD ou USB peut nécessiter une étape supplémentaire en fonction du disque. Il vaut donc mieux sélectionner plutôt la fonction de syntoniseur.

Annulation de la minuterie

Après avoir réglé la minuterie, celle-ci démarrera automatiquement selon l'indication TIMER affichée à l'écran. Si vous ne voulez plus utiliser la minuterie, vous devrez l'annuler.

Pour... Appuyez sur le bouton TIMER ON/OFF....

Annuler la minuterie .... Une fois. Résultat: L'icône 📄 in'est plus affichée. Redémarrer la minuterie .. Deux fois. Résultat: L'icône 📄 s'affiche à nouveau.

- Lorsque vous sélectionnez le mode TIMER OFF (MINUTERIE DESACTIVÉE), les fonctions TIMER RECORDING (ENREGISTREMENT PROGRAMMÉ) et TIME (HEURE) ne sont pas disponibles.

Fonction d'enregistrement

Vous pouvez enregistrer sur un périphérique de stockage USB le son d'un CD, d'une émission de radio ou de toute autre source sonore externe.

1. Connectez le périphérique de stockage USB externe que vous souhaitez enregistrer à la pris USB 2

1. Lisez un disque, réglez la fréquence de la station radio ou connectez la source sonore externe à votre lecteur.

CD

• Appuyez sur le bouton MP3/CD de l'unité principale pour sélectionner la fonction CD.
• Appuyez sur le bouton OPEN/CLOSE pour ouvrir le tiroir disque.
• Chargez le CD puis appuyez sur le bouton OPEN/CLOSE pour fermer le tiroir disque.
• Utilisez les boutons de sélection CD («« ou ▶▶) pour sélectionner le morceau souhaité.

Syntoniseur

• Sélectionnez TUNER en appuyant sur le bouton TUNER/AUX de l'appareil.
• Réglez la fréquence de la station de radio que vous souhaitez enregistrer.

Source externe

• Connectez un composant externe / lecteur MP3 à votre lecteur.
• Appuyez sur le bouton TUNER/AUX pour sélectionner l'entrée .
• Lisez un morceau à partir d'un périphérique externe.

USB 1

• Connectez un périphérique USB à la prise USB 1 de votre appareil.

• Appuyez sur le bouton USB 1 pour sélectionner USB 1.
  • Lisez un titre depuis USB 1.

• Appuyez sur le bouton USB REC de la télécommande ou sur le bouton USB 2 REC de l'unité principale pour démarrer l'enregistrement.

CD

• L'indication "TRACK RECORDING" s'affiche et l'enregistrement du CD démarre.
• Appuyez longuement sur la touche USB REC de la télécommande ou appuyez longuement sur le bouton USB 2 REC de l'appareil pour démarrer l'enregistrement de toutes les pistes du disque. L'indication "FULL CD RECORDING" s'affiche.
• Si vous enregistrez un CD MP3, le fichier sera intégralement copié vers le périphérique USB. L'indication "CHECK FILE"→"COPY XX"→"COPY END" s'affiche. Une fois l'enregistrement effectué, l'indication "STOP" s'affiche.
• S'il existe déjà un fichier de même nom, l'indication "FILE EXIST" s'affichera et l'opération sera annulée.

Syntoniseur / Source externe

• L'indication RECORDING s'affiche.

1. Appuyez sur le bouton STOP (■) pour mettre fin à l'enregistrement ; le fichier MP3 est créé et enregistré automatiquement.

2. Appuyez une nouvelle fois sur le bouton STOP (■) bpour retirer le périphérique USB en toute sécurité. Après l'enregistrement, un répertoire portant le nom "RECORDING"(CD), "CD COPY"(MP3 CD), "TUNER RECORDING" ou "AUX RECORDING" aura été créé sur votre périphérique.

3. Veillez à ne pas déconnecter le câble USB ou le câble d'alimentation en cours d'enregistrement car ceci pourrait endommager le fichier.

4. Si vous déconnectez le périphérique USB en cours d'enregistrement, l'unité principale sera mise hors tension et vous ne pourrez pas supprimer le fichier enregistré. Dans ce cas, connectez le périphérique USB à l'ordinateur et sauvegardez d'abord les données USB sur l'ordinateur puis formatez le périphérique USB
5. Lorsque la capacité du périphérique de mémoire USB est insuffisante, l'indication "NOT ENOUGH MEMORY"s'affiche.
6. L'enregistrement fonctionne à condition que le périphérique USB ou le lecteur de disque dur soit au format du système de fichiers FAT. (Le format de fichier NTFS n'est pas pris en charge.)
7. Si vous utilisez la fonction de recherche rapide sur le CD, la fonction d'enregistrement sera inopérante sur le CD.
8. La durée d'enregistrement peut être parfois plus longue sur certains périphériques USB.
9. En mode programme, vous ne pouvez pas utiliser la fonction d'enregistrement CD.
10. Lorsque l'enregistrement est en cours d'exécution sur le CD, les fonctions EQ sont inopérantes et basculent automatiquement sur le réglage OFF.
11. Lorsque l'enregistrement est en cours d'exécution sur le CD, la fonction REPEAT est inopérante et bascule automatiquement sur le réglage OFF.
12. Si vous utilisez la fonction MIC durant l'enregistrement du CD, la voix du microphone sera aussi enregistrée.
13. Vous ne pouvez pas enregistrer la radio en cours d'exécution de la fonction de recherche ou lorsque les fréquences souhaitées sont indisponibles en mode Tuner.
14. Notez que le réglage du niveau d'entrée sur une valeur trop élevée lors d'un enregistrement musical à partir d'un périphérique externe via les canaux AUX ou USB risque de générer du bruit sur l'enregistrement. Dans ce cas, baissez le niveau de volume du périphérique externe.

Vitesse d'enregistrement

Vous pouvez sélectionner la vitesse d'enregistrement avant l'enregistrement.

À chaque appui sur la touche CD REC SPEED de la télécommande, la vitesse d'enregistrement change comme suit :

RECORD SPD x 1

→RECORD SPD x 4

• Lors des enregistrements de syntoniseur ou de source externe, la vitesse d'enregistrement n'est pas prise en charge.
• Si vous sélectionnez RECORD SPD x 4, le son audio ne sera pas émis.
• Si le microphone est branché, vous ne disposez que d'une seule vitesse d'enregistrement : RECORD SPD x 1.
• En cours d'enregistrement, si vous débranchez le microphone, l'enregistrement s'arrête. Même si vous rebranchez le microphone, l'enregistrement ne reprend pas.

Sélection du mode EQ

Ce système mini-compact est équipé d'un égaliseur préréglé qui vous permet de choisir la balance la mieux appropriée entre les fréquences des aigus et des graves, en fonction du type de musique que vous voulez écouter.

1. Appuyez sur le bouton EQ.

Chaque fois que vous appuyez sur cette touche, le son bascule comme suit:

OFF→FLAT→RANCHERA→SAMBA→CUMBIA
→ HABANERA→BOOMBA→REGGAE→PARTY
→ POP→HIPHOP→ROCK→JAZZ→CLASSIC
→ STADIUM EQ → DYNAMIC.S→ MP3 ENHANCER
→ VIRTUAL SOUND→U1 + 0 + 0 + 0
→U2 + 0 + 0 + 0→U3 + 0 + 0 + 0

1. Réglez les niveaux BASS (bouton numérique gauche), MIDDLE (bouton numérique médian), TREBLE (bouton numérique droite).

Appuyez sur le bouton ENTER lorsque vous sélectionnez U1 + 0 + 0 + 0/U2 + 0 + 0 + 0/U3 + 0 + 0 + 0.

Résultat: Le niveau BASS(bouton numérique gauche)clignote.

Appuyez sur les boutons TUNING/ALBUM ∧ ou ∨ pour sélectionner une valeur comprise entre -06 et 06. Appuyez sur le bouton ENTER.

Résultat: Le niveau MIDDLE(bouton numérique médian)clignote.

Appuyez sur les boutons TUNING/ALBUM ∧ ou ∨ pour sélectionner une valeur comprise entre -06 et 06. Appuyez sur le bouton ENTER.

Résultat: Le niveau TREBLE(bouton numérique droite) clignote.

Appuyez sur les boutons TUNING/ALBUM ∧ ou ∨ pour sélectionner une valeur comprise entre -06 et 06. Appuyez sur le bouton ENTER.

Résultat: Le réglage est terminé.

Sélection du mode USER EQ

Appuyez sur le bouton USER EQ pour sélectionner directement le mode égaliseur personnalisé.

1. Appuyez sur le bouton USER EQ jusqu'à ce que l'option requise soit sélectionnée.
   Chaque fois que vous appuyez sur cette touche, le son bascule comme suit :

$$ \mathrm{OFF} \rightarrow \mathrm{U} 1 + 0 + 0 + 0 \rightarrow \mathrm{U} 2 + 0 + 0 + 0 \rightarrow \mathrm{U} 3 + 0 + 0 + 0 $$

1. Reportez-vous à ce qui précède pour régler le niveau des graves (numéro de gauche), des médiums (numéro du milieu) et des aigus (numéro de droite).

2. Lors de l'enregistrement d'un CD, la fonction EQ/USER EQ ne peut pas fonctionner et ce mode est automatiquement désactivé.

3. Si aucun bouton n'est actionné dans les 8 secondes qui suivent, le réglage sera automatiquement annulé et le paramétrage précédent sauvegardé.
   • Le mode EQ/USER EQ peut être différent selon votre région.

Mode DYNAMIC SPOT

Vous pouvez directement sélectionner le mode Dynamic Spot pour écouter de la musique.

1. Appuyez sur la touche DYNAMIC SPOT située sur l'unité principale.

Chaque fois que vous appuyez sur cette touche, le mode bascule comme suit:

DYNAMIC.S → OFF

- Le mode DYNAMIC SPOT peut être différent selon votre région.

Mode Stadium

Vous pouvez directement sélectionner le mode Stadium pour écouter de la musique.

1. Appuyez sur la touche STADIUM située sur l'unité principale.
   Chaque fois que vous appuyez sur cette touche, le mode bascule comme suit:
   STADIUM EQ → OFF
2. Le mode STADIUM peut être différent selon votre région.

Fonction GIGA SOUND

Cet appareil est équipé de la fonction GIGA SOUND. La fonction GIGA SOUND amplifie les graves et multiplie par deux la qualité des aigus et des graves pour que vous puissiez bénéficier d'un son réel vraiment puissant.

1. Appuyez sur la touche GIGA SOUND BLAST située sur l'unité principale ou appuyez sur la touche SOUND de la télécommande et maintenez-la enfoncée. Chaque fois que vous appuyez sur cette touche, le son bascule comme suit:

OFF → GIGA SOUND → ADAPTIVE → EXPLOSION

1. Pour annuler cette fonction, appuyez à nouveau sur la touche GIGA SOUND BLAST, Le message "OFF" reste affiché pendant quelques secondes.

- Le mode GIGA SOUND peut être différent selon votre région.

Fonction LED LIGHTING

Vous pouvez passer au mode LED de votre choix.

1. À chaque pression sur le bouton LED LIGHTING de l'appareil, le mode d'affichage DEL change comme suit : OFF → MODE 1 → MODE 2

2. Si vous sélectionnez LED OFF, tous les éclairages par DEL sont désactivés.

3. Si vous sélectionnez MODE 1, la DEL avant est activée et l'éclairage par DEL supérieur est désactivé.
4. Si vous sélectionnez MODE 2, la DEL avant est activée et l'éclairage par DEL supérieur est activé.

Fonction Party

Vous pouvez sélectionner le mode Party (Fête) de votre choix.

1. Appuyez sur la touche PARTY.

Chaque pression sur cette touche change le mode Party (Fête) de la manière suivante:

PARTY 1 → PARTY 2 → PARTY 3 → DJ LIGHT

• Dans le mode PARTY 2 et DJ LIGHTING, la DEL supérieure fonctionne selon le niveau du signal.(MX-E870/E871 uniquement)
• Dans le mode PARTY 1 et PARTY 3, la DEL supérieure s'allume ou s'éteint et ne fonctionne pas. (MX-E870/E871 uniquement)
• Lorsque vous sélectionnez le mode DJ LIGHT si vous tournez la EASY SEARCHING JOG, le voyant DEL de l'enceinte clignote.

Dépannage

Reportez-vous au tableau ci-dessous lorsque l'appareil ne fonctionne pas correctement. Si le problème que vous constatez ne figure pas dans la liste ci-dessous ou si les instructions ci-dessous ne vous aident pas, mettez l'appareil hors tension, déconnectez le cordon d'alimentation et contactez le distributeur le plus proche ou le centre de services Samsung Electronics.

Problème Vérification/Solution
Il m'est impossible d'éjecter le disque.	Le cordon d'alimentation est-il correctement branché dans la prise ?Coupez l'alimentation puis rétablissez-la.
La lecture ne démarre pas immédiatement lorsque les touches Play/Pause sont actionnées.	Utilisez-vous un disque déformé ou un disque ayant subi des rayures en surface ?Nettoyez le disque.
Absence de son.Aucun son n'est produit pendant la lecture accélérée, la lecture lente.Les enceintes sont-elles raccordées correctement ? La configuration des enceintes a-t-elle été correctement personnalisée ?Le disque a-t-il été sérieusement endommagé ?
La télécommande ne fonctionne pas.	La télécommande est-elle utilisée dans les limites de sa portée en matière d'angle et de distance ?Les piles sont-elles épuisées ?
Le produit ne fonctionne pas.(Exemple : Le courant se coupe, le bouton du panneau supérieur ne fonctionne pas ou un bruit étrange se fait entendre.)L'appareil ne fonctionne pas normalement.	Lorsque le message “ NO DISC (PAS DE DISQUE)” est affiché à l'écran du produit du fait qu'aucun disque n'est inséré, appuyez sur le bouton STOP (■) de l'unité principale, et maintenez-le enfoncé pendant plus de 5 secondes (fonction de réinitialisation).L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés.N'utilisez cette fonction que lorsque cela s'avère nécessaire.
La réception des émissions de radio est impossible.	L'antenne est-elle connectée correctement ?Si le signal d'entrée de l'antenne est faible, installez une antenne FM extérieure à un endroit où la réception sera de meilleure qualité.

Caractéristiques

Généralités	Poids (MX-E850/E851)	6.5 Kg
	Poids (MX-E870/E871)	6.63 Kg
	Dimensions	294 (W) x 410 (H) x 433.5 (D) mm
	Plage de températures de fonctionnement	+5°C~+35°C
	Plage de taux d'humidité de fonctionnement	10% - 75%
Syntoniseur FM	Rapport signal/bruit	62 dB
	Sensibilité utilisable	10 dB
	Distorsion harmonique totale	0.2%
Syntoniseur AM(en option)	Rapport signal/bruit	35 dB
	Sensibilité utilisable	60 dB
	Distorsion harmonique totale	3%
Disque CD : 12 cm (DISQUE COMPACT)		Vitesse de lecture : 4,8 à 5,6 m/s
		Durée maximale de lecture : 74 min.
Amplificateur		MX-E850/E851- 900 Watts (MAX. THD)
	Sortie de l'enceinte avant	300 W/CH (6 Ω/100 Hz)
	Caisson de basse	300 W (6 Ω/100 Hz)
		MX-E870/E871- 1600 Watts (MAX. THD)
	Sortie de l'enceinte avant	320 W/CH (6 Ω/100 Hz)
	Sortie enceinte arrière	160 W/CH (12 Ω/100 Hz)
	Caisson de basse	320 W/CH (6 Ω/100 Hz)
	Gamme de fréquences	20Hz~20KHz
	Rapport signal sur bruit 80dB
	Séparation des canaux 60dB
	Sensibilité d'entrée (AUX)800mV

*: Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans avis préalable.
- Le poids et les dimensions sont approximatifs.
- La conception et les spécifications peuvent être modifiées sans préavis.
- Concernant l'alimentation et la consommation électrique, reportez-vous à l'étiquette apposée sur le produit.

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Area	Contact Center	Website
■ North America
Canada	1-800-SAMSUNG (726-7864)	www.samsung.com
Mexico	01-800-SAMSUNG (726-7864)	www.samsung.com
U.S.A	1-800-SAMSUNG (726-7864)	www.samsung.com
■ Latin America
Argentine	0800-333-3733	www.samsung.com
Brazil	0800-124-421 / 4004-0000	www.samsung.com
Chile	800-SAMSUNG (726-7864)	www.samsung.com
Colombia	01-8000112112	www.samsung.com
Costa Rica	0-800-507-7267	www.samsung.com
Dominica	1-800-751-2676	www.samsung.com
Ecuador	1-800-10-7267	www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala	1-800-299-0013	www.samsung.com
Honduras	800-7919267	www.samsung.com
Jamaica	1-800-234-7267	www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama	800-7267	www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180	www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864)	www.samsung.com
Venezuela	0-800-100-5303	www.samsung.com

■ Europe
Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0,07/min)	www.samsung.com
Belgium	02-201-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
Bosnia	05 133 1999	-
Bulgaria	07001 33 11	www.samsung.com
Croatia	062 SAMSUNG (062 726 7864)	www.samsung.com
Czech	800-SAMSUNG (800-726786)	www.samsung.com
	Samsung Zrt..česká organizační složka. Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864)	www.samsung.com
Italia	800-SAMSUNG (726-7864)	www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG(0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1SAMSUNG (172678)/ 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1.08010 SAMSUNG (72678) -doar din rejeaua Romtelecom,tarif local2.021.206.01.10 - din oriceretea, tarif normal	www.samsung.com

Area	Contact Center	Website
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia	0800-SAMSUNG (726-7864)	www.samsung.com
Spain	902-1-SAMSUNG (902 172 678)	www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0,08/min)	www.samsung.com/cwww.samsung.com/ch_fr/(French)
UK	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com
▪ CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia	0-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	0-88-555-55-55	-
Kazakhstan	8-10-800-500-55-500 (GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500	www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500	www.samsung.com
Ukraine	0-800-502-000	www.samsung.uawww.samsung.com/ua_ru
Belarus	8-10-800-500-55-500	-
Moldova	0-800-61440	-

Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hkwww.samsung.com/hk_en/
India	3030 8282 / 1800 110011 /1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 /021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864) /1-800-3-SAMSUNG(726-7864) /1-800-8-SAMSUNG(726-7864) /02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864)	www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam	1 800 588 889	www.samsung.com

■ Middle East
Bahrain	8000-4726	www.samsung.com
Egypt	08000-726786	www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864)	www.samsung.com
Saudi Arabia	9200-21230	www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
■ Africa
Nigeria	0800-SAMSUNG (726-7864)	www.samsung.com
South Africa	0860-SAMSUNG (726-7864)	www.samsung.com

SAMSUNG
