NMC-4009-04CSA1 - Carte réseau / adaptateur Advantech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau 10 Gigabit Ethernet (10GbE)
Marque	Advantech
Modèle	NMC-4009-04CSA1
Contrôleur	2x Intel ELX550-AT2
Interface hôte	2x PCI-E 3.0 x4
Nombre de ports	4 ports RJ45
Débit par port	10 GbE
Dimensions (type loquet)	163,7 x 74,6 x 35,5 mm
Dimensions (type vis à oreilles)	175 x 74,5 x 42,5 mm
Alimentation	+12 V ± 15 %, 16 W
Température de fonctionnement	0 à 45 °C
Température de stockage	-20 à 67 °C
Systèmes d'exploitation supportés	Windows Server 2012 R2/2012/2008 R2, Linux RedHat EL 6.5/7.0, SuSE SLES 11 SP3/12, FreeBSD 9/10, UEFI 2.1/2.3, VMware ESXi 5.1/5.5/6.0
Fonctionnalités logicielles	Teaming, IEEE 802.3ad, VLANs 802.1Q, Flow control, Interruption modérée
Conformité	CE, FCC, RoHS
Entretien et nettoyage	Nettoyer avec un chiffon sec et antistatique. Éviter la poussière.
Sécurité	Utiliser dans un environnement sec et tempéré. Débrancher avant toute manipulation.
Pièces détachées et réparabilité	Carte non réparable par l'utilisateur. Aucune pièce détachable.

FOIRE AUX QUESTIONS - NMC-4009-04CSA1 Advantech

Quels systèmes d'exploitation sont supportés par la carte NMC-4009-04CSA1 ?

La carte supporte Windows Server 2012 R2/2012/2008 R2, Linux RedHat EL 6.5/7.0, SuSE SLES 11 SP3/12, FreeBSD 9/10, UEFI 2.1/2.3 et VMware ESXi 5.1/5.5/6.0.

Quelle est la consommation électrique de la carte ?

La consommation maximale est de 16 W sous une tension de +12 V (± 15 %).

Combien de ports RJ45 possède la carte ?

Elle dispose de 4 ports RJ45 avec un débit de 10 GbE chacun.

Quelles sont les dimensions de la carte ?

Deux versions : type loquet : 163,7 x 74,6 x 35,5 mm ; type vis à oreilles : 175 x 74,5 x 42,5 mm.

Quelle est la vitesse maximale supportée ?

Chaque port supporte 10 Gigabits par seconde (10 GbE).

Est-elle compatible PCIe 3.0 ?

Oui, elle utilise deux interfaces PCIe 3.0 x4, compatibles avec les slots PCIe 3.0 et rétrocompatibles.

Que signifient les voyants LED ?

Les LED indiquent : 10 Mbps : éteinte ; 100 Mbps : ambre ; 1000 Mbps : vert ; Link : allumée ; Act : clignotante.

La carte prend-elle en charge le teaming ?

Oui, elle supporte le teaming ainsi que IEEE 802.3ad (LACP) pour l'agrégation de liens.

Quels sont les prérequis d'installation ?

Un slot PCIe 3.0 x4 libre, une alimentation fournissant du +12 V, et le pilote approprié pour votre OS.

Est-elle conforme RoHS ?

Oui, la carte est RoHS (sans plomb) et certifiée CE et FCC.

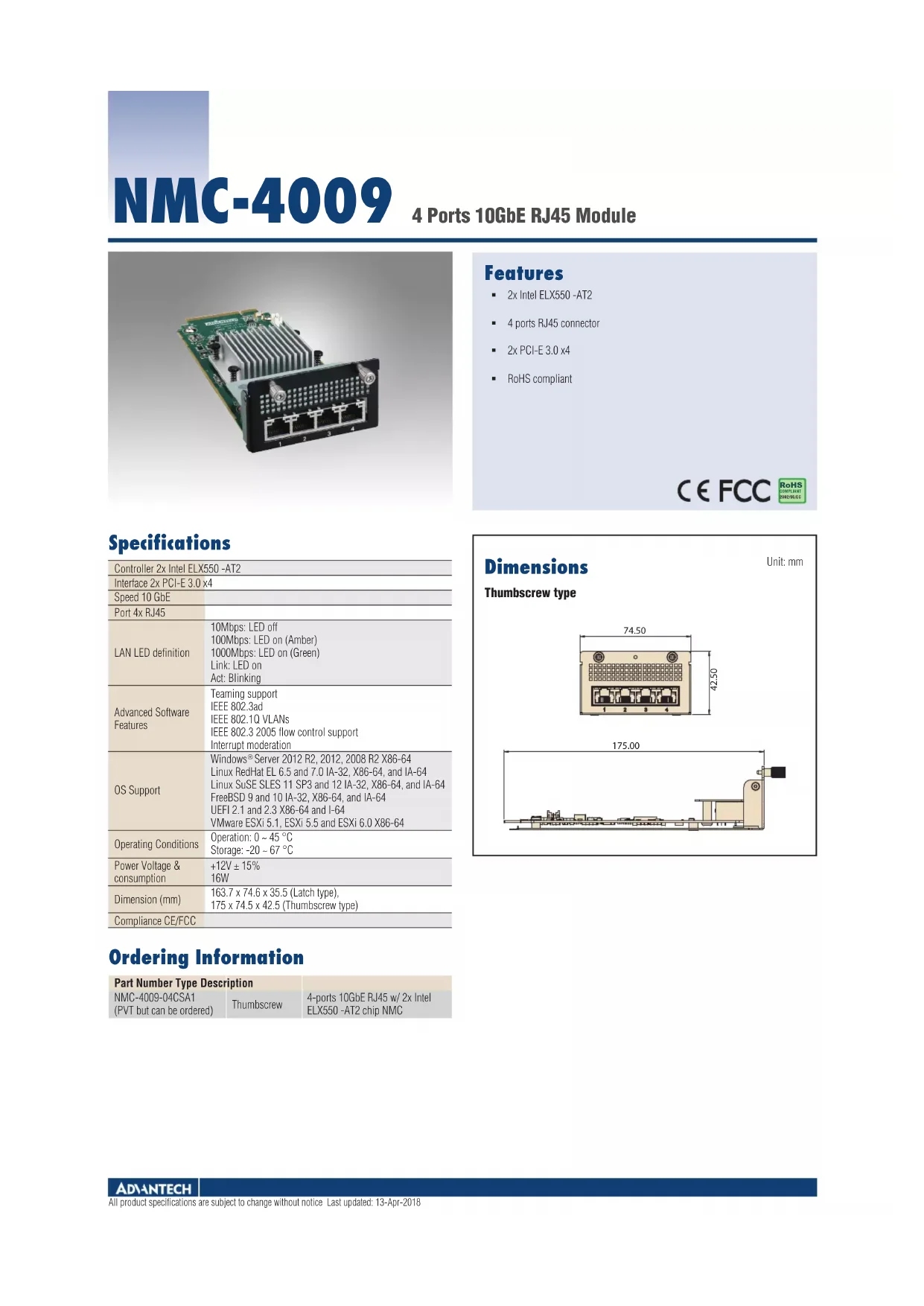

MODE D'EMPLOI NMC-4009-04CSA1 Advantech

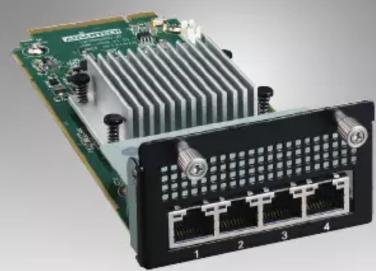

Close-up of a green network card with multiple Ethernet ports and heat sinks (no visible text or symbols)

Specifications

Controller 2x Intel ELX550 -AT2
Interface 2x PCI-E 3.0 x4
Speed 10 GbE
Port 4x RJ45
LAN LED definition	10Mbps: LED off100Mbps: LED on (Amber)1000Mbps: LED on (Green)Link: LED onAct: Blinking
Advanced Software Features	Teaming supportIEEE 802.3adIEEE 802.1Q VLANsIEEE 802.3 2005 flow control supportInterrupt moderation
OS Support	Windows®Server 2012 R2, 2012, 2008 R2 X86-64Linux RedHat EL 6.5 and 7.0 IA-32, X86-64, and IA-64Linux SuSE SLES 11 SP3 and 12 IA-32, X86-64, and IA-64FreeBSD 9 and 10 IA-32, X86-64, and IA-64UEFI 2.1 and 2.3 X86-64 and I-64VMware ESXi 5.1, ESXi 5.5 and ESXi 6.0 X86-64
Operating Conditions	Operation: 0 ~ 45 °CStorage: -20 ~ 67 °C
Power Voltage & consumption	+12V ± 15%16W
Dimension (mm)	163.7 x 74.6 x 35.5 (Latch type),175 x 74.5 x 42.5 (Thumbscrew type)
Compliance CE/FCC

Ordering Information

Part Number Type Description
NMC-4009-04CSA1(PVT but can be ordered)	Thumbscrew	4-ports 10GbE RJ45 w/ 2x IntelELX550 -AT2 chip NMC

Features

■ 2x Intel ELX550 -AT2
■ 4 ports RJ45 connector
■ 2x PCI-E 3.0 x4
■ RoHS compliant

C € FCC

Dimensions

Unit: mm

Thumbscrew type
