ETH-2S - Carte réseau / adaptateur Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau / adaptateur
Marque	Phoenix Contact
Modèle	ETH-2S
Connecteurs	2 x RJ45 (Ethernet), 1 x port série RS-232/485 (bornier)
Protocoles supportés	Modbus TCP, Modbus RTU, TCP/IP, UDP
Alimentation	24 V CC (borne à vis)
Consommation électrique	Typ. 4 W
Température de fonctionnement	-40 °C à +70 °C
Dimensions (L x l x H)	120 x 80 x 30 mm
Poids	200 g
Fonctions principales	Conversion série/Ethernet, serveur Modbus, client TCP, mode tunnel
Configuration	Via navigateur Web, outils logiciels (FL Network Manager)
LED d'état	Power, Link, Activity, série
Boîtier	Métallique, montage sur rail DIN
Indice de protection	IP20
Certifications	CE, UL (en attente), ATEX zone 2 (option)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Isolation galvanique 1,5 kV, protection contre les inversions de polarité
Pièces détachées et réparabilité	Aucune pièce détachable. Appareil non réparable par l'utilisateur. Retourner au SAV.
Informations générales	Garantie 2 ans. Assistance technique par téléphone ou email.

FOIRE AUX QUESTIONS - ETH-2S Phoenix Contact

Quels types de câbles série sont supportés par l'ETH-2S ?

L'ETH-2S supporte les interfaces RS-232 et RS-485 via un bornier à vis. Vous pouvez configurer le mode dans l'interface web.

Comment configurer l'adresse IP de l'ETH-2S ?

Par défaut, l'appareil utilise DHCP. Si aucun serveur DHCP n'est disponible, il utilise une adresse IP statique (par ex. 192.168.1.254). La configuration se fait via navigateur web en saisissant cette adresse.

Puis-je utiliser l'ETH-2S comme passerelle Modbus TCP vers RTU ?

Oui, l'ETH-2S agit comme un serveur Modbus TCP côté Ethernet et un maître/esclave Modbus RTU côté série. Il traduit automatiquement les protocoles.

Quelle est la distance maximale du câble Ethernet ?

La distance maximale pour un câble Ethernet cuivre est de 100 mètres (selon la norme IEEE 802.3). Pour de plus longues distances, utilisez un switch ou un convertisseur fibre optique.

L'ETH-2S est-il compatible avec les automates Siemens S7 ?

Oui, via le protocole Modbus TCP ou en utilisant un convertisseur de protocole. L'ETH-2S peut être intégré dans un réseau PROFINET via un coupleur.

Comment mettre à jour le firmware de l'ETH-2S ?

Téléchargez le fichier firmware depuis le site Phoenix Contact. Connectez-vous à l'interface web, allez dans 'Administration' puis 'Mise à jour firmware' et sélectionnez le fichier. Ne coupez pas l'alimentation pendant l'opération.

Que faire si l'ETH-2S ne répond plus ?

Essayez de réinitialiser l'appareil en maintenant le bouton Reset enfoncé pendant 10 secondes. Si cela ne fonctionne pas, vérifiez l'alimentation et les connexions. En dernier recours, contactez le support.

Puis-je alimenter l'ETH-2S via PoE ?

Non, l'ETH-2S n'est pas compatible PoE. Il nécessite une alimentation externe 24 V CC via le bornier. Utilisez un injecteur PoE avec séparateur si nécessaire.

Quels sont les voyants lumineux et leur signification ?

Les LED sont : PWR (vert = alimentation OK), LNK/ACT (vert = lien Ethernet, clignotant = activité), TX et RX (indiquent l'activité série). Consultez la notice pour le détail.

Quelle est la garantie de l'ETH-2S ?

Phoenix Contact offre une garantie de 2 ans sur ce produit. Pour les réclamations, contactez votre revendeur avec la facture et le numéro de série.

MODE D'EMPLOI ETH-2S Phoenix Contact

Un réseau aux possibilités illimitées

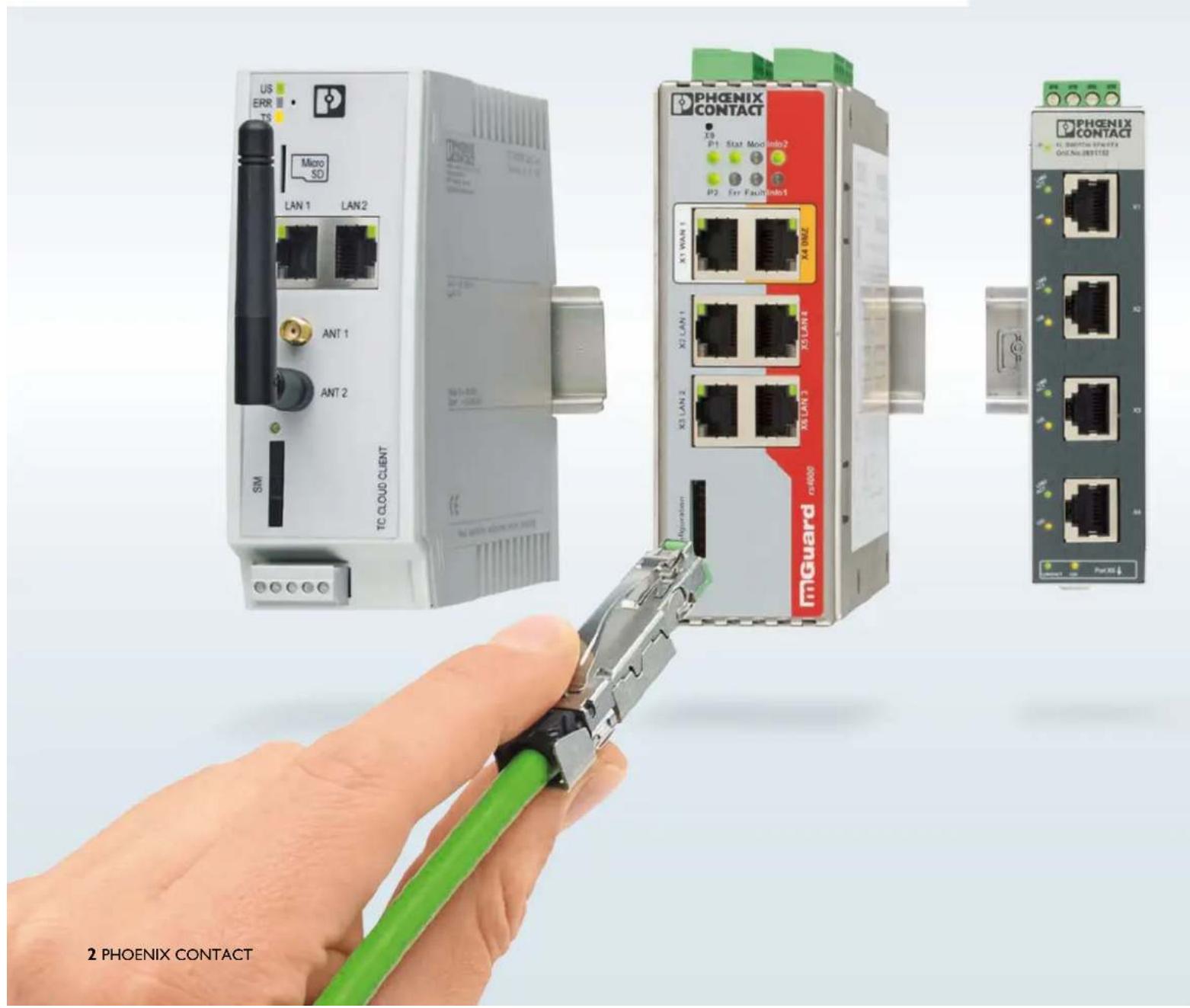

La gamme de produits réseau Ethernet industriel de PHOENIX CONTACT

Phoenix Contact vous propose plus de fonctionnalités en temps réel, plus de technologies sans fil, plus de sécurité et plus de fiabilité. L'Ethernet industriel de Phoenix Contact s'intègre facilement dans votre infrastructure d'automatisation car nous simplifions l'Ethernet.

Grâce à nos longues années d'expérience dans l'automatisation et les réseaux Ethernet industriels, nous connaissons et comprenons vos attentes et exigences. Et c'est en ce sens que nos produits et solutions ont été élaborés.

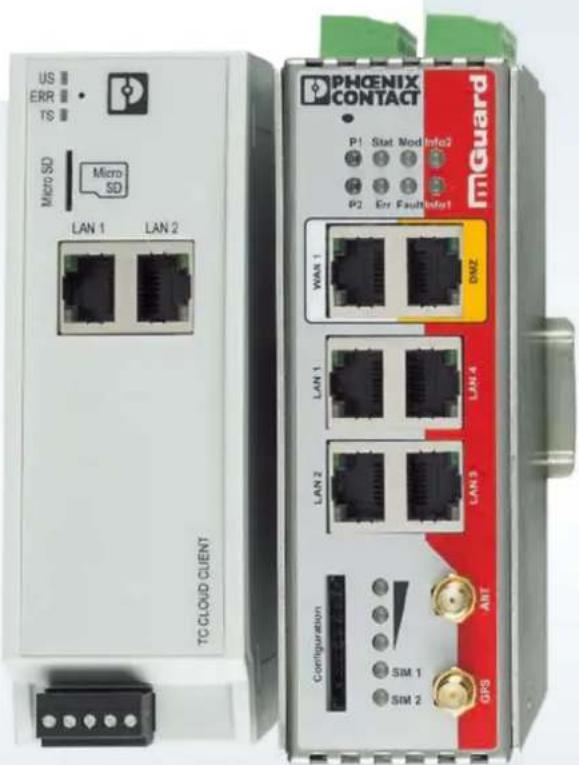

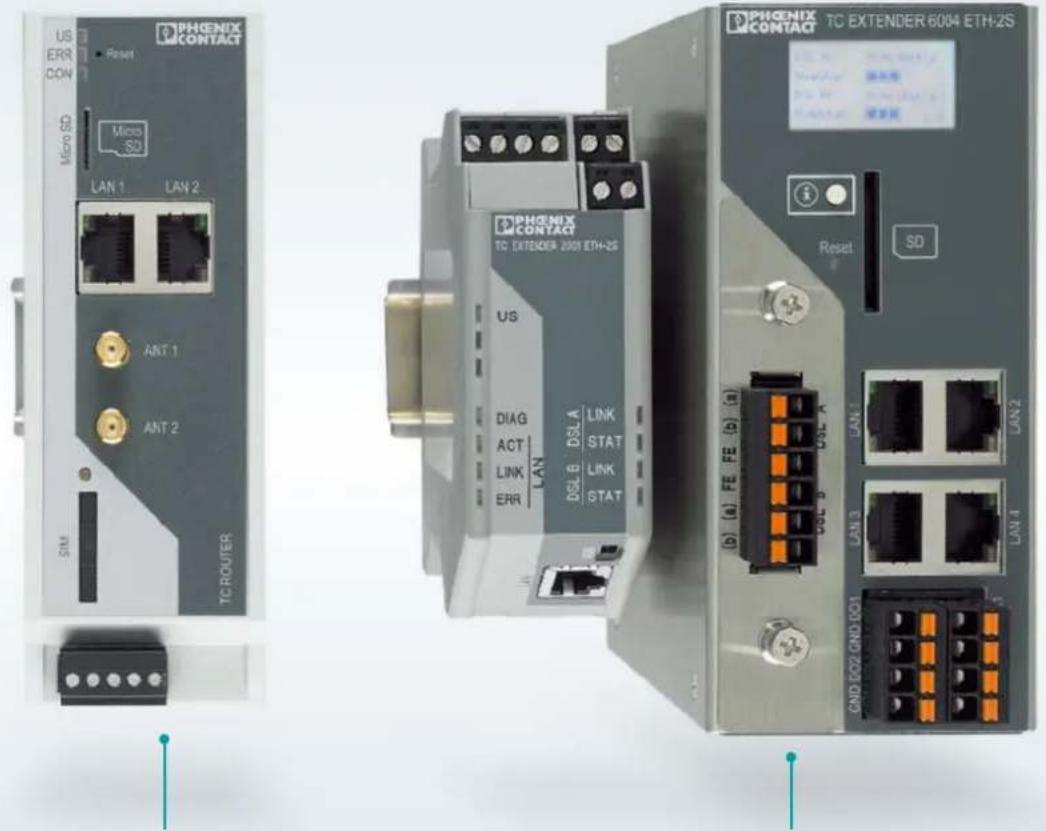

US ERR TS Micro SD LAN 1 LAN2 ANT 1 ANT 2 SM TC CLOUD CLIENT PHENIX CONTACT P1 Stat ModInfo2 P2 For FaultInfo5 X1 WAN 1 X1 LAN 1 X1 LAN 2 X1 DAN 3 X1 DAN 4 mGuard rs0000 PHENIX CONTACT XL SWITCH SPATEX QGENLUBST132 2 PHOENIX CONTACT

Nous simplifions l'Ethernet

Par « Nous simplifions l'Ethernet », nous voulons dire que nous vous aidons à maîtriser la complexité des réseaux Ethernet performants. Pour ce faire, nous avons conçu nos produits en fonction des connaissances, des outils et des habitudes de l'utilisateur, l'automaticien.

La production en réseau 4

La machine en réseau 8

L'infrastructure en réseau 12

L'installation de processus en réseau 16

Produits

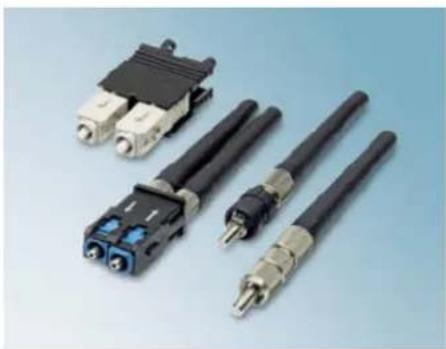

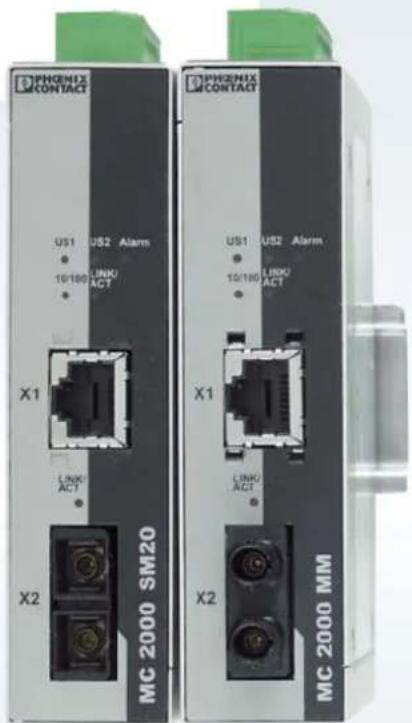

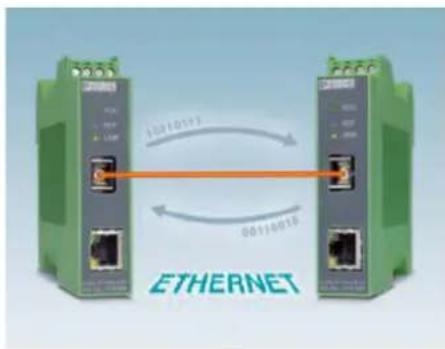

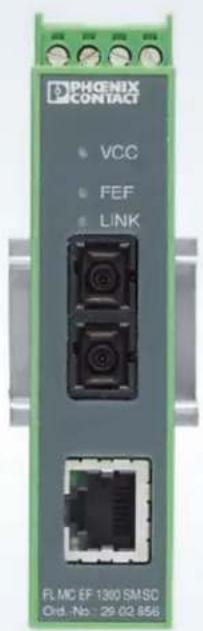

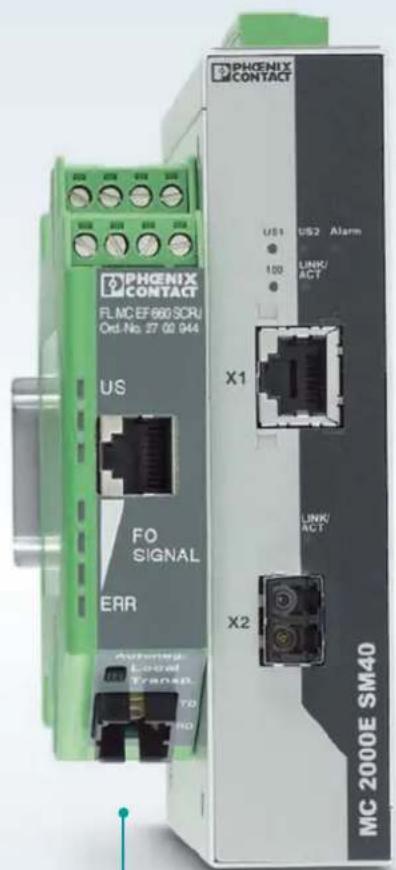

Convertisseurs de média 20

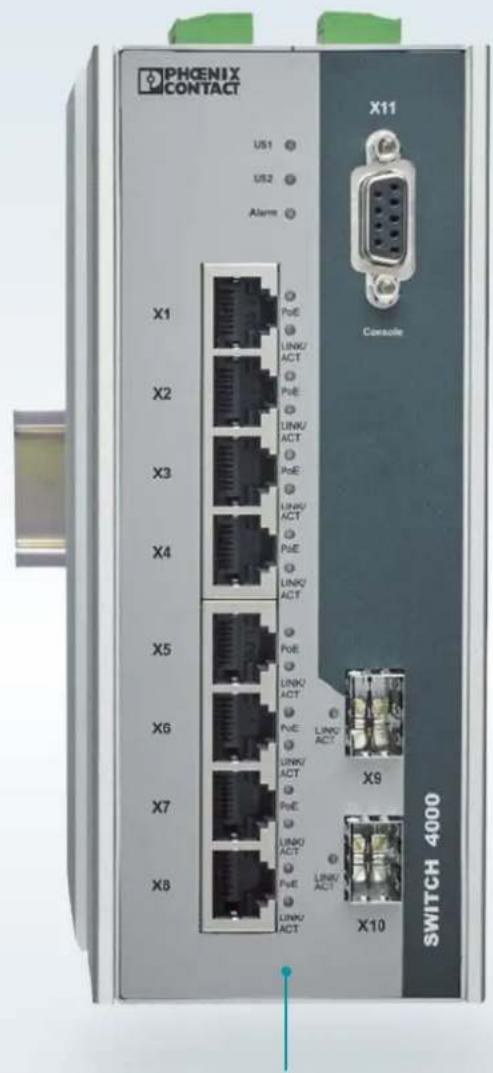

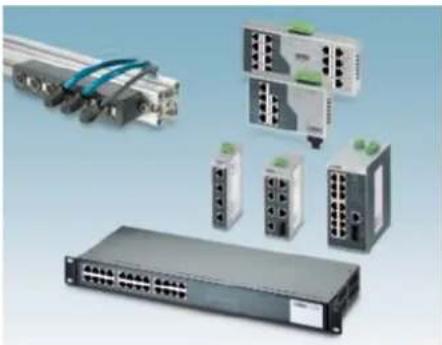

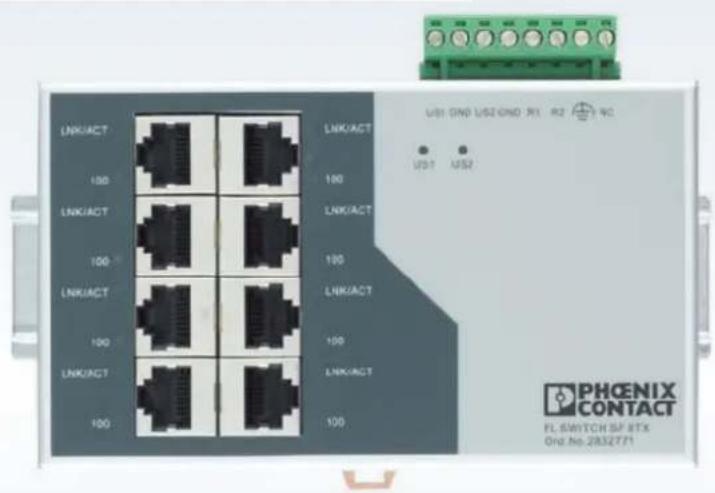

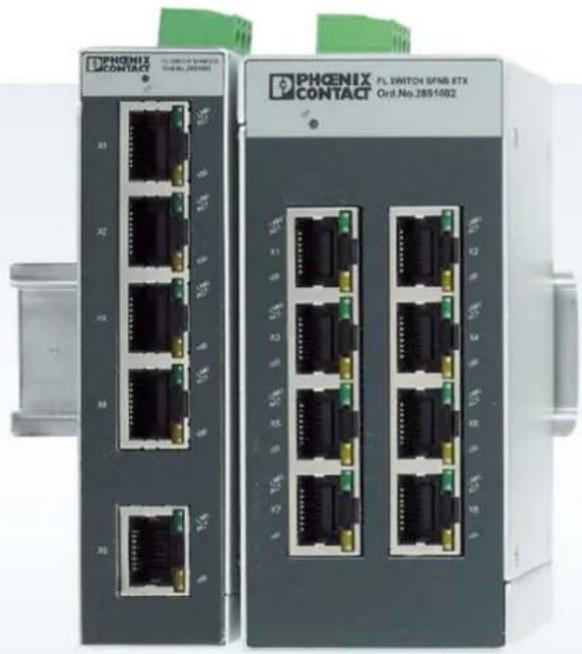

Switches non-administrables 24

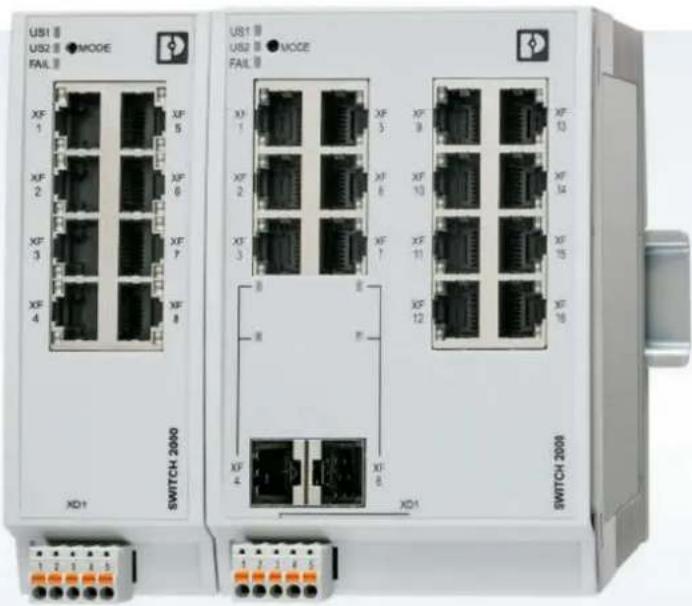

Switches d'automatisation administrables 26

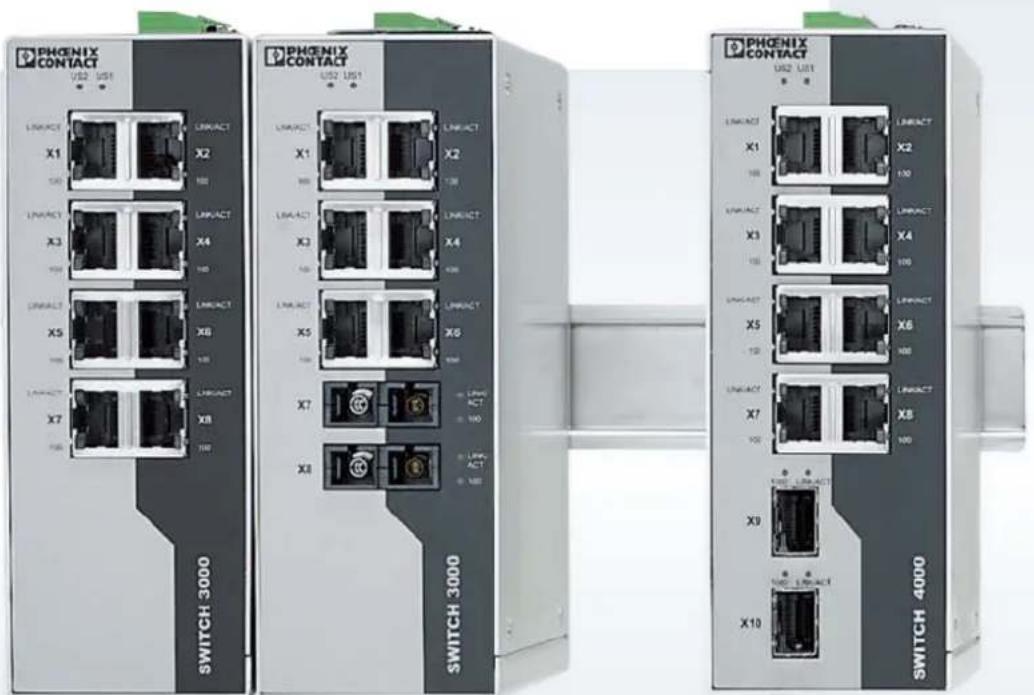

Switches IT industriels administrables 28

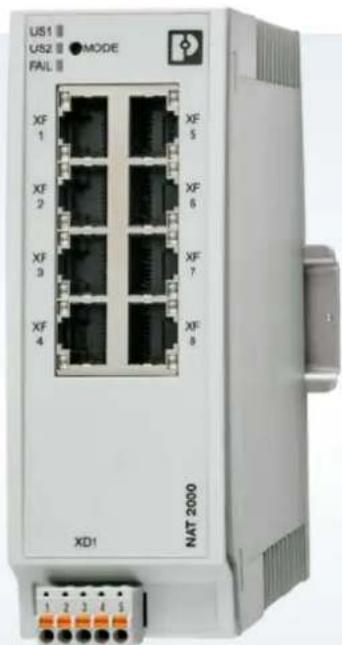

Routeur et switches couche 3 30

Sécurité industrielle 50

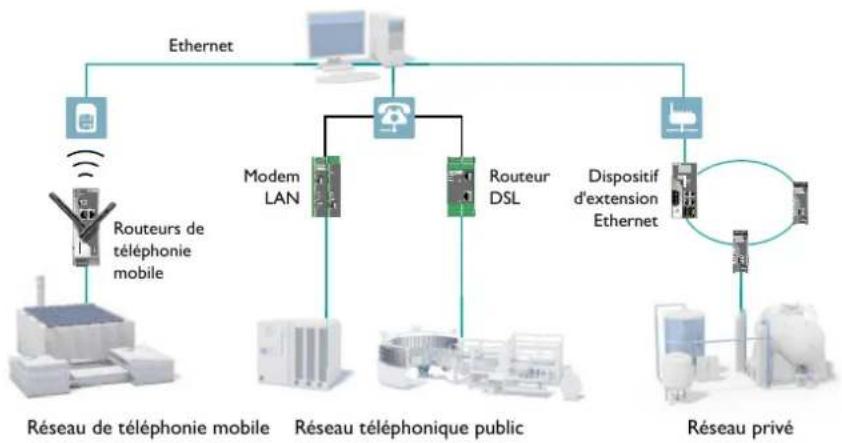

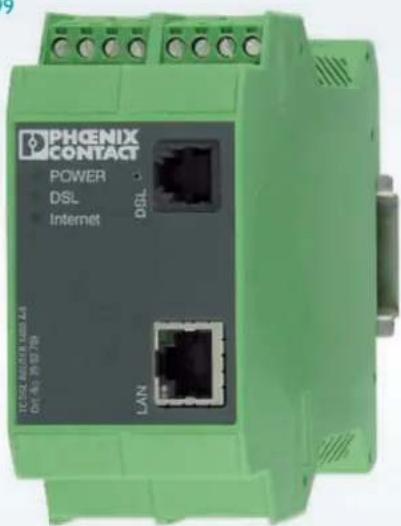

Télécommunication 54

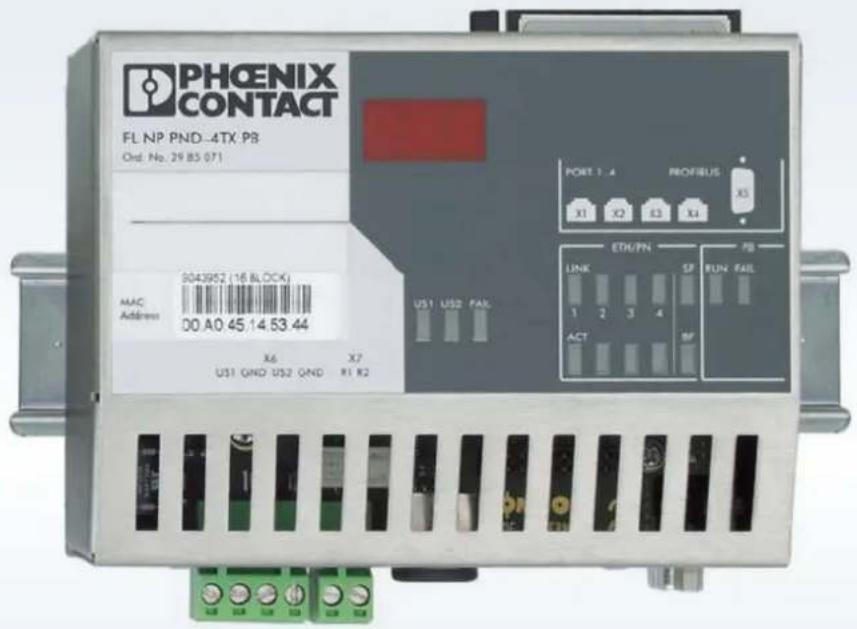

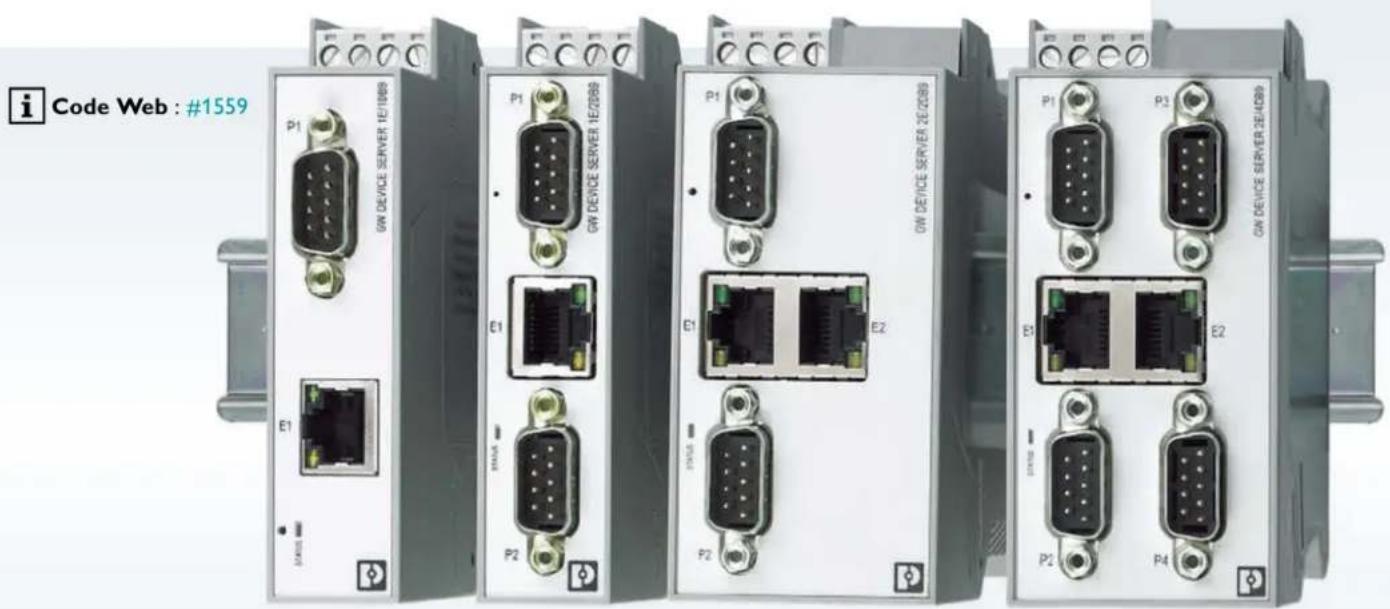

Convertisseur de protocole et d'interfaces 58

Logiciels 62

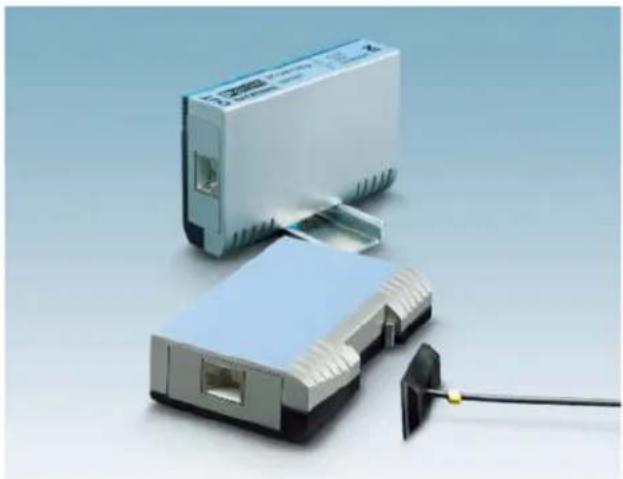

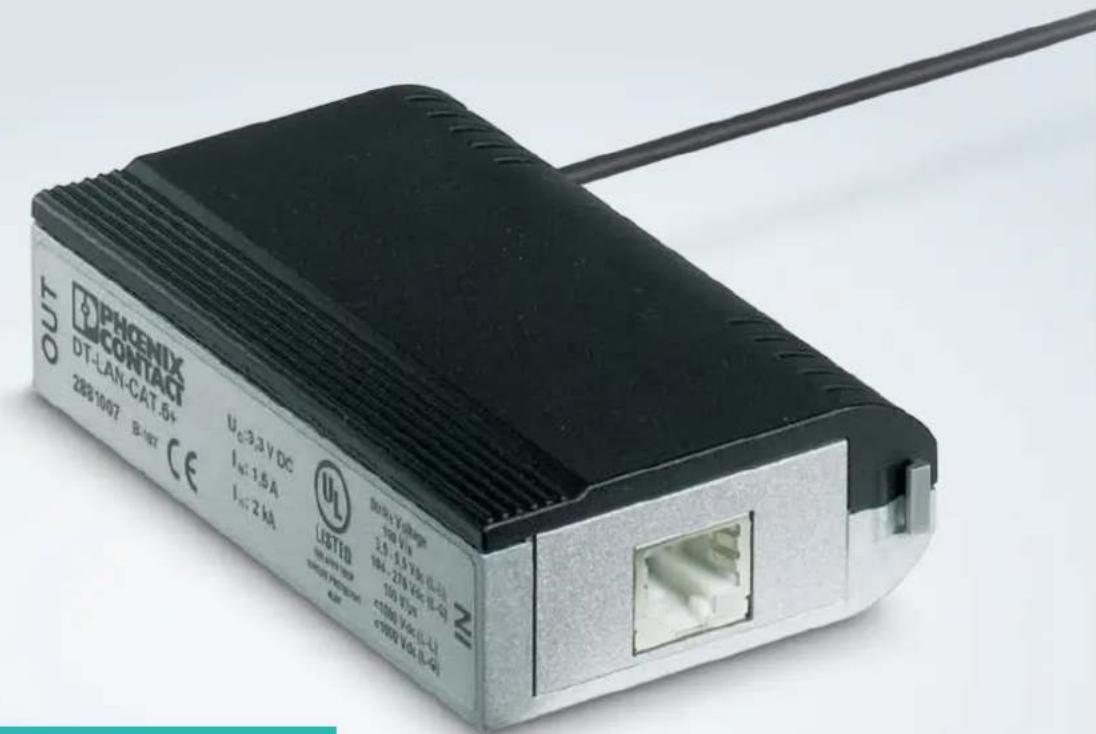

Parafoudre basse tension 64

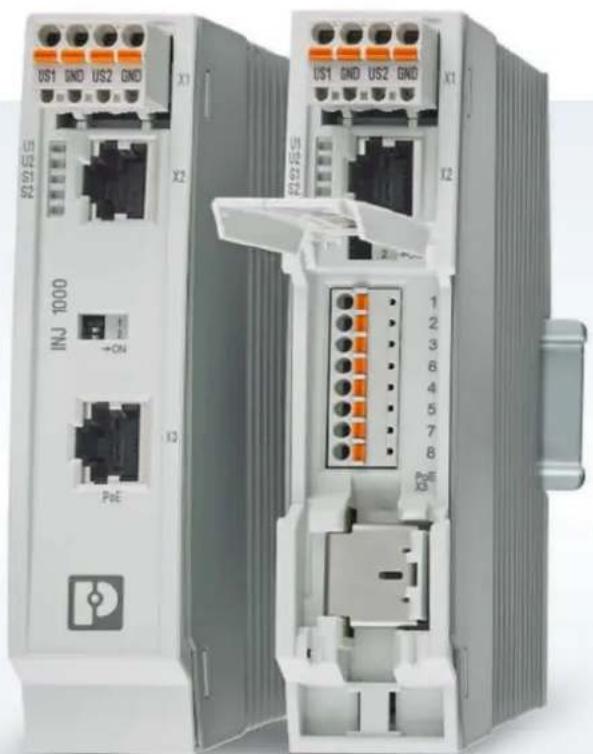

Technique d'installation 66

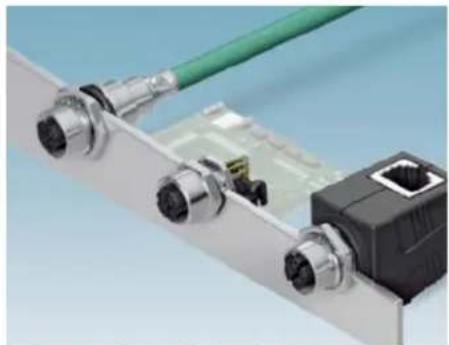

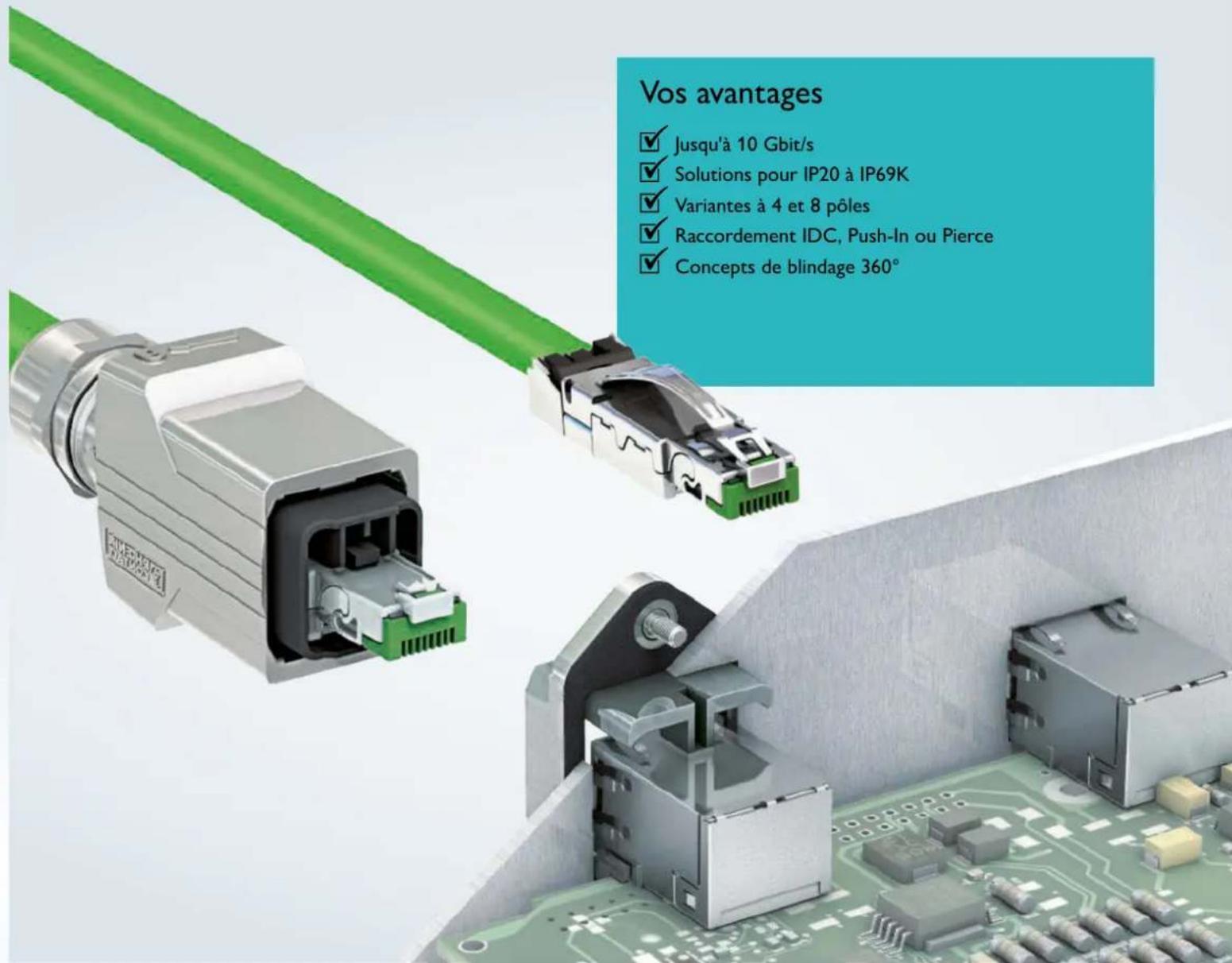

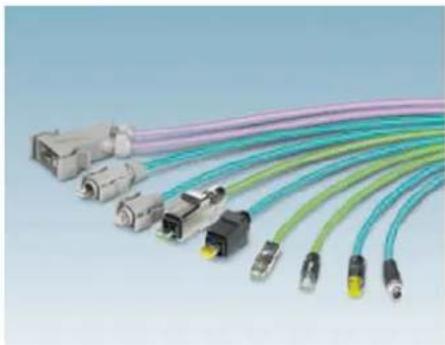

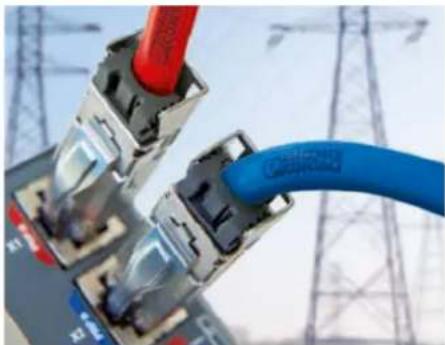

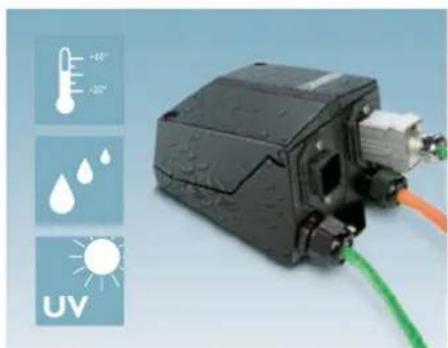

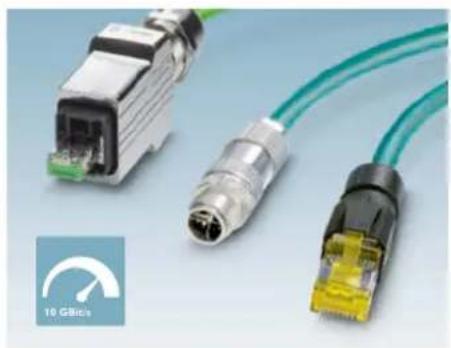

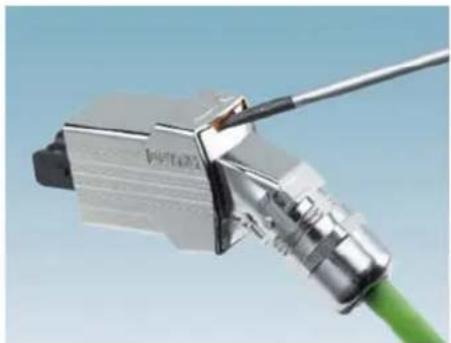

Câblage à base de cuivre 72

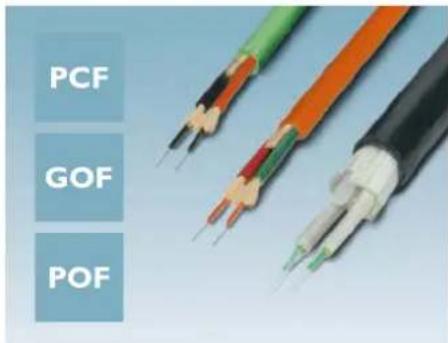

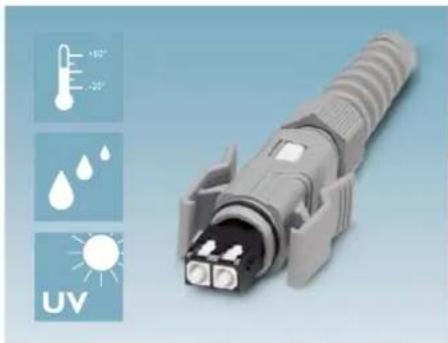

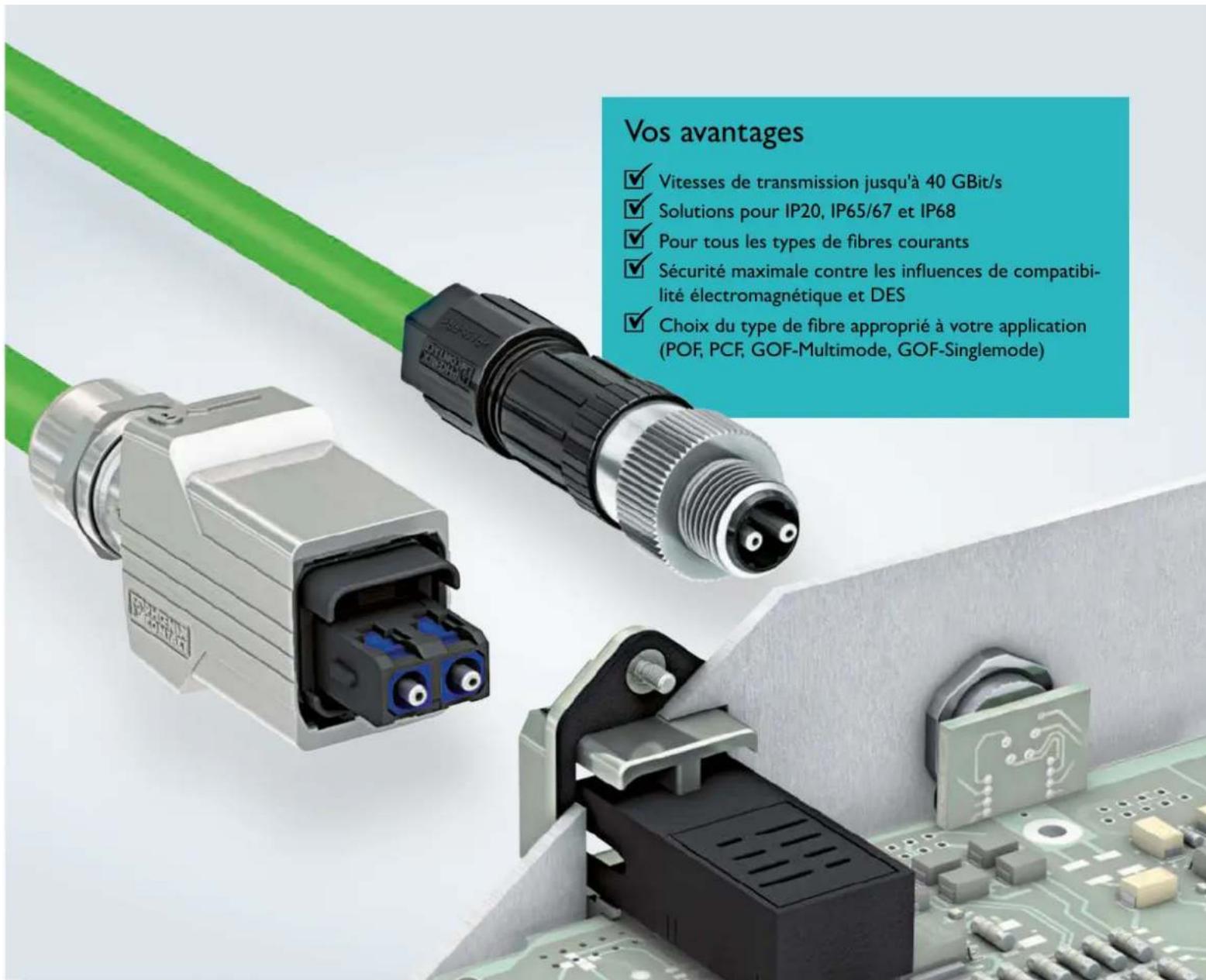

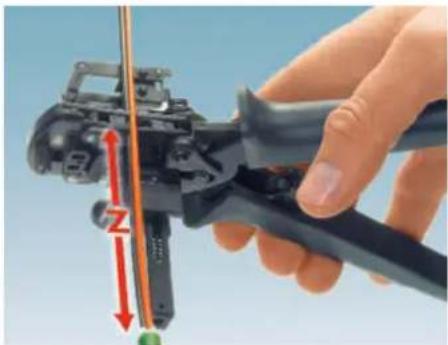

Câblage à base de FO 90

Services 98

En savoir plus avec le code web

Les codes web de cette brochure vous permettent d'accéder à des informations détaillées. Il suffit de saisir # et le nombre à quatre chiffres dans la barre de recherche de notre site web.

Code web : #1234 (exemple)

Vous pouvez également utiliser le lien direct : phoenixcontact.net/webcode/#1234

La production en réseau

Une production hautement productive et efficace nécessite une infrastructure réseau parfaitement structurée, performante et sécurisée. Il est donc nécessaire de mettre en oeuvre un concept adapté et d'intégrer les composants adéquats pour protéger votre installation contre les défaillances des systèmes d'automatisation et les temps d'arrêt onéreux. Avec les produits réseau industriels de Phoenix Contact, vous mettez en oeuvre de manière simple et évolutive les exigences élevées auxquelles doit se soumettre votre réseau de production. Outre des produits adaptés, nous vous proposons également une assistance pour la planification optimale de votre réseau de production.

Réseau de production hautement disponible

Aucune production moderne ne peut fonctionner sans une infrastructure réseau robuste et performante. Vous devez donc mettre en oeuvre un concept adapté pour protéger votre installation des défaillances coûteuses. Nous proposons des solutions de redondance adéquates, de la simple redondance des supports aux structures réseau parallèles.

Intégration des machines

L'intégration de machines externes dans le réseau de production requiert de résoudre un certain nombre d'enjeux, tels que les conflits d'adresses IP ou les divers réseaux IP. Nous proposons :

• Des solutions de routage performantes entre les divers sous-réseaux
• Une solution simple pour les conflits d'adresse IP avec un routage 1:1 NAT

Connexion au réseau d'entreprise

La communication entre le réseau d'entreprise et le réseau de production se voit confrontée à diverses exigences, parfois contradictoires. Nous proposons :

• Une intégration transparente avec prise en charge des normes informatiques et d'automatisation
• Des solutions hautes performances sécurisées
• Une communication continue entre les différents sous-réseaux Ethernet

Communication avec les systèmes mobiles

La communication avec les systèmes de transport sans conducteur et les navettes d'entrepôt nécessite une connexion LAN sans fil fiable et ininterrompue. Nous proposons :

• Une itinérance rapide et optimisée
• Une disponibilité WLAN rapide et fiable avec une grande couverture sans fil

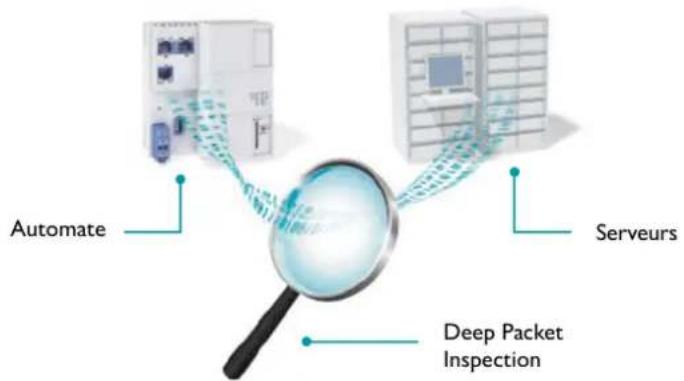

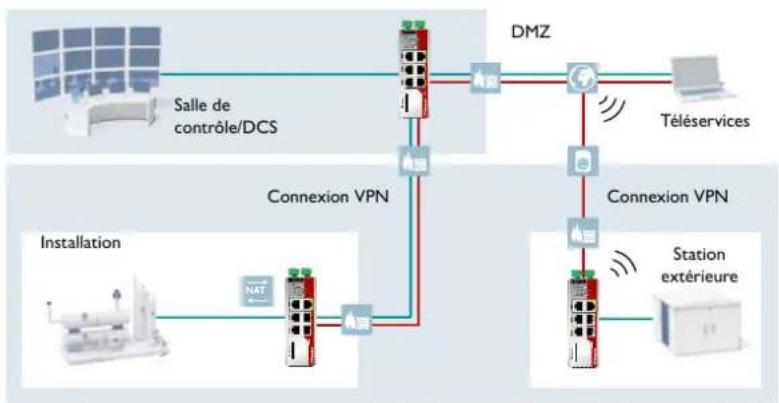

Cybersécurité

Dans les installations en réseau, une protection fiable contre tout accès non autorisé de personnes ou de logiciels malveillants est indispensable. Nous proposons :

• Des produits et solutions pour des réseaux d'installations fiables selon CEI 62443 et ISA-99
• Des solutions d'accès sécurisées pour les techniciens de service externes par Internet
• Une protection antivirus adaptée aux besoins industriels pour les systèmes de commande Windows

Gestion de réseau

Pour détecter les problèmes avant même qu'une panne ne se produise, vous devez surveiller en permanence votre réseau de production. En cas de panne cependant, les données de diagnostic collectées vous aideront à identifier et résoudre rapidement l'erreur. Nous proposons un logiciel de gestion de réseau pour la configuration et le diagnostic de votre réseau.

Solutions pour le réseau de production

Gestion de réseau

Les grands réseaux de production comprennent de nombreux composants réseau nécessitant tous configuration et diagnostic. Avec un logiciel de gestion de réseau, vous mettez en service en toute simplicité les switches administrables, les composants WLAN et les appareils de sécurité de Phoenix Contact. Vous pouvez attribuer aux appareils du réseau une adresse IP de manière centralisée, configurer plusieurs appareils simultanément et mettre à jour le firmware.

Informations supplémentaires sur le logiciel à partir de la p. 62


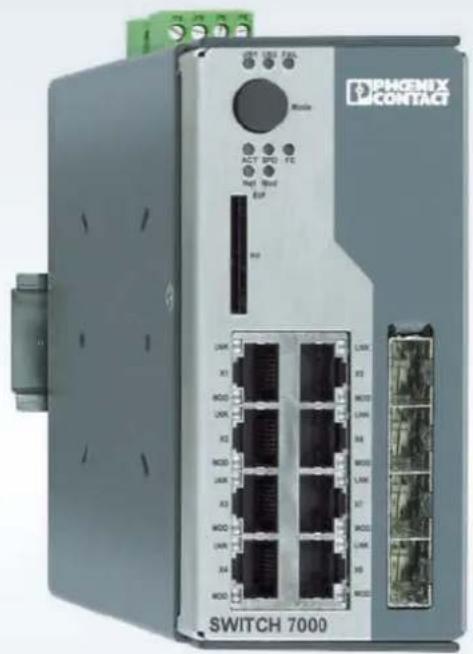

    B --> D["Switch 7000"]
    B --> E["Switch 2000"]
    C --> F["WLAN 1100"]
    E --> F

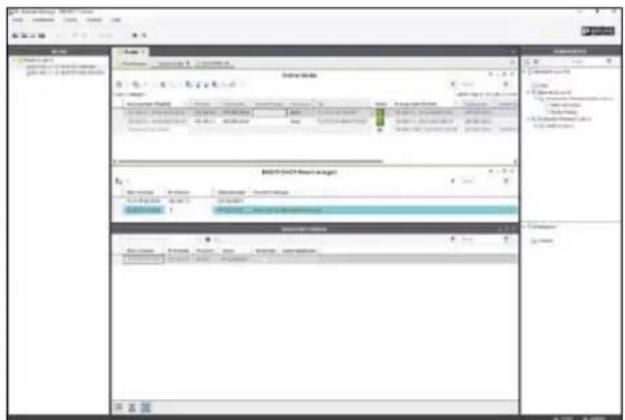

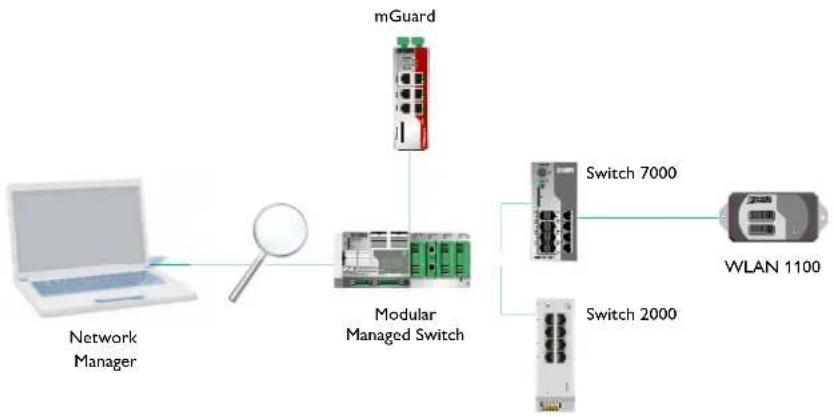

Gestion de réseau avec le logiciel FL NETWORK MANAGER

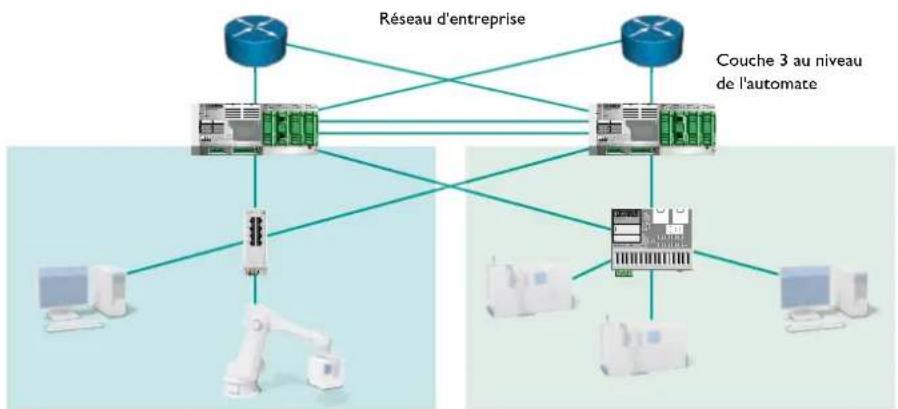

Une connexion hautes performances et sécurisée au réseau d'entreprise

Avec le protocole VRRP (Virtual Router Redundancy Protocol), vous pouvez connecter vos routeurs de manière redondante au réseau d'entreprise. Les performances Gigabit garantissent un débit de données élevé, prenant en charge les normes informatiques pour une intégration transparente (par exemple, VLAN, SNMP, RSTP). Pour une communication continue entre 28 sous-réseaux IP, vous pouvez utiliser la fonction couche 3.

Informations supplémentaires sur les Modular Managed Switch à partir de la p. 31
    note right of A: Réseau d'entreprise
    note right of C: Couche 3 au niveau de l'automate

Sous-réseau 1
Sous-réseau 2

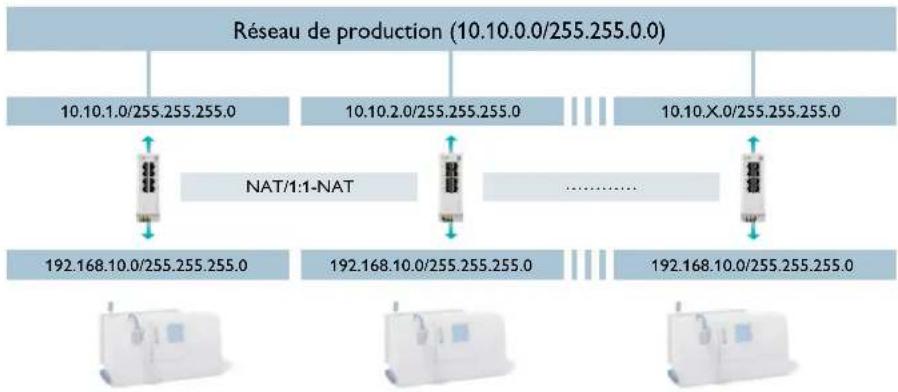

Connexion aux machines ayant la même adresse IP

Les machines et leurs appareils disposent d'une adresse IP propre et fixe. L'intégration dans des réseaux de production supérieurs peut donc provoquer des conflits d'adresses IP. Mais vous n'avez pas besoin d'adapter les adresses IP au réseau de production. Nos switches NAT ou routeurs mGuard traduisent simplement les plages d'adresses dans la machine à la plage d'adresses IP souhaitée dans le réseau d'automatisation de niveau supérieur.

Informations supplémentaires sur les switches NAT à partir de la p. 30 et sur les routeurs de sécurité mGuard à partir de la p. 50

Traduction d'adresse IP automatique grâce aux switches avec fonction NAT

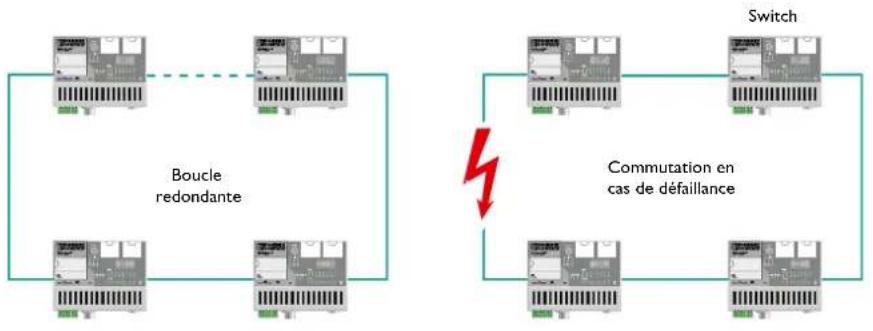

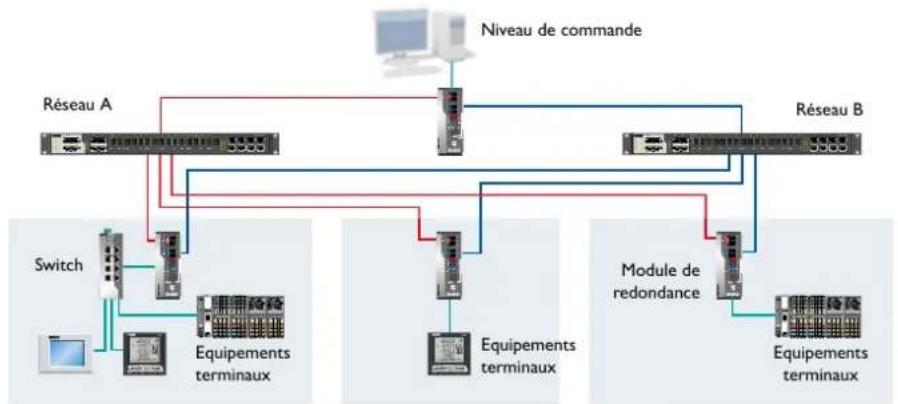

Haute disponibilité des réseaux grâce à la redondance réseau

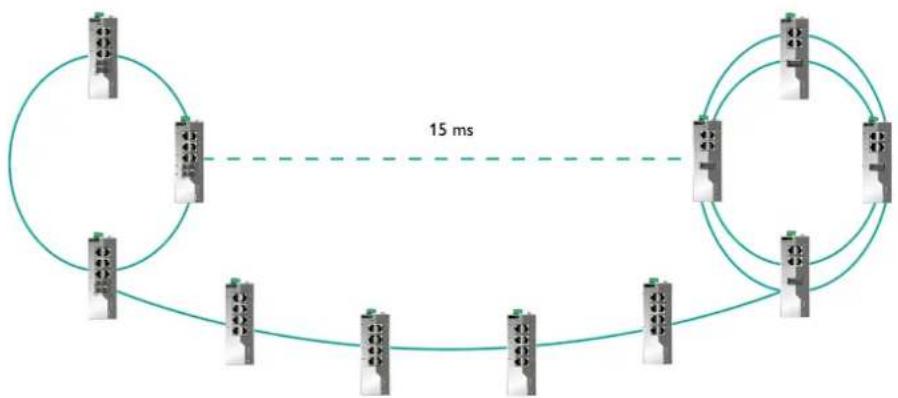

Une commutation de redondance rapide garantit un fonctionnement sans interruption des réseaux d'automatisation en cas de panne de connexion. Nous proposons :

• DLR (Device Level Ring) pour réseaux EtherNet/IP™
• MRP (Media Redundancy Protocol) pour réseaux PROFINET
• RSTP (Rapid Spanning Tree Protocol) pour réseaux informatiques industriels standard

Informations supplémentaires sur les switches administrables à partir de la p. 26

En cas de défaillance, la structure du réseau est réorganisée pour que tous les équipements puissent être à nouveau accessibles

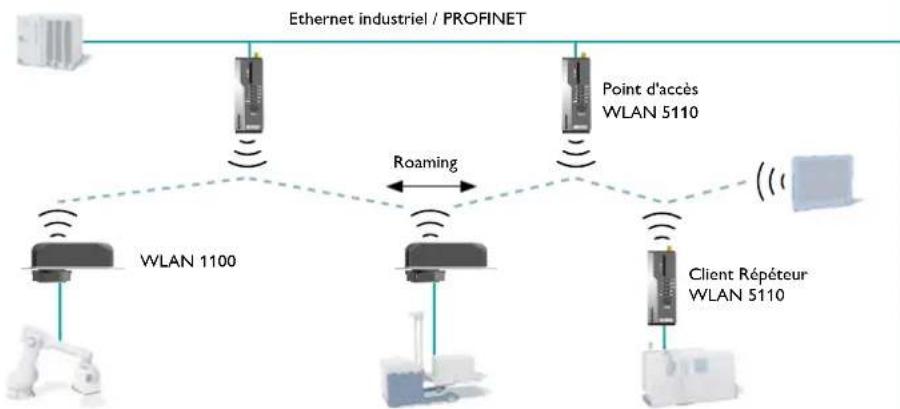

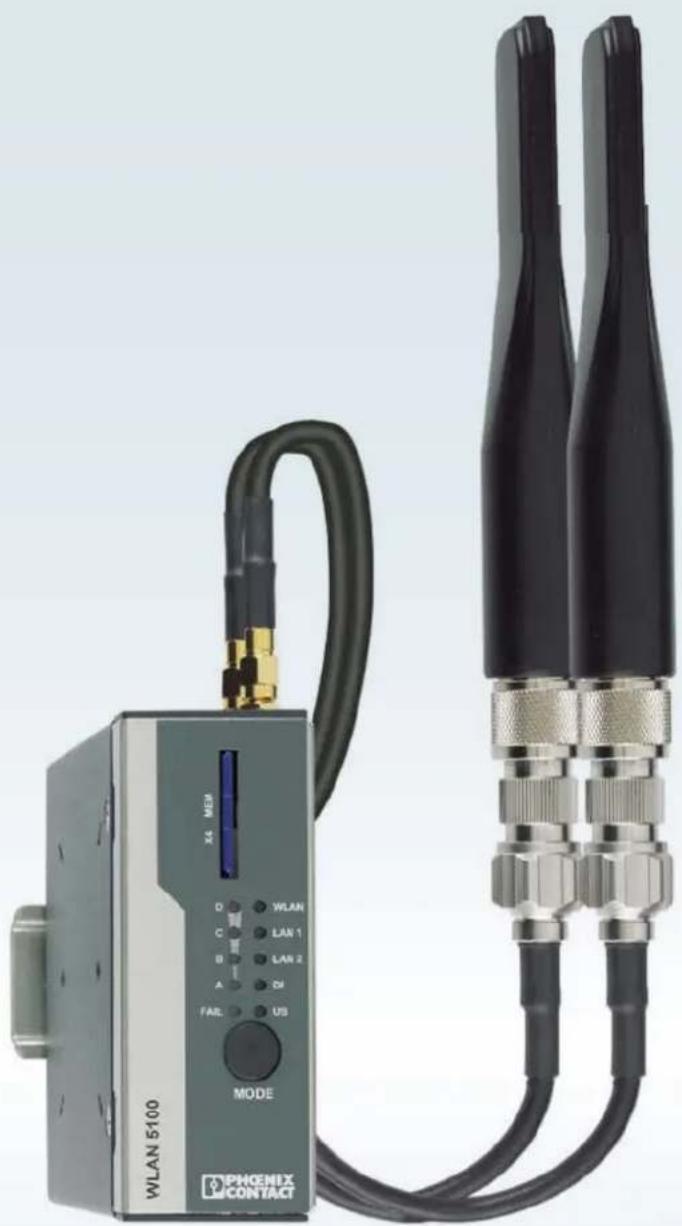

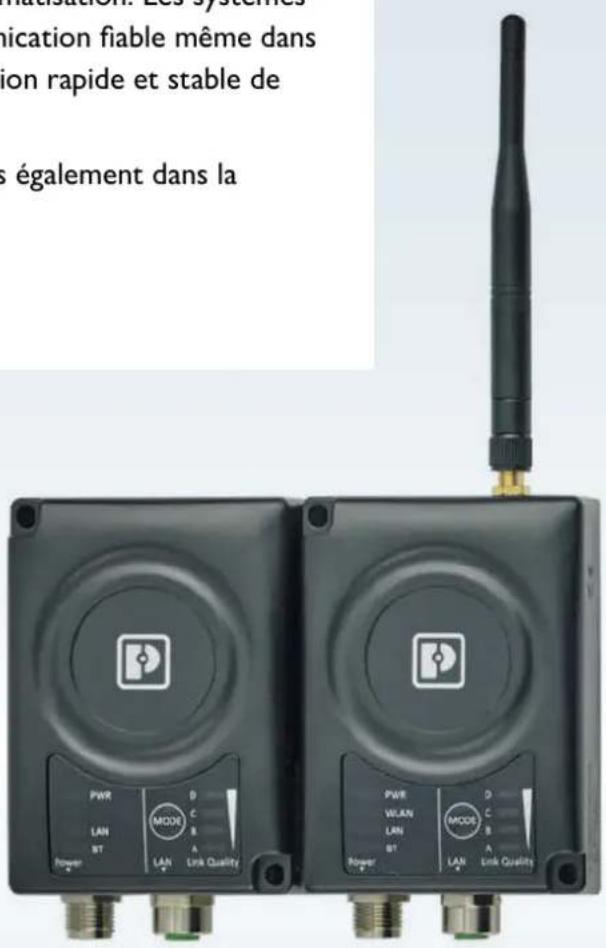

Solution Wireless LAN fiable pour systèmes mobiles

Les produits WLAN de Phoenix Contact offrent une itinérance optimisée et permettent de basculer entre les cellules sans fil en quelques milliseconds. Une communication en temps réel entre l'automate et le chariot est ainsi garantie, même en cas d'applications gourmandes en données. Le respect de la norme 802.11n ainsi que l'utilisation de la technologie d'antenne MIMO stabilisent en outre la communication dans l'environnement industriel.

Informations supplémentaires sur le WLAN industriel à partir de la p. 47

Communication sans fil entre les machines avec WLAN industriel

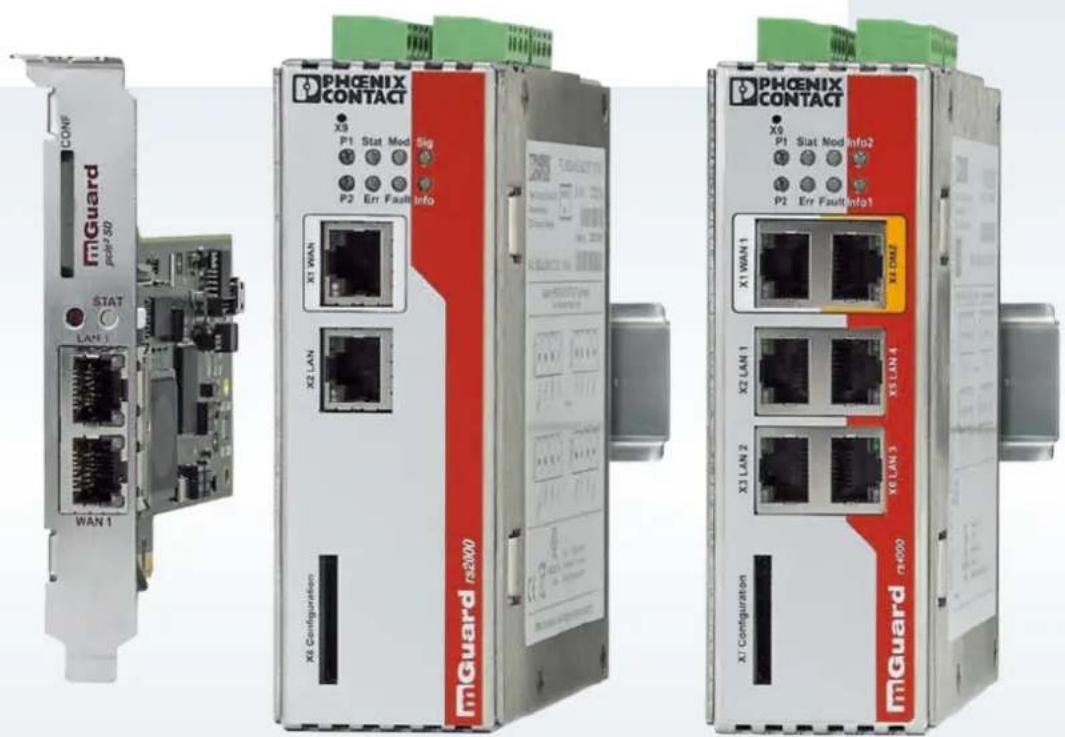

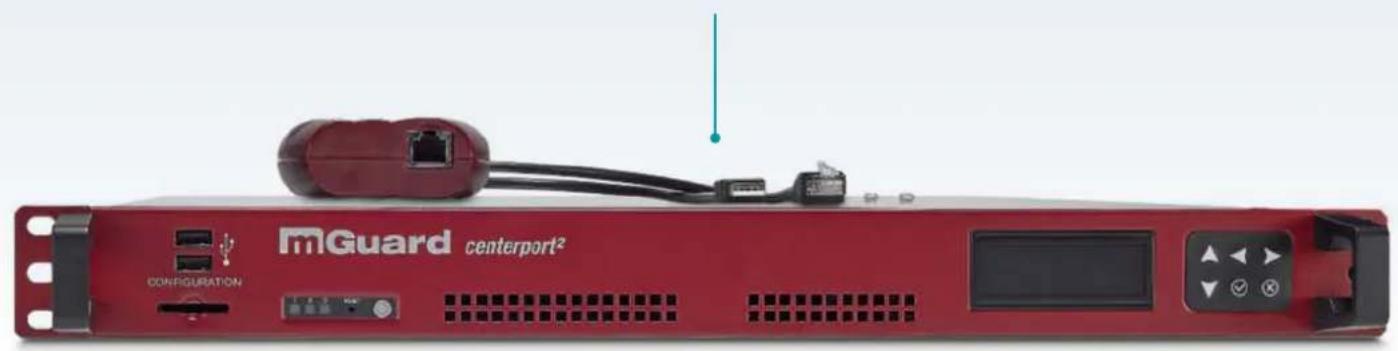

Solutions de sécurité mGuard industrielles

Les solutions routeur/pare-feu mGuard protègent votre réseau des dangers d'une mise en réseau croissante. Les règles de pare-feu basées sur l'authentication de l'utilisateur et le pare-feu conditionnel peuvent être activées en fonction de la personne, du fonctionnement et de la situation. Le dispositif CIFS-Integrity-Monitoring détecte les anomalies sur les ordinateurs Windows.

Informations supplémentaires sur les routeurs de sécurité mGuard à partir de la p. 50

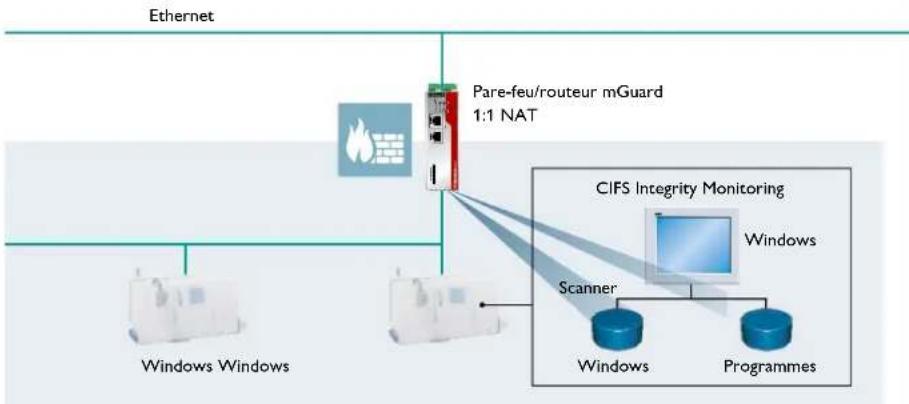


CIFS Integrity Monitoring pour protéger les ordinateurs Windows

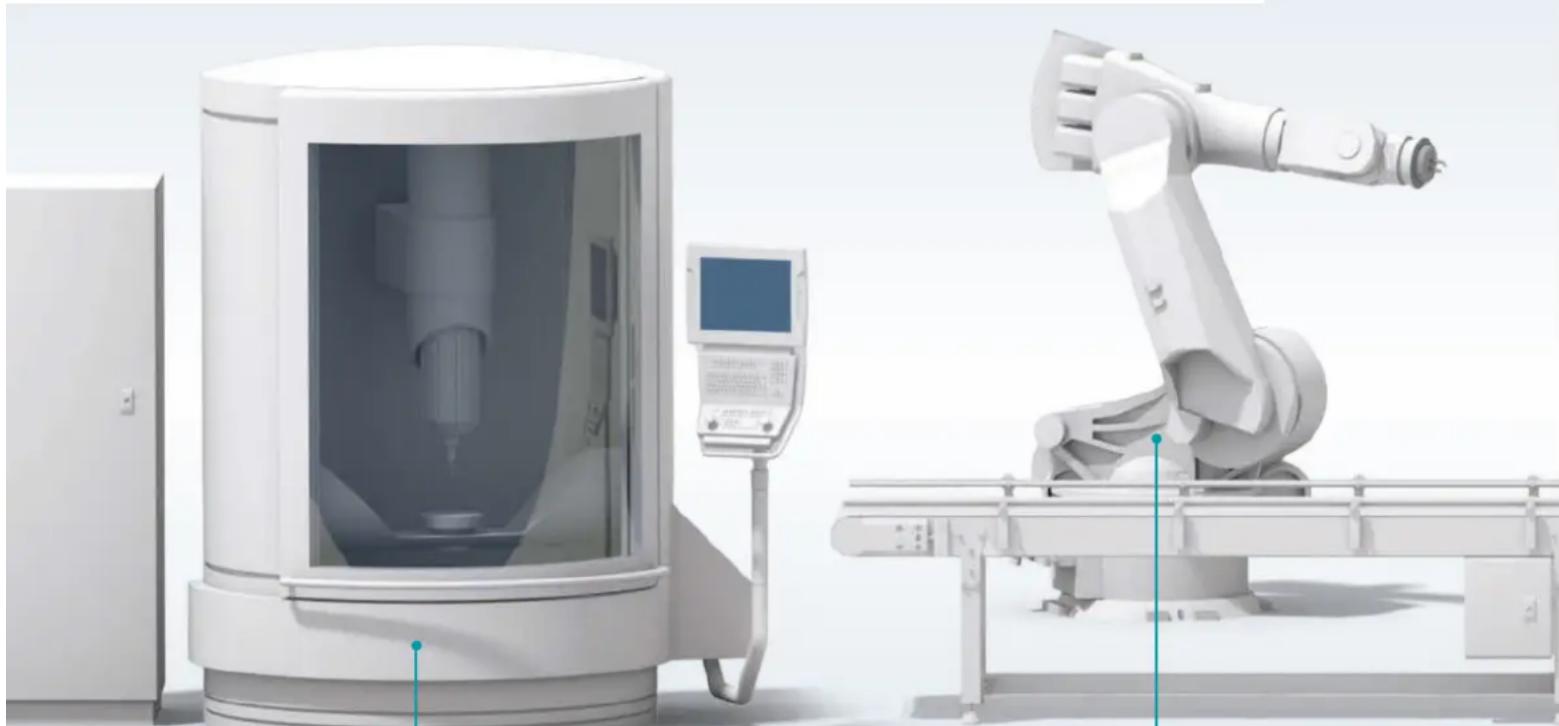

La machine en réseau

Aujourd'hui, une machine de production moderne est souvent mise en réseau de plusieurs façons : avec Internet pour la télémaintenance, avec le réseau d'entreprise pour l'échange de données de production ou avec d'autres machines et systèmes périphériques pour la production automatisée. Cependant, une mise en réseau plus importante signifie également de plus grands réseaux, ce qui accroît les communications et renforce les exigences de sécurité. Phoenix Contact vous propose des solutions Ethernet industrielles et des composants spécifiques et adaptés aux réseaux de machines, avec lesquels vous pouvez maîtriser non seulement les exigences d'aujourd'hui, mais également les besoins de demain.

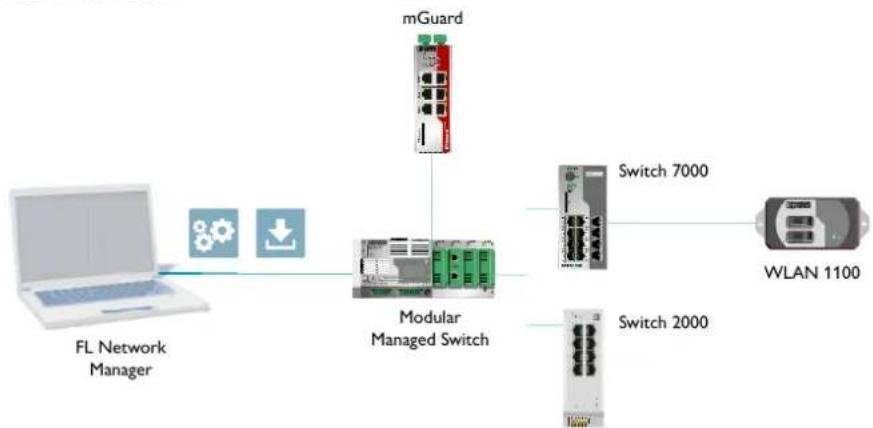

Configuration et surveillance centrales du réseau

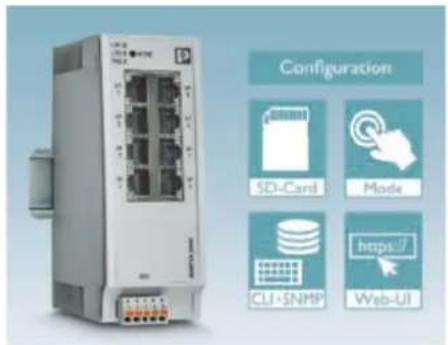

Afin de mettre en service rapidement et simplement les composants réseau, un logiciel de gestion de réseau central est nécessaire. Nous proposons une configuration simple et centrale des composants, une attribution d'adresses IP initiale ainsi qu'une mise à jour du firmware rapide et simple.

Réseaux de machines stables

Le nombre d'appareils Ethernet dans le réseau de machines est en augmentation constante. Afin de maintenir la stabilité et la disponibilité, des réseaux intelligents sont nécessaires pour détecter et corriger automatiquement les erreurs. Nous offrons des switches intelligents pour réseaux adaptatifs.

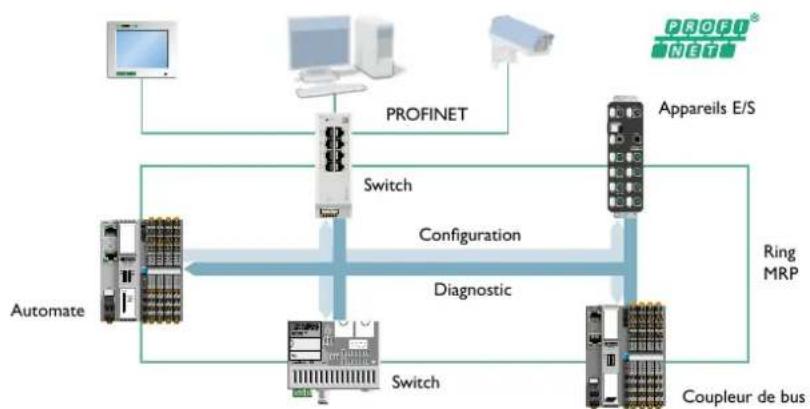

Réseau de commande

pouvant fonctionner en temps réel

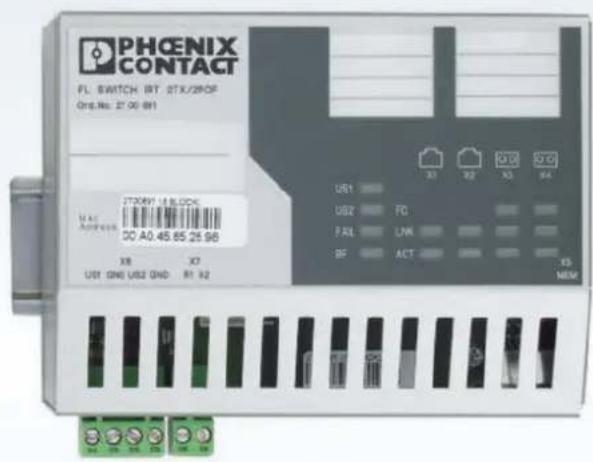

Pour la communication en temps réel dans les réseaux de commande PROFINET et EtherNet/IP™ ainsi que pour une intégration optimale dans les systèmes d'ingénierie, l'utilisation de switches d'automatisation performants est une condition préalable. Nous proposons des composants réseau pour PROFINET RT, IRT et EtherNet/IP™.

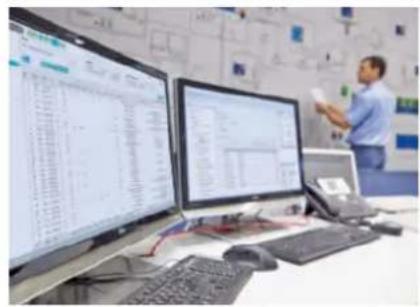

Télémaintenance simple et sûre

Un accès simple et sécurisé au réseau de machines est une condition préalable pour un service rapide et efficace. Nous proposons :

• Une solution de télémaintenance pour divers réseaux opérateur et normes de sécurité
• Une connexion simple par mGuard Secure Cloud
• Sécurité maximale grâce à IPsec et VPN

Utilisation avec des appareils intelligents

L'utilisation de tablettes ou de lunettes de données pour configurer et utiliser les machines ou un support visuel s'inscrit dans la tendance. Un accès WLAN au réseau de machines est donc pour cela indispensable. Nous proposons des points d'accès avec antennes intégrées, une réception radio fiable et étendue, mais également des solutions pour une gestion simple des mots de passe.

Intégration dans le réseau de production

Aujourd'hui, les machines sont souvent intégrées dans un réseau supérieur. Malgré un échange de données transparent, les accès non autorisés et la charge de communications non souhaitées doivent être évités. Nous fourmissons un échange de données sécurisé avec le réseau d'entreprise, protégeons la machine de la charge réseau indésirable et permettons l'intégration à tout réseau de production sans personnalisation de l'adresse IP.

Solutions pour le réseau de machines et d'installations

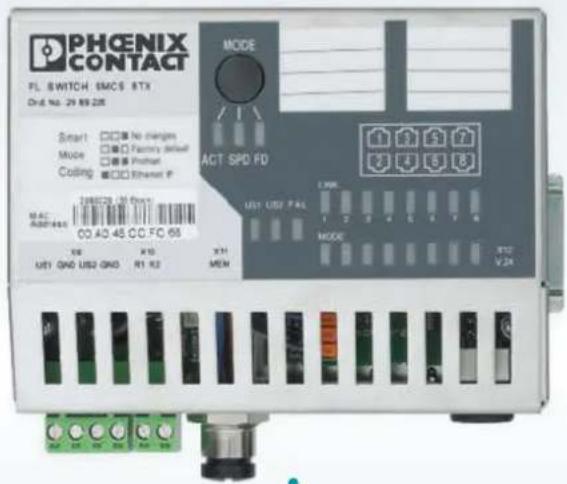

Réseaux de machines stables

Les switches intelligents offrent de nombreuses possibilités de configuration et de surveillance pour le réseau de machines. La charge de données dans le réseau est réduite à l'aide de fonctions de filtrage Multicast. Les mécanismes de redondance reçoivent la communication, même en cas de boucles accidentelles ou de panne de l'appareil.

Informations supplémentaires sur les switches pour les réseaux adaptatifs à partir de la p. 26

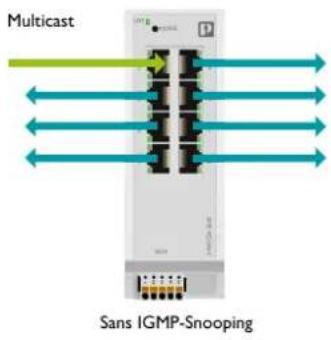

Multicast Sans IGMP-Snooping

Multicast Avec IGMP-Snooping

Les filtres Multicast réduisent la charge de données dans le réseau

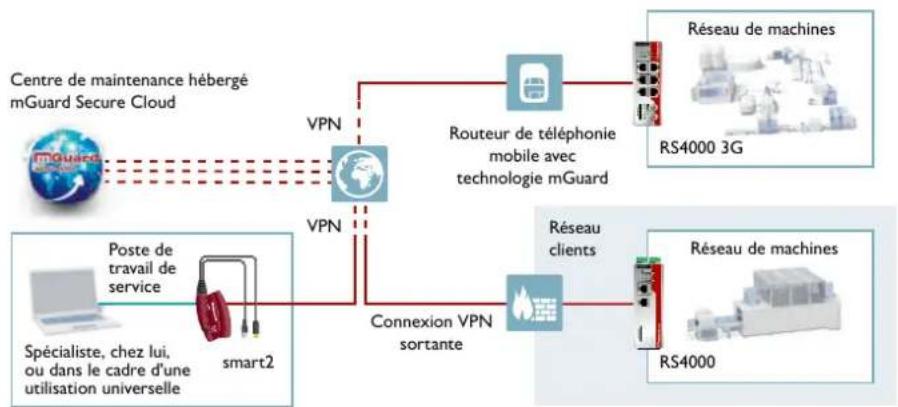

Télémaintenance simple et sûre

La solution mGuard Secure Cloud offre aux fabricants de machines et d'installations une solution complète VPN clé en main permettant une télémaintenance sécurisée sans connaissances informatiques particulières - du simple client VPN à la solution complète de sécurité avec télémaintenance. La large gamme de composants de télémaintenance permet de répondre aux différentes exigences de l'opérateur du réseau.

Informations supplémentaires sur la télémaintenance sécurisée à partir de la p. 54

Concept de télémaintenance sécurisé avec composants mGuard

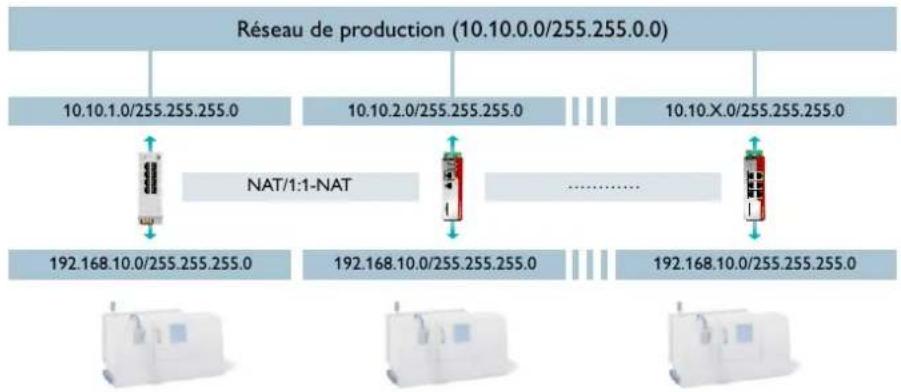

Intégration sécurisée dans le réseau de production

La connexion de la machine par routeur NAT ou de sécurité permet une communication transparente et protège simultanément le réseau de machines contre les communications indésirables. Les perturbations et les menaces provenant du réseau de production sont efficacement tenues à l'écart du réseau des machines. La disponibilité et la capacité en temps réel de la communication interne à la machine sont ainsi assurées.

Informations supplémentaires sur les switches NAT à partir de la p. 30 et sur les routeurs de sécurité mGuard à partir de la p. 50

Connexion de la machine avec routeurs NAT et de sécurité

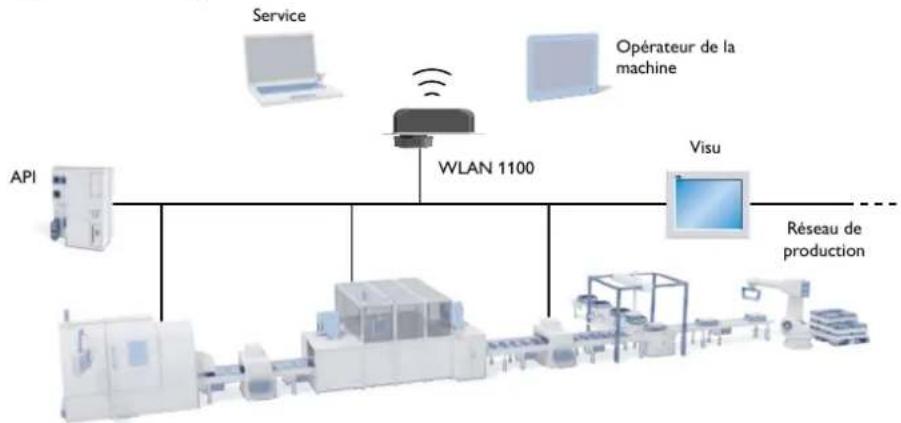

Commande de machines avec des appareils intelligents

Les utilisateurs devraient être en mesure de connecter facilement leurs appareils intelligents au réseau des machines. Cependant, si le mot de passe WLAN est connu et reste inchangé pendant une longue période, cela permet également à des tiers d'accéder de manière non contrôlée au réseau des machines.

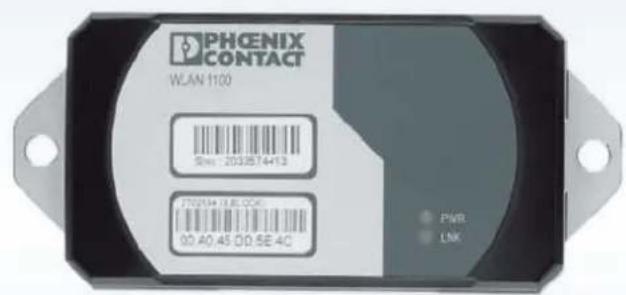

Le module sans fil WLAN 1100 permet une gestion automatique des clés par la commande des machines. Cela facilite la réalisation d'un accès WLAN sécurisé pour les machines.

Informations supplémentaires sur le WLAN industriel à partir de la p. 47

Commande des machines sans fil et maintenance avec LAN sans fil

Réseau de commande pouvant fonctionner en temps réel

Les switches d'automatisation allient des fonctionnalités informatiques aux propriétés de gestion en temps réel prenant en charge de manière optimale les protocoles PROFINET et EtherNet/IP™. Ils assurent une communication stable et en temps réel. Les procédés de redondance rapides et intégrés, tels que le Device Level Ring (DLR) pour EtherNet/IP™ et le Media Redundancy Protocoll (MRP) pour PROFINET, évitent une dégradation du processus de commande, même en cas de défaillance d'un appareil.

Informations supplémentaires sur les switches d'automatisation administrables à partir de la p. 26

Redondance MRP pour un réseau de machines sécurisé contre les défaillances

Configuration et surveillance centrales du réseau

Après l'installation et le câblage des appareils réseau, le logiciel FL Network Manager facilite et simplifie la configuration et la surveillance centralisées des composants réseau de Phoenix Contact. Le système permet de le faire individuellement ou sur la base de projets de machines préparés, facilitant la configuration et la mise en service, en particulier pour les constructeurs de machines en série.

Informations supplémentaires sur le logiciel à partir de la p. 62


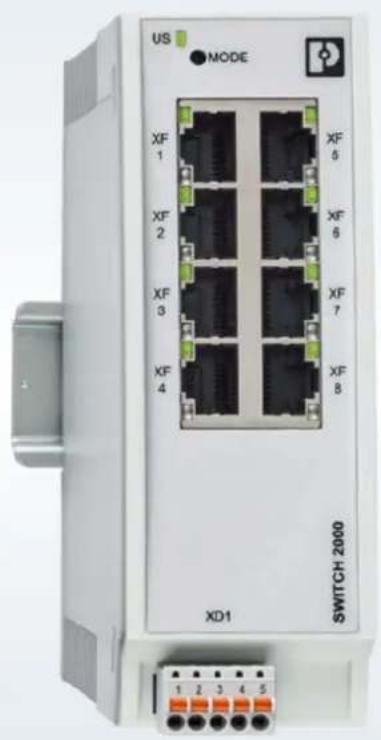

    B --> F["Switch 2000"]

Configuration et mise en service du réseau avec le logiciel FL Network Manager

L'infrastructure en réseau

Rares sont aujourd'hui les corps de métier non connectés par Ethernet. L'infrastruc-ture réseau ainsi que les composants réseau installés doivent répondre à des exigences élevées. La disponibilité continue du réseau, la prise en charge de normes et de pro-tocoles de communication spécifiques aux applications, la couverture de distances importantes et un fonctionnement fiable dans les conditions d'environnement difficiles ne sont que quelques-unes des exigences. La protection de la communication contre les attaques et les manipulations nécessite tout particulièrement des solutions réseau protégées. Phoenix Contact propose des solutions réseau et composants pour la mise en réseau sécurisée et fiable de vos systèmes.

Réseaux hautement disponibles pour les installations énergétiques

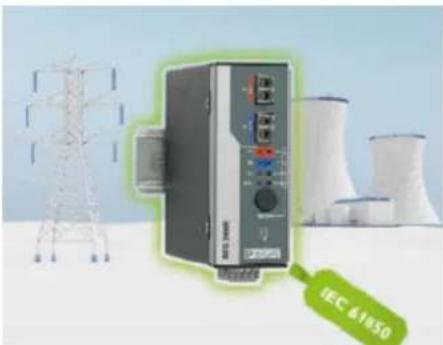

La norme CEI 61850 est synonyme de standardisation mondiale en termes de processus de communication et d'ingénierie dans les installations énergétiques. Nous proposons des composants réseau pour l'utilisation dans les conditions d'environnement électromagnétiques, électrostatiques et climatiques les plus dures selon CEI 61850-3/IEEE 1613. La redondance réseau parallèle avec PRP garantit une disponibilité maximale.

Disponibilité des réseaux

Dans les infrastructures critiques, une communication protégée contre les perturbations et les pannes est fondamentale, même sur de grandes distances. Nous proposons des switches robustes dotés de fonctionnalités informatiques étendues et de mécanismes de redondance rapides pour assurer une communication ininterrompue en cas de panne de connexion.

Power-over-Ethernet

L'installation d'appareils réseau déployés dans l'installation, tels que des caméras de surveillance ou des points d'accès WLAN, peut s'avérer très complexe en raison des grandes distances de transmission. Ici, la technologie Power over Ethernet offre une réduction significative des frais de câblage.

Installation éolienne en réseau La communication pour la maintenance et la commande au sein de l'installation d'énergie éolienne, du parc éolien jusqu'à la salle de contrôle est souvent réalisée par Ethernet. Outre les solutions réseau pour l'ensemble du réseau de parcs éoliens, nous proposons également des solutions pour la communication entre la nacelle et le moyeu. Transmettez vos données de manière bidirectionnelle sur une seule fibre optique ou communiquez au travers d'une l bague collectrice en cuivre à l'aide des modules d'extension SHDSL. Cybersécurité Mise en réseau économique des réseaux IR (réduis)

Cybersécurité

La communication dans des installations en réseau à grande échelle nécessite tout particulièrement une protection spéciale contre tout accès ou manipulation non autorisé. Nous offrons des solutions de sécurité mGuard complètes telles que Deep Packet Inspection pour un niveau de sécurité optimal lors des communications et vous aidons à planifier votre réseau sécurisé.

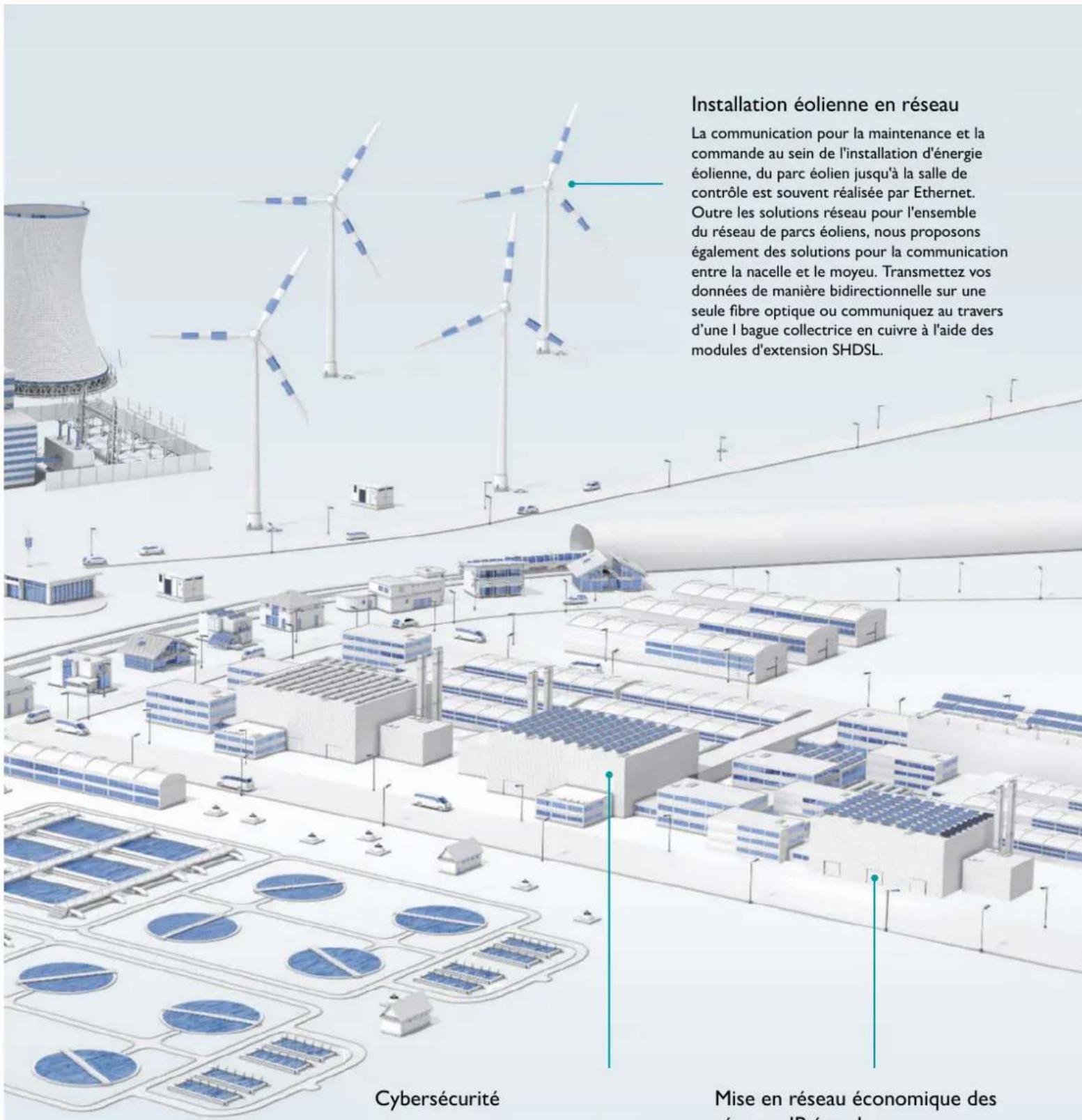

Installation éolienne en réseau

La communication pour la maintenance et la commande au sein de l'installation d'énergie éolienne, du parc éolien jusqu'à la salle de contrôle est souvent réalisée par Ethernet. Outre les solutions réseau pour l'ensemble du réseau de parcs éoliens, nous proposons également des solutions pour la communication entre la nacelle et le moyeu. Transmettez vos données de manière bidirectionnelle sur une seule fibre optique ou communiquez au travers d'une l bague collectrice en cuivre à l'aide des modules d'extension SHDSL.

Mise en réseau économique des réseaux IP étendus

Dans des applications étendues, la mise en réseau a posteriori requise pour l'acquisition de données de processus est un défi économique.

L'utilisation de câbles de cuivre internes et existants en combinaison avec des dispositifs d'extension Ethernet est une alternative économique aux nouvelles installations.

Solutions pour les réseaux d'infrastructure

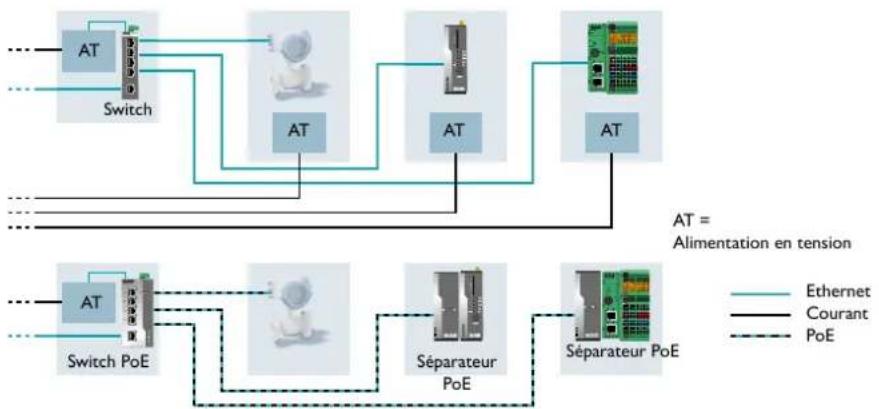

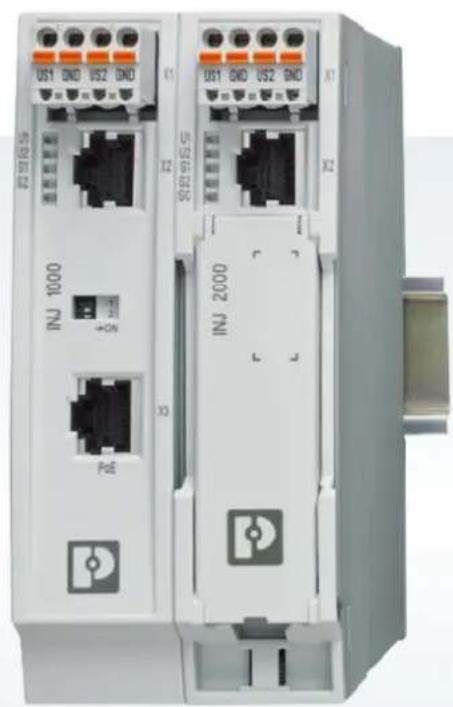

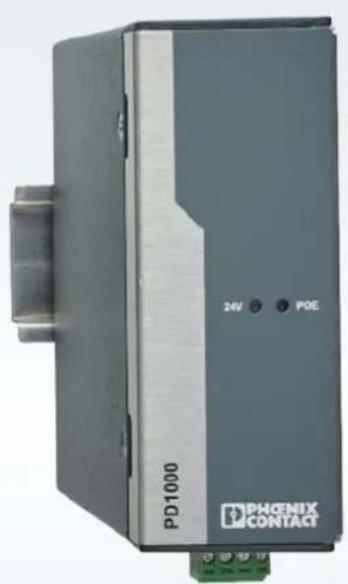

Power-over-Ethernet

Power over Ethernet (PoE) permet de transférer des données et de l'énergie par câble Ethernet standard. Cela réduit considérablement les frais de câblage des appareils réseau installés sur site, tels que les caméras de surveillance ou les points d'accès sans fil. PoE est standardisé selon la norme IEEE 802.3 et peut donc être utilisé quel que soit le fabricant. En utilisant le séparateur PoE, vous pouvez également alimenter les appareils Ethernet standard par PoE.

Informations supplémentaires sur Power-over-Ethernet à partir de la p. 42

    style Top_Layer fill:#f9f,stroke:#333
    style Bottom_Layer fill:#bbf,stroke:#333

    note right of B: AT = Alimentation en tension
    note right of G: Ethernet
    note right of H: Courant
    note right of I: PoE

Câblage compact et économique grâce à PoE

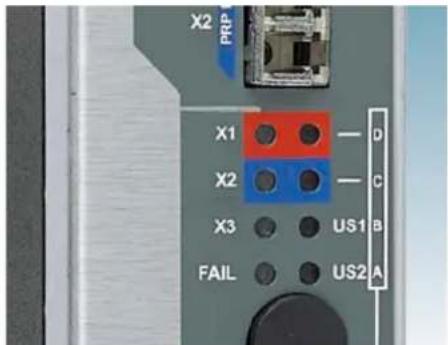

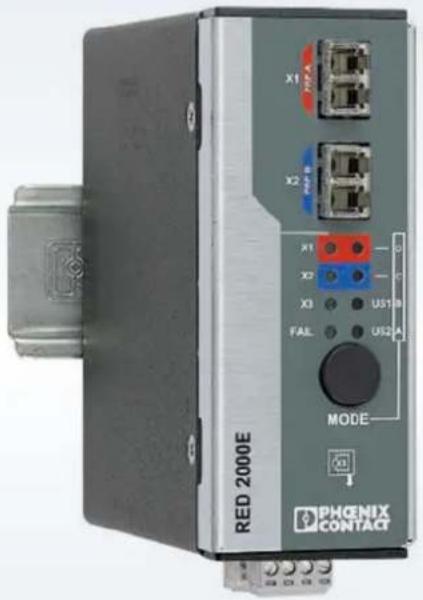

Redondance réseau parallèle avec PRP

La redondance réseau PRP est basée sur deux voies réseau actives indépendantes entre deux appareils. L'émetteur utilise deux interfaces réseau indépendantes envoyant simultanément les mêmes données. Le protocole de contrôle de redondance s'assure alors que le destinataire n'utilise qu'un seul paquet de données et rejette le second. S'il ne reçoit qu'un seul paquet, le destinataire sait qu'une défaillance s'est produite sur l'autre voie.

Informations supplémentaires sur les modules de redondance PRP à partir de la p. 67

Redondance en anneau étendue pour une haute disponibilité du réseau

Dans les applications d'infrastructure critiques, la redondance en anneau étendue a pour objectif d'assurer une commutation de redondance rapide en cas de défaillance d'une connexion. Cela permet un temps de commutation maximal de 15 ms (Recovery Time) pour un maximum de 200 appareils dans un anneau. En outre, le système permet de coupler jusqu'à trois anneaux avec plus de 600 switches. Les anneaux doubles redondants permettent une tolérance aux erreurs maximale.

Informations supplémentaires sur les switches administrables à partir de la p. 26

Redondance d'anneau étendue pour des durées de commutation minimales

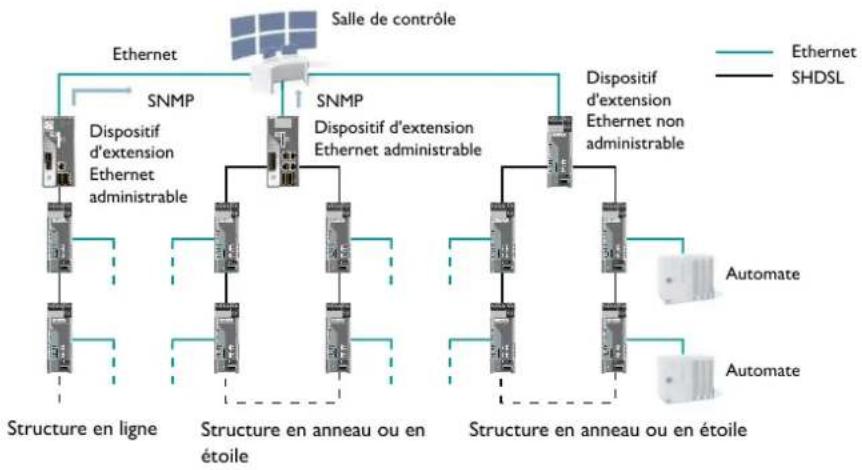

Communication Ethernet par le biais de liaisons câblées à 2 fils au choix jusqu'à 20 km de distance

Grâce au dispositif d'extension Ethernet, vous connectez non seulement de simples applications Ethernet point à point, mais également des réseaux IP étendus jusqu'à une distance de 20 km.

Les dispositifs d'extension Ethernet administrables permettent désormais d'établir un diagnostic centralisé des dispositifs d'extension Ethernet non administrables par IP. Le système émet un message d'avertissement par SNMP en cas d'incidents inattendus, tel qu'un affaiblissement des lignes.

Informations supplémentaires sur les dispositifs d'extension Ethernet à partir de la p. 55


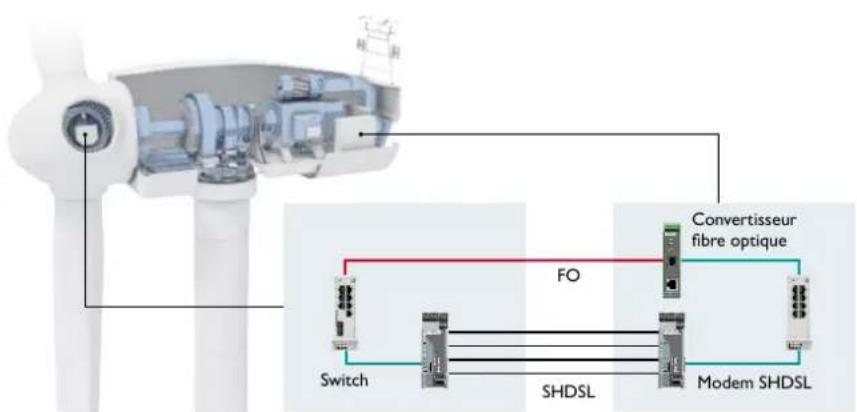

Installation éolienne en réseau

Lors des procédés WDM, il est possible d'émettre et de réceptionner simultanément des données sans limiter la qualité de transmission ni la bande spectrale en utilisant deux longueurs d'ondes différentes (1 310/1 550 nm). Ainsi, le système permet de réaliser une communication duplex intégral sans interruption dans des applications tournantes. Le système permet de réaliser, avec une bague collectrice en cuivre, une double redondance à l'aide de la technologie SHDSL et de deux dispositifs d'extension Ethernet.

Informations supplémentaires sur les produits WDM à partir de la p. 21 et 39 et sur les modems à partir de la p. 54

FO Switch SHDSL Modem SHDSL Convertisseur fibre optique

Solution de communication redondante pour une transmission de données sécurisée dans le moyeu

Cybersécurité

Avec les solutions de téléexploitation décentralisées, basées sur notre routeur de sécurité mGuard, vous protégez vos installations de manière fiable contre tout accès non autorisé. Le processus Deep Packet Inspection (DPI) vérifie, outre l'adresse IP et la régulation du port, le contenu des paquets de données. Cela augmente le niveau de sécurité, p. ex. en communication OPC Classic ou Modbus/TCP.

Informations supplémentaires sur les routeurs de sécurité mGuard à partir de la p. 50 et sur la télémaintenance sécurisée à partir de la p. 54

Deep Packet Inspection pour OPC-Classic et Modbus/TCP

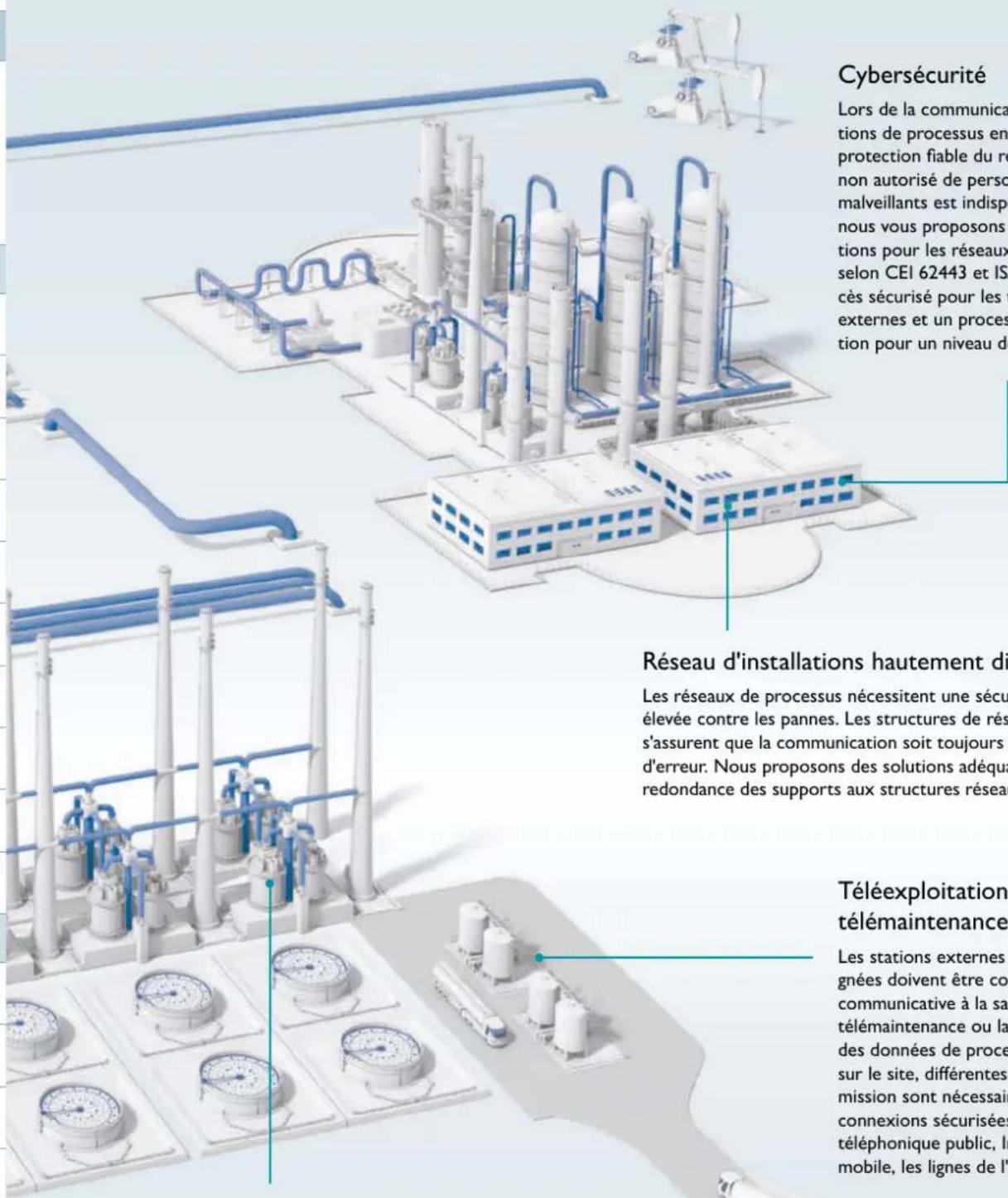

L'installation de processus en réseau

Une communication transparente du capteur à la salle de contrôle est une condition préalable pour la commande optimale des processus continus dans les installations liées à la technique des processus.

Par conséquent, les réseaux Ethernet robustes, hautement disponibles et sécurisés s'imposent de plus en plus comme la base de la communication dans une installation moderne de processus. Une protection fiable contre tout accès non autorisé de personnes ou de logiciels malveillants est donc indispensable.

Phoenix Contact vous propose des solutions Ethernet et des composants industriels pour la mise en réseau performante et sécurisée de vos installations de processus.

Intégration des installations modulaires

L'intégration de nouveaux composants modulaires dans le réseau d'installations pose certains défis à relever. Ceux-ci comprennent par exemple les conflits d'adresses IP ou l'accès Internet sécurisé pour la télémaintenance. Nous proposons des solutions de routage performantes entre les divers sous-réseaux, une solution simple pour les conflits d'adresses IP ainsi qu'une télémaintenance sécurisée pour les composants individuels de l'installation.

WLAN en zone Ex

L'utilisation de tablettes ou de lunettes de données pour la maintenance et le diagnostic gagne également en importance dans les installations de processus. Afin de pouvoir exploiter une infrastructure sans fil Ethernet en toute sécurité même dans les atmosphères explosives, des mesures de protection spécifiques peuvent s'avérer nécessaires. Nous proposons des points d'accès WLAN conçus pour fonctionner dans la zone 2 ou pouvant être montés directement sur des armoires électriques grâce à des antennes intégrées.

Cybersécurité Lors de la communications de processus en protection fiable du ré non autorisé de personnel malveillants est indisponn nous vous proposons tions pour les réseaux selon CEI 62443 et ISA cés sécurisé pour les t externes et un proces- tion pour un niveau de Réseau d'installations hautement di Les réseaux de processus nécessitent une sécur élevée contre les pannes. Les structures de rés s'assurent que la communication soit toujours d'erreur. Nous proposons des solutions adéqua redondance des supports aux structures réseau Téléexploitation télémaintenance Les stations externes gnées doivent être cor communicative à la sal télémaintenance ou la des données de proces sur le site, différentes mission sont nécessaires connexions sécurisées téléphonique public, la mobile, les lignes de l'

Cybersécurité

Lors de la communication au sein d'installations de processus en réseau étendues, une protection fiable du réseau contre tout accès non autorisé de personnes ou de logiciels malveillants est indispensable. C'est pourquoi nous vous proposons des produits et solutions pour les réseaux d'installations sécurisés selon CEI 62443 et ISA-99, des solutions d'accès sécurisé pour les techniciens de service externes et un processus Deep Packet Inspection pour un niveau de sécurité maximal.

Réseau d'installations hautement disponible

Les réseaux de processus nécessitent une sécurité particulièrement élevée contre les pannes. Les structures de réseau redondantes s'assurent que la communication soit toujours disponible en cas d'erreur. Nous proposons des solutions adéquates, de la simple redondance des supports aux structures réseau parallèles.

Téléexploitation et télémaintenance sécurisées

Les stations externes et sous-stations éloignées doivent être connectées de manière communicative à la salle de contrôle pour la télémaintenance ou la transmission continue des données de processus. Selon la situation sur le site, différentes solutions de transmission sont nécessaires. Nous offrons des connexions sécurisées au travers du réseau téléphonique public, Internet, le réseau mobile, les lignes de l'entreprise ou WLAN.

Utiliser les données HART

HART est aujourd'hui la norme la plus largement adoptée en matière de protocole dans l'industrie des processus. Nous fournissons des convertisseurs d'interface pour l'intégration d'appareils HART dans votre réseau Ethernet. Pour assurer un déroulement irréprochable, vous pouvez transférer les signaux HART, très lents, en vitesse Ethernet vers le système de commande.

Solutions pour les réseaux de processus

Solution pour les conflits d'adresse IP

Les éléments modulaires de l'installation et leurs appareils disposent de leurs propres adresses IP configurées de manière fixe, ce qui peut entraîner des conflits d'adresses IP lorsqu'ils sont intégrés dans des réseaux d'installations de niveau supérieur. Afin d'éviter une adaptation coûteuse des adresses IP dans le réseau de production, les switches NAT ou routeurs mGuard peuvent traduire simplement les plages d'adresses dans la machine à la plage d'adresses IP souhaitée dans le réseau d'automatisation de niveau supérieur.

Informations supplémentaires sur les switches NAT à partir de la p. 30 et sur les routeurs de sécurité mGuard à partir de la p. 50

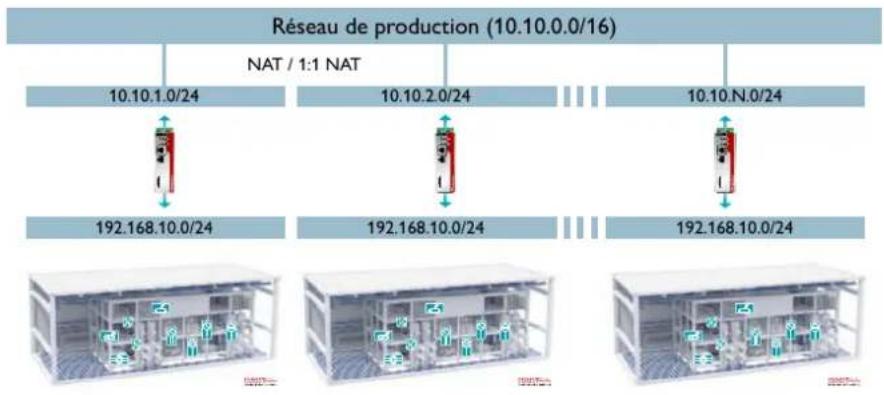

Réseau de production (10.10.0.0/16) NAT / 1:1 NAT 10.10.1.0/24 10.10.2.0/24 10.10.N.0/24 192.168.10.0/24 192.168.10.0/24 192.168.10.0/24

Accès aux éléments de l'installation avec les mêmes adresses IP grâce à une fonction NAT 1: 1

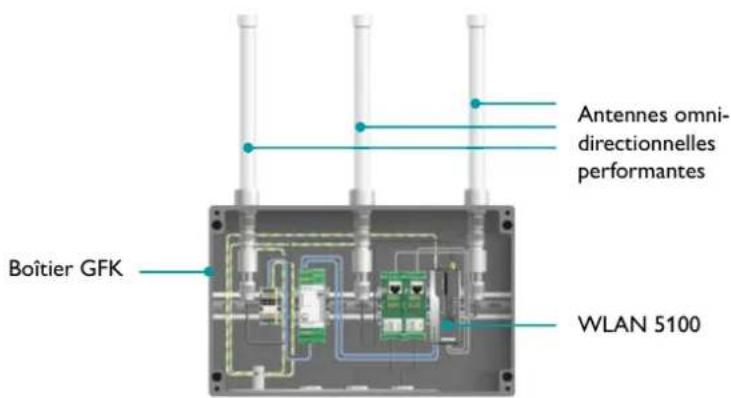

WLAN dans des atmosphères explosibles

Même dans les atmosphères explosives, vous pouvez bénéficier des avantages des produits WLAN industriels éprouvés de Phoenix Contact. Outre les modules WLAN compacts pour un montage direct sur les armoires électriques et les installations, nous proposons des solutions de points d'accès WLAN prêtes à l'emploi pour les zones explosives.

Informations supplémentaires sur le WLAN industriel à partir de la p. 47

Antennes omni- directionnelles performantes Boîtier GFK WLAN 5100

Solutions WLAN pour zones explosives

Rapid Spanning Tree pour installations hautement disponibles

RSTP est un procédé de redondance standardisé (IEEE 802.1D-2004) pris en charge par presque tous les switches administrables de Phoenix Contact. Il prend en charge les structures en anneau et en arbre ainsi que les réseaux maillés. Les améliorations spéciales incluent la fonction Fast Ring Detection pour des temps de commutation réduits et la fonction Large Tree Support pour les réseaux comptant jusqu'à 57 équipements.

Informations supplémentaires sur les switches administrables à partir de la p. 26

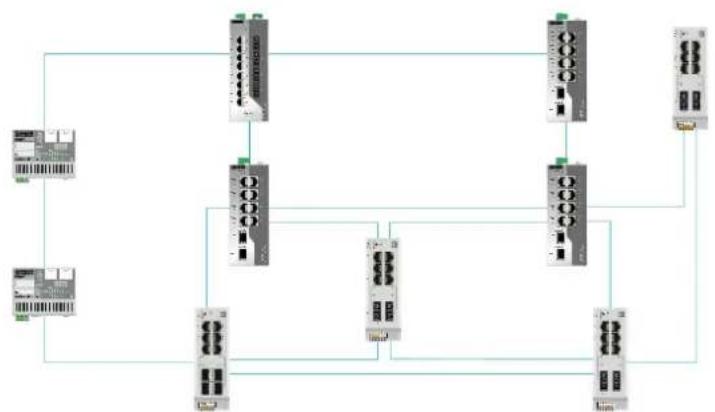

Redondance RSTP pour une haute disponibilité du réseau

Cybersécurité

Les solutions routeur/pare-feu mGuard protègent votre réseau des nombreux dangers d'une mise en réseau croissante. Les connexions VPN sécurisées avec pare-feu intégré protègent de manière fiable les éléments de votre installation contre les accès non autorisés. La Deep Packet Inspection (DPI) vérifie en outre le contenu des paquets de données et augmente le niveau de sécurité en communication OPC Classic ou Modbus/TCP.

Informations supplémentaires sur les routeurs de sécurité mGuard à partir de la p. 50

Protection des installations de processus grâce à la technologie mGuard

Télécommunication

Différents modes de communication sont disponibles pour la transmission de données dans des réseaux distants ou étendus, ainsi que pour la surveillance des installations à l'échelle mondiale. Communiquez sans fil à haute vitesse au travers des réseaux de téléphonie mobile. Accédez directement aux équipements du réseau distants au travers du réseau téléphonique global ou utilisez les liaisons câblées à 2 fils de l'entreprise pour des vitesses de transmission jusqu'à 30 Mbit/s.

Informations complémentaires sur la télécommunication à partir de la p. 54


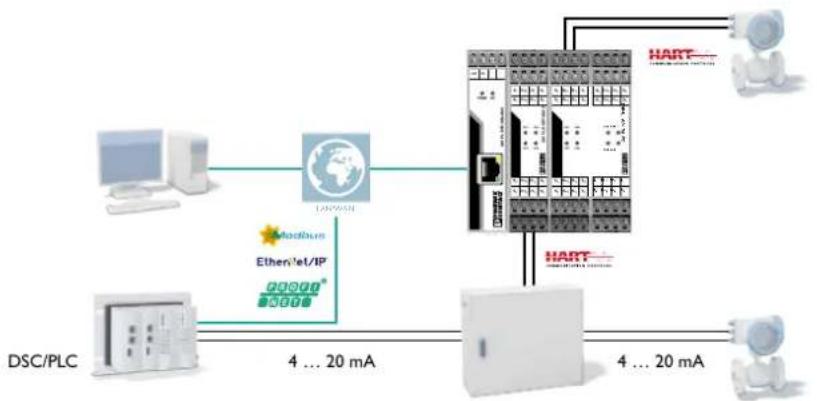

Utiliser les données HART

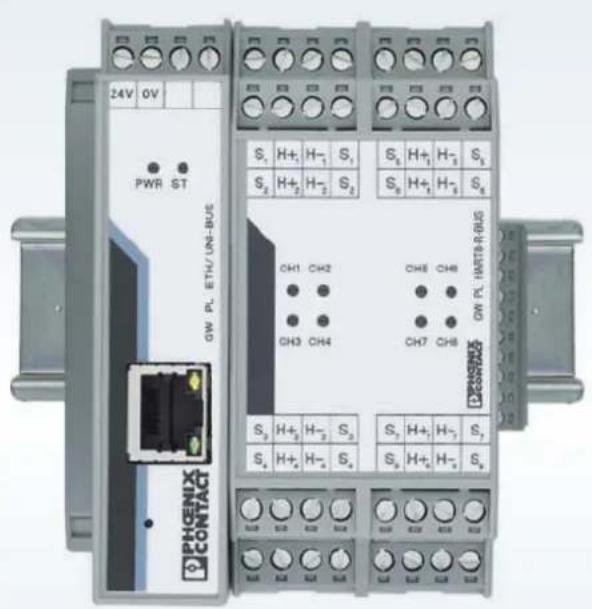

Les multiplexeurs Ethernet HART offrent un moyen simple et économique de convertir les signaux HART en protocoles Ethernet. Vous pouvez connecter jusqu'à 40 équipements HART avec votre propre maître HART. Cela permet une communication en vitesse Ethernet. La conception modulaire fournit une solution évolutive pour les systèmes de contrôle distribués modernes et les déploiements progressifs.

Informations complémentaires sur les multi- plexeurs HART p. 58

Les multiplexeurs HART peuvent être facilement intégrer a posteriori dans les installations existantes

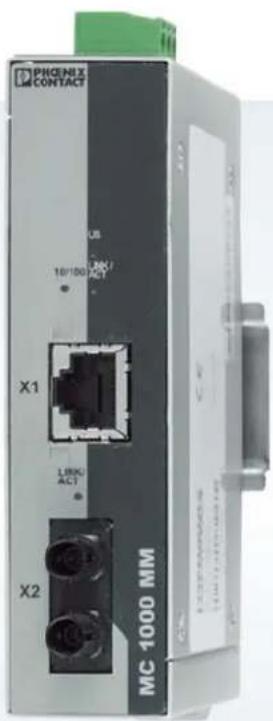

Convertisseur de média pour conversion à la fibre optique

Pour une immunité aux interférences et une portée de transmission optimales dans les applications Ethernet, les convertisseurs de média pour fibre de verre convertissent les données Ethernet de l'état transparent à la fibre optique. Selon le choix de l'appareil et du câble, vous pouvez parcourir des distances allant jusqu'à 40 km avec les convertisseurs de média.

La plage de température étendue permet la mise en œuvre d'applications industrielles variées. En outre, les convertisseurs de média offrent des possibilités de diagnostic étendues, augmentant ainsi la disponibilité de l'installation.

Code Web : #1269

PHOENIX CONTACT USB 16/1000 MP X1 LINK ACT X2 MC 1000 MM

PHOENIX CONTACT US1 US2 Alarm 10/180 LINKI ACT X1 LINKI ACT X2 MC 2000 SM20 PHOENIX CONTACT US1 US2 Alarm 10/180 LINKI ACT X1 LINKI ACT X2 MC 2000 MM

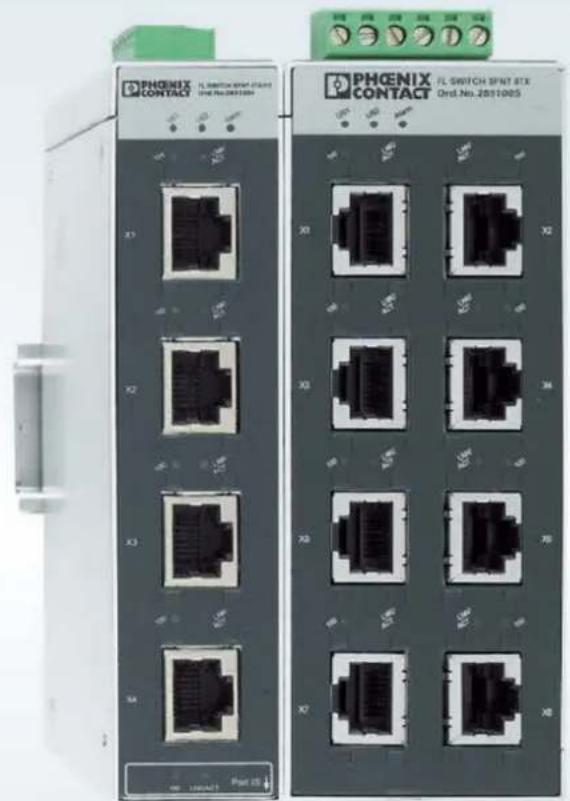

Pour les applications standard

Les convertisseurs de média de classe 1000 sont dimensionnés pour des applications avec spécifications de base. Ils vous permettent de vous reconvertir facilement et à moindre coût à la technologie FO dans les réseaux industriels Ethernet.

Pour les protocoles en temps réel

Les convertisseurs de média de classe 2000 sont idéaux pour les applications avec des protocoles Ethernet critiques vis-à-vis du temps tels que Powerlink, EtherCat ou Sercos. Grâce à la commutation en mode de fonctionnement Pass-Through, ils permettent des temps de latence très courts.

Vos avantages

√ Excellente protection contre les perturbations et isolation galvanique grâce à une transmission de données optique
√ Portées de transmission maximales tout en assurant des débits de données élevés
√ Utilisation dans des zones explosibles – homologation zone 2

PHOENIX CONTACT VCC FEF LINK FL.MC EF 1300 SMSC Ord.-No: 29.02.856

Avec des homologations spécifiques

Avec l'homologation ATEX et l'homologation DNV pour la construction navale, vous pouvez utiliser les appareils de la classe FL MC EF de l'industrie des processus en passant par la construction mécanique et l'énergie éolienne jusqu'à la construction navale. Avec la fibre de verre monomode, vous pouvez atteindre des portées de transmission allant jusqu'à 36 km.

PHOENIX CONTACT FL.MC EF-660 SCR Ord.No. 27 08 944 US FO SIGNAL ERR Authoring Local Transp TD TD X1 USB1 100 US2 Alarm LINK/ ACT X2 LINK/ ACT MC 2000E SM40

Pour les applications spéciales

Nous proposons également des solutions adaptées aux applications spéciales telles que les applications tournantes, les réseaux PROFINET ou les applications énergétiques.

Présentation des produits : Convertisseurs de média

Caractéristiques	Transmission	Mode de raccordement	Portée	Longueur des ondes lumineuses	Particularités	Désignation	Référence
Convertisseurs de média pour les exigences standard
Plage de température : 0 °C ... +60 °C, pour une reconversion simple à la technologie FO
	Fibre de verre multimode	SC Duplex	Jusqu'à 9,6 km	1310 nm	Autonégociation et MDI (x)	FL MC 1000 SC	2891320
	Fibre de verre multimode	B-FOC (ST®)	Jusqu'à 9,6 km			FL MC 1000 ST	2891321
Convertisseur de média pour protocoles en temps réels
Tension d'alimentation : 12 ... 48 V DC (redondant), plage de température : -40 °C ... +75 °C, boîtier métallique robuste
	Fibre de verre multimode	SC Duplex	Jusqu'à 9,6 km	1310 nm	Possibilité de choisir le mode Store-and-Forward ou Pass-Through avec une faible latence de 835 ns par sélec-teur de codage (DIP), pouvant être utilisé pour les protocoles Ethernet en temps réel.	FL MC 2000T SC	2891315
	Fibre de verre multimode	B-FOC (ST®)	Jusqu'à 9,6 km			FL MC 2000T ST	2891316
	Fibre de verre monomode	SC Duplex	Jusqu'à 20 km			FL MC 2000T SM20 SC	2891317
	Fibre de verre monomode	SC Duplex	Jusqu'à 40 km			FL MC 2000T SM40 SC	2891318
Convertisseur de média avec homologations spécifiques pour la protection anti-déflagration ou la construction navale
Plage de température : de -40 °C à +65 °C, homologations : ATEX, UL et DNV
	Fibre de verre multimode	SC Duplex	Jusqu'à 10 km	1310 nm	Fonctions de dia-gnostic LFPT et FEF, autonégociation et Auto MDI (x), bus de fond de panier pour une alimenta-tion redondante ou alternative.	FL MC EF 1300 MM SC	2902853
	Fibre de verre multimode	B-FOC (ST®)	Jusqu'à 10 km			FL MC EF 1300 MM ST	2902854
	Fibre de verre monomode	SC Duplex	Jusqu'à 36 km			FL MC EF 1300 SM SC	2902856
Convertisseurs de média selon CEI 61850-3 et IEEE 1613
Tension d'alimentation : 12 ... 57 V DC (redondant), plage de température : -40 °C ... +75 °C
[4385]	Fibre de verre multimode	LC Duplex	Jusqu'à 9,6 km	1310 nm	Tension d'isolement de 4 kV, protection CEM élevée	FL MC 2000E LC	2891056
	Fibre de verre monomode		Jusqu'à 40 km			FL MC 2000E SM40 LC	2891156
Convertisseurs de média pour la transmission fibre unique
Plage de température : -40 °C ... +65 °C, transmission de données duplex intégral sur une fibre pour des applications tournantes ou une réduction des fibres
	Fibre de verre multimode et monomode	SC Simplex	Jusqu'à 38 km	1 310/1 550 nm	Convertisseurs A et B	FL MC EF WDM-SET SC	2902660
					Convertisseur A	FL MC EF WDM-A SC	2902658
					Convertisseur B	FL MC EF WDM-B SC	2902659
Convertisseur de média pour PROFINET, couleur en T
Parfaite isolation galvanique sur de courtes distances avec câble POF ou PCF
	Fibre polymère PCF	SCRJ	jusqu'à 100 m	660 nm	Coupleur en T avec 2 raccordements à fibre optique et 2 connecteurs femelles RJ45	FL MC ETH/FO 660 T	2313164
					Convertisseurs de média à un port	FL MC EF 660 SCRJ	2702944

Une technologie pour chaque application

Diverses technologies de raccordement à fibre optique pour de courtes, moyennes et longues distances.

LAN1019 LAN1018 00110016 ETHERNET

Une fibre, de nombreuses possibilités

Transmission bidirectionnelle avec une seule fibre optique pour les applications tournantes.

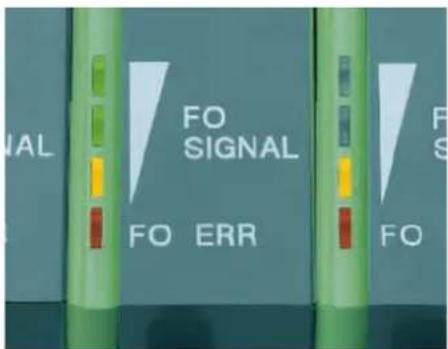

FO SIGNAL FO ERR FO

Diagnostic continu

Diagnostic à fibre optique avec bargraphe à LED pour une haute disponibilité des installations.

Diagnostic rapide en cas d'erreur

Outre de nombreuses LED de diagnostic, le convertisseur de média dispose de la fonction de gestion des liens (Link Fault Pass Through), chargée de la surveillance permanente et totale de la connexion. Les deux côtés de la connexion réseau peuvent immédiatement détecter les pertes de liens. L'ensemble des connexions par trajets optiques fonctionne aussi de façon transparente, comme cela est le cas dans le cadre d'une transmission uniquement par le cuivre. En cas d'interruption du réseau, le trajet de transmission est déconnecté. Les mécanismes de redondance peuvent directement se mettre en service. Cela permet de limiter la charge réseau en cas de panne et d'augmenter la disponibilité du système. De plus, en cas de perte de lien, la signalisation de la fonction FEF (Far-End-Fault) au convertisseur de média permet de localiser le segment manquant.

Mise en oeuvre dans des applications critiques vis-à-vis du temps

Les appareils de la série FL MC 2000T peuvent basculer entre le mode de fonctionnement standard et Store-and-Forward avec autonégociation et le mode de fonctionnement Passthrough. Ceci permet de réaliser des temps de latence très courts de 700 nanosecondes. Par conséquent, ces appareils sont parfaitement adaptés aux applications avec des protocoles Ethernet critiques tels que PROFINET, Powerlink, EtherCAT et Sercos.

EtherCAT

ETHERNET POWERLINK

Les switches non-administrables de Phoenix Contact offrent des fonctions standard, un nombre de ports variable et divers types. Complètement compatible avec l'industrie pour une durée de vie prolongée, grâce à son immunité élevée, son boîtier métallique robuste et sa plage de température étendue. Choisissez le switch correspondant à votre application.

Code Web : #1550

Optimisation des coûts pour applications de base

Avec 5 ou 8 ports et un port fibre de verre optionnel, les switches SFNB sont idéaux pour les petites machines et les applications de surveillance avec des capacités Ethernet de base.

LNKIACT 100 LNKIACT 100 LNKIACT 100 LNKIACT 100 LNKIACT 100 LNKIACT 100 LNKIACT US1 GND US2 GND R1 R2 NC US1 US2 PHOENIX CONTACT FL SWITCH SF BTX One No. 2832771

Pour les applications industrielles standard

Choisissez entre des appareils particulièrement plats (SF) ou étroits (SFN) avec 5 à 16 ports. Jusqu'à trois ports fibre de verre multimode avec connecteurs mâles SC ou ST garantissent la flexibilité du réseau. En outre, les variantes Gigabit du SFN garantissent le transfert de données même avec des exigences de performances élevées.

Pour conditions d'environnement extrêmes

Les appareils de la série SFNT sont spécialement conçus pour les exigences élevées dans les domaines du pétrole et du gaz, de la construction navale et d'autres applications en extérieur. Toutes les variantes avec un contact de signalisation et une surveillance des connexions disposent de possibilités importantes de diagnostic.

Vos avantages

Les fonctions d'auto-négociation et d'auto-crossing garantissent une création et une extension faciles du réseau
☑ Versions Gigabit pour un débit de données élevé ☑ Isolation galvanique et versions à fibre optique pour un fonctionnement sans défaillance dans les environnements industriels

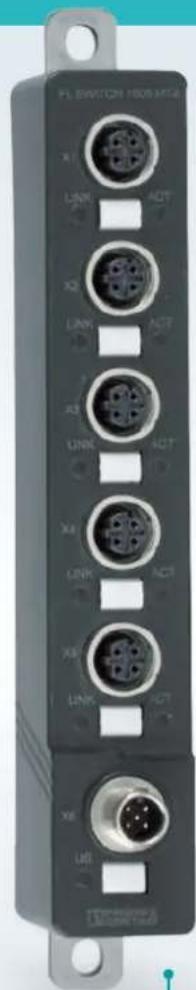

FL SWITCH 1005 MT4 X1 LINK ACT X2 LINK ACT X3 LINK ACT X4 LINK ACT X5 LINK ACT X6 USB

Pour les applications sur le terrain

Grâce à sa forme étroite unique et à sa plage de température étendue, le switch IP67 est parfaitement adapté à la construction mécanique. En outre, les raccordements M12 permettent une mise en service simple et rapide du switch.

Switches d'automatisation administrables

La communication en réseaux d'automatisation se différencie sur plusieurs points de la communication en réseaux d'entreprises. Les switches doivent donc s'adapter aux exigences spécifiques de l'environnement industriel ainsi qu'au protocole d'automatisation utilisé dans le secteur.

Phoenix Contact vous propose des switches administrables innovateurs, adaptés à votre installation et aux nombreuses fonctionnalités. Choisissez le support, les raccordements, les homologations, les protocoles pris en charge et les fonctionnalités dont vous avez besoin.

US1 US2 ● MODE FAIL XF 1 XF 2 XF 3 XF 4 XF 5 XF 6 XF 7 XF 8 XS1 XS2 XS3 XS4 XS5 XS6 XS7 XS8 XS9 XS10 XS11 XS12 XS13 XS14 XS15 XS16 XS17 XS18 XS19 XS20 XS21 XS22 XS23 XS24 XS25 XS26 XS27 XS28 XS29 XS30 XS31 XS32 XS33 XS34 XS35 XS36 XS37 XS38 XS39 XS40 XS41 XS42 XS43 XS44 XS45 XS46 XS47 XS48 XS49 XS50 XS51 XS52 XS53 XS54 XS55 XS56 XS57 XS58 XS59 XS60 XS61 XS62 XS63 XS64 XS65 XS66 XS67 XS68 XS69 XS70 XS71 XS72 XS73 XS74 XS75 XS76 XS77 XS78 XS79 XS80 XS81 XS82 XS83 XS84 XS85 XS86 XS87 XS88 XS89 XS90 XS91 XS92 XS93 XS94 XS95 XS96 XS97 XS98 XS99 XDI1 SWITCH 2000

Pour des réseaux adaptatifs

Les switches administrables 2000 offrent des options de configuration et de diagnostic claires, ainsi qu'une détection et une correction automatiques des erreurs. Outre des fonctions étendues, les modèles 2200 et 2300 offrent une communication par fibre de verre ainsi que des homologations pour l'industrie des processus.

PHENIX CONTACT FL SWITCH EMC5 STX Dnd No: 29 RS 2R Smart □□ No changes Mode □□ Factory default Coiling □□ Protein □□ Smartphone P MAC ADSP440 1638028 - 1638028 CO AQ 45 CC FC 66 USB1 GND USB2 GND R1 R2 MODE 1 3 5 7 2 4 5 8 ACT SPD FD USB1 USB1 PAL 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1638028 - 1638028 X10 X11 MEM MΩ V/2K

Pour PROFINET classe B

Les switches administrables des séries 2200, 2300 et SMCS offrent d'excellentes propriétés de fonctionnement en temps réel ainsi qu'un débit de données élevé. Leur utilisation est donc optimale dans l'environnement PROFINET RT. En prenant en charge Fast Ethernet ou Gigabit sur tous les ports, ils peuvent être intégrés à des services informatiques en temps réel tels que la vidéo ou Voice-over-IP.

Code Web : #1551

Code Web : #1552

Vos avantages

☑ Intégration facile dans des réseaux existants et redondance flexible pour toutes les topologies grâce à une norme RSTP
√ Disponibilité élevée grâce à une commutation rapide de la redondance par Fast Ring Detection
☑ Possibilité de diagnostic et d'analyse grâce à des fonctions logicielles intégrées
☑ Divers types de raccordement permettant une flexibilité élevée

PHOENIX CONTACT FL SWITCH RT 2TX/200F Grid.No: 27 00 861 Max Address: 2720691 18 BLOCK USB: 40.45.65.25.98 X8 X7 USB GND USB GND R1 R2 USB ACT X3 X2 X1 X0 X4 X5 MEM

Le FL SWITCH IRT offre des propriétés en temps réel optimales pour les applications PROFINET. Ils détectent les paquets de données PROFINET grâce à leur identifiant et les transmettent de manière hautement prioritaire. Les ports fibre polymère permettent de constituer des anneaux FO insensibles aux interférences et diagnosticables, éventuellement avec une dérivation FO supplémentaire.

Optimisé pour EtherNet/IP™

Les switches administrables 7000 prennent en charge le mécanisme de redondance Device Level Ring (DLR). Le switch est intégré directement dans l'anneau et vous permet de coupler jusqu'à six équipements. Grâce au protocole CIP (Common Industrial Protocol), le FL SWITCH 7000 peut être entièrement intégré dans votre système de commande EtherNet/IP™.

Code Web : #1553

Code Web : #1554

Switches administrables : switches IT industriels

Pour les applications exigeantes dans le domaine de l'infrastructure, les switches administrables de la série 3000 vous offrent des performances et une disponibilité optimales. Pour une intégration de bout en bout dans vos structures réseau, ils prennent en charge une gamme de normes IEEE et de capacités informatiques. En outre, la série 4000 permet une transmission de données gigabit puissante et est donc particulièrement adaptée pour la connexion entre les équipements décentralisés sur le terrain et le niveau de commande. Par ailleurs, des variantes conformes aux normes CEI 61850-3 et IEEE 1613 sont disponibles dans les installations électriques.

Code Web : #1555

PHOENIX CONTACT USB2 USB1 LINKACT X1 USB LINKACT X2 USB LINKACT X3 USB LINKACT X4 USB LINKACT X5 USB LINKACT X6 USB LINKACT X7 USB LINKACT X8 USB SWITCH 3000 PHOENIX CONTACT USB2 USB1 LINKACT X1 USB LINKACT X2 USB LINKACT X3 USB LINKACT X4 USB LINKACT X5 USB LINKACT X6 USB LINKACT X7 USB LINKACT X8 USB SWITCH 3000 PHOENIX CONTACT USB2 USB1 LINKACT X1) USB LINKACT X2) USB LINKACT X3) USB LINKACT X4) USB LINKACT X5) USB LINKACT X6) USB LINKACT X7) USB LINKACT X8) USB LINKACT X9 USB LUXACT X10

Pour les applications standard

Les switches des séries 3000 et 4000 sont idéaux pour les applications d'infrastructure exigeantes. Grâce à une commutation rapide de la redondance en moins de 15 ms, ils assurent une haute disponibilité. Les versions à fibre optique permettent une communication sans interruption sur de longues distances. Une attention particulière est accordée à l'utilisation et à la configuration conviviales.

Pour une haute disponibilité du réseau

En cas de défaillance, les modules de redondance PRP permettent une redondance parallèle sans temps de commutation et garantissent une disponibilité élevée de votre réseau.

Ils conviennent à une utilisation dans les conditions électromagnétiques, électros-tatiques et climatiques les plus dures selon CEI 61850-3/IEEE 1613.

Informations supplémentaires sur les modules PRP à la p. 71

Pour les installations énergétiques

Les variantes E des switches 3000 et 4000 sont adaptées à une utilisation dans les conditions environnementales les plus dures selon les normes CEI 61850-3 et IEEE 1613. Grâce à une plage de température étendue, à la résistance aux chocs et aux vibrations, les switches sans ventilation sont particulièrement robustes. En outre, ils résistent aux décharges électrostatiques (ESD), aux perturbations transitoires rapides (salves), aux surtensions (surge) et aux champs magnétiques.

Switches administrables : routeurs et switches couche 3

Les routeurs industriels et les switches couche 3 de Phoenix Contact vous permettent de connecter des machines, des installations de production ou des sous-réseaux complets au réseau d'entreprise supérieur. Les switches avec fonction de routage NAT allient les propriétés des switches administrables à celles d'un routeur NAT 1:1 dans un seul appareil sur rail DIN. Les switches administrables modulaires sont la colonne vertébrale de votre application d'automatisation.

Code Web : #1556

US1 US2 ●MODE FAIL XF 1 XF 2 XF 3 XF 4 XF 5 XF 6 XF 7 XF 8 XD1 NAT 2000

Pour une intégration facile dans le réseau

Les switches FL NAT 2000 NAT offrent des fonctions de commutation et un routage NAT dans un seul appareil sur rail DIN. Les switches NAT disposent d'un total de 8 ports que vous pouvez utiliser comme ports LAN ou WAN selon l'application. Cela permet une connexion redondante entre les machines et votre réseau de niveau supérieur.

Vos avantages

√ Structure réseau optimale grâce à la segmentation à l'aide de switches couche 3
√ Liaison facile indépendante de l'espace d'adressage entre des machines et les réseaux de production
Intégration d'installations avec des espaces d'adresse IP identiques dans des réseaux supérieurs grâce au switch doté de la fonction NAT
√ Liaison de plusieurs sous-réseaux avec différents types de support grâce à la fonction couche 3 et à la polyvalence des supports

PHOENIX CONTACT FL SWITCH GHS 12G/8 Crl. No. 29 88 206 X20 MEM WAC Address ISO A0 46.24.6D.52 X1 X7 X2 X8 X3 X9 X4 X10 X5 X11 X9 X12 US1 - US2 - FAIL- LNK X 1 2 3 4 5 6 7 8 9 10 11 12 MODE DH1 DG2: UK RESET X30 US1 GND US2 GND [ U I GNDI X31 U I GNDX]D11 D2 R1 R2 R3 R4 X32 V.24 LNK MODE X13 X15 X17 X19 LNK MODE X15 X16 LNK MODE X17 X19 LNK MODE X15 X16 LNK MODE X17 X19 LNK MODE

Pour les plus hautes exigences

Le plus puissant de nos switches est le switch administrable modulaire. Ce switch Gigabit avec sa fonction Layer 3 en option convient particulièrement à une utilisation dans un réseau d'automatisation et pour la connexion au réseau d'entreprise supérieur. Un grand nombre de modules média combinables ainsi que l'utilisation dans PROFINET RT et EtherNet/IP™ offrent une flexibilité maximale.

Aperçu des switches

Switches
	Switches non-administrables	Switches 2000/2100	Switches 2200/2300	Switches 3000
	Page 36	Page 38	Page 38	Page 40
Vitesse du port (Mbit/s)	10/100/1000	10/100/1000	10/100/1000	10/100
Contact d'alarme / Sortie d'alarme	(●) / -	- / -	- / ●	● / -
Fonctions de filtrage
Quality of Service	(●)	●	●	●
VLAN	-	●	●	●
Multidiffusion / IGMP Snooping	-	●	●	●
Redondance
Redondance Rapid Spanning Tree (RSTP)	-	●	●	●
Fast Ring Detection (FRD)	-	-	●	-
Large Tree Support	-	-	●	-
Redondance en anneau étendue 15 ms	- / -	-	-	●
MRP-Manager / Client	- / -	- / ●	● / ●	- / -
Fonctions de gestion
Address Conflict Detection (ACD)	-	●	●	-
Configuration de ports, statistiques et utilisation	-	●	●	●
Serveur DHCP	-	Basé sur port	Basé sur pool/port, option 82	-
Link Layer Discovery Protocol (LLDP) (protocole de reconnaissance automatique de couche de liaison)	-	●	●	●
Command Line Interface (CLI)	-	●	●	-
Protocoles d'automatisation
Ethernet/IPTM, filtrage multidiffusion étendu	-	●	●	-
EtherNet/IPTM, CIP	-	-	-	-
Périphérique d'E/S PROFINET	-	-	●	-
PROFINET Classe de conformité C	(A)	A	B	A
Homologations / Certificats
Homologations maritimes	(●)	-	(●)	-
Homologations EX	(●)	-	(●)	(●)
CEI 61850-3	(●)	-	-	(●)

• non disponible ● disponible, (●) disponible dans les modèles sélectionnés

Présentation des produits : Switches non-administrables

Caractéristiques	Ports cuivre	Ports FO	Vitesse de port	Quality of Service	Particularités	Référence
Switches non administrables avec fonction de base : FL SWITCH SFNB
Tension d'alimentation : 12 ... 48 V DC, plage de température : -10 °C ... +60 °C
	5 x RJ45	-	10/100 Mbits/s	-	-	2891001
	4 x RJ45	1 x MM (SC-Duplex)		-	-	2891027
		1 x MM (ST)		-	-	2891028
		1 x SM (SC-Duplex)		-	-	2891029
	8 x RJ45	-		-	-	2891002
Switches non administrables pour une utilisation universelle : FL SWITCH SF
Tension d'alimentation : 18 ... 36 V DC, plage de température : 0 °C ... +55 °C
	8 x RJ45	-	10/100 Mbits/s	-	-	2832771
	7 x RJ45	1 x MM (SC-Duplex)		-	-	2832726
		1 x MM (ST)		-	-	2832577
	6 x RJ45	2 x MM (SC-Duplex)		-	-	2832933
	6 x RJ45	2 x MM (ST)		-	-	2832674
	4 x RJ45	3 x MM (ST)		-	-	2832603
	16 x RJ45	-		-	-	2832849
	15 x RJ45	1 x MM (SC-Duplex)		-	-	2832661
	14 x RJ45	2 x MM (SC-Duplex)		-	-	2832593
Switches non administrables pour une utilisation universelle : FL SWITCH SFN
Tension d'alimentation : 9 ... 36 V DC, plage de température : 0 °C ... +60 °C
	5 x RJ45	-	10/100 Mbits/s	●	-	2891152
		-		●	Avec filtre PTCP pour PROFINET	2891151
		-		●	12 ... 32 V DC/20-28 V AC	2891021
		-	10/100/1000 MBit/s	●	-25 °C ... +75 °C	2891444
	8 x RJ45	-	10/100 Mbits/s	●	-	2891929
		-		●	Contrôle du débit désactivé	2891022
		-		●	Avec filtre PTCP pour PROFINET	2891018
		-		●	12 ... 32 V DC/20-28 V AC	2891020
		-	10/100/1000 MBit/s	●	-25 °C ... +75 °C	2891673
	7 x RJ45	1 x MM (SC-Duplex)	10/100 Mbits/s	●	-	2891097
				●	Contrôle du débit désactivé	2891023
		1 x MM (ST)		●	-	2891110
		1 x MM (SC-Duplex)	10/100/1000 MBit/s	●	-40 °C ... +75 °C	2891518
	6 x RJ45	2 x MM (SC-Duplex)	10/100 Mbits/s	●	-	2891314
				●	Contrôle du débit désactivé	2891024
		2 x MM (ST)		●	-	2891411
		2 x MM (SC-Duplex)	10/100/1000 MBit/s	●	-40 °C ... +75 °C	2891398
	6 x RJ45	2 x SM(SC-Duplex)	10/100/1000 MBit/s	●	-25 °C ... +75 °C, 10 km	2891987
				●	-25 °C ... +75 °C, 20 km	2891563
	4 x RJ45	1 x MM(SC-Duplex)	10/100 Mbits/s	●	-	2891851
		1 x MM(ST)		●	-	2891453
	16 x RJ45	-		-	12 ... 48 V DC	2891933
	15 x RJ45	1 x MM(SC-Duplex)		-		2891934
	14 x RJ45	2 x MM(SC-Duplex)		-		2891935
Switches non administrables pour une utilisation universelle
Tension d'alimentation : 120/220 V AC, plage de température : 0 °C ... +60 °C
	24 x RJ45	-	10/100 Mbits/s	●	Montage 19"	2891041
		-	10/100/1000 MBit/s	●		2891057
Switches non-administrables robustes pour conditions d'environnement extrêmes : FL SWITCH SFNT
Tension d'alimentation : 9 ... 36 V DC, plage de température : -40 °C ... +75 °C
	5 x RJ45	-	10/100 Mbits/s	●	ATEX, CEIEx (Classe I, Div. 2)	2891003
		-		●	Vernis de protection	2891043
		-	10/100/1000 MBit/s	●	-	2891390
		-		●	Vernis de protection	2891391
	4 x RJ45	1 x MM(SC-Duplex)	10/100 Mbits/s	●	ATEX, CEIEx (Classe I, Div. 2)	2891004
		2 x MM(SC-Duplex)		●	Vernis de protection	2891044
	8 x RJ45	-		●	ATEX, CEIEx (Classe I, Div. 2)	2891005
		-		●	Vernis de protection	2891045
		-		●	CEI 61850-3, 12 ... 57 V DC	2891065
	7 x RJ45	1 x MM(SC-Duplex)		●	ATEX, CEIEx (Classe I, Div. 2)	2891006
				●	Vernis de protection	2891046
		1 x MM(ST)		●	-	2891007
				●	Vernis de protection	2891047
	6 x RJ45	2 x MM(SC-Duplex)		●	-	2891025
				●	Vernis de protection	2891048
		2 x MM(ST)		●	-	2891026
				●	Vernis de protection, 12 ... 48 V DC	2891049
	16 x RJ45	-		●	ATEX, CEIEx, 12 ... 48 V DC	2891952
	15 x RJ45	1 x MM(SC-Duplex)		●	12 ... 48 V DC	2891953
	14 x RJ45	2 x MM(SC-Duplex)		●		2891954

Présentation des produits : Switches non-administrables

Caractéristiques	Ports cuivre	Ports FO	Vitesse de port	Quality of Service	Particularités	Référence
Switches robustes en IP67
Tension d'alimentation : 24 V DC, plage de température : -40 °C ... +70 °C
	5 x M12	-	10/100 Mbits/s	●	Avec filtre PTCP pour PROFINET	2700200
Switches Power-over-Ethernet : FL SWITCH 1000
Tension d'alimentation : 18 ... 57 V DC, plage de température étendue : -40 °C ... +75 °C, IEEE 802.3 af/at (PoE+)
	8 x M12 POE	-	10/100/1000 MBit/s	●	-40 °C ... + 70° C, 18-32 V DC, 30 W par port, max. 200 W	2701883
	4 x RJ45 (PoE), 1 x RJ45	-	10/100 Mbits/s	●	30 W par port, max. 120 W	2891064
	2 x RJ45 (PoE),	2 x SFP	10/100/1000 MBit/s	●	52-57 V DC, 30 W par port, max. 60 W	1026765
	4 x RJ45 (PoE), 1 x RJ45	-		●	30 W par port, max. 120 W	1026937
	4 x RJ45 (PoE), 1 x RJ45,	1 x SFP		●		1026932
	8 x RJ45 (PoE),	2 x SFP		●		1026929

Exemples d'applications flexibles

Les switches plats, étroits et de 19" ainsi que les switches pour montage mural offrent une flexibilité dans le choix de l'emplacement de l'installation.

Les switches Power over Ethernet série 1000 permettent de connecter des appareils compatibles PoE sans configuration supplémentaire.

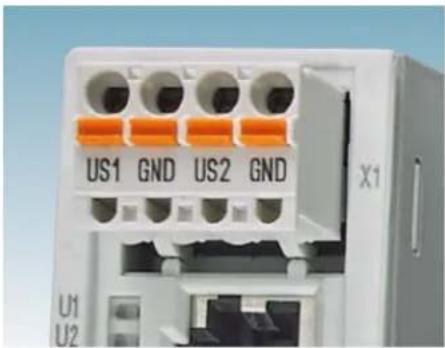

PHOENIX CONTACT • US1 • US2 • Alarm

Détecter les coupures de connexion

Les switches des séries 1000 et SFNT détectent les coupures de connexion grâce à la surveillance de liaison et permettent un dépannage rapide.

Présentation des produits : Switches d'automatisation administrables

Caractéris-tiques	Ports cuivre	Ports FO	Ports Combo	Vitesse de port	Particularités	Désignation FL SWITCH...	Référence
Switches intelligents pour la machine : switch 2000 et 2100
Tension d'alimentation : 18 ... 32 V DC, plage de température : 0 °C ... +60 °C, IP20, sortie de port orientée vers l'avant
	5 x RJ45	-	-	10/100 Mbits/s	-	2005	2702323
	8 x RJ45	-	-		-	2008	2702324
	16 x RJ45	-	-		-	2016	2702903
	5 x RJ45	-	-	10/100/1000 MBit/s	-	2105	2702665
	8 x RJ45	-	-		-	2108	2702666
	16 x RJ45	-	-		-	2116	2702908
Switches administrables pour une utilisation universelle : Switch 2200 et 2300
Tension d'alimentation : 12 ... 57 V DC (redondant), plage de température : -40 °C ... +70 °C, IP20, sortie de port orientée vers l'avant, PROFINET classe B Homologations : DNV/GL, BV, ABS, LR, RINA, CEIEx, ATEX-Zone 2
[STAW]	5 x RJ45	-	-	10/100 Mbits/s	Sortie d'alarme numérique, Fast Ring Detection, Large Tree Support, MRP-Manager, jusqu'à 32 VLAN sta-tiques, serveur DHCP basé sur pool et option DHCP 82	2205	2702326
	8 x RJ45	-	-			2208	2702327
	7 x RJ45	1 x MM SC	-			2207-FX	2702328
	7 x RJ45	1 x SM SC	-			2207-FX SM	2702329
	6 x RJ45	2 x MM SC	-			2206-2FX	2702330
	6 x RJ45	2 x SM SC	-			2206-2FX SM	2702331
	6 x RJ45	2 x MM ST	-			2206-2FX ST	2702332
	6 x RJ45	2 x SM ST	-			2206-2FX SM ST	2702333
	6 x RJ45	2 x SFX	-			2206-2SFX	2702969
	4 x RJ45	2 x SFX	2 x SFX/RJ45			2204-2TC-2SFX	2702334
	16 x RJ45	-	-			2216	2702904
	14 x RJ45	2 x MM SC	-			2214-2FX	2702905
	14 x RJ45	2 x SM SC	-			2214-2FX SM	2702906
	14 x RJ45	2 x SFX	-			2214-2SFX	1006188
	12 x RJ45	2 x SFX	2 x SFX/RJ45			2212-2TC-2SFX	2702907
	8 x RJ45	-	-	10/100/1000 MBit/s		2308	2702652
	6 x RJ45	2 x SFP	-			2306-2SFP	2702970
	4 x RJ45	2 x SFP	2 x SFP/RJ45			2304-2GC-2SFP	2702653
	16 x RJ45	-	-			2316	2702909
	14 x RJ45	2 x SFP	-			2314-2SFP	1006191
	12 x RJ45	2 x SFP	2 x SFP/RJ45			2312-2GC-2SFP	2702910
	8 x RJ45	-	-	10/100 Mbits/s	PROFINET préconfigu-ré, LED d'état PROFINET	2208 PN	1044024
	6 x RJ45	2 x SFX	-			2206-2SFX PN	1044028
	16 x RJ45	-	-			2216 PN	1044029
	14 x RJ45	2 x SFX	-			2214-2SFX PN	1044030
	8 x RJ45	-	-	10/100/1000 MBit/s		2308 PN	1009220
	6 x RJ45	2 x SFP	-			2306-2SFP PN	1009222
	16 x RJ45	-	-			2316 PN	1031673
	14 x RJ45	2 x SFP	-			2314-2SFP PN	1031683

Présentation des produits : Switches d'automatisation administrables

Caractéris- tiques	Ports cuivre	Ports FO	Ports Combo	Vitesse de port	Particularités	Désignation FL SWITCH...	Référence
Switches administrables pour PROFINET Classe B : FL SWITCH SMCS
Tension d'alimentation : 18 ... 32 V DC (redondant), plage de température : 0 °C ... +60 °C, IP20, sortie de port orientée vers le bas
	4 x RJ45	-	-	10/100 Mbits/s	PROFINET préconfiguré	SMCS 4TX-PN	2989093
	8 x RJ45	-	-		-	SMCS 8TX	2989226
		-	-		PROFINET préconfiguré	SMCS 8TX-PN	2989103
		-	-	10/100/1000 MBit/s	GL, BV, ABS, LR, DNV et ATEX-Zone 2	SMCS 8GT	2891123
	6 x RJ45	2 x SFP	-		-	SMCS 6TX/2SFP	2989323
			-		GL, BV, ABS, LR, DNV et ATEX-Zone 2	SMCS 6GT/2SFP	2891479
	16 x RJ45	-	-	10/100 Mbits/s	Plage de température étendue : de -40 °C à +70 °C	SMCS 16TX	2700996
	14 x RJ45	2 x MM FX-SC	-			SMCS 14TX/2FX	2700997
		2 x SM FX-SC	-			SMCS 14TX/2FX-SM	2701466
Switches administrables pour PROFINET IRT
Tension d'alimentation : 18,5 ... 30,2 V DC (redondant), plage de température : -25 °C ... +60 °C, IP20
	4 x RJ45	-	-	10/100 Mbits/s	-	IRT 4TX	2700689
	2 x RJ45	2 x POF SC-RJ	-		-	IRT 2TX 2POF	2700691
	1 x RJ45	3 x POF SC-RJ	-		-	IRT TX 3POF	2700692
			-		IP67	IRT IP TX/3POF	2700697
Switches administrables pour EtherNet/IP : FL SWITCH 7000
Tension d'alimentation : 12 ... 58 V DC (redondant), plage de température : -40 °C ... +70 °C, IP20, DLR, CIP
	8 x RJ45	-	-	10/100 Mbits/s	-	7008-EIP	2701418
	6 x RJ45	2 x MM SC	-		-	7006/2FX-EIP	2701419
	5 x RJ45	1 x MM SC 2 x SM SC	-		-	7005/FX-2FXSM-EIP	2701420
	4 x RJ45	-	4 x SFP/RJ45	10/100 MBit/s ou 10/100/1000 MBit/s	2 x ports Gigabits-Combinés	7004-2TC-2GC-EIP	2702175
		-			4 x ports Gigabits-Combinés	7004-4GC-EIP	2701553
	6 x RJ45	-	4 x SFP/RJ45		2 x ports Gigabits-Combinés	7006-2GC-EIP	2701554
Caractéris-tiques	PORT	Vitesse de transmission	Distance de transmission	Longueur d'onde	Particularités	Désignation FL SFP...	Référence

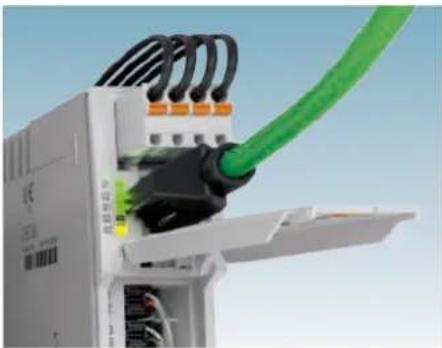

Accessoires : modules SFP
	LC MM	100 MBit/s	2 km	1310 nm	-	FX	2891081
	LC SM		40 km		-	FX SM	2891082
	LC SM (WDM)		20 km	1 310/1 550 nm	Module WDM A	FE WDM20-A	2702437
				1 500/1 310 nm	Module WDM B	FE WDM20-B	2702438
				1 310/1 500 nm, 1 550/1 310 nm	Module WDM A et B	FE WDM20-SET	2702439
	LC MM	1000 Mbits/s	1 km	850 nm	-	SX	2891754
			2 km	1310 nm	-	SX2	2702397
	LC SM		10 km		-	LX10-B	1025401
			30 km		-	LX	2891767
			80 km	1550 nm	Long Haul	LH	2989912
	LC SM (WDM)		10 km	1 310/1 550 nm	Module WDM A	WDM10-A	2702440
				1 550/1 310 nm	Module WDM B	WDM10-B	2702441
				1 310/1 500 nm, 1 550/1 310 nm	Module WDM A et B	WDM10-SET	2702442
	RJ45		100 m	-	-	GT	2989420

Configuration SD-Card Mode CLI-SNMP https:// Web-UI

Configuration simple

Les switches administrables permettent une configuration par navigateur Web, carte SD, SNMP, CLI ou automate.

PROFI® NET EtherNet/IP™

Prise en charge de protocoles courants

Les switches administrables de Phoenix Contact prennent en charge les fonctions pour l'utilisation dans des applications PROFINET et Ethernet/IP.

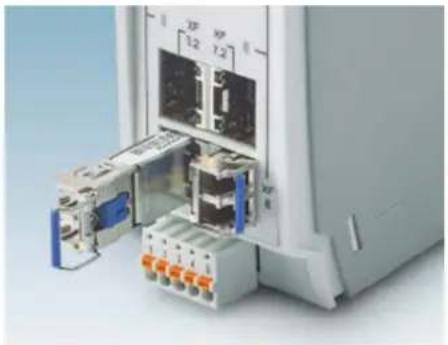

Grâce aux ports SFP et aux modules SFP adéquats, vous adaptez les switches à votre application et couvrez également de grandes distances.

Présentation des produits : Switches IT industriels administrables

Caractéris- tiques	Ports cuivre	Ports FO	Ports Combo	Vitesse de port	Particularités	Désignation FL SWITCH...	Référence
Switches administrables pour les applications d'infrastructure : FL SWITCH 3000/4000
Tension d'alimentation : 24 ... 48 V DC (redondant), plage de température étendue : -40 °C ... +75 °C, IP20
	5 x RJ45	-	-	10/100 Mbits/s	-10 °C ... +60 °C	3005	2891030
		-	-		-	3005T	2891032
	8 x RJ45	-	-		-10 °C ... +60 °C	3008	2891031
		-	-		ATEX, CEIEx (CID2)	3008T	2891035
	16 x RJ45	-	-		-10 °C ... +60 °C	3016	2891058
		-	-		-	3016T	2891059
	4 x RJ45	1 x MM FX-SC	-		-	3004T-FX	2891033
		1 x MM FX-ST	-		-	3004T-FX ST	2891034
	6 x RJ45	2 x MM FX-SC	-		ATEX, CEIEx (CID2)	3006T-2FX	2891036
		2 x MM FX-ST	-		-	3006T-2FX ST	2891037
		2 x SM FX-SC	-		-	3006T-2FX SMSM	2891060
	12 x RJ45	2 x SFP	-		-	3012E-2SFX	2891067
	8 x RJ45	2 x SFP	-	10/100 Mbits/s ou 1 000 MBit/s	ATEX, CEIEx, CID2	4008T-2SFP	2891062
	10 x RJ45	3 x SM FX-SC	-	8 x 10/100 MBit/s 2 x 10/100/1000 MBit/s 3 x 100 MBit/s	-	4008T-2GT-3FX SM	2891160
		4 x SM FX-SC	-	8 x 10/100 MBit/s 2 x 10/100/1000 MBit/s 4 x 100 MBit/s	-	4008T-2GT-4FX SM	2891061
	14 x RJ45	2x FX-SC	-	12 x 10/100 MBit/s 2 x 10/100/1000 MBit/s 4 x 100 MBit/s	-	4012T-2GT-2FX	2891063
		2 x FX-ST	-		-	4012T-2GT-2FX	2891161
Switches administrables selon CEI 61850-3 / IEEE 1613 : FL SWITCH 3000E/4000E
Plage de température étendue : de -40 °C à +70 °C, IP20
	16 x RJ45	-	-	10/100 Mbits/s	24 ... 48 V DC	3016E	2891066
	12 x RJ45	2 x SFP	-			3012E-2SFX	2891067
		2 x MM FX-SC	-			3012E-2FX	2891120
		2 x SM FX-SC	-			3012E-2FX SM	2891119
	8 x RJ45	16 x MM LC	4 x SFP ou RJ45	8 x 10/100 MBit/s 16 x 100 MBit/s 4 x 1000 MBit/s	Nécessite une alimentation en tension redondance et remplaçable (voir Accessoires p. 41)	4808E-16FX LC-4GC	2891073
		16 x SM LC				4808E-16FX SM LC-4GC	2891074
		16 x MM SC				4808E-16FX-4GC	2891079
		16 x SM SC				4808E-16FX SM-4GC	2891080
		16 x MM ST				4808E-16FX ST-4GC	2891085
		16 x SM ST				4808E-16FX SM ST-4GC	2891086
	24 x RJ45	-		24 x 100 MBit/s 4 x 1 000 MBit/s		4824E-4GC	2891072
	-	24 x MM SC				4800E-24FX-4GC	2891102
		24 x SM SC				4800E-24FX SM-4GC	2891104
Switches Power-over-Ethernet administrables
Tension d'alimentation : 52 ... 57 V DC, plage de température étendue : -40 °C ... +75 °C, IEEE 802.3 af/at (PoE+), préparé pour IEEE 802.3 bt (PoE++)
	4 x RJ45 (PoE)	1 x SFP		10/100 MBit/s (RJ45) 1000 Mbit/s (SFP)	60 W par port, max. 180 W	4000T-4POE-SFP	1026924
	8 x RJ45 (PoE)	2 x SFP				4000T-8POE-2SFP	1026923
	8 x RJ45 (PoE), 4 x RJ45	4 x SFP		10/100/1000 MBit/s	60 W par port, max. 240 W	4004T-8POE-4SFP	1026922

Présentation des produits : Switches administrables avec fonction de routage et accessoires

Caractéristiques	Ports cuivre	Ports FO / Combo	Vitesse de port	Particularités	Désignation	Référence
Switches administrables avec fonctions de routage
Tension d'alimentation : 18 V DC ... 32 V DC, plage de température : 0 °C ... +60 °C, IP20
	8 x RJ45	-	10/100 Mbits/s	-	FL NAT 2008	2702881
Tension d'alimentation : 12 V DC ... 57 V DC, plage de température : -40 °C ... +70 °C, IP20, Homologations : DNV/GL, BV, ABS, LR, RINA, CEI Ex, zone ATEX 2
	8 x RJ45	-	10/100 Mbits/s	Sortie d'alarme numérique, Fast Ring Detection, Large Tree Support, MRP-Manager, jusqu'à 32 VLAN statiques, serveur DHCP basé sur pool et option DHCP 82	FL NAT 2208	2702882
	4 x RJ45	2 x ports combinés (SFP ou RJ45), 2 x SFP	10/100/1000 MBit/s		FL NAT 2304-2GC-2SFP	2702981
Modular Managed Switch
Tension d'alimentation : 18,5 ... 30,2 V DC, plage de température : -20 °C ... +55 °C, IP20
	4 x RJ45	4 x ports combinés (SFP ou RJ45)	10/100/1000 MBit/s	Possibilité d'extension à 24 ports	FL SWITCH GHS 4G/12	2700271
				Possibilité d'extension à 24 ports, couche 3	FL SWITCH GHS 4G/12-L3	2700786
	8 x RJ45	4 x SFP		Possibilité d'extension à 28 ports	FL SWITCH GHS 12G/8	2989200
				Possibilité d'extension à 28 ports, couche 3	FL SWITCH GHS 12G/8-L3	2700787
Caractéristiques	Fonction	Configuration des ports	Sens d'enfichage	Longueurs des ondes lumineuses	Particularités	Référence
Accessoires pour les Modular Managed Switch
	Module d'extension	-	-	-	Pour 8 ports max.	2989307
	Module média	cuivre, RJ45	Bas	-	-	2832357
			avant	-	-	2832344
			avant	-	PoE	2832904
		FO, MM SC	Bas	1300 nm	-	2832425
			avant		-	2832412
		FO, SM SC	Bas		-	2832205
		FO, MM ST	Bas		-	2884033
		POF/PCF, SC-RJ	Bas	650 nm	-	2891084
Caractéristiques	Fonction		Configuration des ports	Plage de tension	Désignation	Référence
Alimentation en tension remplaçable pour FL SWITCH 48xxE
	Alimentation en tension modulaire pour switches 19"		-	48 V DC	4800E-P1	2891075
			-	110 V, 220 V DC/AC	4800E-P5	2891076

Les appareils Power over Ethernet industriels vous permettent une transmission commune de l'énergie et des données par une connexion Ethernet (LAN). Les équipements terminaux tels que les points d'accès WLAN et les téléphones ou caméras IP, peuvent ainsi être intégrés rapidement et à peu de frais au réseau.

Code Web : #1557

Cette solution autonome est disponible avec différentes classes de puissance jusqu'à 60 watts. Outre des connecteurs femelles RJ45, les injecteurs PoE disposent d'autres techniques de raccordement pour le câble de terrain et le parafoudre basse tension intégré.

Switches non-administrables

La plage étendue de température des switches PoE non-administrables permet un fonctionnement fiable dans des conditions extrêmes. En outre, les switches sont dotés de ports Full Gigabit et des trames Jumbo spécialement conçue pour le besoin en données élevé des caméras de surveillance.

PHOENIX CONTACT US1 US2 Alarm X11 Console X2 X3 X4 X5 X6 X7 X8 X9 X10 SWITCH 4000

Switches administrables

Les switches PoE administrables présentent une flexibilité élevée avec plusieurs dispositions des ports. Avec leurs budgets de puissance élevés s'élevant à 60 watts par port pour utiliser des appareils PoE haute puissance. Les fonctions administrables spécifiques PoE permettent la commande, la planification et la surveillance d'appareils à distance.

Vos avantages

Installation d'appareils simplifiée grâce au câblage réduit
Utilisation indépendante du fabricant grâce à la conformité avec la norme IEEE 802.3
√ Equipement rapide des installations existantes du fait de sa simplicité d'utilisation

Le séparateur PoE PD 1001 sépare les données et l'énergie sur place, et permet donc l'installation simple et économique dans des stations distantes d'appareils non compatibles PoE.

Présentation des produits : Modules PoE

Caractéris-tiques	Mode de rac-cordement	Plage de température	Power Budget	Particularités	Norme PoE	Désignation	Référence
Injecteur PoE
	RJ45 / RJ45	0°C ... +55°C	2 x 15 W	isolation galvanique dans le bloc d'alimen-tation	IEEE 802.3 af	FL PSE 2TX	2891013
		0°C ... +60°C	15/30 W	-	IEEE 802.3 af/at (PoE+)	INJ 1000	2703005
			60 W		préparé pour IEEE 802.3 bt (PoE++)	INJ 1010	2703007
		- 40 °C ... +75 °C	15/30 W		IEEE 802.3 af/at (PoE+)	INJ 1000-T	2703006
			60 W		préparé pour IEEE 802.3 bt (PoE++)	INJ 1010-T	2703008
			15/30 W	isolation galvanique dans le bloc d'alimen-tation	IEEE 802.3 af/at (PoE+)	INJ 1100T	2703009
			60 W		préparé pour IEEE 802.3 bt (PoE++)	INJ 1110T	2703010
	RJ45 / IDC		15/30 W	isolation galvanique dans le bloc d'alimenta-tion, parafoudre basse tension et diagnostic des courants de fuite	IEEE 802.3 af/at (PoE+)	INJ 2102T	2703012
			60 W		préparé pour IEEE 802.3 bt (PoE++)	INJ 2112T	2703014
[gyz7]	RJ45 / Push-In		15/30 W		IEEE 802.3 af/at (PoE+)	INJ 2103T	1004065
			60 W		préparé pour IEEE 802.3 bt (PoE++)	INJ 2113T	1004066
	RJ45 / Vis		15/30 W		IEEE 802.3 af/at (PoE+)	INJ 2101T	2703011
			60 W		préparé pour IEEE 802.3 bt (PoE++)	INJ 2111T	2703013

Caractéris-tiques		Mode de raccordement	Vitesse de trans-mission	Power Budget	Particularités	Norme PoE	Désignation	Référence
Séparateur PoE
Tension d'alimentation : 24 V DC, plage de température étendue : -40 °C ... +70 °C
		RJ45 / RJ45	10/100/1000 MBit/s	30 W	-	IEEE 802.3 af/at (PoE+)	FL PD 1001 T GT	2891042
Module média PoE
		2 x RJ45	10/100 Mbits/s	15 W	-	IEEE 802.3af (PoE)	FL IF 2PSE-F	2832904

Caractéris- tiques	Mode de rac- cordement	Vitesse de transmission	Power Budget	Particularités	Norme PoE	Désignation	Référence
Switches non administrables PoE
Tension d'alimentation : 18 ... 57 V DC, plage de température étendue : -40 °C ... +75 °C
	8 x M12 POE	10/100/1000 MBit/s	30 W par port, max. 200 W	IP 67 18-32 V DC -40 °C ... + 70 °C	IEEE 802.3 af/at (PoE+)	FL SWITCH 1708 M12 POE	2701883
	4 x RJ45 (PoE), 1 x RJ45	10/100 Mbits/s	30 W par port, max. 120 W	-		FL SWITCH 1001T-4POE	2891064
	2 x RJ45 (PoE), 2 x SFP	10/100/1000 MBit/s	30 W par port, max. 60 W	52-57 V DC		FL SWITCH 1000T-2POE-GT-2SFP	1026765
[26HC]	4 x RJ45 (PoE), 1 x RJ45	10/100/1000 MBit/s	30 W par port, max. 120 W	-		FL SWITCH 1001T-4POE-GT	1026937
[IC25]	4 x RJ45 (PoE), 1 x RJ45, 1 x SFP	10/100/1000 MBit/s	30 W par port, max. 120 W	-		FL SWITCH 1001T-4POE-GT-SFP	1026932
[TH46]	8 x RJ45 (PoE), 2 x SFP	10/100/1000 MBit/s	30 W par port, max. 120 W	-		FL SWITCH 1000T-8POE-GT-2SFP	1026929
Switches administrables PoE
Tension d'alimentation : 52 ... 57 V DC, plage de température étendue : -40 °C ... +70 °C
[DBOT]	4 x RJ45 (PoE), 1 x SFP	10/100 MBit/s (RJ45) 1 000 MBit/s (SFP)	60 W par port, max. 180 W	-	IEEE 802.3 af/at (PoE+)préparé pour IEEE 802.3 bt (PoE++)	FL SWITCH 4000T-4POE-SFP	1026924
[ACAX]	8 x RJ45 (PoE), 2 x SFP	10/100 MBit/s (RJ45) 1 000 MBit/s (SFP)	60 W par port, max. 180 W	-		FL SWITCH 4000T-8POE-2SFP	1026923
[OOOZ]	8 x RJ45 (PoE), 4 x RJ45, 4 x SFP	10/100/1000 MBit/s	60 W par port, max. 240 W	-		FL SWITCH 4004T-8POE-4SFP	1026922

Industrial Wireless

Les systèmes sans fil industriels ouvrent de nouvelles perspectives en matière de solutions d'automatisation flexibles et efficaces. Grâce au LAN sans fil ou à la technologie Bluetooth, vous évitez les liaisons par câble coûteuses et intégrez facilement et de manière fiable les équipements mobiles à votre réseau d'automatisation. Les systèmes Wireless Ethernet de Phoenix Contact assurent une communication fiable même dans des conditions difficiles et sont optimisés pour une transmission rapide et stable de PROFINET et d'EtherNet/IP ^TM .

Outre un vaste portefeuille de produits, nous vous soutenons également dans la conception optimale de votre réseau sans fil individuel.

matisation. Les systèmes nification fiable même dans ion rapide et stable de s également dans la

Vos avantages

Intégration optimale et à peu de frais dans des réseaux existants grâce à des concepts d'installation et de configuration flexibles
√ Disponibilité et fiabilité élevées grâce à des propriétés conçues pour des applications industrielles
Utilisation polyvalente grâce à Ethernet en tant que standard de communication commun – même pour les applications de sécurité

Les modules EPA Bluetooth et WLAN associent la fiabilité d'un module sans fil à une antenne intégrée dans un boîtier robuste IP65. Cela vous permet de réaliser une communication sûre et fonctionnelle en toute simplicité avec PROFIsafe ou la technologie SafetyBridge. Typique pour Bluetooth : la communication Ethernet avec transparence du protocole et le fonctionnement parallèle sans interruption pour les réseaux WLAN.

Code Web : #1558

PHOENIX CONTACT WLAN 1100 S.No.: 203574+13 PWR LMX 77014.18.00E 00.40.45 00.5E.4C

WLAN industriel

Les modules sans fil WLAN 1100 et WLAN 2100 vous permettent d'installer en toute simplicité un réseau Wi-Fi rapide et stable dans la machine. Avec ses deux antennes intégrées et son extrême robustesse, ce module sans fil compact a été conçu dans le moindre détail pour les applications du secteur de la construction mécanique.

Le point d'accès WLAN 5110 allie fiabilité, débit de données et portée maximum dans un boîtier métallique compact. Grâce à la gestion centralisée des clusters, la configuration et la maintenance des réseaux WLAN sont nettement plus faciles.

Code Web : #1532

Présentation des produits : Industrial Wireless

Caractéristiques	Fonction	Bande de fréquence	Débit de données	Particularités	Désignation	Référence
Adaptateur de port Ethernet
Tension d'alimentation : 9 V DC ... 30 V DC, plage de température étendue : -40 °C ... +65 °C, IP65
	Module sans fil Bluetooth et WLAN combiné	2,4 GHz et 5 GHz	jusqu'à 65 Mbits/s	Antenne interne	FL EPA 2	1005955
				Antenne externe	FL EPA 2 RSMA	1005957
	Module radio Bluetooth	-	jusqu'à 3 Mbits/s	Antenne interne	FL BT EPA 2	1005869
Module radio compact : WLAN 1100
Plage de température : 0 °C ... +60 °C, point d'accès et client WLAN avec antennes intégrées, IP54
	Point d'accès et client WLAN	2,4 GHz et 5 GHz	jusqu'à 300 Mbits/s	-	FL WLAN 1100	2702534
				Etats-Unis et Canada uniquement	FL WLAN 1101	2702538
Module radio compact et robuste : WLAN 2100
Plage de température étendue : -40 °C ... +60 °C, point d'accès et client WLAN avec antennes intégrées, IP65/66/67/68
	Point d'accès et client WLAN	2,4/5 GHz	jusqu'à 300 Mbit/s	-	FL WLAN 2100	2702535
				Etats-Unis et Canada uniquement	FL WLAN 2101	2702540
Module radio performant : WLAN 5110
Plage de température étendue : -40 °C ... +60 °C, point d'accès et client WLAN avec raccordement RSMA pour le raccordement des antennes externes, IP20
	Point d'accès et client WLAN	2,4/5 GHz	jusqu'à 300 Mbit/s	-	FL WLAN 5110	1043193
				Etats-Unis et Canada uniquement	FL WLAN 5111	1043201

Comparaison : WLAN et Bluetooth
	Norme sans fil	Bande de fréquence	Portée liaison en visibilité directe*	Portée hall de production	Topologie	Structure du réseau
WLAN	IEEE 802.11	2,4 GHz, 5 GHz	< 1 km	< 100 m	Point à point, étoile, maille	Mobile, itinérance
Bluetooth	IEEE 802.15.1	2,4 GHz	< 250 m	< 100 m	Point à point, étoile (1:7)	Statique

* Selon l'antenne et les conditions d'environnement

Présentation des produits : Accessoires

Caractéristiques	Fonction	Bande de fréquence	Débit de données	Particularités		Désignation	Référence
Kits de coffret de commande
	Avec antennes omnidirectionnelles	-	-	IP65, avec rail DIN, caches F22 et raccordements vissés		FL RUGGED BOX OMNI-1	2701430
	Avec antennes omnidirectionnelles et bloc d'alimentation	-	-			FL RUGGED BOX OMNI-2	2701439
	Avec antenne directionnelle	-	-			FL RUGGED BOX DIR-1	2701440
	Sans accessoire d'antenne	-	-			FL RUGGED BOX	2701204
Caractéristiques	Fonction	Bande de fréquence	Gain	Particularités	Raccordement	Désignation	Référence
Accessoires
	Carte SD	-	-	-	-	SD FLASH 2Go	2988162
	Antenne omnidirectionnelle	2,4 GHz	2 dBi	Min. P55, -40 °C ... +70 °C, avec supports de montage	RSMA (mâle) avec câble de 1,5 m	RAD-ISM-2400-ANT-OMNI-2-1-RSMA	2701362
	Antenne omnidirec-tionnelle protégée contre le vandalisme		3 dBi			RAD-ISM-2400-ANT-VAN-3-0-RSMA	2701358
	Antenne omnidirectionnelle, résiste à l'eau de mer		6 dBi		N (femelle)	RAD-ISM-2400-ANT-OMNI-6-0	2885919
	Antenne direction-nelle panneau, résis-tance à l'eau de mer	2,4/5 GHz	9 dBi	IP67, -40 °C ... +70 °C, Homologation selon ATEX et CEIEx	N (femelle)	ANT-DIR-2459-01	2701186
	Câble d'antenne	0,3 ... 6 GHz	-	Longueur de 2 m	RSMA (mâle) > N (mâle)	RAD-PIG-RSMA/N-2	2903265

Caractéristiques	Fonction	Bande de fréquence	Gain	Particularités	Raccordement	Désignation	Référence
Accessoires
	Carte SD	-	-	-	-	SD FLASH 2Go	2988162
	Antenne omnidirectionnelle	2,4 GHz	2 dBi	Min. P55, -40 °C ... +70 °C, avec supports de montage	RSMA (mâle) avec câble de 1,5 m	RAD-ISM-2400-ANT-OMNI-2-1-RSMA	2701362
	Antenne omnidirec-tionnelle protégée contre le vandalisme		3 dBi			RAD-ISM-2400-ANT-VAN-3-0-RSMA	2701358
	Antenne omnidirectionelle, résiste à l'eau de mer		6 dBi		N (femelle)	RAD-ISM-2400-ANT-OMNI-6-0	2885919
	Antenne direction-nelle panneau, résis-tance à l'eau de mer	2,4/5 GHz	9 dBi	IP67, -40 °C ... +70 °C, Homologation selon ATEX et CEIEx	N (femelle)	ANT-DIR-2459-01	2701186
	Câble d'antenne	0,3 ... 6 GHz	-	Longueur de 2 m	RSMA (mâle) > N (mâle)	RAD-PIG-RSMA/N-2	2903265

Les autres accessoires se trouvent sur notre site Internet :
Code Web : #0569

Débit de données	Temps de latence	Temps de rafraîchissement le plus court	Coexistence avec WLAN	Résistance aux perturbations	Application-type	Taille du réseau
Jusqu'à 300 MBit/s	1–2 ms	8 ms sur PROFINET	Très bonne qualité avec une bonne planification	Bonne	Ethernet, PROFINET, EtherNet/IPTM	Extensible à l'infini
Jusqu'à 3 MBit/s		32 ms sur PROFINET	Très bonne	Très bonne	PROFINET, Modbus/TCP	Non extensible

Sécurité industrielle

Protégez vos installations contre les accès non autorisés de personnes ou de logiciels malveillants avec la gamme de produits de sécurité mGuard de Phoenix Contact.

Avec les solutions de pare-feu et de routeur industrielles et la protection antivirus adaptée aux besoins industriels, vous personnalissez la sécurité de votre réseau d'automatisation.

Les appareils compatibles VPN permettent en outre une transmission chiffrée des données sensibles pour une télémaintenance sécurisée des machines par réseaux publics.

Code Web : #1270

mGuard polar SD STAT LAN1 WAN 1 X3 P1 Stat Mod Sig P2 En Fault Info X1 WAN X2 LAN X1 Configuration mGuard r2000 X6 P1 Stat ModInfo2 P2 Err FaultInfo1 X1 WAN 1 X2 LAN 1 X3 LAN 2 X1 WAN 3 X2 LAN 4 X1 WAN 5 X2 LAN 6 X1 WAN 7 X2 LAN 8 X1 WAN 9 X2 LAN 10 X1 WAN 11 X2 LAN 12 X1 WAN 13 X2 LAN 14 X1 WAN 15 X2 LAN 16 X1 WAN 17 X2 LAN 18 X1 WAN 19 X2 LAN 20 X1 WAN 21 X2 LAN 22 X1 WAN 23 X2 LAN 24 X1 WAN 25 X2 LAN 26 X1 WAN 27 X2 LAN 28 X1 WAN 29 X2 LAN 30 X1 WAN 31 X2 LAN 32 X1 WAN 33 X2 LAN 34 X1 WAN 35 X2 LAN 36 X1 WAN 37 X2 LAN 38 X1 WAN 39 X2 LAN 40 X1 WAN 41 X2 LAN 42 X1 WAN 43 X2 LAN 44 X1 WAN 45 X2 LAN 46 X1 WAN 47 X2 LAN 48 X1 WAN 49 X2 LAN 50 X1 WAN 51 X2 LAN 52 X1 WAN 53 X2 LAN 54 X1 WAN 55 X2 LAN 56 X1 WAN 57 X2 LAN 58 X1 WAN 59 X2 LAN 60 X1 WAN 61 X2 LAN 62 X1 WAN 63 X2 LAN 64 X1 WAN 65 X2 LAN 66 X1 WAN 67 X2 LAN 68 X1 WAN 69 X2 LAN 70 X1 WAN 71 X2 LAN 72 X1 WAN 73 X2 LAN 74 X1 WAN 75 X2 LAN 76 X1 WAN 77 X2 LAN 78 X1 WAN 79 X2 LAN 80 X1 WAN 81 X2 LAN 82 X1 WAN 83 X2 LAN 84 X1 WAN 85 X2 LAN 86 X1 WAN 87 X2 LAN 88 X1 WAN 89 X2 LAN 90 X1 WAN 91 X2 LAN 92 X1 WAN 93 X2 LAN 94 X1 WAN 95 X2 LAN 96 X1 WAN 97 X2 LAN 98 X1 WAN 99 X2 LAN 100

Protection des machines et des cellules de production

Avec les mGuards, vous protégez vos machines et vos cellules de production contre les accès non autorisés, que l'accès s'effectue par le réseau local ou par Internet. Diverses fonctions de sécurité ainsi qu'un logiciel de gestion centralisée permettent d'accroître le niveau de sécurité de vos sites de production en toute simplicité.

Un pare-feu hautes performances

Le Centerport est un pare-feu hautes performances pouvant également servir de station distante centrale pour un maximum de 3 000 tunnels VPN.

√ Intégration dans un concept Defense-in-Depth selon CEI 62443
Mise à niveau simple grâce au Stealth-Mode
Logiciel de gestion centralisée pour traiter plusieurs centaines d'appareils de terrain de manière globale
Une sécurité renforcée grâce au processus de gestion CVE actif (Common Vulnerabilities and Exposures)

Présentation des produits : Sécurité industrielle

Caractéristiques	Configuration des ports	Vitesse de port	VPN	Particularités	Désignation MGUARD...	Référence
Routeur de sécurité de base pour profilés : mGuard RS2000
1:1-NAT, NAT, redirection de port, routage standard, pare-feu configurable
	2 x RJ45	10/100 Mbits/s	-	Propriétés CEM améliorées	RS2000 TX/TX-B	2702139
			jusqu'à 2 tunnels parallèles	-	RS2000 TX/TX VPN	2700642
				Interface de téléphonie mobile 3G	RS2000 3G VPN	2903441
				Interface de téléphonie mobile 4G	RS2000 4G VPN	2903588
	6 x RJ45			Switch non-administrable à 5 ports intégrés	RS2005 TX VPN	2701875
Routeur de sécurité haute performance pour profilés : mGuard RS4000
Fonctionnalités de pare-feu étendues ((Deep Packet Inspection, User-Firewall et Conditional Firewall, DMZ etc.), extensible avec licence
	2 x RJ45	10/100 Mbits/s	En option	-	RS4000 TX/TX	2700634
			Jusqu'à 10 tunnels parallèles (jusqu'à 250 en option)	-	RS4000 TX/TX VPN	2200515
				Interface de téléphonie mobile 3G	RS4000 3G VPN	2903440
				Interface de téléphonie mobile 4G	RS4000 4G VPN	2903586
				Homologations maritimes	RS4000 TX/TX VPN-M	2702465
			250 tunnels VPN	ATEX et CEIEx, plage de température et fonctionnalités étendues	RS4000 TX/TX-P	2702259
	6 x RJ45		En option	Switch administrable à 4 ports et port DMZ intégrés, plage de température étendue	RS4004 TX/DTX	2701876
			Jusqu'à 10 tunnels parallèles (jusqu'à 250 en option)		RS4004 TX/DTX VPN	2701877
	2 x RJ452 x SFP	10/100/1000 MBit/s	-	-	GT/GT	2700197
			jusqu'à 10 tunnels parallèles (jusqu'à 250 en option)	-	GT/GT VPN	2700198
Routeur de sécurité aux formats PCI et PCIE : mGuard PCI
Fonctionnalités de pare-feu étendues ((Deep Packet Inspection, User-Firewall et Conditional Firewall, DMZ etc.), extensible avec licence
	2 x RJ45	10/100 Mbits/s	Jusqu'à 10 tunnels parallèles (jusqu'à 250 en option)	1:1-NAT, NAT, Port-Forwarding, Routage standard, Stealth-Mode, extensible avec licence	PCI4000 VPN	2701275
			jusqu'à 10 tunnels parallèles (jusqu'à 250 en option)		PCIE4000 VPN	2701278
Routeur de sécurité mGuard pour applications mobiles : clients mGuard smart et mGuard Secure
Routeur avec fonctions pare-feu
	2 x RJ45	10/100 Mbits/s	Aucune, en option avec 250 max.	USB, Stealth-Mode, extensible avec licence	SMART2	2700640
			Jusqu'à 10 tunnels parallèles (jusqu'à 250 en option)		SMART2 VPN	2700639
	-	-	1 tunnel	Logiciel pour installation sur ordinateur	SECURE VPN CLIENT LIC	2702579
Routeur de sécurité pour applications de bureau : mGuard delta
Routeur avec logement pour cartes SD, NAT/1:1-NAT et pare-feu avec fonctionnités complètes pour une sécurité maximale
	2 x RJ45	10/100 Mbits/s	Aucune, en option avec 250 max.	Extensible avec licence	Appareil de bureau	2700967
			Jusqu'à 10 tunnels parallèles (jusqu'à 250 en option)			2700968
Routeur de sécurité pour montage en rack : mGuard centerport
Pare-feu hautes performances, station distante pour un maximum de 3 000 tunnels VPN
	4 x RJ45	10/100/1000 MBit/s	Aucune, en option avec 3 000 max.	Extensible avec licence	CENTERPORT	2702547
			Jusqu'à 1 000 tunnels parallèles (jusqu'à 3 000 en option)		CENTERPORT VPN-1000	2702820

Licences pour extension de fonctionnalité du mGuard RS4000

Description fonctionnelle	Désignation	Référence
Licence pour mise à jour à vie du logiciel des appareils de terrain mGuard	LIC LIFETIME FW	2700184
Licence pour mise à jour à vie du logiciel de FL MGUARD CENTERPORT	LIC LFS CENTER	2702552
Licence pour maximum 10 connexions VPN-Online supplémentaires	LIC VPN-10	2700194
Licence pour maximum 100 connexions VPN-Online supplémentaires	LIC VPN-100	2702546
Licence pour maximum 250 connexions VPN-Online supplémentaires	LIC VPN-250	2700193
Licence pour l'activation de la fonction de redondance pare-feu/routeur sur une paire d'appareils mGuard	LIC FW RD	2701356
Licence pour l'activation de la fonction de redondance pare-feu/routeur et une fonction de redondance VPN sur une paire d'appareils mGuard	LIC FW/VPN RD	2702193
Licence pour l'activation de la fonction OPC Inspector sur un mGuard	LIC OPC INSP	2702191
Licence pour l'activation de la fonction Modbus Inspector sur un mGuard	LIC MODBUS INSPECTOR	2702980
Licence pour l'activation de CIFS Integrity Monitoring (CIM) sur un mGuard	LIC CIM	2701083

Télécommunication

Les technologies de téléexploitation et de télémaintenance sont des éléments essentiels des solutions de communication industrielles. Elles vous permettent de connecter sans problème des stations externes isolées ou des parties d'installation distantes à votre centrale de commande par différents modes de transmission.

Les produits de télécommunication industriels de Phoenix Contact constituent un large portefeuille pour la mise en œuvre de votre solution individuelle.

Code Web : #0499

PHCENIX CONTACT POWER DSL Internet DSL LAN PLCENIX 10 PLCENIX 10 PLCENIX 10

Télémaintenance par réseau téléphonique public

Les routeurs DSL à large bande et les modems permettent une connexion à haut débit d'appareils Ethernet industriel et RS-232 à l'aide d'une technologie de transmission ADSL éprouvée. Des normes reconnues à l'échelle mondiale et une extension étendue du réseau garantissent une disponibilité mondiale.

US ERR TS Micro SD Micro SD LAN 1 LAN 2 TC CLOUD CLIENT PHCENIX CONTACT P1 Stat Mod Info2 P2 For Fault Info1 mGuard WAN 1 LAN 1 LAN 4 LAN 2 LAN 5 Configuration SIM 1 SIM 2 GPS

Télémaintenance par Internet et réseaux mobiles

Les clients TC Cloud et les dispositifs mGuards permettent une connexion sécurisée au mGuard Secure Cloud. La communication s'effectue par Internet ou réseau mobile. Alors que le client TC Cloud ne peut se connecter qu'à mGuard Secure Cloud, les mGuards proposent également des tunnels VPN, des NAT et des pare-feu indépendants des destinataires.

Télémaintenance : accès direct et global aux automates et réseaux Ethernet

Téléexploitation : transfert sécurisé et continu des données de processus à la centrale de commande

US ERR CON Micro SD LAN 1 LAN 2 ANT 1 ANT 2 SMU TC/ROUTER PHOENIX CONTACT TO EXTENDER 2001 ETH-ZS US DIAG ACT LINK ERR DSL B DSL A LINK STAT Link STAT DSL A Link STAT DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL B DSL A DSL C DSL A DSL B DSL A DSL B DSL A DSL C DSL A DSL B DSL A DSL B DSL A DSL C DSL A DSL B DSL A DSL B DSL A DSL C DSL A DSL B DSL A DSL B DSL A DSL C DSL E02 GND DC01

Téléexploitation au travers du réseau de téléphonie mobile

Les routeurs de téléphonie mobile TC ROU-TER permettent des connexions de données performantes au travers des réseaux 4G et LTE jusqu'à 150 MBit/s. Vous obtenez ainsi, même dans les environnements difficiles et exigeants, un raccordement mobile à large bande pour une mise en réseau des sites hautement flexible, même lorsqu'une connexion Internet câblée n'est pas disponible.

Téléexploitation des lignes de l'entreprise

Le système d'extension Ethernet vous permet de raccorder aisément des réseaux IP étendus, jusqu'à 20 kilomètres, grâce aux câbles à deux fils disponibles. La combinaison innovatrice de dispositifs d'extension administrables et non administrables permet une mise en réseau et un diagnostic particulièrement économiques de tous les équipements et lignes par IP.

Présentation des produits : Télémaintenance

Caractéristiques	Fonction	Tunnel VPN	Pare-feu	Support de transmission	Particularités	Désignation	Référence
Télémaintenance au travers du réseau téléphonique public
	Modem	-	-	ADSL, Annexe-A/B/J	-	TC DSL ROUTER X400 A/B	2902709
	Routeur	●	●	ADSL, Annexe-A/B/J	Serveur d'appareils série	TC DSL ROUTER X500 A/B	2902710
Télémaintenance par le réseau de téléphonie mobile : client mGuard et TC Cloud
	Client Cloud	1 tunnel vers mGuard Secure Cloud	-	4G LTE	Configuration des appareils dans le mGuard Secure Cloud, interface Web simplifiée	TC CLOUD CLIENT 1002-4G	2702886
			-	4G LTE Verizon, US		TC CLOUD CLIENT 1002-4G VZW	2702887
			-	4G LTE AT&T, US		TC CLOUD CLIENT 1002-4G ATT	2702888
	Routeur mGuardVPN avec pare-feu intégré	Jusqu'à 2 tunnels parallèles	●	3G	Emplacements pour 2 cartes SIM	TC MGUARD RS2000 3G VPN	2903441
			●	4G LTE		TC MGUARD RS2000 4G VPN	2903588
		Jusqu'à 10 (250) tunnels parallèles	élargi	3G	Interface WAN intégrée, fonctionnalités pouvant être étendues, 2 logements pour cartes SIM	TC MGUARD RS4000 3G VPN	2903440
			élargi	4G LTE		TC MGUARD RS4000 4G VPN	2903586
Télémaintenance par Internet : client mGuard et TC Cloud
	Client Cloud	1 tunnel vers mGuard Secure Cloud	-	Réseau de l'utilisateur	-	TC CLOUD CLIENT 1002-TX/TX	2702885
	Routeur VPN mGuard avec pare-feu intégré	Jusqu'à 2 tunnels parallèles	●		-	FL MGUARD RS2000 TX/TX VPN	2700642
			●		Switch non-administrable intégré	FL MGUARD RS2005 TX VPN	2701875
		jusqu'à 10 (250) tunnels parallèles	élargi		-	FL MGUARD RS4000 TX/TX VPN	2200515
			élargi		Switch administrable intégré	FL MGUARD RS4004 TX/DTX VPN	2701877
			élargi		Type plat, compatible Gigabit	FL MGUARD GT/GT VPN	2700198
			●		Format PCI	FL MGUARD PCI4000 VPN	2701275
			●		Format PCIE	FL MGUARD PCIE4000 VPN	2701278
			●		portable, indépendant du logiciel	FL MGUARD SMART2 VPN	2700639
			●		Appareil à poser sur un bureau	FL MGUARD DELTA TX/TX VPN	2700968
		jusqu'à 3000	●		Type 19"	FL MGUARD CENTERPORT	2702547
Télémaintenance par Internet : client mGuard Secure-VPN
Connexion VPN sécurisée pour ordinateur de bureau, ordinateur portable et PC tablette		1 tunnel	-	Internet	Pour Windows 10, 8.x et 7	MGUARD SECURE VPN CLIENT LIC	2702579

Présentation des produits : Téléexploitation

Caractéristiques	Fonction	Tunnel VPN	Pare-feu	Réseau, débit de données	Particularités	Désignation TC ROUTER...	Référence
Téléexploitation au travers du réseau de téléphonie mobile : TC Router
Plage de température : -40 °C ... +70 °C, débit de données jusqu'à 150 MBit/s
	Routeurs de téléphonie mobile haut débit	-	●	3G	Version pour l'Europe	2002T-3G	2702531
		-	●	4G LTE	Version pour l'Europe	2002T-4G	2702530
		●	●	3G	Version pour l'Europe	3002T-3G	2702529
		●	●	4G LTE	Version pour l'Europe	3002T-4G	2702528
		●	●		Pour Verizon Wireless	3002T-4G VZW	2702532
		●	●		pour AT&T	3002T-4G ATT	2702533

Caractéristiques	Administrable / non-administrable	Ports	Diagnostic sur le terrain	Topologies	Parafoudre basse tension	Télédiagnostic	Désignation TC EXTENDER...	Référence
Téléexploitation des lignes de l'entreprise : Ethernet Extender
Liaison à 2 câbles au choix jusqu'à 20 km de distance, mise en service Plug-and-Play
	Administrable	2 x SHDSL4x Ethernet	Ecran	Point à point, ligne, anneau	SHDSL, intégré, interchangeable	Indépendant du site par IP	6004 ETH-2S	2702255
		1 x SHDSL1 x Ethernet	LED	Point à point	-		4001 ETH-1S	2702253
	Non administrable	2 x SHDSL1x Ethernet		Point à point, ligne, anneau		Dépendant du site par USB	2001 ETH-1S	2702409
	Non administrable	12 x SHDSL6 x Ethernet			SHDSL, intégré, non interchangeable		TC ETH EXTENDER S19	2702077

mGuard Secure Cloud

Le client TC Cloud et les applications mGuard Security connectent vos machines de manière sécurisée par Internet au mGuard Secure Cloud.

Le Cloud établit le lien entre les techniciens de service et leurs objectifs de télémaintenance et propose aux exploitants et constructeurs de machines et d'installations une solution VPN complète clé-en-main. Les techniciens de service ont la possibilité d'accéder rapidement et de manière

sécurisée, avec une simple interface Web, aux machines, PC industriels et automates. Le système permet de réaliser la télémaintenance de manière sécurisée et indépendamment du lieu et du moment sans connaissances informatiques particulières. Le mGuard Secure Cloud est disponible dans les pays de l'Union européenne ainsi qu'en Norvège et en Suisse. En Amérique du Nord, des conditions tarifaires spécifiques sont appliquées.

Convertisseur de protocoles et convertisseur d'interfaces

Les serveurs d'appareils et les passerelles permettent une intégration fluide d'appareils et de bus série dans des réseaux Ethernet modernes. Les protocoles les plus fréquemment utilisés pour le transfert de données dans l'industrie sont compatibles avec différents types de transmission série.

Selon l'application, choisissez entre des serveurs d'appareils simples pour la conversion d'interface ou des passerelles et des proxies avec la conversion de protocole intégrée.

Code Web : #1559 P1 GW DEVICE SERVER 1E/1888 P1 GW DEVICE SERVER 1E/2088 P1 GW DEVICE SERVER 2E/2088 P1 GW DEVICE SERVER 2E/4089 P3 GW DEVICE SERVER 2E/4089 E1 E2 E1 E2 E1 E2 E1 E2 P2 P2 P4

Convertir les interfaces série

Avec les serveurs d'appareils et passerelles série, vous pouvez intégrer à votre réseau Ethernet n'importe quel protocole série. Les données série peuvent être transmises soit de manière transparente par Ethernet ou bien être envoyées dans Modbus/TCP, PROFINET ou EtherNet/IP™ avec les passerelles.

Vos avantages

Utilisation universelle dans de multiples applications
√ Intégration au réseau d'équipements en série par ports COM virtuels
√ Remplacement de câbles dans les connexions point à point série
√ Intégration d'appareils en série dans des protocoles Ethernet modernes

24V 0V PWR ST OW PL ETH/UN-BUS CHENIX CONTACT S1 H+1 H-1 S1 S2 H+2 H-2 S2 S3 H+3 H-3 S3 S4 H+4 H-4 S4 CH1 CH2 CH3 CH4 CH5 CH8 CH7 CH8 OW PL HAATR-R-HUS S3 H+3 H-3 S3 S4 H+4 H-4 S4 S5 H+5 H-5 S5

Convertir le protocole HART

Les nouvelles passerelles HART convertissent le protocole HART numérique en protocoles Ethernet HART-IP, Modbus/TCP ou PROFINET. Vous pouvez paramétrer et surveiller facilement les appareils de terrain HART au travers des réseaux Ethernet. Grâce à la passerelle Ethernet HART conçue de façon modulaire, vous pouvez raccorder jusqu'à 40 appareils HART.

PHOENIX CONTACT FL NP PND-4TX P8 Ord. No. 29 85 071 MAC Address S043952 (16 BLOCK) 00 A0 45 14 53 44 X6 X7 US1 GND US2 GND R1 R2 PORT 1..4 PROFIBUS X1 X2 X3 X4 EDU/PN SP RUN FAIL LINK 1 2 3 4 ACT SP

Convertir les protocoles Profibus et INTERBUS

Avec les passerelles et les proxies, vous pouvez intégrer une application PROFIBUS ou INTERBUS facilement dans un réseau PROFINET. Avec les passerelles pour PROFIsage, vous pouvez intégrer la sécurité fonctionnelle de manière complète et autonome.

Présentation des produits : Convertisseurs de protocoles et d'interfaces

	Protocole	Interface Ethernet	Interface série (RS-232/422/485)	Particularités	Désignation	Référence
Conversion des données série en données Ethernet : serveur d'appareils série
	Protocole transparent	1 x RJ45	1 x D-SUB 9	ATEX, UL (classe I, division 2)	FL COMSERVER BASIC	2313478
					FL COMSERVER BASIC-T	2904681
		1 x RJ45	1 x D-SUB 9	ATEX, CEIEx, UL (classe I, division 2)	GW DEVICE SERVER 1E/1DB9	2702758
			2 x D-SUB 9		GW DEVICE SERVER 1E/2DB9	2702760
		2 x RJ45			GW DEVICE SERVER 2E/2DB9	2702761
			4 x D-SUB 9		GW DEVICE SERVER 2E/4DB9	2702763

Simple white padlock icon on a solid blue background (no text or symbols)

Transmission sécurisée des données

Chiffrement AES 256 bis pour une transmission sécurisée des données au travers du réseau Ethernet. L'accès aux données par des tiers est ainsi exclu.

Authentication sécurisée de l'utilisateur

L'authentication sécurisée de l'utilisateur permet l'accès à la configuration de l'appareil uniquement aux utilisateurs autorisés.

Pilote pour port COM natif

Grâce aux ports COM virtuels sur votre PC, vous pouvez transférer les logiciels utilisateur existants, mais non compatibles Ethernet, vers vos équipements terminaux sériels par Ethernet.

		Protocole	Interface Ethernet	Interface série (RS-232/422/485)	Particularités	Désignation	Référence
Conversion des protocoles série en protocoles Ethernet : passerelles
[7677]	Modbus/RTU vers Modbus/TCP	1 x RJ45	1 x D-SUB 9	ATEX, UL (classe I, division 2)	FL COMSERVER UNI	2313452
					FL COMSERVER UNI-T	2904817
		1 x RJ45	1 x D-SUB 9	ATEX, CEIEx, UL (classe I, division 2)	GW MODBUS TCP/ RTU 1E/1DB9	2702764
			2 x D-SUB 9		GW MODBUS TCP/ RTU 1E/2DB9	2702765
		2 x RJ45			GW MODBUS TCP/ RTU 2E/2DB9	2702766
			4 x D-SUB 9		GW MODBUS TCP/ RTU 2E/4DB9	2702767
	RAW, ASCII vers Modbus/TCP	1 x RJ45	1 x D-SUB 9		GW MODBUS TCP/ ASCII 1E/1DB9	2702768
			2 x D-SUB 9		GW MODBUS TCP/ ASCII 1E/2DB9	2702769
		2 x RJ45			GW MODBUS TCP/ ASCII 2E/2DB9	2702770
			4 x D-SUB 9		GW MODBUS TCP/ ASCII 2E/4DB9	2702771
[225H]	RAW, ASCII vers PROFINET	1 x RJ45	1 x D-SUB 9		GW PN/ASCII 1E/1DB9	1021080
			2 x D-SUB 9		GW PN/ASCII 1E/2DB9	1021058
		2 x RJ45			GW PN/ASCII 2E/2DB9	1021056
			4 x D-SUB 9		GW PN/ASCII 2E/4DB9	1020882
	RAW, ASCII vers EtherNet/IPTM	1 x RJ45	1 x D-SUB 9		GW EIP/ASCII 1E/1DB9	2702772
			2 x D-SUB 9		GW EIP/ASCII 1E/2DB9	2702773
		2 x RJ45			GW EIP/ASCII 2E/2DB9	2702774
			4 x D-SUB 9		GW EIP/ASCII 2E/4DB9	2702776
	HART vers Modbus/TCP, PROFINET, HART IP, FDT/DTM	1 x RJ45	-	Station supérieure, prend en charge cinq modules d'extension	GW PL ETH/ BASIC-BUS	2702321
		1 x RJ45	-		GW PL ETH/ UNI-BUS	2702233
		-	HART, 4 canaux	Module d'extension	GW PL HART4-BUS	2702234
		-		Module d'extension avec une résistance interne d'entrée de 250 Ω	GW PL HART4-R-BUS	2702879
			Entrées et sorties numériques à 4 canaux	Module d'extension	GW PL DIO4-BUS	2702237
		-	HART, 8 canaux	Module d'extension avec alimentation en boucle analogique	GW PL HART8+AI-BUS	2702236
		-		Module d'extension	GW PL HART8-BUS	2702235
		-		Module d'extension avec une résistance interne d'entrée de 250 Ω	GW PL HART8-R-BUS	2702880
	PROFIBUS vers PROFINET	4 x RJ45 10/100 Mbits/s	1 x D-SUB 9 jusqu'à 12 MBit/s	Conformance Classe B	FL NP PND- 4TX PB	2985071
	INTERBUS vers PROFINET	4 x RJ45 10/100 Mbits/s	1 x F-SMA 500 kBit/s / 2 MBit/s (commutable)		FL NP PND- 4TX IB-LK	2985929
	INTERBUS vers PROFINET	4 x RJ45 10/100 Mbits/s	1 x D-SUB 9 500 kBit/s / 2 MBit/s (commutable)		FL NP PND- 4TX IB	2985974

Logiciels

Les logiciels de Phoenix Contact vous permettent de surveiller et de configurer de façon intuitive votre installation. Nous vous proposons pour cela des solutions exhaustives vous permettant d'utiliser de façon efficace des réseaux Ethernet dans des installations d'automatisation.

Profitez d'une configuration et d'une mise en service simples des composants de votre réseau grâce aux logiciels FL Network Manager et mGuard-Device-Manager.

Avec le logiciel SNMP/OPC, vous garantissez une communication fiable entre les outils de gestion réseau, les équipements d'automatisation et le logiciel de visualisation.

Code Web : #1560

√ Diagnostic rapide grâce à l'interrogation en continu des équipements réseau
Réduction des durées d'immobilisation et de panne grâce à un temps de réponse plus court dans le réseau
Accès direct aux interfaces Web individuelles des appareils
☑ Détection d'erreurs également pour les erreurs sur-venant de manière temporaire dans le réseau

Présentation des produits : Logiciels

	Description	Langue	Base	Référence
Configuration et mise en service du réseau : FL Network Manager
	Avec le logiciel FL-Network Manager, mettez votre réseau en service rapidement et simplement. Le logiciel vous aide à scanner un réseau existant, à attribuer l'adresse IP et à configurer l'appareil, à gérer les fichiers de configuration et à mettre le firmware à jour.	Anglais	SNMP	2702889
Configuration et mise en service mGuard : mGuard Device Manager
	Le gestionnaire d'appareils mGuard-Device-Manager vous aide à configurer, intégrer et gérer tous les appareils mGuard. Créez et gérez de manière centralisée tous les paramètres mGuard pertinents pour la sécurité, puis transférez-les vers les appareils concernés.	Anglais	-	2981974
Communication en continu avec protocoles OPC et SNMP : serveur OPC SNMP
	Pour une communication fiable entre les outils de gestion réseau, les équipements d'automatisation et le logiciel de visualisation, les types de protocole SNMP et OPC doivent être convertis. Le serveur FL SNMP-OPC est destiné à l'échange de données provenant d'un logiciel de visualisation basé sur la technique OPC et de composants d'automatisation SNMP.	français, Anglais	SNMP	2701139
	Licence d'extension à 100 appareils pour le serveur SNMP OPC			2701138

Network Manager

L'utilisation de switches administrables ou de composants WLAN implique toujours une configuration fastidieuse. Le Network Manager vous facilite le maniement d'un nombre croissant d'appareils administrables dans un réseau et vous permet de surveiller, configurer et mettre à jour les composants du réseau à l'aide d'un seul outil. Et pour satisfaire aux protocoles Ethernet industriels, EtherNet/IP™ et PROFINET, l'attribution de l'adresse IP par DHCP et DCP est intégrée.

Assistance à la mise en service pour le mGuard Device Manager

mGuard Device Manager est idéal pour le déploiement et la gestion de grands groupes de mGuards configurés de manière identique. Les installations à large distribution comprenant des milliers de systèmes peuvent être implémentées rapidement et efficacement.

Pour une première mise en service simple du logiciel, vous pouvez bénéficier de l'accompagnement à distance d'un collaborateur de Phoenix Contact.

Parafoudre basse tension

Une production ininterrompue exige la transmission fiable de toutes les données et de tous les signaux nécessaires. Outre les accès non autorisés et les logiciels malveillants, les surtensions dues aux coups de foudre ou les manœuvres sur les circuits électriques représentent un danger pour votre réseau. Lorsque le câblage couvre différents bâtiments, les appareils raccordés à une ligne Ethernet sont particulièrement exposés. Protégez vos composants avec un parafoudre basse tension de Phoenix Contact et évitez ainsi des frais coûteux de réparation, des temps d'immobilisation des installations et la perte de données importantes.

Code Web : #0145

PHOENIX CONTACT DT-LAN-CAT-5+ 2008 10/07 B-107 CE Uc:3.3 V DC Iin: 1.5 A Iin: 2 kA LISTID 100 MHz 3.9 - 6.5 Vdc (L/s) 100 - 220 kHz (L/s) 100 MHz CPUV Vin (L/s) CPUV Vin (L/s)

Vos avantages

√ Protection selon la classe EA (CAT.6A)
√ Transmission sécurisée jusqu'à 10 Gbit/s
Power over Ethernet (PoE+) en « mode A » et « mode B »
√ Adaptateur RJ45 avec câble de terre distinct et pied encliquetable mis à la terre pour profilés NS 35

Liste des parafoudres basse tension

Description	Classe d'essai CEI Type EN	Tension permanente maximale	Courant de choc nominal du parafoudre	Caractéristiques	Désignation	Référence
Adaptateur DATATRAB/module pour rail DIN
Ethernet (10 GBase T) et PoE, Token Ring, CDDI, selon classe Ea/cat.6
	B2/C1/C2/C3/D1	3,3 V DC	100 A/2 kA	-	DT-LAN-CAT.6+	2881007
Versions -19" DATATRAB
Ethernet (1000 Base T), Token Ring, CDDI, selon classe D/cat.5e EN 50173
	C1/C2/C3	6 V DC	350 A/350 A	24 ports	D-LAN-19"-24	2838791
				16 ports	D-LAN-19"-16	2880147
				8 ports	D-LAN-19"-8	2880163
Parafoudre de type -3 PLUGTRAB
Parafoudre basse tension de type 3 pour alimentations monophasées
	III/T3	230 V AC	3 kA/3 kA	Connecteur, élément de base	PLT-SEC-T3-230-FM	2905229
		120 V AC			PLT-SEC-T3-120-FM	2905228

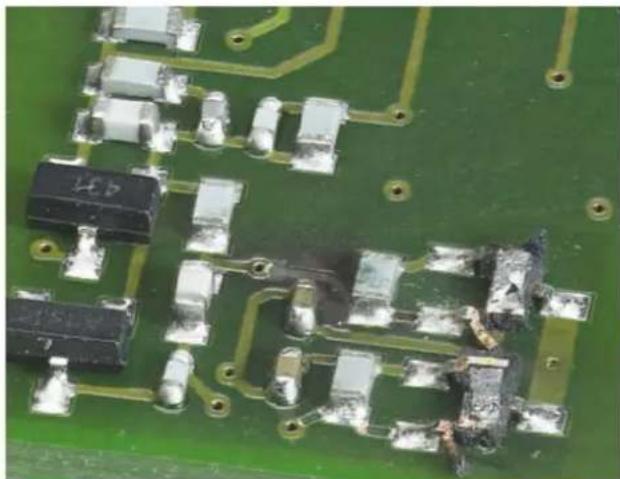

La micro-électronique particulièrement menacée

Les composants électroniques délicats sont le plus souvent endommagés en cas de surtensions.

La série DATATRAB peut être utilisée dans le domaine industriel comme adaptateur ou comme module sur rail DIN.

Technique d'installation

Un réseau puissant nécessite non seulement des composants actifs fiables, mais également une installation robuste. La technologie d'installation de Phoenix Contact vous offre tous les composants nécessaires pour réaliser des réseaux adaptés à l'industrie.

Code Web : #1561

Cette solution autonome est disponible avec différentes classes de puissance jusqu'à 60 watts. Outre des connecteurs femelles RJ45, les injecteurs PoE disposent d'autres techniques de raccordement pour le câble de terrain et le parafoudre basse tension intégré.

Panneau de raccordement

Les panneaux de distribution Ethernet assurent la connexion simple et rapide entre le câblage de terrain et d'armoire électrique. Dans un espace de connexion couvert, les raccordements IDC, push-in ou vissés facilitent l'installation du câble de terrain. En option, vous bénéficiez de ces modules d'interface avec parafoudre basse tension et surveillance du blindage électrique.

Modules SFP

Les modules SFP (Small Form Pluggable) vous permettent d'utiliser les ports SFP de vos switches Ethernet en toute flexibilité. Qu'il s'agisse d'une transmission monomode ou multimode, d'une transmission Fast Ethernet ou d'une transmission Gigabit, Phoenix Contact vous propose les modules SFP adaptés à vos besoins.

Le FL ISOLATOR isole galvaniquement les uns des autres les équipements Ethernet avec des vitesses de transmission jusqu'à 1 Gbit/s. Pour ce faire, le séparateur Ethernet est simplement installé en amont des équipements réseau à protéger. Ceci permet par exemple de découpler en toute sécurité du réseau de données des plages de haute tension en répartitions d'énergie jusqu'à 4 kV et d'éviter les courants de compensation de potentiel.

En cas de défaillance, les modules de redondance PRP permettent une redondance parallèle sans temps de commutation et garantissent une disponibilité élevée de votre réseau. Ils conviennent à une utilisation dans les conditions électromagnétiques, électrostatiques et climatiques les plus dures selon CEI 61850-3/IEEE 1613.

Présentation des produits : Technique d'installation

	Mode de raccordement	Plage de température	Power Budget	Particularités	Norme PoE	Désignation	Référence
Injecteur PoE
	RJ45 / RJ45	0°C ... +55°C	2 x 15 W	Isolation galvanique dans le bloc d'alimentation	IEEE 802.3 af	FL PSE 2TX	2891013
		0°C ... +60°C	15/30 W	-	IEEE 802.3 af/at (PoE+)	INJ 1000	2703005
			60 W		préparé pour PoE bt (PoE++)	INJ 1010	2703007
		-40 °C ... +75 °C	15/30 W		IEEE 802.3 af/at (PoE+)	INJ 1000-T	2703006
			60 W		préparé pour PoE bt (PoE++)	INJ 1010-T	2703008
			15/30 W	Isolation galvanique dans le bloc d'alimentation	IEEE 802.3 af/at (PoE+)	INJ 1100-T	2703009
			60 W		préparé pour PoE bt (PoE++)	INJ 1110-T	2703010
	RJ45 / IDC		15/30 W	isolation galvanique dans le bloc d'alimentation, parafoudre basse tension et diagnostic des courants de fuite	IEEE 802.3 af/at (PoE+)	INJ 2102-T	2703012
			60 W		préparé pour PoE bt (PoE++)	INJ 2112-T	2703014
	RJ45 / Push-in		15/30 W		IEEE 802.3 af/at (PoE+)	INJ 2103-T	1004065
			60 W		préparé pour PoE bt (PoE++)	INJ 2113-T	1004066
	RJ45 / Vis		15/30 W		IEEE 802.3 af/at (PoE+)	INJ 2101-T	2703011
			60 W		préparé pour PoE bt (PoE++)	INJ 2111-T	2703013

L'isolation de haute qualité protège votre installation contre les courts-circuits du côté de l'alimentation.

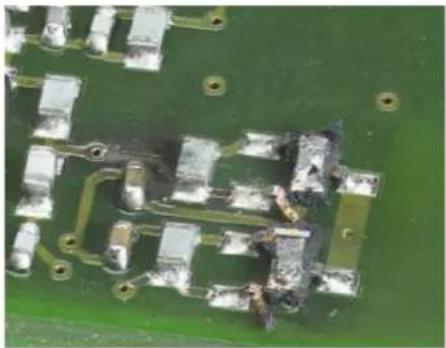

Plage de tension étendue

Les injecteurs disposent d'une alimentation redondante, 18 à 57 V DC possibles.

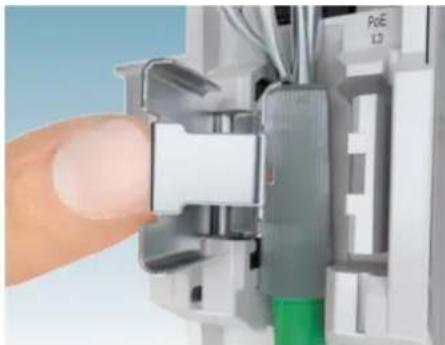

Parafoudre basse tension

Le parafoudre basse tension intégré protège en toute fiabilité le réseau raccordé.

	Mode de raccordement	Description	Blindage	Connexion du blindage du câble	Parafoudre basse tension	Désignation	Référence
Panneau de raccordement
	RJ45/RJ45	Panneau de brassage Ethernet standard, 8 pôles 10/100/1000 MBit/s	directement sur le profilé	Via un connec- teur femelle RJ45	Non	PP-RJ-RJ	2703015
	RJ45/Vis			Sans outil par ressort de contact de blindage		PP-RJ-SC	2703016
	RJ45/Push-In					PP-RJ-SCC	2703018
	RJ45/IDC					PP-RJ-IDC	2703019
	RJ45/RJ45	Variantes de fonctions Panneau de brassage Ethernet 8 pôles, 10/100/1 000 MBit/s		via un connec- teur femelle RJ45	Intégré	PP-RJ-RJ-F	2703020
	RJ45/Vis			sans outil par ressort de contact de blindage		PP-RJ-SC-F	2703021
	RJ45/Push-In	Avec parafoudre basse tension et diagnostic des courants de fuite				PP-RJ-SCC-F	2703022
	RJ45/IDC					PP-RJ-IDC-F	2703023
	RJ45/Vis	4 pôles, 10/100 MBit/s	directement sur profilé	Serre-câble avec vis	Non	FL CAT5 TERMINAL BOX	2744610
	RJ45/Vis	8 pôles, 10/100/1 000 MBit/s	directement sur rail DIN ou avec combinaison RC			FL-PP-RJ45-SC	2901643
	Raccordement à ressort					FL-PP-RJ45-SCC	2901642
	Raccordement LSA					FL-PP-RJ45-LSA	2901645
	RJ45/RJ45			Via un connec- teur femelle RJ45		FL-PP-RJ45/RJ45	2901646
	RJ45/RJ45	Plage de température éten- due : de -40 °C à +85 °C, format compact	blindage complet			FL-PP-RJ45/ RJ45-B	2904933
	Raccordement à ressort	Module de partagee de câbles avec sortie du câble vers l'avant	directement sur rail DIN ou avec combinaison RC	Serre-câble avec vis		FL-PP-RJ45-SCC/ SC041	2903532
	Raccordement à ressort	Module de partage de câbles avec sortie du câble vers le haut				FL-PP-RJ45-SCC/ SC045	2904577

Raccordez le blindage du câble au rail DIN et le dispositif anti-traction simultanément sans outil.

Diagnostic des courants de fuite

L'affichage fiable des courants de blindage dangereux augmente la sécurité de votre installation.

-60%

Installation simple et rapide

60 % de gain de temps lors de l'installation grâce à la technique brevetée de raccordement par câble.

Présentation des produits : Technique d'installation

	Isolation galvanique	Homologations	Technologie de raccordement	Vitesse de transmission	Caractéristiques	Désignation FL ISOLATOR	Référence
Séparateur Ethernet
	Jusqu'à 4 kV	EN 50155 - matériel roulant, EN 50121 - rail	M12 / M12 Détrompage D	10/100 Mbits/s	Montage mural	100-M12	2902985
	-	-	-	-	Adaptateur pour montage sur rail DIN	FL EPA RMS	2701133
	Jusqu'à 4 kV	EN 50155 - matériel roulant EN 50121 - rail	RJ45 / RJ45	10/100/1000 MBit/s	-	1000-RJ/RJ	2313915
				10/100 Mbits/s	-	100-RJ/RJ	2313931
[BAKK]	Jusqu'à 4 kV	EN 50155 - matériel roulant EN 50121 - rail	RJ45 / borne à vis	10/100 Mbits/s	-	100-RJ/SC	2313928

ETH ETH X1 X2

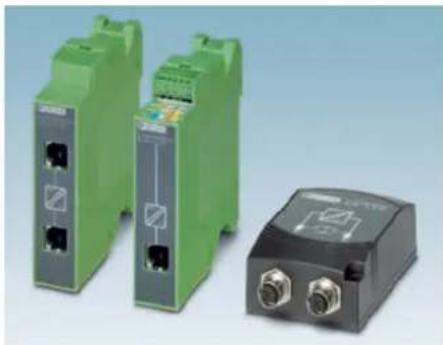

Protéger les équipements réseau

Avec la séparation haute qualité jusqu'à 4 kV, vous pouvez protéger vos appareils et interfaces Ethernet et augmenter l'immunité.

Disponible en module pour rail DIN avec raccordement RJ45 ou pour le montage mural avec raccordement M12.

Homologué pour les applications ferroviaires

Grâce à la technologie de raccordement M12 résistante aux vibrations, les exigences ferroviaires selon EN 50155 et EN 50121 sont satisfaites.

	PORT	Vitesse de transmission	Distance de transmission	Longueur d'onde	Particularités	Désignation FL SFP...	Référence
Accessoires : modules SFP
	LC MM	100 MBit/s	2 km	1310 nm	-	FX	2891081
	LC SM		40 km		-	FX SM	2891082
	LC SM (WDM)		20 km	1 310/1 550 nm	Module WDM A	FE WDM20-A	2702437
				1 550/1 310 nm	Module WDM B	FE WDM20-B	2702438
				1 310/1 550 nm, 1 550/1 310 nm	Module WDM A et B	FE WDM20-SET	2702439
	LC MM	1000 Mbits/s	1 km	850 nm	-	SX	2891754
			2 km	1310 nm	-	SX2	2702397
	LC SM		10 km		-	LX10-B	1025401
			30 km		-	LX	2891767
			80 km	1550 nm	Long Haul	LH	2989912
	LC SM (WDM)		10 km	1 310/1 550 nm	Module WDM A	WDM10-A	2702440
				1 550/1 310 nm	Module WDM B	WDM10-B	2702441
				1 310/1 550 nm, 1 550/1 310 nm	Module WDM A et B	WDM10-SET	2702442
	RJ45		100 m	-	-	GT	2989420

	Fonction	Configuration des ports	Plage de tension	Désignation	Référence
Modules de redondance PRP conformes à CEI 62439
	Module de redondance PRP	2 x RJ45 en tant que ports de redondance1 x RJ45 pour équipement terminal	24 ... 48 V DC	FL RED 2003E PRP	2701863
		2 x LC MM en tant que ports de redondance1 x RJ45 pour équipement terminal		FL RED 2001E PRP 2LC	2701864

Disponibilité maximale

Pour une haute disponibilité du réseau, les modules de redondance PRP permettent une redondance parallèle sans temps de commutation.

Idéal pour le secteur énergétique

Les modules sont utilisables selon les normes CEI 61850-3 et IEEE 1613 dans les conditions d'environnement les plus dures.

X2 PRP X1 — D X2 — C X3 — US1 B FAIL — US2 A

Aucune configuration requise

Mise en service simple grâce au marquage coloré des ports de l'appareil et aux voyants LED de diagnostic associés.

Câblage cuivre pour transmission de données pour réseaux et bus de terrain

Les processus d'automatisation complexes requièrent de grandes quantités de données et des vitesses de transmission toujours croissantes. Profitez désormais de connecteurs et de câbles performants à équiper sur place.

Qu'il s'agisse d'un câblage haut débit durable offrant jusqu'à 10 Gbit/s ou d'un câblage hybride innovateur, nous vous proposons la solution adaptée à votre réseau d'automatisation.

Code Web : #0297

CANopen®

CC-Link

DeviceNet

EtherCAT.

Ethernet

EtherNet/IP

Confection rapide sans outil spécial – avec raccordement rapide IDC et Pierce.

Grande diversité de raccordement

Grande diversité de raccordement de RJ45 par USB et D-SUB à M12.

Flexibilité de raccordement d'appareils

Flexibilité de raccordement d'appareils grâce à des traversées de boîtiers polyvalentes pour appareils et armoires électriques.

Vos avantages ✓ Jusqu'à 10 Gbit/s ✓ Solutions pour IP20 à IP69K ✓ Variantes à 4 et 8 pôles ✓ Raccordement IDC, Push-In ou Pierce ✓ Concepts de blindage 360°

Une protection fiable contre les températures extrêmes, les fluides, les vibrations et les rayons UV.

Transmission de données rapide

Transmission rapide de données avec un débit de transfert jusqu'à 10 Gbit/s et des composants conformes à la norme CAT6 _A .

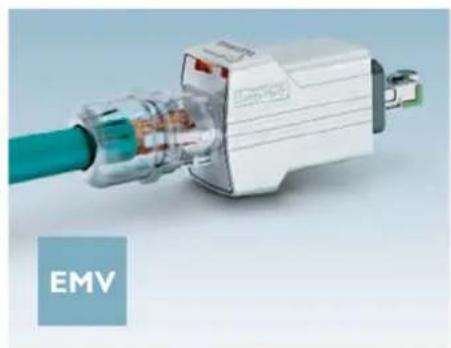

Concepts de blindage spéciaux

Solutions de blindage spéciales avec blindage CEM 360° assurant une haute résistance de compatibilité électromagnétique et DES.

RJ45, connecteurs mâles et femelles, IP20
Code Web : #0330

	Sortie du câble	Ethernet	PROFINET	Matériau	AWG	Mode de raccordement	Débit de données	Référence
Connecteurs
	Droit	●	-	Plastique, gris	24 ... 27	Raccordement serti	Jusqu'à 1 Gbit/s CAT5	1414382*
		●	-				Jusqu'à 10 Gbit/s CAT6A	1414395*
		●	-	Plastique, vert			Jusqu'à 1 Gbit/s CAT5	1414400*
		●	-				Jusqu'à 10 Gbit/s CAT6A	1414402*
		●	-	Plastique, noir	24 ...26	Raccordement rapide IDC	Jusqu'à 10 Gbit/s CAT6A	1419001
		●	-	Plastique, gris	23 ...26		Jusqu'à 1 Gbit/s CAT5	1656725
		●	-	Plastique, noir				1658008
		-	●	Plastique, gris	22		Jusqu'à 100 Mbit/s CAT5	1658435
		●	-	Zinc injecté	26 ... 24		Jusqu'à 1 Gbit/s CAT5	1421607
		●	●		23 ... 22			1421126
	Bas	●	-		26 ... 24			1421877
		●	●		23 ... 22			1421128
	En haut	●	-		26 ... 24			1421876
		●	●		23 ... 22			1421127
Cadre
	-	●	●	Plastique, gris	-	Découpe murale carrée	-	1689433
Isolants femelles
	Droit	●	●	Métal	26 ... 22	Module de câble	Jusqu'à 10 Gbit/s CAT6A	1419021
	Droit	●	●		-	Module de couplage	Jusqu'à 1 Gbit/s CAT5	1689064
	Droit	●	●		-		Jusqu'à 1 Gbit/s CAT6	1653155

* Outil 1653265 requis

RJ45, répartiteur et modules, IP20
Code Web : #0330

	Type de montage	Spécification	Référence
Panneau de distribution modulaire
	Montage 19"	Cadre encastré, noir	1407986
		Cadre encastré, gris	1409140
		Module RJ45, 6 x RJ45 sur 6 x RJ45, CAT6	1407995
		Module cache-vide pour cadre 19"	1407988
		Répartiteur avec étriers plastiques	1407994
		Répartiteur avec étriers métalliques, gris	1409283
Panneau de raccordement
	Montage 19"	Panneau de raccordement pour modules Freenet, 16 emplacements, non équipés	1652994
		Panneau de raccordement pour isolants femelles, sans adaptateur, 24 emplacements, non équipés, gris	1422978
		Panneau de raccordement pour isolants femelles, sans adaptateur, 24 emplacements, non équipés, noir	1422979
[AD07]	Montage sur rail DIN	Boîtier pour l'intégration de modules d'insertion RJ45 et FO	1041740
Prises de raccordement pour modules Freenet
	Montage en saillie	Non équipé pour 2 modules	1653003
		Non équipé pour 6 modules	1653029
[XXTC]	Montage encastré	Non équipé pour 2 modules	1653016
Isolants femelles
[Q3TT]	Sans adaptateur	Module de câble, jusqu'à 10 Gbit/s CAT6 _A	1417274
	Système Freenet	Module de câble, jusqu'à 10 Gbit/s CAT6 _A	1418984
	Système Freenet	Module de câble, jusqu'à 1 Gbit/s CAT5	1652936
[AWYC]	Système Freenet	Module de couplage, jusqu'à 1 Gbit/s CAT6	1419022

		Matériau	Mode de raccordement	AWG	Spécification	Référence
Connecteurs
		Zinc injecté	Raccordement à ressort	18 ... 13	Diamètre de câble6,5 mm à 9 mm	1421785
					Diamètre de câble9 mm à 13 mm	1421783
Cadre
		-	Raccordement à ressort	18 ... 13	Détrompage fixe	1405248
					Détrompage variable	1409036
					Détrompage fixe	1608249
					Détrompage variable	1408235
			Pour modules PCB		Non équipé	1608087
					Raccordement soudé coudé	1657915
					Raccordement soudé droit	1609565
Répartiteur en Y
		Boîtier métallique	2 x Push-Pull /1 x Push-Pull	-	5 × 2,5 mm^2/0,2 m de longueur de câble	1404799
			2 x Push-Pull1 x connecteur de 7/8"			1404812
Répartiteur en H
		Boîtier métallique	2 x Push-Pull /2 x Push-Pull	-	-	1405387
Multiports
		Aluminium injecté	1 x puissance	18 ... 13	-	1403681
			1 x puissance /1 x puissance			1403684
			1 x puissance /1 x RJ45	18 ... 13 /26 ... 22		1403682
			2 x puissance /2 x RJ45			1406395
			1 x puissance /1 x SC-RJ	18 ... 13		1404321
Blocs de prises
		-	1 x puissance /1 x RJ45	18 ... 13 /24 ... 22	-	1404333
			1 x puissance /1 x SC-RJ	18 ... 13		1404346

* Outil 1653265 requis

RJ45, verrouillage Push-Pull (V14), IP65/67

i	Code Web : #0325

	Sortie du câble	Matériau	AWG	Mode de raccordement	Débit de données	Spécification	Référence
Connecteurs
	Droit	Zinc injecté	26 ... 24	Raccordement rapide IDC	Jusqu'à 1 Gbit/s CAT5	Push-Pull (version 14)	1422661
			23 ... 22				1422664
	Coudé, en bas		26 ... 24				1422662
			23 ... 22				1422665
	Coudé, en haut		26 ... 24				1422663
			23 ... 22				1422667
	Droit		26 ... 24	Raccordement à sertir	Jusqu'à 10 Gbit/s, CAT6A		1403367
			26 ... 24				1422108*
			23 ... 22	Raccordement rapide IDC	Jusqu'à 100 Mbit/s CAT5		1403366
Cadre
	Droit	Zinc injecté	26 ... 22	Découpe murale carrée	Équipé, CAT6A, Isolant femelle, raccordement de câble		1413961
			-		Équipé, CAT6A, Isolant femelle, module de couplage		1413962
	-		-		non équipé, pour modules PCB		1413963
	-		-	Découpe murale ronde	non équipé, pour modules Freenet		1405222
Isolants femelles
	Droit	Zinc injecté	-	Module de câble	Jusqu'à 1 Gbit/s CAT5	Freenet	1652936
			-		Jusqu'à 10 Gbit/s, CAT6A		1418984
			-	Module de couplage	Jusqu'à 1 Gbit/s CAT6		1419022
	Coudé		-	Module PCB	Jusqu'à 10 Gbit/s, CAT6A	-	1420401
Prolongateurs
	Droit	Aluminium injecté	-	1 x RJ45, 1 x RJ45	Jusqu'à 1 Gbit/s CAT5	Push-Pull (version 14)	1405183
Multiports
	Droit	Aluminium injecté	22 ... 26	Module de câble	Jusqu'à 10 Gbit/s CAT6A	1 x RJ45	1403678
			-	Module de couplage	Jusqu'à 1 Gbit/s CAT5	1 x RJ45, 1 x puissance	1403682
			-			1 x RJ45, 1 x RJ45	1403685
			-			2 x RJ45, 2 x puissance	1406395
Blocs de prises
	Droit	Aluminium injecté	22 ... 26	Module de câble	Jusqu'à 1 Gbit/s CAT5	2 x RJ45	1404281
						1 x RJ45, 1 x puissance	1404333

* Outil 1653265 requis

RJ45, verrouillage par encliquetage (V6), IP65/67
Code Web : #0329

		Matériau	AWG	Mode de raccordement	Débit de données	Caractéristiques	Référence
Connecteurs
		Plastique, gris	23 ... 26	Raccordement rapide IDC	jusqu'à 1 Gbit/s CAT5	-	1656990
			24 ... 27	Raccordement à sertir		-	1414383*
					jusqu'à 10 Gbit/s, CAT6A	-	1414406*
		Plastique, noir	23 ... 26	Raccordement rapide IDC	jusqu'à 1 Gbit/s CAT5	-	1658493
			24 ... 27	Raccordement à sertir		-	1414408*
					jusqu'à 10 Gbit/s, CAT6A	-	1414410*
Cadre
		Plastique, gris	-	Découpe murale ronde	-	Pour modules Keystone	1689844
			-		-	Pour modules Freenet	1653744
		Plastique, noir	-		-	Pour modules Keystone	1658053
			-		-	Pour modules Freenet	1658668
		Plastique, gris	-	Découpe murale carrée	-	Pour modules Keystone	1689080
			-		-	Pour modules PCB	1689446
		Plastique, noir	-		-	Pour modules Keystone	1658642
			-		-	Pour modules PCB	1658655
Isolants femelles
		Métal	22 ... 24	Module de câble	Jusqu'à 1 Gbit/s CAT5	Module Freenet	1652936
			22 ... 26		Jusqu'à 10 Gbit/s, CAT6A		1418984
			-	Module de couplage	Jusqu'à 1 Gbit/s CAT5	Module Keystone	1689064
			-		Jusqu'à 1 Gbit/s CAT6		1653155
			-		Jusqu'à 1 Gbit/s CAT6	Module Freenet	1419022
			-	Module PCB		Droit, CAT6	1653090
			-		Jusqu'à 1 Gbit/s CAT5	Coudé, CAT5	1688586
			-		Jusqu'à 1 Gbit/s CAT6	Coudé, CAT6	1653087
Prolongateurs
		Plastique, gris	-	Prolongateur	Jusqu'à 1 Gbit/s CAT5	1 x RJ45/RJ45	1689268
		Plastique, noir	-			1 x RJ45/RJ45	1658684
Blocs de prises
		Aluminium injecté	22 ... 24	Raccordement autodénudant IDC	Jusqu'à 1 Gbit/s CAT5	2 x RJ45	1404278

RJ45, câbles de jonction pour PROFINET, jusqu'à 100 Mbit/s

Code Web : #0326

		Câbles IP20			Câbles IP65/67
		Extrémité libre	Connecteur mâle RJ45, droit	Connecteur mâle RJ45, coudé	Connecteur mâle RJ45, version 14, métallique	Connecteur mâle RJ45, version 14, plastique	Connecteur mâle M12, droit	Connecteur mâle M12, coudé
Câbles IP20, longueurs de câble variables
	Connecteur mâle RJ45, droit	1411857	1411861	1411862	1411863	1411864	1408639	1408613
	Connecteur mâle RJ45, coudé	1411858	1411862	1411865	-	-	1408638	1408612
Câbles IP65/67, longueurs de câble variables
	Connecteur mâle RJ45, version 14, métallique	1411859	1411863	-	1411866	-	1408636	1408610
	Connecteur mâle RJ45, version 14, plastique	1411860	1411864	-	-	1411867	1408635	1408609
	Connecteur mâle M12, droit	1408640	1408639	1408638	1408636	1408635	1408634	1408608
	Connecteur mâle M12, coudé	1408633	1408632	1408631	1408628	1408626	1408625	1408624
	Connecteur femelle M12, droit	1408623	1408622	1408621	1408619	1408618	1408617	1408616
	Connecteur femelle M12, coudé	1408615	1408613	1408612	1408610	1408609	1408608	1408607
Câbles IP65/67, longueurs de câble limitées
	Connecteur femelle encastrable M12, montage sur face arrière	1 m, 1437779	0,5 m, 1404367	-	-	-	-	-
		2 m, 1437782	1 m, 1404368	-	-	-	-	-
		5 m, 1437795	5 m, 1404369	-	-	-	-	-

Le câble PROFINET de type 93B est prévu pour une installation flexible et relativement résistant aux hydrocarbures. Résistant aux UV conformément à la norme UL 1581 pendant 1 200 secondes, il convient donc parfaitement à une utilisation en extérieur. Les propriétés de transmission sont conformes à CAT5.

• Matériau de la gaine extérieure : PVC
  • Rayon de courbure minimum : 7 x D
• Test à : +20 °C ... +25 °C

RJ45, câbles de jonction pour Ethernet, jusqu'à 1 Gbit/s
Code Web : #0327

		Câbles IP20			Câbles IP65/67
		Extrémité libre	Connecteur mâle RJ45	Connecteur mâle RJ45, version 6	Connecteur mâle RJ45, version 14, métallique	Connecteur mâle RJ45, version 14, plastique	Connecteur mâle M12, droit	Connecteur mâle M12, coudé
Câbles IP20, longueurs de câble variables
	Connecteur mâle RJ45	1411838	1411842	1411843	1411844	1411845	1408681	1408674
Câbles IP65/67, longueurs de câble variables
	Connecteur mâle RJ45, version 6	1411839	1411843	1411846	-	-	1408679	1408671
	Connecteur mâle RJ45, version 14, métallique	1411840	1411844	-	1411847	-	1408678	1408670
	Connecteur mâle RJ45, version 14, plastique	1411841	1411845	-	-	1411848	1408677	1408668
	Connecteur mâle M12, droit	1408682	1408681	1408679	1408678	1408677	1408676	1408667
	Connecteur mâle M12, coudé	1408675	1408674	1408671	1408670	1408668	1408667	1408666
	Connecteur femelle M12, droit	1408665	1408664	1408662	1406661	1408660	1408659	1408658
	Connecteur femelle M12, coudé	1408657	1408655	1408653	1408652	1408651	1408650	1408649
Câbles IP65/67, longueurs de câble limitées, 5 m
	Connecteur femelle encastrable M12, montage sur face arrière	1407877	1412082	1412231	1412503	1412590	-	-

Câble Ethernet – Type 94B

Le câble Ethernet de type 94B est prévu pour une installation flexible. Le câble est résistant aux huiles, produits chimiques et ignifuge. Les propriétés de transmission sont conformes à CAT5.

• Matériau de la gaine extérieure : PUR

• Rayon de courbure minimum : 5 x D

RJ45, câbles de jonction pour Ethernet, jusqu'à 10 Gbit/s

Code Web : #0328

		Câbles IP20		Câbles IP65/67
		Extrémité libre	Connecteur mâle RJ45	Connecteur mâle RJ45, version 6, plastique	Connecteur mâle RJ45, version 14, métallique	Connecteur mâle RJ45, version 14, plastique	Connecteur mâle M12, droit
Câbles IP65/67, longueurs de câble variables
	Connecteur mâle RJ45, plastique	1411853	1411854	1414321	1411855	1411856	-
	Connecteur mâle RJ45, version 6	1415639	1414321	1414322	-	-	-
	Connecteur mâle RJ45, version 14, métallique	1415637	1411855	-	1414323	-	-
	Connecteur mâle RJ45, version 14, plastique	1415638	1411856	-	-	1414324	-
	Connecteur mâle M12, droit	1408648	1408647	-	1408646	1408645	1408644
Câbles IP65/67, longueurs de câble limitées
	Connecteur femelle encastrable M12, montage sur face arrière	1 m 1424148	-	-	-	-	-
		2 m 1424151	-	-	-	-	-
		5 m 1424164	-	-	-	-	-

Câble Ethernet – Type 94F

Le câble Ethernet de type 94F est prévu pour la pose flexible. Le câble est résistant aux huiles, produits chimiques et ignifuge. En outre, il est exempt d'halogène et offre des propriétés de transmission conformes à CAT6 _A .

• Matériau de la gaine extérieure : PUR
  • Rayon de courbure minimum : 10 x D

Câbles de jonction de bureau préconfectionnés, IP20
Matériau de la gaine extérieure : PUR,diamètre extérieur : 6,1 mm
Ethernet	CAT6 A, blindage S/FTP
0,3 m	1413158	1421168	1421138
0,5 m	1413159	1421169	1421139
1 m	1413160	1421170	1421140
1,5 m	1413161	1421171	1421141
2 m	1413162	1421172	1421143
3 m	1413163	1421173	1421144
5 m	1413164	1421174	1421145
7,5 m	1413165	1421175	1421146
10 m	1413166	1421176	1421147

Accessoires pour câbles de jonction de bureau et connecteurs femelles
Détrompage par couleur		Elément de sécurité	Détrompage par couleur		Safe Clip	Cadre de sécurité	Capuchon de protection
pour un détrompage par couleur optique et simple		verrouillage automatique, protection contre les desserrages impromptus, verrouillable	pour un détrompage par couleur optique et simple des éléments de sécurité		verrouillage automatique, protection contre les desserrages impromptus	pour switches SFN et panneaux de distribution à clé	pour connecteurs femelles RJ45
noir	2891194	verrouillable 2891424 Elément
bleu	2891291		noir	2891136	2891246	vert	2891615
			bleu	2891233	-	rouge	2891712
marron	2891495	clé	orange	2891330	-	blanc	2891819
jaune	2891592	-	jaune	2891437	-	fermeture	2891220
gris	2891699	-	turquoise	2891534	-	clé	2891327
vert	2891796	-	vert	2891631	-	-	-
rouge	2891893	-	rouge	2891738	-	-	-
violet	2891990	-	violet	2891835	-	-	-

Câbles USB équipés type A

			1 2 3 4	1 2 3 4
IP20, extrémité libre		Longueur	IP20	IP67
		1 m	1655771	1655742
		2 m	2655784	1655755
		5 m	1655797	1655768
IP20, connecteur USB type B
		1 m	1654853	-
		2 m	1653935	1653896
		5 m	1653948	1653906
IP67, connecteur USB type B
		2 m	1653919	1653870
		5 m	1653922	1653883
IP67, M12 Mini USB, SPEEDCONNEC
		1 m	1420168	-
		2 m	1420171	-
		4 m	1420184	-

Cadre IP65/67

Cadre équipé	Plastique, gris, découpe murale ronde		Connecteur de nappe douille	Zinc injecté, raccordement soudé
Avec connecteur femelle USB A / connecteur femelle B	1411904	-	-	-
Avec connecteur femelle USB B / connecteur femelle A	1411905	-	-	-
Cadre non équipé
Pour modules Freenet	-	1653744	-	-
Modules Freenet
Connecteur femelle USB de type A	-	-	1653854	-
Connecteur femelle USB de type B	-	-	1653867	-
Connecteur mâle encastrable
M12 avec Mini-USB B	-	-	-	1440711

Connecteurs mâles M12 IP65/67

		Raccordement IDC		Raccordement Push-in
Réseaux		droit	coudé	droit	coudé
EthernetCAT5, 4 pôles	Picot	1411066	1553624	-	-
	Connecteur femelle	1411069	1553637	-	-
Ethernet8 pôles	Picot	1421679	1553653	-	-
	Connecteur femelle	1421680	1553666	-	-
EthernetCAT6A, 8 pôles	Picot	1411043	-	-	-
	Connecteur femelle	1414586	-	-	-
	Picot	1411068	1554539	1424682	1424684
	Connecteur femelle	1411071	1554542	1424683	1424685
	Picot	1429130	1429156	-	-
	Connecteur femelle	1429143	1429169	-	-
Bus de terrain
	Picot	-	-	1424674	1424676
	Connecteur femelle	-	-	1424675	1424677
	Picot	1413931	-	1424678	1424679
	Connecteur femelle	1413932	-	1424680	1424681
	Picot	1422759	-	1424670	1424671
	Connecteur femelle	1422760	-	1424672	1424673
	Picot	-	-	1424699	-
	Connecteur femelle	-	-	1424700	-
Raccordement à sertir		Raccordement Piercecon		Raccordement vissé
droit	coudé	droit	coudé	droit	coudé
-	-	-	-	1521261	-
-	-	-	-	-	-
-	-	-	-	-	-
-	-	-	-	-	-
1422844	1422845	1417430	1417443	-	-
-	-	-	-	-	-
1422846	1422847	-	-	1521261	-
1422848	1422849	-	-	-	-
-	-	-	-	-	-
-	-	-	-	-	-
-	-	-	-	1507764	1430417
-	-	-	-	1507777	1430420
-	-	-	-	1507764	1430417
-	-	-	-	1507777	1430420
-	-	-	-	1508352	-
-	-	-	-	1508365	-
-	-	-	-	-	-
-	-	-	-	-	-

Connecteurs d'appareils M12 IP65/67

		Soudage à la vague		Soudage par refusion
Réseaux		Picot	Connecteur femelle	Picot	Connecteur femelle
Ethernet	CAT5, 4 pôles	1456514	1456527	1552214*	1551451*
	CAT5, 4 pôles, type de câble 93E 2 m	-	-	-	-
	CAT5, 8 pôles	1456530	1456543	1557578	1557549
	CAT5, 8 pôles, type de câble 94B 5 m	-	-	-	-
	CAT5, 8 pôles, type de câble 94C 2 m	-	-	-	-
	CAT6A, 8 pôles	-	1424177	-	1402457*
	CAT6A, 8 pôles, type de câble 94F 0,5 m	-	-	-	-
	CAT6A, 8 pôles, type de câble 94F 1 m	-	-	-	-
	CAT6A, 8 pôles, type de câble 94F 2 m	-	-	-	-
	CAT6A, 8 pôles, type de câble 94F 5 m	-	-	-	-
	CAT5, 8 pôles, hybride	-	1407503	-	1405225*
	CAT5, 8 pôles, hybride, type de câble 94H 0,5 m	-	-	-	-
	CAT5, 8 pôles, hybride, type de câble 94H 1 m	-	-	-	-
	CAT5, 8 pôles, hybride, type de câble 94H 2 m	-	-	-	-
	CAT5, 8 pôles, hybride, type de câble 94H 5 m	-	-	-	-
PROFINET	4 pôles	1456556	1456569	1552175	1542648
	4 pôles, type de câble 93B 0,5 m	-	-	-	-
	4 pôles, type de câble 93B 1 m	-	-	-	-
	4 pôles, type de câble 93B 2 m	-	-	-	-
	4 pôles, type de câble 93B 5 m	-	-	-	-
	4 pôles, type de câble 93C 2 m	-	-	-	-
	4 pôles, type de câble, 93R 3 m	-	-	-	-
Sercos	4 pôles	1457979	1457966	-	-
	4 pôles, type de câble 93K	-	-	-	-
	4 pôles, type de câble 93K	-	-	-	-
	4 pôles, type de câble 93K	-	-	-	-
	4 pôles, type de câble 93K	-	-	-	-
EtherCAT	4 pôles	1456556	1456569	-	-
	4 pôles, type de câble 93K	-	-	-	-
	4 pôles, type de câble 93K	-	-	-	-
	4 pôles, type de câble 93K	-	-	-	-
	4 pôles, type de câble 93K	-	1456475	1456488	-
PROFIBUS	5 pôles 0,5 m	1456572	1456585	-	-
INTERBUS	5 pôles 0,5 m	1456491	1456501	-	-
CANopen® EtherNet/IPTM	5 pôles 0,5 m	1457856	1457869	-	-
DC-Link	4 pôles	1457872	1457885	-	-
FOUNDATION Fieldbus	4 pôles	1457872	1457885	-	-

Sertissage SMD		Bulkheads, M12 sur RJ45
Picot	Connecteur femelle	Droit	Coudé	Picot	Connecteur femelle	Picot	Connecteur femelle
1411956*	1411950*	-	-	-	-	1411592	1411585
-	-	-	-	-	1405866	-	-
-	-	1414396	1414393	-	-	-	-
-	-	-	-	-	1407877	-	-
-	-	-	-	-	1412820	-	-
-	1411964*	1404549	1404548	-	-	-	-
-	-	-	-	-	1424135	-	-
-	-	-	-	-	1424148	-	-
-	-	-	-	-	1424151	-	-
-	-	-	-	-	1424164	-	-
-	1411965*	-	-	-	-	-	1407618
-	-	-	-	-	1407504	-	-
-	-	-	-	-	1407505	-	-
-	-	-	-	-	1407506	-	-
-	-	-	-	-	1407507	-	-
-	-	1414398	1414397	-	-	-	-
-	-	-	-	1427805	1437766	-	-
-	-	-	-	1437818	1437779	-	-
-	-	-	-	1437821	1437782	-	-
-	-	-	-	1437834	1437795	-	-
-	-	-	-	-	1416209	-	-
-	-	-	-	-	1416263	-	-
-	-	-	-	-	-	-	-
-	-	-	-	1410158	1419154	-	-
-	-	-	-	1419159	1419155	-	-
-	-	-	-	1419160	1419156	-	-
-	-	-	-	1419161	1419157	-	-
-	-	-	-	-	-	-	-
-	-	-	-	1419138	1419134	-	-
-	-	-	-	1419139	1419135	-	-
-	-	-	-	1419140	1419136	-	-
-	-	-	-	1419141	1419137	-	-
Picot	Connecteur femelle	Droit	Coudé	Picot	Connecteur femelle	Picot	Connecteur femelle
-	-	-	-	1534342	1534384	-	-
-	-	-	-	1534504	1534546	-	-
-	-	-	-	1534423	1534465	-	-
-	-	-	-	-	-	-	-
-	-	-	-	-	-	1431432	1431429

Câbles préconfectionnés pour réseaux Ethernet

	Structure de câble	Structure du conducteur/ligne de signalisation	Description	Au mètre	100 m sur anneau	Confectionné
93E
	2 x 2 x AWG 28	7 x 0,25 m	Câble Ethernet pour une utilisation flexible. Le câble est exempt d'halogène, résistant aux hydrocarbures et offre des propriétés de transmission conformes à CAT5e.	1416415	1416305	-
94A
	4 x 2 x AWG 24	à un fil, paire torsadée	Câble Ethernet pour installation fixe. Le câble satisfait les propriétés de transmission conformément à CAT5e.	1416415	1416305	-
94B
	4 x 2 x AWG 28	7 x 0,25 mm	Câble Ethernet pour installation flexible. Le câble est résistant aux hydrocarbures, aux produits chimiques et ignifuge. Il satisfait les propriétés de transmission conformément à CAT5e.	1417333	1416567	1416428
94D
	4 x 2 x AWG 26	7 x 0,18 m, paire torsadée	Câble Ethernet pour installation flexible. Le câble est relativement résistant aux hydrocarbures. Résistant aux UV conformément à UL1581 Sec.1200, il convient donc parfaitement à une utilisation en extérieur. Le câble satisfait les propriétés de transmission conformément à CAT5e.	1416444	1416334	-
94E
	4 x 2 x AWG 23	à un fil, paire torsadée	Câble Ethernet, pour pose fixe. Le câble est résistant aux hydrocarbures, aux produits chimiques et ignifuge. En outre, il est exempt d'halogène et offre des propriétés de transmission conformes à CAT6A.	1416460	1416334	-
94F
	4 x 2 x AWG 26	7 x 0,16 mm, paire torsadée	Câble Ethernet, pour pose flexible. Le câble est résistant aux hydrocarbures, aux produits chimiques et ignifuge. En outre, il est exempt d'halogène et offre des propriétés de transmission conformes à CAT6A.	1417359	1416347	1402609

Câbles préconfectionnés pour réseaux PROFINET

	Structure de câble	Structure du conducteur/ligne de signalisation	Description	Au mètre	100 m sur anneau	Confectionné
93A
	4 x AWG 22	À un fil	Câble Profinet pour installation fixe. Le câble est ignifuge et offre des propriétés de transmission conformes à CAT5e.	1416486	1416392	-
93B
	4 x AWG 22	7 x 0,25 mm	Câble Profinet pour installation flexible. Le câble est relativement résistant aux hydrocarbures. Résistant aux UV conformément à UL1581 Sec.1200, il convient donc parfaitement à une utilisation en extérieur. Il offre des propriétés de transmission conformes à CAT5e.	1417362	1416389	1416499
93C
	4 x AWG 22	7 x 0,25 mm	Câble Profinet pour une utilisation dans des chaînes porte-câbles. Le câble est exempt d'halogène et résistant aux hydrocarbures. Résistant aux UV, il convient donc parfaitement à une utilisation en extérieur. Il offre des propriétés de transmission conformes à CAT5e.	1417491	1416376	1416509
93R
	4 x AWG 22	19 x 0,15 mm	Câble Profinet pour application robotique. Le câble est relativement résistant aux hydrocarbures. Résistant aux UV conformément à UL1581 Sec.1200, il convient donc parfaitement à une utilisation en extérieur. Le câble offre des propriétés de transmission conformes à CAT5e.	1417388	1416363	1416512
937
	4 x AWG 22	7 x 0,25 mm	Câble Profinet pour application ferroviaire. Le câble est résistant aux hydrocarbures. Il est conforme à la norme de protection incendie BS6853. Le câble offre des propriétés de transmission conformes à CAT5e.	1402687	1416363	1402611

Câblage fibre optique pour transmission de données pour réseaux et bus de terrain

Vitesse de transmission élevée, atténuation et insensibilité aux perturbations électromagnétiques : les câbles fibre optique font partie des supports de transmission modernes pour les installations industrielles et les infrastructures. Quel que soit le type de fibre ou d'interface : choisissez la bonne connectique dans notre vaste gamme.

Code Web : #0298

CANopen®

DeviceNet

EtherCAT.

Ethernet

EtherNet/IP

PROFI® BUS

PROFI® NET

Grande diversité de variantes

Grande diversité de variantes de SC-RJ, LC, SC, F-SMA à ST ainsi que des types de fibres POF, PCF et GOF.

Gamme complète de câbles

Gamme de câbles complète pour toutes les applications, réseaux et interfaces courantes sur le marché.

Equipement rapide sur le terrain avec des outils professionnels.

Vos avantages ✓ Vitesses de transmission jusqu'à 40 GBit/s ✓ Solutions pour IP20, IP65/67 et IP68 ✓ Pour tous les types de fibres courants ✓ Sécurité maximale contre les influences de compatibilité électromagnétique et DES ✓ Choix du type de fibre approprié à votre application (POF, PCF, GOF-Multimode, GOF-Singlemode)

Une protection fiable contre les températures extrêmes, les fluides et les rayons UV.

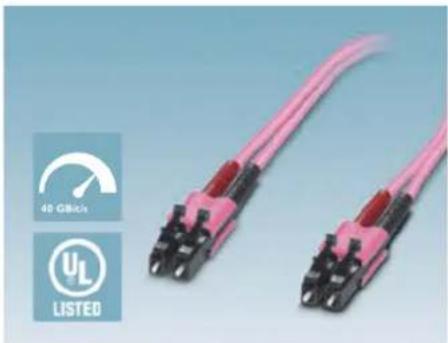

Câble de jonction de haute qualité

Câble de jonction de haute qualité répertorié auprès de UL jusqu'à 40 Gbit/s.

La technique de verrouillage Push-Pull

La technique de verrouillage Push-Pull ADVANCE protège des retraits impromptus.

	Sortie du câble	Matériau	Mode de raccordement	Débit de données	Spécification	Référence
Connecteurs
	Droit	Zinc injecté	POF	jusqu'à 100 MBit/s	-	1407896
			PCF		-	1407897
	Coudé, en bas		POF		-	1407902
			PCF		-	1407904
	Coudé, en haut		POF		-	1408028
			PCF		-	1408055
Cadre
	-	Zinc injecté	Découpe murale ronde	-	Équipé, avec un module de couplage, pour POF, PCF et GOF	1405235
	-		Découpe murale carrée	-	Équipé, avec un module de couplage, pour POF, PCF et GOF	1413964
	-			-	Non équipé, pour transceiver AVAGO	1413981
Prolongateur
	-	Zinc injecté	-	-	1 x SC-RJ / 1 x SC-RJ	1405206
Multiports
	-	Aluminium injecté	-	-	1 x SC-RJ	1404319
	-		-	-	1 x SC-RJ / 1 x puissance	1404321
Blocs de prises
	-	Aluminium injecté	-	-	2 x SC-RJ	1404320
	-		-	-	1 x SC-RJ / 1 x puissance	1404346
Jeux d'outils
	-	-	-	-	Pour POF	1405246
	-	-	-	-	Pour PCF	1411051

SC-RJ, verrouillage par encliquetage (V6), IP65/67
Code Web : #0334

	Matériau	Mode de raccordement	Débit de données	Spécification	Référence
Connecteurs
	Plastique	POF	Jusqu'à 100 MBit/s	-	1657009
		PCF			1657012
Cadre
	Plastique, gris	Découpe murale ronde	-	Non équipé, pour modules Freenet	1653744
				Non équipé, pour transceiver AVAGO	1658545
	Plastique, noir			non équipé, pour modules Freenet	1658668
Isolant femelle pour cadre
	Plastique	POF, PCF et GOF	-	Module de couplage Freenet	1652978
Prolongateur
	Plastique	-	-	1 x SC-RJ1 x SC-RJ	1410050
Blocs de prises
	Aluminium injecté	-	-	2 x SC-RJ	1404317
Jeux d'outils
	-	-	-	Pour POF	1405246
				Pour PCF	2708876

Informations complémentaires ainsi qu'une animation vidéo sur les connecteurs de données basés sur fibre optique : entrer simplement le code Web dans le champ de recherche de notre site Web.

Code Web : #0298

Connecteurs mâles fibre optique à équiper
Code Web : #0332

	Fonction	Type de fibre	Spécification	Référence
LC
	Connecteurs	GOF	Multimode	1411294
			Monomode PC	1411295
			Monomode APC	1412476
			Multimode	1411052
			Monomode PC	1411053
			Monomode APC	1412472
	Prolongateur		-	2700312
SC
	Connecteurs	GOF	Multimode	1411296
			Monomode PC	1411297
			Monomode APC	1412478
			Multimode	1411292
			Monomode PC	1411293
			Monomode APC	1412474
		PCF	SC, SC-RJ (∅ 2,2 mm)	2313779
	Prolongateur	GOF, PCF, POF	-	2901788
SCRJ
	Connecteurs	GOF	Multimode	1411290
			Monomode PC	1411291
			Monomode APC	1412473
		PCF	SC, SC-RJ (∅ 2 ... 3 mm)	1411304
			SC, SC-RJ (∅ 2,2 mm)	1404087
			SC-RJ (∅ 2,9 mm)	1654866
		POF	-	1654879
	Prolongateur	GOF, PCF, POF	-	1652978
F-SMA
	Connecteurs	PCF	F-SMA (∅ 2,9 mm)	2799487
		POF	-	2799720
	Prolongateur	GOF, PCF, POF	-	2799416
ST (B-FOC)
	Connecteurs	PCF	ST (∅ 2,2 mm)	2313782
			ST (∅ 2,9 mm)	2708481
	Prolongateur	GOF, PCF, POF	-	2799429
Jeux d'outils
	Jeu d'outils	GOF	Multimode et monomode	1411049
		PCF	SC, SC-RJ (∅ 2 ... 3 mm)	1411051
			SC, SC-RJ (∅ 2,2 mm), SC-RJ (∅ 2,9 mm)	2708876
			ST (∅ 2,2 mm), ST (∅ 2,9 mm)	2708465
			F-SMA (∅ 2,9 mm)	2799526
		POF	SCRJ	1405246
			F-SMA	2744131

Fibre optique, panneaux de raccordement et isolants femelles, IP20 i Code Web : #0336

		Type de montage	Matériau	Spécification	Référence
Panneau de raccordement
		Montage sur profilé	Plastique, gris	Module de couplage inclus, SC-RJ, pour POF, PCF et GOF	1658121
		Montage 19"		16 emplacements, pour modules Freenet, non équipés	1652994
Prises de raccordement pour modules Freenet
		Montage en saillie	Plastique, blanc	Non équipé, pour 2 modules	1653003
				Non équipé, pour 6 modules	1653029
		Montage encastré		Non équipé, pour 2 modules	1653016
Isolatns femelles, modules Freenet
		Module de couplage	-	SC-RJ pour POF, GOF et PCF	1654358
				LC-Duplex, multimode	2700312
				Lc-Duplex, monomode	2700313

Fibre optique, boîtiers d'épissures, IP20
Code Web : #0336

Boîtier d'épissures
		Type de montage	Matériau	Sans cordon extrémité libre	OM1 G62,5/125μm	OM2 G50/125μm	OM4 G50/125μm	OS2 (PC) E9/125μm	OS2 (APC) E9/125μm
		Montage sur profilé	6 x LC-Duplex	1019710	-	1019713	1019712	1019711	-
			12 x LC-Duplex	1019705	-	1019709	1019708	1019707	-
			6 x SC-Duplex	1019686	-	1019700	1019698	1019692	-
			6 x ST-Duplex	1019681	1019684	1019683	-	1019682	-
			6 x LSH-Duplex	-	-	-	-	-	1019680
		Montage 19"	12 x LC-Duplex	-	-	1418815	1418817	-	-
			24 x LC-Duplex	-	-	1418816	1418818	-	-

		Longueurs variables de 1 m à 1 000 m
F-SMA	Type de fibre	FSMA	SCRJ	SC Duplex	ST (B-FOC)	LC Duplex
	OM1	1409855	-	1406536	1406535	1413787
	OM2	-	-	-	-	-
	OM3	-	-	-	-	-
	OM4	-	-	-	-	-
SCRJ
	OM1	-	-	-	-	-
	OM2	-	1405703	1405700	1405710	1405694
	OM3	-	1405704	1405701	1405711	1405695
	OM4	-	1405705	1405702	-	1405696
SC Duplex
	OM1	1406536	-	1413790	1413791	1413789
	OM2	-	1405700	1405697	1405708	1405691
	OM3	-	1405701	1405698	1405709	1405692
	OM4	-	1405702	1405699	-	1405693
ST (B-FOC)
	OM1	1406535	-	1413791	1413821	1413792
	OM2	-	1405710	1405708	1405712	1405706
	OM3	-	1405711	1405709	-	1405707
	OM4	-	-	-	-	-
ST (B-FOC)
	OM1	1413787	-	1413789	1413792	1413788
	OM2	-	1405694	1405691	1405706	1405688
	OM3	-	1405695	1405692	1405707	1405689
	OM4	-	1405696	1405693	-	1405690

Informations complémentaires ainsi qu'une animation vidéo sur les connecteurs de données basés sur fibre optique : entrer simplement le code Web dans le champ de recherche de notre site Web.

Code Web : #0298

Fibre optique, Zipcord en fibre de verre, Singlemode, IP20

Code Web : #0333

		Longueurs fixes
LC Duplex	Longueur de câbles	LC-Duplex, OS2	SC-Duplex, OS2	ST (B-FOC), OS2
	1 m	2989187	2989190	2989242
	2 m	2989284	2989297	2989349
	5 m	2901826	2901827	2901828
SC Duplex
	1 m	2989190	2901829	2901832
	2 m	2989297	2901830	2901833
	5 m	2901827	2901831	2901834
ST (B-FOC)
	1 m	2989242	2901832	2901836
	2 m	2989349	2901833	2901837
	5 m	2901828	2901834	2901838

Types de fibres Zipcord
Multimode	Structure de fibre	Coloris de gaine	Catégorie de fibre	Portée typique	Longueur d'onde typique
		orange	OM1	1000Base-SX: min. 350 m1000Base-LX: min. 550 m	850 nm1 300 nm
		orange	OM2	1000Base-SX: min. 525 m1000Base-LX: min. 1 000 m	850 nm1 300 nm
		aqua	OM3	1000Base-SX: min. 1 000 m1000Base-LX: min. 550 m10GBase-SX: min. 300 m	850 nm1 300 nm
		violet bruyère	OM4	1000Base-SX: min. 1 040 m1000Base-LX: min. 600 m10GBase-SX: min. 550 m	850 nm1 300 nm
Monomode
		jaune	OS2	10GBase-LR: min. 10 km10GBase-ER: min. 40 km	1 310 nm1 550 nm

Votre partenaire en matière de prestations de service dans le domaine de la sécurité ICS et de la communication industrielle

Vous n'avez pas besoin d'être un expert. Nous ne vous fournissons pas uniquement des produits, nous vous aidons aussi quand vous en avez besoin. Phoenix Contact vous propose une offre vaste et diversifiée de prestations de service dans le domaine de la sécurité ICS et de la communication industrielle durant l'ensemble du cycle de vie de l'armoire électrique. Les objectifs de protection : disponibilité, intégralité et confidentialité, sont des priorités.

Nous ne vous aidons pas uniquement par téléphone ou par e-mail, mais nous pouvons venir sur place si vous le souhaitez. Contactez-nous.

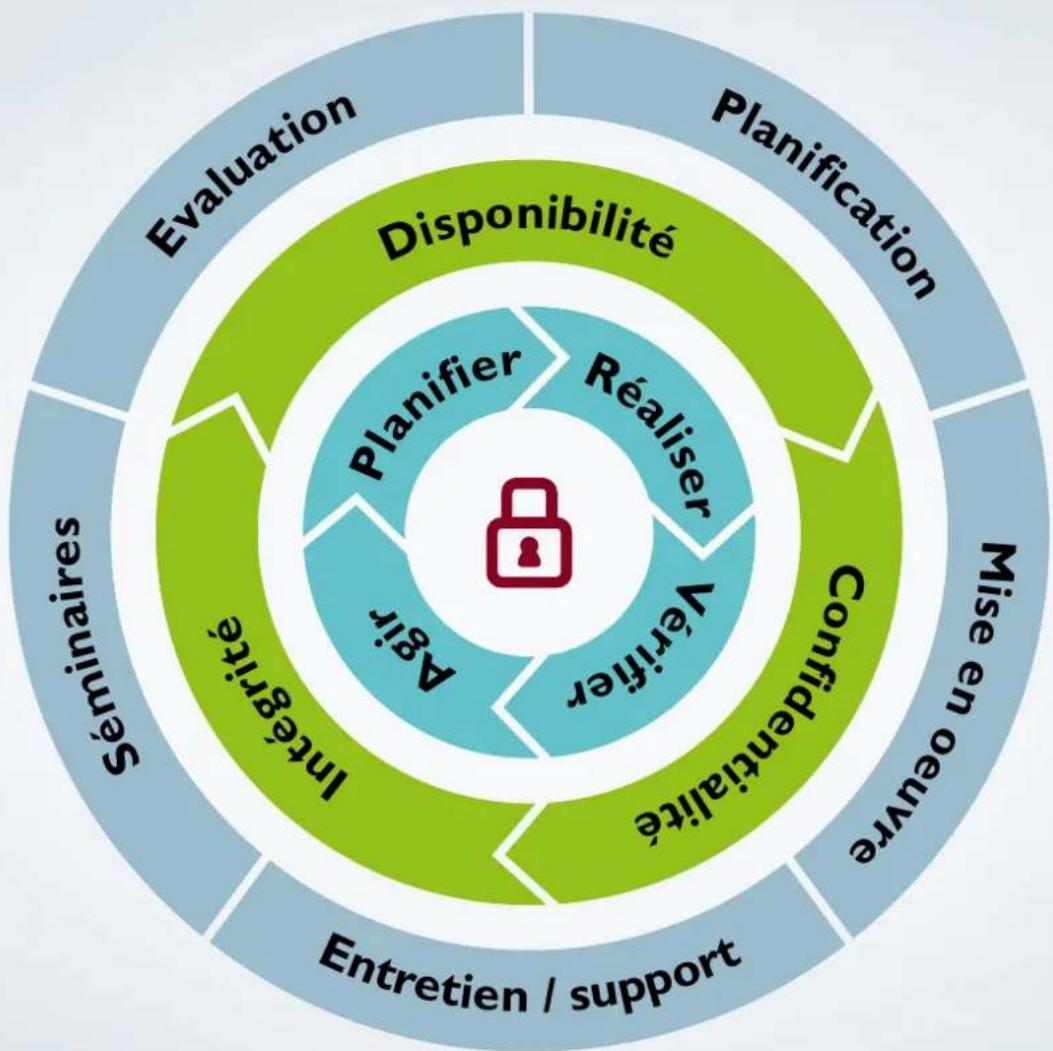

Aperçu de notre offre de prestations de service

Evaluation et planification

Ensemble, nous installons vos machines et analysons les menaces et les risques liés à votre situation, la documentation et les processus. Vous recevrez un rapport détaillé des vulnérabilités, des recommandations de manipulation ainsi qu'une liste des mesures requises pour la protection standard de votre installation conformément aux normes IT. Nous élaborons pour vous des solutions et des concepts individuels en fonction des normes du secteur. Que vous recherchiez des structures de réseau à sûreté intégrée, des concepts de protection ou de télémaintenance de vos machines, ou encore des réseaux sans fil performants, nous trouvons pour vous une solution adaptée.

Pour que vous puissiez vous concentrer sur vos compétences clés, nous nous occupons de la mise en œuvre de vos exigences de sécurité et de réseau. Pour cela, nous vous accompagnons directement sur site ou nous prenons en charge des tâches complètes que nous implémentons selon vos instructions. Après analyse, nous optimisons les relations de communication de votre réseau pour augmenter les performances et la disponibilité.

Entretien et support

Afin d'assurer la disponibilité de votre installation, des mises à jour doivent être régulièrement installées, les règles du pare-feu ajustées et les messages évalués. En tant qu'utilisateur, votre charge administrative est réduite. En outre, vous respectez l'obligation de prouver la mise en œuvre de mesures conformément à l'état de la technique. Nous nous concentrons sur l'élimination des anomalies, telles que les configurations d'appareils défectueuses et les failles de sécurité identifiées.

Nous nous tenons à votre disposition pour répondre à vos questions sur la sécurité ICS et la communication industrielle.

La sécurité de l'information concerne l'ensemble des collaborateurs de votre entreprise. Respecter les règles de sécurité et agir de manière responsable permet d'éviter les défaillances et les dommages et de contribuer au succès de l'entreprise.

Nous vous proposons des formations de sensibilisation et des cours pratiques, conçus sur mesure en fonction de vos besoins individuels.

Aux côtés de nos clients et partenaires dans le monde entier

Phoenix Contact, basé en Allemagne, est un groupe d'entreprises leader présent dans le monde entier. Le groupe fait référence en matière de composants, de systèmes et de solutions de pointe dans les domaines de l'électrotechnique, l'électronique et de l'automatisation. Fort de son réseau mondial de 16 500 collaborateurs dans plus de 100 pays, il garantit une proximité directe avec sa clientèle.

Avec notre portefeuille de produits variés et innovateurs, nous offrons à nos clients des solutions de pointe pour diverses applications et industries, en particulier dans les domaines de l'énergie, de l'infrastructure, des processus et de l'automatisation industrielle.

Notre gamme complète de produits se trouve sur les sites internet correspondants.

domaines de sisation. eurs PHOENIX CONTACT

France :

PHOENIX CONTACT SAS

52 Bd de Beaubourg · Émerainville

77436 Marne la Vallée Cedex 2

Tél. :[phone]

Fax:[phone]

www.phoenixcontact.fr

Belgique :

PHOENIX CONTACT NV/SA

Minervastraat 10-12

B-1930 Zaventem

Tél. :[phone]

Fax:[phone]

www.phoenixcontact.be

Suisse :

PHOENIX CONTACT AG

Zürcherstrasse 22

CH-8317 Tagelswangen

Tél. : ++41 (0) 52 354 55 55

Fax : ++41 (0) 52 354 56 99

Mail: [e-mail]

www.phoenixcontact.ch

Canada :

PHOENIX CONTACT Ltd.

8240 Parkhill Drive

Milton, ON, L9T 5V7

1-800-890-2820

www.phoenixcontact.ca
