35CA - Appareil photo VIVITAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo compact 35 mm avec télémètre et contrôle automatique de l'exposition
Film	Film 35 mm perforé en cassettes de 20 ou 36 poses ; format 24 x 36 mm
Objectif	Vivitar 38 mm f/2,7 fixe, 4 éléments en 3 groupes ; ouverture f/2,7 à f/16 ; mise au point minimale 1 m (3,3 pi)
Filtre et pare-soleil	Diamètre filtre 46 mm ; diamètre capuchon d'objectif 48 mm
Obturateur	Obturateur programmé Copal B Mat à deux lames ; vitesses de 1/30 s à 1/650 s en mode Auto ; pose B (Bulb) mécanique
Retardateur	Intégré, délai variable jusqu'à 10 secondes ; activation par pression sur le déclencheur
Contrôle d'exposition	Cellule CdS sur la face avant ; programme automatique ; verrouillage à mi-course du déclencheur
Plage d'exposition	EV 8 à EV 17 avec film ISO 100
Sensibilité film	ASA 25 à 400 (DIN 15 à 27)
Alimentation	Pile 1,3 V (Mallory PX-675, Eveready EPX-675 ou équivalente)
Viseur	À hauteur d'œil, correction automatique de parallaxe verticale ; aiguille de mesure, zones d'avertissement, échelle vitesse/ouverture et télémètre à image double superposée
Mise au point	Télémètre à double image superposée ; alignement des deux images pour la netteté
Flash	Synchro X à 1/25 s ; contact sur la griffe porte-accessoires et prise flash latérale
Avancement du film	Levier d'armement à course unique ; blocage anti-double exposition
Compteur de vues	Progressif de S (départ) à 36 ; remise à zéro automatique à l'ouverture du dos
Chargement	Système de chargement facile avec bobine réceptrice à fentes multiples ; ouverture du dos en soulevant le bouton de rembobinage
Rembobinage	Bouton de déverrouillage sous le boîtier ; manivelle de rembobinage rapide
Dimensions	73,5 x 110 x 54 mm (2,87 x 4,31 x 2,06 pouces)
Poids	247 g (12 1/4 oz)
Accessoires fournis	Étui, dragonne, capuchon d'objectif, pile

FOIRE AUX QUESTIONS - 35CA VIVITAR

Quel type de pile utiliser dans le Vivitar 35CA ?

L'appareil nécessite une pile 1,3 V de type Mallory PX-675, Eveready EPX-675 ou équivalente. Les piles modernes peuvent nécessiter un adaptateur car leur tension est souvent différente.

Comment charger le film dans le Vivitar 35CA ?

Tirez le bouton de rembobinage vers le haut pour ouvrir le dos. Placez la cassette dans le logement, tirez l'amorce du film sur la bobine réceptrice à fentes. Assurez-vous que les perforations s'engagent sur les dents du tambour d'entraînement. Refermez le dos et avancez jusqu'à la vue n°1.

Comment utiliser le retardateur ?

Armez le retardateur en tournant le levier prévu à cet effet (délai réglable jusqu'à 10 secondes). Appuyez sur le déclencheur pour l'activer. L'appareil prendra la photo après le délai programmé.

Quelle est la vitesse de synchronisation du flash ?

La synchronisation du flash est de 1/25 s en mode X. Utilisez des ampoules AG-1, flashcube ou flash électronique. Branchez le flash sur la prise latérale ou la griffe porte-accessoires.

Comment régler la sensibilité du film ?

Tournez la bague ASA (ou DIN) située autour de l'objectif pour sélectionner la sensibilité de votre film (ASA 25 à 400, DIN 15 à 27). Cela adapte l'exposition automatique.

Comment verrouiller manuellement l'exposition ?

Appuyez à mi-course sur le déclencheur. La cellule mémorise la mesure. Maintenez la pression tout en recomposant la photo, puis appuyez à fond. Cela permet de sous- ou surexposer intentionnellement.

Comment faire la mise au point avec le télémètre ?

Regardez dans le viseur : vous voyez deux images superposées. Tournez la bague de mise au point jusqu'à ce que les deux images coïncident parfaitement. La netteté est alors obtenue pour le sujet visé.

Comment nettoyer l'objectif du Vivitar 35CA ?

Utilisez un souffleur pour enlever les poussières, puis un chiffon microfibre doux légèrement humide (eau ou produit spécial optique). N'appuyez pas trop fort et évitez tout produit abrasif. Un filtre de protection peut aider à préserver la lentille avant.

Comment rembobiner le film en fin de rouleau ?

Appuyez sur le bouton de déverrouillage du rembobinage situé sous le boîtier, puis dépliez la manivelle de rembobinage et tournez-la dans le sens de la flèche jusqu'à sentir une résistance. Ouvrez ensuite le dos pour retirer la cassette.

Puis-je utiliser des piles modernes 1,5 V à la place de la pile 1,3 V d'origine ?

Il est déconseillé car la tension différente peut fausser l'exposition automatique. Utilisez un adaptateur de pile ou une pile spécifique 1,35 V (type zinc-air) si disponible. Sinon, réglez manuellement la sensibilité du film pour compenser.

MODE D'EMPLOI 35CA VIVITAR

Parts Manual

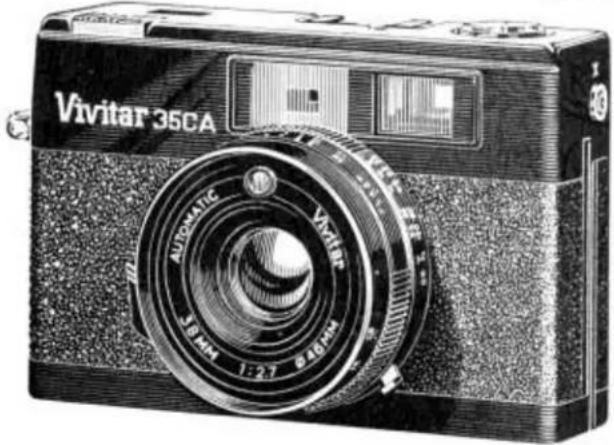

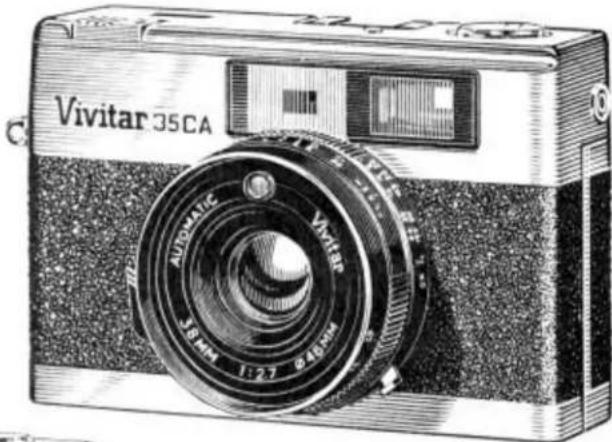

Illustration of a Vivitar 35CA digital camera with visible lens and screen (no text or symbols on body)

Black-and-white illustration of a Vivitar 35CA digital camera with visible lens and control buttons (no text beyond brand name)

ORDER PARTS BY NUMBER AND DESCRIPTION FROM:

Central Parts Service

Ponder & Best, Inc.

11221 W. Pico Blvd.

Los Angeles, CA 90064

Phone: [phone]

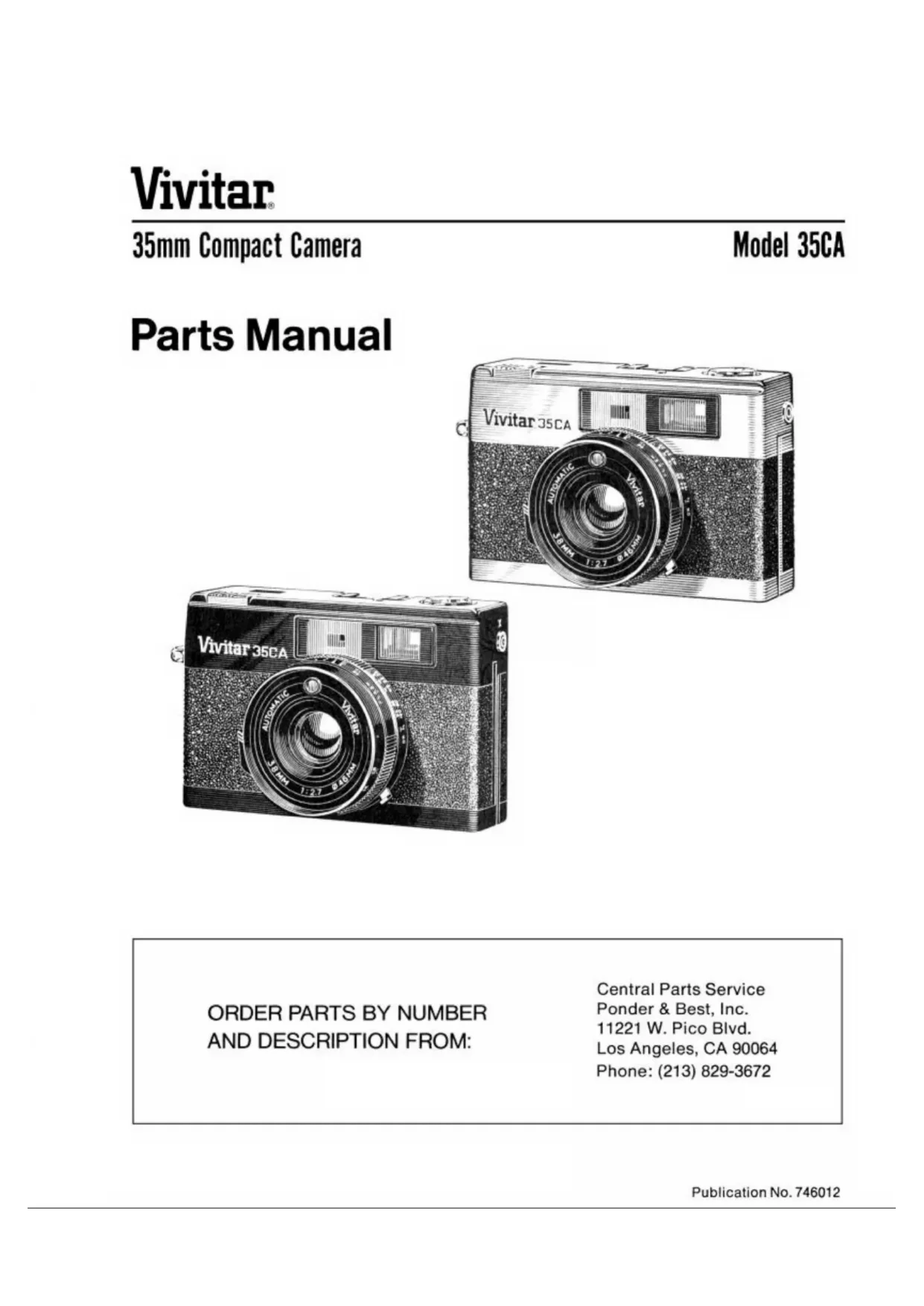

PARTS MANUAL

VIVITAR 35mm COMPACT CAMERA MODEL 35 CA

This Parts Manual contains exploded view drawings and a parts list for the Vivitar 35mm Compact Camera Model 35 CA.

All parts illustrated on drawings are listed by reference designation only. The parts list shows reference designation, part number, and part description. The list also shows which parts are available separately, which are available only within assemblies, and which are available both ways.

N.A.S.

Parts Not Available Separately are indicated by N.A.S.

PARTS ORDERS

When ordering parts, please order by part number, description, and model number.

SPECIFICATIONS

Camera Type: Full frame compact 35mm camera with rangefinder focusing and automatic exposure control.

Film Size and Capacity: 35mm perforated film in 20 or 36 exposure cassettes.

Film Format: 24mm x 36mm

Lens: Fixed Vivitar 38mm f2.7 Automatic Lens. 4 elements in 3 groups. Aperture range f2.7 to f16. Minimum Focusing Distance from film plane 3.3 feet (1 m). Accessory size ∅ 46mm. Lens cap size ∅ 48mm.

Shutter: Two-blade Copal B Mat programmed shutter coupled to lens diaphragm selects from continuous range of speeds from 1/30th to 1/650th of a second in Auto mode. Mechanical B (Bulb) setting for time exposures.

Self Timer: Built-in variable delay to 10 seconds. Activated by pressing shutter release button.

Exposure Control: Sensitive Cadmium Sulfide (CdS) cell on lens front reads light. Automatic program selects proper shutter speed/f-stop combination. Activated by pressing shutter release button. Half-pressure on button locks reading in camera for intentional under- or over-exposure.

Exposure Range: EV 8 to EV 17 with ASA 100 (DIN 21) film.

Film Speed Range: ASA 25 to 400. DIN 15 to 27.

Power Supply: Single 1.3 volt mercury battery (Mallory PX-675, Eveready EPX-675 or equivalent).

Viewfinder: Eye-level type with automatic parallax correction in vertical. Horizontal parallax correction mark, meter needle, over- and under-exposure warning zones, shutter speed/f-stop scale and rangefinder area visibly displayed.

Focusing: Superimposed double-image rangefinder. Critical focus achieved by aligning two images in rangefinder area of viewfinder.

Flash Contacts: "X" flash terminal on camera side and "X" contact built into accessory shoe atop camera.

Flash Synchronization: "X" only at 1/25th of a second with AG-1 bulbs, flashcube or electronic flash.

Film Advance: Single stroke rapid film advance lever. Built-in double exposure prevention mechanism.

Exposure Counter: Progressive type from "S" (Start) to 36. Counter automatically resets to "S" when rear cover is opened.

Film Loading: Rear cover opened by lifting up on Rewind Knob. Easy load system with multi-slotted take-up spool.

Film Rewind: Film released by pressing Rewind Button on camera base. Rapid rewind crank.

Dimensions: 2.87" x 4.31" x 2.06" (73.5 mm x 110 mm x 54 mm)

Weight: 12 ^1/4 oz. (247 g)

Accessories Included: Pouch case, wrist strap, lens cap, and battery.

Vivitar 350A ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ R ⑨ ⑩ ⑪ ⑫ ⑬ See Fig.8 ⑭ ⑮ ⑯ See Fig.9

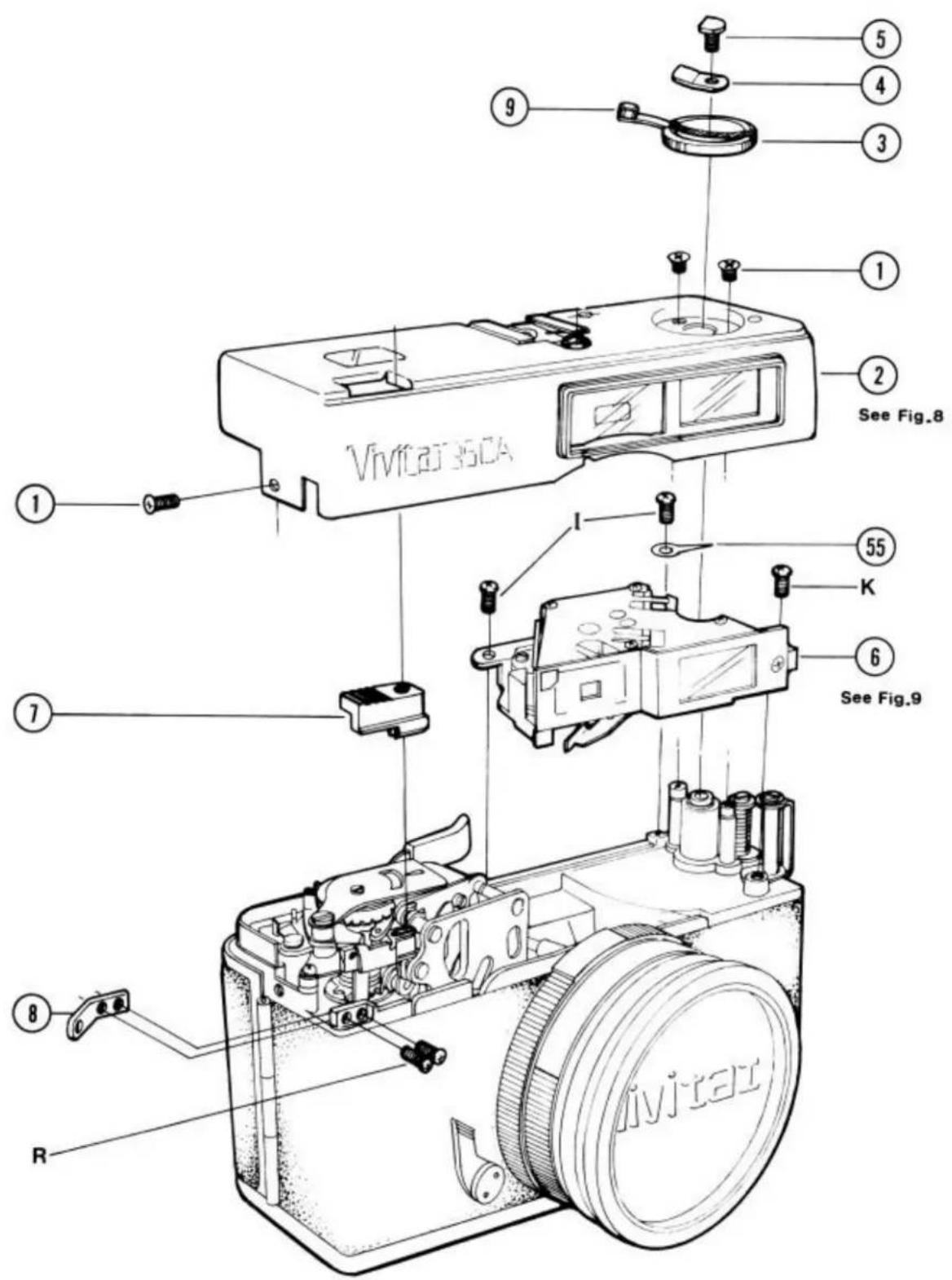

FIGURE 1

746012

(10/75)

-2-

35CA

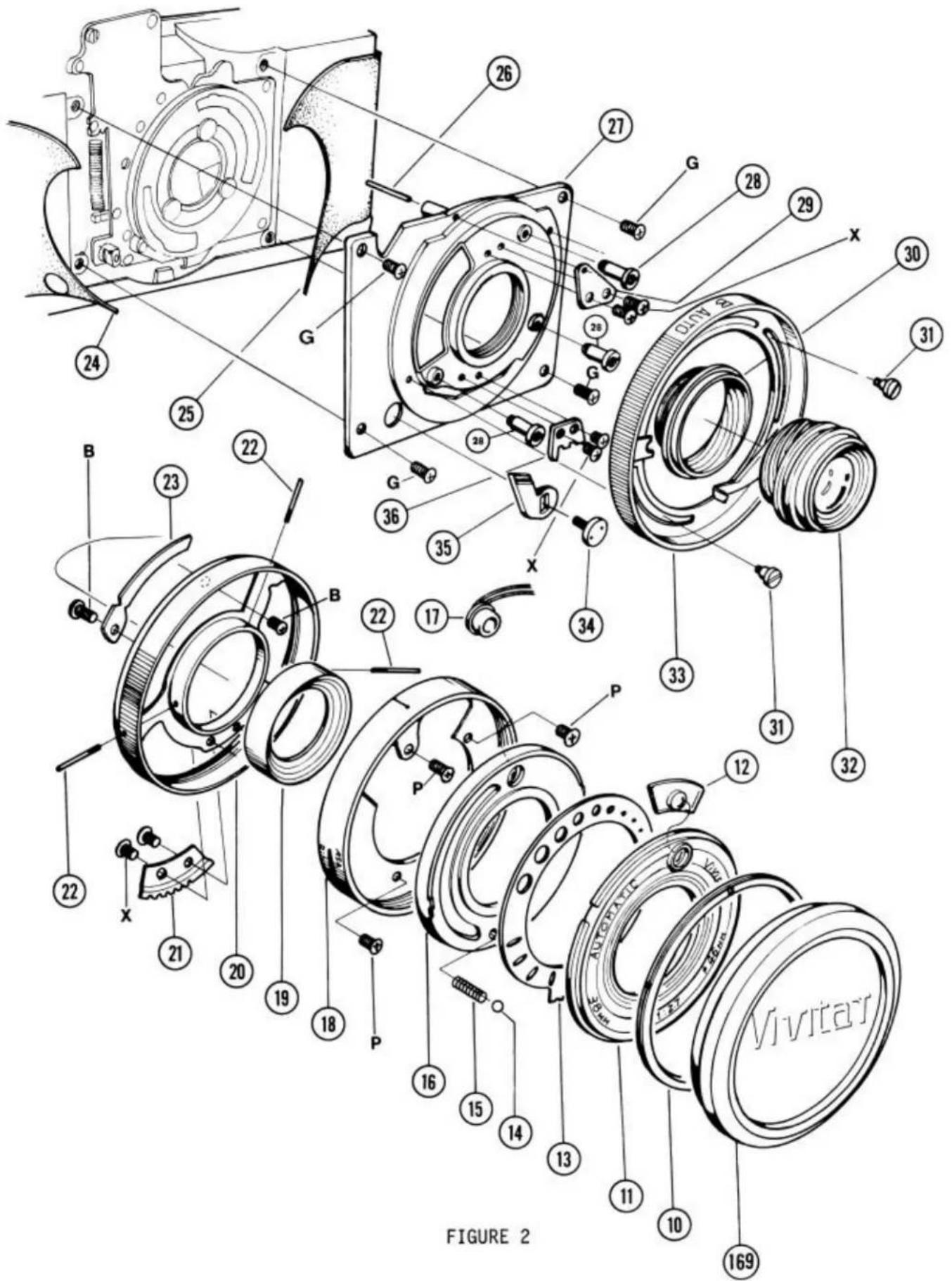

FIGURE 2 Vivitar

746012

(10/75)

-3-

35CA

Exploded view diagram of a mechanical device with numbered parts for identification

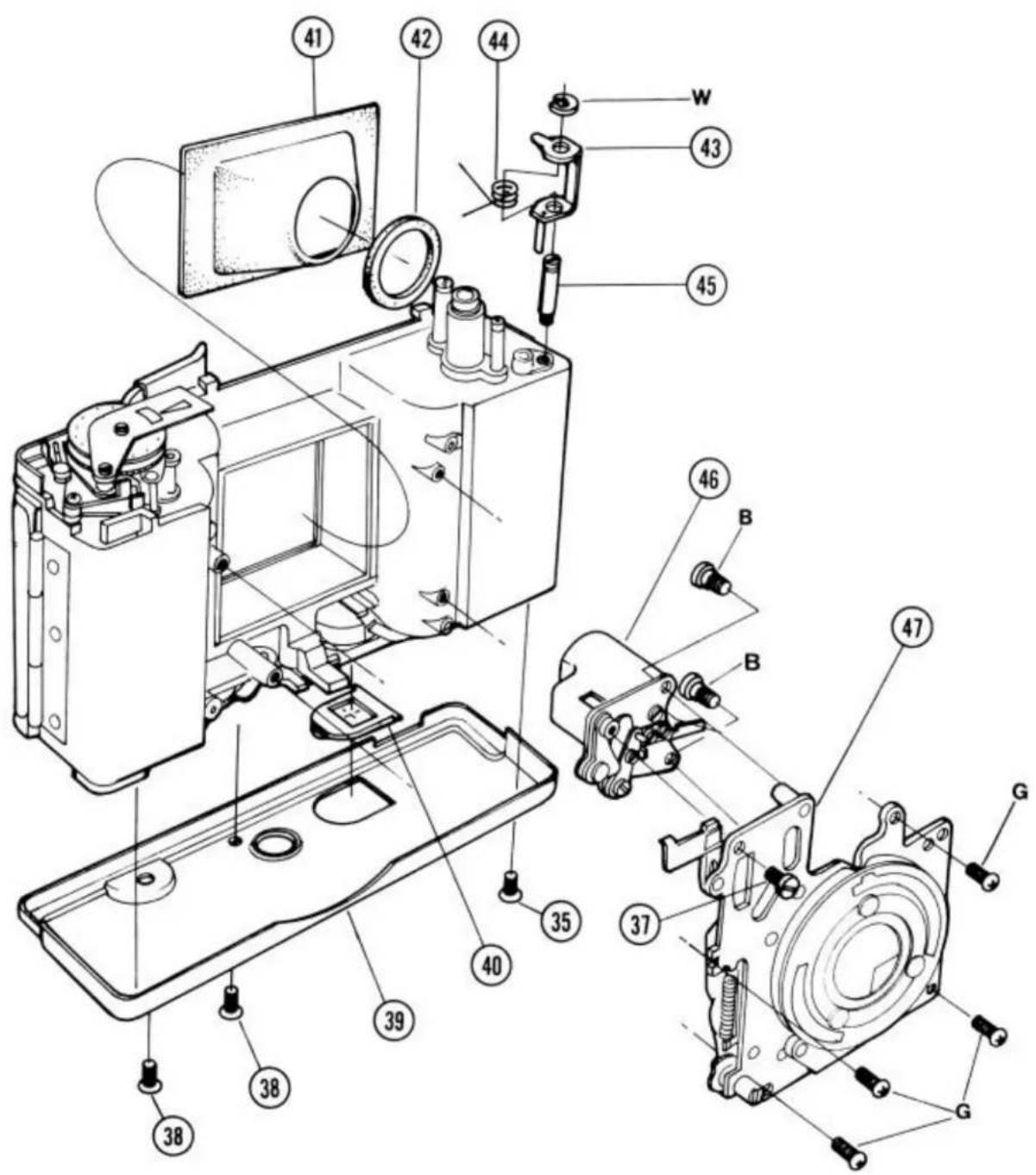

FIGURE 3

746012 (10/75)

-4-

35CA

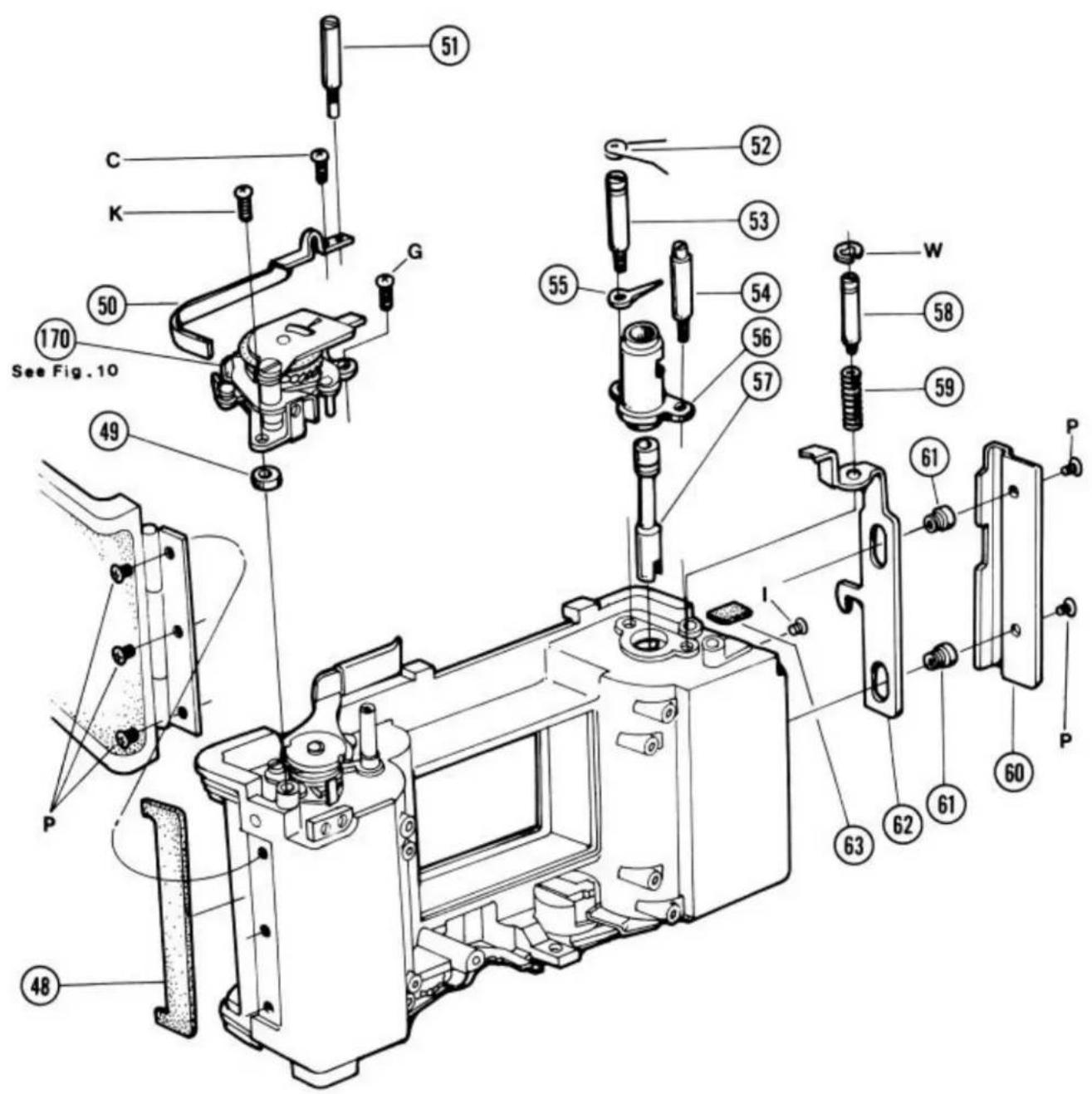

Technical diagram of a mechanical assembly with numbered parts, likely an engine or device component.

FIGURE 4

746012

(10/75)

-5-

35CA

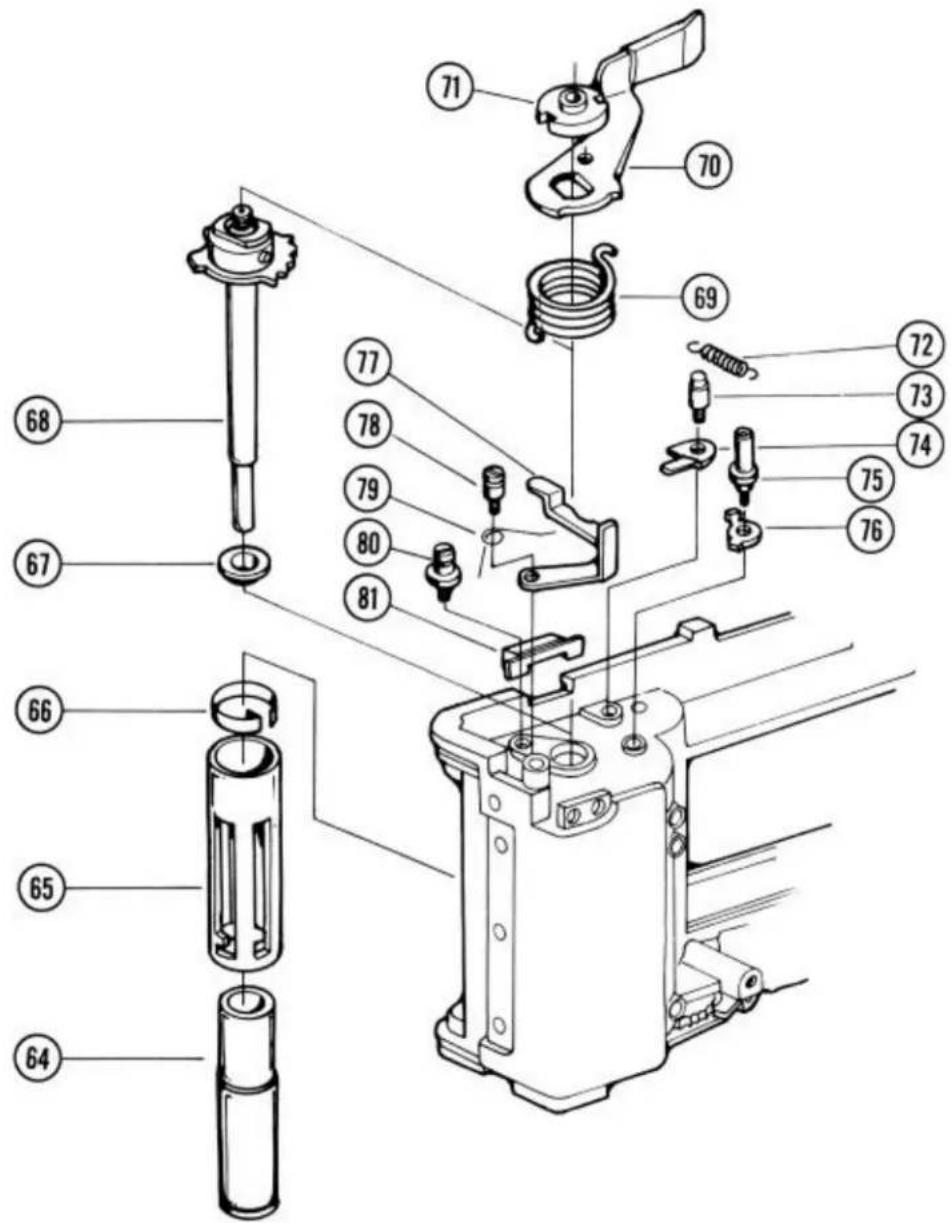

Exploded view diagram of a mechanical device with numbered parts for identification

FIGURE 5

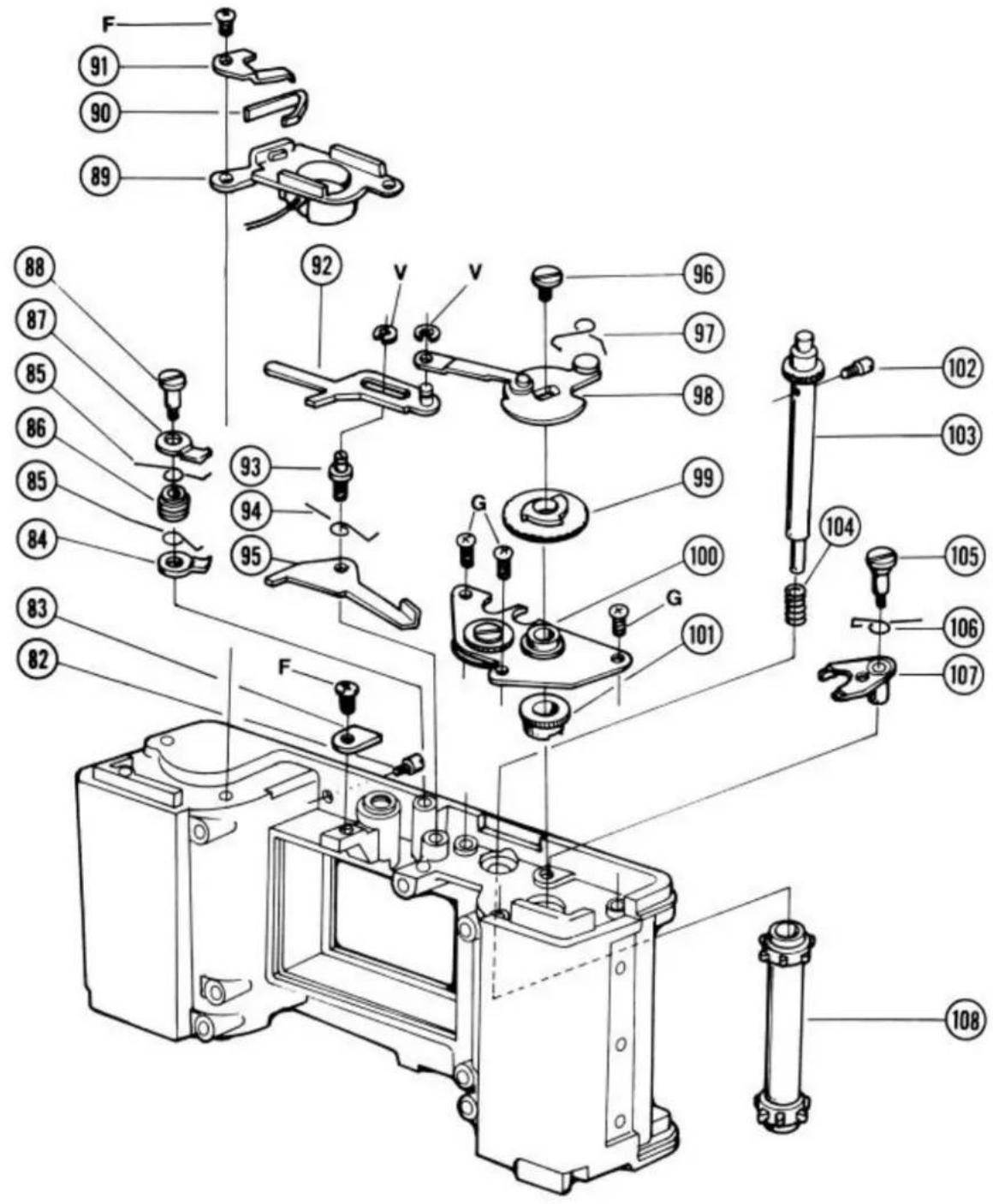

Exploded view diagram of a mechanical assembly with numbered parts and labeled features

FIGURE 6

746012 (10/75)

-7-

35CA

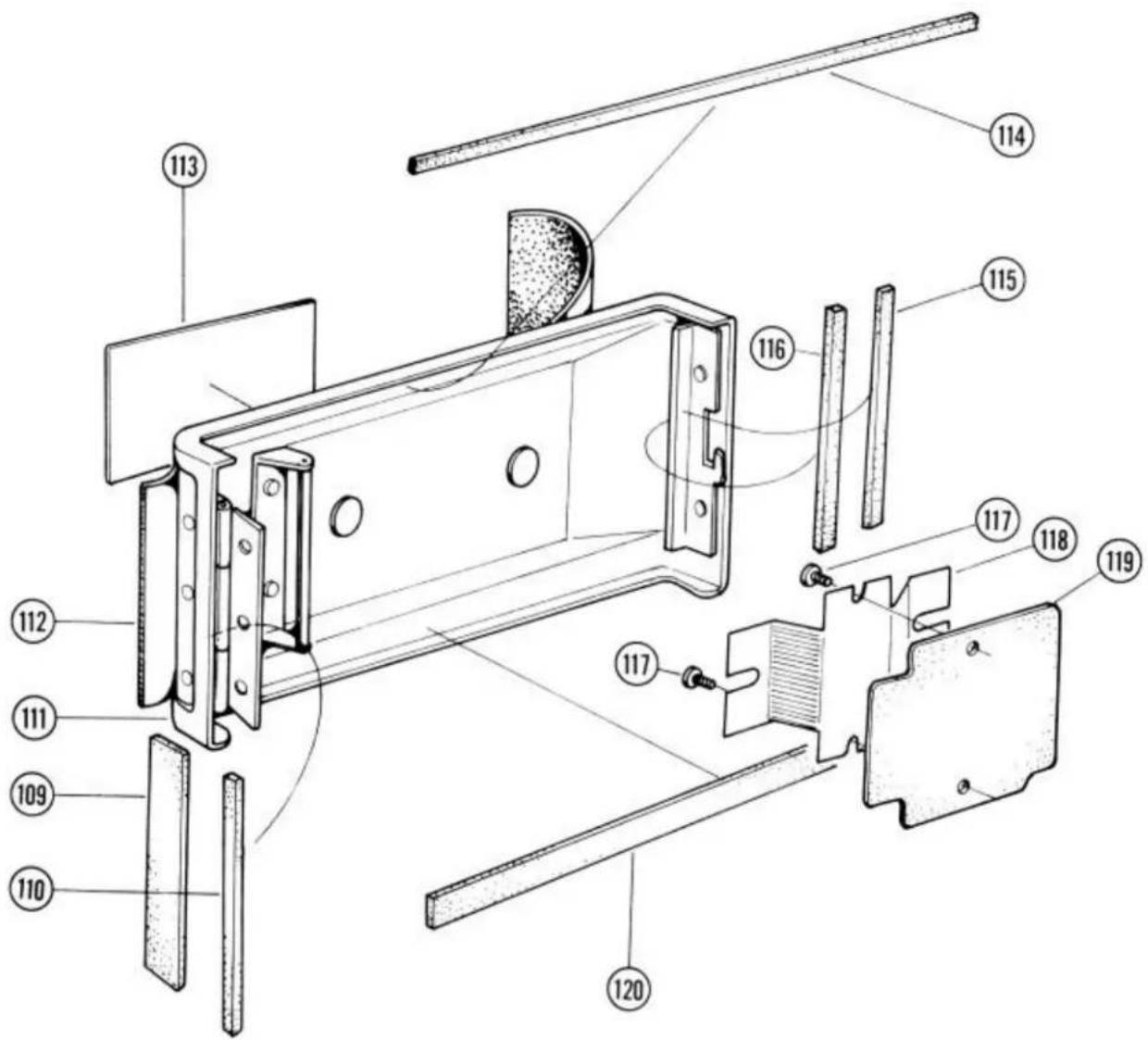

Technical diagram of a mechanical assembly with numbered components for identification

FIGURE 7

746012

(10/75)

-8-

35CA

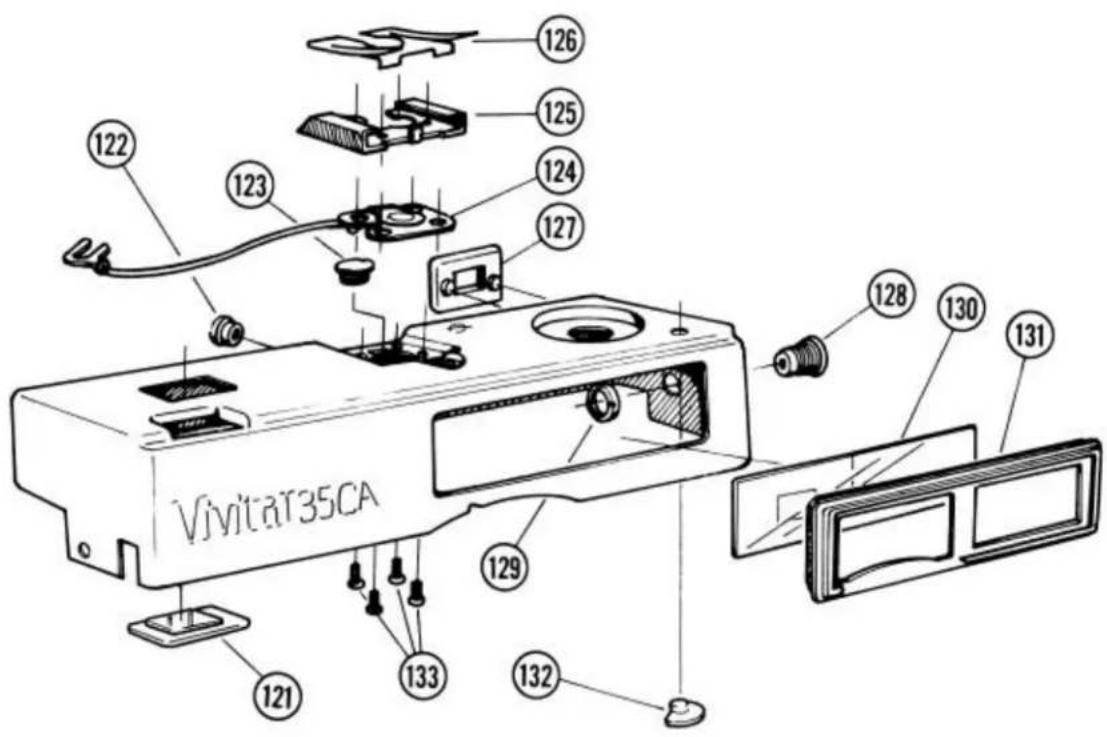

Vivitar35CA 121 122 123 124 125 126 127 128 129 130 131 132 133 134

Reference Number 2 includes all reference numbers in this figure.

FIGURE 8

746012 (10/75)

-9-

35CA

140 139 138 140 141 142 143 144 145 146 147 148 137 136 135 134 152 153 154 155 P P 150 149 Reference Number 6

Reference Number 6 includes all reference numbers in this figure.

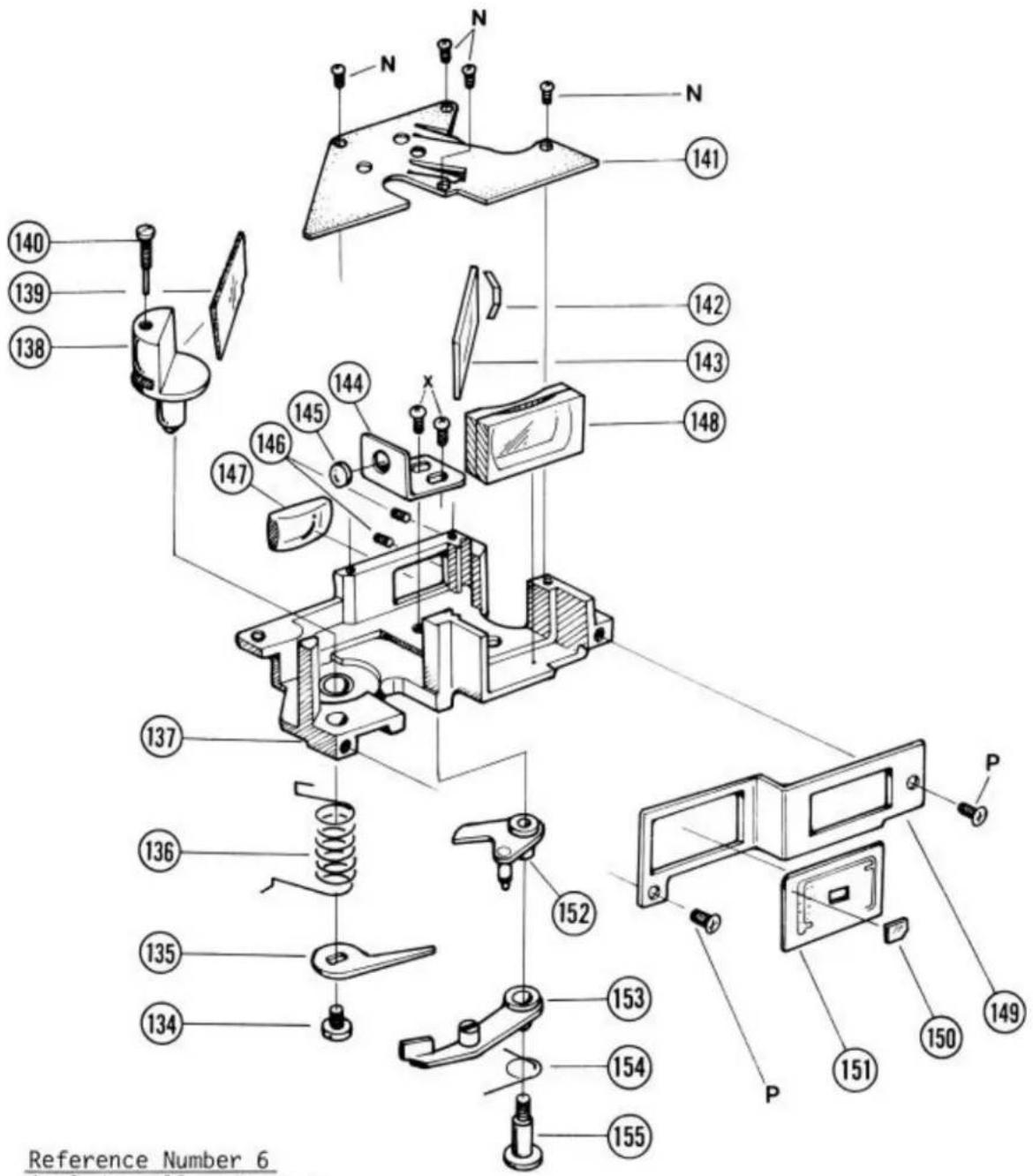

FIGURE 9

746012 (10/75)

-10-

35CA

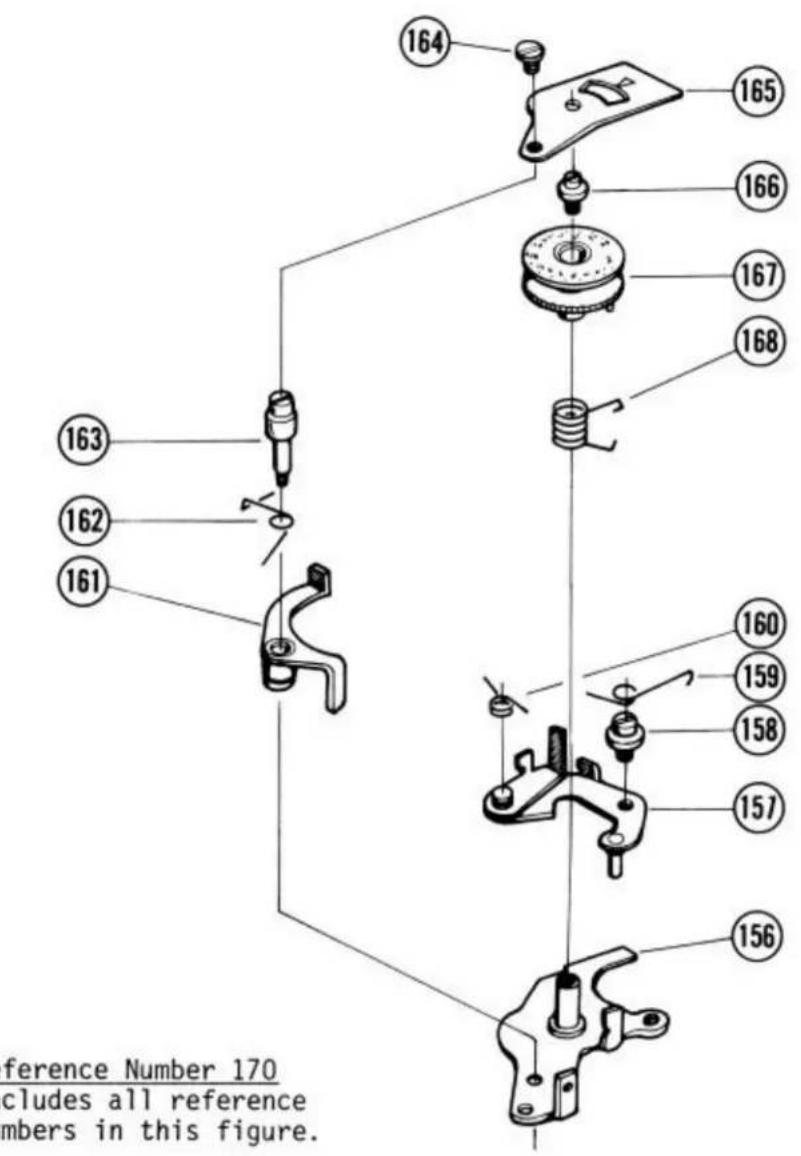

164 165 166 167 168 163 162 161 160 159 158 157 156 reference Number 170 includes all reference mbers in this figure.

FIGURE 10

746012 (10/75)

-11-

35CA

VIVITAR CAMERA
STANDARD HARDWARE LIST

REFERENCE	DESCRIPTION	PART NUMBER
A	SCREW, ROUNDHEAD, 1.4x1.5x2.0	411501
B	SCREW, ROUNDHEAD, 1.4x2.5x2.0	411502
C	SCREW, ROUNDHEAD, 1.4x2.0x2.0	411503
D	SCREW, FLATHEAD, 1.4x2.5x2.0	411504
E	SCREW, ROUNDHEAD, 1.4x3.0x2.0	411505
F	SCREW, ROUNDHEAD, 1.7x2.5x2.5	411506
G	SCREW, ROUNDHEAD, 1.7x3.0x2.5	411507
H	SCREW, ROUNDHEAD, 1.7x3.5x2.5	411508
I	SCREW, ROUNDHEAD, 1.7x2.0x2.5	411509
J	SCREW, ROUNDHEAD, 1.7x5.5x2.5	411510
K	SCREW, ROUNDHEAD, 1.7x6.0x2.5	411511
L	SCREW, FLATHEAD, 2.0x2.0x3.0	411512
M	SCREW, ROUNDHEAD, 2.0x3.5x3.0	411513
N	SCREW, FLATHEAD, 1.4x1.5x2.0	411514
P	SCREW, FLATHEAD, 1.7x2.5x2.0	411517
Q	SCREW, ROUNDHEAD, 1.7x2.5x2.5	411515
R	SCREW, ROUNDHEAD, 2.0x4.0x3.0	411516
X	SCREW, ROUNDHEAD, 1.7x2.0x2.5	411518
S	CIRCLIP, 0.8	411601
T	CIRCLIP, 1.2	411602
V	CIRCLIP, 1.5	411604
W	CIRCLIP, 2.0	411605

PARTS LIST
VIVITAR 35mm COMPACT CAMERA MODEL 35 CA

REFERENCE	DESCRIPTION	PART NUMBER	INCLUDED IN ASSEMBLY	QUANTITY
1	SCREW, TOP COVER (BLACK)	411179		3
	SCREW, TOP COVER (CHROME)	411180		3
2	TOP COVER ASSEMBLY (BLACK)	401261		1
	TOP COVER ASSEMBLY (CHROME)	401262		1
3	KNOB, REWIND (BLACK)	401103		1
	KNOB, REWIND (CHROME)	401104		1
4	SPRING, REWIND KNOB	401105		1
5	SCREW, REWIND KNOB (CHROME)	401107		1
6	RANGEFINDER ASSEMBLY	401263		1
7	BUTTON, SHUTTER RELEASE	401109		1
8	LUG, STRAP	401110		1
9	CRANK, REWIND KNOB	401106		1
10	RING, NAME RING RETAINER	401111		1
11	RING, NAME	401112		1
12	WINDOW, CdS	401113		1
13	PLATE, ASA	401114		1
14	BALL, DETENT 1.6	512898		1
15	SPRING, DETENT	401115		1
16	RING, CdS CELL MOUNT	401116		1
17	CELL, CdS	401117		1
18	RING, ASA	401118		1
19	RING, FRONT LENS	401119		1
20	RING, FOCUSING	401120		1
21	PLATE, GUIDE NUMBER	401121		1
22	SCREW, FOCUS CLAMP	401122		3
23	PLATE, RANGEFINDER FOCUS	401123		1
24	LEATHERETTE, RIGHT FRONT	401124		1
25	LEATHERETTE, LEFT FRONT	401125		1
26	PIN, RANGEFINDER ACTUATOR	401126		1
27	PLATE, FRONT	401127		1
28	STUD, ASA RING	401128		3
29	PLATE, RANGEFINDER PIN	401129		1
30	HELICOID	401130		1
31	SCREWS, AUTO RING	401131		2
32	LENS ASSEMBLY	401132		1
33	RING, AUTO	401133		1
34	SCREW, SELF-TIMER	401134		1
35	LEVER, SELF-TIMER COCKING	401135		1
36	PLATE, AUTO-BULB	401136		1
37	SCREW, METER	401137		1
38	SCREW, BOTTOM COVER (BLACK)	411179		3
	SCREW, BOTTOM COVER (CHROME)	411180		3
39	COVER, BOTTOM (BLACK)	401138		1
	COVER, BOTTOM (CHROME)	401139		1

PARTS LIST
VIVITAR 35MM COMPACT CAMERA MODEL 35 CA

REFERENCE	DESCRIPTION	PART NUMBER	INCLUDED IN ASSEMBLY	QUANTITY
40	COVER, BATTERY	401140		1
41	SHIELD, LIGHT	401141		1
42	SEAL, SHUTTER LIGHT	401142		1
43	INDICATOR, FILM LOAD	401143		1
44	SPRING, FILM LOAD INDICATOR	401144		1
45	SHAFT, FILM LOAD INDICATOR	401145		1
46	EXPOSURE METER ASSEMBLY	401146		1
47	SHUTTER, (COMPLETE UNIT)	401147		1
48	SEAL, HINGE LIGHT	401148		1
49	SPACER, EXPOSURE COUNTER	401149		1
50	SHIELD, DUST	401150		1
51	SCREW, DUST SHIELD	401151		1
52	SPRING, REWIND KNOB	401152		1
53	STUD, A, TOP COVER	401153		1
54	STUD, B, TOP COVER	401154		1
55	RETAINER, WIRE	401155		1
56	BEARING, REWIND SHAFT	401156		1
57	SHAFT, REWIND	401157		1
58	STUD, LATCH	401158		1
59	SPRING, LATCH	401159		1
60	COVER, LATCH	401160		1
61	SCREW, LATCH GUIDE	411190		2
62	LATCH	401161		1
63	SEAL, LIGHT	401162		1
64	SLEEVE, TAKE-UP SPOOL	401163		1
65	SPOOL, TAKE-UP	401164		1
66	SPRING, TAKE-UP CLUTCH	401165		1
67	COLLAR, WINDSHAFT	401166		1
68	WINDSHAFT ASSEMBLY	401167		1
69	SPRING, WIND LEVER	401168		1
70	LEVER, WIND	401169		1
71	NUT, WIND LEVER	401170		1
72	SPRING, WIND RATCHET	401171		1
73	POST, WIND RATCHET SPRING	401172		1
74	GUIDE, RESET LEVER	401173		1
75	SCREW, RATCHET PAWL PIVOT	401174		1
76	PAWL, WIND RATCHET	401175		1
77	LEVER, COUNTER RESET	401176		1
78	SCREW, RESET LEVER PIVOT	401177		1
79	SPRING, RESET LEVER	401178		1
80	POST, WIND LEVER SPRING	401179		1
81	SEAL, RESET LEVER	401180		1
82	SCREW, FILM GUIDE	401181		1
83	PLATE, COCKING LEVER GUIDE	401182		1
84	PAWL, A, ANTI-REVERSE	401183		1
85	SPRING, PAWL	401184		2
746012	(10/75)	-14-		35CA

PARTS LIST VIVITAR 35MM COMPACT CAMERA MODEL 35 CA

REFERENCE	DESCRIPTION	PART NUMBER	INCLUDED IN ASSEMBLY	QUANTITY
86	SPACER, PAWL	401185		1
87	PAWL, B, ANTI-REVERSE	401187		1
88	SHAFT, ANTI-REVERSE PAWL	401188		1
89	COMPARTMENT, BATTERY	401189		1
90	SPRING, BATTERY DOOR	401190		1
91	CONTACT, BATTERY	401191		1
92	LEVER, SHUTTER COCKING	401192		1
93	GUIDE, WIND LATCH PIVOT	401193		1
94	SPRING, WIND LATCH	401194		1
95	LATCH, WIND	401195		1
96	SCREW, WIND PLATE	401196		1
97	SPRING, WIND PAWL	401197		1
98	WIND PLATE ASSEMBLY	401198		1
99	GEAR, WIND	401199		1
100	WIND BASE PLATE ASSEMBLY	401200		1
101	GEAR, SPOOL DRIVE	401201		1
102	SCREW, SPROCKET DRIVE	411212		1
103	SHAFT, SPROCKET	401202		1
104	SPRING, SPROCKET SHAFT	401203		1
105	SCREW, REWIND LOCK LEVER	401204		1
106	SPRING, REWIND LOCK LEVER	401205		1
107	REWIND LOCK LEVER ASSEMBLY	401206		1
108	SPROCKET	411235		1
109	SEAL, A, HINGE LIGHT	401208	401210	1
110	SEAL, B, HINGE LIGHT	401209	401210	1
111	DOOR ASSEMBLY	401210		1
112	LEATHERETTE, DOOR	401211	401210	1
113	PLATE, GUIDE NUMBER	401212	401210	1
114	SEAL, UPPER DOOR LIGHT	410213	401210	1
115	SEAL, B, DOOR LATCH LIGHT	410214	401210	1
116	SEAL, A, DOOR LATCH LIGHT	410215	401210	1
117	SCREW, PRESSURE PLATE	N.A.S.	401265	2
118	SPRING, PRESSURE PLATE	N.A.S.	401265	1
119	PLATE, PRESSURE	N.A.S.	401265	1
120	SEAL, LOWER DOOR LIGHT	401216	401210	1
121	WINDOW, COUNTER	401217	401261 - 401262	1
122	BUMPER, WIND LEVER	401218	401261 - 401262	1
123	PLUG, RANGEFINDER ACCESS	401219	401261 - 401262	1
124	PLATE, CONTACT INSULATING	401220	401261 - 401262	1
125	SHOE, ACCESSORY	401221	401261 - 401262	1
126	SPRING, ACCESSORY SHOE	411333	401261 - 401262	1
127	FRAME, EYEPIECE LENS	401222	401261 - 401262	1
128	CONNECTOR, P.C.	411339	401261 - 401262	1
129	NUT, P.C. CONNECTOR	411340	401261 - 401262	1
130	GLASS, VIEWFINDER	401223	401261 - 401262	1
131	FRAME, VIEWFINDER	401224	401261 - 401262	1

PARTS LIST
VIVITAR 35mm COMPACT CAMERA MODEL 35 CA

REFERENCE	DESCRIPTION	PART NUMBER	INCLUDED IN ASSEMBLY	QUANTITY
132	WINDOW, FILM LOAD INDICATOR	411342	401261 - 401262	1
133	SCREW, SHOE	401226	401261 - 401262	4
134	SCREW, RANGEFINDER ARM	401227	401263	1
135	ARM, RANGEFINDER	401228	401263	1
136	SPRING, RANGEFINDER	401229	401263	1
137	CASTING, RANGEFINDER BODY	N.A.S.	401263	1
138	PIVOT, MIRROR HOLDER	401230	401263	1
139	MIRROR	401231	401263	1
140	SCREW, VERTICAL RANGEFINDER ADJUSTMENT	401232	401263	1
141	COVER, RANGEFINDER	401233	401263	1
142	SPRING, BEAM SPLITTER	401234	401263	1
143	MIRROR, BEAM SPLITTER	401235	401263	1
144	FRAME, RELAY LENS	401236	401263	1
145	LENS, RELAY	401237	401263	1
146	SCREW, BEAM SPLITTER ADJUSTING	401238	401263	1
147	LENS, EYEPIECE	401239	401263	1
148	LENS, VIEWFINDER OBJECTIVE	401240	401263	1
149	MASK, RANGEFINDER FRONT	401241	401263	1
150	WINDOW, WARNING	401242	401263	1
151	FRAME, BRIGHT LINE	401243	401263	1
152	LEVER, B, RANGEFINDER	401244	401263	1
153	LEVER, A, RANGEFINDER	401245	401263	1
154	SPRING, RANGEFINDER LEVER A	401246	401263	1
155	SHAFT, RANGEFINDER LEVER	401247	401263	1
156	COUNTER BASE ASSEMBLY	401248	401264	1
157	ADVANCE PAWL ASSEMBLY	401249	401264	1
158	SHAFT, ADVANCE PAWL	401250	401264	1
159	SPRING, ADVANCE PAWL RETURN	401251	401264	1
160	SPRING, ADVANCE PAWL	401252	401264	1
161	PAWL, ANTI-BACKUP	401253	401264	1
162	SPRING, ANTI-BACKUP PAWL	401254	401264	1
163	SHAFT, ANTI-BACKUP PAWL	401255	401264	1
164	SCREW, INDEX PLATE	411367	401264	1
165	PLATE, INDEX	401257	401264	1
166	SHAFT, COUNTER DIAL	401258	401264	1
167	DIAL, COUNTER	401259	401264	1
168	SPRING, COUNTER DIAL	401260	401264	1
169	CAP, FRONT LENS 48mm (SLIP-ON)	08-3003		1
170	EXPOSURE COUNTER ASSEMBLY	401264
171	PRESSURE PLATE ASSEMBLY	401265

Vivitar

boggy

Digitally signed by boggy

DN: cn=boggy, c=GB,

email=[e-mail]

Date: 2015.03.19 12:57:16 Z

Prepared by:

Service Publications & Training

Customer Service Operations

Ponder & Best, Inc.

Corporate Offices:

1630 Stewart Street, Santa Monica, CA 90406

This pdf version created by boggy, March 2015

Vivitar is an International Trademark of Ponder & Best, Inc.

Printed in U.S.A.
