MODE D'EMPLOI RFC1D Rockford Fosgate
MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez lire et suivre les instructions de ce manuel. MISE EN GARDE : si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil. MISE EN GARDE : la polarité doit être respectée tout au long de l'installation afin d'éviter d'endommager le condensateur, la batterie ou les autres équipement connexes.
CÂBLAGE D'ALIMENTATION
L'installation est tout à fait simple. Nous recommandons d'utiliser durant l'installation du condensateur un câblage de même calibre que celui de la connexion d'alimentation de l'amplificateur. Mettez le condensateur à la masse au point le plus proche du châssis en employant un câble du même calibre que celui utilisé pour la connexion d'alimentation. Il est fortement recommandé de protéger le condensateur par un fusible au niveau de la batterie. La valeur du fusible doit être identique à celle de la connexion d'alimentation de l'amplificateur. Ce fusible doit être installé à 46 cm (18 po) ou moins de la batterie (voir l'illustration). Si le condensateur doit être employé dans un système comprenant plusieurs amplis, il est possible d'utiliser un bloc de distribution d'alimentation entre le condensateur et les amplis. Celui-ci doit être câblé à l'aide d'un câble de même calibre que celui du système principal. Le côté positif du condensateur doit être connecté au côté positif de la connexion d'alimentation de l'ampli (B+). MISE EN GARDE : évitez de trop serrer les vis! Les bornes foirées ou brisées ne sont PAS couvertes par la garantie.
INSTALLATION ET MONTAGE

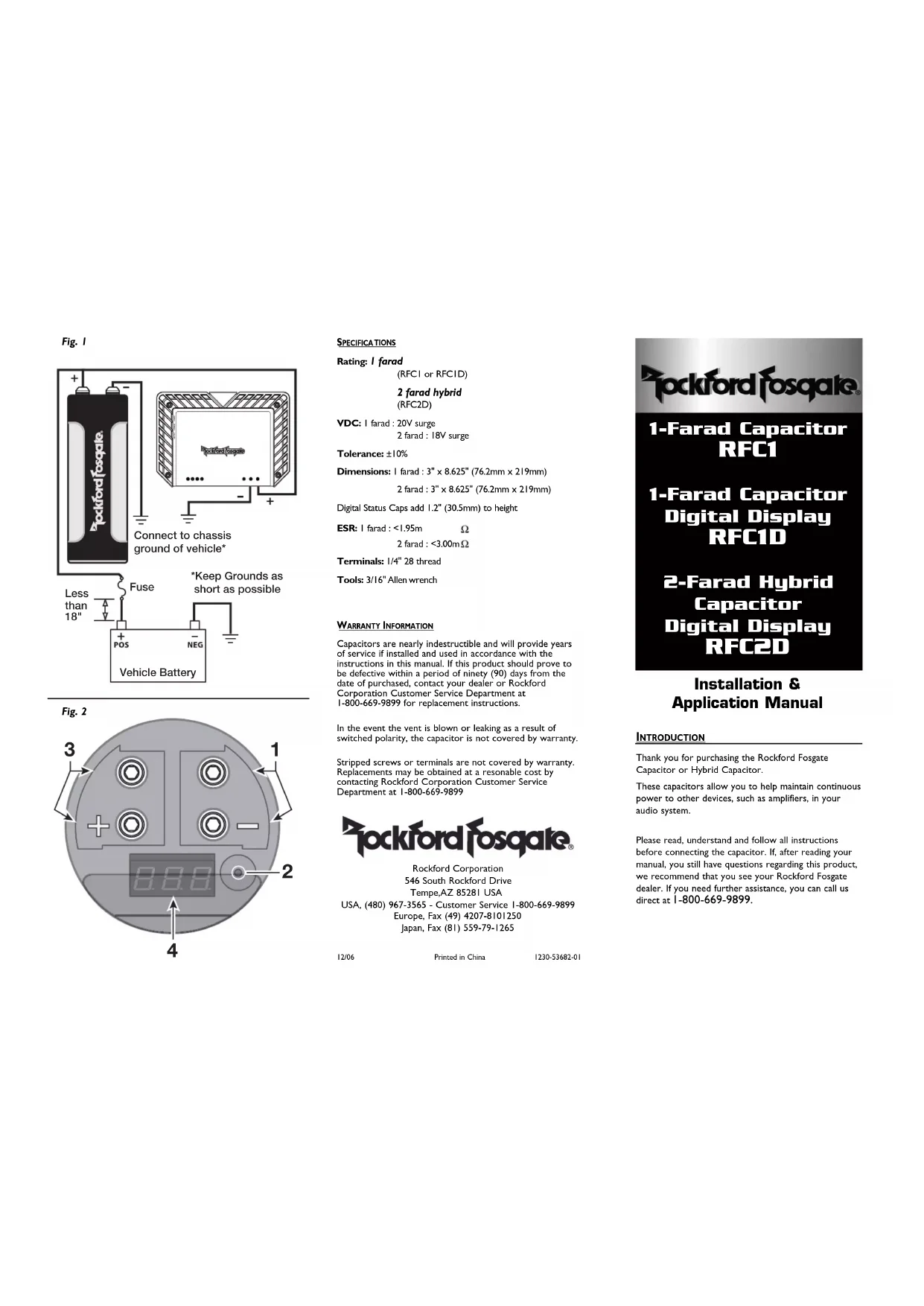

Voir le schéma 1 Le condensateur de renfort Rockford Fosgate doit être monté aussi près de l'amplificateur que possible, à moins de 0,5 m (18 po) de celui-ci, en maintenant les fils courts afin de réduire les pertes de tension dans les câbles. Utilisez les supports de montage fournis pour fixer le condensateur aussi près de l'ampli que possible. Le condensateur peut être monté dans n'importe quelle position; veillez toutefois à ce que le trou d'aération du dessus ne soit jamais obstrué. Celui-ci sert de soupape de décharge au cas où la polarité électrique deviendrait croisée. Si le condensateur est endommagé, le fluide sort de ce trou et rend le condensateur inutilisable. MISE EN GARDE : pour éviter d'endommager le condensateur, ne l'installez pas dans un lieu où il risque d'être exposé à de l'eau, de l'huile ou un mauvais traitement. Installez-le dans un endroit sec et sûr, à moins de 0,5 m (18 po) de l'amplificateur. Connectez le fil positif à la borne portant le symbole « + ». La borne négative, elle, ne porte aucune marque. Si ces fil sont inversés, le fluide à l'intérieur du condensateur fuira par le trou d'aération du haut. N'installez pas de condensateur endommagé. Manipulez soigneusement les condensateurs endommagés et traitez-les comme une batterie hermétique pleinement chargée. CHARGE
1. Installez la carte CHRG2 sur le condensateur ou connectez le fil bleu à la borne
positive (+) et le fil jaune à la borne négative (-) du condensateur.
2. Connectez le fil rouge au côté positif (+) et le fil noir au côté négatif (-) d'une
source d'alimentation c.c. de 12 V. Le condensateur est chargé lorsque la diode verte s'éteint. REMARQUE : À cause de la forme de la partie supérieure de certains condensateurs, vous ne pourrez pas fixer la carte CHRG2 directement sur eux. DÉCHARGE
1. Installez la carte CHRG2 sur le condensateur ou connectez le fil bleu à la
borne positive (+) et le fil jaune à la borne négative (-) du condensateur.
2. Connectez les fils rouge et noir ensemble. Le condensateur est déchargé
lorsque la diode rouge s'éteint. REMARQUE : À cause de la forme de la partie supérieure de certains condensateurs, vous ne pourrez pas fixer la carte CHRG2 directement sur eux.
1. Borne négative – Connectez-la à la masse du châssis.
2. Avertissement de tension inverse – Une sonnerie retentira si le
condensateur est connecté à l'envers.Vérifiez que les fils positif (+) et négatif (-) sont connectés correctement.
3. Borne positive – Connectez au côté positif (+) de la batterie du véhicule.
4. Indicateur de tension – Lorsque le système est allumé, l'affichage indique la
tension de courant continu du condensateur. La fonction Auto Turn-On (allumage automatique) – allume l'affichage en mode de fonctionnement normal (fluctuation de tension).Après 5 minutes de non-utilisation (sans fluctuation), le mode de veille s'active automatiquement. English Français
