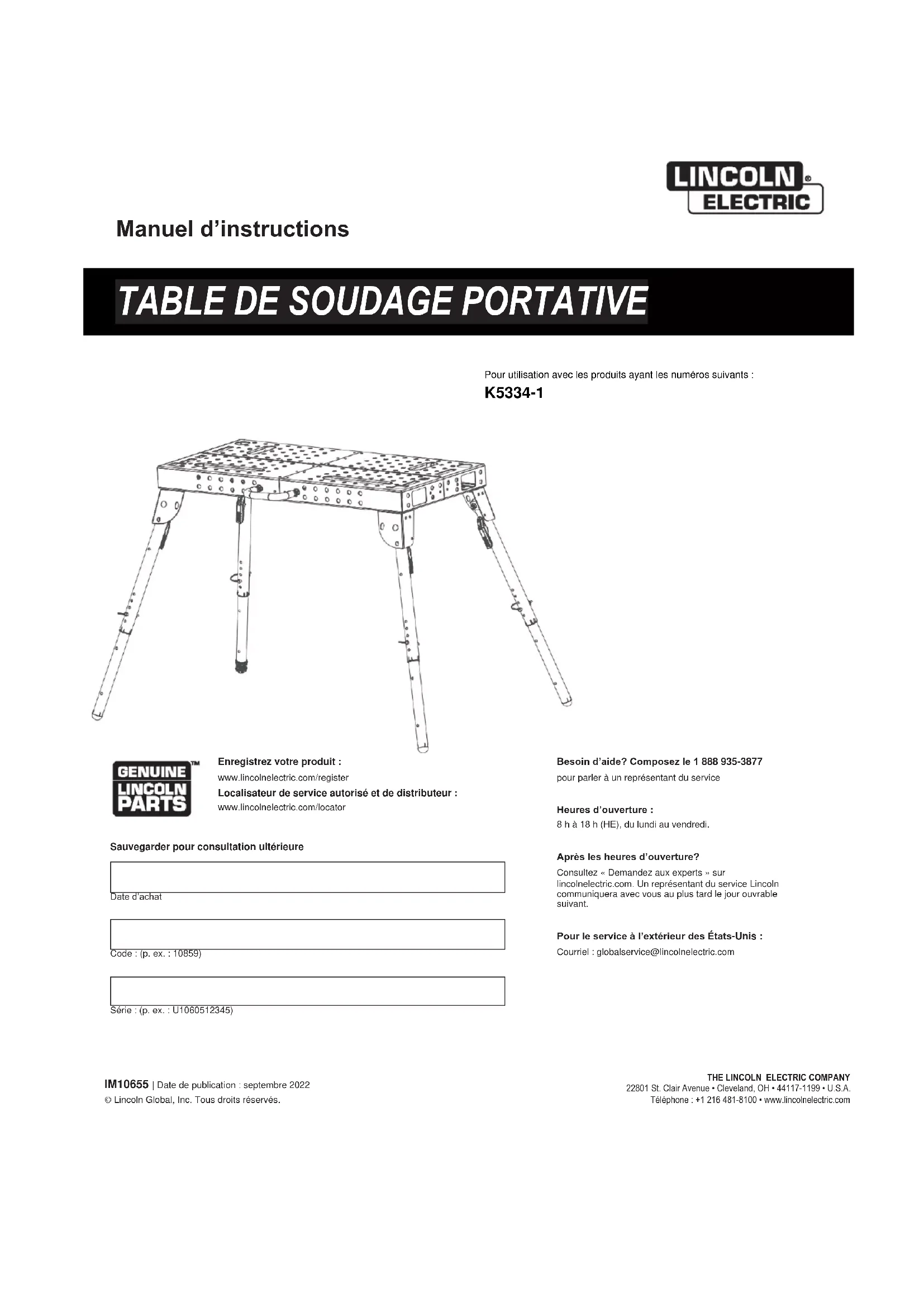

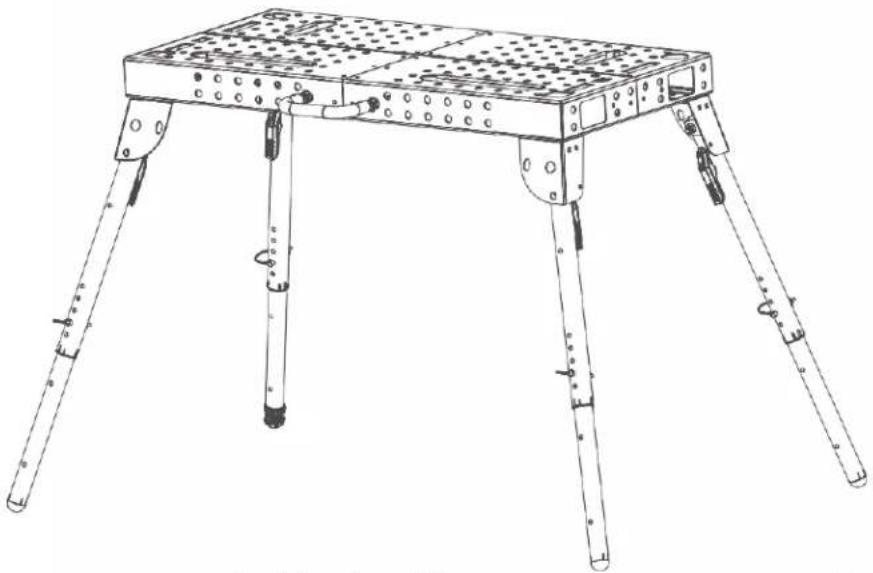

MODE D'EMPLOI K5334-1 LINCOLN ELECTRIC

Manuel d’instructions

Pour utilisation avec les produits ayant les numéros suivants : K5334-1

Enregistrez votre produit : www.lincolnelectric.com/register Localisateur de service autorisé et de distributeur : www.lincolnelectric.com/locator

Besoin d’aide? Composez le 1 888 935-3877 pour parler à un représentant du service Heures d’ouverture : 8 h à 18 h (HE), du lundi au vendredi. Après les heures d’ouverture? Consultez « Demandez aux experts » sur lincolnelectric.com. Un représentant du service Lincoln communiquera avec vous au plus tard le jour ouvrable suivant. Pour le service à l’extérieur des États-Unis : Courriel : [e-mail]

Sauvegarder pour consultation ultérieure

Code : (p. ex. : 10859)

Série : (p. ex. : U1060512345) IM10655 | Date de publication : septembre 2022 © Lincoln Global, Inc. Tous droits réservés.

ET L’ÉQUIPEMENT À LA RECHERCHE DE DOMMAGES Lorsque cet équipement est expédié, la propriété passe à l’acheteur dès réception par le transporteur. Par conséquent, les réclamations pour matériel endommagé pendant l’envoi doivent être faites par l’acheteur contre l’entreprise de transport au moment de la réception de l’envoi. LA SÉCURITÉ DÉPEND DE VOUS Le matériel de soudage et de coupe à l’arc de Lincoln est conçu et construit en tenant compte de la sécurité. Toutefois, votre sécurité globale peut être augmentée par une installation appropriée... et un fonctionnement réfléchi de votre part. NE PAS INSTALLER, UTILISER OU RÉPARER CET ÉQUIPEMENT SANS LIRE CE MANUEL ET L’ENSEMBLE DES PRÉCAUTIONS DE SÉCURITÉ FIGURANT DANS LE PRÉSENT DOCUMENT. Et surtout, réfléchissez avant d’agir et soyez prudent.

, AVERTISSEMENT Cet énoncé apparaît là où l’information doit être suivie attentivement afin d’éviter des blessures graves ou une perte de vie.

Cet énoncé apparaît où l’information doit être suivie, afin d’éviter les blessures corporelles mineures ou des dommages à cet équipement.

GARDEZ VOTRE TÊTE À BONNE DISTANCE DES ÉMANATIONS. NE vous approchez PAS trop de l’arc. Utilisez des verres correcteurs si nécessaire pour rester à une distance raisonnable de l’arc. LISEZ et respectez la fiche signalétique et l’étiquette d’avertissement qui apparaît sur tous les contenants de matériaux de soudage. UTILISEZ SUFFISAMMENT D’AÉRATION ou d’échappement près de l’arc, ou les deux, pour garder les émanations et les gaz à l’écart de votre zone de respiration et de la zone générale. DANS UNE GRANDE SALLE OU À L’EXTÉRIEUR, une ventilation naturelle peut être adéquate si vous gardez la tête à bonne distance des émanations (Voir ci-dessous). UTILISEZ UNE AÉRATION NATURELLE ou des ventilateurs pour éloigner les émanations de votre visage. Si vous présentez des symptômes inhabituels, consultez votre superviseur. Il se peut que l’atmosphère de soudage et le système de ventilation doivent être vérifiés.

PROTÉGEZ vos yeux et votre visage avec un masque pour soudeurs correctement ajusté et avec une plaque filtrante appropriée (voir ANSI Z49.1). PROTÉGEZ votre corps contre les projections de soudure et les arcs électriques avec des vêtements de protection, y compris des vêtements de laine, un tablier ignifuge, des gants, des leggings de cuir et des bottes hautes. PROTÉGEZ les autres contre les particules de soudure, les éclairs et les reflets avec des écrans protecteurs ou des barrières. DANS CERTAINS ESPACES, une protection contre le bruit peut être appropriée. ASSUREZ-VOUS que l’équipement de protection est en bon état. Portez également des lunettes de sécurité dans la zone de travail EN TOUT TEMPS.

SITUATIONS PARTICULIÈRES

NE PAS SOUDER OU COUPER les contenants ou les matériaux qui avaient auparavant été en contact avec des substances dangereuses, à moins qu’ils ne soient adéquatement nettoyés. Cela est extrêmement dangereux. NE PAS SOUDER OU COUPER les pièces peintes ou plaquées à moins que des précautions particulières ne soient prises quant à la ventilation. Elles peuvent libérer des émanations ou des gaz très toxiques. Mesures de précaution supplémentaires PROTÉGEZ les bouteilles de gaz comprimé contre la chaleur excessive, les chocs mécaniques et les arcs; fixez les bouteilles pour qu’elles ne tombent pas. ASSUREZ-VOUS que les bouteilles ne sont jamais mises à la terre et qu’elles ne font pas partie d’un circuit électrique. RETIREZ tous les risques d’incendie potentiels de la zone de soudure. AYEZ TOUJOURS UN ÉQUIPEMENT DE LUTTE CONTRE LES INCENDIES À DISPOSITION POUR UNE UTILISATION IMMÉDIATE ET SACHEZ

AVERTISSEMENT : Respirer l’échappement de

moteur diesel vous expose à des produits chimiques reconnus par l’État de la Californie pour causer le cancer et des anomalies congénitales ou d’autres dommages à la reproduction.

• Toujours démarrer et faire fonctionner le moteur dans un endroit bien aéré.

• Si l’endroit n’est pas bien aéré, évacuez l’échappement à l’extérieur.

• Ne modifiez et n’altérez pas le système d’échappement.

• Ne faites pas tourner le moteur au ralenti, sauf si nécessaire. Pour en savoir plus, consultez le site www.P65 warnings.ca.gov/diesel AVERTISSEMENT : Ce produit, lorsqu’il est utilisé pour le soudage ou le découpage, produit des émanations ou des gaz contenant des produits chimiques reconnus par l’État de la Californie pour causer des anomalies congénitales et, dans certains cas, un cancer. (Code de santé et de sécurité de la Californie section 25249.5 et suivantes)

AVERTISSEMENT : Cancer and Reproductive Harm www.P65warnings.ca.gov

LE SOUDAGE À L’ARC PEUT ÊTRE DANGEREUX. PROTÉGEZ-VOUS ET D’AUTRES PERSONNES CONTRE DES BLESSURES GRAVES OU MORTELLES. GARDEZ LES ENFANTS À L’ÉCART. LES PORTEURS DE STIMULATEURS CARDIAQUES DOIVENT CONSULTER LEUR MÉDECIN AVANT D’UTILISER LE PRODUIT. Lisez et comprenez les faits saillants de sécurité suivants. Pour des renseignements supplémentaires sur la sécurité, il est fortement recommandé d’acheter une copie du document « Sécurité dans les procédures de soudure et de la coupe – Norme ANSI Z49.1 » de l’American Welding Society, P.O. Box 351040, Miami, Floride 33135 ou de la norme CSA W117.2. Une copie gratuite du livret « Sécurité pour le soudage à l’arc » E205 est disponible auprès de Lincoln Electric Company, 22801 St. Clair Avenue, Cleveland, Ohio 44117-1199. ASSUREZ-VOUS QUE TOUTES LES PROCÉDURES D’INSTALLATION, D’UTILISATION, D’ENTRETIEN ET DE RÉPARATION SONT EFFECTUÉES UNIQUEMENT PAR DES PERSONNES QUALIFIÉES.

1.a. Éteignez le moteur avant de procéder au dépannage et à l’entretien, à moins que le travail d’entretien ne l’exige. 1.b. Faites fonctionner les moteurs dans des zones ouvertes et bien aérées ou ventilez les émanations d’échappement du moteur vers l’extérieur. 1.c. Ne faites pas d’appoint de carburant à proximité d’un arc de soudage ou d’une flamme nue, ou lorsque le moteur est en marche. Coupez le moteur et laissez-le refroidir avant de le ravitailler en carburant afin d’empêcher tout carburant renversé de s’évaporer et de s’enflammer au contact des pièces chaudes du moteur. Évitez de renverser du carburant lors remplissage du réservoir. Si du carburant a été renversé, essuyez-le, et ne démarrez pas le moteur tant que les vapeurs de carburant n’ont pas été éliminées. 1.d. Gardez toutes les protections ainsi que tous les couvercles et dispositifs de sécurité en position et en bon état. Gardez les mains, les cheveux, les vêtements et les outils loin des courroies en V, des engrenages, des ventilateurs et de toutes les autres pièces mobiles lors de l’amorçage, de l’utilisation ou de la réparation de l’équipement. 1.e. Dans certains cas, il peut être nécessaire de retirer les dispositifs de sécurité pour effectuer l’entretien requis. Retirez les dispositifs de protection uniquement si nécessaire et replacez-les lorsque l’entretien nécessitant leur retrait est terminé. Soyez toujours vigilant lorsque vous travaillez près des pièces mobiles. 1.f. Ne mettez pas vos mains près du ventilateur du moteur. Ne tentez pas de contourner le régulateur ou le tendeur en appuyant sur les tiges de commande de l’accélérateur pendant que le moteur tourne. 1 g. Pour éviter de démarrer accidentellement les moteurs à essence lors de la mise en marche du moteur ou du générateur de soudage pendant le travail d’entretien, débranchez les fils de bougie, le capuchon du distributeur ou le fil magnéto, selon le cas. 1.h. Pour éviter d’être ébouillanté, ne retirez pas le capuchon de la pression du radiateur lorsque le moteur est chaud. 1.i. Utiliser un générateur à l’intérieur PEUT VOUS TUER EN QUELQUES MINUTES. 1.j. L’échappement du générateur contient du monoxyde de carbone. Il s’agit d’un poison que vous ne pouvez ni voir ni sentir. 1.k. NE l’utilisez JAMAIS dans la maison ou le garage MÊME SI les portes et les fenêtres sont ouvertes. 1.l. Utilisez-le uniquement à L’EXTÉRIEUR, loin des fenêtres, portes et trappes de ventilation. 1.m. Évitez les autres risques de générateur. LIRE LE MANUEL AVANT UTILISATION.

LES CHAMPS ÉLECTRIQUES ET

2.a. Le courant électrique qui circule dans un conducteur crée des champs électromagnétiques localisés. Le courant de soudage crée des champs électromagnétiques autour des câbles de soudage et des appareils à souder 2.b. Les champs électromagnétiques peuvent interférer avec certains stimulateurs cardiaques, et les soudeurs qui portent un stimulateur cardiaque doivent consulter leur médecin avant de souder. 2.c. L’exposition aux champs électromagnétiques dans le soudage peut avoir d’autres effets sur la santé qui ne sont pas connus. 2.d. Tous les soudeurs doivent utiliser les procédures suivantes afin de réduire au minimum l’exposition aux champs électromagnétiques provenant du circuit de soudage :SÉCURITÉ

Sécurité 03 de 04 - 10/08/2021 2.d.1. Acheminez l’électrode et les câbles de travail ensemble – fixez- les avec du ruban lorsque possible. 2.d.2. N’enroulez jamais l’électrode autour de votre corps. 2.d.3. Ne placez pas votre corps entre l’électrode et les câbles de travail. Si le câble de l’électrode est sur votre côté droit, le câble de travail doit également être sur votre côté droit. 2.d.4. Connectez le câble de travail à la pièce à souder, le plus près possible de la zone de soudage. 2.d.5. Ne travaillez pas à proximité de la source d’alimentation de soudage.

ÉLECTRIQUES PEUVENT TUER. 3.a. L’électrode et les circuits de travail (ou de mise à la terre) sont électriquement « chauds » lorsque la soudeuse est allumée. Ne touchez pas ces pièces « chaudes » avec votre peau nue ou vos vêtements mouillés. Portez des gants secs et sans trou pour vous isoler les mains. 3.b. Isolez-vous du travail et du sol à l’aide d’une isolation sèche. Assurez-vous que l’isolant est suffisamment grand pour couvrir toute votre zone de contact physique avec la pièce travaillée et le sol. En plus des précautions de sécurité normales, si le soudage doit être effectué dans des conditions dangereuses du point de vue électrique (dans des endroits humides ou lors du port de vêtements mouillés, sur des structures métalliques comme des planchers, des grilles ou des échafaudages, lorsqu’il y a un risque élevé de contact inévitable ou accidentel avec le travail ou le sol), utilisez l’équipement suivant :

• Soudeuse à tension constante (fil) semi-automatique c.c.

• Soudeuse manuelle (bâtonnet) c.c.

• Soudeuse c.a. avec contrôle de tension réduite. 3.c. Dans le soudage par fil semi-automatique ou automatique, l’électrode, le dévidoir d’électrode, la tête de soudage, la buse ou le pistolet de soudage semi- automatique sont également « chauds » du point de vue électrique. 3.d. Assurez-vous toujours que le câble de travail fait une bonne connexion électrique avec le métal soudé. La connexion doit être aussi près que possible de la zone soudée. 3.e. Reliez à la terre la pièce travaillée ou le métal à souder sur une bonne prise de terre. 3.f. Maintenez le porte-électrode, la pince de travail, le câble de soudage et l’appareil de soudage en bon état de fonctionnement sécuritaire. Remplacez l’isolant endommagé. 3.g. Ne trempez jamais l’électrode dans l’eau pour le refroidissement. 3.h. Ne touchez jamais simultanément de parties sous tension des porte-électrodes connectés à deux soudeuses parce que la tension entre les deux peut être le total de la tension de circuit ouverte des deux soudeuses. 3.i. Lorsque vous travaillez au-dessus du niveau du plancher, utilisez une ceinture de sécurité pour vous protéger contre une chute si vous subissez un choc. 3.j. Consultez aussi les Sections 6.c. et 8.

4.a. Utilisez un écran avec le filtre approprié et des plaques de recouvrement pour protéger vos yeux contre les étincelles et les rayons d’arc lors du soudage ou de l’observation d’un soudage à arc ouvert. L’écran facial et le filtre doivent être conformes à la norme ANSI Z87. Normes I. 4.b. Utilisez des vêtements appropriés fabriqués à partir de matériaux durables résistants aux flammes pour protéger votre peau et celle de vos assistants contre les rayons d’arc. 4.c. Protégez les autres membres du personnel à proximité avec un écran ininflammable approprié et/ou avertissez-les de ne pas regarder l’arc et de ne pas s’exposer aux rayons d’arc ou aux projections ou au métal chauds.

5.a. Le soudage peut produire des émanations et des gaz dangereux pour la santé. Évitez de respirer ces émanations et gaz. Lorsque vous soudez, gardez la tête à bonne distance des émanations. Utilisez suffisamment d’aération et/ou d’échappement au niveau de l’arc pour maintenir les émanations et les gaz à bonne distance de votre zone de respiration et de la zone générale. Lors de la soudure de revêtements durs (voir les instructions sur le contenant ou la FDS) ou sur le plomb ou l’acier cadmié et autres métaux ou revêtements qui produisent des émanations de fumées hautement toxiques, limitez l’exposition autant que possible et maintenez-la au-dessous des limites TLV de l’ACGIH et PEL de l’OSHA en utilisant l’échappement disponible sur place ou une ventilation mécanique, à moins que les évaluations de l’exposition n’indiquent autres mesures. Dans les espaces clos ou dans certaines circonstances, à l’extérieur, un respirateur peut être requis. Des précautions supplémentaires sont également requises lors du soudage sur l’acier galvanisé.

5. b. Le fonctionnement de l’équipement de contrôle des émanations de soudage

est affecté par divers facteurs, notamment l’utilisation et le positionnement adéquats de l’équipement, l’entretien de l’équipement ainsi que la procédure et l’application spécifiques de soudage. Le niveau d’exposition des travailleurs doit être vérifié lors de l’installation et périodiquement par la suite pour être certain qu’il se situe dans les limites TLV de l’ACGIH et PEL de l’OSHA applicables. 5.c. Ne soudez pas dans des endroits près des émanations d’hydrocarbures chlorés provenant des opérations de dégraissage, de nettoyage ou de pulvérisation. La chaleur et les rayons d’arc peuvent réagir avec des émanations de solvant pour former des phosgènes, un gaz très toxique et d’autres produits irritants. 5.d. Les gaz de protection utilisés pour le soudage à l’arc peuvent déplacer l’air et causer des blessures ou la mort. Utilisez toujours une ventilation adéquate, surtout dans les espaces confinés, pour assurer que l’air respiré est sain. 5.e. Lisez et comprenez les instructions du fabricant pour cet équipement et les consommables à utiliser, y compris la fiche de données de sécurité (FDS), et suivez les pratiques de sécurité de votre employeur. Les formulaires de FDS sont disponibles auprès de votre distributeur de soudage ou du fabricant. 5.f. Voir aussi l’article 1.b.SÉCURITÉ

Sécurité 04 de 04 - 10/08/2021

6.a. Éliminez les risques d’incendie de la zone de soudure. Si cela n’est pas possible, couvrez-les pour empêcher les étincelles de soudage de provoquer un incendie. Rappelez-vous que les étincelles et les matériaux chauds du soudage peuvent facilement passer par de petites fissures et ouvertures dans des zones adjacentes. Évitez de souder près des conduites hydrauliques. Ayez un extincteur facilement disponible. 6.b. Lorsque des gaz comprimés doivent être utilisés sur le chantier, des précautions particulières doivent être prises pour prévenir les situations dangereuses. Consultez la section « Sécurité de la soudure et de la coupe » (norme ANSI Z49.1) et les informations d’utilisation de l’équipement utilisé. 6.c. Lorsqu’il n’y a pas de soudure, assurez-vous qu’aucune partie du circuit de l’électrode ne touche la pièce travaillée ou le sol. Un contact accidentel peut provoquer une surchauffe et causer un incendie. 6.d. Ne chauffez, ne coupez et ne soudez pas des réservoirs, des barils ou des contenants jusqu’à ce que les mesures appropriées aient été prises pour s’assurer que ces procédures ne causeront pas d’émanations inflammables ou toxiques provenant des substances à l’intérieur. Ils peuvent causer une explosion même s’ils ont été « nettoyés ». Pour de plus amples renseignements, veuillez acheter « Pratiques sécuritaires recommandées pour la préparation et la coupe des contenants et des canalisations qui ont contenu des substances dangereuses », AWS F4.1 de la American Welding Society (voir l’adresse ci-dessus). 6.e. Ventilez les moulages ou les contenants creux avant de les chauffer, de les couper ou de les souder. Ils peuvent exploser. 6.f. L’arc de soudage émet des étincelles et des projections. Portez des vêtements de protection sans huile comme des gants en cuir, une chemise épaisse, des pantalons sans revers, des chaussures hautes et une casquette sur vos cheveux. Portez des bouchons d’oreille lors de la soudure en position inhabituelle ou dans des endroits confinés. Portez toujours des lunettes de sécurité avec des écrans latéraux lorsque vous êtes dans une zone de soudage. 6.g. Branchez le câble de travail à la pièce travaillée aussi près que possible de la zone de soudure. Les câbles de travail raccordés à la charpente du bâtiment ou à d’autres endroits éloignés de la zone de soudure augmentent le risque que le courant de soudure passe par des chaînes de levage, des câbles de grue ou d’autres circuits imprévus. Cela peut causer des incendies ou surchauffer les chaînes ou les câbles jusqu’à ce qu’ils connaissent une défaillance. 6.h. Voir aussi l’article 1.c. 6.I. Lisez et respectez la norme NFPA 51B « Norme pour la prévention des incendies pendant la soudure, la coupe et les autres travaux chauds (Standard for Fire Prevention During Welding, Cutting and Other Hot Work) », disponible auprès de NFPA, 1 Batterymarch Park, po box 9101, Quincy, MA 022690-9101. 6.j. N’utilisez pas une source d’alimentation de soudage pour la décongélation des tuyaux.

ELLE EST ENDOMMAGÉE. 7.a. Utilisez uniquement des bouteilles de gaz comprimé contenant le gaz de protection approprié pour le procédé utilisé et les régulateurs d’exploitation adéquats conçus pour le gaz et la pression utilisés. Tous les flexibles, raccords, etc. doivent convenir à l’application et être bien entretenus. 7.b. Gardez toujours les bouteilles en position verticale fermement attachées à un cadre de support mobile ou à un support fixe. 7.c. Les bouteilles doivent être situées :

• Loin des zones où elles peuvent être heurtées ou soumises à des dommages physiques.

• À une distance sécuritaire de la soudure à l’arc ou des opérations de coupe et de toute autre source de chaleur, d’étincelles ou de flammes. 7.d. Ne laissez jamais l’électrode, le porte-électrode ou toute autre pièce « chaude » du point de vue électrique toucher une bouteille. 7.e. Gardez la tête et le visage à bonne distance de la sortie de la vanne de la bouteille lorsque vous ouvrez la valve de la bouteille. 7.f. Les capuchons de protection des vannes doivent toujours être en place et serrés à la main, sauf lorsque la bouteille est utilisée ou connectée pour utilisation. 7.g. Lisez et suivez les instructions sur les bouteilles de gaz comprimé, l’équipement connexe et la publication CGA P-l, « Précautions pour la manipulation sécuritaire des gaz comprimés en bouteilles (Precautions for Safe Handling of Compressed Gases in Cylinders) », disponible auprès de la Compressed Gas Association, 14501 George Carter Way Chantilly, VA 20151.

8.a. Éteignez l’alimentation d’entrée à l’aide du commutateur de débranchement à la boîte de fusibles avant de travailler sur l’équipement. 8.b. Installez l’équipement conformément au Code national de l’électricité des États- Unis, à tous les codes locaux et aux recommandations du fabricant. 8.c. Assurez la mise à la terre de l’équipement conformément au Code national de l’électricité des États-Unis et aux recommandations du fabricant.

Consultez http://www.lincolnelectric.com/safety pour des consignes de sécurité supplémentaires.TABLE DE SOUDAGE PORTATIVE

PRÉCAUTIONS DE SÉCURITÉ

, AVERTISSEMENT N’essayez pas d’utiliser cet équipement avant d’avoir lu attentivement tous les manuels d’utilisation et d’entretien fournis avec votre machine. Ils comprennent des précautions de sécurité importantes ainsi que des instructions d’utilisation et d’entretien détaillées. Risque d’INCENDIE OU D’EXPLOSION

• Ne pas utiliser près de matières inflammables ou combustibles. • N’utiliser la table portative que pour les applications recommandées.

S’IL TOMBE, L’ÉQUIPEMENT peut causer des blessures.

• i. Ne pas dépasser le poids maximal de la table. Répartir uniformément la charge sur la surface.
• ii. Ne vous tenez pas debout, ne vous asseyez pas et ne montez pas sur la table. • iii. Ne pas utiliser la table sur une surface inégale où elle pourrait basculer. • iv. Si la table doit être utilisée sur une pente, ajuster la hauteur des pieds de manière à ce que le dessus de table soit de niveau.
• v. Tenir l’équipement et les pièces éloignés des bords de la table pour éviter que des objets tombent. LES PIÈCES MOBILES peuvent causer des blessures.

• Se tenir à l’écart des pièces mobiles.
• Se tenir à l’écart des points de pincement comme les rouleaux d’entraînement. Seul le personnel qualifié doit installer, utiliser ou entretenir cet équipement. , AVERTISSEMENT Les DÉCHARGES ÉLECTRIQUES peuvent tuer.

• Ne touchez pas les pièces sous tension comme les bornes de sortie ou le câblage interne. • Isolez-vous du travail et du sol.
• Portez toujours des gants isolants secs.

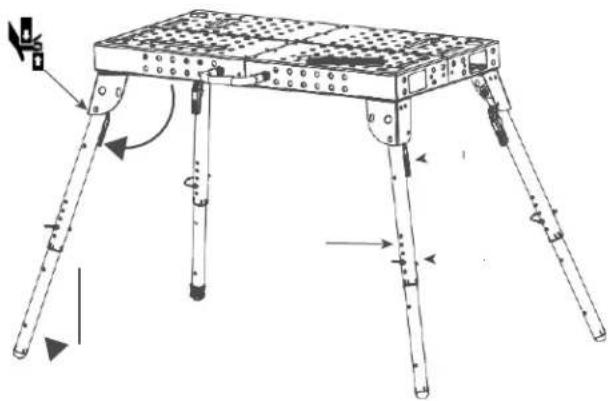

CONFIGURER LA TABLE Pour assurer la bonne configuration de la table de soudage portative : • Dépliez les pieds et vérifiez que toutes les goupilles de charge à ressort sont engagées.

• Insérez les goupilles de verrouillage dans chaque pied (expédiées en position lâche). • S’assurer que la table est de niveau avec toutes les goupilles de verrouillage des pieds engagées avant l’utilisation. Les directives suivantes assureront une utilisation appropriée de la table de soudage portative :

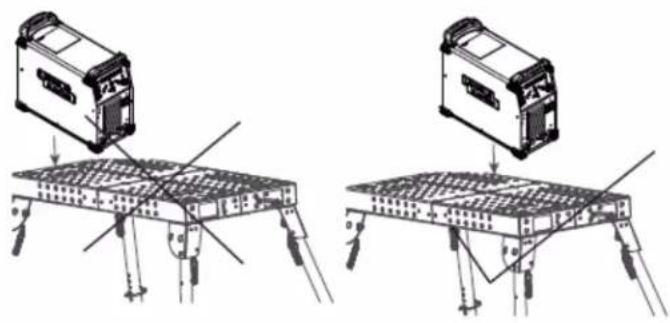

• Ne pas dépasser le poids maximal de la table. Répartir uniformément la charge sur la surface.
• Ne pas utiliser la table sur une surface inégale où elle pourrait basculer.
• Si la table doit être utilisée sur une pente, ajuster la hauteur des pieds de manière à ce que le dessus de table soit de niveau.
• Tenir l’équipement et les pièces éloignés des bords de la table pour éviter que des objets tombent.
• Inspecter la table avant chaque utilisation pour vous assurer qu’elle ne comporte pas de pièces desserrées et qu’elle est en bon état de fonctionnement. Vérifier s’il y a des boulons desserrés, des ergots partiellement engagés ou des dommages.
• Serrer les écrous au couple approprié.

• Utiliser le boulon de mise à la terre fourni pour raccorder la table de soudage à une bonne mise à la terre conformément aux codes nationaux, provinciaux et locaux. Table de levage et de transport REMARQUE : La table de soudage portative DOIT ÊTRE SOULEVÉE PAR DEUX PERSONNES.
• S’assurer que la poignée est bien placée au ras de la surface de la table et qu’elle est bien fixée avant de la transporter.
• Retirer tous les articles de la surface de la table avant de la plier ou de la déplacer.
• S’assurer qu’il y a un chemin dégagé avant de déplacer la table de transport.
• NE PAS laisser tomber la table. , AVERTISSEMENT LES PIÈCES CHAUDES peuvent causer des brûlures.
• Ne touchez pas les pièces chaudes à mains nues.

• Laisser l’équipement refroidir avant d’y travailler.

• Pour manipuler des pièces chaudes, utilisez les outils appropriés ou portez des gants et des vêtements de soudage épais et isolés pour éviter les brûlures.TABLE DE SOUDAGE PORTATIVE

(RÉGLABLE) De 26,5 à 37,0 po lorsque les pieds sont ouverts, 8,5 po lorsque les pieds sont fermés.

CAPACITÉ DE POIDS MAXIMALE

500 lb lorsque le poids est réparti uniformément, charge ponctuelle de 350 lb.

(M6 à filetage automatique)

Étape 1 Pièces nécessaires

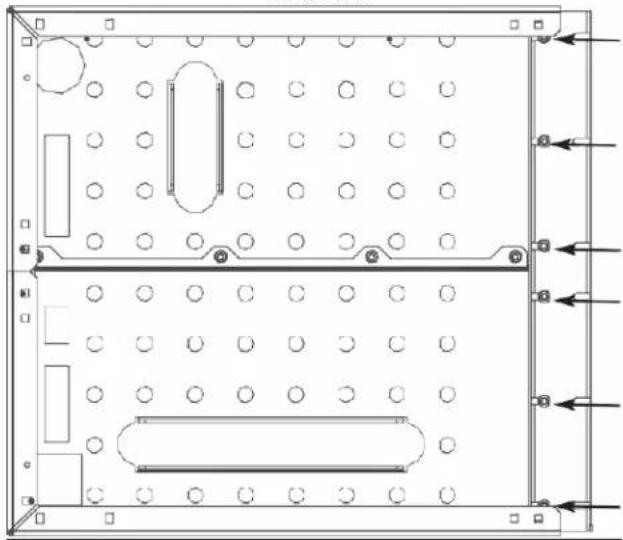

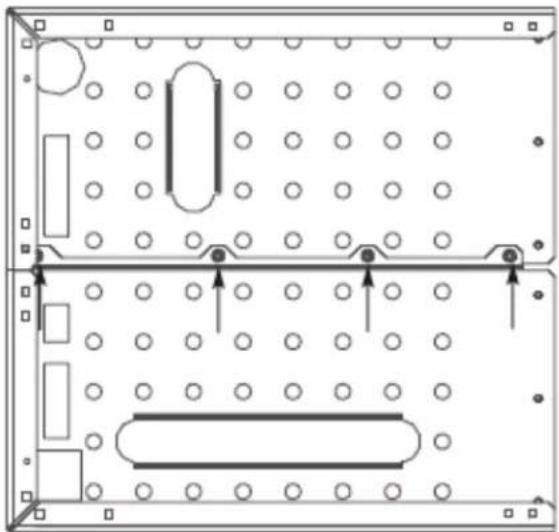

• N (x 4) Sur une surface PLANE, placer les goujons filetés de la partie C du dessus de table dans le trou de fente à languette de la partie A. Fixer avec des écrous légèrement serrés (N). Ne pas serrer. IMAGE A.1

Étape 2 Pièces nécessaires

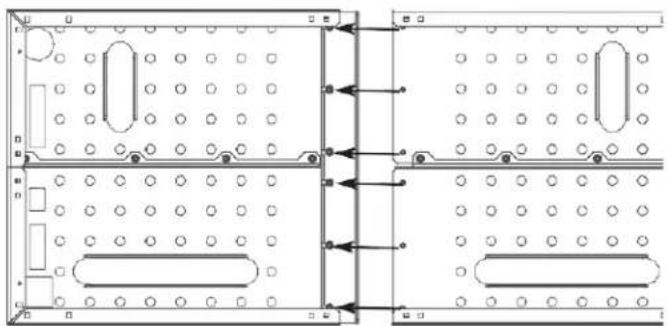

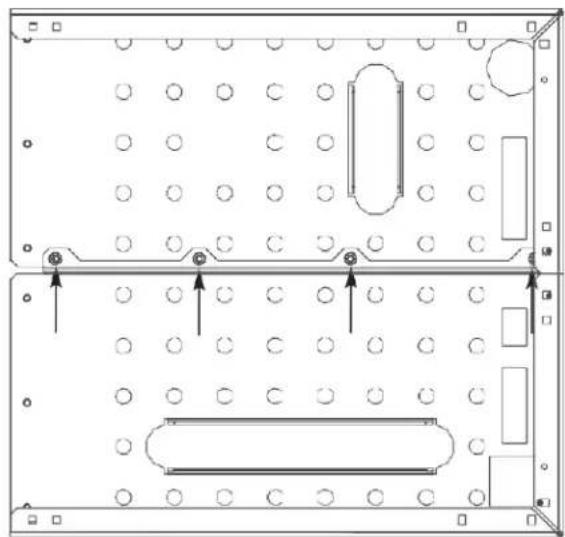

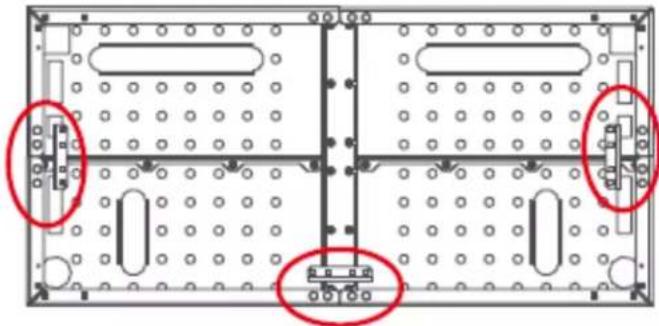

• N (x 4) Répéter l’étape (1) avec les parties supérieures B et D. IMAGE A.2 Étape 3 Pièces nécessaires

Glisser le support (E) sur l’assemblage à partir de l’étape 1. Fixer légèrement les écrous. IMAGE A.3

Étape 4 Pièces nécessaires

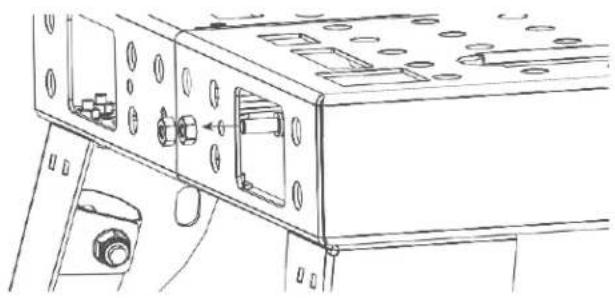

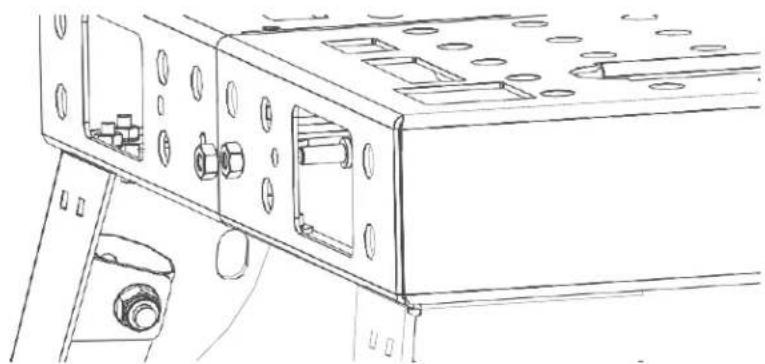

A-3 Glisser l’assemblage de l’étape 2 dans le support (E). Fixer légèrement les écrous.

A-4 Étape 5 Pièces nécessaires

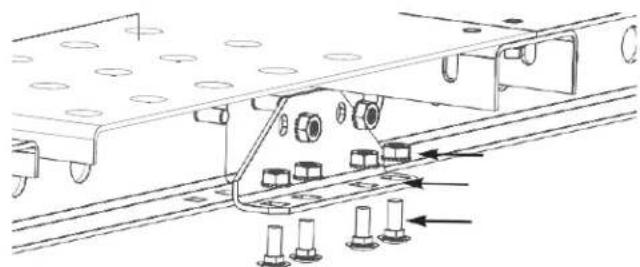

Sur le côté intérieur de la table, glisser le support latéral (F) dans les goujons filetés. Fixer légèrement avec des écrous de blocage (N). Insérer les boulons de carrosserie (O) à travers le support et le bord inférieur du plateau. Fixer avec des écrous légèrement serrés (N). IMAGE A.5

Étape 6 Pièces nécessaires

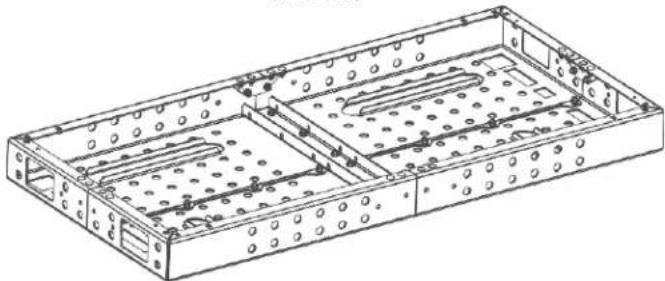

Répéter l’étape 5 avec les trois côtés restants du plateau. IMAGE A.6 Étape 7 Serrez graduellement tous les écrous entre 50 et 56 po-lb. Le plateau de table est maintenant terminé. IMAGE A.7

Étape 8 Pièces nécessaires

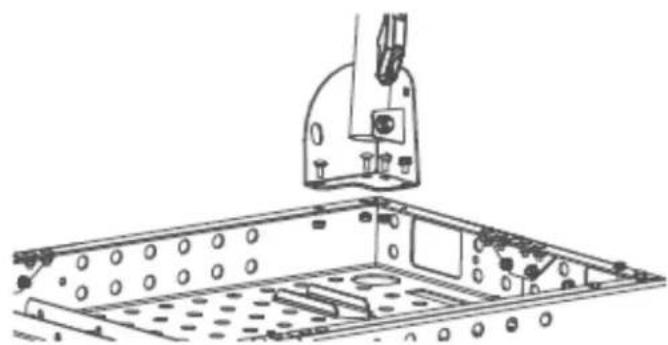

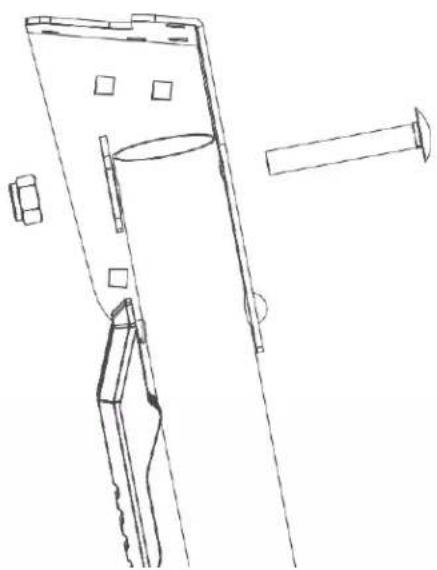

Assembler les composants du pied. Fixer avec un boulon (M) et un écrou (L). IMAGE A.8

A-5 Étape 9 Pièces nécessaires

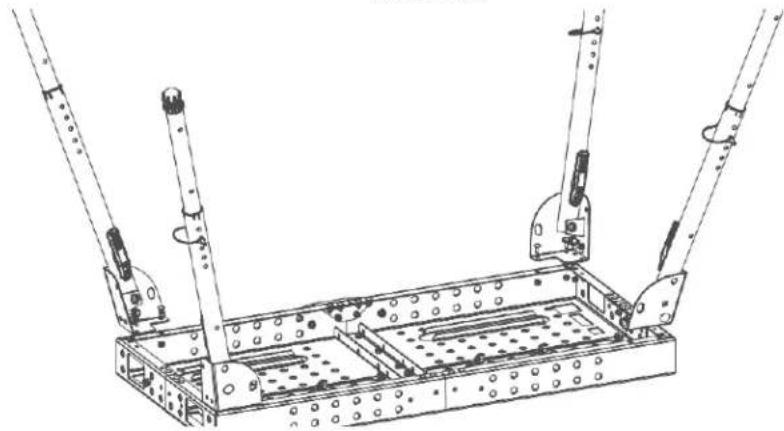

Répéter l’étape 8 avec les trois autres composants du pied. Étape 10 Pièces nécessaires

• Assemblage du pied (x 1)

Aligner les trous de boulon du support du pied de manière à ce que les pieds pivotent le long des côtés longs de la table. Monter le pied de table sur la table avec les boulons de carrosserie (O) et les écrous de blocage (N). Dans le trou circulaire restant, fixer avec un boulon autotaraudant (P). Serrer les écrous à un couple de 50 à 56 po-lb. IMAGE A.9

Step 11 Pièces nécessaires

• Assemblage du pied (x 3)

Répéter l’étape 10 avec les trois autres pieds de la table. IMAGE A.10 Étape 12 Pièces nécessaires

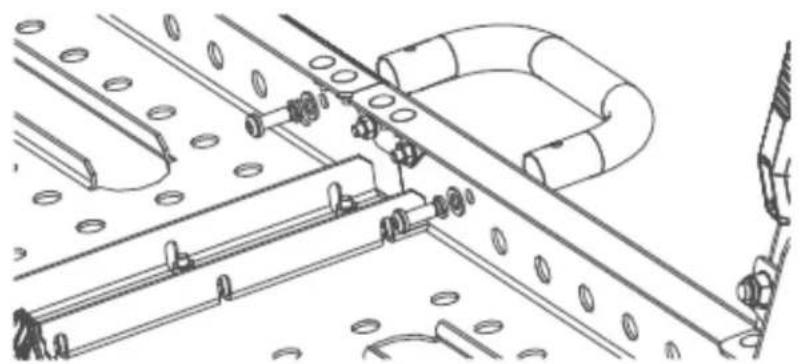

Fixer la poignée de transport sur le côté long de la table ou sur le côté court pour l’utiliser avec la trousse de roue en option. Serrer les boulons jusqu’à ce que la poignée soit solidement fixée.

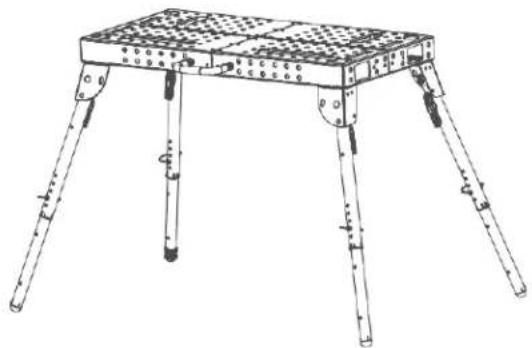

A-6 Étape 13 Retourner soigneusement la table à la verticale pour la placer sur les pieds. Vérifier s’il y a des écrous ou des raccords desserrés. IMAGE A.12

Étape 14 Pièces nécessaires

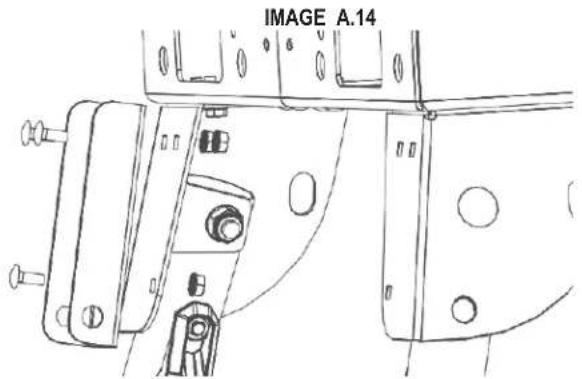

Fixer l'ensemble de goujon de mise à la terre.

Clé des pièces de la trousse de roue

Étape 1 Pièces nécessaires

Fixer le support (B) avec les boulons (C) et les écrous (D) sur le support de pied. Répéter sur le côté adjacent. IMAGE A.14

REMARQUE : Trous de support avec côtés plats pour faire face vers l’extérieur. Étape 2 Pièces nécessaires

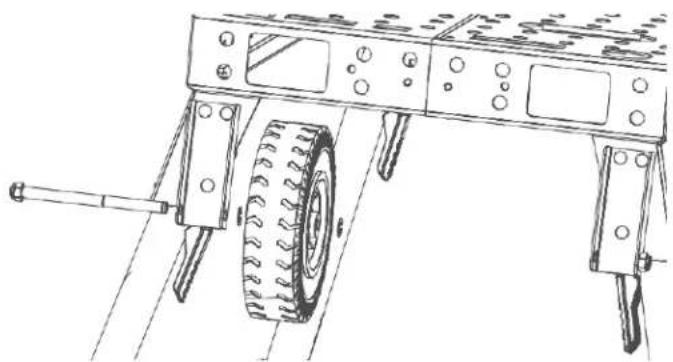

• G (x 4) Insérer l’essieu (E) dans le support de montage et l’agrafe (G) dans les roues (A). Répéter sur le côté adjacent.

FONCTIONNEMENT B-1 FONCTIONNEMENT B Précautions de sécurité Le fabricant n’accepte aucune responsabilité pour les dommages causés au produit par le défaut de respecter les consignes de sécurité et autres instructions contenues dans le présent manuel, les modifications apportées à l’équipement ou par négligence lors de l’installation, de l’utilisation, de l’entretien, et de la réparation du produit mentionné sur la couverture du présent document et des accessoires correspondants. Les conditions de travail spécialisées ou les accessoires utilisés peuvent nécessiter des consignes de sécurité supplémentaires. Communiquez immédiatement avec votre fournisseur si vous détectez un danger potentiel lors de l’utilisation du produit. , AVERTISSEMENT Le fonctionnement de l’équipement de contrôle des émanations de soudage est affecté par divers facteurs, notamment l’utilisation et le positionnement adéquats de l’équipement, l’entretien de l’équipement ainsi que la procédure et l’application spécifiques de soudage. Le niveau d’exposition des travailleurs doit être vérifié lors de l’installation et périodiquement par la suite, pour être certain qu’il se situe dans les limites des règlements et des lignes directrices fédérales, provinciales et/ou locales (c.-à-d. les limites PEL OSHA et TLV ACGIH aux É.-U.). Si le produit est utilisé en combinaison avec des produits ou des machines mentionnés dans les consignes de sécurité figurant dans ce manuel, les instructions de sécurité dans la documentation de ces produits s’appliquent également.

• Inspecter régulièrement le produit et vérifier qu’il n’est pas endommagé.

• Faites preuve de bon sens. Restez vigilant et faites attention à votre travail. N’utilisez pas le produit lorsque vous êtes sous l’influence de drogues, d’alcool ou de médicaments. • S’assurer que la pièce est toujours suffisamment ventilée; cela s’applique particulièrement aux espaces restreints.
• Ne jamais installer le produit devant les entrées et les sorties qui doivent être utilisées par les services d’urgence.
• S’assurer que les lieux où l’équipement est installé sont équipés de suffisamment d’extincteurs approuvés. • L’air contenant des gaz et des particules tels que des produits chimiques dangereux définis par l’OSHA, s’il est recirculé, doit être testé conformément aux réglementations et directives locales, étatiques et fédérales applicables, telles que la PEL de l’OSHA. , AVERTISSEMENT

LES GAZ peuvent être dangereux. Le soudage peut produire des émanations et des gaz dangereux pour la santé. Évitez de respirer ces émanations et gaz.

Lorsque vous soudez, gardez la tête à bonne distance des émanations. Utilisez suffisamment d’aération et/ou d’échappement au niveau de l’arc pour maintenir les émanations et les gaz à bonne distance de votre zone de respiration et de la zone générale. Lors de la soudure avec des électrodes qui nécessitent une ventilation spéciale comme l’acier inoxydable ou le revêtement dur (voir les instructions sur le contenant ou la FSSS) ou l’acier de plomb ou le cadmium et autres métaux ou revêtements qui produisent des émanations hautement toxiques, maintenir l’exposition aussi basse que possible et dans les limites TLV de l’OSHA et de l’ACGIH en utilisant l’échappement local ou la ventilation mécanique. Dans les espaces restreints ou dans certaines circonstances, un respirateur peut être requis. Des précautions supplémentaires sont également requises lors du soudage sur l’acier galvanisé. , AVERTISSEMENT Risque d’incendie! Ne jamais utiliser le produit pour extraire des particules inflammable, embrasées ou brûlantes, des solides ou des liquides. Ne jamais utiliser le produit pour filtrer des vapeurs réactives (comme l’acide chlorhydrique) ou des particules tranchantes.TABLE DE SOUDAGE PORTATIVE

B-2 UTILISATEURS Ce produit ne doit être utilisé que par des utilisateurs autorisés, formés et qualifiés. MODIFICATIONS Les modifications à ce produit, autres que celles mentionnées dans ce manuel, ne sont pas permises. Toute modification annulera la garantie du produit. FONCTIONNEMENT CONFIGURATION Pour installer la table de soudage portative, ouvrir les pieds en appuyant sur les leviers situés à l’intérieur de chaque pied et en tirant le pied vers l’arrière du support de pied jusqu’à ce que les boutons de verrouillage à ressort s’engagent. S’assurer que les boutons s’allongent complètement à travers le trou du support de pied, en verrouillant les pieds en position ouverte. MISE EN GARDE : Tenir les mains et les doigts loin des points de pincement. IMAGE B.1

La hauteur de la table peut être ajustée en appuyant sur les boutons- poussoirs à ressort sur les pieds tout en faisant glisser la partie inférieure du pied vers le haut ou vers le bas. Les boutons-poussoirs à ressort s’engagent dans les trous de positionnement fixant la longueur des pieds. Assurez-vous que les boutons-poussoirs sont complètement déployés à travers le tube supérieur du pied. Fixer les goupilles de sécurité incluses avec la table par mesure de précaution supplémentaire. IMAGE B.2 La table de soudage portative est munie d’un boulon de mise à la terre avec deux écrous qui doivent être utilisés pour connecter la table à la mise à la terre électrique. Le montant peut être monté au milieu de n’importe quel des quatre côtés de la table. Raccorder un fil de cuivre entre la borne de terre et la terre ou le bâti conformément aux codes électriques locaux et nationaux. IMAGE B.3

La table de soudage portative est dotée d’un porte-outils le long des bords des deux côtés de la table. Les outils de soudage typiques peuvent être rangés pour un accès facile.

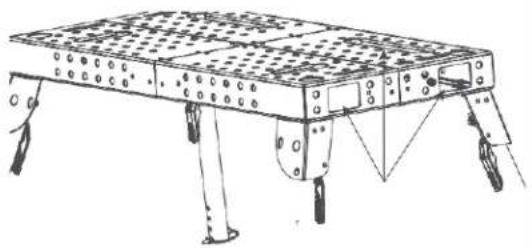

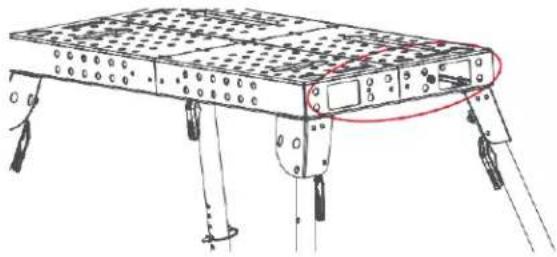

B-3 Utiliser les fenêtres sur les côtés de la table pour ranger les pinces. IMAGE B.5

Fixez le serre-câble WORK d’une soudeuse ou d’un coupe- plasma à la table près de l’endroit où le soudage ou la coupe doit avoir lieu. Les fenêtres latérales ou les fentes doivent être utilisées pour connecter la pince WORK. IMAGE B.6

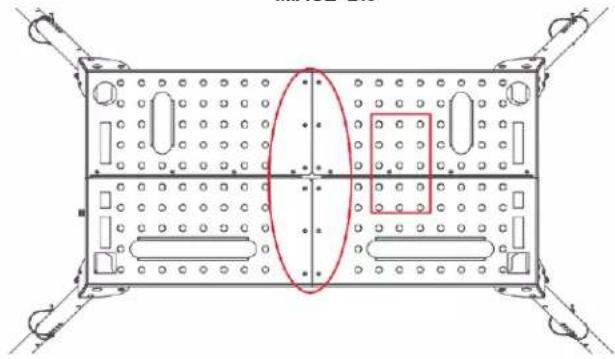

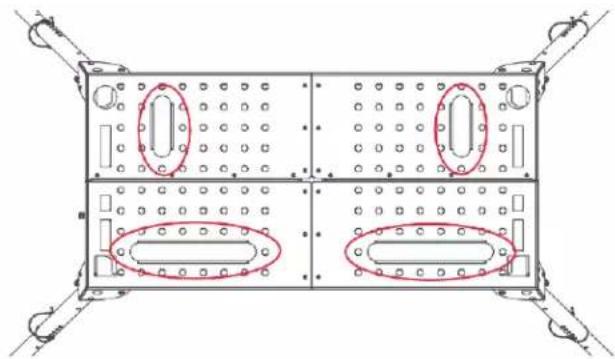

Les fentes sur le dessus de table peuvent être utilisées pour le serrage ou pour couper sur la surface de la table sans couper la table elle-même. IMAGE B.7

Les trous de 16 mm peuvent être utilisés avec des outils de fixation standards - crochets, broches, pinces, etc. La zone solide au milieu de la table peut être utilisée pour souder de plus petites pièces. IMAGE B.8

MISE EN GARDE : Tenir l’équipement ou le travail loin des bords de la table pendant l’utilisation pour éviter que des objets ne tombent de la table.

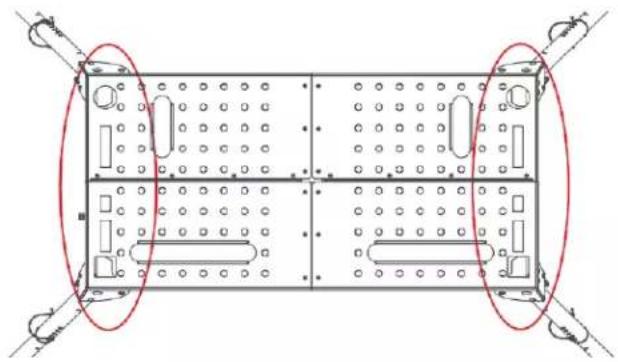

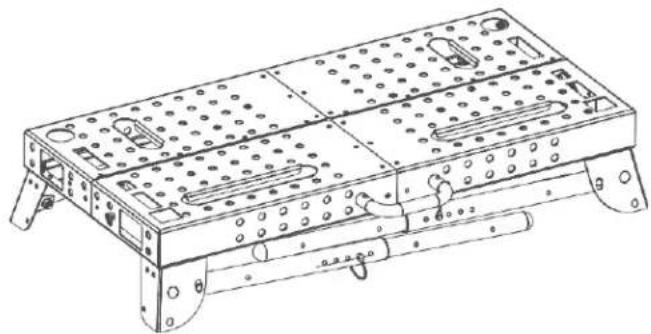

B-4 La table de soudage portative peut être pliée pour le rangement ou le transport. La poignée incluse peut être montée sur l’un des quatre côtés de la table. IMAGE B.10

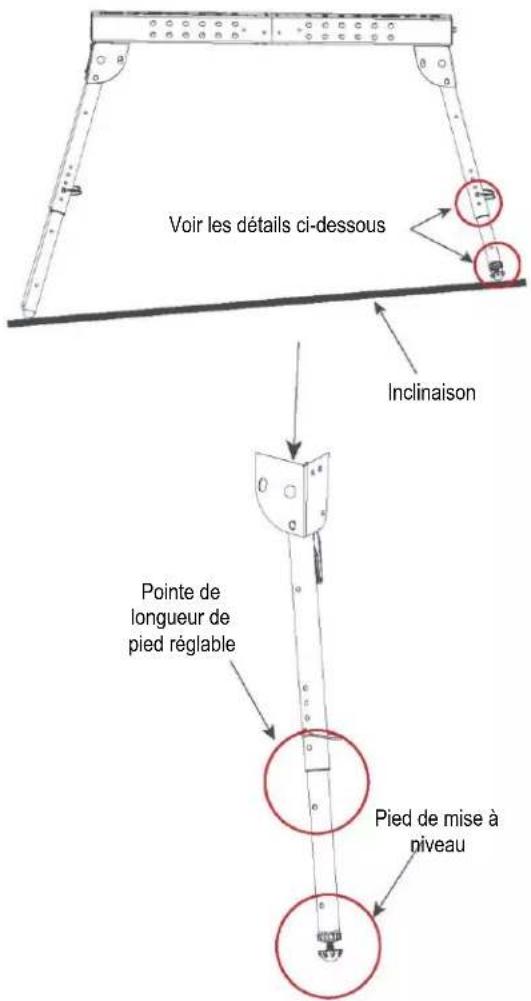

Toujours s’assurer que la table de soudage portative est de niveau pendant l’utilisation. Si elle est utilisée sur une surface inclinée, ajuster la longueur des pieds et/ou le pied de mise à niveau pour garder la surface de la table de niveau et à plat. IMAGE B.11

REMARQUE : NE PAS DÉPASSER LES LIMITES DE POIDS MAXIMALES DU TABLEAU. Pour les soudures ou les charges lourdes, supporter le poids de l’objet ou de la charge situé sur la table avec des palans ou des sangles.

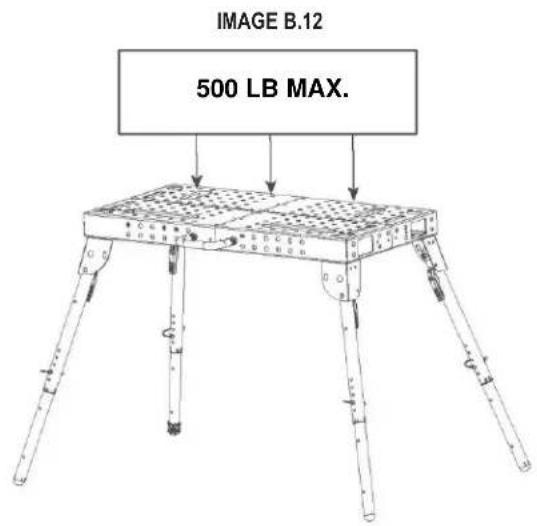

• 500 lb MAX, uniformément dispersé.

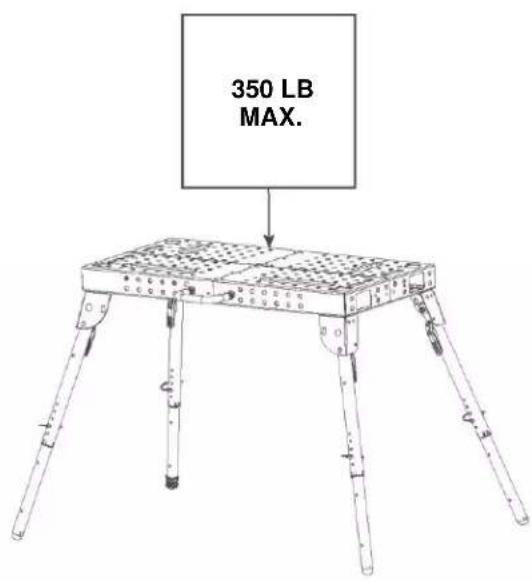

• 350 lb MAX, à tout moment sur la surface de la table. IMAGE B.12

POLITIQUE D’AIDE À LA CLIENTÈLE

The LINCOLN ELECTRIC Company fabrique et vend des équipements de soudage, des consommables et des équipements de coupe de haute qualité. Notre défi consiste à répondre aux besoins de nos clients et à dépasser leurs attentes. À l’occasion, les acheteurs peuvent demander à LINCOLN ELECTRIC des conseils ou des renseignements sur l’utilisation de nos produits. Nous répondons à nos clients en fonction des meilleurs renseignements en notre possession à ce moment-là. LINCOLN ELECTRIC n’est pas en mesure de garantir ces conseils et n’assume aucune responsabilité en ce qui concerne ces informations ou conseils. Nous déclinons expressément toute garantie de quelque nature que ce soit, y compris toute garantie d’adaptation à l’usage particulier du client, à l’égard de ces informations ou conseils. À titre de considération pratique, nous ne pouvons pas assumer la responsabilité de la mise à jour ou de la correction de ces renseignements ou conseils une fois qu’ils auront été donnés, et la fourniture d’information ou de conseils ne crée, n’étend ou ne modifie pas une garantie relativement à la vente de nos produits. LINCOLN ELECTRIC est un fabricant responsable, mais la sélection et l’utilisation de produits spécifiques vendus par LINCOLN ELECTRIC sont uniquement sous le contrôle et demeurent la seule responsabilité du client. De nombreuses variables au-delà du contrôle de LINCOLN ELECTRIC ont une incidence sur les résultats de l’application de ces types de méthodes de fabrication et d’exigences de service. Sous réserve de modification – Cette information est exacte au meilleur de nos connaissances au moment de l’impression. Veuillez visiter www.lincolnelectric.com pour toute information mise à jour. ÉQUIPEMENT DE CONTRÔLE DES ÉMANATIONS DE SOUDURE Le fonctionnement de l’équipement de contrôle des émanations de soudage est affecté par divers facteurs, notamment l’utilisation et le positionnement adéquats de l’équipement, l’entretien de l’équipement ainsi que la procédure et l’application spécifiques de soudage. Le niveau d’exposition des travailleurs doit être vérifié lors de l’installation et périodiquement par la suite pour être certain qu’il se situe dans les limites TLV de l’ACGIH et PEL de l’OSHA applicables.
