ACR2124DX - Ventilateur PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur
Marque	Philips
Modèle	ACR2124DX
Alimentation	USB Type-C, 5V == 2.0A
Puissance nominale	10 W
Diamètre des pales	144 mm
Niveau sonore maximum	≤ 59 dB(A)
Nombre de vitesses	4
Type de batterie	Lithium-ion intégrée
Autonomie	4 à 15 heures (selon vitesse)
Temps de charge	Environ 4 heures
Angle d'inclinaison	180° réglable
Fonctions spéciales	Éclairage automatique avec extinction après 60 s, arrêt automatique en basse tension
Matériaux	Plastique, métal, composants électroniques
Plage de température d'utilisation	0°C à 50°C
Garantie	2 ans
Accessoires inclus	Câble USB Type-C, manuel d'utilisation
Entretien	Nettoyer avec un chiffon doux et un détergent doux ; lubrifier le moteur après un an
Recyclage de la batterie	Batterie amovible pour mise au rebut conforme
Certifications	GB4706.1, GB4706.27

FOIRE AUX QUESTIONS - ACR2124DX PHILIPS

Comment charger le ventilateur ?

Utilisez le câble USB Type-C fourni avec un adaptateur secteur 5V == 2.0A. Branchez le câble sur le port situé à la base. Le voyant clignote pendant la charge et s'éteint une fois la batterie pleine (environ 4 heures).

Quelle est l'autonomie de la batterie ?

L'autonomie varie de 4 à 15 heures selon la vitesse sélectionnée : les vitesses plus faibles offrent une durée plus longue.

Comment régler la vitesse du ventilateur ?

Appuyez sur la touche vitesse (∞) pour passer d'une vitesse à l'autre. Il y a 4 vitesses disponibles, avec un voyant lumineux pour chaque niveau. Le ventilateur démarre toujours en vitesse 1.

Le ventilateur s'éteint tout seul, est-ce normal ?

Oui, le ventilateur possède deux fonctions : l'extinction automatique des voyants après 60 secondes d'inactivité (appuyez sur une touche pour les rallumer) et un arrêt automatique lorsque la batterie est trop faible pour la protéger.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil. Utilisez un chiffon doux imbibé d'eau savonneuse (détergent doux). Ne jamais utiliser d'alcool, d'essence ou d'autres solvants. Évitez que l'eau ne pénètre dans le moteur.

Puis utiliser le ventilateur pendant qu'il charge ?

Oui, le ventilateur peut fonctionner branché sur secteur via l'adaptateur. Il est conseillé d'utiliser les vitesses 1, 2 ou 3 pendant la charge pour éviter une surchauffe.

Comment ajuster la direction du flux d'air ?

Pour l'inclinaison, saisissez la tête du ventilateur et inclinez-la vers l'avant ou l'arrière (angle max 180°). Pour la rotation, tournez la grille avant : serrez-la (sens horaire) pour bloquer la rotation, desserrez-la (sens anti-horaire) pour permettre la rotation sous l'effet du vent.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord que la batterie est chargée (branchez le câble). Assurez-vous que la touche marche/arrêt (①) est enfoncée. Si le problème persiste, contactez le service après-vente.

Le ventilateur fait un bruit anormal, que faire ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez qu'aucun objet étranger n'est entré dans les pales. Si le bruit persiste, contactez un réparateur agréé. En usage normal, le niveau sonore est ≤ 59 dB(A).

Comment stocker le ventilateur en période d'inactivité ?

Avant de le ranger, chargez complètement la batterie. Rechargez-la une fois par mois pour éviter la décharge profonde. Nettoyez l'appareil et rangez-le dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI ACR2124DX PHILIPS

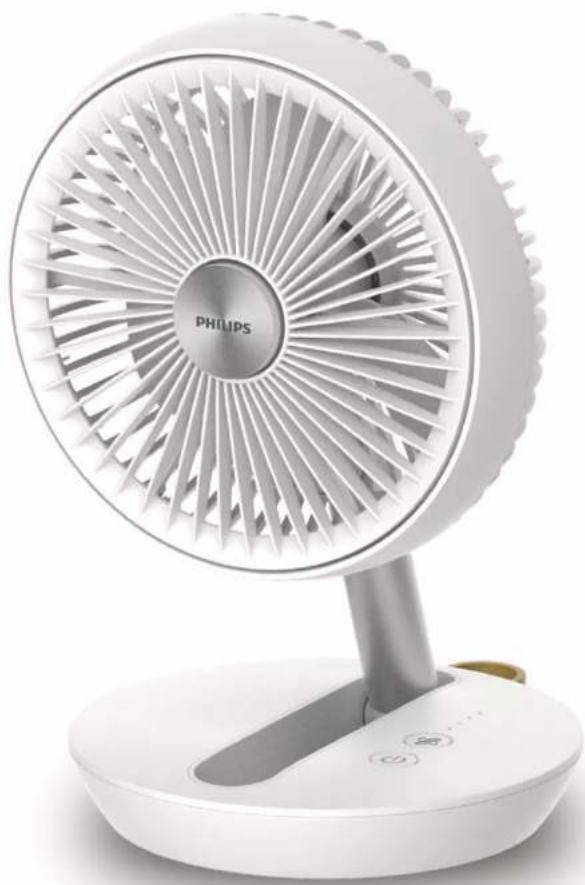

White Philips 3D fan with metallic blades and a small base, no visible text or symbols on the fan body.

内容

1 结构简图 2
2 技术参数 2
3 装箱单 2
4 功能特点 2
5 使用方法 3
6 电气原理图 4
7 注意事项 4
8 清洁与维护 4
9 故障与维修 5

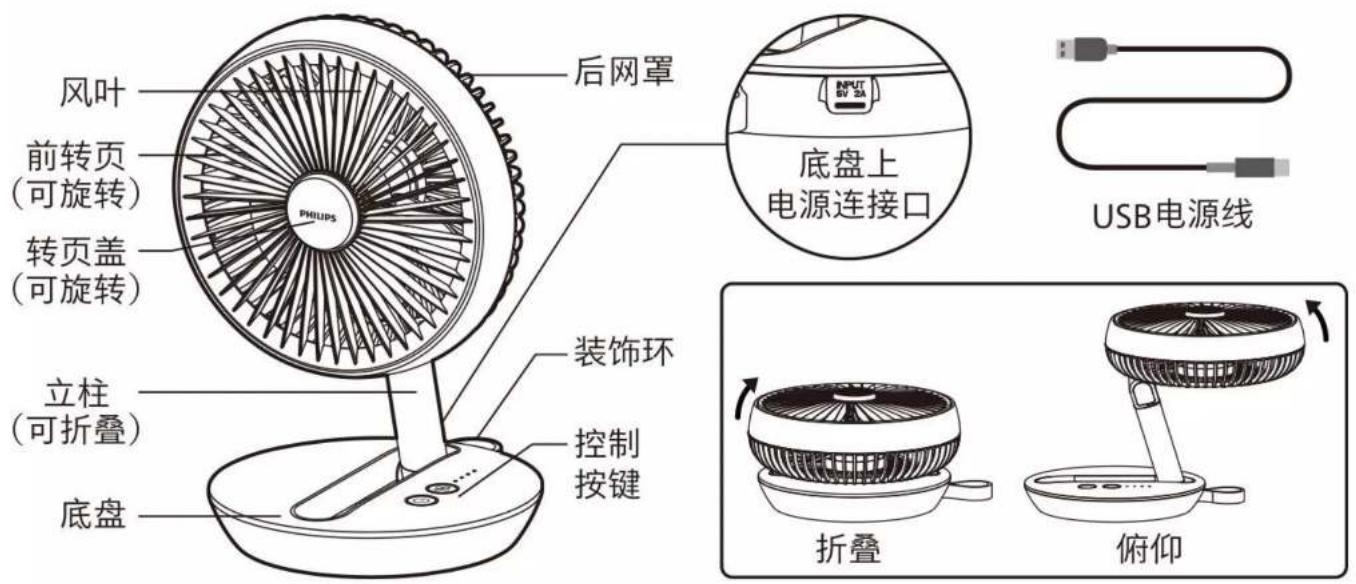

1 结构简图

2 技术参数

型号	ACR2124DX
输入	5V==2.0A
额定功率	10W
规格	144mm
噪音值	≤59dB(A)
充电时间	4小时左右
工作时间	4-15小时
备注	电子款

本产品根据国标：GB4706.1
GB4706.27 制造

3 装箱单

名称	数量	单位
风扇	1	台
USB电源线	1	根
说明书	1	本

4 功能特点

• 本机具有电子式控制功能，只需轻压按键即可；安全耐用，外型美观。
• 风速可调：4 档风速，送风量大，在炎热的夏季可为您带来舒适的生活环境。
• 折叠式设计，收藏方便；内置电池，使用方便。

5 使用方法

Pure electrical circuit lines without any symbols

充电方式

本机内置电池，电源连接口采用 TYPE-C 接口，使用配备的USB电源线连接充电头进行充电（电池无电量情况下，充满电大概需要4小时左右）；充电时指示灯闪烁，充满后指示灯停止闪烁。

注意：必须使用5V=2.0A的电源适配器。

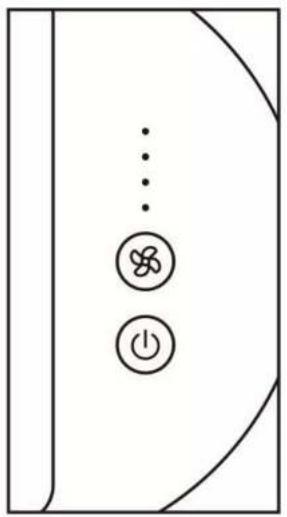

电源键“①”

按动此键，开启风扇，风扇以1档风速启动，再按动此键，关闭风扇。

注意：本产品带有自动熄灯功能，在工作状态下，60秒左右未操作任何按键情况下自动熄灯，按任意键唤醒。

提示：当本机未接通电源，在使用过程中电池电量消耗到低电量状态下时，本机会自动关机保护电池，此时需接通电源给本机内置电池充电；在接通电源情况下也可以直接操作本机工作（建议：使用1档、2档、3档风速工作）。

风速键“∞”

使用风速键可按实际需要调节风速，风扇开机以1档风速启动，每按一下此键，风速递增一档，本机设有4个风速档。

风速按以下方式切换，且有相对应的指示灯显示。

前转页调节

前转页可旋转，通过调节转页盖的松紧程度（顺时针方向旋转转页盖，前转页变紧，逆时针方向旋转转页盖，前转页变松），前转页在风扇工作状态下随着风叶转动出风也会随着转动起来。

俯仰调节

用手抓住风扇机头，向前或向后调节俯仰角度，本机俯仰角度 180^ 可调。

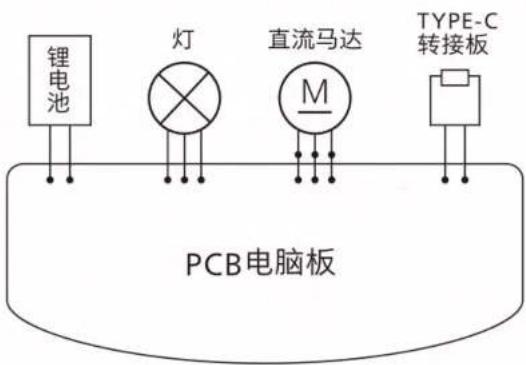

6 电气原理图

(产品结构、功能若有更改，恕不另行通知)

7 注意事项

• 风扇应按额定电压使用，切不可接在其他种类的电源上使用。
• 使用风扇时，切勿把手指或其它物件伸入网罩内。
• 若移动风扇位置、清洁风扇及人离开时请拔掉电源插头。
• 运输、安装及贮藏中，注意不要碰撞及挤压风扇，尤其是风叶务必妥善保管，不得使其变形，以免影响风扇的性能。
• 使用中如出现异常噪声、气味、烟雾等现象，应立即切断电源，并送本公司售后服务部检修。
• 产品含内置电池，请勿将产品与任何液体接触（包括雨水和各种水源等），否则内置电池可能会发生化学反应，导致电池起火甚至爆炸。
• 请勿拆卸或刺穿产品内置电池，否则会导致产品漏液、着火或爆炸。
• 在废弃器具前，必须将电池从器具中取出。
• 在取出电池时，器具必须要断电。

• 电池应安全地处置。

• 不要加热产品，把产品放在微波炉旁边或炉内，不要让产品接近发热源，否则会导致产品电池漏液、爆炸或着火等。

• 该产品只适应在0°C到50°C的环境中使用，低于0°C使用可能会导致产品永久性损伤，超过50°C可能会导致起火或爆炸。
• 风扇背面切勿覆盖报纸、布帘等物品，以免造成电机不良。
• 勿对婴孩、病人、老人长时间直接吹风。
• 在无成年人看守的情况下严禁使用本产品。
• 清洁维护风扇时，请拔出电源插头，禁止带电操作。
• 风扇电流过大安全保护：在风扇电机内安装有一只安全保护器，当电机因各种意外引起电流过大时，过流保护器动作，切断电机电源。
• 警告: 拆下防护外壳前必须确保电扇与电源断开。

8 清洁与维护

1 清洁风扇时，严禁机体和电机内进水。
2 风扇停用后，必须清除表面油污，灰尘；装入包装盒，放置于干燥处。
3 清洗时可用软布沾家用洗洁精擦拭，禁用甲苯、酒精、汽油等化学试剂。
4 风扇正常使用一年时间后，可在电机转轴部位滴些润滑油，以保证电机转动灵活。
5 锂电池具有放电特性，若长时间不用，请将产品充满电再进行保存，并每隔一个月为产品补充一次电量。

备注：废弃本机时，须将电池从本机中取出，然后按照电池废弃标准妥善的处置（取出方法：先将本机底盘拆开，然后将其内的电池拆除）。

9 故障与维修

在您请求维修前请做以下检查

故障现象	可能原因	解决办法
不运行	1. 产品内置电池电量不足。2. 控制面板上的“电源”键没有按下。	1. 接通电源给内置电池充电。2. 按下控制面板上的“电源”键,开机启动。

发生以下情况请送修理

1. 运行不正常或不运行，按以上方法处理无效。
2. 外界物质或水进入，出现运行不正常情况。

产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
塑料件	○	○	○	○	○	○
电器件	○	○	○	○	○	○
电脑板	○	○	○	○	○	○
电机	○	○	○	○	○	○
电池	○	○	○	○	○	○
USB电源线\内线	○	○	○	○	○	○
冲件	○	○	○	○	○	○
五金标准件	○	○	○	×	○	○
包装类	○	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
废弃回收提示:为了更好地关爱及保护地球,当用户不再需要此产品或产品寿命终止时,请遵守国家废弃电器电子产品回收处理相关法律法规,将其交给当地具有国家认可的回收处理资质的厂商进行回收处理,如不当利用或处置可能会对环境和人类健康造成影响。
	本标识内数字表示产品在正常使用状态下的环保使用期限为十年。

产品保修卡

本说明书兼作保修卡，产品自售出之日起二年内，如因生产厂家质量问题所引起的故障，凭购买发票或本卡至本厂或特约维修部给予免费修理。因用户使用不当引起的故障或无购买发票或无本卡，仍给予修理，费用自理。

产品名称:		产品型号:
购买商店:		购买日期:
顾客名称:
顾客地址:
顾客电话:
维修日期	故障情况	维修结果	维修人员	备注

Philips和Philips盾牌图形是皇家飞利浦有限公司的注册商标，其使用需遵循皇家飞利浦有限公司的许可。

2019©宁波凡浦智能科技有限公司 保留所有权利。

本产品由宁波凡浦智能科技有限公司负责销售与售后，宁波凡浦智能科技有限公司是本产品的担保人。

规格如有变更，恕不另行通知。

版本：1.0

制造商: 宁波凡浦智能科技有限公司

地址: 浙江省宁波市慈溪市观海卫镇工业园东区三海路46号

全国顾客服务热线: 4001 533 559
