7PV15 - Commutateur horaire numérique SIRIUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relais temporisé électronique (commutateur horaire numérique)
Dimensions (L x H x P)	22,5 x 100 x 90 mm (estimation)
Poids	Environ 0,15 kg (estimation)
Alimentation	AC/DC 24 V, AC 100–127 V, AC 200–240 V, ou AC/DC 12–240 V selon version
Fonctions principales	Temporisation à l'enclenchement (ON delay), temporisation au déclenchement (OFF delay), clignoteur (flasher), impulsion à l'enclenchement, impulsion au déclenchement, temporisation combinée ON/OFF, mise en forme d'impulsions, impulsion fixe retardée, temporisation cumulative, déclenchement sans tension auxiliaire, impulsion cyclique, démarrage étoile/triangle
Plages de temporisation	De 0,5 s à 100 h selon réglage (via commutateurs rotatifs et potentiomètres)
Indice de protection	IP20
Température de fonctionnement	-25 °C à +60 °C (estimation)
Section de câble raccordable	1 x 0,2 … 2,5 mm² (rigide) ou 1 x 0,25 … 1,5 mm² (souple)
Couple de serrage des bornes	0,4 … 0,5 Nm (3,5 … 4,4 lb·in)
Type de montage	Sur rail DIN (profilé chapeau)
Sécurité	Installation et maintenance réservées à un électricien qualifié. Couper l'alimentation avant toute intervention.
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec et non pelucheux.
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur. Contacter le service technique Siemens pour tout défaut.
Informations générales	Marque : Sirius (Siemens). Modèle : 7PV15. Certifications CE, conformité aux normes en vigueur.

FOIRE AUX QUESTIONS - 7PV15 SIRIUS

Comment régler le temps de temporisation sur le 7PV15 ?

Utilisez les commutateurs rotatifs (étagés : 100k, 10k, 1h, etc.) et le potentiomètre de réglage fin (indiqué par une échelle). Sélectionnez d'abord la plage de temps, puis ajustez la valeur précise. Reportez-vous au tableau des fonctions pour savoir quel commutateur correspond à la fonction choisie.

Quelles sont les bornes de raccordement ?

Les bornes principales sont A1 (phase +) et A2 (neutre -). Selon la fonction, des bornes supplémentaires peuvent être utilisées : B1 (commande), S1 (start), K1 (sortie relais). Consultez le schéma de câblage fourni avec l'appareil.

Comment choisir la fonction de temporisation ?

Le sélecteur de fonction sur le dessus de l'appareil permet de choisir parmi les modes A, B, C, D, E, F, G, H, I, etc. Chaque lettre correspond à une fonction spécifique (par exemple A = temporisation à l'enclenchement, B = temporisation au déclenchement). Reportez-vous à la notice pour la signification complète.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est présente et que la tension correspond à la plage indiquée sur l'appareil (ex. AC 200-240 V). Contrôlez également le fusible ou le disjoncteur en amont. Si l'appareil est correctement alimenté et ne fonctionne toujours pas, contactez le support technique Siemens.

Peut-on utiliser le 7PV15 en courant continu ?

Oui, certaines versions acceptent le courant continu (AC/DC). Vérifiez l'étiquette sur le côté de l'appareil : si elle mentionne 'AC/DC 24 V' ou 'AC/DC 12-240 V', le raccordement en continu est possible. Respectez la polarité (A1 = positif, A2 = négatif).

Comment réinitialiser l'appareil ?

Pour réinitialiser une temporisation en cours, coupez brièvement l'alimentation de l'appareil (Power OFF). La plupart des fonctions repartent alors à zéro. Certaines fonctions (comme le cumulatif) conservent le temps écoulé ; consultez la notice pour savoir si une réinitialisation manuelle est nécessaire.

Quelle est la durée de vie des contacts de sortie ?

Les contacts de sortie (bornes K1) sont dimensionnés pour un nombre élevé de manœuvres (souvent > 10^6 cycles à charge résistive). La durée de vie dépend de la charge commutée : pour des charges inductives ou des courants élevés, elle sera réduite. Utilisez des protections adaptées (varistance, diode de roue libre) si nécessaire.

Puis-je utiliser le 7PV15 pour commander un contacteur ?

Oui, le relais de sortie peut piloter un contacteur si la puissance de la bobine est compatible (courant max. typique 5 A sous 250 V AC). Vérifiez les caractéristiques électriques de votre contacteur et la puissance de la bobine. Si nécessaire, ajoutez un relais intermédiaire.

Comment savoir si l'appareil est en fonctionnement ?

L'appareil dispose d'un voyant lumineux (LED) qui s'allume lorsque la temporisation est en cours. Une second LED indique l'état de la sortie (relais activé/désactivé). Consultez la face avant pour repérer les diodes.

Où trouver le schéma de câblage détaillé ?

Le schéma de câblage est imprimé sur le boîtier de l'appareil. Vous pouvez également télécharger la notice complète au format PDF depuis le site support.siemens.com en recherchant la référence 7PV15.

MODE D'EMPLOI 7PV15 SIRIUS

SIEMENS

SIRIUS

DE	Elektronisches ZeitrelaisOriginalbetriebsanleitung
EN	Electronic timing relayOriginal Operating Instructions
FR	Relais temporisé électroniqueInstructions de service originales
ES	Relé de tiempo electrónicoInstructivo original
IT	Relè temporizzatore elettronicoIstruzioni operative originali
PT	Relé temporizador eletrônicoInstruções de Serviço Originais
BG	Електронно реле за времеОригинално ръководство за употреба
CS	Elektronické časové reléOriginální návod k obsluze
DA	Elektronisk tidsrelæOriginal brugsanvisning

EL	Ηλεκτρονικός ηλεκτρονόμος Πρωτότυπες οδηγίες χρήσης
ET	Elektrooniline ajareleeOriginaal kasutusjuhend
FI	Elektroninen aikareleAlkuperäinen käyttöohje
HR	Elektronički vremenski relejOriginalne upute za upotrebu
HU	Elektronikus időreléEredeti üzemeltetési útmutató
LT	Elektroninė laiko relėOriginali eksploatacijos instruko
LV	Elektroniskais laika relejsOriginālā ekspluatācijas instruk
NL	Elektronisch tijdrelaisOriginele handleiding

PL	Elektroniczny przekaźnik czasowyOryginalna instrukcja obsługi
RO	Releu electronic temporizatManual de utilizare original
SK	Elektronické časové reléOriginálny návod na použitie
SL	Elektronski časovni releOriginalna navodila za uporabo
SV	Elektroniskt tidsreläOriginalbruksanvisning
TR	Elektronik zaman rölesiOrijinal işletme kılavuzunun tercümesi
PY	Электронное реле времениОригинальное руководство по эксплуатации
中文	电子式时间继电器原始操作说明

7PV15

IP20

SD 0,6 x 3,5 / SDK PZ0	0,4 ... 0,5 Nm3.5 ... 4.4 lb.in
	1 x (0,2 ... 2,5) mm ^2
	1 x (0,2 ... 1,5) mm ^2
	1 x (0,25 ... 1,5) mm ^2
AWG	1 x 24 to 14

SIEMENS AG Telephone: [phone] (8°° - 17°° CET)

Technical Assistance Fax: [phone]

Breslauer Str. 5 E-mail: [e-mail]

D-90766 Fürth

Internet: www.siemens.com/sirius/technical-assistance

http://support.industry.siemens.com

DE	[35YX]	⚠ GEFAHR	Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Die Installations- und Wartungsarbeiten an diesem Gerät dürfen nur von einer autorisierten Elektrofachkraft ausgeführt werden.
EN		⚠ DANGER	Hazardous voltage. Will cause death or serious injury.Turn off and lock out all power supplying this device before working on this device. Installation and maintenance work on this device may only be carried out by an authorized electrician.
FR		⚠ DANGER	Tension dangereuse. Danger de mort ou risque de blessures graves.Mettre hors tension avant d'intervenir sur l'appareil. Les travaux d'installation et d'entretien de cet appareil doivent uniquement être réalisés par une personne qualifiée en électricité.
ES		⚠ PELIGRO	Tensión peligrosa. Puede causar la muerte o lesiones graves.Desconectar la alimentación eléctrica antes de trabajar en el equipo. Las tareas de instalación y mantenimiento de este equipo solo puede llevarlas a cabo un un electricista autorizado.
IT		⚠ PERICOLO	Tensione pericolosa. Puó provocare la morte o lesioni gravi.Scollegare l'alimentazione elettrica prima di eseguire interventi sull'apparecchiatura. L'installazione e la manutenzione di questo apparecchio devono essere effettuati solo da elettrotecnici autorizzati.
PT		⚠ PERIGO	Tensão perigosa. Perigo de morte ou ferimentos graves.Desligue a alimentação eléctrica antes de iniciar os trabalhos no equipamento.Os trabalhos de instalação e manutenção neste equipamento somente podem ser realizados for eletricistas autorizados.
BG		⚠ OPACHOCT	Опасно напрежение. Опасност за живота или опасност от тежки телесни повреди.Преди започване на работа изключете захранването на инстапацията или устройството. Монтажът и техническото обслужване на това устройство се извършват единствено от оторизиран електротехник.
CS		⚠ NEBEZPEČÍ	Nebezpečné napětí. Nebezpečí smrtelného nebo téžkého úrazu.Před zahájením prací odpojte zařízení a modul od napětí. Instalační a údržbářské práce smí na tomto přístroji provádět pouze kvalifikovaný elektrikář.
DA		⚠ FARE	Farlig spænding. Livsfare eller fare for alvorlige kvæstelser.Inden arbejdet pábegyndes skal anlægget og enheden gøres spændingsfri. Installationer og vedligeholdelser på dette apparat má kun gennemføres af en autoriseret elektriker.
EL		⚠ KINΔYNOΣ	Επικίνδυνη τάση. Κινδυνος-θάνατος ή κινδυνος σοβαρού τραματισμού.Πριν από την έναρή των εργασιών απομονώνετε την εγκατάσταση και τη συσκευή από την παροχή τάσης. Οι εργασίες εγκατάστασης και συντήρησης αυτής της συσκευής πρέτει να πραγματοποιούνται μόνο από εξουσιοδοτημένο ηλεκτρολόγο.
ET		⚠ OHT	Ohtlik pinge. Eluoht või tõisiste vigastuste oht.Enne tööde algust tuleb süsteemi ja seadme pinge välja lüllitada. Seadme paigaldus- ja hooldustöid võib teha ainult atesteeritud elektrik.
FI		⚠ VAARA	Vaarallinen jännite. Vakava loukkaantumisvaara tai hengenvaara.Laite ja laitteisto on kytkettävä jännitteettömiksi ennen töiden aloittamista. Tämän laitteen asennus-ja huoltotõitä saa suorittaa ainoastaan valtuutettu sähköteknikko.
HR		⚠ OPASNOST	Opasni napon. Opasnost po život ili opasnost od teških ozljeda.Prije početka radova isključite napajanje postrojenja i uređaja. Radove instalacije i održavanja na uređaju smije izvoditi samo ovlašteno stručno elektrotehničko osoblje.
HU		⚠ VESZÉLY	Veszélyes feszültség. Életveszély vagy súlyos sérülésveszély.A munkák megkezdése előtt végezze el a berendezés vagy készülék feszültség-mentesítését. Ezen az eszközön a telepítéssel és a karbantaritàssal kapcsolatos feladatokat kizárólag megfelelő felhatalmazással rendelkező villamossági szakember végezheti.
LT		⚠ PAVOJUS	Pavojinga įtampa. Pavojus gygybei arba sunkaus susižalojimo pavojus.Prieš darbu pradzią alkunkite sistemos ir prietaiso įtampa. Šio řrenginio ūrengimo ir techninês priežiūros darbus leidžiama atlikti tik igaliotam elektrikui.
LV		⚠ BÍSTAMI	Bistams spriegums. Letálu seku vai smagu traumu riski.Pirms uzsåkt darbu, atslédziet iekärtu un ierići no barošanas. Šis ierićes uzstādišanu un tehniskås apkopes darbus dríkst veikt vienīgi pilnvarots elektrikis.
NL		⚠ GEVAAR	Gevaarlijke spanning. Levensgevaar of gevaar voor ernstig letsel.Schakel vóór aanvang van de werkzaamheden installatie en apparaat spanningsvrij. De installatie- en onderhoudswerken aan dit toestel mogen enkel door een geautoriseerde elektricien uitgevoerd worden.
PL		⚠ NIEBEZPIECZEŃSTWO	Niebezpieczne napięcie. Zagrożenie życia lub niebezpieczeństwo ciężkich obrażeń.Przed rozpoczęciem wszelkich prac należy urządzenie i przyrząd odlączyć od sieci elektrycznej. Prace instalacyjne i konserwacyjne na tym urządzeniu może przeprowadzać wyłącznie posiadający odpowiednie kwalifikacje elektryk.
RO		⚠ PERICOL	Tensiune perículoasă. Pericol de moarte sau de accidentári grave.Înaintea începerii lucrárilor, deconectați instalatja și aparatul de la tensiune. Lucrările de instalare și întreținere pentru acest dispozitiv pot fi efectuate doar de către un electrician autorizat.
SK		⚠ NEBEZPEČENSTVO	Nebezpečné napätie. Nebezpečenstvo ohrozenia života alebo vzniku ťažkých zranení.Pred začatim prác zariadenie a pristroj odpojte od napätia. Inštalačné a údržbárske práce na tomto pristroji môže vykonávať výlučne autorizovaný elektrikár.
SL		⚠ NEVARNOST	Nevarna napetost. Nevarnost za živiljenje ali nevarnost hudih poškodb.Pred začetkom dela je treba pri napravi in aparatu odklopti napajanje. Inštalacijska in vzdrževalna dela na tej napravi sme izvesti samo pooblaščen elektríčar.
SV		⚠ FARA	Farlig spänning. Livsfara eller risk för allvarliga personskador.Koppla anläggningen och apparaten spänningsfri innan du pábörjar arbetena. Installation och underhåll av denna apparat får endast utföras av en behörig elektriker.
TR		⚠ TEHLIKE	Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi.Calışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatiniz.Bu cihazın montaji ve bakımı yalnız yetkili bir elektrik teknisyeni tarafından yapılmalıdır.
PY		⚠ OPACHOCTЬ	Опасное напряжение. Опасность для жизни или возможность тяжелых травм.Перед началом работ отключить подачу питания к установке и к устройству. Работы по монтажу и техническому обслуживанию данного устройства должны производиться уполномоченным специалистом по электротехнике.
中文		⚠ 危险	危险电压。将导致死亡或严重的人身伤害.操作本设备前必须切断并锁定所有供电电源。该设备的安装和维护工作仅能由具备专业资格的 电工完成。

Power Us:	A3 / A2 A1 / A2	A1 (B1) / A2
7PV15...Q30	AC/DC 24 V	AC 100 ... 127 V	—
7PV15...P30	AC/DC 24 V	AC 200 ... 240 V	—
7PV15...W30	—	—	AC/DC 12 ... 240 V
7PV15...J30	—	—	AC/DC 90 ... 127 V
7PV15...N30	—	—	AC/DC 180 ... 240 V

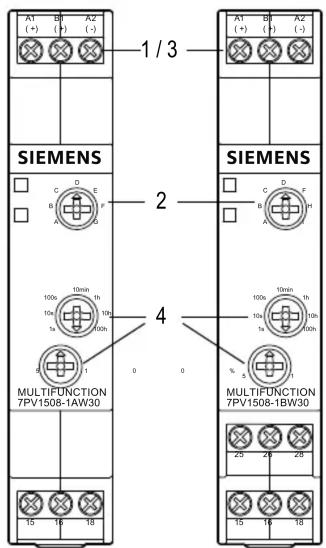

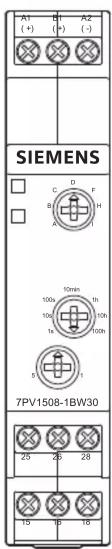

SETTING STEPS

1	Power OFF
2
3	Power ON
4

7PV151.

7PV150. Fct. A

ON DELAY

7PV153.

7PV150. Fct. B

OFF DELAY

7PV150. 7PAC1.50.

FLASHER

Fct. D

IMPULSE ON

7PV150.-1A. Fct. E

IMPULSE OFF

7PV150.-1B. Fct. H

ON OFF DELAY

7PV150. Fct. F

PULSE SHAPING

7PV150.-1B. Fct. I

FIXED PULSE DELAYED

7PV150.-1A. Fct. G

CUMULATIVE ON DELAY

7PV1540-1AW30

OFF DELAY WITHOUT AUX VOLTAGE

7PV1558.-1A.

CLOCK PULSE

Pausenzeit Impulszeit Interval time Impulse time

7PV1578.-1B.

STAR/DELTA
