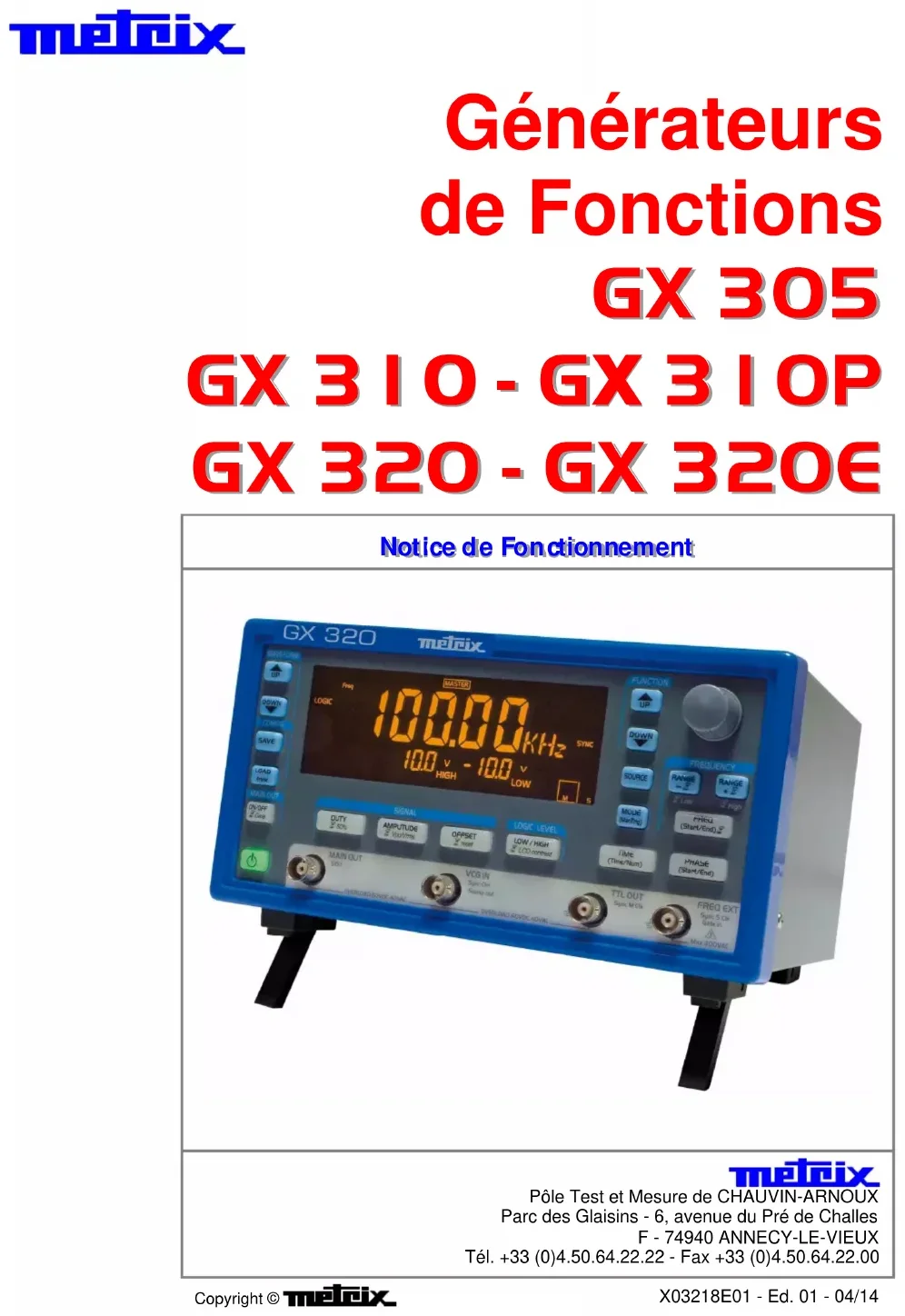

GX 310 - équipements de mesure METRIX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GX 310 METRIX au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Générateur de fonctions |
| Marque | Metrix (Chauvin-Arnoux) |
| Modèle | GX 310 |
| Technologie | DDS (Direct Digital Synthesis) |
| Fréquence sinus/carré | 0,001 Hz à 10 MHz (10 gammes) |
| Fréquence triangle | 0,001 Hz à 2 MHz |
| Formes d'onde | sinus, carré, triangle, logique, TTL, continu |
| Amplitude sortie MAIN OUT | 0 à 20 Vpp en circuit ouvert (sous 50 Ω: divisée par 2) |
| Offset réglable | -10 V à +10 V en circuit ouvert |
| Impédance de sortie | 50 Ω ± 3% |
| Balayage (SWEEP) interne/externe | 0,001 Hz à 10 MHz, modes LIN et LOG, période 10 ms à 100 s |
| Fréquencemètre externe | 5 Hz à 100 MHz |
| Affichage | LCD rétroéclairé 124x43 mm, 5 digits (Hz, kHz, MHz) |
| Alimentation | 115/230 V~ (±10%), 50-60 Hz, 20 VA max |
| Dimensions (béquilles repliées) | 190 x 227 x 130 mm |
| Poids | 2,850 kg |
| Température de fonctionnement | 0°C à 40°C |
| Humidité relative | 20% à 80% HR (sans condensation) |
| Altitude maximale | < 2000 m |
| Sécurité | NF EN 61010-1, catégorie I (entrée FREQ EXT max 300 V) |
| Garantie | 3 ans |
| Entretien | Nettoyage avec chiffon humide et savon doux ; séchage rapide à l'air pulsé (80°C max) |
| Réparabilité | Réparation uniquement par personnel agréé (MANUMESURE) |
| Accessoires fournis | Fiche sécurité, cordon alimentation, CD-ROM (notices, drivers) ; versions programmables : cordon USB A/B, cordon Ethernet |
| Programmation à distance | Modèle GX 310P : USB (CP210x) et Ethernet (GX 310P ?) ; commandes SCPI |
FOIRE AUX QUESTIONS - GX 310 METRIX
Comment régler la fréquence d'un signal ?
Appuyez brièvement sur la touche FREQ pour affecter le réglage à la roue codeuse. Tournez la roue pour ajuster les 5 chiffres significatifs. Utilisez les touches RANGE Up/Down pour modifier le point décimal et le multiple d'unité (Hz, kHz, MHz).
Comment sélectionner la forme du signal ?
Utilisez les touches WAVEFORM (sinus, carré, triangle, logique, continu). Sur le GX 310, une pression sur la touche ~ (sinus), ∟∏ (carré/logique par appuis successifs), △ (triangle), === (continu). Le symbole correspondant s'affiche à l'écran.
Comment activer la sortie principale MAIN OUT ?
Appuyez sur la touche MAIN OUT ON/OFF. La touche s'allume en vert et la sortie BNC est active. Appuyez à nouveau pour désactiver. Au démarrage, la sortie est désactivée par défaut.
Comment effectuer un balayage de fréquence (SWEEP) ?
Sélectionnez la fonction SWEEP avec la touche FUNCTION. Choisissez la source : INT (interne) ou EXT (externe). Réglez les fréquences Freq START et Freq END avec la roue. En mode INT, réglez la période de balayage (Time) de 10 ms à 100 s. Activez la sortie MAIN OUT.
Comment mesurer une fréquence externe avec le fréquencemètre ?
Branchez le signal à mesurer sur l'entrée FREQ EXT (face avant). Sélectionnez la fonction FREQ avec la touche FUNCTION. La fréquence mesurée s'affiche sur 5 digits. La plage de mesure est de 5 Hz à 100 MHz.
Comment étalonner l'appareil ?
Allumez l'instrument en maintenant la touche FUNCTION enfoncée pour entrer en mode Calibration. Sélectionnez le pas de calibration (automatique CAL.AU ou manuel CAL.00 à CAL.07) avec la roue, puis appuyez sur MODE pour lancer. Sauvegardez les réglages avant de quitter.
Comment réaliser l'autotest ?
Allumez l'instrument en maintenant la touche MAIN OUT enfoncée pour entrer en mode Autotest. Sélectionnez le test (automatique tSt.AU ou manuel tSt.00 à tSt.12) et suivez les instructions de câblage. Appuyez sur MODE pour lancer chaque test.
Quelles sont les précautions d'emploi ?
Utilisez l'appareil en intérieur, à une altitude < 2000 m, température 0-40°C, HR < 80%. Ne dépassez pas les tensions max : sorties 60 VDC/40 VAC, entrée FREQ EXT 300 V CAT I. Débranchez avant nettoyage. Respectez les symboles de sécurité sur l'appareil.
Comment nettoyer l'appareil ?
Mettez l'instrument hors tension et débranchez le cordon. Nettoyez avec un chiffon humide et du savon doux. N'utilisez jamais de produits abrasifs ou solvants. Séchez rapidement avec un chiffon ou de l'air pulsé à 80°C max.
Que faire en cas de dysfonctionnement ?
L'appareil ne contient aucune pièce remplaçable par l'utilisateur. Contactez un centre technique agréé MANUMESURE (coordonnées dans la notice). Pour les défauts sous garantie (3 ans), adressez l'appareil au constructeur, transport aller à votre charge.
