Marque	Edision
Modèle	PSU-2402
Type de produit	Alimentation électrique pour amplificateur de mât
Bande passante	5-862 MHz
Tension d'entrée	AC 100-240V, 50/60Hz
Tension de sortie	DC 24V
Courant de sortie	200 mA
Connecteurs	Type F femelle
Nombre d'entrées RF	1 (ANT, télé-alimentation 24V)
Nombre de sorties RF	2 (TV)
Pertes de passage	4.5 dB
LED témoin de mise sous tension	Oui
Fixation murale	2 points prévus
Certifications	CE, UKCA
Utilisation	Intérieur
Dimensions approximatives	100 x 60 x 30 mm
Couleur	Noir
Protection contre les surtensions	Oui
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Réparabilité	Contacter le support Edision

FOIRE AUX QUESTIONS - PSU-2402 EDISION

Quel est la tension de sortie de l'alimentation Edision PSU-2402 ?

La tension de sortie est de DC 24V avec un courant maximal de 200 mA.

Cette alimentation peut-elle être utilisée en extérieur ?

Non, le PSU-2402 est conçu pour une utilisation en intérieur uniquement. Pour une installation extérieure, protégez-le de l'humidité.

Comment brancher l'alimentation Edision PSU-2402 ?

Branchez d'abord les câbles RF (antenne et TV) sur les connecteurs F, puis reliez le bloc à une prise secteur 220V. Le voyant LED s'allume pour indiquer la mise sous tension.

Que signifie le voyant LED sur l'alimentation ?

Le voyant LED vert indique que l'alimentation est sous tension et fonctionne correctement.

Quelle est la bande passante supportée ?

L'alimentation PSU-2402 prend en charge une bande passante de 5 à 862 MHz, couvrant les signaux TV et radio FM.

Puis-je remplacer le câble d'alimentation ?

Il est recommandé d'utiliser le câble fourni. Si nécessaire, utilisez un câble secteur standard compatible avec la tension d'entrée (AC 100-240V).

Cette alimentation est-elle protégée contre les surtensions ?

Oui, l'appareil intègre une protection contre les surtensions pour sécuriser vos équipements connectés.

Comment nettoyer l'alimentation Edision PSU-2402 ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs.

Où trouver le certificat CE/UKCA ?

Le certificat est disponible sur le site d'Edision à l'adresse www.edision.gr/en/support.

Que faire en cas de dysfonctionnement de l'alimentation ?

Vérifiez d'abord les connexions et la prise secteur. Si le problème persiste, contactez le support Edision à l'adresse [e-mail].

MODE D'EMPLOI PSU-2402 EDISION

FR Caractéristiques Principales

• Alimentation pour Amplif. de mât
  • Bande passante: 5-862 Mhz
• Entrée: AC 100-240V 50/60Hz
• Sortie: DC 24V 200mA
• Connecteurs: Femelle de type F
• Entrée RF: 1 ANT ▼24V
• Sorties RF: 2 TV
• Pertes de passage: 4.5 dB

FR Installation et fonctionnement

1. Connectez le bloc d'alimentation à la prise secteur haute tension 220v, uniquement lorsque toutes les connexions du bloc d'alimentation, de l'amplificateur et de l'antenne sont terminées.
2. Vérifier que la tension d'alimentation du préamplificateur (V DC) correspond à la tension délivrée par l'alimentation.
3. Fixer l'alimentation électrique, en ce qui concerne le câble haute tension et la dissipation thermique. 2 points sont également prévus pour cela.
4. Dénuder les câbles suivant les fiches "F" employées et raccorder les connecteurs.
5. Raccorder la fiche secteur. Un LED témoin s'éclaire pour vous indiquer la mise sous tension.

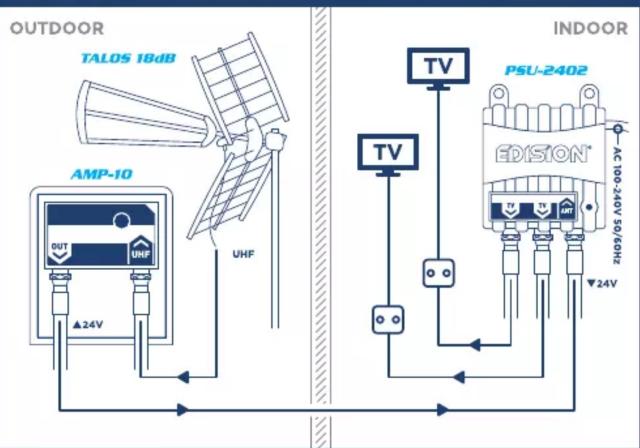

Παράδειγμα Εγκατάστασης/ Application Example/ Installationsbeispiel/ Ejemplo de aplicación/ Esempio di applicazione/ Exemple d'application

OUTDOOR TALOS 18dB AMP-10 OUT UHF UHF 24V INDOOR TV PSU-2402 EDISION® AC 100-240V/5/6/6Hz ▼24V

GR Πα πληροφορίες σχετικά με την συσκευή EDISION, παρακαλώ επικοινωνήστε στο [e-mail] ή στο DOWNLOAD CENTER: www.edision.gr/el/support
UK For information about EDITION Hardware matters, please contact [e-mail] or visit the DOWNLOAD CENTER: www.edision.gr/en/support
DE Für Informationen zwecks EDITION Hardware bitte wenden Sie sich an [e-mail] oder im DOWNLOAD CENTER: www.edision.gr/de/support
ES Para obtener información sobre cuestiones de Hardware EDISION, por favor comuníquese con [e-mail] o visita el DOWNLOAD CENTER www.edision.gr/en/support
⑪ Per informazioni su questioni hardware di EDISION, contattare [e-mail] o visita il CENTRO DOWNLOAD: www.edision.gr/en/support
(FR) Pour plus d'informations sur le matériel EDITION, veuillez contacter [e-mail] ou visitez le DOWNLOAD CENTER: www.edision.gr/en/support

GR To piostopointikó CE/UKCA tou proióvtos είναι διαθέσιμο στην ιστοσελίδα μας, στον σύνδεσμο: www.edision.gr/el/support
UK The CE/UKCA certificate of the product is available on our webpage, by visiting this link: www.edision.gr/en/support
ES Das CE/UKCA Zertifikat des Produktes finden Sie auf unserer Website unter: www.edision.gr/en/support
DE El certificado CE/UKCA del producto está disponible en nuestra página web, visitando este enlace: www.edision.gr/en/support
IT Il certificato CE/UKCA del prodotto è disponibile sulla nostra pagina web, visitando questo link: www.edision.gr/en/support
FR Le certificat CE/UKCA du produit est disponible sur notre page web, en visitant ce lien: www.edision.gr/en/support
