MAK-300 - Amplificateur de signal TV EDISION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de mât TV
Marque	Edision
Modèle	MAK-300 (ensemble comprenant AMP-10 et PSU-2402)
Bande passante UHF	470 - 694 MHz
Protection 5G LTE	Oui, pertes d'insertion < 20 dB
Régulation du signal UHF	15 - 25 dB
Connecteurs	Femelle de type F
Entrée RF	1 UHF
Sorties RF	1 TV (amplificateur) / 2 TV (alimentation)
Niveau de sortie max.	107 dBµV
Consommation	60 mA (amplificateur)
Facteur de bruit	4 dB
Impédance	75 Ohm
Tension d'alimentation (amplificateur)	24 V DC (via câble coaxial)
Alimentation secteur (PSU-2402)	AC 100-240 V, 50/60 Hz - Sortie DC 24 V, 200 mA
Pertes de passage (PSU)	4.5 dB
Indicateur de tension	LED témoin sur l'alimentation
Installation	Amplificateur extérieur (sur mât), alimentation intérieure
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas exposer à l'humidité.
Sécurité	Brancher l'alimentation uniquement après toutes les connexions. Respecter la tension d'alimentation.
Pièces détachées et réparabilité	Contacter le support Edision ([e-mail]) pour pièces et réparation.

FOIRE AUX QUESTIONS - MAK-300 EDISION

Quels sont les composants inclus dans le kit MAK-300 ?

Le kit MAK-300 comprend un amplificateur de mât AMP-10 et une alimentation PSU-2402. L'AMP-10 est conçu pour une installation extérieure tandis que le PSU-2402 se branche sur secteur à l'intérieur.

Comment installer l'amplificateur de mât ?

Fixez l'AMP-10 sur le mât près de l'antenne. Connectez le câble coaxial de l'antenne à l'entrée UHF de l'amplificateur. Reliez la sortie TV de l'amplificateur à l'entrée ANT 24V de l'alimentation PSU-2402 via un câble coaxial. Branchez ensuite l'alimentation sur une prise secteur.

L'alimentation PSU-2402 peut-elle être utilisée à l'extérieur ?

Non, le PSU-2402 est prévu pour un usage intérieur uniquement. Placez-le dans un endroit sec et ventilé, à l'abri des intempéries.

Comment savoir si l'appareil est sous tension ?

L'alimentation PSU-2402 est équipée d'un LED témoin qui s'allume lorsque l'appareil est branché et fonctionne correctement. Si le voyant ne s'allume pas, vérifiez les connexions et la prise secteur.

Quel est le gain de l'amplificateur ?

L'amplificateur offre une régulation du signal UHF ajustable de 15 à 25 dB, permettant d'optimiser la réception selon les besoins.

L'amplificateur est-il compatible avec le 5G ?

Oui, l'AMP-10 intègre une protection 5G LTE avec des pertes d'insertion inférieures à 20 dB, filtrant les interférences des bandes 5G.

Puis-je alimenter plusieurs téléviseurs ?

Oui, l'alimentation PSU-2402 dispose de deux sorties TV (avec pertes de passage de 4,5 dB) pour distribuer le signal amplifié à deux téléviseurs ou plusvia un répartiteur.

Quelle est la consommation électrique de l'ensemble ?

L'amplificateur consomme 60 mA sous 24 V DC, et l'alimentation fournit jusqu'à 200 mA. La consommation totale est très faible, adaptée à une utilisation continue.

Que faire en cas de perte de signal ou d'interférences ?

Vérifiez d'abord les connexions des câbles F. Assurez-vous que l'amplificateur est correctement réglé (gain 15-25 dB). Si des interférences 5G persistent, contactez le support Edision ([e-mail]).

Où trouver le certificat CE/UKCA ?

Le certificat CE/UKCA est disponible en téléchargement sur le site d'Edision : www.edision.gr/en/support. Vous pouvez également contacter le support pour l'obtenir.

MODE D'EMPLOI MAK-300 EDISION

FR Caractéristiques Principales AMP-10

• Amplificateur de mât 5G
• Bande passante UHF: 470-694 Mhz
• Protection 5G LTE: oui
- Pertes d'insertion 5G: <20dB
• Regulation du signal UHF: 15-25 dB
- Connecteurs: Femelle de type F
- Entrée RF: 1 UHF
- Sorties RF: 1 TV
• Max. Niveau de sortie: 107 dBμV
• Consommation: 60 mA
• Facteur de bruit: 4 dB
• Impédance: 75 Ohm
• Tension d'alimentation: ▲24V DC

FR Caractéristiques Principales PSU-2402

• Alimentation pour Amplif. de mât
  • Bande passante: 5-862 Mhz
• Entrée: AC 100-240V 50/60Hz
• Sortie: DC 24V 200mA
• Connecteurs: Femelle de type F
• Entrée RF: 1 ANT ▼24V
• Sorties RF: 2 TV
• Pertes de passage: 4.5 dB

FR Installation et fonctionnement

1. Connectez le bloc d'alimentation à la prise secteur haute tension 220v, uniquement lorsque toutes les connexions du bloc d'alimentation, de l'amplificateur et de l'antenne sont terminées.
2. Vérifier que la tension d'alimentation du préamplificateur (V DC) correspond à la tension délivrée par l'alimentation.
3. Fixer l'alimentation électrique, en ce qui concerne le câble haute tension et la dissipation thermique. 2 points sont également prévus pour cela.
4. Dénuder les câbles suivant les fiches "F" employées et raccorder les connecteurs.
5. Raccorder la fiche secteur. Un LED témoin s'éclaire pour vous indiquer la mise sous tension.

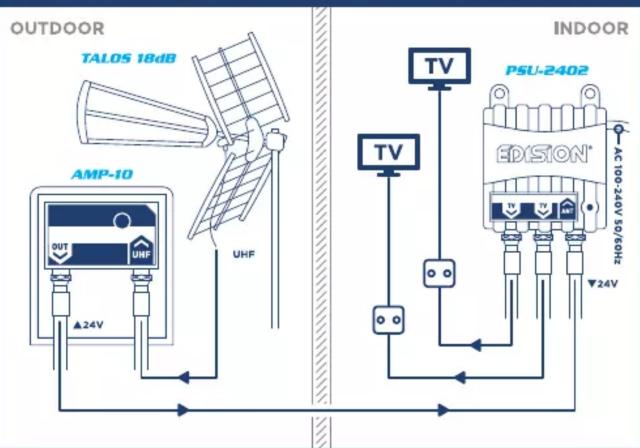

Παράδειγμα Εγκατάστασης/ Application Example/ Installationsbeispiel/ Ejemplo de aplicación/ Esempio di applicazione/ Exemple d'application

OUTDOOR TALOS 18dB AMP-10 OUT UHF UHF INDOOR TV PSU-2402 EDSION® AC 100-240V 50/60Hz TV 24V

GR Για πληροφορίες σχετικά με την συσκευή EDISION, παρακαλώ επικοινωνήστε στο [e-mail] ή στο DOWNLOAD CENTER: www.edision.gr/el/support
UK For information about EDISION Hardware matters, please contact [e-mail] or visit the DOWNLOAD CENTER: www.edision.gr/en/support
DE Für Informationen zwecks EDITION Hardware bitte wenden Sie sich an [e-mail] oder im DOWNLOAD CENTER: www.edision.gr/de/support
ES Para obtener información sobre cuestiones de Hardware EDISION, por favor comuníquese con [e-mail] o visita el DOWNLOAD CENTER www.edision.gr/en/support
Per informazioni su questioni hardware di EDISION, contattare [e-mail] o visita il CENTRO DOWNLOAD: www.edision.gr/en/support
FR Pour plus d'informations sur le matériel EDITION, veuillez contacter [e-mail] ou visitez le DOWNLOAD CENTER: www.edision.gr/en/support

GR To piostopointikó CE/UKCA tou proϊόντος είναι διαθέσιμο στην ιστοσελίδα μας, στον σύνδεσμο: www.edision.gr/el/support
UK The CE/UKCA certificate of the product is available on our webpage, by visiting this link: www.edision.gr/en/support
ES Das CE/UKCA Zertifikat des Produktes finden Sie auf unserer Website unter: www.edision.gr/en/support
DE El certificado CE/UKCA del producto está disponible en nuestra página web, visitando este enlace: www.edision.gr/en/support
IT Il certificato CE/UKCA del prodotto è disponibile sulla nostra pagina web, visitando questo link: www.edision.gr/en/support
(FR) Le certificat CE/UKCA du produit est disponible sur notre page web, en visitant ce lien: www.edision.gr/en/support
