MAG A650GL - Alimentation (PC) MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC
Marque	MSI
Modèle	MAG A650GL
Puissance nominale	650 W
Tension d'entrée	100-240 VAC
Fréquence	50-60 Hz
Dimensions (L x l x h)	150 x 140 x 86 mm
Poids	Environ 1,5 kg
Ventilateur	120 mm
Connecteurs	ATX 20+4 broches (1), EPS12V 4+4 broches (2), PCIe 6+2 broches (4), SATA (6), PATA (3), FDD (1)
Modularité	Non modulaire (câbles fixes)
Protections	OVP, UVP, OCP, OPP, SCP
Entretien	Dépoussiérage régulier avec un chiffon sec ; éviter l'humidité
Sécurité	Ne pas ouvrir le bloc ; débrancher avant toute intervention
Pièces détachées et réparabilité	Pièces non fournies par le fabricant ; réparation par un professionnel recommandée

FOIRE AUX QUESTIONS - MAG A650GL MSI

Comment installer mon alimentation MSI MAG A650GL ?

Éteignez l'ordinateur et débranchez le câble secteur. Ouvrez le boîtier, placez l'alimentation dans son emplacement, fixez-la avec les vis fournies. Branchez les câbles ATX (carte mère), EPS (CPU), PCIe (carte graphique) et périphériques. Refermez le boîtier et branchez le câble secteur.

Quels sont les connecteurs fournis avec le MAG A650GL ?

L'alimentation inclut un connecteur ATX 20+4 broches (carte mère), deux connecteurs EPS12V 4+4 broches (CPU), quatre connecteurs PCIe 6+2 broches (carte graphique), six connecteurs SATA, trois connecteurs PATA (Molex) et un connecteur FDD.

Le MSI MAG A650GL est-il modulaire ?

Non, ce modèle n'est pas modulaire. Tous les câbles sont fixés au bloc d'alimentation. Pour une gestion modulaire des câbles, optez pour les modèles MAG A850GL ou A750GL.

Quelle est la garantie du MSI MAG A650GL ?

MSI offre généralement une garantie de 5 à 7 ans sur ses alimentations. Vérifiez les conditions spécifiques sur le site officiel ou dans la notice.

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

Oui, le MAG A650GL peut alimenter des cartes graphiques jusqu'à une consommation d'environ 300 W, grâce à ses quatre connecteurs PCIe 6+2 broches. Assurez-vous que la puissance totale de votre configuration ne dépasse pas 650 W.

Comment nettoyer mon alimentation MSI ?

Débranchez l'alimentation et utilisez un chiffon sec ou une bombe d'air comprimé pour enlever la poussière des grilles et du ventilateur. Ne jamais utiliser de liquide ou d'aspirateur à l'intérieur.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que l'interrupteur sur l'alimentation est sur 'I' et que le câble secteur est bien branché. Assurez-vous que les connecteurs sont correctement enfoncés. Testez avec une autre prise ou un autre câble. Si rien ne fonctionne, contactez le support MSI.

Le MSI MAG A650GL est-il compatible avec mon boîtier ?

La plupart des boîtiers ATX acceptent des alimentations de taille standard (150 x 140 x 86 mm). Vérifiez l'espace disponible dans votre boîtier, notamment la profondeur (140 mm est une mesure courante).

Quel est le niveau sonore du ventilateur ?

Le ventilateur de 120 mm est conçu pour un fonctionnement silencieux. Sous faible charge, il peut s'arrêter (mode semi-passif). Sous pleine charge, le bruit reste modéré, environ 20-30 dB(A).

Où puis-je télécharger la notice du MSI MAG A650GL ?

Téléchargez la notice au format PDF sur le site notice-facile.com ou directement sur le site officiel de MSI dans la section support.

MODE D'EMPLOI MAG A650GL MSI

Nombre de connecteurs d'alimentation 4

Connecteurs détachables 5

Connectique et longueur des câbles 6

Installation du câble 12V2x6 [PCIe 5.0 16 broches]....7

Caractéristiques

850 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	20,0 A	20,0 A	70,5 A	0,3 A	2,5 A
Puissance combinée	110 W		846 W	3,6 W	12,5 W
Puissance totale	850 W
Régulation	±3 %	±3 %	±3 %	±10 %	±3 %
Ondulation et bruit	40 mVp-p	40 mVp-p	60 mVp-p	80 mVp-p	40 mVp-p

750 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	20,0 A	20,0 A	62,0 A	0,3 A	2,5 A
Puissance combinée	110 W		744 W	3,6 W	12,5 W
Puissance totale	750 W
Régulation	±3 %	±3 %	±3 %	±10 %	±3 %
Ondulation et bruit	40 mVp-p	40 mVp-p	60 mVp-p	80 mVp-p	40 mVp-p

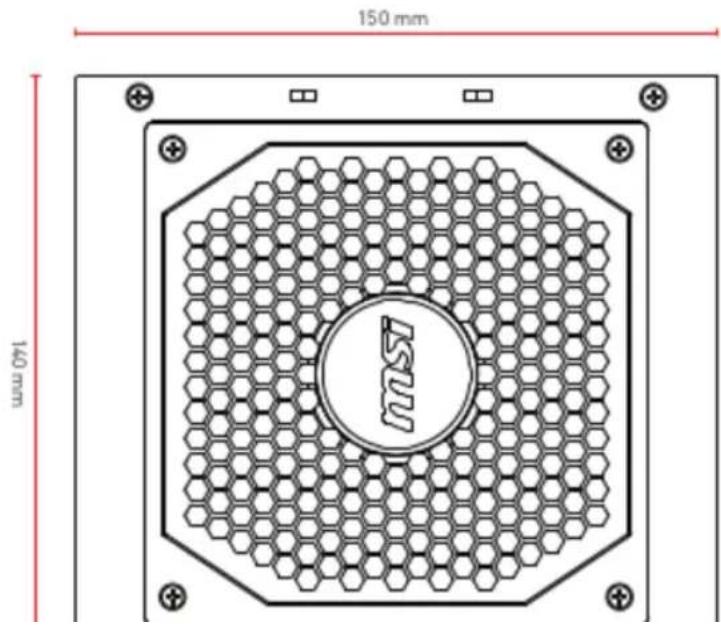

Dimensions

Nombre de connecteurs d'alimentation

Connecteurs d'alimentation	A850GL PCIES	A750GL PCIES	A650GL
ATX12V (Carte mère) 20+4 broches	1	1	1
12V2x6 16 broches	1	1	0
EPS12V (CPU) 4+4 broches	2	2	2
PCIe (VGA) 6+2 broches	4	3	4
SATA 15 broches	8	8	6
Péniphérique (PATA) 4 broches	4	4	3
FDD 4 broches	1	1	1

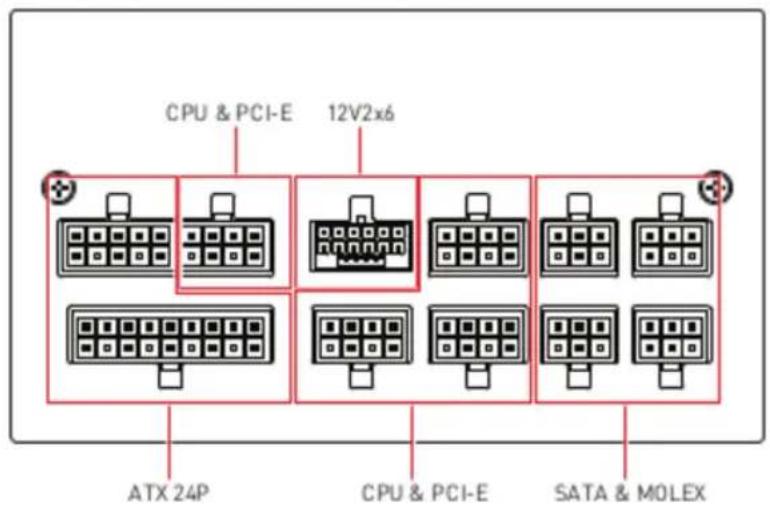

Connecteurs détachables

MAG A850GL PCIE5 & MAG A750GL PCIE5

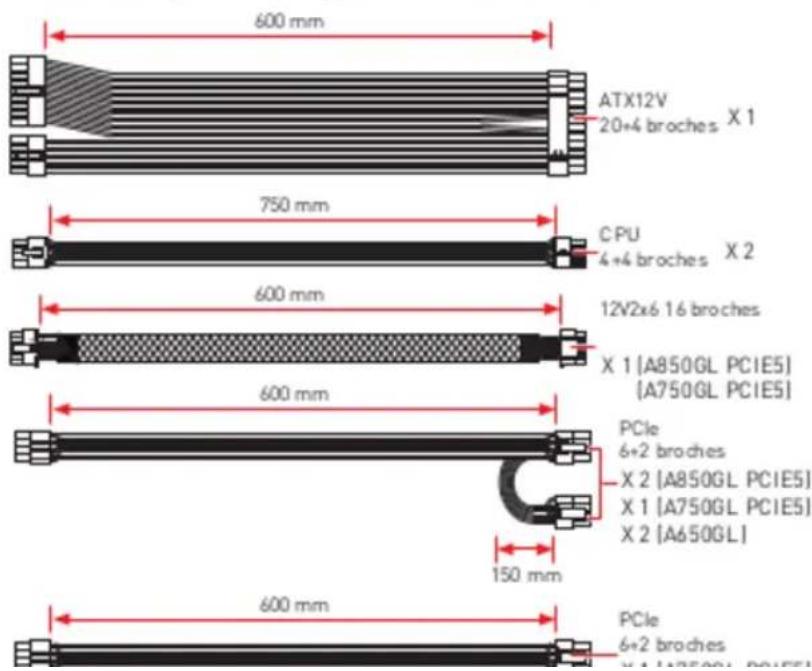

Connectique et longueur des câbles

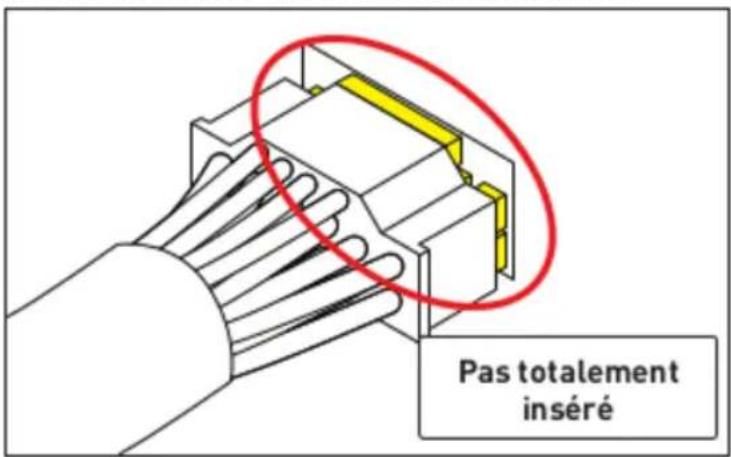

Installation du câble 12V2x6 (PCIe 5.0 16 broches)

ATTENTION

Veuillez totalement insérer le câble avant de l'utiliser.

Dimensions 3
