Marque	Carrier
Modèle	Performance 24ACB7
Type de produit	Climatisation split (système bibloc)
Fonctionnement	Deux phases (basse et haute) pour confort et efficacité énergétique
Commande	Thermostat mural (selon modèle)
Alimentation	Débrancher les disjoncteurs intérieur et extérieur avant entretien
Filtre à air	Nettoyable régulièrement pour maintenir l'efficacité
Évacuation condensat	Vérifier régulièrement pour éviter obstruction
Température minimale de fonctionnement	12,78 °C (55 °F)
Entretien extérieur	Nettoyer serpentin et bac de base ; dégagement minimum 304,8 mm
Entretien en zone côtière	Lavage fréquent des surfaces et serpentin tous les 3 mois
Inspection annuelle par technicien qualifié	Filtres, soufflante, serpentins, câblage, etc.
Sécurité	Symboles DANGER, AVERTISSEMENT, MISE EN GARDE
Pièces détachées	Doivent être autorisées par l'usine
Restrictions	Ne pas couvrir ni bloquer l'appareil extérieur
Installation	Nécessite un installateur qualifié
Temporisation	Protège l'équipement et le confort

FOIRE AUX QUESTIONS - Performance 24ACB7 CARRIER

Quand dois-je nettoyer le filtre à air de mon climatiseur Carrier Performance 24ACB7 ?

Il est recommandé de vérifier le filtre à air mensuellement et de le nettoyer ou le remplacer s'il est sale. Un filtre propre améliore l'efficacité énergétique et la durée de vie de l'appareil. Consultez la documentation du module intérieur pour les instructions détaillées.

Puis-je faire fonctionner le climatiseur en dessous de 12,78°C ?

Non, l'appareil extérieur n'est pas conçu pour fonctionner sans modification lorsque la température extérieure est inférieure à 12,78°C (55°F). Si nécessaire, consultez un distributeur autorisé.

Comment fonctionne le système à deux phases ?

Près de 80 % du temps, le système fonctionne en phase basse, offrant une température intérieure plus stable, moins de tirage, une meilleure régulation de l'humidité et une efficacité énergétique accrue.

Que dois-je vérifier avant d'appeler le service après-vente ?

Vérifiez les disjoncteurs et fusibles, assurez-vous que les filtres sont propres et les évents ouverts, et vérifiez les réglages du thermostat (mode Cool/Heat, température souhaitée).

Comment évacuer le condensat correctement ?

Après quelques minutes de fonctionnement, de l'eau doit s'écouler du tuyau de condensat. Vérifiez régulièrement que le système d'évacuation n'est pas bouché. Dans les environnements très secs, l'évacuation peut être limitée.

Est-il nécessaire de faire inspecter le système annuellement ?

Oui, une inspection annuelle par un technicien qualifié est recommandée. Elle inclut la vérification des filtres, de la soufflante, des serpentins, du câblage, des connexions physiques et du fonctionnement général.

Puis-je couvrir l'appareil extérieur en hiver ?

Non, ne couvrez ni ne bloquez l'appareil extérieur. Il nécessite une circulation d'air sans restriction. Maintenez un dégagement d'au moins 304,8 mm (12 po) autour de l'appareil.

Que faire si de l'eau ou de la glace s'accumule sous l'appareil extérieur ?

Assurez-vous que l'appareil est de niveau. Si la base s'affaisse, remettez-la à niveau rapidement pour assurer un bon drainage. Enlevez les débris du bac de base.

Comment entretenir le système en zone côtière ?

En raison du sel marin corrosif, lavez les surfaces exposées et le serpentin extérieur tous les 3 mois environ. Consultez votre installateur pour des intervalles adaptés à votre région.

Quels sont les symboles de sécurité utilisés dans la notice ?

Les symboles DANGER, AVERTISSEMENT et MISE EN GARDE indiquent des niveaux de risque croissants. DANGER signifie risque de blessures graves ou mortelles. Respectez toujours les instructions associées à ces symboles.

MODE D'EMPLOI Performance 24ACB7 CARRIER

Chaquefois que vous voyez les symboled dans les manuels, dans les instructions et sur l'appareil, cela indique qu'il y a un risquede blessures. Ilexistetrois niveaux déprécaution:

LemotDANGERindiquelesrisqueslesplusélevés.Ils entraînerontdegravesblessures,voirelamort.

Le mot AVERTISSEMENT indique un danger qui pourrait entraînerdesblessurescorporellesoulamort.

Le mot MISE EN GARDE est utilisé pour identifier des pratiques dangereusespouvantentraînerdesblessuressuperficiellesoudes dégâtsmatériels.

Le mot REMARQUE est utilisé pour mettre en valeur des suggestions qui permettront d'améliorer l'installation, la fiabilité ou lefonctionnement.

AVERTISSEMENT

RISQUDE BELESSURESOUDEMORTOUDE DÉGÂTSMATÉRIELS

Le non-respect de cet avertissement pourrait provoquer des dommagesmatérielsoucauserdesblessuresgraves, voirela mort.

Une mauvaise installation, de mauvais réglages, des modifications inappropriées, un mauvais entretien, une réparationhasardeuse, ou unemauvaiseutilisationpeuvent provoqueruneexplosion, unincendie, une électrocutionou d'autres conditions pouvantcauserdes blessuresoudes dommages matériels. Consultez un installateur qualifié, une entreprises servicedentretienouvotredistributeurou succursale pour obtenir des renseignements ou de l'aide. L'installateur qualifié ou l'entreprise de service doit impérativement utiliser des trousses et des accessoires autorisés par l'usine pour réaliser une modification sur le produit.

Lisezetrespectez touteslesinstructionsetlesavertissements, y compris les étiquettes attachées à l'appareil ou expédiées avec lui avant d'utiliser votre nouveau climatiseur.

AVERTISSEMENT

Lenon-respectdecetavertissementpourraitentraîner des blessures, voire la mort.

Débrancheztoutealimentation électriquedans lerégulateur d'airintérieuroulachaudièreavantderetirerdespanneaux d'accès pour effectuer toute opération d'entretien. Débranchez lecordond'alimentationdumodule intérieuretdel'appareil extérieur.

REMARQUE: Notezqueplusieursdisjoncteurspourraient être présents.

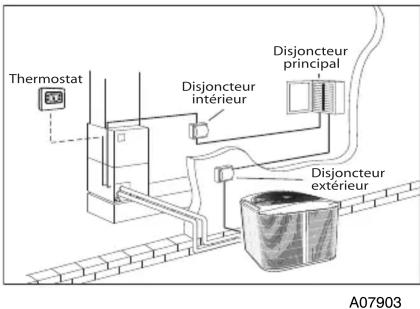

Thermostat Disjoncteur intérieur Disjoncteur principal Disjoncteur extérieur A07903

Fig.1-Disjoncteurs électriques

ÀPROPOSDEVOTRESYSTÈMEDE CLIMATISATION

Nosproduitsontconçus,testésetfabriquésconformémentaux procéduresnormaliséesduDOE;cependant,lesrésultatsde fonctionnementetlesrendements réelspeuventvarierenfonction des tolérances du fabricant et du fournisseur, de la configuration de l'équipement,desconditionsdefonctionnementetdespratiques d'installation.

IDENTIFICATIONDEVOTRESYSTÈME

Votrenouveausystèmedeclimatisationestcequenousappelons « système bibloc ». Il est doté d'un appareil extérieur et d'un moduleintérieurreliéslesunsauxautresaumoyendetuyauxde cuivreappelésconduitesdefrigorigène. Chacundecesappareils est doté d'une plaque signalétique qui présente les numéros de modèle et de série dont vous aurez besoin lors de l'appel d'un distributeuragréésurvotresystème.

Prenezquelquesinstantspourtrouvercesnumérosetnotez-les pourréférencefuture.

UTILISATIONDUNOUVEAUSYSTÈME

Le système de climatisation est commandé par un panneau de commande mural installé à l'intérieur de la maison. Plusieurs types de thermostats sont disponibles, veuillez donc consulter le manuel du propriétaire fourni avec votre thermostat pour obtenir des détails completssurlefonctionnement du système.

FONCTIONNEMENTÀDEUXPHASES

Si vous êtes propriétaire d'un système de climatisation à deux phases, vous remarquerez peut-être que votresystémefonctionne pendant de plus longues périodes. Près de 80 % du temps pendant lequelilfonctionne, il setrouve en phase basse et latempérature intérieure reste plus compatible, produit moins de tirage, offre une meilleure régulation de l'humidité, améliore le confort et l'efficacité énergétique.

CLIMATISATIONDEVOTREMAISON

Pour utiliser la climatisation, assurez-vous que la commande System(Système)ouMode(Mode)estrégléesurCooling (Climatisation). Ajustez ensuite la commande Temperature (Température) sur le réglage désiré. Utilisez enfin la commande Fan (Ventilateur) sur l'option Auto (Automatique) (allume et éteint le ventilateur suivant les besoins en climatisation) ou On (fonctionnementen continu).

FONCTIONNEMENTDANSDESCONDITIONS EXTRÊMES

Votreclimatiseurfonctionneraussilongtempsquenécessairepour maintenirlatempératureintérieuresélectionnéesurvotre thermostat. Votreclimatiseurfonctionnerapendantdepluslongues périodespartempsestrêmementchaudquepartempstempéré. Votresystèmefonctionneraégalementpendantdepluslongues périodesdanslesconditionssuivantes:

• Ouverturefréquentedesportesextérieures
• Utilisationdesappareilsdebuanderie
- Douchesàl'eauchaude
- Nombredepersonnesprésentesdanslamaisonsupérieuràla routine
- Nombredelampesélectriquesalluméessupérieuràlaroutine
- Rideauxoustoresouvertssurlecôtéensoleillédelamaison

ENTRETIENDEROUTINE

L'entretiensimpleetderoutine,telquedécritci--dessous,permet d'améliorerlarentabilitéetlafiabilitédefonctionnementdevotre systèmedeclimatisation.Souvenez--voustoujoursdesprécautions desécurités suivantes:

MISE EN GARDE

RISQUDEBLESSURESDEDÉGÂTSAUPRODUIT ET/OUDEDÉGÂTSMATÉRIELS

Lenon--respectdelamiseengardepourraitentraînerdes blessures, desdommagesauproduitetdesdégâtsmatériels.

Bienquenousayonsprisdessoinsparticulierslorsdela fabrication de votre appareil pour réduire les bords tranchants, faitespreuve d'extrêmeprudencelorsquevous manipulezdespiècesououvrezl'appareil.

- Gardezlefiltrepropre.

Un filtre à air sale ou mal installé sur votre module intérieur augmenteralescoûtsd'exploitationetréduiraladuréedeviedu module. Pourobtenirdesdétailssupplémentairessurlenettoyage dufiltre, consultezladocumentationrelativeaumodule intérieur.

- Ne bloquez pas les évents situés au sol, au mur ou au plafond.

Lorsquedesrideaux, desmeubles, desjouetsoud'autres articles ménagersbloquentlesévents, larestriictiondudébitd'airréduit l'efficacitédusystèmeetladuréedevie.

- Ne couvrez ni ne bloquez l'appareil extérieur.

L'appareil extérieur a besoin d'une circulation d'air sans restriction. Ne le couvrez pas l'appareil et ne placez pas des objets sur ou à côté de lui. Ne laissez pas de débris d'herbe, de feuilles ou autres s'accumuler sur les côtés ou sur le dessus de l'appareil. Maintenez un dégagement d'au moins 12 po (304,8 mm) entre l'appareil extérieuretleshautesherbes,vignes,arbustes,etc.

• Vérifiez l'évacuation de condensat.

Votreclimatiseuréliminel'humiditédevotremaisonpendantla saison de climatisation. Après quelques minutes de fonctionnement, del'eaudoitruisselerde la conduitedecondensat duserpentin intérieur. Vérifiezsouventpourvousassurerquele système d'évacuation n'est pas bouché. L'évacuation sera limitée si vous vivezdansunenvironnementtrèssec.

- Nepasfairefonctionnerendessousde55°F/12,78°C

Votre appareil extérieur n'est pas conçu pour fonctionner sans modification lorsque la température extérieure est inférieure à 55 °F/12,78 °C. Si vous devez l'utiliser en dessous de cette température, consultezundistributeur autorisé.

- Nettoyagedeserpentin

Leserpentinintérieurestsituédansuncoffretétanchesurvotre moduleintérieuretnécessiteunnettoyageminimalpourl'entretien deroutinedufiltre.Lescyclesdefonctionnementsprolongésetla baissedel'efficacitéénergétiquepeuventindiquerlanécessitéde fairenettoyerleserpentinparundistributeurautorisé.

- Évacuationdubacdebase

Vérifiezetretirezsouventlesdébrisaccumulésàlabasedevotre appareilextérieur. Celapermettrad'assurerunebonneévacuation du bac de base et d'éliminer l'eau qui stagne dans l'appareil extérieur.

• Installationdeniveau

Le distributeur autorisé installera l'appareil extérieur dans une position à niveau. Si la base de soutien s'affaisse ou se déplace et si l'appareil n'est plus à niveau, assurez-vous de le remettre rapidement à niveau pour assurer un bon drainage. Si vous remarquez une accumulation d'eau ou de glace sous l'appareil, faites--laévacuerdel'appareil.

ENTRETIENDESERPENTINENZONE CÔTIÈRE

Les emplacements côtiers exigent souvent un entretien supplémentaire de l'appareil extérieur, en raison de la présence de sel marin hautement corrosif dans l'air. Bien que votre nouveau systèmesoitfaitdemétalgalvaniséetprotégéparunepeinturede qualité, prenez la précaution supplémentaire de laver souvent touteslessurfacesexposéesetleserpentinextérieur,tousles3mois environ. Consultez avec votre distributeur d'installation pour connaîtrelesintervallesdenettoyageetlesprocéduresappropriées de votre zone géographique ou vous renseigner au sujet des contrats de service de nettoyage et d'inspection professionnels planifiés.

DÉPANNAGE

Avant d'appeler le service après-vente du distributeur, vérifiez la présencedesproblèmesfacilesàrésoudresuivants:

• Vérifiez les sectionneurs intérieurs et extérieurs. Vérifiez égalementlesdisjoncteursetlesfusiblesdupanneauélectrique principal.
• Vérifiez que le débit d'air est suffisant. Les filtres à air devraientêtreraisonnablementpropresetleséventsintérieurs doiventêtreouvertsetexemptsd'obstruction.
• Vérifiezlesparamètresduthermostat.Pourlaclimatisation,le réglage de température désiré doit être INFÉRIEUR à la températureaffichéedelapièceetlacommandeSystem/Mode (Système/Mode)devraitsetrouversurCool(Climatisation)ou Auto(Automatisation).Pourlechauffage,leréglagedela températuredoitêtreSUPÉRIEURàlatempératureaffichéede la pièce, et la commande System/Mode (Système/Mode) devrait se trouver sur Heat (Chauffage) ou Auto (Automatisation).
• Temporisations — selon la version de votre climatiseur, le fonctionnement del'appareil peut présenterdestemporisations intégrées pour protégerl'équipement et votre confort. Nevous inquiétez passivous remarquez un temporisation dans le fonctionnement. Il peut s'agir d'une fonction standard de protection de votre équipement. Communiquez avec le distributeur autorisé pour obtenir de plus amples renseignements sur le stemporisations.

Sivousvoulezcommuniqueravecledistributeur autorisépourun dépannageet/oudesréparations, assurez--vousd'avoirlenuméro demodèleletlenumérodesériedevotreéquipementàportéede main(desespacessontprévussurlecouverclepourvouspermettre de noter cette information). À l'aide de cette information, le distributeurpeutvousoffrirdessuggestionsutilesautéléphoneou gagneruntempsprécieuxpourmieuxpréparerl'appeld'entretien.

ENTRETIENORDINAIREDU DISTRIBUTEUR

En plus de l'entretien de routine que vous devez effectuer, votre systèmeconfortaufoyerdevraitêtreinspectérégulièrement par un technicien d'entretien qualifié. Plusieurs distributeurs offrent ce serviceàtauxréduitavecuncontratdeservice.Certainscontratsde serviceoffrentdesavantagessupplémentairestelsquedesremises surlespiècesetaucunfraissupplémentairepourleserviceen dehorsdesheuresnormalesouserviced'urgence.

L'inspectionannuelledevotresystèmedoitinclure:

• Inspectionderoutinedesfiltresàair, suividureplacementou dunettoyageaubesoin.
• Inspectionetnettoyagedurotordelasoufflanteetducarter moteur.
• Inspectionet, aubesoin, nettoyagedesserpentinsintérieuret extérieur.
• Inspectiondubacderécupérationduserpentinintérieur, ainsi quedesconduites d'évacuationdecondensatprimairet secondaire. Si le système est doté d'un bac et d'une conduite d'évacuation de condensat auxiliaires, vous devez également lesinspecter à cemoment. L'entretiendevrait comprendrele nettoyageaubesoin.
  • Vérificationdetoutlecâblageetdesraccordsélectriques.
• Vérificationdelasécuritédesraccordsphysiquesdechaque piècedechaqueappareil.
• Contrôledufonctionnementdusystèmedeclimatisation pour déterminer l'état de fonctionnement. Remise en état et/ou ajustementaubesoinàcemoment.
