Type de produit	Climatisation split system (bibloc)
Marque	Carrier
Modèle	Infinity 24ANB7
Catégorie	Climatisation résidentielle
Type de système	Split system à deux phases (haute et basse)
Alimentation électrique	Consulter la plaque signalétique (coupure secteur requise avant entretien)
Réfrigérant	R-410A (type standard, non spécifié explicitement mais commun)
Plage de température extérieure	Fonctionnement au-dessus de 55 °F / 12,78 °C sans modification
Fonctions principales	Climatisation, déshumidification, ventilation (via thermostat)
Contrôle	Thermostat mural (plusieurs types, manuel séparé)
Entretien courant	Nettoyage régulier du filtre à air, vérification des évents et du drain de condensat
Nettoyage du filtre	Filtre à air lavable ou remplaçable (consulter documentation module intérieur)
Nettoyage des serpentins	Nettoyage professionnel recommandé si baisse d'efficacité
Zone côtière	Lavage fréquent des surfaces exposées et du serpentin extérieur (tous les 3 mois environ)
Sécurité	Couper l'alimentation électrique avant entretien ; risques d'électrocution, incendie, explosion
Garantie	Consulter le distributeur agréé pour les conditions
Pièces détachées	Disponibles auprès des distributeurs agréés Carrier
Réparabilité	Interventions réservées à un installateur qualifié ou service agréé

FOIRE AUX QUESTIONS - Infinity 24ANB7 CARRIER

Comment mettre en marche la climatisation ?

Assurez-vous que la commande System/Mode est réglée sur Cooling ou Auto, puis réglez la température souhaitée. Le ventilateur peut être mis sur Auto (cycle automatique) ou On (continu).

Pourquoi mon climatiseur fonctionne-t-il longtemps ?

Les systèmes à deux phases (comme ce modèle) fonctionnent environ 80 % du temps en phase basse, ce qui permet un meilleur contrôle de l'humidité et du confort. Des périodes plus longues sont normales par temps très chaud.

Quelles précautions de sécurité avant d'entretenir l'appareil ?

Débranchez toute alimentation électrique au niveau du régulateur d'air intérieur et de l'appareil extérieur. Coupez les disjoncteurs concernés (voir schéma dans la notice).

À quelle fréquence nettoyer le filtre à air ?

Le filtre à air doit être maintenu propre pour éviter une surconsommation et une usure prématurée. Consultez la documentation du module intérieur pour l'intervalle recommandé.

Le climatiseur peut-il fonctionner en dessous de 12 °C ?

Non, sans modification l'appareil n'est pas conçu pour fonctionner en dessous de 55 °F / 12,78 °C. Si nécessaire, contactez un distributeur agréé.

Que faire si le climatiseur ne démarre pas ?

Vérifiez les disjoncteurs et fusibles, l'état des filtres, les réglages du thermostat (température inférieure à la température ambiante pour le refroidissement) et les temporisations intégrées (protection de l'équipement).

Comment entretenir l'unité extérieure ?

Veillez à ce que rien ne bloque les grilles (végétation, débris). Nettoyez régulièrement la base de l'appareil pour assurer le drainage. En zone côtière, lavez les surfaces exposées tous les 3 mois.

Où trouver les numéros de modèle et de série ?

Ils figurent sur la plaque signalétique de l'appareil extérieur et du module intérieur. Notez-les pour toute demande de service.

Quand faire appel à un professionnel ?

Pour toute modification, réparation ou si l'efficacité diminue (ex. serpentins encrassés). Un contrat d'entretien annuel est recommandé pour vérifier filtres, soufflante, serpentins et évacuation.

Que signifie le fonctionnement à deux phases ?

Le compresseur peut fonctionner à deux niveaux de puissance. La plupart du temps il est en phase basse (plus silencieux, meilleur contrôle de l'humidité), mais il passe en phase haute si nécessaire.

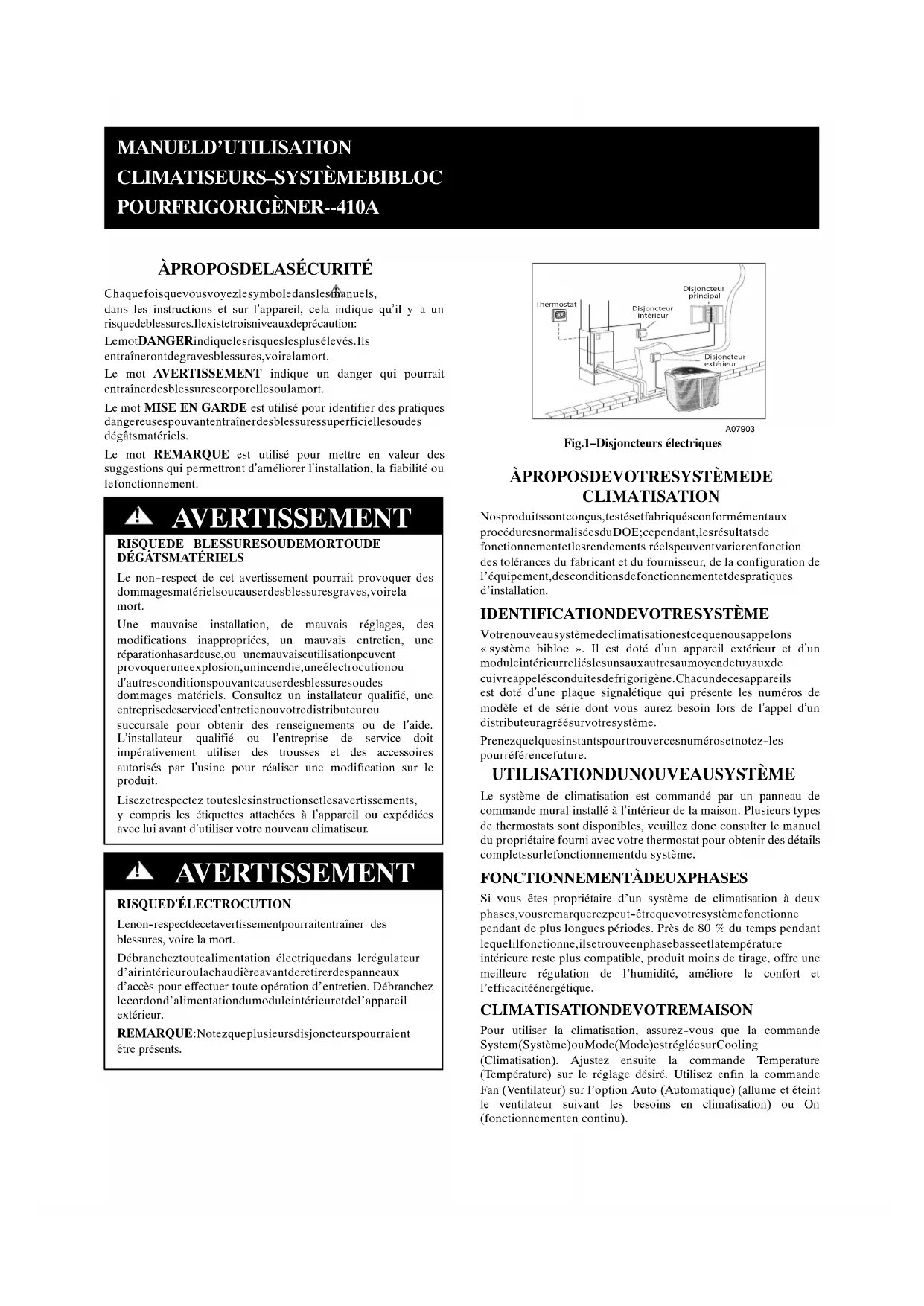

MODE D'EMPLOI Infinity 24ANB7 CARRIER

Chaquefois que vous voyez les symboled dans les manuels, dans les instructions et sur l'appareil, cela indique qu'il y a un risquede blessures. Ilexistetrois niveaux déprécaution:

LemotDANGERindiquelesrisqueslesplusélevés.Ils entraînerontdegravesblessures,voirelamort.

Le mot AVERTISSEMENT indique un danger qui pourrait entraînerdesblessurescorporellesoulamort.

Le mot MISE EN GARDE est utilisé pour identifier des pratiques dangereusespouvantentraînerdesblessuressuperficiellesoudes dégâtsmatériels.

Le mot REMARQUE est utilisé pour mettre en valeur des suggestions qui permettront d'améliorer l'installation, la fiabilité ou lefonctionnement.

! AVERTISSEMENT

RISQUDE BELESSURESOUDEMORTOUDE DÉGÂTSMATÉRIELS

Le non-respect de cet avertissement pourrait provoquer des dommagesmatérielsoucauserdesblessuresgraves, voirela mort.

Une mauvaise installation, de mauvais réglages, des modifications inappropriées, un mauvais entretien, une réparationhasardeuse, ou unemauvaiseutilisationpeuvent provoqueruneexplosion, unincendie, une électrocutionou d'autres conditions pouvantcauserdes blessuresoudes dommages matériels. Consultez un installateur qualifié, une entreprises servicedentretienouvotredistributeurou succursale pour obtenir des renseignements ou de l'aide. L'installateur qualifié ou l'entreprise de service doit impérativement utiliser des trousses et des accessoires autorisés par l'usine pour réaliser une modification sur le produit.

Lisezetrespectez touteslesinstructionsetlesavertissements, y compris les étiquettes attachées à l'appareil ou expédiées avec lui avant d'utiliser votre nouveau climatiseur.

AVERTISSEMENT

Lenon-respectdecetavertissementpourraitentraîner des blessures, voire la mort.

Débrancheztoutealimentation électriquedans lerégulateur d'airintérieuroulachaudièreavantderetirerdespanneaux d'accès pour effectuer toute opération d'entretien. Débranchez lecordond'alimentationdumodule intérieuretdel'appareil extérieur.

REMARQUE: Notezqueplusieursdisjoncteurspourraient être présents.

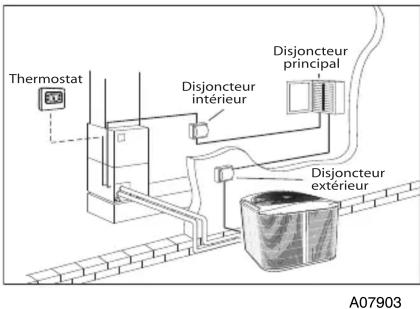

Thermostat Disjoncteur intérieur Disjoncteur principal Disjoncteur extérieur A07903

Fig.1-Disjoncteurs électriques

ÀPROPOSDEVOTRESYSTÈMEDE CLIMATISATION

Nosproduitsontconçus,testésetfabriquésconformémentaux procéduresnormaliséesduDOE;cependant,lesrésultatsde fonctionnementetlesrendements réelspeuventvarierenfonction des tolérances du fabricant et du fournisseur, de la configuration de l'équipement,desconditionsdefonctionnementetdespratiques d'installation.

IDENTIFICATIONDEVOTRESYSTÈME

Votrenouveausystèmedeclimatisationestcequenousappelons « système bibloc ». Il est doté d'un appareil extérieur et d'un moduleintérieurreliéslesunsauxautresaumoyendetuyauxde cuivreappelésconduitesdefrigorigène. Chacundecesappareils est doté d'une plaque signalétique qui présente les numéros de modèle et de série dont vous aurez besoin lors de l'appel d'un distributeuragréésurvotresystème.

Prenezquelquesinstantspourtrouvercesnumérosetnotez-les pourréférencefuture.

UTILISATIONDUNOUVEAUSYSTÈME

Le système de climatisation est commandé par un panneau de commande mural installé à l'intérieur de la maison. Plusieurs types de thermostats sont disponibles, veuillez donc consulter le manuel du propriétaire fourni avec votre thermostat pour obtenir des détails completssurlefonctionnement du système.

FONCTIONNEMENTÀDEUXPHASES

Si vous êtes propriétaire d'un système de climatisation à deux phases, vous remarquerez peut-être que votresystémefonctionne pendant de plus longues périodes. Près de 80 % du temps pendant lequelilfonctionne, il setrouve en phase basse et latempérature intérieure reste plus compatible, produit moins de tirage, offre une meilleure régulation de l'humidité, améliore le confort et l'efficacité énergétique.

CLIMATISATIONDEVOTREMAISON

Pour utiliser la climatisation, assurez-vous que la commande System(Système)ouMode(Mode)estrégléesurCooling (Climatisation). Ajustez ensuite la commande Temperature (Température) sur le réglage désiré. Utilisez enfin la commande Fan (Ventilateur) sur l'option Auto (Automatique) (allume et éteint le ventilateur suivant les besoins en climatisation) ou On (fonctionnementen continu).

FONCTIONNEMENTDANSDESCONDITIONS EXTRÊMES

Votreclimatiseurfonctionneraussilongtempsquenécessairepour maintenirlatempératureintérieuresélectionnéesurvotre thermostat. Votreclimatiseurfonctionnerapendantdepluslongues périodespartempsestrêmementchaudquepartempstempéré. Votresystèmefonctionneraégalementpendantdepluslongues périodesdanslesconditionssuivantes:

• Ouverturefréquentedesportesextérieures
• Utilisationdesappareilsdebuanderie
- Douchesàl'eauchaude
- Nombredepersonnesprésentesdanslamaisonsupérieuràla routine
- Nombredelampesélectriquesalluméessupérieuràlaroutine
- Rideauxoustoresouvertssurlecôtéensoleillédelamaison

ENTRETIENDEROUTINE

L'entretiensimpleetderoutine,telquedécritci--dessous,permet d'améliorerlarentabilitéetlafiabilitédefonctionnementdevotre systèmedeclimatisation.Souvenez--voustoujoursdesprécautions desécurités suivantes:

MISE EN GARDE

RISQUDEBLESSURESDEDÉGÂTSAUPRODUIT ET/OUDEDÉGÂTSMATÉRIELS

Lenon--respectdelamiseengardepourraitentraînerdes blessures, desdommagesauproduitetdesdégâtsmatériels.

Bienquenousayonsprisdessoinsparticulierslorsdela fabrication de votre appareil pour réduire les bords tranchants, faitespreuve d'extrêmeprudencelorsquevous manipulezdespiècesououvrezl'appareil.

- Gardezlefiltrepropre.

Un filtre à air sale ou mal installé sur votre module intérieur augmenteralescoûtsd'exploitationetréduiraladuréedeviedu module. Pourobtenirdesdétailssupplémentairessurlenettoyage dufiltre, consultezladocumentationrelativeaumodule intérieur.

- Ne bloquez pas les évents situés au sol, au mur ou au plafond.

Lorsquedesrideaux, desmeubles, desjouetsoud'autres articles ménagersbloquentlesévents, larestriictiondudébitd'airréduit l'efficacitédusystèmeetladuréedevie.

- Ne couvrez ni ne bloquez l'appareil extérieur.

L'appareil extérieur a besoin d'une circulation d'air sans restriction. Ne le couvrez pas l'appareil et ne placez pas des objets sur ou à côté de lui. Ne laissez pas de débris d'herbe, de feuilles ou autres s'accumuler sur les côtés ou sur le dessus de l'appareil. Maintenez un dégagement d'au moins 12 po (304,8 mm) entre l'appareil extérieuretleshautesherbes,vignes,arbustes,etc.

• Vérifiez l'évacuation de condensat.

Votreclimatiseuréliminel'humiditédevotremaisonpendantla saison de climatisation. Après quelques minutes de fonctionnement, del'eaudoitruisselerde la conduitedecondensat duserpentinintérieur. Vérifiezsouventpourvousassurerquele système d'évacuation n'est pas bouché. L'évacuation sera limitée si vousvivezdansunenvironnementtrèssec.

- Nepasfairefonctionnerendessousde55°F/12,78°C

Votre appareil extérieur n'est pas conçu pour fonctionner sans modification lorsque la température extérieure est inférieure à 55 °F/12,78 °C. Si vous devez l'utiliser en dessous de cette température, consultezundistributeur autorisé.

- Nettoyagedeserpentin

Leserpentinintérieurestsituédansuncoffretétanchesurvotre moduleintérieuretnécessiteunnettoyageminimalpourl'entretien deroutinedufiltre.Lescyclesdefonctionnementsprolongésetla baissedel'efficacitéénergétiquepeuventindiquerlanécessitéde fairenettoyerleserpentinparundistributeurautorisé.

- Évacuationdubacdebase

Vérifiezetretirezsouventlesdébrisaccumulésàlabasedevotre appareilextérieur. Celapermettrad'assurerunebonneévacuation du bac de base et d'éliminer l'eau qui stagne dans l'appareil extérieur.

• Installationdeniveau

Le distributeur autorisé installera l'appareil extérieur dans une position à niveau. Si la base de soutien s'affaisse ou se déplace et si l'appareil n'est plus à niveau, assurez-vous de le remettre rapidement à niveau pour assurer un bon drainage. Si vous remarquez une accumulation d'eau ou de glace sous l'appareil, faites--laévacuerdel'appareil.

ENTRETIENDESERPENTINENZONE CÔTIÈRE

Les emplacements côtiers exigent souvent un entretien supplémentaire de l'appareil extérieur, en raison de la présence de sel marin hautement corrosif dans l'air. Bien que votre nouveau systèmesoitfaitdemétalgalvaniséetprotégéparunepeinturede qualité, prenez la précaution supplémentaire de laver souvent touteslessurfacesexposéesetleserpentinextérieur, tousles3mois environ. Consultez avec votre distributeur d'installation pour connaîtrelesintervallesdenettoyageetlesprocéduresappropriées de votre zone géographique ou vous renseigner au sujet des contrats de service de nettoyage et d'inspection professionnels planifiés.

DÉPANNAGE

Avant d'appeler le service après-vente du distributeur, vérifiez la présencedesproblèmesfacilesàrésoudresuivants:

• Vérifiez les sectionneurs intérieurs et extérieurs. Vérifiez égalementlesdisjoncteursetlesfusiblesdupanneauélectrique principal.
• Vérifiez que le débit d'air est suffisant. Les filtres à air devraientêtreraisonnablementpropresetleséventsintérieurs doiventêtreouvertsetexemptsd'obstruction.
• Vérifiezlesparamètresduthermostat.Pourlaclimatisation,le réglage de température désiré doit être INFÉRIEUR à la températureaffichéedelapièceetlacommandeSystem/Mode (Système/Mode)devraitsetrouversurCool(Climatisation)ou Auto(Automatisation).Pourlechauffage,leréglagedela températuredoitêtreSUPÉRIEURàlatempératureaffichéede la pièce, et la commande System/Mode (Système/Mode) devrait se trouver sur Heat (Chauffage) ou Auto (Automatisation).
• Temporisations — selon la version de votre climatiseur, le fonctionnement del'appareil peut présenterdestemporisations intégrées pour protégerl'équipement et votre confort. Nevous inquiétez passivous remarquez un temporisation dans le fonctionnement. Il peut s'agir d'une fonction standard de protection de votre équipement. Communiquez avec le distributeur autorisé pour obtenir de plus amples renseignements sur le stemporisations.

Sivousvoulezcommuniqueravecledistributeur autorisépourun dépannageet/oudesréparations, assurez--vousd'avoirlenuméro demodèleletlenumérodesériedevotreéquipementàportéede main(desespacessontprévussurlecouverclepourvouspermettre de noter cette information). À l'aide de cette information, le distributeurpeutvousoffrirdessuggestionsutilesautéléphoneou gagneruntempsprécieuxpourmieuxpréparerl'appeld'entretien.

ENTRETIENORDINAIREDU DISTRIBUTEUR

En plus de l'entretien de routine que vous devez effectuer, votre systèmeconfortaufoyerdevraitêtreinspectérégulièrement par un technicien d'entretien qualifié. Plusieurs distributeurs offrent ce serviceàtauxréduitavecuncontratdeservice.Certainscontratsde serviceoffrentdesavantagessupplémentairestelsquedesremises surlespiècesetaucunfraissupplémentairepourleserviceen dehorsdesheuresnormalesouserviced'urgence.

L'inspectionannuelledevotresystèmedoitinclure:

• Inspectionderoutinedesfiltresàair, suividureplacementou dunettoyageaubesoin.
• Inspectionetnettoyagedurotordelasoufflanteetducarter moteur.
• Inspectionet, aubesoin, nettoyagedesserpentinsintérieuret extérieur.
• Inspectiondubacderécupérationduserpentinintérieur, ainsi quedesconduites d'évacuationdecondensatprimairet secondaire. Si le système est doté d'un bac et d'une conduite d'évacuation de condensat auxiliaires, vous devez également lesinspecter à cemoment. L'entretiendevrait comprendrele nettoyageaubesoin.
  • Vérificationdetoutlecâblageetdesraccordsélectriques.
• Vérificationdelasécuritédesraccordsphysiquesdechaque piècedechaqueappareil.
• Contrôledufonctionnementdusystèmedeclimatisation pour déterminer l'état de fonctionnement. Remise en état et/ou ajustementaubesoinàcemoment.
