Caractéristiques techniques	Pompe à chaleur air-eau, efficacité énergétique élevée, classe A+++, fonctionnement silencieux.
Capacité de chauffage	Jusqu'à 5,5 kW pour un confort optimal en hiver.
Utilisation	Idéale pour le chauffage résidentiel et la production d'eau chaude sanitaire.
Contrôle	Compatible avec des systèmes de domotique, contrôle à distance via application mobile.
Maintenance	Entretien annuel recommandé, nettoyage des filtres et vérification du circuit frigorifique.
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes et les fuites.
Dimensions	Compacité pour une installation facile, dimensions adaptées aux espaces réduits.
Garantie	Garantie constructeur de 5 ans sur les pièces.
Informations générales	Fonctionnement jusqu'à -15°C, faible consommation d'énergie, respect de l'environnement.

FOIRE AUX QUESTIONS - Infinity 25VNA8 CARRIER

Quelle est la température minimale à laquelle la pompe à chaleur CARRIER Infinity 25VNA8 peut fonctionner ?

La pompe à chaleur CARRIER Infinity 25VNA8 peut fonctionner jusqu'à une température extérieure de -15°C.

Comment régler la température de ma pompe à chaleur CARRIER Infinity 25VNA8 ?

Vous pouvez régler la température via le thermostat connecté de la pompe à chaleur ou en utilisant l'application mobile CARRIER.

Quels sont les bruits normaux émis par la CARRIER Infinity 25VNA8 ?

Des bruits de fonctionnement tels que des bourdonnements ou des sifflements légers sont normaux. Si vous entendez des bruits forts ou inhabituels, contactez un technicien.

Comment savoir si ma pompe à chaleur CARRIER Infinity 25VNA8 fonctionne correctement ?

Vérifiez les indicateurs sur le thermostat et assurez-vous que l'air sortant est chaud. Si vous avez des doutes, consultez le manuel d'utilisation ou contactez un professionnel.

Que faire si la pompe à chaleur CARRIER Infinity 25VNA8 ne démarre pas ?

Vérifiez si l'alimentation électrique est en marche, examinez le disjoncteur et assurez-vous que le thermostat est correctement réglé.

Quelle est la fréquence recommandée pour l'entretien de la pompe à chaleur CARRIER Infinity 25VNA8 ?

Il est recommandé de faire inspecter et entretenir votre pompe à chaleur une fois par an par un professionnel pour garantir son bon fonctionnement.

Comment nettoyer les filtres de ma pompe à chaleur CARRIER Infinity 25VNA8 ?

Retirez les filtres de la pompe à chaleur, lavez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Que faire si la pompe à chaleur CARRIER Infinity 25VNA8 affiche un code d'erreur ?

Consultez le manuel d'utilisation pour comprendre le code d'erreur. Si le problème persiste, contactez un technicien qualifié.

Comment améliorer l'efficacité de ma pompe à chaleur CARRIER Infinity 25VNA8 ?

Assurez-vous que les filtres sont propres, que l'unité extérieure est dégagée de débris et que l'isolation de votre maison est adéquate.

Puis-je utiliser ma pompe à chaleur CARRIER Infinity 25VNA8 en mode chauffage en hiver ?

Oui, la CARRIER Infinity 25VNA8 est conçue pour fonctionner en mode chauffage même par temps froid.

MODE D'EMPLOI Infinity 25VNA8 CARRIER

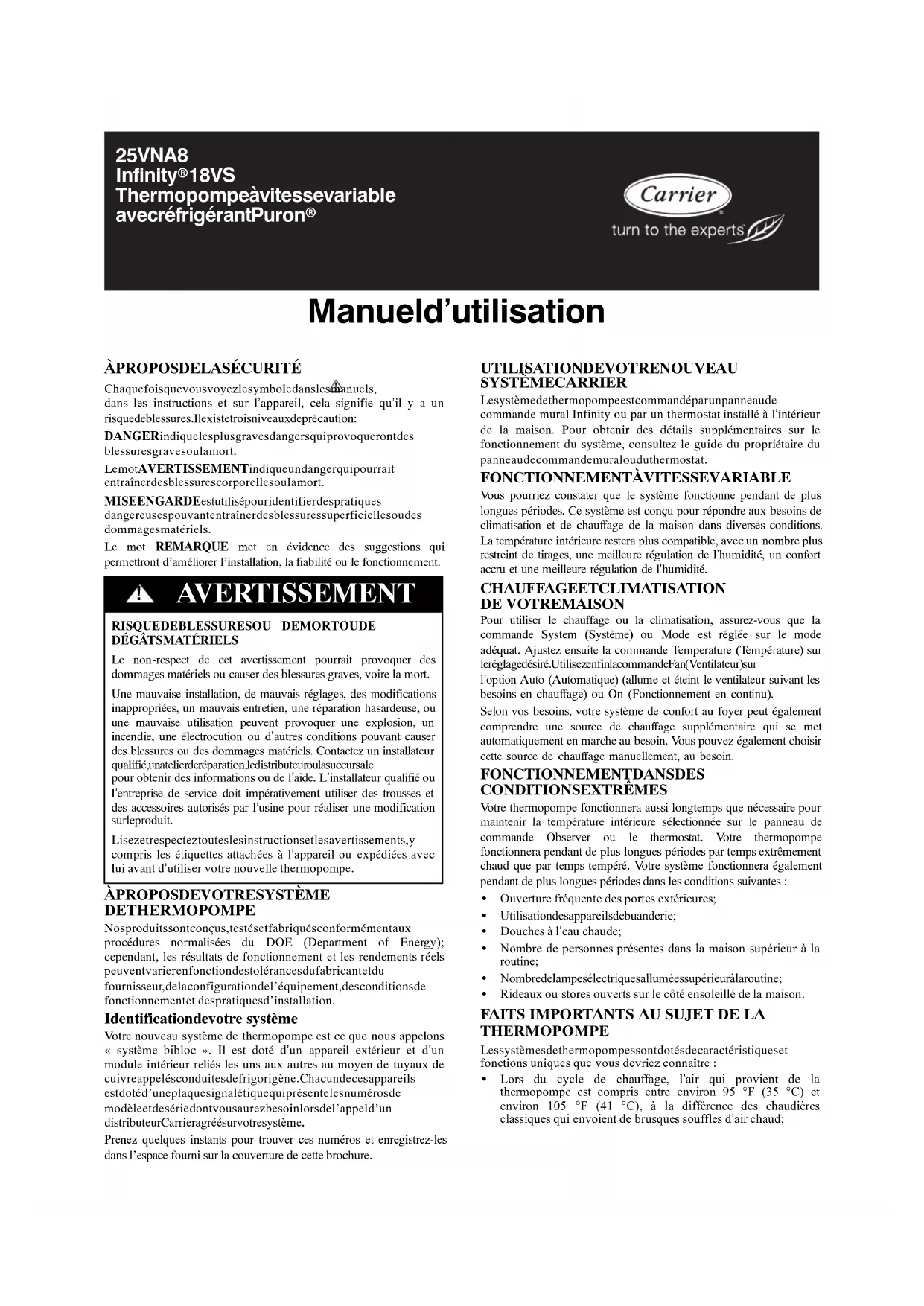

Manuel d’utilisation 25VNA8 Infinityr 18VS Ther mopo mpe à vitesse variable avec réfrigérant Puronr

À PROPOS DE LA SÉCURITÉ

Chaque fois que vous voyez le symbole dans les manuels, dans les instructions et sur l’appareil, cela signifie qu’il y a un risque de blessures. Il existe trois niveaux de précaution : DANGER indique les plus graves dangers qui provoqueront des blessures graves ou la mort. Le mot AVERTISSEMENT indique un danger qui pourrait entraîner des blessures corporelles ou la mort. MISE EN GARDE est utilisé pour identifier des pratiques dangereuses pouvant entraîner des blessures superficielles ou des dommages matériels. Le mot REMARQUE me t e n évidenc e des suggest i ons qui permettront d’améliorer l’installation, la fiabilité ou le fonctionne m ent . RISQUE DE BLESSURES OU DE MORT OU DE

Le non- r es pect de cet aver ti ss ement pourrai t provoquer des domma ges ma tér i els ou cause r de s bl es sur es graves , voire la mort . Une mauvai se inst al lat i on, de mauvais régl age s, des modi fi ca ti ons inappr opri ée s, un mauvai s entr et ie n, une répar ati on hasarde use , ou une mauvaise utilisation peuvent provoque r une expl osi on, un incendie, une électrocution ou d’aut re s condi t ions pouvant cause r des blessures ou des dommages matériels. Contactez un installateur qualifié, un atelier de réparation, le distributeur ou la succursale pour obte ni r de s i nfor m at i ons ou de l’aide. L’installateur qualifié ou l’entreprise de service doit impérativement utiliser des trousses et des accessoires autorisés par l’us ine pour ré al is er une modific at ion sur l e pr odui t. Lisez et respectez toutes les instructions et les avertissements, y compris les étiquettes attachées à l’appareil ou expédiées avec lui avant d’utiliser votre nouvelle thermopompe.

DE THERMOPOMPE Nos produits sont conçus, testés et fabriqués conformément aux procédures normalisées du DOE (Department of Energy); cependant, les résultats de fonctionnement et les rendements réels peuvent varier en fonction des tolérances du fabricant et du fournisseur, de la configuration de l’équipement, des conditions de fonctionnement et des pratiques d’installation. Identification de votre système Votre nouveau système de thermopompe est ce que nous appelons « système bibloc ». Il est doté d’un appareil extérieur et d’un module intérieur reliés les uns aux autres au moyen de tuyaux de cuivre appelés conduites de frigorigène. Chacun de ces appareils est doté d’une plaque signalétique qui présente les numéros de modèle et de série dont vous aurez besoin lors de l’appel d’un distributeur Carrier agréé sur votre système. Prene z que lque s i ns ta nts pour t r ouver ces numér os e t enr egi st re z- le s dans l’es pace fourni sur la couve rt ure de ce tt e brochure .

Le système de thermopompe est commandé par un panneau de commande mural Infinity ou par un thermostat installé à l’intérieur de la maison. Pour obtenir des détails supplémentaires sur le fonctionnement du système, consultez le guide du propriétaire du panneau de commande mural ou du thermostat.

FONCTIONNEMENT À VITESSE VARIABLE

Vous pourr ie z cons ta te r que le système foncti onne pendant de plus longues pér i odes. Ce sys t ème es t conç u pour répondre aux bes oi ns de cli m at i sat ion et de cha uffa ge de la ma is on da ns di ver se s condi ti ons. La t empér at ur e int ér i eur e re st er a plus compat i ble , ave c un nombre plus restreint de tirages, une meilleure régulation de l’humidit é, un c onfor t accru et une meilleure régulation de l’humidité.

Pour utiliser le chauffage ou la climatisation, assurez-vous que l a com mande Syst em (Syst ème) ou Mode e s t ré glé e sur le mode adéquat . Ajust ez e nsui te la comm ande Temper at ure (Tempé r atur e) sur le réglage désiré. Utilisez enfin la commande Fan (Ventilateur) sur l’option Auto (Automatique) (allume et éteint le ventilateur suivant les besoi ns en cha uffa ge) ou On (Fonct ionne m ent en conti nu). Selon vos besoi ns, votr e systè m e de confor t au foyer peut éga l ement com pre ndre une sourc e de c hauffa ge s upplé m ent ai re qui se met automat ique m ent en mar che au besoin. Vous pouvez égale m ent chois ir cet te source de c hauffa ge manue ll ement , au besoin.

Votre the rmopom pe fonc ti onner a aussi longtemps que nécess ai re pour ma int eni r la te mpér at ure int ér ie ure sé le ct ionné e sur le pa nnea u de com mande Obs er ver ou le ther most at . Vot re t her m opom pe fonct ionne ra pendant de plus l ongues pé ri odes par te mps extrêmement chaud que par temps te mpéré . Votr e sys tè m e fonc ti onner a éga l ement pendant de plus longues péri odes dans le s conditions suivantes : S Ouverture fréquente des portes extérieures; S Utilisation des appareils de buanderie; S Douches à l’eau chaude; S Nombre de personnes présentes dans la maison supérieur à la routine; S Nombre de lampes électriques allumées supérieur à la routine; S Rideaux ou stores ouverts sur le côté ensoleillé de la maison.

FAITS IMPORTANTS AU SUJET DE LA

THERMOPOMPE Les systèmes de thermopompes sont dotés de caractéristiques et fonctions uniques que vous devriez connaître : S Lors du cycle de chauffage, l’air qui provient de la thermopompe est compris entre environ 95 °F (35 °C) et environ 105 °F (41 °C), à la différence des chaudières classiques qui envoient de brusques souffles d’air chaud;2 S Lors du fonctionnement en mode chauffage en hiver, il peut se former de la glace ou du givre. La thermopompe fait automatiquement fondre la glace au moyen du cycle de dégivrage. Lors du dégivrage, de la vapeur ou de la buée peut s’échapper de l’appareil extérieur, ce qui est normal. Au début et à la fin du cycle de dégivrage, l’appareil pourrait produire un bruit de souffle. Ceci est normal pour les thermopompes; S Les thermopompes installées dans les zones susceptibles de recevoir de la neige doivent être supportées par des pattes d’appui. SONS La nouvelle thermopompe Infinity 18VS est différente de la plupart des systèmes de chauffage et climatisation. Parce qu’il s’agit d’un système à vitesse variable, il est conçu pour fonctionner à des vitesses différentes selon la température et l’humidité. Vous remarquerez peut-être que le bruit émis par l’appareil extérieur varie de temps à autre selon les saisons. En hiver, le système fonctionne à des vitesses plus élevées s’il fait plus froid à l’extérieur, afin d’assurer un chauffage adéquat. À vitesse plus élevée, le son augmente. Ce changement de vitesse permet au système de fonctionner plus efficacement et d’assurer le confort à l’intérieur de la maison. Entre deux cycles, vous pourriez également entendre un léger sifflement près de l’appareil extérieur . Ce son est produit par l’opération d’équilibrage de la pression du système, requise pour stabiliser et faciliter le démarrage du prochain cycle. Ces sons sont normaux et n’indiquent pas une panne du système.

ENTRETIEN DE ROUTINE

L’entretien simple et de routine, tel que décrit ci-dessous, permet d’améliorer la rentabilité et la fiabilité de fonctionnement de votre thermopompe. Souvenez-vous toujours des précautions de sécurité suivantes :

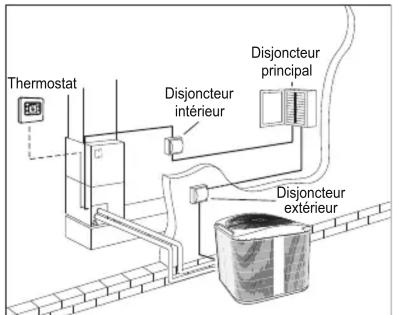

Ignorer cette mise en garde pourrait provoquer de graves blessures, voire la mort. Le sectionne ur principa l doit êt re placé sur ARRÊT (alimentation coupée) avant l’installation, la modification ou la ma inte nance du s ystème. À noter que pl usieurs dis j oncteurs pourraient être présents. Verrouillez et posez une étiquette de mi s e e n garde appropriée sur le sectionneur. REMARQUE : Notez que plusieurs disjoncteurs pourraient être présents. A07903 Disjoncteur intérieur Disjoncteur principal Disjoncteur extérieur Thermostat Figure 1 – Disjoncteurs électriques

Ignorer cette mise en garde pourrait entraîner des blessures corporelles. Bien que nous ayons pris des soins particuliers lors de la fabrication de votre appareil pour réduire les bords tranchants, faites preuve d’extrême prudence et portez des vêtements et de gants de protection adéquats lorsque vous manipulez des pièces ou ouvrez l’appareil. ATTENTION

S Gardez le filtre propre Un filtre à air sale ou mal installé sur votre module intérieur augmentera les coûts d’exploitation et réduira la durée de vie du module. Pour obtenir des détails supplémentaires sur le nettoyage du filtre, consultez la documentation relative au module intérieur. S Ne bloquez pas les évents situés au sol, au mur ou au plafond Lorsque des rideaux, des meubles, des jouets ou d’autres articles ménagers bloquent les évents, la restriction du débit d’air réduit l’efficacité du système et la durée de vie. S Ne couvrez ni ne bloquez l’appareil extérieur L’appareil extérieur a besoin d’une circulation d’air sans restriction. Ne le couvrez pas l’appareil et ne placez pas des objets sur ou à côté de lui. Ne laissez pas de débris d’herbe, de feuilles ou autres s’accumuler sur les côtés ou sur le dessus de l’appareil. Maintenez un dégagement d’au moins 12 po (304,8 mm) entre l’appareil extérieur et les hautes herbes, vignes, arbustes, etc. S Vérifiez l’évacuation de condensat Votre thermopompe élimine l’humidité de votre maison pendant la saison de climatisation. Après quelques minutes de fonctionnement, de l’eau doit ruisseler de la conduite de condensat du serpentin intérieur. Vérifiez souvent pour vous assurer que le système d’évacuation n’est pas bouché. L’évacuation sera limitée si vous vivez dans un environnement très sec. S Ne faites pas fonctionner l’appareil en dessous des tempéra tures de fonctionnement minimales en mode climatisation L’appareil extérieur n’est pas conçu pour fonctionner à des températures inférieures à la température minimale. La température minimale dépend du panneau de commande mural que vous utilisez : — Avec commande tactile Infinity : 40 _F(4,4_C) — Commande avec thermostat : 55 _F (12,8 _C) Les dispositifs de protection du système peuvent ne pas permettre à l’appareil de fonctionner à des températures inférieures à ces températures minimales. S Ne faites pas fonctionner à une température supérieure à 66 °F/18,89 °C en mode chauffage Votre appareil extérieur n’est pas conçu pour fonctionner en mode chauffage lorsque la température extérieure est supérieure à 66 °F (18,9 _C). Vous pouvez utiliser le système en mode d’urgence ou chauffage auxiliaire lorsque la température est supérieure à 66 °F (18,9 _C). S Température de chauffage minimale Cet appareil extérieur n’est pas conçu pour fonctionner à des températures extérieures extrêmes. Lorsque la température extérieure est inférieure à 10 _F (-- 12,2 _C), la commande de l’appareil peut arrêter automatiquement la thermopompe et alimenter la source de chaleur auxiliaire pour maintenir la température au point de consigne de souhaité à l’intérieur de la maison. S Évacuation du bac de base Vérifiez et retirez souvent les débris accumulés à la base de votre appareil extérieur. Cela permettra d’assurer une bonne évacuation dubacdebaseetd’éliminer l’eau qui stagne dans l’appareil extérieur.3 S Installation de niveau Votre distributeur Carrier installera l’appareil extérieur dans une position à niveau. Si la base de soutien s’affaisse ou se déplace et si l’appareil n’est plus à niveau, assurez-vous de le remettre rapidement à niveau pour assurer un bon drainage. Si vous remarquez une accumulation d’eau ou de glace sous l’appareil, faites-l’évacuer de l’appareil.

Les emplacements côtiers exigent souvent un entretien supplémentaire de l’appareil extérieur, en raison de la présence de sel marin hautement corrosif dans l’air. Bien que votre nouveau système Carrier soit fait de métal galvanisé et protégé par une peinture de qualité, prenez la précaution supplémentaire de laver souvent toutes les surfaces exposées et le serpentin extérieur, tous les 3 mois environ. Consultez avec votre distributeur d’installation Carrier pour connaître les intervalles de nettoyage et les procédures appropriées de votre zone géographique ou vous renseigner au sujet des contrats de service de nettoyage et d’inspection professionnels planifiés. DÉPANNAGE Avant d’appeler le service après-vente du distributeur, vérifiez la présence des problèmes faciles à résoudre suivants : S Vérifiez les sectionneurs intérieurs et extérieurs. Vérifiez également les disjoncteurs et les fusibles du panneau électrique principal; S Vérifiez que le débit d’air est suffisant. Les filtres à air devraient être raisonnablement propres et les évents intérieurs doivent être ouverts et exempts d’obstruction; S Vérifiez les réglages du panneau de commande Observer ou du thermostat. Pour la climatisation, le réglage de température désiré doit être INFÉRIEUR à la température affichée de la pièce et la commande System/Mode (Système/Mode) devrait se trouver sur Cool (Climatisation) ou Auto (Automatisation). Pour le chauffage, le réglage de la température doit être SUPÉRIEUR à la température affichée de la pièce, et la commande System/Mode (Système/Mode) devrait se trouver sur Heat (Chauffage) ou Auto (Automatisation); S Temporisations – selon la version de votre thermopompe, le fonctionnement de l’appareil peut présenter des temporisations intégrées pour protéger l’équipement et votre confort. Ne vous inquiétez pas si vous remarquez une temporisation dans le fonctionnement. Il peut s’agir d’une fonction standard de protection de votre équipement. Communiquez avec le distributeur autorisé pour obtenir de plus amples renseignements sur les temporisations. Si vous voulez communiquer avec votre distributeur Carrier pour un dépannage et/ou des réparations, assurez-vous d’avoir le numéro de modèle et le numéro de série de votre équipement à portée de main (des espaces sont prévus sur le couvercle pour vous permettre de noter cette information).

ENTRETIEN ORDINAIRE DU

DISTRIBUTEUR En plus de l’entretien de routine que vous devez effectuer, votre système de confort au foyer devrait être inspecté régulièrement par un technicien d’entretien qualifié. Plusieurs distributeurs offrent ce service à taux réduit avec un contrat de service. Certains contrats de service offrent des avantages supplémentaires tels que des remises sur les pièces et aucun frais supplémentaire pour le service en dehors des heures normales ou service d’urgence. L’inspection annuelle de votre système doit inclure : S Inspection de routine des filtres à air, suivi du remplacement ou du nettoyage au besoin; S Inspection et nettoyage du rotor de la soufflante et du carter moteur; S Inspection et, au besoin, nettoyage des serpentins intérieur et extérieur; S Inspection du bac de récupération du serpentin intérieur, ainsi que des conduites d’évacuation de condensat primaire et secondaire. Si le système est doté d’un bac et d’une conduite d’évacuation de condensat auxiliaires, vous devez également les inspecter à ce moment. L’entretien devrait comprendre le nettoyage au besoin; S Vérification de tout le câblage et des raccords électriques; S Vérification de la sécurité des raccords physiques de chaque pièce de chaque appareil; S Contrôle du fonctionnement du système de thermopompe pour déterminer l’état de fonctionnement. Remise en état et/ou ajustement au besoin à ce moment.Always Ask For

Copyright Carrier Corp. 2017 S 7310 W. Mo rris St. S Indianapolis, IN 46231 Date d’édition : 09/ 16 Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part. Nº de catalogue : OM25VNA8---02FR Remplace : OM25VNA8---01F R
