Type de produit	Climatiseur split système bibloc (module intérieur et extérieur)
Marque	Carrier
Modèle	Comfort 24ABC6
Fonctions principales	Climatisation deux phases, refroidissement, ventilation automatique ou continue
Thermostat	Panneau de commande mural (plusieurs types disponibles, se référer au manuel du thermostat)
Alimentation	Débrancher toute alimentation électrique avant entretien ; disjoncteurs intérieur, extérieur et principal
Entretien du filtre	Garder le filtre propre ; un filtre sale augmente les coûts et réduit la durée de vie
Entretien des serpentins	Nettoyage minimal en routine ; en zone côtière, laver toutes les 3 mois environ
Évacuation des condensats	Vérifier régulièrement que le système d'évacuation n'est pas bouché
Température minimale de fonctionnement	Ne pas faire fonctionner en dessous de 55°F / 12,78°C sans modification
Dégagements extérieurs	Maintenir un dégagement d'au moins 12 po (304,8 mm) autour de l'unité extérieure
Sécurité	Débrancher l'alimentation avant d'ouvrir les panneaux d'accès ; plusieurs disjoncteurs peuvent être présents
Installation	Doit être effectuée par un installateur qualifié utilisant des trousses et accessoires autorisés
Dépannage	Vérifier disjoncteurs, filtres, réglages du thermostat avant d'appeler le service
Entretien annuel recommandé	Inspection des filtres, soufflante, serpentins, condensats, câblage et fonctionnement général

FOIRE AUX QUESTIONS - Comfort 24ABC6 CARRIER

Comment utiliser la climatisation ?

Réglez la commande System/Mode sur Cooling ou Auto, ajustez la Temperature souhaitée, puis réglez le Fan sur Auto ou On.

Que faire si le système ne fonctionne pas ?

Vérifiez les disjoncteurs et fusibles intérieurs et extérieurs, les filtres à air (propres ?), et les réglages du thermostat (température souhaitée et mode).

À quelle fréquence nettoyer le filtre à air ?

Nettoyez le filtre régulièrement ; un filtre sale augmente les coûts et réduit la durée de vie. Consultez la documentation du module intérieur pour les détails.

Puis-je utiliser l'appareil par temps froid ?

Ne faites pas fonctionner l'unité extérieure en dessous de 55°F / 12,78°C sans modification. Consultez un distributeur autorisé si nécessaire.

Comment entretenir l'unité extérieure ?

Ne bloquez pas les évents, maintenez un dégagement d'au moins 12 po (304,8 mm) autour, retirez les débris (herbe, feuilles) et vérifiez l'évacuation du bac de base.

Que faire en cas de fuite d'eau ?

Vérifiez que la conduite de condensat n'est pas bouchée et que l'unité extérieure est de niveau. En environnement sec, l'évacuation peut être limitée.

Comment régler le thermostat ?

Pour le refroidissement, la température souhaitée doit être inférieure à la température ambiante ; pour le chauffage, supérieure. Le mode doit être sur Cool, Heat ou Auto.

Qu'est-ce que le fonctionnement à deux phases ?

Le système fonctionne près de 80 % du temps en phase basse (basse vitesse) pour un meilleur confort, moins de tirage, une meilleure régulation de l'humidité et une efficacité énergétique accrue.

Comment nettoyer les serpentins en zone côtière ?

Lavez toutes les surfaces exposées et le serpentin extérieur environ tous les 3 mois pour éviter la corrosion due au sel marin.

Que faire en cas d'accumulation de glace ou d'eau sous l'unité extérieure ?

Assurez-vous que l'unité est de niveau et que le drainage est correct. Enlevez l'eau ou la glace stagnante. Si le problème persiste, contactez un distributeur autorisé.

MODE D'EMPLOI Comfort 24ABC6 CARRIER

Chaquefois que vous voyez les symboled dans les manuels, dans les instructions et sur l'appareil, cela indique qu'il y a un risquede blessures. Ilexistetrois niveaux déprécaution:

LemotDANGERindiquelesrisqueslesplusélevés.Ils entraînerontdegravesblessures,voirelamort.

Le mot AVERTISSEMENT indique un danger qui pourrait entraînerdesblessurescorporellesoulamort.

Le mot MISE EN GARDE est utilisé pour identifier des pratiques dangereusespouvantentraînerdesblessuressuperficiellesoudes dégâtsmatériels.

Le mot REMARQUE est utilisé pour mettre en valeur des suggestions qui permettront d'améliorer l'installation, la fiabilité ou lefonctionnement.

AVERTISSEMENT

RISQUDE BELESSURESOUDEMORTOUDE DÉGÂTSMATÉRIELS

Le non-respect de cet avertissement pourrait provoquer des dommagesmatérielsoucauserdesblessuresgraves, voirela mort.

Une mauvaise installation, de mauvais réglages, des modifications inappropriées, un mauvais entretien, une réparationhasardeuse, ou unemauvaiseutilisationpeuvent provoqueruneexplosion, unincendie, une électrocutionou d'autres conditions pouvantcauserdes blessuresoudes dommages matériels. Consultez un installateur qualifié, une entreprises servicedentretienouvotredistributeurou succursale pour obtenir des renseignements ou de l'aide. L'installateur qualifié ou l'entreprise de service doit impérativement utiliser des trousses et des accessoires autorisés par l'usine pour réaliser une modification sur le produit.

Lisezetrespectez touteslesinstructionsetlesavertissements, y compris les étiquettes attachées à l'appareil ou expédiées avec lui avant d'utiliser votre nouveau climatiseur.

AVERTISSEMENT

Lenon-respectdecetavertissementpourraitentraîner des blessures, voire la mort.

Débrancheztoutealimentation électriquedans lerégulateur d'airintérieuroulachaudièreavantderetirerdespanneaux d'accès pour effectuer toute opération d'entretien. Débranchez lecordond'alimentationdumodule intérieuretdel'appareil extérieur.

REMARQUE: Notezqueplusieursdisjoncteurspourraient être présents.

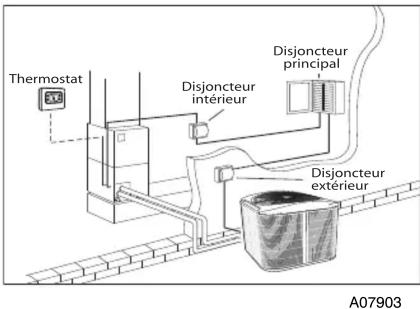

Thermostat Disjoncteur intérieur Disjoncteur principal Disjoncteur extérieur A07903

Fig.1-Disjoncteurs électriques

ÀPROPOSDEVOTRESYSTÈMEDE CLIMATISATION

Nosproduitsontconçus,testésetfabriquésconformémentaux procéduresnormaliséesduDOE;cependant,lesrésultatsde fonctionnementetlesrendements réelspeuventvarierenfonction des tolérances du fabricant et du fournisseur, de la configuration de l'équipement,desconditionsdefonctionnementetdespratiques d'installation.

IDENTIFICATIONDEVOTRESYSTÈME

Votrenouveausystèmedeclimatisationestcequenousappelons « système bibloc ». Il est doté d'un appareil extérieur et d'un moduleintérieurreliéslesunsauxautresaumoyendetuyauxde cuivreappelésconduitesdefrigorigène. Chacundecesappareils est doté d'une plaque signalétique qui présente les numéros de modèle et de série dont vous aurez besoin lors de l'appel d'un distributeuragréésurvotresystème.

Prenezquelquesinstantspourtrouvercesnumérosetnotez-les pourréférencefuture.

UTILISATIONDUNOUVEAUSYSTÈME

Le système de climatisation est commandé par un panneau de commande mural installé à l'intérieur de la maison. Plusieurs types de thermostats sont disponibles, veuillez donc consulter le manuel du propriétaire fourni avec votre thermostat pour obtenir des détails completssurlefonctionnement du système.

FONCTIONNEMENTÀDEUXPHASES

Si vous êtes propriétaire d'un système de climatisation à deux phases, vous remarquerez peut-être que votresystémefonctionne pendant de plus longues périodes. Près de 80 % du temps pendant lequelilfonctionne, il setrouve en phase basse et latempérature intérieure reste plus compatible, produit moins de tirage, offre une meilleure régulation de l'humidité, améliore le confort et l'efficacité énergétique.

CLIMATISATIONDEVOTREMAISON

Pour utiliser la climatisation, assurez-vous que la commande System(Système)ouMode(Mode)estrégléesurCooling (Climatisation). Ajustez ensuite la commande Temperature (Température) sur le réglage désiré. Utilisez enfin la commande Fan (Ventilateur) sur l'option Auto (Automatique) (allume et éteint le ventilateur suivant les besoins en climatisation) ou On (fonctionnementen continu).

FONCTIONNEMENTDANSDESCONDITIONS EXTRÊMES

Votreclimatiseurfonctionneraussilongtempsquenécessairepour maintenirlatempératureintérieuresélectionnéesurvotre thermostat. Votreclimatiseurfonctionnerapendantdepluslongues périodespartempsestrêmementchaudquepartempstempéré. Votresystèmefonctionneraégalementpendantdepluslongues périodesdanslesconditionssuivantes:

• Ouverturefréquentedesportesextérieures
• Utilisationdesappareilsdebuanderie
- Douchesàl'eauchaude
- Nombredepersonnesprésentesdanslamaisonsupérieuràla routine
- Nombredelampesélectriquesalluméessupérieuràlaroutine
- Rideauxoustoresouvertssurlecôtéensoleillédelamaison

ENTRETIENDEROUTINE

L'entretiensimpleetderoutine,telquedécritci--dessous,permet d'améliorerlarentabilitéetlafiabilitédefonctionnementdevotre systèmedeclimatisation.Souvenez--voustoujoursdesprécautions desécurités suivantes:

MISE EN GARDE

RISQUDEBLESSURESDEDÉGÂTSAUPRODUIT ET/OUDEDÉGÂTSMATÉRIELS

Lenon--respectdelamiseengardepourraitentraînerdes blessures, desdommagesauproduitetdesdégâtsmatériels.

Bienquenousayonsprisdessoinsparticulierslorsdela fabrication de votre appareil pour réduire les bords tranchants, faitespreuve d'extrêmeprudencelorsquevous manipulezdespiècesououvrezl'appareil.

- Gardezlefiltrepropre.

Un filtre à air sale ou mal installé sur votre module intérieur augmenteralescoûtsd'exploitationetréduiraladuréedeviedu module. Pourobtenirdesdétailssupplémentairessurlenettoyage dufiltre, consultezladocumentationrelativeaumodule intérieur.

- Ne bloquez pas les évents situés au sol, au mur ou au plafond.

Lorsquedesrideaux, desmeubles, desjouetsoud'autres articles ménagersbloquentlesévents, larestriictiondudébitd'airréduit l'efficacitédusystèmeetladuréedevie.

- Ne couvrez ni ne bloquez l'appareil extérieur.

L'appareil extérieur a besoin d'une circulation d'air sans restriction. Ne le couvrez pas l'appareil et ne placez pas des objets sur ou à côté de lui. Ne laissez pas de débris d'herbe, de feuilles ou autres s'accumuler sur les côtés ou sur le dessus de l'appareil. Maintenez un dégagement d'au moins 12 po (304,8 mm) entre l'appareil extérieuretleshautesherbes,vignes,arbustes,etc.

• Vérifiez l'évacuation de condensat.

Votreclimatiseuréliminel'humiditédevotremaisonpendantla saison de climatisation. Après quelques minutes de fonctionnement, del'eaudoitruisselerde la conduitedecondensat duserpentin intérieur. Vérifiezsouventpourvousassurerquele système d'évacuation n'est pas bouché. L'évacuation sera limitée si vous vivezdansunenvironnementtrèssec.

- Nepasfairefonctionnerendessousde55°F/12,78°C

Votre appareil extérieur n'est pas conçu pour fonctionner sans modification lorsque la température extérieure est inférieure à 55 °F/12,78 °C. Si vous devez l'utiliser en dessous de cette température, consultezundistributeur autorisé.

- Nettoyagedeserpentin

Leserpentinintérieurestsituédansuncoffretétanchesurvotre moduleintérieuretnécessiteunnettoyageminimalpourl'entretien deroutinedufiltre.Lescyclesdefonctionnementsprolongésetla baissedel'efficacitéénergétiquepeuventindiquerlanécessitéde fairenettoyerleserpentinparundistributeurautorisé.

- Évacuationdubacdebase

Vérifiezetretirezsouventlesdébrisaccumulésàlabasedevotre appareilextérieur. Celapermettrad'assurerunebonneévacuation du bac de base et d'éliminer l'eau qui stagne dans l'appareil extérieur.

• Installationdeniveau

Le distributeur autorisé installera l'appareil extérieur dans une position à niveau. Si la base de soutien s'affaisse ou se déplace et si l'appareil n'est plus à niveau, assurez-vous de le remettre rapidement à niveau pour assurer un bon drainage. Si vous remarquez une accumulation d'eau ou de glace sous l'appareil, faites--laévacuerdel'appareil.

ENTRETIENDESERPENTINENZONE CÔTIÈRE

Les emplacements côtiers exigent souvent un entretien supplémentaire de l'appareil extérieur, en raison de la présence de sel marin hautement corrosif dans l'air. Bien que votre nouveau systèmesoitfaitdemétalgalvaniséetprotégéparunepeinturede qualité, prenez la précaution supplémentaire de laver souvent touteslessurfacesexposéesetleserpentinextérieur,tousles3mois environ. Consultez avec votre distributeur d'installation pour connaîtrelesintervallesdenettoyageetlesprocéduresappropriées de votre zone géographique ou vous renseigner au sujet des contrats de service de nettoyage et d'inspection professionnels planifiés.

DÉPANNAGE

Avant d'appeler le service après-vente du distributeur, vérifiez la présencedesproblèmesfacilesàrésoudresuivants:

• Vérifiez les sectionneurs intérieurs et extérieurs. Vérifiez égalementlesdisjoncteursetlesfusiblesdupanneauélectrique principal.
• Vérifiez que le débit d'air est suffisant. Les filtres à air devraientêtreraisonnablementpropresetleséventsintérieurs doiventêtreouvertsetexemptsd'obstruction.
• Vérifiezlesparamètresduthermostat.Pourlaclimatisation,le réglage de température désiré doit être INFÉRIEUR à la températureaffichéedelapièceetlacommandeSystem/Mode (Système/Mode)devraitsetrouversurCool(Climatisation)ou Auto(Automatisation).Pourlechauffage,leréglagedela températuredoitêtreSUPÉRIEURàlatempératureaffichéede la pièce, et la commande System/Mode (Système/Mode) devrait se trouver sur Heat (Chauffage) ou Auto (Automatisation).
• Temporisations — selon la version de votre climatiseur, le fonctionnement del'appareil peut présenterdestemporisations intégrées pour protégerl'équipement et votre confort. Nevous inquiétez passivous remarquez un temporisation dans le fonctionnement. Il peut s'agir d'une fonction standard de protection de votre équipement. Communiquez avec le distributeur autorisé pour obtenir de plus amples renseignements sur le stemporisations.

Sivousvoulezcommuniqueravecledistributeur autorisépourun dépannageet/oudesréparations, assurez--vousd'avoirlenuméro demodèleletlenumérodesériedevotreéquipementàportéede main(desespacessontprévussurlecouverclepourvouspermettre de noter cette information). À l'aide de cette information, le distributeurpeutvousoffrirdessuggestionsutilesautéléphoneou gagneruntempsprécieuxpourmieuxpréparerl'appeld'entretien.

ENTRETIENORDINAIREDU DISTRIBUTEUR

En plus de l'entretien de routine que vous devez effectuer, votre systèmeconfortaufoyerdevraitêtreinspectérégulièrement par un technicien d'entretien qualifié. Plusieurs distributeurs offrent ce serviceàtauxréduitavecuncontratdeservice.Certainscontratsde serviceoffrentdesavantagessupplémentairestelsquedesremises surlespiècesetaucunfraissupplémentairepourleserviceen dehorsdesheuresnormalesouserviced'urgence.

L'inspectionannuelledevotresystèmedoitinclure:

• Inspectionderoutinedesfiltresàair, suividureplacementou dunettoyageaubesoin.
• Inspectionetnettoyagedurotordelasoufflanteetducarter moteur.
• Inspectionet, aubesoin, nettoyagedesserpentinsintérieuret extérieur.
• Inspectiondubacderécupérationduserpentinintérieur, ainsi quedesconduites d'évacuationdecondensatprimairet secondaire. Si le système est doté d'un bac et d'une conduite d'évacuation de condensat auxiliaires, vous devez également lesinspecter à cemoment. L'entretiendevrait comprendrele nettoyageaubesoin.
  • Vérificationdetoutlecâblageetdesraccordsélectriques.
• Vérificationdelasécuritédesraccordsphysiquesdechaque piècedechaqueappareil.
• Contrôledufonctionnementdusystèmedeclimatisation pour déterminer l'état de fonctionnement. Remise en état et/ou ajustementaubesoinàcemoment.
