Type de produit	Thermopompe bibloc
Marque	Carrier
Modèle	Performance 25HPB6
Type de système	Deux phases (basse et haute)
Alimentation	Électrique (disjoncteurs intérieur et extérieur)
Fonctions principales	Chauffage, climatisation, dégivrage automatique
Plage de température en climatisation	De 12,8 °C à 55 °C (température extérieure)
Plage de température en chauffage	Jusqu'à 18,9 °C (température extérieure)
Température de soufflage en chauffage	Environ 32 °C à 41 °C
Configuration	Appareil extérieur + module intérieur reliés par conduites de frigorigène
Entretien et nettoyage	Nettoyage régulier du filtre à air, serpentins, évents, bac de base ; entretien professionnel annuel recommandé
Précautions de sécurité	Couper l'alimentation électrique avant entretien ; ne pas obstruer les évents ni l'appareil extérieur
Dégivrage	Automatique, peut produire de la vapeur
Utilisation en zone côtière	Lavage fréquent des surfaces exposées (tous les 3 mois environ)
Installation	Sur pattes d'appui (zones enneigées) ; doit être de niveau
Évacuation des condensats	Vérifier régulièrement que la conduite n'est pas bouchée
Filtre à air	Garder propre pour réduire les coûts et prolonger la durée de vie
Dégagement extérieur minimum	304,8 mm (12 po) autour de l'appareil
Contrôle	Via thermostat mural (manuel séparé)
Temporisations de protection	Présentes pour protéger l'équipement et le confort

FOIRE AUX QUESTIONS - Performance 25HPB6 CARRIER

Comment utiliser le système en mode chauffage ou climatisation ?

Réglez la commande System/Mode sur la position appropriée (Heat ou Cool). Ajustez la température désirée. Mettez le ventilateur sur Auto ou On selon vos besoins.

Pourquoi l'air soufflé semble-t-il plus frais que prévu en chauffage ?

L'air de la thermopompe est entre 32 °C et 41 °C, plus bas que celui d'une chaudière. Cela est normal et suffit à maintenir le confort.

Comment entretenir le filtre à air ?

Nettoyez ou remplacez le filtre régulièrement conformément au manuel du module intérieur. Un filtre sale augmente les coûts et réduit la durée de vie.

Que faire en cas de givre ou de glace sur l'appareil extérieur ?

La thermopompe déclenche automatiquement un cycle de dégivrage. De la vapeur ou de la buée peuvent s'échapper, ce qui est normal.

Quelles précautions de sécurité dois-je prendre avant d'effectuer un entretien ?

Coupez toute alimentation électrique au niveau des disjoncteurs intérieur et extérieur. Il peut y avoir plusieurs disjoncteurs.

Puis-je utiliser la climatisation si la température extérieure est inférieure à 12,8 °C ?

Non, l'appareil n'est pas conçu pour fonctionner en climatisation en dessous de 55 °F (12,8 °C) sans modification. Consultez un distributeur agréé.

Pourquoi mon système fonctionne-t-il par longues périodes ?

C'est normal, surtout par temps extrême. Les thermopompes à deux phases fonctionnent souvent en phase basse (80 % du temps) pour un meilleur confort et une meilleure efficacité.

Comment vérifier l'évacuation des condensats ?

Après quelques minutes de fonctionnement en climatisation, de l'eau doit ruisseler de la conduite de condensat. Vérifiez régulièrement qu'elle n'est pas bouchée.

Quand dois-je faire appel à un professionnel ?

Pour l'inspection annuelle, le nettoyage des serpentins et tout dépannage. Ayez les numéros de modèle et de série à portée de main.

Puis-je couvrir l'appareil extérieur ou obstruer les évents ?

Non, l'appareil extérieur a besoin d'une circulation d'air libre. Ne le couvrez pas et ne placez pas d'objets sur ou à côté de lui. Les évents intérieurs doivent rester dégagés.

MODE D'EMPLOI Performance 25HPB6 CARRIER

Chaquefois que vous voyez les symboled dans les manuels, dans les instructions et sur l'appareil, cela signifie qu'il y a un risquede blessures. Ilexistetrois niveaux déprécaution:

LemotDANGERindiquelesrisqueslesplusélevés.Ils entraînerontdegravesblessures,voirelamort.

LemotAVERTISSEMENTindiqueundangerquipourrait entraînerdesblessurescorporellesoulamort.

Le mot MISE EN GARDE est utilisé pour identifier des pratiques dangereusespouvantentraînerdesblessuressuperficiellesoudes dégâtsmatériels.

Le mot REMARQUE est utilisé pour mettre en valeur des suggestions qui permettront d'améliorer l'installation, la fiabilité ou lefonctionnement.

AVERTISSEMENT

RISQUDEBLESSURESOUDEMORTOUDE DÉGÂTSMATÉRIELS

Lenon-respectdecetavertissementpourraitprovoquerdes dommagesmatérielsoucauserdesblessuresgraves, voirela mort.

Une mauvaise installation, de mauvais réglages, des modifications inappropriées, un mauvais entretien, une réparationhasardeuse,ouunemauvaiseutilisationpeuvent provoqueruneexplosion,unincendie,uneélectrocutionou d'autres conditions pouvant causer des blessures ou des dommages matériels. Consultez un installateur qualifié, une entreprise de service d'entretien ou votre distributeur ou succursalepourobtenirdesrenseignementsoudel'aide.

L'installateur qualifié ou l'entreprise de service doit impérativement utiliser des trousses et des accessoires autorisésparl'usinepourréaliserunemodificationsurle produit.

Lisezetrespecteztouteslesinstructionsetlesavertissements, y compris les étiquettes attachées à l'appareil ou expédiées avec lui avant d'utiliser votre nouvelle thermopompe.

AVERTISSEMENT

RISQUE D'ÉLECTROCUTION

Lenon-respectdecetavertissementpourraitentraînerdes blessures,voirelamort.

Débrancheztoutealimentationélectriquedanslerégulateur d'airintérieuroulachaudièreavantderirerdespanneaux d'accèspoureffectuertoute opérationd'entretien. Débranchez lecordond'alimentationdumoduleintérieuretdel'appareil extérieur.

REMARQUE: Notezqueplusieursdisjoncteurspourraient êtreprésents.

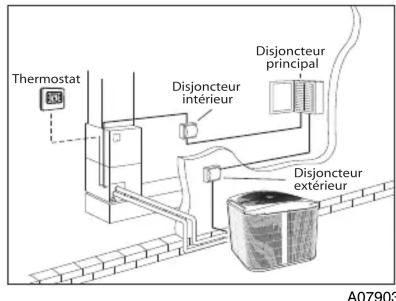

Thermostat Disjoncteur interieur Disjoncteur principal Disjoncteur extérieur A07903

Fig.1-Disjoncteursélectriques

ÀPROPOSDEVOTRESYSTÈME DETHERMOPOMPE

Nosproduitssontconçus, testésetfabriquésconformémentaux procédures normalisées du DOE; cependant, les résultats de fonctionnementetlesrendementsréelspeuventvarierenfonction des tolérances du fabricant et du fournisseur, de la configuration de l'équipement, desconditionsdefonctionnementetdespratiques d'installation.

IDENTIFICATIONDEVOTRESYSTÈME

Votrenouveausystèmedethermopompeestcequenousappelons « système bibloc ». Il est doté d'un appareil extérieur et d'un moduleintérieurreliéslesunsauxautresaumoyendetuyauxde cuivreappelésconduitesdefrigorigène. Chacundecesappareils est doté d'une plaque signalétique qui présente les numéros de modèle et de série dont vous aurez besoin lors de l'appel d'un distributeuragréésur votresystème.

Prenez quelques instants pour trouver ces numéros et enregistrez-lesdansl'espacefournisurlacouverturedecette brochure.

UTILISATIONDUNOUVEAUSYSTÈME

Le système de thermopompe est commandé par un thermostat mural installé à l'intérieur de la maison. Plusieurs types de thermostatssontdisponibles, veuillezdoncconsulterlemanueldu propriétairefourniaavecvotrethermostatpourobtenirdesdétails completssur lefonctionnementdusystème.

FONCTIONNEMENTÀDEUXPHASES

Sivousêtespropriétaired'unethermopompeInfinityàdeux phases, vous remarquerez peut-être que votresystème fonctionne pendant de plus longues périodes. Prèsde 80% dutempspendant lequel il fonctionne, il setrouve en phase basse et latempérature intérieurereste plus compatible, produit moins detirage, offre une meilleure régulation de l'humidité, améliore le confort et l'efficacité énergétique.

CHAUFFAGEETCLIMATISATIONDEVOTREMAISON

Pourutiliserlechauffageoulaclimatisation, assurez--vousquela commandeSystem(Système)ouModeestrégléesurlemode adéquat. AjustezensuitelacommandeTemperature(Température) surleréglagedésiré.UtilisezenfinlacommandeFan(Ventilateur) surl'optionAuto(Automatique)(allumeetéteintleventilateur suivantlesbesoinsenchauffage)ouOn(Fonctionnementen continu).

Selonvosbesoins, votresystèmedeconfortaufoyerpeut également comprendreunesourcede chauffagesupplémentairequi semetautomatiquementenmarcheaubesoin. Vous pouvez égalementchoisircettesourcedechauffagemanuellement, au besoin.

FONCTIONNEMENTDANSDESCONDITIONS EXTRÊMES

Votrethermopompefonctionneraussilongtempsquenécessaire pourmaintenirlatempératureintérieuresélectionnéesur votre thermostat. Votrethermopompefonctionnerapendantdeplus longuespériodespartempsextrêmementchaudquepartemps tempéré. Votre système fonctionnera également pendant de plus longuespériodesdanslesconditionssuivantes:

• Ouverture fréquente des portes extérieures
• Utilisation des appareils de buanderie
- Douches à l'eau chaude
- Nombredepersonnesprésentesdanslamaisonsupérieuràla routine
- Nombre de lampes électriques allumées supérieur à la routine
- Rideaux ou stores ouverts sur le côté ensoleillé de la maison

Les systèmes de thermopompes sont dotés de caractéristiques et fonctions uniquesquevousdevriez connaître:

• Au cours du cycle de chauffage, l'air de vos registres peut semblerplusfraisquecequevouspourriezattendre. Cecise produit parce que l'air qui provient de la thermopompe est compris entre environ 90 °F (32 °C) et environ 105 °F (41 °C), àladifférencedeschaudièresclassiquesquienvoientde brusques souffles d'air chaud. Cet air peut sembler frais s'il est légèrementinférieuràlatempératuredevotrecorps, maisilest assez chaud pour garder votre maison confortable.
• Lors du fonctionnement en mode chauffage en hiver, il peut se former de la glace ou du givre. La thermopompe fait automatiquementfondrelaglaceaumoyenducyclede dégivrage.Lorsdudégivrage,delavapeuroudelabuéepeut s'échapper de l'appareil extérieur, ce qui est normal.
• Les thermopompes installées dans les zones susceptibles de recevoirdelaneigedoiventêtresupportéespardespattes d'appui.

ENTRETIENDEROUTINE

L'entretien simple et de routine, tel que décrit ci-dessous, permet d'améliorer la rentabilité et la fiabilité de fonctionnement de votre thermopompe. Souvenez-vous toujours des précautions de sécurité suivantes:

MISEENGARDE

RISQUEDEBLESSURESDEDÉGÂTSAUPRODUIT ET/OUDEDÉGÂTSMATÉRIELS

Le non-respect de la mise en garde pourrait entraîner des blessures, des dommages au produit et des dégâts matériels.

Bien que nous ayons pris des soins particuliers lors de la fabrication de votre appareil pour réduire les bords tranchants, faitespreuve d'extrême prudence lorsquevous manipulezdespiècesououvrezl'appareil.

• Gardez lefiltrepropre.

Un filtre à air sale ou mal installé sur votre module intérieur augmenteralescoûtsd'exploitationetréduiraladuréedeviedu module.Pourobtenirdesdétailssupplémentairessurlenettoyage dufiltre,consultezladocumentationrelativeaumodule intérieur.

- Ne bloquez pas les évents situés au sol, au mur ou au plafond.

Lorsquedesrideaux, desmeubles, desjouetsoud'autresarticles ménagers bloquent les évents, la restriction du débit d'air réduit l'efficacitédusystèmeetladuréedevie.

- Ne couvrez ni ne bloquez l'appareil extérieur.

L'appareil extérieur a besoin d'une circulation d'air sans restriction. Ne le couvrez pas l'appareil et ne placez pas des objets sur ou à côté de lui. Ne laissez pas de débris d'herbe, de feuilles ou autres s'accumuler sur les côtés ou sur le dessus de l'appareil. Maintenez un dégagement d'au moins 12 po (304,8 mm) entre l'appareil extérieuretleshautesherbes,vignes,arbustes,etc.

• Vérifiez l'évacuation de condensat.

Votre thermopompe élimine l'humidité de votre maison pendant la saison de climatisation. Après quelques minutes de fonctionnement, de l'eau doit ruisseler de la conduite de condensat duserpentinintérieur. Vérifiezsouventpourvousassurer quele système d'évacuation n'est pas bouché. L'évacuation sera limitée si vous vivez dans un environnement très sec.

- Ne faites pas fonctionner l'appareil en dessous de 55 °F/12,78 °C en mode climatisation.

Votre appareil extérieur n'est pas conçu pour fonctionner sans modificationlorsquelatempératureextérieureestinférieure à 55 °F/12,78 °C. Si vous devez l'utiliser en dessous de cette température,consultezundistributeur autorisé.

- Ne faites pas fonctionner à une température supérieure à 66 °F/18,89 °C en mode chauffage.

Votre appareil extérieur n'est pas conçu pour fonctionner en mode chauffage lorsque la température extérieure est supérieure à 66 °F/18,9 °C. Vous pouvez utiliser le système en mode d'urgence ou chauffage auxiliaire lorsque la température est supérieure à 66 °F/18,89 °C.

- Évacuation du bac de base

Vérifiezetretirezsouventlesdébrisaccumulésàlabasedevotre appareil extérieur. Cela permettra d'assurer une bonne évacuation du bac de base et d'éliminer l'eau qui stagne dans l'appareil extérieur.

• Installation de niveau

Le distributeur autorisé installera l'appareil extérieur dans une position à niveau. Si la base de soutien s'affaisse ou se déplace et si l'appareil n'est plus à niveau, assurez-vous de le remettre rapidement à niveaupourassurerunbondrainage. Sivous remarquez une accumulation d'eau ou de glace sous l'appareil, faites--laévacuerdel'appareil.

ENTRETIENDESERPENTINENZONE CÔTIÈRE

Les emplacements côtiers exigent souvent un entretien supplémentaire de l'appareil extérieur, en raison de la présence de sel marin hautement corrosif dans l'air. Bien que votre nouveau système de thermopompe soit fait de métal galvanisé et protégé par une peinture de qualité, prenez la précaution supplémentaire de laver souvent toutes les surfaces exposées et le serpentin extérieur, tous les 3 mois environ. Consultez avec votre distributeur d'installation autorisé pour connaître les intervalles de nettoyage et les procédures appropriées de votre zone géographique ou vous renseignerausujetdescontratsdeservicedenettoyageet d'inspectionprofessionnels planifiés.

DÉPANNAGE

Avant d'appeler le service après-vente du distributeur, vérifiez la présencedesproblèmesfacilesàrésoudresuivants:

• Vérifiezlessectionneursintérieursetextérieurs. Vérifiez égalementlesdisjoncteursetlesfusiblesdupanneauélectrique principal.
• Vérifiez que le débit d'air est suffisant. Les filtres à air devraientêtreraisonnablementpropresetleséventsintérieurs doiventêtreouvertsetexemptsd'obstruction.
• Vérifiezlesparamètresduthermostat.Pourlaclimatisation,le réglagedetempératuredésirédoitêtreINFÉRIEURàla températureaffichéedelapièceetlacommandeSystem/Mode (Système/Mode)devraitsetrouversurCool(Climatisation)ou Auto (Automatisation). Pour le chauffage, le réglage de la températuredoitêtreSUPÉRIEURàlatempératureaffichéede lapièce,etla commandeSystem/Mode(Système/Mode) devrait se trouver sur Heat (Chauffage) ou Auto (Automatisation).
• Temporisations — selonlaversiondevotrethermopompe, le fonctionnementdel'appareilpeutprésenterdestemporisations intégréespourprotégerl'équipementetvotreconfort. Nevous inquiétez pas si vous remarquez une temporisation dans le fonctionnement. Il peut s'agir d'une fonction standard de protection de votre équipement. Communiquez avec le distributeur autorisé pour obtenir de plus amples renseignements surletemporisations.

Sivousvoulezcommuniqueravecledistributeurautorisépourun dépannage et/ou des réparations, assurez-vous d'avoir le numéro demodèleetlenumérodesériedevotreéquipementàportéede main(desespacessontprévussurlecouverclepourvouspermettre denotercetteinformation).

ENTRETIENORDINAIREDU DISTRIBUTEUR

En plus de l'entretien de routine que vous devez effectuer, votre systèmedeconfortaufoyerdevraitêtreinspectérégulièrement par un technicien d'entretien qualifié. Plusieurs distributeurs offrent ce serviceàtauxréduitavecuncontratdeservice.Certainscontratsde serviceoffrentdesavantagessupplémentairestelsquedesremises sur les pièces et aucun frais supplémentaire pour le service en dehorsdesheuresnormalesouserviced'urgence.

L'inspectionannuelledevotresystèmedoitinclure:

• Inspectionderoutinedesfiltresàair, suividureplacementou dunettoyageaubesoin.
• Inspection et nettoyage du rotor de la soufflante et du carter moteur.
• Inspection et, au besoin, nettoyage des serpentins intérieur et extérieur.
• Inspectiondubacderécupérationduserpentinintérieur, ainsi quedesconduitesd'évacuationdecondensatprimaireet secondaire. Si le système est doté d'un bac et d'une conduite d'évacuation de condensat auxiliaires, vous devez également les inspecter à ce moment. L'entretien devrait comprendre le nettoyageaubesoin.
  • Vérificationdetoutlecâblageetdesraccordsélectriques.
• Vérification de la sécurité des raccords physiques de chaque piècedechaqueappareil.
• Contrôledufonctionnementdusystèmedethermopompepour déterminerl'étatdefonctionnement. Remiseenétat/ou ajustementaubesoinàcemoment.
