Type de produit	Climatisation split (système bibloc)
Marque	Carrier
Modèle	Performance 24ACB3
Alimentation électrique	208/230 V monophasé, 60 Hz
Dimensions extérieures (H x L x P)	76 x 76 x 76 cm (30 x 30 x 30 po)
Poids de l'unité extérieure	Environ 68 kg
Type de réfrigérant	R-410A (selon fiche technique)
Fonctionnement deux phases	Oui, avec phase basse et haute pour confort et efficacité
Thermostat compatible	Thermostat mural avec modes Cooling, Heating, Auto, Fan
Plage de température extérieure	Fonctionne de 12,8 °C à 46 °C (55 °F à 115 °F)
Entretien du filtre	Nettoyer ou remplacer mensuellement
Dégagement minimal autour de l'unité extérieure	30,5 cm (12 po) de chaque côté ; dégager les débris
Nettoyage du serpentin extérieur	Tous les 3 mois en zone côtière, sinon annuellement
Évacuation des condensats	Vérifier régulièrement que le drain n'est pas bouché
Protection de l'équipement	Disjoncteurs et sectionneurs intérieur/extérieur ; temporisation intégrée
Inspection annuelle recommandée	Par un technicien qualifié: filtres, serpentins, drain, câblage, etc.

FOIRE AUX QUESTIONS - Performance 24ACB3 CARRIER

Que faire si le climatiseur ne démarre pas ?

Vérifiez d'abord que le thermostat est en mode Cool (climatisation) et que la température de consigne est inférieure à la température ambiante. Assurez-vous que les disjoncteurs intérieur et extérieur sont en position Marche. Contrôlez également les fusibles du panneau électrique principal.

Pourquoi mon climatiseur ne refroidit-il pas assez ?

Un filtre à air sale ou obstrué est la cause la plus fréquente. Nettoyez ou remplacez le filtre de l'unité intérieure. Vérifiez aussi que les évents ne sont pas bloqués par des meubles ou rideaux et que l'unité extérieure dégage bien (au moins 30,5 cm de chaque côté).

Comment nettoyer le filtre à air ?

Retirez le filtre de l'unité intérieure (consultez la notice du module intérieur). Lavez-le à l'eau tiède savonneuse, rincez et séchez complètement avant de le réinstaller. Remplacez-le s'il est endommagé ou tous les 3 mois.

Pourquoi y a-t-il de la glace sur l'unité extérieure ?

Une accumulation de glace peut indiquer un filtre sale, un débit d'air insuffisant ou un problème de réfrigérant. Mettez le système en arrêt (Off) pendant une heure pour dégivrer, puis vérifiez le filtre. Si le problème persiste, contactez un technicien.

L'unité extérieure émet un bruit anormal, que faire ?

Des bruits de cliquetis ou de grincement peuvent provenir de débris dans le ventilateur ou d'une pièce desserrée. Coupez l'alimentation et inspectez. Si le bruit persiste, faites appel à un distributeur agréé.

Comment entretenir l'unité extérieure en zone côtière ?

Le sel marin est corrosif. Lavez toutes les surfaces exposées, y compris le serpentin, à l'eau douce tous les 3 mois environ. Consultez votre installateur pour des conseils spécifiques.

Que signifie le témoin clignotant sur le thermostat ?

Un clignotement peut indiquer un code d'erreur. Consultez le manuel du thermostat. Les causes courantes sont : filtre sale, défaut de communication, ou cycle de protection (temporisation). Attendez quelques minutes ; s'il persiste, notez le code et contactez le service.

Peut-on utiliser le climatiseur en dessous de 12,8 °C ?

Non, l'unité extérieure n'est pas conçue pour fonctionner sans modification en dessous de 55 °F (12,8 °C). Si nécessaire, consultez un distributeur agréé pour un kit de fonctionnement par temps froid.

Pourquoi le ventilateur intérieur continue-t-il après l'arrêt du compresseur ?

C'est normal. Le brasseur peut tourner en continu si le thermostat est réglé sur Fan On (ventilateur en continu). En mode Auto, il s'arrête lorsque la température est atteinte. Vérifiez le réglage.

Quand faire appel à un technicien pour l'entretien annuel ?

Une inspection annuelle par un professionnel est recommandée pour vérifier les filtres, les serpentins, le drain, les connexions électriques et le niveau de réfrigérant. Certains distributeurs proposent des contrats de service.

MODE D'EMPLOI Performance 24ACB3 CARRIER

Chaquefois que vous voyez les symboled dans les manuels, dans les instructions et sur l'appareil, cela indique qu'il y a un risquede blessures. Ilexistetrois niveaux déprécaution:

LemotDANGERindiquelesrisqueslesplusélevés.Ils entraînerontdegravesblessures,voirelamort.

Le mot AVERTISSEMENT indique un danger qui pourrait entraînerdesblessurescorporellesoulamort.

Le mot MISE EN GARDE est utilisé pour identifier des pratiques dangereusespouvantentraînerdesblessuressuperficiellesoudes dégâtsmatériels.

Le mot REMARQUE est utilisé pour mettre en valeur des suggestions qui permettront d'améliorer l'installation, la fiabilité ou lefonctionnement.

! AVERTISSEMENT

RISQUDE BELESSURESOUDEMORTOUDE DÉGÂTSMATÉRIELS

Le non-respect de cet avertissement pourrait provoquer des dommagesmatérielsoucauserdesblessuresgraves, voirela mort.

Une mauvaise installation, de mauvais réglages, des modifications inappropriées, un mauvais entretien, une réparationhasardeuse, ou unemauvaiseutilisationpeuvent provoqueruneexplosion, unincendie, une électrocutionou d'autres conditions pouvantcauserdes blessuresoudes dommages matériels. Consultez un installateur qualifié, une entreprises servicedentretienouvotredistributeurou succursale pour obtenir des renseignements ou de l'aide. L'installateur qualifié ou l'entreprise de service doit impérativement utiliser des trousses et des accessoires autorisés par l'usine pour réaliser une modification sur le produit.

Lisezetrespectez touteslesinstructionsetlesavertissements, y compris les étiquettes attachées à l'appareil ou expédiées avec lui avant d'utiliser votre nouveau climatiseur.

AVERTISSEMENT

Lenon-respectdecetavertissementpourraitentraîner des blessures, voire la mort.

Débrancheztoutealimentation électriquedans lerégulateur d'airintérieuroulachaudièreavantderetirerdespanneaux d'accès pour effectuer toute opération d'entretien. Débranchez lecordond'alimentationdumoduleintérieuretdel'appareil extérieur.

REMARQUE: Notezqueplusieursdisjoncteurspourraient être présents.

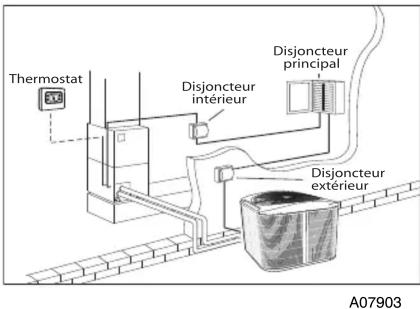

Thermostat Disjoncteur intérieur Disjoncteur principal Disjoncteur extérieur A07903

Fig.1-Disjoncteurs électriques

ÀPROPOSDEVOTRESYSTÈMEDE CLIMATISATION

Nosproduitsontconçus,testésetfabriquésconformémentaux procéduresnormaliséesduDOE;cependant,lesrésultatsde fonctionnementetlesrendements réelspeuventvarierenfonction des tolérances du fabricant et du fournisseur, de la configuration de l'équipement,desconditionsdefonctionnementetdespratiques d'installation.

IDENTIFICATIONDEVOTRESYSTÈME

Votrenouveausystèmedeclimatisationestcequenousappelons « système bibloc ». Il est doté d'un appareil extérieur et d'un moduleintérieurreliéslesunsauxautresaumoyendetuyauxde cuivreappelésconduitesdefrigorigène. Chacundecesappareils est doté d'une plaque signalétique qui présente les numéros de modèle et de série dont vous aurez besoin lors de l'appel d'un distributeuragréésurvotresystème.

Prenezquelquesinstantspourtrouvercesnumérosetnotez-les pourréférencefuture.

UTILISATIONDUNOUVEAUSYSTÈME

Le système de climatisation est commandé par un panneau de commande mural installé à l'intérieur de la maison. Plusieurs types de thermostats sont disponibles, veuillez donc consulter le manuel du propriétaire fourni avec votre thermostat pour obtenir des détails completssurlefonctionnement du système.

FONCTIONNEMENTÀDEUXPHASES

Si vous êtes propriétaire d'un système de climatisation à deux phases, vous remarquerez peut-être que votresystémefonctionne pendant de plus longues périodes. Près de 80 % du temps pendant lequelilfonctionne, il setrouve en phase basse et latempérature intérieure reste plus compatible, produit moins de tirage, offre une meilleure régulation de l'humidité, améliore le confort et l'efficacité énergétique.

CLIMATISATIONDEVOTREMAISON

Pour utiliser la climatisation, assurez-vous que la commande System(Système)ouMode(Mode)estrégléesurCooling (Climatisation). Ajustez ensuite la commande Temperature (Température) sur le réglage désiré. Utilisez enfin la commande Fan (Ventilateur) sur l'option Auto (Automatique) (allume et éteint le ventilateur suivant les besoins en climatisation) ou On (fonctionnementen continu).

FONCTIONNEMENTDANSDESCONDITIONS EXTRÊMES

Votreclimatiseurfonctionneraussilongtempsquenécessairepour maintenirlatempératureintérieuresélectionnéesurvotre thermostat. Votreclimatiseurfonctionnerapendantdepluslongues périodespartempsestrêmementchaudquepartempstempéré. Votresystèmefonctionneraégalementpendantdepluslongues périodesdanslesconditionssuivantes:

• Ouverturefréquentedesportesextérieures
• Utilisationdesappareilsdebuanderie
- Douchesàl'eauchaude
- Nombredepersonnesprésentesdanslamaisonsupérieuràla routine
- Nombredelampesélectriquesalluméessupérieuràlaroutine
- Rideauxoustoresouvertssurlecôtéensoleillédelamaison

ENTRETIENDEROUTINE

L'entretiensimpleetderoutine,telquedécritci--dessous,permet d'améliorerlarentabilitéetlafiabilitédefonctionnementdevotre systèmedeclimatisation.Souvenez--voustoujoursdesprécautions desécurités suivantes:

MISE EN GARDE

RISQUDEBLESSURESDEDÉGÂTSAUPRODUIT ET/OUDEDÉGÂTSMATÉRIELS

Lenon--respectdelamiseengardepourraitentraînerdes blessures, desdommagesauproduitetdesdégâtsmatériels.

Bienquenousayonsprisdessoinsparticulierslorsdela fabrication de votre appareil pour réduire les bords tranchants, faitespreuve d'extrêmeprudencelorsquevous manipulezdespiècesououvrezl'appareil.

- Gardezlefiltrepropre.

Un filtre à air sale ou mal installé sur votre module intérieur augmenteralescoûtsd'exploitationetréduiraladuréedeviedu module. Pourobtenirdesdétailssupplémentairessurlenettoyage dufiltre, consultezladocumentationrelativeaumodule intérieur.

- Ne bloquez pas les évents situés au sol, au mur ou au plafond.

Lorsquedesrideaux, desmeubles, desjouetsoud'autres articles ménagersbloquentlesévents, larestriictiondudébitd'airréduit l'efficacitédusystèmeetladuréedevie.

- Ne couvrez ni ne bloquez l'appareil extérieur.

L'appareil extérieur a besoin d'une circulation d'air sans restriction. Ne le couvrez pas l'appareil et ne placez pas des objets sur ou à côté de lui. Ne laissez pas de débris d'herbe, de feuilles ou autres s'accumuler sur les côtés ou sur le dessus de l'appareil. Maintenez un dégagement d'au moins 12 po (304,8 mm) entre l'appareil extérieuretleshautesherbes,vignes,arbustes,etc.

• Vérifiez l'évacuation de condensat.

Votreclimatiseuréliminel'humiditédevotremaisonpendantla saison de climatisation. Après quelques minutes de fonctionnement, del'eaudoitruisselerde la conduitedecondensat duserpentinintérieur. Vérifiezsouventpourvousassurerquele système d'évacuation n'est pas bouché. L'évacuation sera limitée si vousvivezdansunenvironnementtrèssec.

- Nepasfairefonctionnerendessousde55°F/12,78°C

Votre appareil extérieur n'est pas conçu pour fonctionner sans modification lorsque la température extérieure est inférieure à 55 °F/12,78 °C. Si vous devez l'utiliser en dessous de cette température, consultezundistributeur autorisé.

- Nettoyagedeserpentin

Leserpentinintérieurestsituédansuncoffretétanchesurvotre moduleintérieuretnécessiteunnettoyageminimalpourl'entretien deroutinedufiltre.Lescyclesdefonctionnementsprolongésetla baissedel'efficacitéénergétiquepeuventindiquerlanécessitéde fairenettoyerleserpentinparundistributeurautorisé.

- Évacuationdubacdebase

Vérifiezetretirezsouventlesdébrisaccumulésàlabasedevotre appareilextérieur. Celapermettrad'assurerunebonneévacuation du bac de base et d'éliminer l'eau qui stagne dans l'appareil extérieur.

• Installationdeniveau

Le distributeur autorisé installera l'appareil extérieur dans une position à niveau. Si la base de soutien s'affaisse ou se déplace et si l'appareil n'est plus à niveau, assurez-vous de le remettre rapidement à niveau pour assurer un bon drainage. Si vous remarquez une accumulation d'eau ou de glace sous l'appareil, faites--laévacuerdel'appareil.

ENTRETIENDESERPENTINENZONE CÔTIÈRE

Les emplacements côtiers exigent souvent un entretien supplémentaire de l'appareil extérieur, en raison de la présence de sel marin hautement corrosif dans l'air. Bien que votre nouveau systèmesoitfaitdemétalgalvaniséetprotégéparunepeinturede qualité, prenez la précaution supplémentaire de laver souvent touteslessurfacesexposéesetleserpentinextérieur, tousles3mois environ. Consultez avec votre distributeur d'installation pour connaîtrelesintervallesdenettoyageetlesprocéduresappropriées de votre zone géographique ou vous renseigner au sujet des contrats de service de nettoyage et d'inspection professionnels planifiés.

DÉPANNAGE

Avant d'appeler le service après-vente du distributeur, vérifiez la présencedesproblèmesfacilesàrésoudresuivants:

• Vérifiez les sectionneurs intérieurs et extérieurs. Vérifiez égalementlesdisjoncteursetlesfusiblesdupanneauélectrique principal.
• Vérifiez que le débit d'air est suffisant. Les filtres à air devraientêtreraisonnablementpropresetleséventsintérieurs doiventêtreouvertsetexemptsd'obstruction.
• Vérifiezlesparamètresduthermostat.Pourlaclimatisation,le réglage de température désiré doit être INFÉRIEUR à la températureaffichéedelapièceetlacommandeSystem/Mode (Système/Mode)devraitsetrouversurCool(Climatisation)ou Auto(Automatisation).Pourlechauffage,leréglagedela températuredoitêtreSUPÉRIEURàlatempératureaffichéede la pièce, et la commande System/Mode (Système/Mode) devrait se trouver sur Heat (Chauffage) ou Auto (Automatisation).
• Temporisations — selon la version de votre climatiseur, le fonctionnement del'appareil peut présenterdestemporisations intégrées pour protégerl'équipement et votre confort. Nevous inquiétez passivous remarquez un temporisation dans le fonctionnement. Il peut s'agir d'une fonction standard de protection de votre équipement. Communiquez avec le distributeur autorisé pour obtenir de plus amples renseignements sur le stemporisations.

Sivousvoulezcommuniqueravecledistributeur autorisépourun dépannageet/oudesréparations, assurez--vousd'avoirlenuméro demodèleletlenumérodesériedevotreéquipementàportéede main(desespacessontprévussurlecouverclepourvouspermettre de noter cette information). À l'aide de cette information, le distributeurpeutvousoffrirdessuggestionsutilesautéléphoneou gagneruntempsprécieuxpourmieuxpréparerl'appeld'entretien.

ENTRETIENORDINAIREDU DISTRIBUTEUR

En plus de l'entretien de routine que vous devez effectuer, votre systèmeconfortaufoyerdevraitêtreinspectérégulièrement par un technicien d'entretien qualifié. Plusieurs distributeurs offrent ce serviceàtauxréduitavecuncontratdeservice.Certainscontratsde serviceoffrentdesavantagessupplémentairestelsquedesremises surlespiècesetaucunfraissupplémentairepourleserviceen dehorsdesheuresnormalesouserviced'urgence.

L'inspectionannuelledevotresystèmedoitinclure:

• Inspectionderoutinedesfiltresàair, suividureplacementou dunettoyageaubesoin.
• Inspectionetnettoyagedurotordelasoufflanteetducarter moteur.
• Inspectionet, aubesoin, nettoyagedesserpentinsintérieuret extérieur.
• Inspectiondubacderécupérationduserpentinintérieur, ainsi quedesconduites d'évacuationdecondensatprimairet secondaire. Si le système est doté d'un bac et d'une conduite d'évacuation de condensat auxiliaires, vous devez également lesinspecter à cemoment. L'entretiendevrait comprendrele nettoyageaubesoin.
  • Vérificationdetoutlecâblageetdesraccordsélectriques.
• Vérificationdelasécuritédesraccordsphysiquesdechaque piècedechaqueappareil.
• Contrôledufonctionnementdusystèmedeclimatisation pour déterminer l'état de fonctionnement. Remise en état et/ou ajustementaubesoinàcemoment.
