TM1045 - Téléphone LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module téléphonique 10 voies RJ45 avec RJ31X
Marque	Legrand
Modèle	TM1045
Numéro de catalogue	TM1045
Pays d'origine	Fabriqué en Chine
Matériau	Plastique ABS ignifuge
Dimensions	Environ 8 x 4 x 2 cm
Poids	Environ 50 g
Alimentation	Non alimenté (passif)
Nombre de ports	10 ports RJ45
Connecteurs	RJ45 (10 voies) + RJ31X (alarme)
Fonctions	Distribution téléphonique, interface pour alarme
Installation	Montage sur rail DIN ou fixation par vis

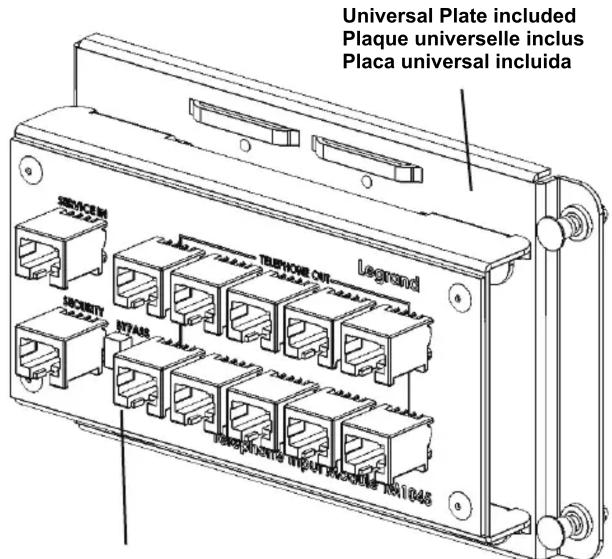

Plaque universelle incluse	Oui
Normes	Conforme aux normes télécom
Compatibilité	Lignes téléphoniques analogiques
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Utiliser uniquement avec des équipements conformes
Pièces détachées et réparabilité	Module non réparable, remplacer en cas de défaut
Informations générales	Référence doc : IS-0568 08/12 Rev A

FOIRE AUX QUESTIONS - TM1045 LEGRAND

Comment installer le module TM1045 ?

Insérez les languettes du module dans les fentes correspondantes. Utilisez la plaque universelle incluse pour un montage mural ou sur rail DIN. Consultez le schéma du manuel pour le câblage des ports RJ45 et du connecteur RJ31X.

Qu'est-ce que le connecteur RJ31X ?

Le RJ31X est un connecteur spécial permettant de brancher un système d'alarme sur la ligne téléphonique, afin qu'il puisse interrompre les appels en cas d'urgence. Il est souvent utilisé pour les systèmes de sécurité.

Quelle est la fonction de la plaque universelle ?

La plaque universelle permet de fixer le module sur différents types de supports (murs, boîtiers d'encastrement, etc.). Elle est conçue pour s'adapter aux installations standards et faciliter la mise en place.

Ce module est-il compatible avec la fibre optique ?

Non, le module TM1045 est conçu pour les lignes téléphoniques analogiques (cuivre). Pour la fibre optique, vous aurez besoin d'un adaptateur spécifique ou d'un module différent.

Comment brancher plusieurs lignes téléphoniques ?

Chaque port RJ45 correspond à une ligne. Branchez chaque ligne sur un port distinct. Le module distribue les signaux sans amplification. Pour plus de 10 lignes, utilisez plusieurs modules en cascade.

Puis-je utiliser ce module pour le réseau informatique ?

Bien que les connecteurs soient RJ45, ce module est spécifiquement conçu pour la téléphonie analogique. Il n'est pas adapté aux réseaux Ethernet. Utilisez un commutateur réseau pour les données.

Que faire si un port ne fonctionne pas ?

Vérifiez le câblage et les connexions. Assurez-vous que le module est correctement enfiché. Si le problème persiste, le port est peut-être défectueux ; remplacez le module entier car il n'est pas réparable.

Le module nécessite-t-il une alimentation ?

Non, le module TM1045 est passif : il ne nécessite pas d'alimentation électrique. Les signaux téléphoniques transitent directement sans amplification.

Où puis-je trouver le schéma de câblage ?

Le schéma de câblage est inclus dans la notice d'utilisation fournie avec le module. Vous pouvez également le télécharger sur le site de Legrand en cherchant la référence TM1045.

Le module est-il compatible avec les box internet ?

Oui, il peut être utilisé pour distribuer la ligne téléphonique depuis une box internet. Branchez la sortie téléphone de la box sur l'un des ports d'entrée du module (généralement le port marqué TELEPHONE IN).

MODE D'EMPLOI TM1045 LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: TM1045

Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • Pais de origen: Hecho en China

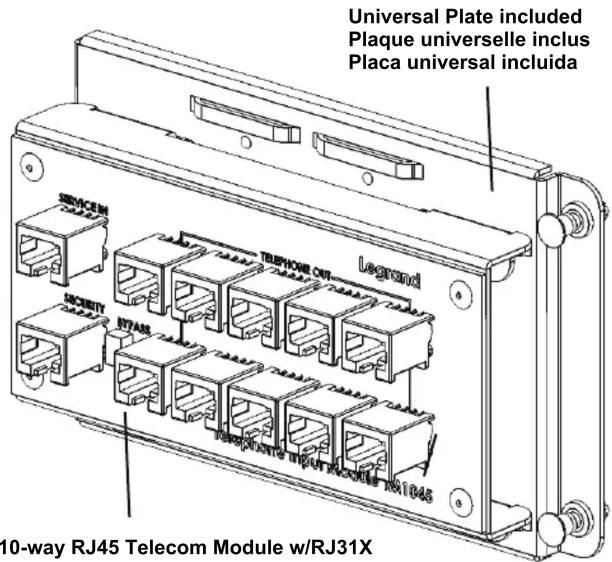

10-way RJ45 Telecom Module w/RJ31X
10-façon RJ45 Telecom Module w/RJ31X
10 vías RJ45 Telecom módulo w/RJ31X

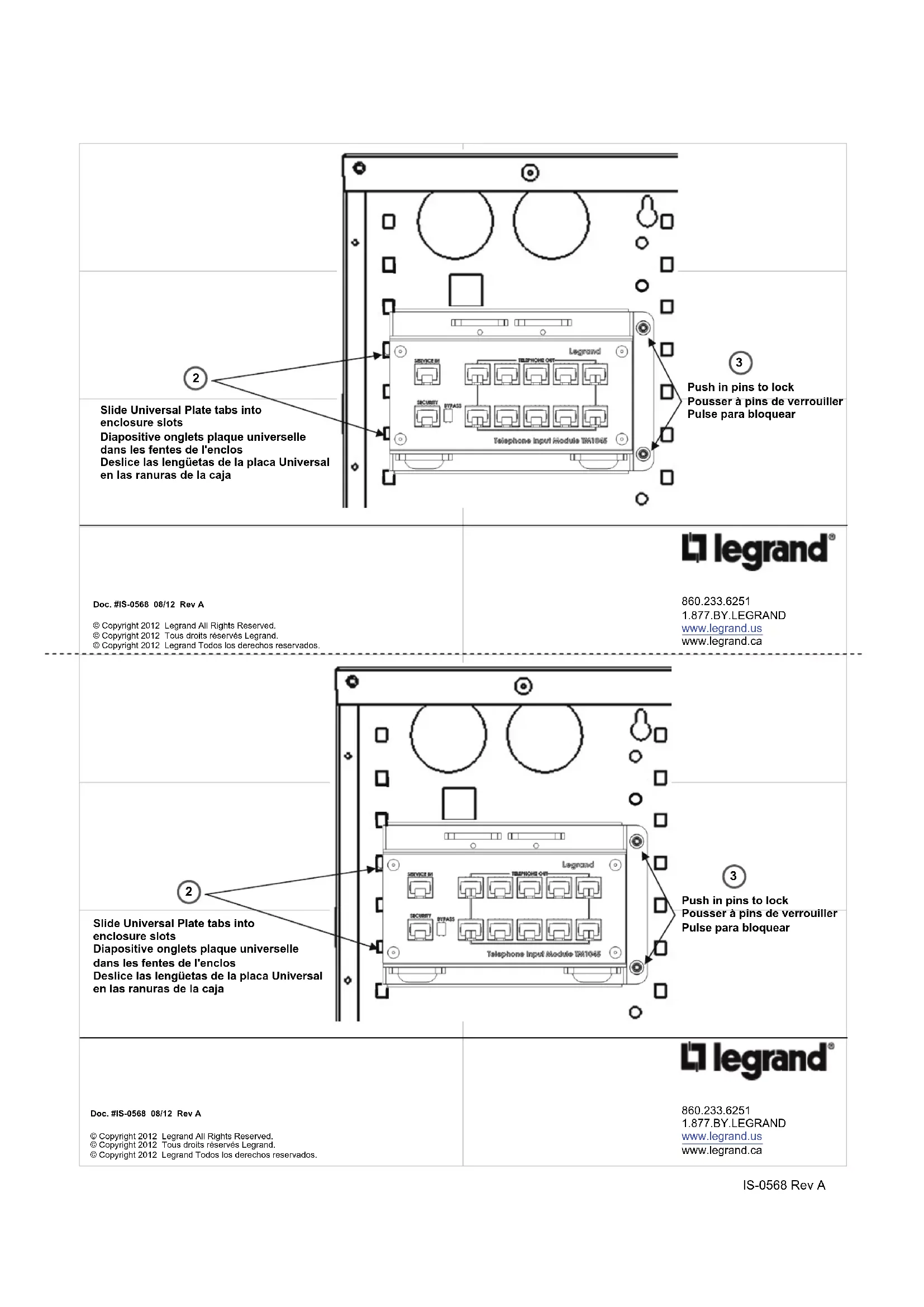

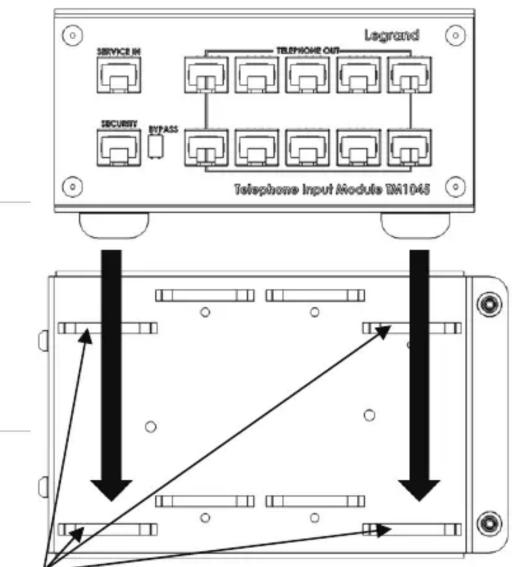

Slide module tabs into slots
Diapositive module onglets dans les machines à sous
Deslice las lengüetas del módulo en las ranuras

legrand®

Doc. #IS-0568 08/12 Rev A

10-way RJ45 Telecom Module w/RJ31X

10-façon RJ45 Telecom Module w/RJ31X

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: TM1045

Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • Pais de origen: Hecho en China

Slide module tabs into slots
Diapositive module onglets dans les machines à sous
Deslice las lengüetas del módulo en las ranuras
