AC3450-50 - Outil manuel LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil manuel de sertissage et coupe
Marque	Legrand
Modèle	AC3450-50
Numéros de catalogue	AC3450-50, AC3460-25, 364555-01
Pays d'origine	Taïwan
Compatibilité connecteurs	EZ-RJ® Cat5e et Cat6
Longueur de dénudage recommandée	5,1 cm (2 pouces)
Distance gaine dans le connecteur	6,35 à 7,9 mm (1/4 à 5/16 pouce)
Norme de câblage	TIA/EIA 568A
Fonction principale	Sertir et couper les fils en un seul mouvement
Utilisation	Insertion des fils dans le connecteur, puis pression de la poignée
Contrôle de continuité	Recommandé après sertissage des deux extrémités
Entretien	Nettoyer et lubrifier régulièrement les parties mobiles
Pièces détachées	Lame de rechange EZ-RJ® (deux lames et vis fournies)
Réparabilité	Lame remplaçable par l'utilisateur
Matériau	Métal et plastique robuste
Dimensions approximatives	20 cm x 5 cm x 3 cm
Poids approximatif	200 g
Alimentation	Aucune (outil manuel)
Sécurité	Utiliser avec précaution, lame tranchante

FOIRE AUX QUESTIONS - AC3450-50 LEGRAND

Comment utiliser l'outil AC3450-50 pour sertir un connecteur EZ-RJ ?

Dénudez 5,1 cm de gaine, alignez les fils selon la norme TIA/EIA 568A, insérez les fils dans le connecteur, placez le connecteur dans l'outil, puis pressez la poignée à fond pour sertir et couper les fils.

Quels connecteurs sont compatibles avec cet outil ?

L'outil est conçu pour les connecteurs EZ-RJ® Cat5e et Cat6, comme les modèles AC3450-50 (Cat5e) et AC3460-25 (Cat6).

Comment remplacer la lame de l'outil ?

Utilisez la lame de rechange EZ-RJ® fournie (deux lames et une vis). Dévissez la lame usagée, installez la nouvelle lame et revissez solidement.

Que faire si les fils ne sont pas coupés net après sertissage ?

Vérifiez que les fils sont bien courbés vers la lame avant de presser la poignée. Assurez-vous que la lame est tranchante ; remplacez-la si nécessaire.

Quelle est la longueur de gaine à laisser dans le connecteur ?

La gaine doit pénétrer de 6,35 à 7,9 mm (1/4 à 5/16 pouce) à l'intérieur du connecteur pour une fixation optimale.

Comment entretenir l'outil AC3450-50 ?

Nettoyez les parties mobiles avec un chiffon sec et lubrifiez légèrement les articulations. Rangez l'outil dans un endroit sec.

Puis-je utiliser cet outil avec d'autres marques de connecteurs ?

L'outil est optimisé pour les connecteurs EZ-RJ® Legrand. L'utilisation avec d'autres marques peut ne pas garantir un sertissage correct.

Comment vérifier que le sertissage est correct ?

Après sertissage, examinez visuellement le connecteur pour vérifier que tous les fils sont sertis et que la gaine est bien fixée. Effectuez un test de continuité aux deux extrémités.

Que faire si l'outil ne sertit pas correctement ?

Vérifiez que le connecteur est bien placé dans l'outil et que la poignée est pressée à fond. Si le problème persiste, la lame peut être émoussée ; remplacez-la.

Où trouver les pièces de rechange pour l'AC3450-50 ?

Les lames de rechange EZ-RJ® sont disponibles auprès de Legrand ou des revendeurs agréés. Deux lames et une vis sont incluses avec l'outil.

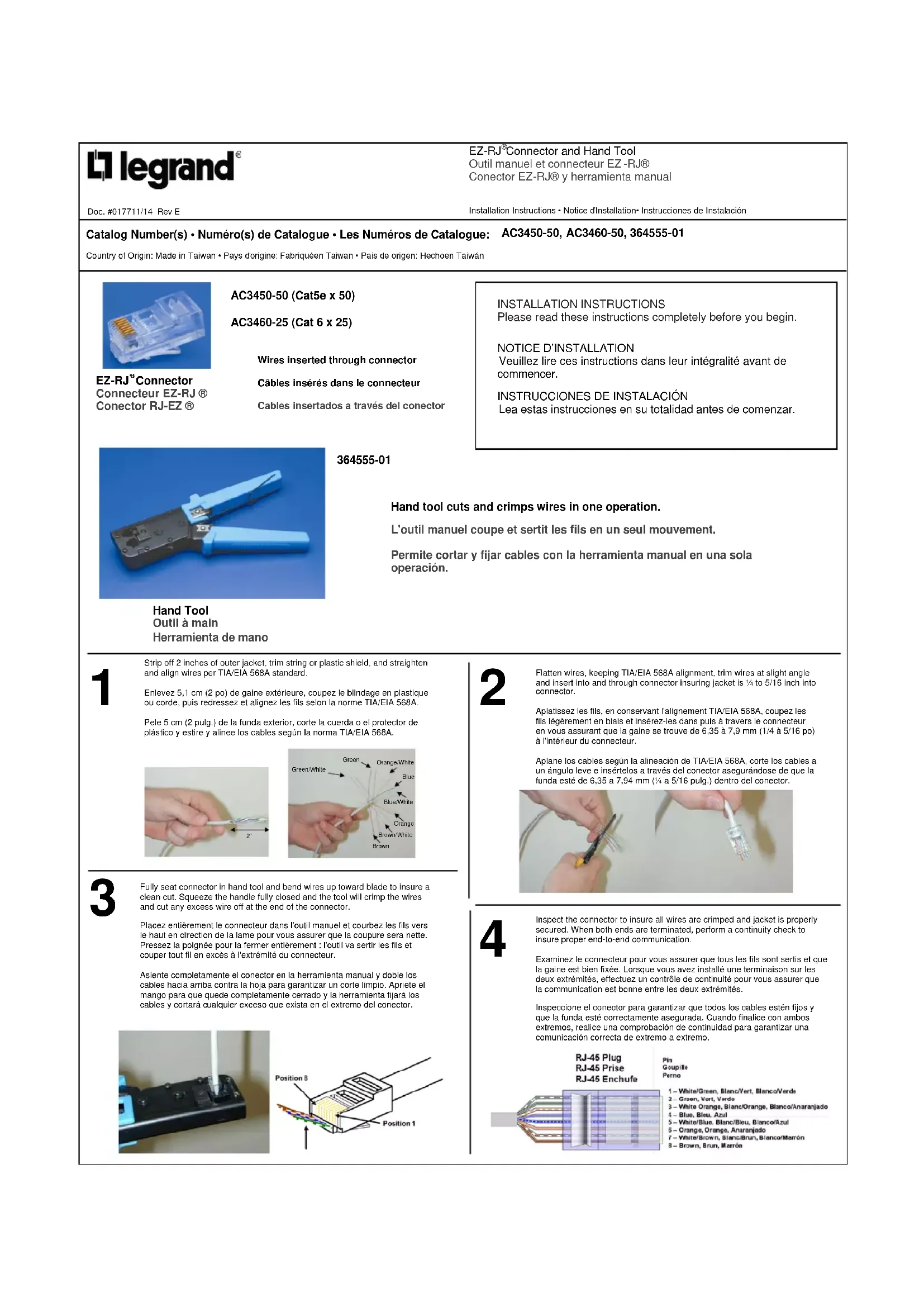

MODE D'EMPLOI AC3450-50 LEGRAND

Outil manuel et connecteur EZ -RJ®

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: AC3450-50, AC3460-50, 364555-01

Country of Origin: Made in Taiwan • Pays d'origine: Fabriquéen Taiwan • Pais de origen: Hechoen Taiwán

EZ-RJ ^® Connector Connecteur EZ-RJ ^® Conector RJ-EZ ^®

AC3450-50 (Cat5e x 50)

AC3460-25 (Cat 6 x 25)

Câbles insérés dans le connecteur

Veuillez lire ces instructions dans leur intégralité avant de commencer.

Hand Tool
Outil à main
Herramienta de mano

364555-01

L'outil manuel coupe et sertit les fils en un seul mouvement.

Enlevez 5,1 cm (2 po) de gaine extérieure, coupez le blindage en plastique ou corde, puis redressez et alignez les fils selon la norme TIA/EIA 568A.

Placez entièrement le connecteur dans l'outil manuel et courbez les fils vers le haut en direction de la lame pour vous assurer que la coupure sera nette. Pressez la poignée pour la fermer entièrement : l'outil va sertir les fils et couper tout fil en excès à l'extrémité du connecteur.

Aplatissez les fils, en conservant l'alignement TIA/EIA 568A, coupez les fils légèrement en biais et insérez-les dans puis à travers le connecteur en vous assurant que la gaine se trouve de 6,35 à 7,9 mm (1/4 à 5/16 po) à l'intérieur du connecteur.

Examinez le connecteur pour vous assurer que tous les fils sont sertis et que la gaine est bien fixée. Lorsque vous avez installé une terminaison sur les deux extrémités, effectuez un contrôle de continuité pour vous assurer que la communication est bonne entre les deux extrémités.

Entretien de l'outil

Lame de rechange EZ-RJ® (deux lames et une vis de fixation fournies)

© Copyright 2014 Tous droits réservés Legrand.
