Type de produit	Ventilateur tubulaire d'extraction
Marque	Siku
Modèle	KL 200
Alimentation électrique	220 – 240 V, 50 Hz
Puissance absorbée	16 W
Capacité d'air	188 m³/h
Indice de protection	IPX4
Classe d'isolation	II
Mode de fonctionnement	Continu (S1)
Matériau du boîtier	Plastique ABS de haute qualité
Diamètre d'installation	100 / 120 / 150 mm (selon version)
Poids	Environ 0,5 kg
Dimensions (L x l x h)	160 x 160 x 80 mm
Fonctions principales	Extraction d'air, réduction des odeurs, fumée et humidité
Minuterie intégrée	Oui (réglable de 2 à 30 minutes) selon version
Entretien et nettoyage	Nettoyer les pièces en plastique à l'eau tiède avec un détergent doux ; ne pas utiliser d'essence ou de diluant
Sécurité	Débrancher avant entretien ; installation par un professionnel recommandée
Pièces détachées et réparabilité	Grille de protection, moteur (réparation par technicien spécialisé)
Garantie	12 mois à compter de la date d'achat
Informations générales	Ventilateur aspirant pour ventilation par gravité ; livré avec notice d'utilisation

FOIRE AUX QUESTIONS - KL 200 Siku

Comment installer le ventilateur Siku KL 200 ?

Installez le ventilateur à l'entrée du canal d'aération. Retirez d'abord la grille de protection en la soulevant avec un tournevis. Insérez le boîtier dans le conduit, marquez les points de fixation, puis fixez les chevilles. Replacez la grille en partant du haut. Attention : le montage doit se faire hors tension.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Retirez la grille de protection en la soulevant avec un tournevis. Lavez toutes les pièces en plastique à l'eau tiède avec un détergent doux. Séchez soigneusement avant de remonter. N'utilisez jamais d'essence ou de diluant.

Le ventilateur fait du bruit, que faire ?

Vérifiez que le ventilateur est correctement fixé et qu'aucun objet n'obstrue les pales. Nettoyez-le si nécessaire. Si le bruit persiste, contactez le service après-vente. Un encrassement sévère peut provoquer des nuisances sonores.

Quelle est la consommation électrique du KL 200 ?

La consommation est d'environ 16 W sous 220-240 V. Cela correspond à une faible consommation, adaptée à un fonctionnement continu.

Peut-on utiliser le ventilateur dans une salle de bain ?

Oui, car il possède un indice de protection IPX4 (protégé contre les projections d'eau). Veillez toutefois à respecter les distances de sécurité par rapport aux points d'eau.

Comment régler la minuterie ?

Si votre modèle est équipé d'une minuterie, tournez le bouton de réglage (généralement situé sur le boîtier) pour programmer une durée de 2 à 30 minutes. Le réglage d'usine est d'environ 2 minutes.

Que faire si le ventilateur ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique (fusible, disjoncteur). Si tout est normal, le moteur peut être défectueux. Contactez un technicien spécialisé ou le service après-vente. Ne tentez pas de réparer vous-même.

Le ventilateur est-il garanti ?

Oui, la garantie est de 12 mois à compter de la date d'achat. Elle couvre les défauts de fabrication et de fonctionnement. Conservez votre carte de garantie et la facture.

Puis-je installer le ventilateur moi-même ?

Oui, si vous êtes bricoleur. Cependant, si vous n'êtes pas à l'aise avec les branchements électriques, faites appel à un électricien professionnel. Assurez-vous de couper le courant avant toute intervention.

Quel est le diamètre du conduit nécessaire ?

Le ventilateur est conçu pour des conduits de diamètre 100 mm, 120 mm ou 150 mm selon la version. Vérifiez le diamètre de votre gaine avant l'achat.

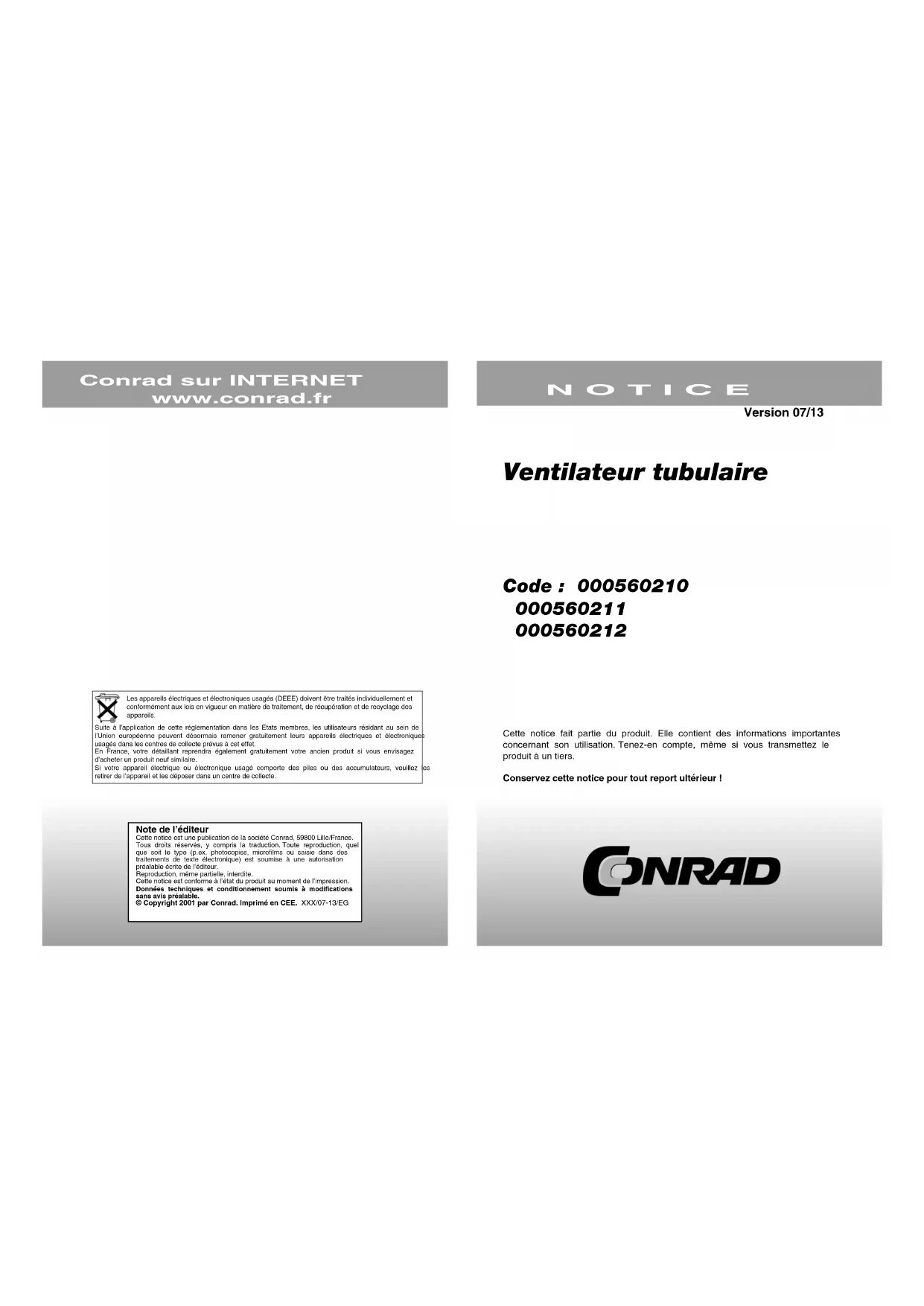

MODE D'EMPLOI KL 200 Siku

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 07/13

Ventilateur tubulaire

Code : 000560210

000560211

000560212

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/07-13/EG

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Domaines d'utilisation

Les ventilateurs aspirants de type SIKU 100/120/150 sont prévus pour la prise en charge de la ventilation par gravité dans les pièces disposant de puits d'aérage. Le diamètre minimal du trou d'aération doit être de 100/120/150 mm. Le ventilateur est équipé d'un moteur à réduction de bruits et fabriqué en plastique ABS de haute qualité. Il élimine en quelques instants les odeurs, la fumée, et l'humidité désagréables de la pièce. Il existe 12 modèles de ventilateurs différents.

Caractéristiques techniques	Tension nominale (50 Hz)	Puissance	Capacité d'air	Isolation (pas de mise à zéro nécessaire)	Mode de fonctionnement
SIKU 1	220 – 240 V	14 W	105 m3/h	II IPX4	S1 (continu)
SIKU 2	220 – 240 V	16 W	188 m3/h	II IPX4	S1 (continu)
SIKU 3	220 – 240 V	24 W	298 m3/h	II IPX4	S1 (continu)
SIKU 100 S	220 – 240 V	14 W	95 m3/h	II IPX4	S1 (continu)
SIKU 125 S	220 – 240 V	16 W	180 m3/h	II IPX4	S1 (continu)
SIKU 100 PF	220 – 240 V	14 W	98 m3/h	II IPX4	S1 (continu)
SIKU 125 PF	220 – 240 V	16 W	185 m3/h	II IPX4	S1 (continu)
SIKU 100 AZ	220 – 240 V	20 W	98 m3/h	II IPX4	S1 (continu)
SIKU 125 AZ	220 – 240 V	22 W	185 m3/h	II IPX4	S1 (continu)
SIKU 125 Turb	220 – 240 V	20 W	232 m3/h	II IPX4	S1 (continu)
SIKU 100 M	220 – 240 V	14 W	98 m3/h	II IPX4	S1 (continu)
SIKU 125 M	220 – 240 V	16 W	185 m3/h	II IPX4	S1 (continu)
SIKU 100 LD	220 – 240 V	14 W	88 m3/h	II IPX4	S1 (continu)

Installation

Les ventilateurs aspirants doivent être installés à l'entrée du canal d'aération. Pour fixer le ventilateur, la grille de protection doit d'abord être retirée. Cela s'effectue dans la soulevant avec précaution du bas vers le haut à l'aide d'un tournevis. Vous pouvez introduire ensuite le boîtier du ventilateur dans le canal d'aération et esquisser sur le mur les points de positionnement des deux chevilles de fixation. Une fois que le ventilateur est encastré dans l'ouverture, le parement peut être apposé sur le boîtier en partant du haut. Pour les ventilateurs équipés d'un interrupteur à minuterie, la durée de fonctionnement peut être programmée de 2 à 30 minutes. Lors de la production, la durée de fonctionnement est préréglée sur env. 2 minutes.

Remarques

Le montage, le démontage, et l'entretien du ventilateur ne peuvent être effectués qu'avec l'alimentation électrique coupée. Lors du montage, veillez impérativement à ce que la partie cylindrique du ventilateur ne soit pas endommagée. La réparation des dommages du ventilateur doit être confiée à un technicien spécialisé.

Indications de fonctionnement

Si l'utilisateur constate un encrassement sévère du ventilateur, celui-ci doit être nettoyé. Pour cela, le ventilateur doit être débranché du secteur, et la grille de revêtement doit être retirée du bas vers le haut à l'aide d'un tournevis. Toutes les pièces en plastique doivent être lavées à l'eau tiède à l'aide d'un produit de nettoyage. Avant de pouvoir remonter la grille de revêtement, toutes les pièces doivent être séchées. Pour le nettoyage, n'utilisez en aucun cas de l'essence ou des produits diluants.

Conditions de garantie

Le fabricant assure une bonne qualité et un bon fonctionnement de l'appareil sous une durée de 12 mois à compter de la date d'achat, durée pour laquelle la carte de garantie s'applique. Les dysfonctionnements ou dommages de l'appareil survenant au cours de la période de garantie sont réparés en atelier SAV sous 21 jours à compter de la date de retour de l'appareil défectueux. Le signalement de dysfonctionnements ou de dommages s'effectue auprès de l'atelier SAV. Dans d'autres cas, ce signalement peut aussi s'effectuer auprès du point de vente ou du fabricant. Le terme «réparation» ne concerne pas les manipulations mentionnés dans ce manuel d'utilisation (p.ex. l'entretien régulier), pour lesquelles l'utilisateur porte la responsabilité. Une fois la garantie expirée, aucune carte de substitut ou ne sera délivrée. Cette garantie ne couvre pas les dommages de l'appareil provoqués par un entretien ou un stockage inapproprié, par une élimination de plomb volontaire, ni les dommages mécaniques.

(EN) GUARANTEE CARD N°

(FR) CARTE DE GARANTIE N°

Date of report and the number of orderDate du rapport et numéro de la commande	Date of repairDate de la réparation	Specification of materials and repair activitiesType de matériel et de réparations	Number of fitter and signatureNuméro de technicien et signature

Ventilateur d'aération SIKU Ventilateur d'aération SIKU Ventilateur d'aération SIKU

Type/Type : .... Type/Type : .... Type/Type : ....

Factory number/ Factory number/ Factory number/

Code usine : Code usine : Code usine :

Date de vente : Date de vente : Date de vente :

Seller's stampCachet du vendeur

Seller's stampCachet du vendeur

Seller's stampCachet du vendeur

Signature and stamp Signature and stamp Signature and stamp
of the repair centre of the repair centre of the repair centre
Signature et cachet Signature et cachet Signature et cachet
du centre de réparation du centre de réparation du centre de réparation
