PELLET LOADER - Cheminée EDILKAMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de pellets pour cheminée
Marque	Edilkamin
Modèle	PELLET LOADER
Catégorie	Cheminée
Matériaux	Acier, plastique
Dimensions (bouche d’alimentation)	Environ 18,5 x 18,5 cm (trou de passage)
Poids (chargeur complet)	Environ 2 kg
Alimentation	Manuelle (gravité)
Fonction principale	Alimenter le foyer en pellets depuis un réservoir extérieur
Capacité de charge	Adaptée au réservoir du poêle (non spécifiée)
Longueur du tuyau flexible	80 cm (à raccourcir selon installation)
Diamètre du tuyau	Environ 50 mm (non spécifié exactement)
Orientation d’installation	Façade, côté droit ou côté gauche
Distance minimale latérale	20 cm du foyer (pour installation latérale)
Test de fonctionnement	Obligatoire avant fermeture de la contre-hotte
Fixation de la bouche	Vis et chevilles (non fournies) sur contre-hotte renforcée
Couvercle de la bouche	Aimanté (fourni)
Colliers de serrage	Fournis (2 unités)
Entretien courant	Nettoyage du tuyau et des raccords
Sécurité	Ne pas mettre en contact avec le conduit de fumées
Pièces détachées	Disponibles auprès du fabricant
Réparabilité	Facile (assemblage par vis et colliers)

FOIRE AUX QUESTIONS - PELLET LOADER EDILKAMIN

Comment installer la bouche d'alimentation sur la contre-hotte ?

Percez un trou de 18,5 x 18,5 cm dans la contre-hotte. Fixez la bouche d'alimentation (E) avec des vis et chevilles (non fournies) en utilisant les trous du châssis. Renforcez le Placoplâtre par des profils métalliques à l'arrière.

Quelle est la distance minimale entre la contre-hotte et le foyer pour une installation latérale ?

Le panneau de fermeture latéral de la contre-hotte doit être à au moins 20 cm du foyer.

Comment raccourcir le tuyau de chargement des pellets ?

Le tuyau flexible de 80 cm doit être coupé à la longueur nécessaire pour qu'il reste bien tendu entre le raccord (B) et la bouche d'alimentation. Fixez-le avec les colliers de serrage fournis.

Peut-on installer la bouche d'alimentation sur le côté droit ou gauche ?

Oui, la bouche peut être installée sur la façade (X), le côté droit (Y) ou le côté gauche (Z). Pour une installation latérale, tournez le raccord (B) de 90°.

Pourquoi faut-il effectuer un test de remplissage avant de fermer la contre-hotte ?

Le test permet de vérifier que les pellets descendent correctement dans le réservoir. Si le tuyau est trop long ou mal positionné, les pellets peuvent bloquer.

Que faire si les pellets ne descendent pas dans le réservoir ?

Vérifiez que le tuyau est bien tendu sans coude, que le diamètre est suffisant et que l'extrémité du tuyau est correctement fixée au raccord (B). Assurez-vous que la bouche d'alimentation n'est pas obstruée.

Faut-il isoler le tuyau de chargement ?

Oui, il est obligatoire de prévoir une isolation correcte du tuyau de chargement, mais celui-ci ne doit pas être en contact avec le conduit de fumées.

Le tuyau de chargement peut-il toucher le conduit de fumée ?

Non, le tuyau de chargement ne doit pas résulter au contact du conduit de fumées pour éviter tout risque de brûlure ou de déformation.

Comment fixer le couvercle magnétique de la bouche d'alimentation ?

Le couvercle (F) se pose simplement sur les aimants prévus à cet effet sur la bouche d'alimentation (fig. 6). Il se retire facilement pour le remplissage.

Quelles sont les précautions de sécurité essentielles ?

Respectez la distance minimale de 20 cm entre la contre-hotte et le foyer si installation latérale. Isolez le tuyau sans contact avec le conduit de fumée. Effectuez toujours un test de remplissage avant usage.

MODE D'EMPLOI PELLET LOADER EDILKAMIN

• La bouche d'alimentation peut être installée sur la façade (X), sur le côté droit (Y) ou bien sur le côté gauche (Z) de la contre-hotte.
• Il est obligatoire de raccourcir le tuyau de chargement des pellets (fourni et long de 80 cm), en fonction de la position du foyer, de façon à ce qu'il reste bien tendu pour faciliter la descente des pellets dans le réservoir.
• Le panneau de fermeture latéral de la contre-hotte devra avoir une distance d'au moins 20 cm du foyer, en cas d'une installation latérale de la bouche d'alimentation.
• Avant de fermer complètement la contre-hotte, effectuer un test de remplissage des pellets pour s'assurer qu'ils descendent correctement.
• Il est obligatoire de prévoir une isolation correcte du tuyau de chargement qui toutefois ne doit pas résulter au contact du conduit de fumées.

1ère phase

INSTALLATION DU RACCORD DU CHARGEUR DE PELLET (fig. 2 et 3).

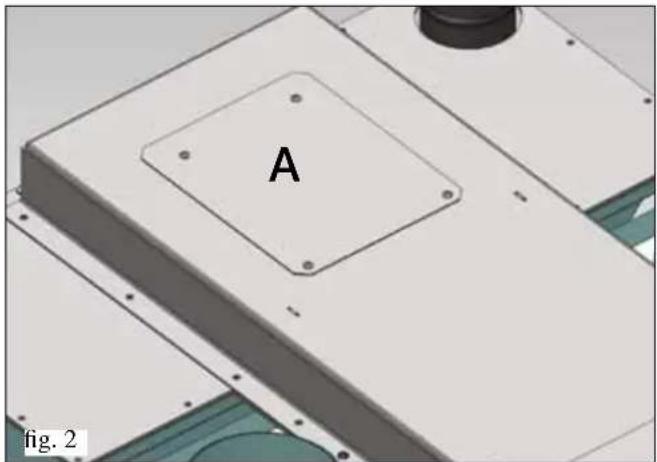

• Retirer la plaque (A) prévue sur le côté supérieur du carter du tiroir à pellet en dévissant les 4 vis.
• Fixer le raccord (B) en utilisant ces vis (en cas d'installation latérale droite/gauche, tourner le raccord de 90°).

2ème phase

MODIFICATION DU TIROIR DE CHARGEMENT DU PELLET (fig. 4 et 5).

• Ouvrir le tiroir et démonter la façade (C) au moyen des 6 vis.
• Extraire le fond (D) en le tirant en avant et remonter la façade (C) en utilisant uniquement 4 vis.

- Construire seulement la paroi frontale ou latérale de la contre-hotte, sur laquelle devra être appliqué la bouche d'alimentation; la contre-hotte devra être achevée seulement après avoir vérifié le bon fonctionnement de tout le système de chargement.

• Effectuer un trou de dim. 18,5 x 18,5 cm.

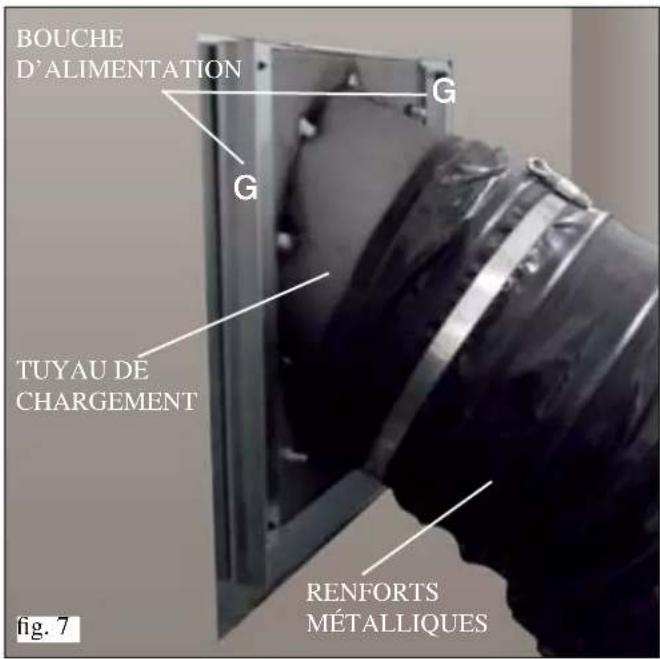

• Fixer la bouche d'alimentation (E) à la contre-hotte au moyen des vis et des chevilles (non fournis), en utilisant les trous présents sur le châssis de celle-ci ; renforcer le Placoplatre en appliquant des profils métalliques sur l'arrière (G fig. 7).

4ème phase

INSTALLATION DU TUYAU DE CHARGEMENT

(fig. 7 et 8).

• Fissare il tubo flessibile al bocchettone della bocca di carico tramite le fascette in dotazione (fig. 7)

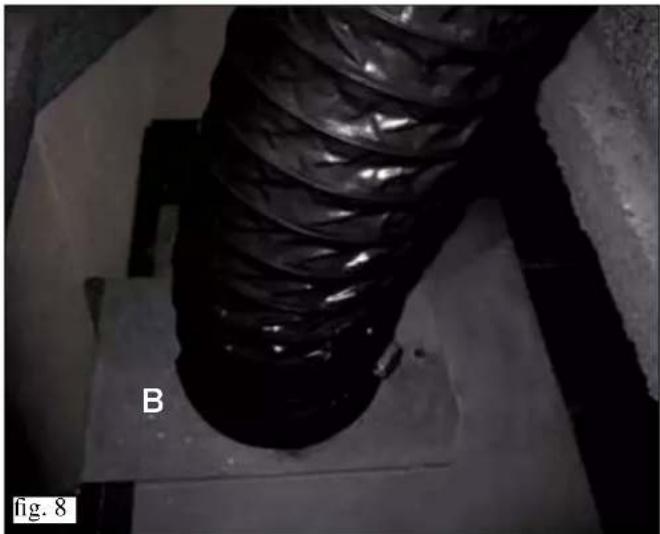

• Couper le tuyau sur mesure et enfiler l'extrémité du tuyau sur le raccord (B fig. 2-8) puis le fixer au moyen des colliers de serrage fournis.

5ème phase

ACHÈVEMENT DE LA CONTRE-HOTTE

Avant de terminer l'installation de la contre-hotte, effectuer un test de chargement des pellets pour s'assurer qu'ils glissent adéquatement afin d'assurer une descente correcte.

6ème phase

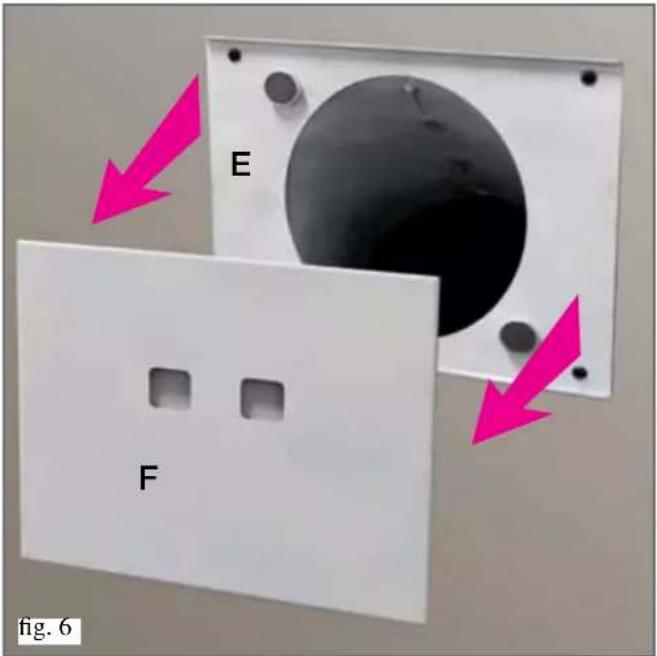

- Appliquer le couvercle (F - fig. 6) en le posant sur les aimants
