FOIRE AUX QUESTIONS - PELLKAMIN 12 EVO EDILKAMIN

Comment allumer la cheminée EDILKAMIN PELLKAMIN 12 EVO ?

Pour allumer la cheminée, ouvrez la porte, placez des petits morceaux de bois ou des allume-feux au fond du foyer, puis utilisez un allume-feu ou une allumette pour enflammer le bois.

Quelle est la capacité de chauffage de la cheminée ?

La cheminée EDILKAMIN PELLKAMIN 12 EVO a une capacité de chauffage de 12 kW, idéale pour des espaces allant jusqu'à 120 m².

Comment nettoyer le foyer de la cheminée ?

Pour nettoyer le foyer, assurez-vous que la cheminée est complètement refroidie, puis retirez les cendres avec un aspirateur à cendres ou une pelle. Nettoyez les parois intérieures avec une brosse douce.

Quels types de pellets sont compatibles avec la cheminée ?

Utilisez des pellets de bois de haute qualité, respectant les normes EN Plus A1 ou A2 pour garantir un bon fonctionnement et éviter des dommages.

Comment régler la température de la cheminée ?

La température peut être réglée à l'aide du thermostat intégré ou de la télécommande fournie. Ajustez les paramètres selon vos préférences de confort.

Que faire si la cheminée ne s'allume pas ?

Vérifiez que les pellets sont présents, que la ventilation est dégagée et que l'alimentation électrique fonctionne. Si le problème persiste, consultez le manuel d'utilisation.

Est-il nécessaire d'entretenir la cheminée régulièrement ?

Oui, un entretien régulier est recommandé pour assurer le bon fonctionnement de la cheminée. Cela inclut le nettoyage du foyer, des conduits et la vérification des composants.

Quel est le poids de la cheminée EDILKAMIN PELLKAMIN 12 EVO ?

La cheminée pèse environ 150 kg, il est donc conseillé de la faire installer par un professionnel.

Y a-t-il une garantie pour ce produit ?

Oui, la cheminée EDILKAMIN PELLKAMIN 12 EVO est généralement fournie avec une garantie de deux ans, mais cela peut varier selon le revendeur.

Comment installer la cheminée correctement ?

Il est fortement recommandé de faire appel à un professionnel pour l'installation afin de respecter les normes de sécurité et de performance.

MODE D'EMPLOI PELLKAMIN 12 EVO EDILKAMIN

Édition originale en langue italienne

EDILKAMIN S.p.a. ayant son siège social Via P. Moscati 8 - 20154 Milan - Code Fiscal et N° TVA 00192220192

Déclare sous sa propre responsabilité que : l' inserts à pellet de bois ci-dessous est conforme à la réglementation UE 305/2011 et à la norme européenne harmonisée EN 14785:2006

FOYER à PELLET, marque commerciale EDILKAMIN, dénommé PELLKAMIN 12 EVO

N° de SÉRIE : Réf. Plaque signalétique Déclaration de performance (DoP - EK n° 202a): Réf. Plaque signalétique

La société déclare en outre que : l' inserts à pellet de bois PELLKAMIN 12 EVO respectent les exigences des directives européennes suivantes : 2014/35/UE - Directive basse tension 2014/30/UE - Directive compatibilité électromagnétique

Madame/Monsieur,

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, veuillez lire attentivement cette notice, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit.

Cette notice fait partie intégrante du produit. Nous vous demandons de la conserver pendant toute la durée de vie du produit. En cas de perte, en demander une copie au revendeur ou la télécharger depuis l'espace de téléchargement sur le site www.edilkamin.com

Destinataires de cette notice

Cette notice s'adresse :

• à ceux qui utilisent le produit à la maison (« UTILISATEUR ») ;
• au technicien qui installe le produit (« INSTALLATEUR ») Le destinataire de la page est indiqué dans une bande en bas de page (UTILISATEUR ou INSTALLATEUR).

Après avoir déballé le produit, contrôlez que le contenu est intact et complet.

En cas d'anomalie, veuillez contacter immédiatement le revendeur auprès duquel vous avez effectué l'achat, et lui remettre une copie du certificat de garantie et de la facture.

L'installation, le dimensionnement, l'installation et l'utilisation de l'appareil doivent être conformes aux législations locales et nationales ainsi qu'aux normes européennes. Pour l'installation et pour tout aspect non expressément mentionné, se référer aux réglementations locales en vigueur dans chaque pays.

Les schémas figurant dans cette notice sont indicatifs : par conséquent, ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas définitifs.

SIGNIFICATION DES SYMBOLES

Les symboles figurant dans ce manuel sont les suivants :

ATTENTION :

il faut avoir lu attentivement et bien compris le message dont il s'agit car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l'utilisent.

INFORMATIONS :

le non-respect des consignes compromet l'utilisation du produit.

SÉQUENCE OPÉRATIONNELLE :

suivre les instructions relatives aux procédures à respecter pour les opérations décrites

Le produit est identifié de manière univoque par un numéro le « coupon de contrôle », qui se trouve sur le certificat de garantie présent dans l'emballage

Nous vous demandons de conserver :

• le certificat de garantie que vous avez trouvé dans le produit
• la preuve d'achat que le revendeur vous a remise
• la déclaration de conformité que l'installateur vous a remise

Les conditions de garantie sont indiquées dans le certificat de garantie que vous trouverez dans le produit et on web site www.edilkamin.com

La garantie ne couvre que les défauts de fabrication effectifs et non pas, par exemple, des problèmes liés à l'installation ou au réglage.

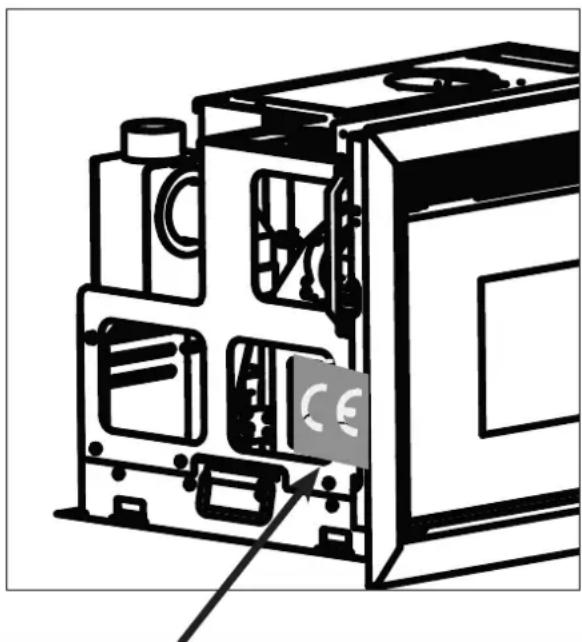

La plaque de marquage CE se trouve a gauche

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas jouer avec l'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Le produit n'a pas été conçu pour être utilisé par des personnes, y-compris les enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.

• Le produit n'a pas été conçu pour la cuisson.
• Le produit a été conçu pour brûler des granulés de bois de catégorie A1 conformément à la norme UNI EN ISO 17225-2, selon les quantités et des modalités décrites dans ce manuel.
• Le produit a été conçu pour un usage interne et dans des milieux exposés à un taux d'humidité normal.
• Conserver le produit dans un lieu sec, à l'abri des intempéries.
• Pour la garantie légale et conventionnelle, se référer au certificat de garantie inclus dans le produit : à noter notamment qu'Edilkamin et le revendeur ne sauraient être tenus responsables de dommages issus d'une installation ou d'entretiens incorrects.

Les risques mettant en danger la sécurité peuvent être causés par :

• Une installation dans des locaux non conformes, exposés notamment à des risques d'incendie. NE PAS INSTALLER DANS DES LOCAUX exposés à un risque d'incendie.
• Un contact avec le feu et les parties chaudes (ex. : verre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque le poêle est éteint mais encore chaud, toujours utiliser le gant afin d'éviter toute brûlure.
• Un contact avec des parties électriques sous tension (internes). NE PAS ACCÉDER AUX PARTIES INTERNES SOUS TENSION. Danger d'électrocution.
• L'utilisation de produits d'allumage inappropriés (ex. : alcool). NE PAS ALLUMER NI RANIMER LA FLAMME EN PULVÉRISANT DES PRODUITS LIQUIDES OU À L'AIDE D'UN LANCE-FLAMMES afin d'éviter toute brûlure grave et tout dommage matériel et corporel.
• L'utilisation d'un combustible autre que des granulés de bois. NE PAS BRÛLER DANS LA CHAMBRE DE COMBUSTION DES DÉCHETS, DES MATIÈRES PLASTIQUES OU TOUT AUTRE PRODUIT AUTRE QUE DES GRANULÉS DE BOIS. Il sera ainsi possible d'éviter de salir le produit, d'incendier le conduit de fumée et de nuire à l'environnement.
• Un nettoyage à chaud de la chambre de combustion. NE PAS ASPIRER À CHAUD afin d'éviter tout endommagement de l'aspirateur et toute dispersion de fumée dans la pièce.
  • Un nettoyage du conduit de cheminée à

l'aide de différentes substances. NE PAS EFFECTUER DES NETTOYAGES MANUELS À L'AIDE DE PRODUITS INFLAMMABLES afin d'éviter tout incendie ou tout retour de flammes.

• Le nettoyage de la vitre chaude avec des produits inappropriés. NE PAS NETTOYER LA VITRE À CHAUD AVEC DE L'EAU OU DES SUBSTANCES AUTRES QUE LES PRODUITS À VITRES RECOMMANDÉS afin d'éviter toute fissure de la vitre ou tout endommagement irrémédiable.
• Le dépôt de matériaux inflammables sans respecter les distances de sécurité indiquées dans ce manuel. NE PAS POSER DU LINGE SUR LE PRODUIT. NE PAS POSITIONNER DE SÉCHOIRS À DES DISTANCES INFÉRIEURES AUX DISTANCES DE SÉCURITÉ. Tenir toute forme de liquide inflammable à l'écart du produit. Risque d'incendie.
• L'occlusion des bouches d'aération dans la pièce ou des entrées d'air. NE PAS OBSTRUER LES BOUCHES D'AÉRATION NI BLOQUER LE CONDUIT DE FUMÉE afin d'éviter tout retour de fumée dans la pièce et, par conséquent, tout dommage matériel et corporel.
• L'utilisation du produit en guise de support ou d'échelle. NE PAS MONTER SUR LE PRODUIT NI S'EN SERVIR COMME SUPPORT afin d'éviter tout dommage matériel et corporel.
• L'utilisation du poêle avec chambre de combustion ouverte. NE PAS UTILISER LE PRODUIT LORSQUE LA PORTE EST OUVERTE.
• L'ouverture de la porte avec dispersion de matériaux incandescents. NE jeter AUCUN matériau incandescent à l'extérieur du produit. Risque d'incendie.
• L'utilisation d'eau en cas d'incendie. APPELER LES AUTORITÉS en cas d'incendie.

En cas de doutes, ne pas prendre d'initiatives individuelles mais contacter le revendeur ou l'installateur.

Lire attentivement les instructions d'utilisation de ce manuel pour la sécurité.

Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com.

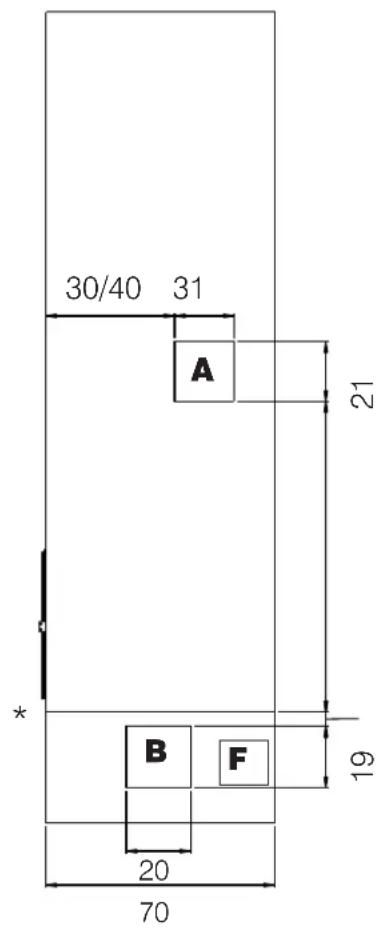

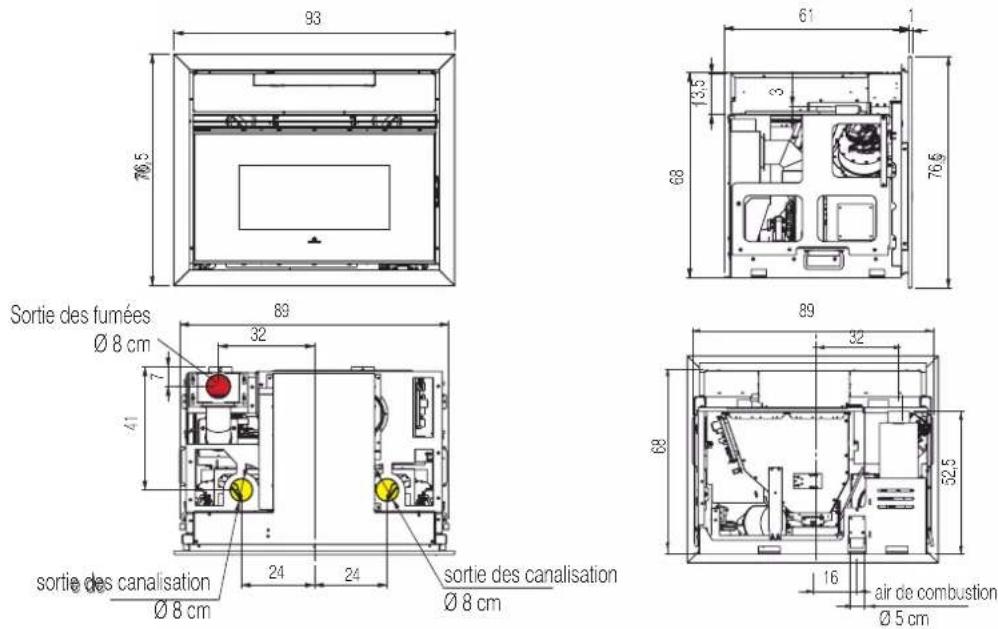

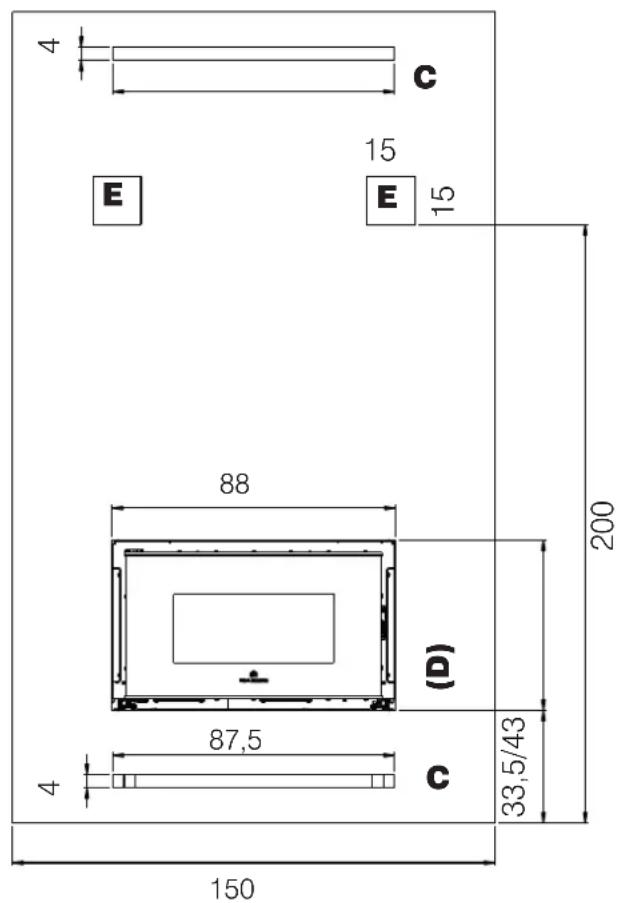

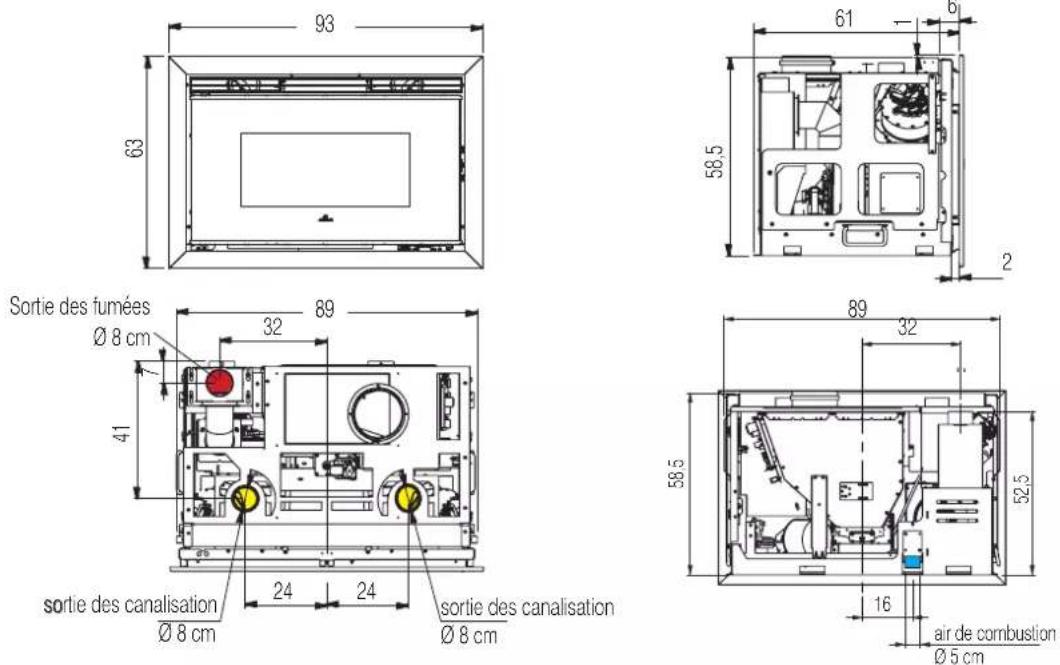

PELLKAMIN 12 EVO (cm)

POUR CHARGER LE GRANULÉS BOIS, IL FAUT ACHETER L'UN DES OPTIONS: TIROIR OU PAR TRAPPE

- chargement par trappe

- tiroir de chargement frontal

NOTE:

• Le diamètre de sortie des fumées du produit n'est pas le diamètre du system de évacuation des fumées, qu'il faut dimensionner avec les normes (liste pas complète) EN 13384, EN 1443, EN 1856, EN 1457.
• La longueur de la canalisation et la température de l'air en canalisation dépendent des conditions de emploie et de installation. On suggère de dimensionner le system de canalisation selon les pertes de charges et de employer des tuyaux avec le minimum de perte de charge.

Exemple de dimensions minimum recommandées pour l'installation avec ventilateurs en bas et chevalet en option à hauteur minimale. Il s'agit ici d'un exemple. Il faut également faire des trous pour : l'évacuation des fumées (conduit de cheminée) ; la prise d'air de combustion ; le renouvellement d'air de ventilation (un trou de 10x10 cm sur le côté du revêtement).

30/40 31 A 21 * B F 19 20 70

4 C 15 E E 15 88 200 (D) 87,5 33,5/43 4 C 150

* Ne pas dépasser la hauteur du socle avec le revêtement. Cela permet, lors de l'entretien, que le technicien fasse glisser le produit sur les rails.

Légende

A = trou pour l'insertion de la trappe du chargement des granulés (exemple sur le côté, possible aussi en façade)
B = trou pour l'insertion du boîtier du ventilateur (par exemple sur le côté en bas)
C = trou pour l'insertion de la bouche de compensation
D = trou pour l'insertion du produit
E = trou pour l'insertion des bouches (Split/Bent/Origami/Sharp)
F = trou pour le renouvellement de l'air de ventilation (un trou de 10x10 cm sur le côté du revêtement).

MISURE (cm) FORI SU CARTONGESSO

Boîtier ventilateur 19 x 20

Trappe de chargement des granulés 31 x 21

Trou pour le renouvellement de l'air de ventilation 10x10

Le dessin représente la version avec chargement par la trappe.

DONNÉES TECHNIQUES - EN 14785

Les résultats sont obtenus avec nettoyage vitre fermé. Les résultats sont obtenus avec nettoyage vitre fermé. Pour l'installateur, utiliser le joint en dotation et au SAV le réglage des paramètres.

	Pellkamin 8 Evo
	Puissance nominale Puissance réduite
Puissance utile 12,7 4 kW
Rendement 89,1 92,4 %
Émission CO à 13% O_2	0,006 0,020 %
Température des fumées 162 89,2 °C
Consommation de combustible * 2,93	0,8 kg/h
Capacité du réservoir	17		kg
Tirage	11-6	10 - 3	Pa
Autonomie	6	21	heures
Volume chauffable **	330 m		^3
Diamètre du conduit de fumées	80 mm
Diamètre du conduit de prise d'air	50 mm
Poids avec emballage	271		kg
Catégories d'efficacité énergétique, selon les règlements de l'UE 2015-1186 (A++/G)	A+

* Pour le calcul de la consommation, on a utilisé une puissance calorifique de 4,8 kW/kg.
** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.
Le peut fonctionner en sécurité meme avec un tirage plus haut.
Un tirage excessif, pourrait entraîner un arrêt et / ou une diminution des performances.

NOTE:

Le ∅ de la sortie des fumées n'est pas le ∅ de la cheminée qui devra être dimensionné.

DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE CHEMINÉE qui doit quoi qu'il en soit respecter les indications de cette fiche ainsi que les normes d'installation de chaque produit
	Puissance nominale	Puissance réduite
Température de sortie des fumées sur l'évacuation	180	100	°C
Tirage minimum	0,01		Pa
Débit des fumées	9,7	4,13	g/s

CARACTÉRISTIQUES ÉLECTRIQUES

Alimentation	230 Vac +/- 10% 50 Hz
Puissance absorbée moyenne nominale	110 W
Puissance absorbée moyenne réduite	45 W
Puissance absorbée en veille	2 W
Puissance absorbée à l'allumage	300 W
Fréquence radiocommande (fournie)	2,4 GHz
Protection	Fusibile 4 AT, 250 Vac 5x20

Les données ci-dessus sont indicatives et relevées en phase de certification par l'organisme notifié dans les condition respectant les normes.

EDILKAMIN s.p.a. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikami S.p.A.

20045 Lainate (M), via P. Mascagni T

Tel. [phone]

Fax [phone]

[e-mail]

www.scitkamsjt.com

Capitale € 4.100.000 int. vers

Sede legale

Producteur Edilkamin S.p.A.

Marque Edilkamin

Référence(s) du modèle Pellkamin 12 Evo

Descrizione Foyer à granulé bols

Fonction de chauffage indirect non

Puissance thermique directe 12,7 kW

Norme EN 14785

Combustible	Combustible de référence(unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale				Émissions dues au chauffage des locaux à la puissance thermique minimale. Requis uniquement si le facteur de correction F(2) ou F(3) est applique.
		P = particules, COG = composés organiques gazeux, CO = monowide de carbone, NOx = opdes d'azote.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3 at 13%O2				mg/m3 at 13%O2
Bois comprimé ayant un taux d'humidité < 12 %	oui	13	2	79	91	20	5	244	66

Respecter les précautions particulières pour le montage, l'installation et l'entretien, indiquées dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
ηs [%]	85,9
EEI [%]	126
Classe d'efficacité énergétique	A+

à partir de 01/01/2022
ηs [%]	85,9
EEI [%]	126
Classe d'efficacité énergétique	A+

Selon (EU) 2015/1186 e 2015/1185

Caractéristiques pour une utilisation avec le combustible de référence uniquement

$$ \Xi E I = (\eta_ {2, m} \cdot B L F) - 10 \% + F (2) + F (3) - F (4) - F (5) $$

$$ \eta_ {s} = \eta_ {s, o n} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1,45

$$ \eta_ {S, o n} = \eta_ {t h, n a m} $$

F5 pas à prendre en consideration

Puissance thermique Rendement utile (PCI brut)

Caractéristique	Symbole	Valeur	Unité
Puissance thermique nominale	P_nom	12,7	kW
Puissance thermique minimale (indicative)	P_min	4,0	kW

Consommation d'électricité auxiliaire

Caractéristique	Symbole	Valeur	Unité
À la puissance thermique nominale	eI_max	0,110	kw
À la puissance thermique minimale	eI_mr	0,045	kw
En mode veille	eI_sy	0,002	kw

$$ F (4) = C C \cdot \frac {0 , 2 \cdot e l _ {\max} + 0 , 8 \cdot e l _ {\min} + 1 , 3 \cdot e l _ {s b}}{P _ {n o m}} \cdot 1 0 0 [ \% ] $$

Caractéristique	Symbole	Valeur	Unité
Rendement utile à la puissance thermique	_b,nom	89,1	%
Rendement utile à la puissance thermique minimale (Indicatif)	_b,min	92,4	%

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)

contrôle de la puissance thermique à un palier, pas nonde contrôle de la température de la pièce

contrôle à deux ou plusieurs paliers manuels, pas nonde contrôle de la température de la pièce

contrôle de la température de la pièce avec nonthermostat mécanique

contrôle électronique de la température de la pièce non

contrôle électronique de la température de la pièce nonet programmateur journalier

contrôle électronique de la température de la pièce ouiet programmateur hebdomadaire

F(2)

7,0%

jusqu'en 2022

F(2)

7,0%

dal 2022

Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la température de la pièce, avec détecteur de présence	non
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	non
contrôle à distance	oui

F(3)

1,0%

jusqu'en 2022

F(3)

1,0%

à partir de 2022

contact

Nom et adresse du fabricant

EDILKAMIN S.p.A.

Via Mascagni 7

20045 Lainate (MI) - ITALY

www.edlkamin.com

[e-mail]

Directeur général

Paolo Gusella

PRÉPARATION ET DÉBALLAGE

Les matériaux de composition de l'emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune procédure d'élimination particulière.

Le stockage, l'élimination ou, éventuellement, le recyclage sont à la charge de l'utilisateur final conformément aux lois en vigueur en la matière.

Il est conseillé de déplacer le produit en position verticale à l'aide de moyens appropriés en se conformant aux normes en

vigueur en matière de sécurité. Ne pas retourner l'emballage et faire particulièrement attention aux pièces à assembler.

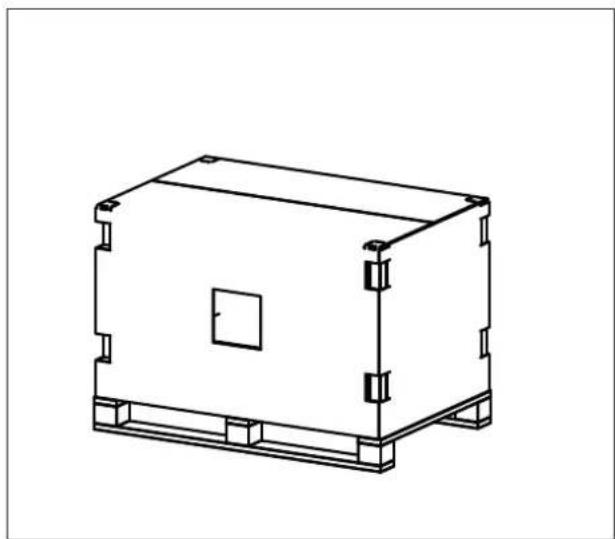

CONTENU DE L'EMBALLAGE

L'emballage est différent selon la version de Pellkamin 12 Evo (chargement par trappe et par tiroir).

Les bouches de sortie d'air ne sont pas comprises dans les versions avec ventilation canalisée, mais vous pourrez les choisir selon votre goût parmi les modèles disponibles chez le revendeur. Il faut canaliser l'air chaud de ventilation vers l'extérieur.

Le produit contient:

• la radiocommande,
  • le certificat de garantie,
  • La poignée « main froide »,
• cette notice.

Vérifier que tous les composants sont présents et intacts. En cas de dysfonctionnements, contacter immédiatement le revendeur.

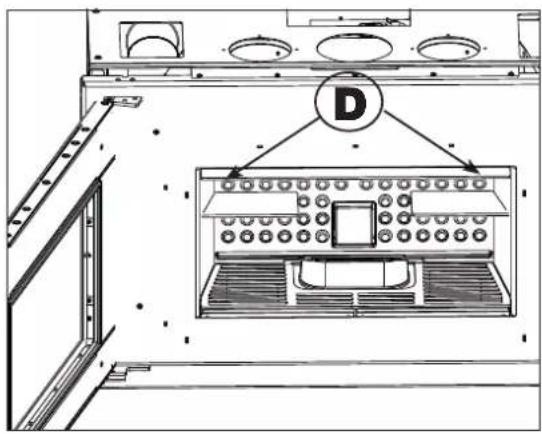

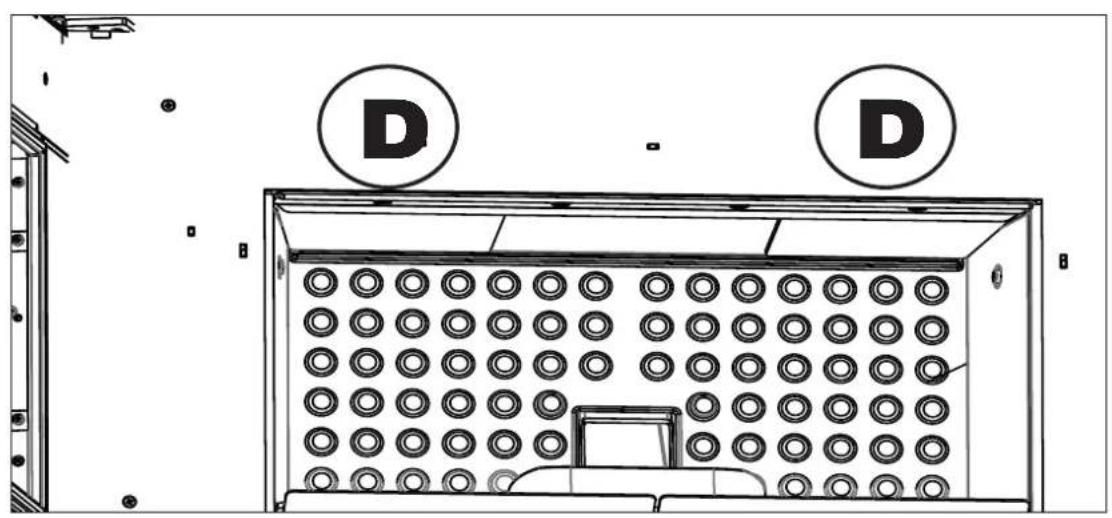

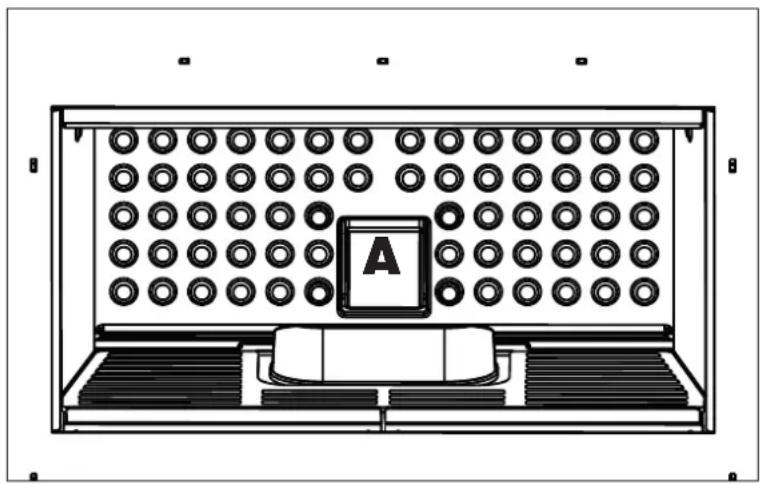

Deux déflecteurs (D) sont présents dans le foyer, à assembler comme illustré ci-dessous.

L'EMBALLAGE, desserrer les vis (A) comme

indiqué en détail plus loin

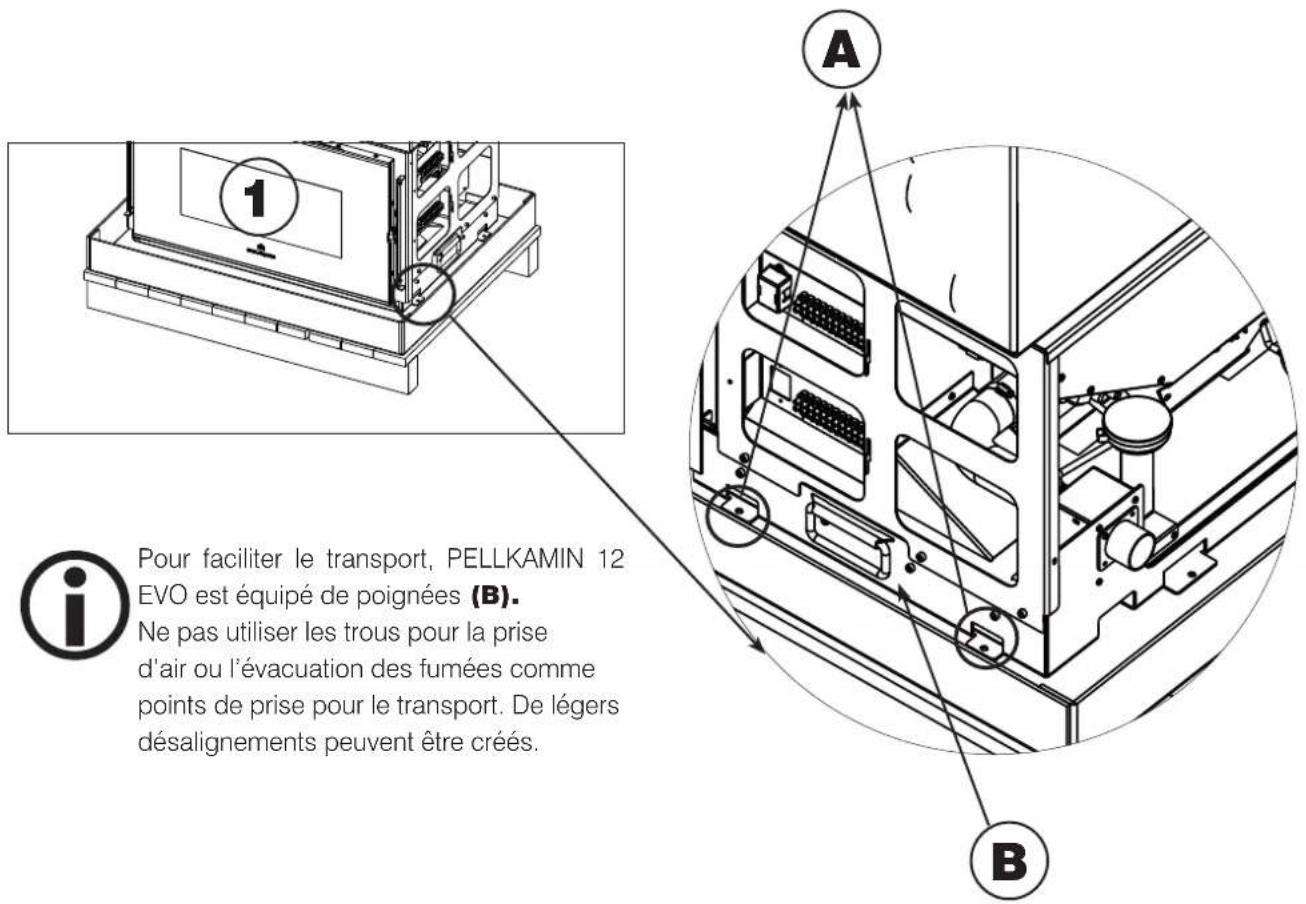

Pour faciliter le transport, PELLKAMIN 12 EVO est équipé de poignées (B). Ne pas utiliser les trous pour la prise d'air ou l'évacuation des fumées comme points de prise pour le transport. De légers désalignements peuvent être créés.

RÉSUMÉ DES VÉRIFICATIONS POUR L'INSTALLATION

Détails aux pages spécifiques de cette notice.

Article à vérifier	Que vérifier
Conformité de la pièce	aérationdestination d'utilisation : pas dans la chambre à coucher, non soumise à un risque d'incendie
Volume pour l'installation • > 30 m	^3
Capacité portante du sol/socle • Suffisant pour le poids du produit, accessoires et revêtement
Distances de sécurité par rapport aux matériaux inflammables	voir paragraphe dédié
Prise d'air	existante et adaptéevoir paragraphe dédié
Conduit de fumée • voir paragraphe dédié	Notamment, nous recommandons que :il soit dédié à l'évacuation d'un seul produitil soit réalisé dans un matériau appropriéil puisse être inspecté
Prise de courant • présente et avec une mise à la terre régulière
Trou pour l'air de ventilation	trou d'au moins 10x10 cm, de préférence sur le côté de revêtement
Canalisation de l'air de ventilation * • toujours canaliser l'air chaud de ventilation (tuyau ∅ 6 cm)vers l'extérieur

NOTES POUR L'INSTALLATION DANS UNE CHEMINÉE EXISTANTE

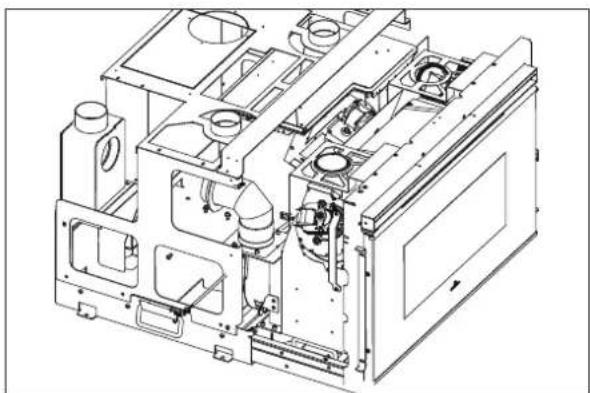

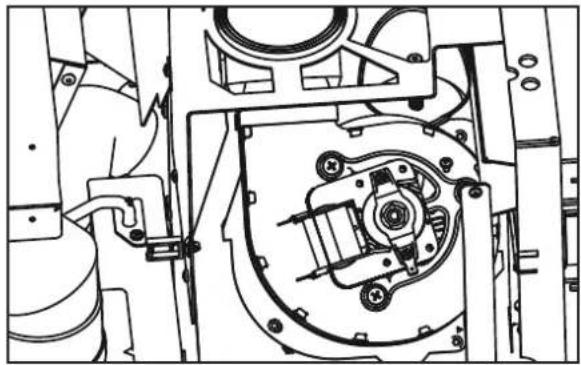

Vérifier notamment

En cas d'installation dans une cheminée existante, outre respecter toutes les indications des normes et de cette notice, nous recommandons de prendre en considération:

En cas d'installation dans une cheminée existante, outre respecter toutes les indications des normes et de cette notice, nous recommandons de prendre en considération :

• le besoin d'espace autour de Pellkamin
- la possibilité de le fixer au sol à niveau
- la nécessité d'installer le kit de ventilation et la trappe de chargement *
- l'accessibilité du revêtement existant, tant pour le montage que pour la vérification notamment du kit de ventilation. Pour la maintenance de Pellkamin, les techniciens peuvent faire coulisser le produit sur des rails.

SEULEMENT LE PERSONNEL AUTORISÉ PEUT EFFECTUER LES CONNEXIONS. N' EFFECTUEZ CHAQUE OPÉRATION QU'AVEC L'ÉLECTRICITÉ DÉBRANCHÉE.

SUIVRES LES INDICATIONS DESSOUS POUR PASSER DE LA POSITION 1 A LA 2, EN CANALISATION:

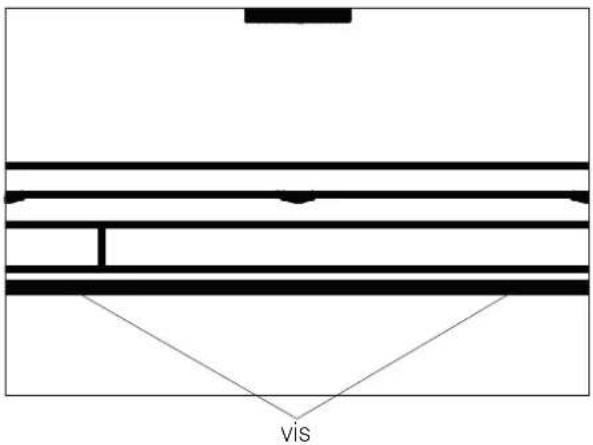

Pour extraire l'insert, procéder comme suit :

- Devisser les vis

- Tirer vers soi

vis

Ne pas oublier que :

• Seul le personnel qualifié en mesure de délivrer la déclaration de conformité est autorisé à installer le produit.
• L'installation et l'utilisation du produit doivent être conformes aux lois locales et nationales ainsi qu'aux normes européennes. La norme de référence en Italie est la norme UNI 10683.
• En cas d'installation dans une copropriété, obtenir l'accord préalable de l'administrateur.

Les indications générales suivantes ne sauraient remplacer le contrôle des normes locales ni impliquer la responsabilité sur le travail de l'installateur.

Contrôle de la conformité de la pièce où le produit sera installé

• Le volume de la pièce doit être supérieur à 30 m³.
• Le sol doit pouvoir supporter le poids du produit et des accessoires.
• Mettre le produit à niveau.
• Ne pas installer le produit dans la chambre, dans les toilettes ou dans des pièces contenant un autre produit de prélèvement d'air pour la combustion ou dans des zones caractérisées par une atmosphère explosive. Tout éventuel ventilateur d'extraction fonctionnant dans la même pièce ou zone d'installation du produit peut provoquer des problèmes de tirage.
• En Italie, contrôler les compatibilités conformément aux normes UNI 10683 et UNI 7129 en présence de produits à gaz.

Protection contre la chaleur et distances de sécurité

Toutes les surfaces du bâtiment à proximité du produit doivent être protégées contre la surchauffe.

Les mesures d'isolation à adopter dépendent du type de surfaces.

Le produit doit être installé conformément aux conditions de sécurité suivantes :

- Distance minimum sur les côtés de 10 cm et à l'arrière de 10 cm par rapport aux matériaux inflammables.

Remarques sur l'emplacement du produit

Le produit a été conçu pour fonctionner dans toutes les conditions climatiques. En cas de conditions particulières, comme un vent fort, des systèmes de sécurité pourraient intervenir pour éteindre le produit.

Contacter le Centre d'Assistance Technique agréé Edilkamin.

SYSTÈME CHEMINÉE

(Conduit de cheminée, conduit de fumée et cheminée)

Ce chapitre a été rédigé conformément aux normes européennes EN 13384, EN 1443, EN 1856 et EN 1457. L'installateur doit tenir compte de ces normes ainsi que de toute autre norme locale. Le présent manuel ne saurait en aucun cas remplacer les normes en vigueur. Raccorder le produit à un système adéquat d'évacuation des fumées en mesure d'évacuer en toute sécurité les fumées produites par la combustion. Avant la mise en place du produit, l'installateur doit s'assurer de la conformité du conduit de fumée.

CONDUIT DE CHEMINÉE, CONDUIT DE FUMÉE

Le conduit de cheminée (conduit qui raccorde la bouche de sortie des fumées de la chambre de combustion à l'entrée du conduit de fumée) et le conduit de fumée doivent en outre :

• Recevoir l'évacuation d'un seul produit (l'évacuation de plusieurs produits en même temps est interdite).
• Se développer surtout dans le sens vertical.
• Ne présenter aucun segment en contre-pente.
• Présenter une section interne de préférence circulaire et quoi qu'il en soit avec un rapport entre les côtés inférieur à 1,5.
• Finir sur le toit par une cheminée appropriée. L'évacuation murale directe ou vers des espaces clos, même à l'air libre, est interdite.
• Être réalisés à partir de matériaux caractérisés par une classe de réaction au feu A1 conformément à la norme UNI EN 13501 ou à une norme nationale équivalente.
• Être dûment certifiés avec, s'ils sont en métal, une plaque de cheminée adéquate.
• Conserver la section initiale ou la modifier uniquement au-dessus de la sortie du produit et non pas le long du conduit de fumée.

LE CONDUIT DE CHEMINÉE

Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de cheminée :

• Ne peut pas être en matériau métallique flexible.
• Doit être isolé s'il passe dans des espaces non réchauffés ou à l'extérieur.
• Ne doit pas traverser des espaces où l'installation de générateurs de chaleur à combustion est interdite, ou bien des espaces exposés à un risque d'incendie ou impossibles à contrôler.
• Doit permettre la récupération de la suie et être contrôlable.
• Doit présenter au maximum 3 coudes d'une amplitude maximale de 90^ .
• Ne doit présenter qu'un seul segment horizontal d'une longueur maximale conseillée de 3 mètres en fonction du tirage. Doit tenir compte quoi qu'il en soit du fait que les segments longs favorisent l'accumulation de la saleté et qu'ils sont plus difficiles à nettoyer.

LE CONDUIT DE FUMÉE :

Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de fumée :

• Ne doit servir qu'à l'évacuation des fumées.
• Doit être correctement dimensionné pour satisfaire l'évacuation des fumées (UNI 13384-1).
• Doit être de préférence isolé, en acier, avec une section interne circulaire. Si cette section est rectangulaire, le rayon des arêtes ne doit pas être inférieur à 20 mm et le rapport entre les dimensions internes <1,5.
• Doit présenter normalement une hauteur minimale de 1,5 mètre.
• Doit maintenir une section constante.
• Doit être imperméable et thermiquement isolé pour garantir le tirage.
• Doit prévoir de préférence une chambre de récupération des granulés non brûlés et de toute éventuelle condensation.
• Doit être propre s'il n'est pas neuf afin d'éviter tout risque d'incendie.
• Il est généralement conseillé de tuber le conduit de fumée si son diamètre dépasse 150 mm.

SYSTÈME TUBÉ :

Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le système tubé :

• Doit fonctionner sous pression négative.
• Doit être contrôlable.
• Doit respecter les indications locales.

LA CHEMINÉE

• Doit être anti-vent.
• Doit présenter une section interne équivalant à celle du conduit de fumée et une section de passage des fumées en sortie équivalant à deux fois la section interne du conduit de fumée.
• En cas de conduits de fumée accouplés (et espacés l'un de l'autre d'au moins 2 m), la cheminée qui reçoit l'évacuation du produit à combustible solide ou celui du plan le plus haut doit surmonter l'autre d'au moins 50 cm.
• Doit dépasser la zone de reflux (en Italie, la norme de référence est la norme UNI 10683 point 6.5.8.).
• Doit permettre un entretien de la cheminée.

PRISE D'AIR EXTÉRIEURE

Nous conseillons généralement deux modalités alternatives de garantir l'afflux d'air nécessaire pour la combustion.

Prise d'air indirecte

Prévoir au sol une prise d'air d'une surface utile (sans les grilles ou d'autres dispositifs de protection) d'au moins 80 cm² (diamètre 10 cm).

Nous conseillons, afin d'éviter les courants d'air, de prévoir la prise d'air à l'arrière du poêle ou derrière un radiateur.

Nous conseillons de ne pas la disposer face au produit de manière à éviter tout courant d'air gênant.

Prise d'air directe

Prévoir une prise d'air, d'une section utile (sans grilles ni d'autres dispositifs de protection) égale à la section du trou d'entrée d'air à l'arrière du produit.

Raccorder la prise d'air au trou à l'aide d'un tuyau pouvant être également flexible. Augmenter le diamètre du tube si le tube n'est pas lisse : évaluer les pertes de charge

Nous conseillons de ne pas dépasser 5 m et de effectuer au maximum 3 coudes en fonction du tirage du conduit de fumée.

L'afflux d'air peut provenir d'une pièce située à proximité à condition que :

• Le flux ne rencontre aucun obstacle en passant à travers les ouvertures permanentes communiquant avec l'extérieur.
• La pièce située à proximité de celle d'installation du produit ne soit pas en dépression par rapport au milieu extérieur.
• La pièce située à proximité ne serve pas de garage, de salle de bains, de chambre à coucher ni à des activités présentant un risque d'incendie.
• La pièce située à proximité ne soit pas un espace commun de l'immeuble.

En Italie, la norme UNI 10683 indique que la ventilation est suffisante même si le maintien de la différence de pression entre milieu extérieur et milieu intérieur égale ou inférieure à 4 PA (norme UNI EN 13384-1) est garanti. L'installateur qui délivre la déclaration de conformité est responsable de ces conditions.

RENOUVELLEMENT DE L'AIR DE VENTILATION

Outre la prise d'air de combustion (qui doit provenir de l'extérieur tel que décrit plus haut) et aux bouches de récupération, il faut prévoir un trou d'au moins 10x10 cm pour le renouvellement de l'air de combustion. Le trou doit être dans le revêtement.

VÉRIFICATION DU BRANCHEMENT ÉLEC- TRIQUE (placer la prise de courant dans un endroit facilement accessible)

Le poêle est livré avec un cordon d'alimentation à brancher sur une prise secteur 230V 50 Hz, de préférence avec un interrupteur magnétothermique.

Les variations de tension supérieures à 10 % peuvent compromettre le fonctionnement du poêle.

L'installation électrique doit être aux normes. Vérifier notamment l'efficacité du circuit de mise à la terre.

Un circuit de mise à la terre inefficace provoque un dysfonctionnement dont la société Edilkamin ne saurait être tenue responsable.

La ligne d'alimentation doit avoir une section adaptée à la puissance de l'appareil.

Le câble d'alimentation électrique:

- ne doit pas entrer en contact avec les tuyaux d'évacuation ou avec d'autres parties chaudes du produit

- preterre attention à ne pas abimer dessous de la piastre.

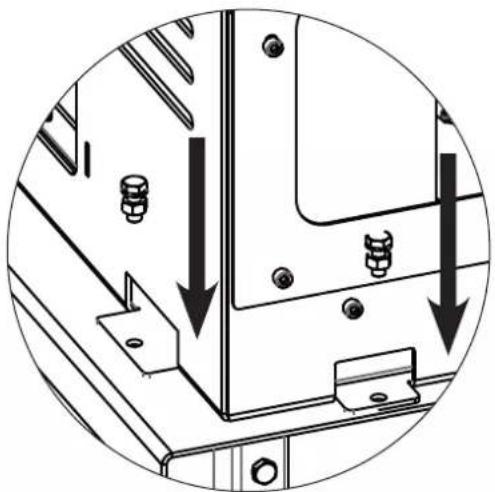

FIXATION AU SOCLE

Utiliser les vis fournies pour fixer le support au socle.

Le non respect de ce qui précède peut provoquer le basculement de l'insert avec le risque de blessures graves pour l'utilisateur.

Quel que soit le type de revêtement (existant ou nouveau), il faut :

• que les bouches de compensation soient présentes, afin que la chaleur ne s'accumule pas dans la contre-hotte, ce qui pourrait endommager le kit de ventilation
• qu'un autre trou d'au moins 10x10 cm soit présent sur un côté du revêtement pour le renouvellement de l'air de ventilation
• que les poutres en bois soient correctement isolées et ne soient pas appuyées sur la structure métallique.

NOUS RECOMMANDONS DE TESTER LE PRODUIT AVANT D'ACHEVER LE REVÊTEMENT.

Les bouches de compensation (modèle Label) fournies avec le produit doivent être placées à l'avant, une dans la partie haute et une dans la partie basse du revêtement.

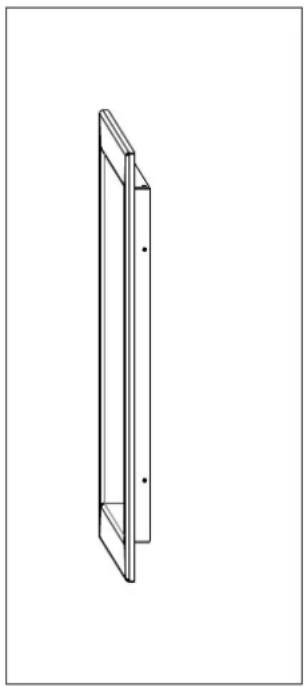

CADRE D'HABILLAGE DE LA BOUCHE

Le cadre d'habillage de la bouche sert à compenser l'espace créé entre la structure de la cheminée et le revêtement.

EN DOTATION AVEC UN DES DEUX KIT OBLIGATOIRE:

• chargement par trappe,
• tiroir de chargement frontal.

S'assurer d'avoir lu et compris le contenu de ce manuel.

- Retirer tous les composants inflammables du produit (notices, étiquettes, etc.). Retirer toutes les étiquettes de la vitre.

COMBUSTIBLE

Utiliser des granulés de bois de classe A1 conformes à la norme UNI EN ISO 17225-2 ou aux normes locales analogues, dotés des caractéristiques suivantes : diamètre 6 mm ; longueur 3-4 cm humidité <10 %

Respecter l'environnement et la sécurité, NE PAS brûler, entre autres : le plastique, le bois peint, le charbon, les déchets d'écorce. Ne pas se servir du poêle comme d'un incinérateur.

Lors des premiers allumages, l'appareil peut dégager de légères odeurs de peinture qui disparaîtront rapidement.

Attention L'utilisation d'un combustible différent peut endommager le produit.

Comme tous les produits, le produit à bois chauffe et refroidit au cours des différentes phases. Cela entraîne des dilatations normales.

Ces dilatations peuvent entraîner de légers bruits de mise en place, qui ne constituent pas un motif de réclamation.

MODES DE FONCTIONNEMENT

Mode Grandeurs configurables
MANUEL • Niveau de puissance• Niveau de ventilation (les ventilateurs, si plusieurs sont présents, sont réglables séparément)*
AUTOMA-TIQUE	• Température ambiante sou-haitée• Niveau de ventilation*

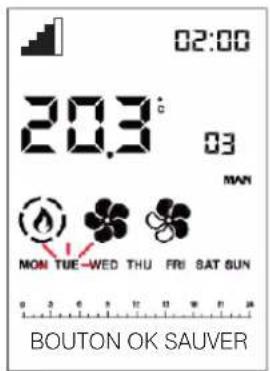

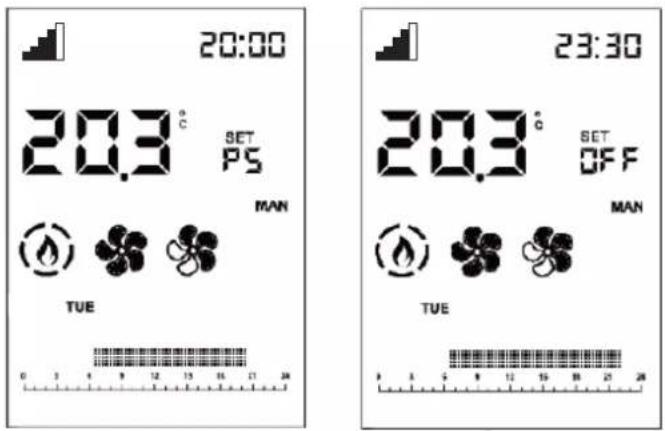

PROG. CHRONO	• Température ambiante sou-haitée, sélectionnée parmi les jours de la semaine• Niveau de ventilation*

* en réduisant la ventilation, le produit peut aussi moduler automatiquement la puissance pour maintenir le rendement maximal et éviter toute surchauffe. Une fonction de sécurité est prévue en cas de besoin : si pour des raisons d'utilisation ou d'installation, la ventilation définie ne permet pas la dissipation nécessaire de la chaleur, la ventilation démarre automatiquement au maximum.

Le produit est également doté des fonctions supplémentaires suivantes.

Fonction Modes d'activation		Description

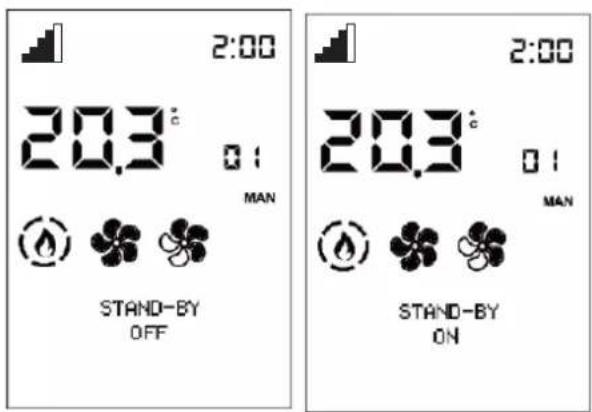

Stand-By automatique Prog.chrono		Le produit s'éteint lorsque la température souhaitée est atteinte et se rallume lorsque la température descend
RELAX (non prévue pour certains types de produits: inserts)	manuel automatique Prog.chrono	Permet le fonctionnement par convection naturelle (ventilation éteinte) en réduisant la puissance

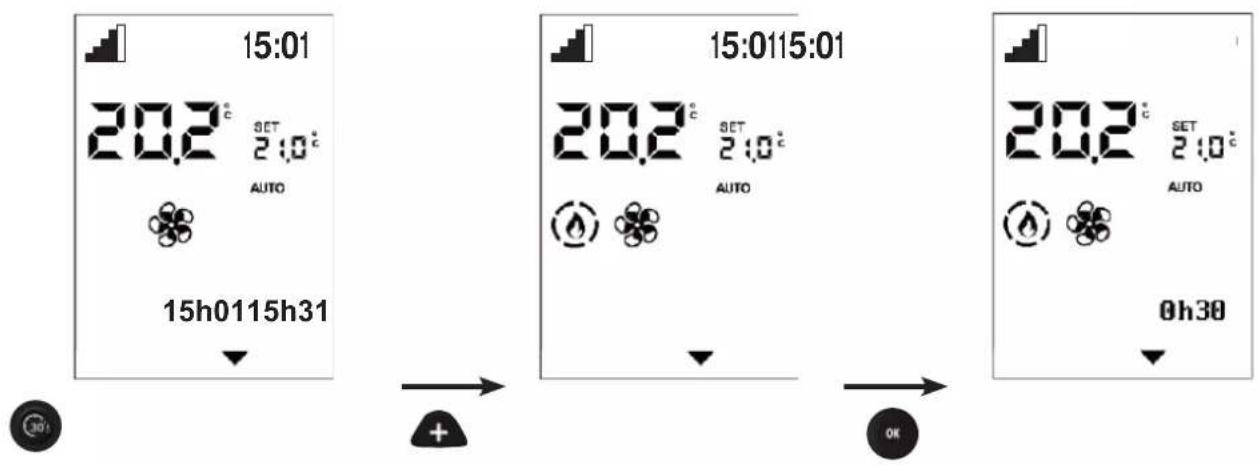

EASY TIMER	manuel automatique	Permet de programmer l'extinction/ l'allumage au bout d'un nombre d'heures donné (maximum 12 heures)

REMARQUE

Vérifier la fonction sur son produit avec un technicien.

pour INSERTS

En cas de déclenchements fréquents de la fonction de sécurité, faites vérifier l'installation:

en particulier la présence des grilles d'aération.

THE MIND

INTERFACE

En alternative, le produit peut être géré comme suit

DE SÉRIE

- RADIOCOMMANDE Bluetooth : utile pour toutes les fonctions, à proximité du produit Le panneau d'affichage de la radiocommande indique la puissance du signal:

- APP The Mind THE MIND utile pour toutes les fonctionnalités à la maison avec une connexion directe, ou hors de la maison avec une connexion internet et un enregistrement.

REMARQUE

Quand le produit est commandé par l'intermédiaire de l'APP, la radiocommande ne fonctionne pas et vice versa.

La configuration minimale pour l'utilisation de

l'APP The Mind sur les dispositifs mobiles est la suivante :

Système d'exploitation iOS 14 ou supérieur ou bien Android 9.0 ou supérieur.

Sur l'iPhone 6S, 7 et 8, la fonction « zoom » de l'écran ne peut pas être utilisée.

Nous vous informons par ailleurs que les dispositifs de la marque HUAWEI (et marques associées,

comme : HONOR), ne sont pas compatibles avec les App The Mind.

Ces informations pourraient subir des modifications ou des mises à jour : consultez toujours le site www.edilkamin.com/it/tecnologie-edilkamin

En cas de besoin, certaines fonctions peuvent également être gérées via:

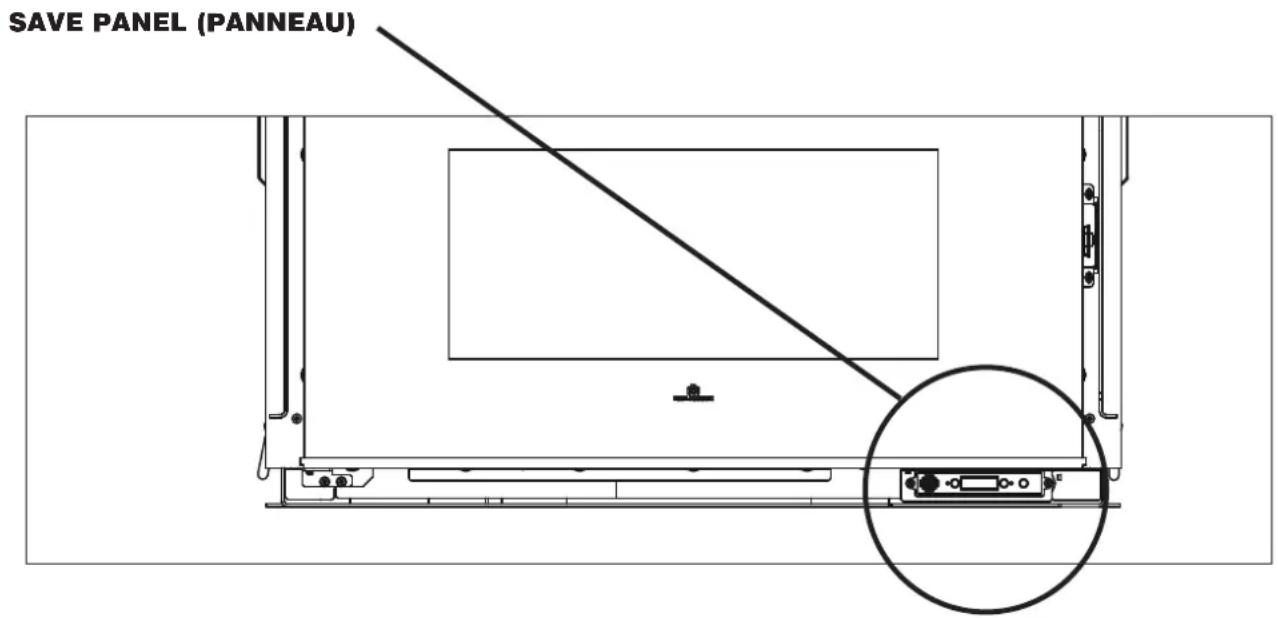

- SAVE PANEL : présent sur le produit

Avec l'achat d'une option supplémentaire Edilkamin :

• COMMANDES VOCALES : Alexa ou Google Home

BRANCHEMENTS ÉLECTRIQUES EN OPTION

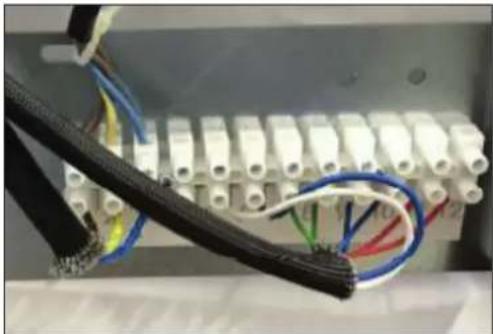

Sur le produit (accessible en retirant le revêtement, avec le courant électrique coupé et uniquement par des techniciens habilités) est présent une branchements à basse tension dédié.

• Borne 5-6: entrée domotique = combinateur téléphonique commercial ou thermostat.
• Borne 7-8: entrée ambiance zone 1 (ambiance d'installation) = thermostat de la zone correspondante (la sonde serait la radiocommande)
• Borne 9-10: entrée ambiance zone 2 = sonde ou thermostat de la zone correspondante
• Borne 11-12: entrée ambiance zone 3 = sonde ou thermostat de la zone correspondante

exemple borne de raccordement

En cas de connexion de sondes ou de thermostats sur les entrées ambiance, les paramètres correspondants doivent être configurés dans le Menu techniq de l'appareil.

REMARQUE :

Les branchements doivent être effectués par un personnel qualifié, avec le courant coupé.

Infos supplémentaires pour installateurs sur le site.

Il existe deux modes de fonctionnement possibles.

L'installateur pourra vous aider dans le choix en fonction de vos besoins :

	Thermostat sur contact domotique	Thermostat à la place de la sonde d'ambiance sur la carte électronique
ACTION Le produit s'allume/s'éteint sans modulations.		le produit module, va en stand-by et s'allume/s'éteint

RADIOCOMMANDE

La radiocommande est dotée de fonctions prévues pour trois profils différents :

• UTILISATEUR DU PRODUIT (opérations non couvertes par password) ;
• INSTALLATEUR (opérations avec password dédié, car d'éventuelles erreurs peuvent compromettre le fonctionnement et la SÉCURITÉ du produit) ;
• CAT centre d'assistance technique Edilkamin (opérations avec password dédié, car d'éventuelles erreurs peuvent compromettre le fonctionnement et la SECURITÉ du produit).

ÉCONOMIE D'ÉNERGIE DE LA RADIOCOMMANDE

En cas d'inactivité, le rétroéclairage diminue et le panneau d'affichage s'éteint.

En appuyant sur n'importe quelle touche quand le panneau d'affichage est éteint, le panneau d'affichage et le rétroéclairage s'allument.

Cette indication ne concerne que la radiocommande et non pas la situation du produit.

REMARQUE:

La durée des piles de la radiocommande dépend de l'utilisation.

Cette durée est indicative. Ni Edilkamin ni le revendeur ne pourront considérer l'usure de la pile comme un défaut du produit.

Caractéristiques :

Module émetteur-récepteur RF fréquence 2,4 GHz - Alimentation recommandée par 3 piles style AA de 1,5 V CC (capacité d'au moins 1 600 mAh).

Il est déconseillé d'utiliser des piles rechargeables.

Il existe un risque d'explosion si les piles sont remplacées par un autre type non approprié.

Lors du premier allumage, si la langue n'a pas été définie, la page-écran de configuration de la langue apparaît sur le côté. Choisir la langue à l'aide des touches +/- et confirmer la sélection à l'aide de la touche OK.

RELAX (selon le modèle) ON/OFF allumage/extinction DIMINUTION DE LA VENTILATION / GCHE MENU DIMINUTION CONFIRMATION OK UTILISATEUR PROG.CHRONO programmateur horaire EASY TIMER AUGMENTATION AUGMENTATION DE LA VENTILATION / DTE AUTO/MAN SUPPORT MURAL

Température ambiante relevée

AM PM 02:00 29.3 °C F SET 22.5 STAND-BY AUTO MAN MON TUE WED THU FRI SAT SUN 0 3 6 9 12 15 18 21 24

Température ambiante souhaitée

Communication Bluetooth de la radiocommande.

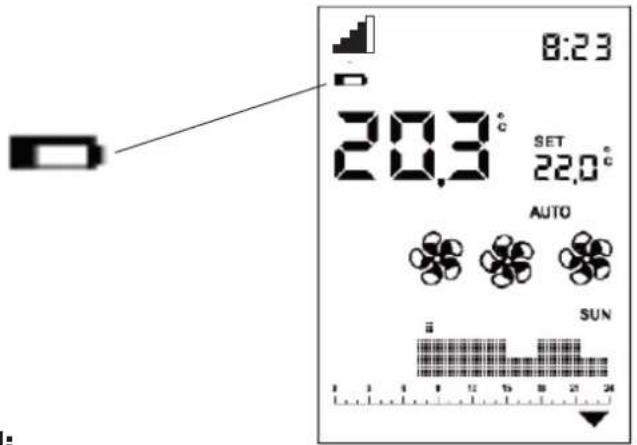

Allumé si les piles sont déchargées.

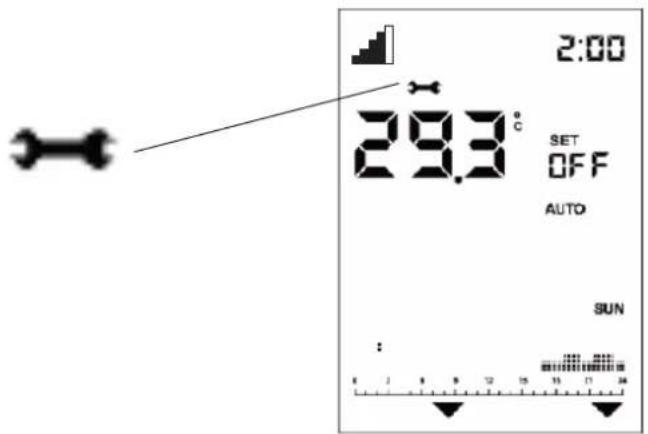

Symbole de maintenance nécessaire.

Apparaît après un certain nombre d'heures de fonctionnement. Contacter dans tous les cas le CAT.

La fonction correspondante est active (Relax – Easy Timer – Prog.Chrono).

Les fonctions Easy Timer et Prog.Chrono ne peuvent pas être activées simultanément.

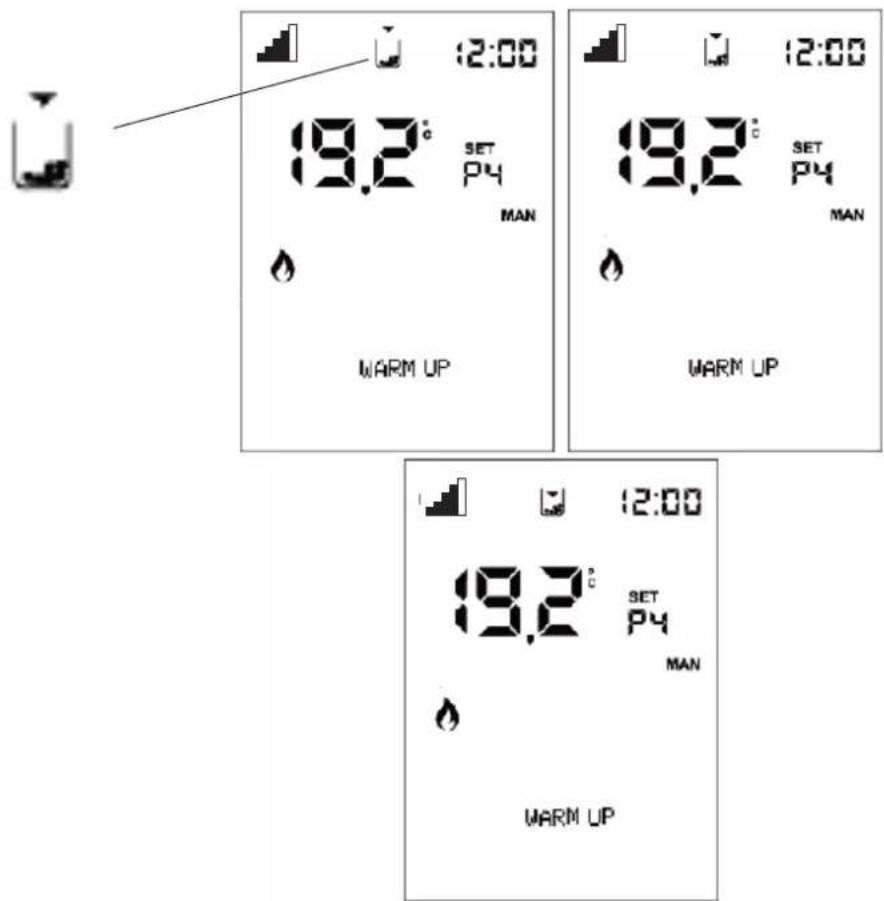

Voyant de réserve. S'allume si la fonction est activée. Les flèches s'allument séquentiellement pour indiquer qu'il est nécessaire de remplir le réservoir.

Présence de flamme et puissance du poêle

ALLUMAGE

PUISSANCE 1

PUISSANCE 2

PUISSANCE 3

PUISSANCE 4

PUISSANCE 5

6

公

心

©

(

①

Affichage de l'état du ou des ventilateurs.

Si le produit n'est pas encore chaud, aucun symbole n'est affiché.

Disponible uniquement en mode AUTO

STAND-BY

- Fonction non active.

STAND-BY (noir)

- Fonction active mais produit sur OFF

STAND-BY | (vert)

• Fonction active et produit sur ON,
• produit en cours d'extinction pour STAND-BY,
  • produit éteint pour STAND-BY

Barre inférieure pour

« Programmation Horaire Hebdomadaire » et « Messages ».

Jours de la semaine et barre d'horaire.

Apparaissent uniquement si le prog.chrono est activé.

AUTO MAN

Mode Automatique ou Manuel : la puissance du produit air dépend de la température ambiante ou est configurée par l'utilisateur.

SET

Réglage. Indique que la radiocommande est en mode réglage.

Dans la barre inférieure figure la valeur à régler.

SET

ココ

C.C.

Numéro de réglage. Paramétrage des différents réglages : température, puissance, vitesse du ventilateur.

ALLUMAGE ET EXTINCTION

L'allumage et l'extinction demandent quelques minutes, au cours desquelles la flamme doit apparaître ou s'éteindre. Laisser faire sans intervenir.

La touche ON/OFF permet de lancer manuellement la phase d'allumage ou d'extinction.

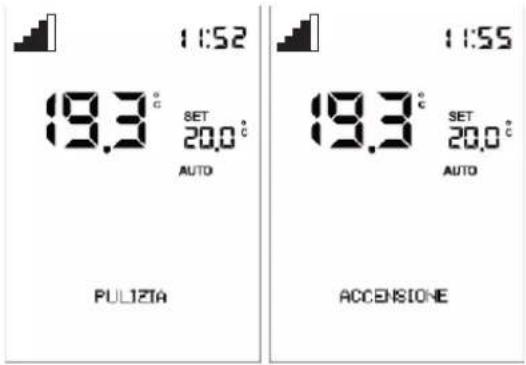

Pendant l'allumage,

le panneau d'affichage affiche l'état (NETTOYAGE, ALLUMAGE, etc.)

Lors de l'extinction,

le panneau d'affichage « EXTINCTION ».

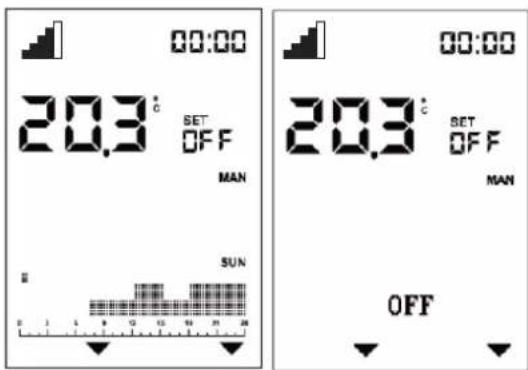

Si la programmation horaire est active,

la barre d'état affiche alternativement (3 secondes) l'état et la programmation :

00:00 20.3° SET OFF MAN SUN 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 00:00 20.3° SET OFF MAN OFF

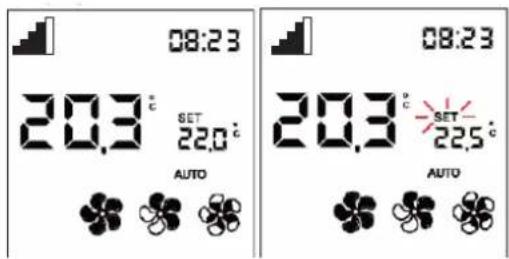

Configuration AUTOMATIQUE et MANUELLE

Appuyer sur la touche AUTO/MAN pour passer du mode manuel au mode automatique et vice-versa.

AUTOMATIQUE MANUEL

Paramétrage de la température ambiante (lue par radiocommande, qui doit être dans le local où le produit est installé).

Modifier la température souhaitée à l'aide des touches « + » et « - ».

Exemple : on appuie sur une touche + et le panneau d'affichage s'allume, puis on appuie sur la touche

Paramétrage de la puissance

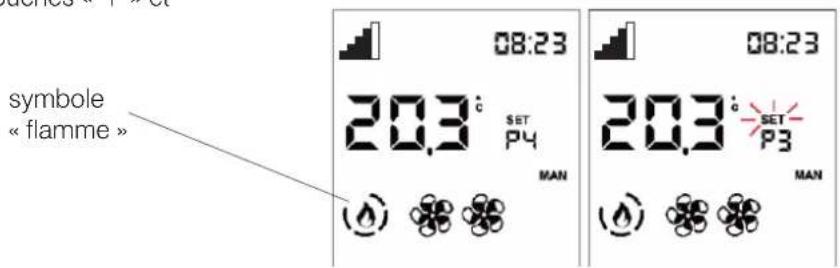

Modifier le niveau de puissance (indiqué par le symbole de la flamme) à l'aide des touches « + » et « - ».

Exemple : on appuie sur une touche et le panneau d'affichage s'allume, puis on appuie sur la touche

symbole « flamme » 08:23 20.3° SET P4 MAN 08:23 20.3° SET- P3 MAN

Le réglage se confirme avec la touche ou en attendant 5" sans appuyer sur aucune touche.

Après confirmation, la mention SET cesse de clignoter.

REMARQUE :

Avec la fonction Prog.Chrono désactivée il n'est pas possible de régler la température ou la puissance.

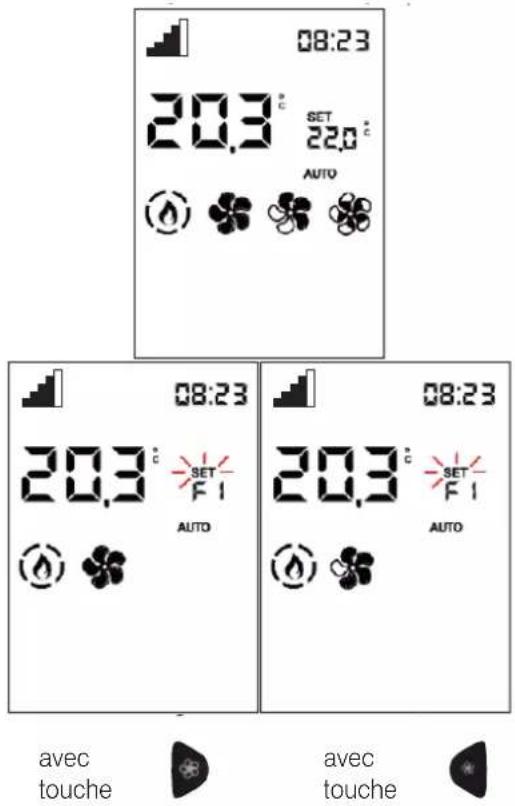

- RÉGLAGE DE LA VENTILATION

Le paramétrage est possible avec le produit en marche ou à l'arrêt.

Si le rétroéclairage est éteint, appuyer sur n'importe quelle touche pour l'activer.

En appuyant ensuite sur la touche ou

SET clignote et l'indication du numéro de ventilateur en cours de modification (F1)

Il est possible d'augmenter avec ou diminuer la vitesse du ventilateur dans cet ordre.

1 -2 - 3 - 4 - 5 - AUTO -pour le ventilateur avant (1)

OFF-1-2-3-4-5- AUTO pour les ventilateurs canalisés (2 et 3)

08:23 20.3 °C SET 22.0 °C AUTO 08:23 20.3 °C SET F1 AUTO 08:23 20.3 °C SET F1 AUTO avec touche avec touche

Confirmer le paramétrage à l'aide de la touche

pour passer au ventilateur suivant, si présent (uniquement pour les versions canalisées PLUS) ou dans le cas contraire, quitter le paramétrage du ventilateur. La mention SET cesse de clignoter. Attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage du ventilateur. La mention SET cesse de clignoter.

Appuyer sur la touche OK pour confirmer et passer au ventilateur suivant (Fan 2), si présent.

08:23 20.3 °C SET F2 AUTO

Appuyer sur la touche vitesse du ventilateur.

pour modifier la

08:23 20,3 °C SET F2 AUTO

Confirmer le paramétrage à l'aide de la touche

pour passer au ventilateur suivant, si présent, ou quitter le paramétrage du ventilateur. La mention SET cesse de clignoter.

En alternative, attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage du ventilateur.

Appuyer sur la touche OK pour confirmer et passer au ventilateur suivant (Fan 3), si présent.

Attendre 5 s sans appuyer sur aucune touche pour revenir à l'écran initial avec le réglage modifié.

08:23 20.3 °C SET F3 AUTO

AVEC SONDE D'AMBIANCE EN OPTION (pour produits avec canalisation)

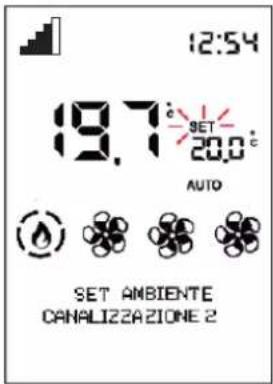

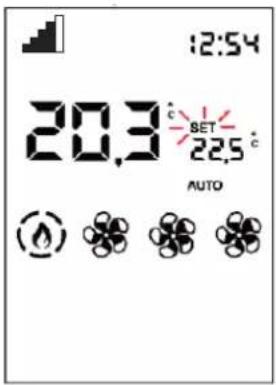

SETT° AMBIANTE ZONES 2 ET 3 CANALISÉES

Le paramétrage est possible uniquement pour les poêles à air canalisés.

Si une ou deux sondes d'ambiance en option ont été raccordées et activées, il est possible de paramétrer le set t° ambiante correspondant et visualiser la température ambiante.

près avoir paramétré la température ambiante d'installation (ou avec la puissance ambiante en mode manuel), attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage. La mention SET cesse de clignoter.

Autrement, en confirmant à l'aide de la touche ☐, il est possible de paramétrer le Set T° Ambiante de la zone 2 (si une sonde est présente et active) indiqué dans la barre inférieure.

12:54 19.7°-20.0° AUTO SET AMBIENTE CANALIZZAZIONE 2

Appuyer sur OK pour passer à la zone suivante (zone 3), si présente, ou pour quitter.

- FONCTION RELAX (non disponible sur certains modèles : inserts)

Fonctionnement par convection naturelle (sans ventilation) avec limitation automatique de la puissance.

Fonction activable dans tous les modes : automatique, manuel ou prog.chrono.

Appuyer de façon prolongée sur la touche pour activer la fonction Relax.

L'activation sur le panneau d'affichage est indiquée par la flèche correspondant à la touche Relax

La pression prolongée de la touche permet également de désactiver la fonction.

Le produit réduit la puissance et éteint la ventilation au bout de quelques minutes.

REMARQUE :

Lorsque la fonction Relax est activée, il n'est pas possible d'augmenter la puissance à P5.

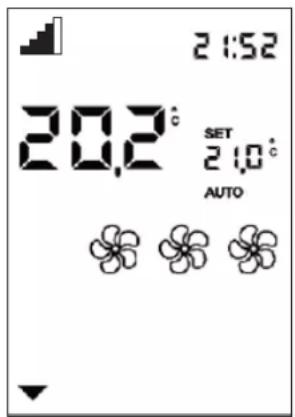

21:52 20.2° SET 21.0° AUTO

Cette fonction permet l'extinction/allumage du produit au bout d'un certain nombre d'heures programmables à compter de l'activation de la fonction.

Cette fonction est utile par exemple pour éteindre/allumer le produit au bout de quelques heures après être parti se coucher (maximum 12 heures plus tard).

Pour activer la fonction Easy Timer, appuyer sur la touche dédiée

En activant la fonction Easy Timer lorsque le produit est allumé, il est possible de paramétrer l'heure d'extinction par tranches de ½ heure. En activant la fonction Easy Timer lorsque le produit est éteint, l'utilisateur paramètre l'heure d'allumage. Avec la touche OK ou au bout de 5 s sans appuyer sur aucune touche, le compte à rebours démarre par tranches de 5 minutes.

Par exemple : Allumage paramétré dans 1/2 heure.

15:01 20.2° SET 2:0° AUTO 15h0115h31 15:0115:01 20.2° SET 2:0° AUTO OK 20.2° SET 2:0° AUTO 0h30

La barre continue d'afficher le compte à rebours qui diminue jusqu'à ce que le produit s'éteigne ou s'allume.

Pour désactiver la fonction Easy Timer, appuyer de nouveau sur la touche dédiée.

Sur le panneau d'affichage, la flèche au-dessus de la touche et le compte à rebours disparaissent.

Pour modifier la minuterie avant l'extinction ou l'allumage, il est nécessaire de désactiver la fonction, puis de paramétrer à nouveau.

PROG.CHRONO

Après avoir paramétré les horaires, les températures ou la puissance dans le

MENU du PROG.CHRONO, si le produit se trouve en mode automatique, le Prog.Chrono travaille avec la température ambiante, dans le cas contraire avec la puissance.

Appuyer sur la touche 📂 pour passer de Prog. Chrono avec température à Chrono avec puissance et vice versa.

Appuyer brièvement sur la touche pour activer ou désactiver le Prog. Chrono (pré-programmé sur l'APP ou la Radiocommande).

REMARQUE

Prog. Chrono se programme depuis le MENU. La touche Prog. Chrono sert uniquement à activer/désactiver la fonction.

- MENU

Appuyer sur la touche MENU pour faire apparaître la première rubrique du Menu.

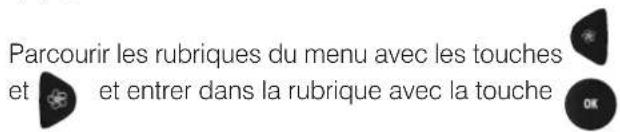

Parcourir les rubriques du menu avec les touches

et et entrer dans la rubrique avec la touche OK

Les rubriques du menu sont, dans l'ordre :

STAND-BY

CHARGE PELLET

PROG.CHRONO

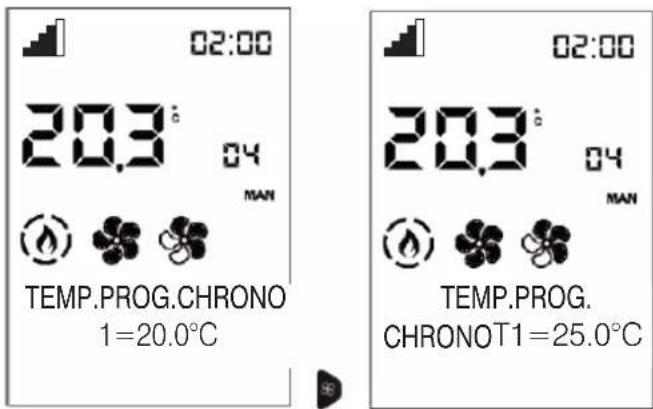

TEMP. PROG.CHRONO

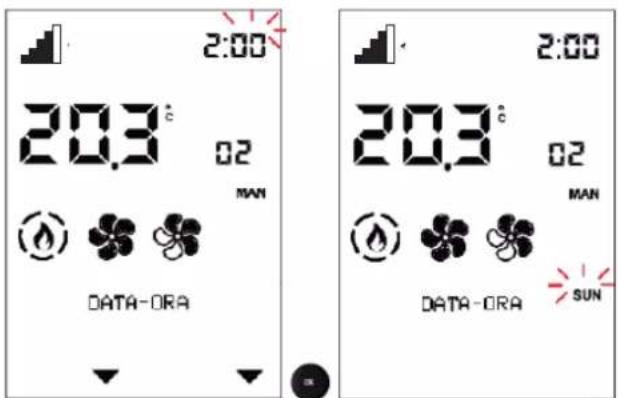

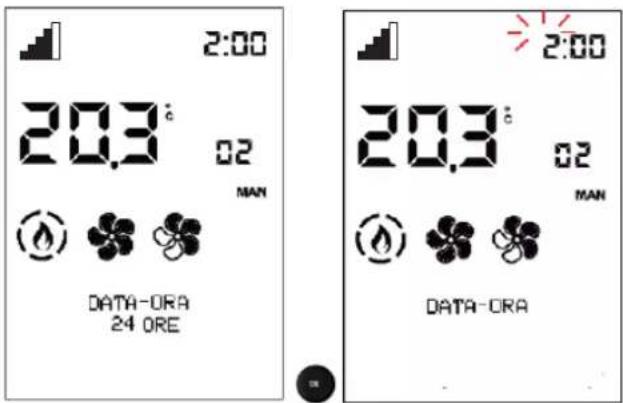

DATE-HEURE

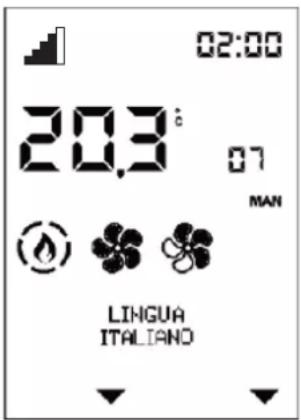

LANGUE

Les fonctions suivantes ne sont utiles qu'après indications du technicien.

Leur explication complète n'est donc pas présente dans ce document

PANNEAU D'AFFICHAGE

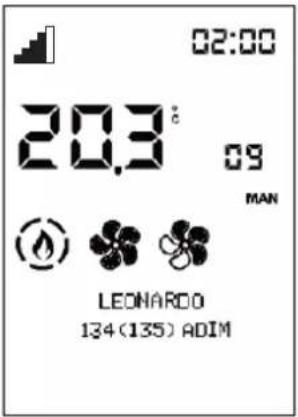

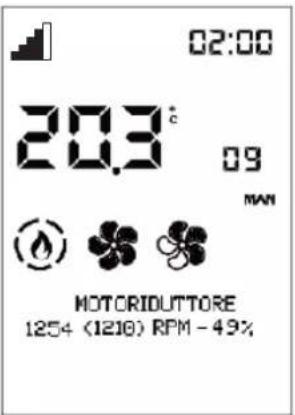

INFO

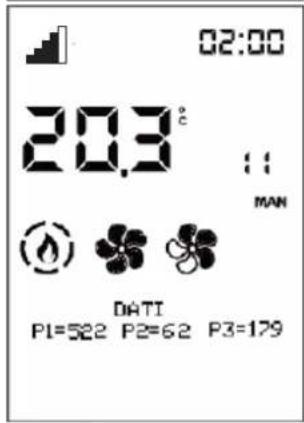

SOFTW/BQ DONNÉES

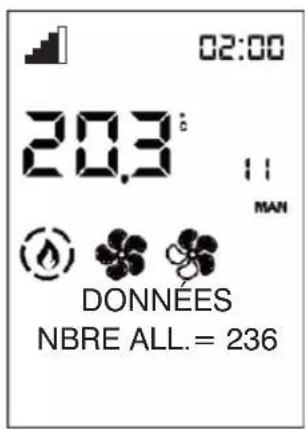

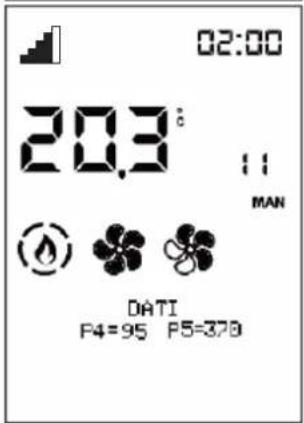

DONNÉES

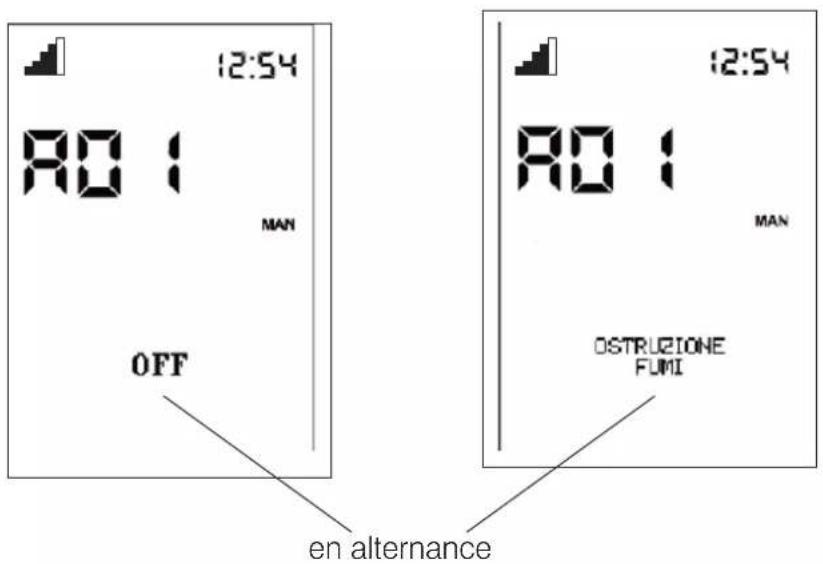

ALARMES

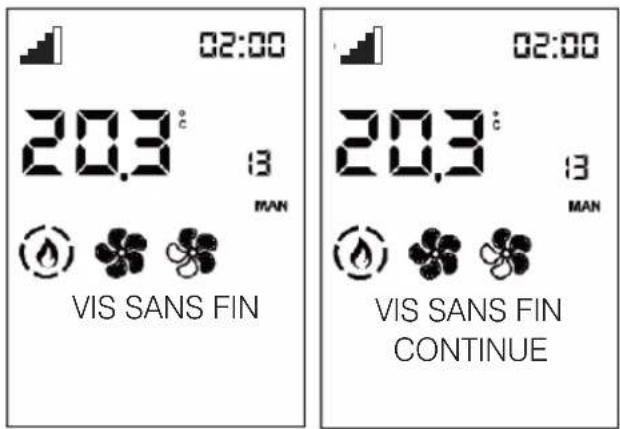

VIS SANS FIN

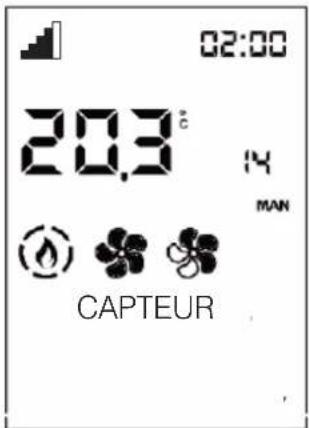

CAPTEUR PELLET

MENU TECHNIQ

RÉGLAGES T°

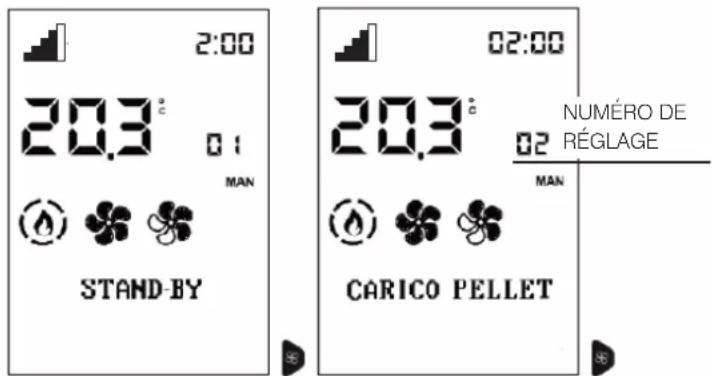

Le numéro du réglage indique le numéro progressif de la rubrique du menu, tandis que la barre d'état affiche en grands caractères la description de la rubrique du menu.

REMARQUE

L'ordre des rubriques pourrait varier en fonction des versions.

À la fin de l'installation et de la mise en service, il est recommandé de voir avec le technicien toutes les opérations quotidiennes et les documents utiles.

2:00 20.3° 01 MAN STAND-BY 02:00 20.3° 02 MAN CARICO PELLET NUMÉRO DE RÉGLAGE

Pour quitter le menu, appuyer sur

STAND-BY

Lorsque la fonction Stand-by (Veille) est activée, en mode automatique et prog.chrono, le produit s'éteint une fois que la température souhaitée a été atteinte et se rallume lorsque la température ambiante descend en dessous de celle souhaitée.

Lorsque la fonction Stand-by est désactivée, le produit, après avoir atteint la température souhaitée, module jusqu'à la puissance minimale.

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Parcourir les rubriques du menu avec les touches

et et entrer dans la rubrique avec la touche

Après avoir accédé à la fonction Stand-by, le panneau d'affichage affiche sur la première ligne de la barre d'état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle (OFF si désactivée, ON si activée).

À l'aide des touches + et -, il est possible de modifier la valeur de Off (fonction désactivée) à On (activée). Confirmer en appuyant sur la touche OK

La pression de la touche OK avec la valeur ON active la fonction et le panneau d'affichage propose de choisir combien de minutes doivent passer avant le passage en extinction par le stand by.

(p. ex. 5 minutes)

À l'aide des touches + et - il est possible de modifier le délai. Confirmer en appuyant sur la touche OK

Appuyer sur la touche OK pour revenir automatiquement au premier niveau.

Disponible uniquement en mode AUTO

STAND-BY

- Fonction non active.

STAND-BY (noir)

- Fonction active mais produit sur OFF

STAND-BY (vert)

• Fonction active et produit sur ON,
• produit en cours d'extinction pour STAND-BY,
  • produit éteint pour STAND-BY

2:00 20.3° 01 MAN STAND-BY OFF 2:00 20.3° 01 MAN STAND-BY ON

2:00 20.3° 0 : MAN STAND-BY 5 MIN

2:00 20.3° 0 : MAN STAND BY

LA SONDE DE LECTURE DE LA TEMPÉRATURE AMBIANTE EST SUR LA RADIOCOMMANDE.

La lecture dépend de l'endroit où se trouve la radiocommande ; si elle perd la connexion, la lecture passe sur une sonde présente dans le produit (sauf pour les inserts). La lecture peut être différente.

En fonction des besoins, la lecture de la température est réglable dans le menu SET TEMP.

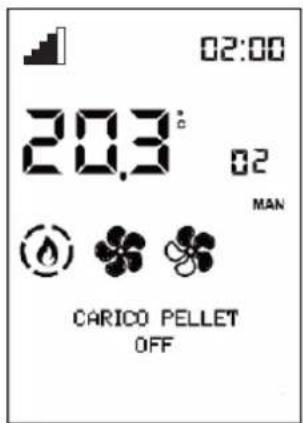

CHARGE PELLET

Permet de charger le pellet après le vidage complet du réservoir de pellet.

Fonction utile pour le technicien lors du premier allumage.

Disponible uniquement dans l'état OFF. En cas de tentative d'activation dans des états autres, l'accès à la fonction n'est pas autorisé.

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Parcourir les rubriques du menu avec les touches

et

et entrer dans la rubrique avec la touche

Une fois dans la fonction CHARGE PELLET, le panneau d'affichage affiche sur la première ligne de la barre d'état le nom de la fonction et sur la deuxième la valeur actuelle (OFF si elle est désactivée, ON si elle est activée).

À l'aide des touches + et - ,il est possible de modifier la valeur de Off (fonction désactivée) à On (activée) et vice versa.

Régler en appuyant sur les touches

et

Appuyer sur la touche

pour revenir automati-

quement au premier niveau.

02:00 20.3° 02 MAN CARICO PELLET OFF

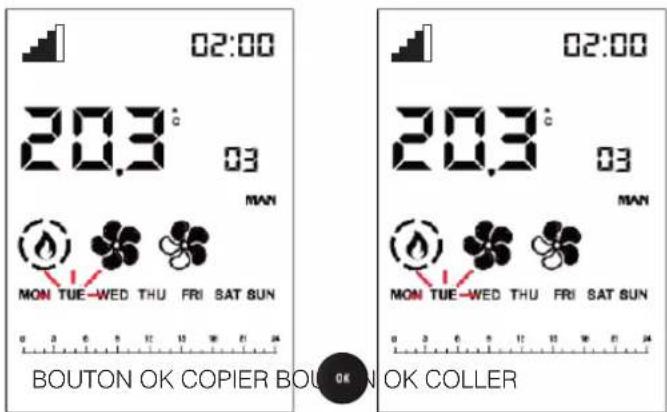

- PROG.CHRONO

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche

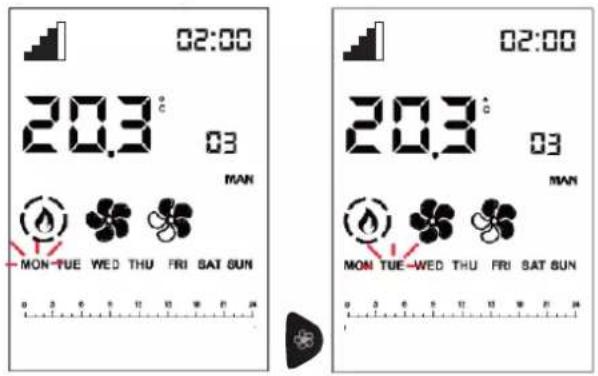

Sélectionner le jour de la semaine en faisant défiler à l'aide des touches et (la programmation du jour en question s'affiche simultanément) et confirmer avec la touche OK.

02:00 20.3° 03 MAN MON TUE WED THU FRI SAT SUN 0 2 6 9 12 15 18 21 24 0 2 6 9 12 15 18 21 24 02:00 20.3° 03 MAN MON TUE WED THU FRI SAT SUN 0 2 6 9 12 15 18 21 24

02:00 20.3° 03 MAN MON TUE-WED THU FRI SAT SUN BOUTON OK SAUVER

Le curseur (rectangulaire) se place sur 00:00.

L'heure en haut à droite indique le début de la plage horaire.

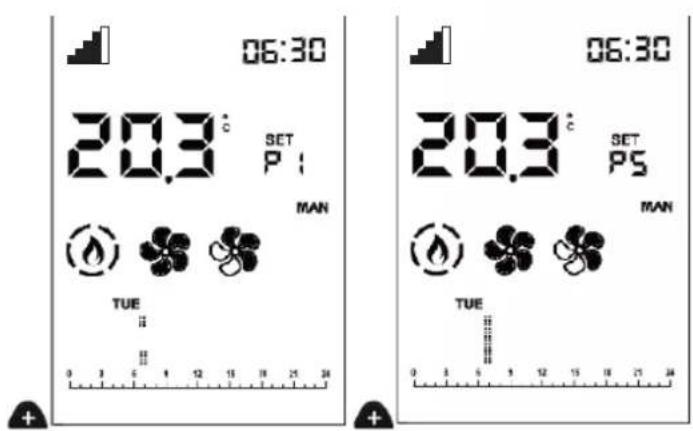

Avec les touches et, il est possible de faire défiler l'horaire par tranches de demi-heure, en déplaçant le curseur et en visualisant le niveau prédéfini.

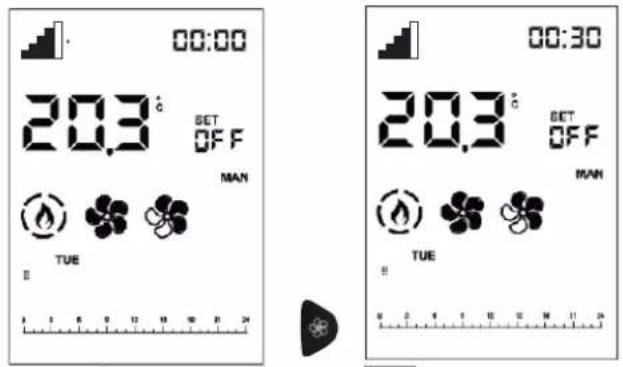

00:00 20.3° SET OFF MAN TUE 0 1 2 3 4 0 1 2 3 4 0 1 2 3 4 00:30 20.3° SET OFF MAN TUE 0 1 2 3 4 0 1 2 3 4

Avec les touches + et - ,

il est possible de modifier les niveaux de température (OFF - T1 et T2) ou de puissance (OFF - P1 et P5).

06:30 20.3 °C SET P: MAN TUE 0 3 6 8 12 15 18 21 24 0 3 6 8 12 15 18 21 24 06:30 20.3 °C SET P5 MAN TUE

Une fois arrivé à 23:30, il faut revenir en arrière.

Si le déplacement est effectué en maintenant enfoncée la touche ou pendant plus de 2", le niveau précédent est copié sur le suivant avec une fréquence d'1/2h par seconde.

La copie du niveau fonctionne également avec des déplacements vers l'arrière.

20:00 20.3°C SET PS MAN TUE 23:30 20.3°C SET OFF MAN TUE

Quand toute la journée est programmée, confirmer avec la touche

02:00 20.3° 03 MAN MON TUE-WED THU FRI SAT SUN 0 3 6 5 12 13 14 15 16 17 18 19 20 21 22 23 BOUTON OK COPIER BOUN OK COLLER 02:00 20.3° 03 MAN MON TUE-WED THU FRI SAT SUN 0 3 6 5 12 13 14 15 16 17 18 19 20 21 22

Le jour de la semaine copié clignote et il est possible

de passer à un autre jour avec

et

Pour confirmer, appuyer sur la touche

Appuyer brièvement sur la touche MENU permet de quitter la programmation, mais cette action n'active pas le programme.

Pour l'activer, il faut de nouveau appuyer brièvement

sur la touche

de la page principale.

REMARQUES

Il est possible de forcer l'allumage et l'extinction du produit avec Prog.Chrono activé, en appuyant pendant 2 s sur la touche ON/OFF.

Uniquement si la fonction Stand By est activée, le produit s'éteint une fois que la température paramétrée est atteinte.

TEMP. PROG.CHRONO (T1-T2)

Paramétrage température pour le prog.chrono T1 – T2

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche

Après avoir accédé à la fonction T1-T2, le panneau d'affichage affiche sur la première ligne de la barre d'état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle de T1. T1 est la température la plus basse, T2 la plus élevée.

Passer au paramétrage du réglage T2 à l'aide des touches et.

02:00 20.3° 04 MAN TEMP.PROG.CHRONO 1=20.0°C 02:00 20.3° 04 MAN TEMP.PROG. CHRONOT1=25.0°C

À l'aide des touches + et - Il est possible de modifier les valeurs et la touche OK permet de confirmer

Appuyer sur la touche OK pour revenir automatiquement au premier niveau.

DATE-HEURE

Permet de régler la date et l'heure.

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Parcourir les rubriques du menu avec les touches

et et entrer dans la rubrique avec la touche OK

Après avoir accédé à la fonction Date-Heure, le panneau d'affichage affiche sur la première ligne de la barre d'état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle du premier paramétrage (12/24 heures).

Les touches + et - permettent de passer de

12 à 24 heures

Elles permettent de passer à la rubrique HEURE ÉTÉ AUTO (OFF si elle est désactivée, ON si elle est activée)

Elles permettent de passer à la rubrique SYNCHRO WEB (OFF si elle est désactivée, ON si elle est activée) la Fin, la rubrique RÉGLAGE HEURE apparaîtra et il sera possible de modifier tout d'abord les heures avec les touches + et - et de confirmer avec la touche

Les minutes clignotent ensuite.

Les touches + et - permettent de modifier les heures qui clignotent ensuite et la touche de confirmer OK

Ensuite, les minutes clignotent.

2:00 20.3° 02 MAN DATA-ORA 24 ORE 2:00 20.3° 02 MAN DATA-ORA

2:00 20.3° 02 MAN DATA-ORA 2:00 20.3° 02 MAN DATA-ORA SUN

Si le produit est connecté au cloud, la date et l'heure peuvent être réglées par Internet.

Si le produit est connecté avec un smartphone, il est possible de paramétrer la Date et l'heure avec l'application.

LANGUE

Permet de choisir la langue de communication.

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Parcourir les rubriques du menu avec les touches

et et entrer dans la rubrique avec la touche

Après avoir accédé à la rubrique du menu Langue, la barre d'état indique sur la première ligne le nom de la fonction et, sur la deuxième, la valeur actuelle (FRANÇAIS).

02:00 20.3° 07 MAN LINGUA ITALIANO

Les touches + et - permettent de modifier la langue, et la touche OK de confirmer

Appuyer sur la touche MENU pour revenir automatiquement au remier niveau.

Les fonctions suivantes ne sont utiles qu'après indications du technicien.

Leur explication complète n'est donc pas présente dans ce document

PANNEAU D'AFFICHAGE

Il permet de modifier la luminosité du panneau d'affichage et un signal sonore à la pression de touches

LUMINOSITÉ ON

Indique le pourcentage de rétroéclairage du panneau d'affichage.

Les touches + et - permettent de passer d'un pourcentage à l'autre et la touche OK de confirmer

LUMINOSITÉ STBY

Indique le pourcentage de rétroéclairage du panneau d'affichage avant d'entrer en économie d'énergie

TEMPS ON

Indique le temps pendant lequel le panneau d'affichage reste illuminé

TEMPS STANDBY

Indique le temps pendant lequel le panneau d'affichage reste illuminé avant d'entrer en mode économie d'énergie

BIP

Permet d'activer un signal sonore à la pression des touches (OFF s'il est désactivé et ON s'il est activé)

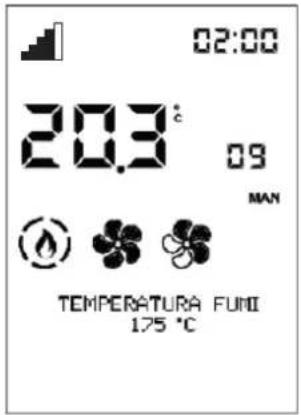

INFO

Lectures à effectuer uniquement à l'aide d'un technicien.

Le technicien, qui connaît la signification diagnostique des messages et des valeurs, pourrait vous demander de les lui lire en cas de problèmes.

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Pour faire défiler les rubriques du menu, utiliser les touches et

Appuyer sur la touche MENU pour revenir automatiquement au premier niveau.

02:00 20.3° 09 MAN TEMPERATURA FUNI 175 °C

02:00 203° 09 MAN MOTORIDUTTORE 1254 (1218) RPM - 49%

02:00 20,3° 09 MAN ESTRATTORE 2302 (2286) RPM

02:00 20.3° 09 MAN LEONARDO 134(135) ADIM

- INFOS (ci-après infos pour INSTALLATEUR)

Fournissent des valeurs instantanées sur la situation.

Température des fumées indique la valeur de la température lue à l'intérieur du produit. À lire uniquement sous la direction du Centre d'Assistance Technique

Motoréducteur : indique la vitesse définie et lue. Utile pour comprendre les anomalies du moteur qui charge le pellet. À lire uniquement sous la direction du Centre d'Assistance Technique

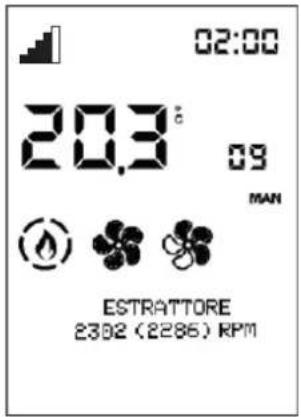

Extracteur : indique la vitesse définie et lue. Utile pour comprendre les anomalies du moteur qui créer une dépression dans la chambre de combustion. À lire uniquement sous la direction du Centre d'Assistance Technique

Leonardo : indique la valeur visée définie et lue. À lire uniquement sous la direction du Centre d'Assistance Technique

Ventilateur1 : indique la tension en sortie. À lire uniquement sous la direction du Centre d'Assistance Technique

Bougie : indique si le composant d'allumage est allumé ou éteint. Utile en phase d'allumage pour comprendre les fonctionnalités.

Contact Domotique : indique si ON ou OFF. Utile pour comprendre les fonctionnalités.

Signal Radio : indique la puissance du signal en décibel-milliwatt. Valeurs admissibles de 0 à -95dB

- SOFTW/BQ DONNÉES/

Indique :

• la version firmware de la carte électronique
• la version firmware du panneau contrôle
- la banque données (associée par les Centres d'Assistance Technique aux produits)
- Software Update : non utilisée

À lire uniquement sous la direction du Centre d'Assistance Technique

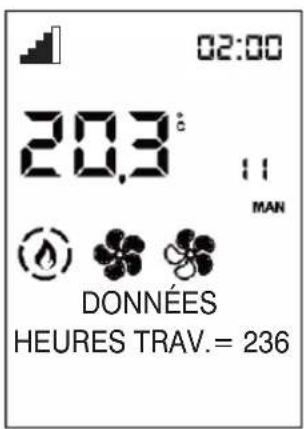

DONNÉES

Les touches

et

permettent de faire défiler les informations sur l'historique de fonctionnement du produit

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU.

Parcourir les rubriques du menu avec les touches

et et entrer dans la rubrique avec la touche

02:00 20.3° MAN DONNEES NBRE ALL.= 236

02:00 20.3° MAN DONNÉES HEURES TRAV.= 236

02:00 20.3° MAN DATI P1=522 P2=62 P3=179

02:00 20.3° MAN DATI P4=95 P5=378

Appuyer sur la touche

pour revenir automatiquement au premier niveau.

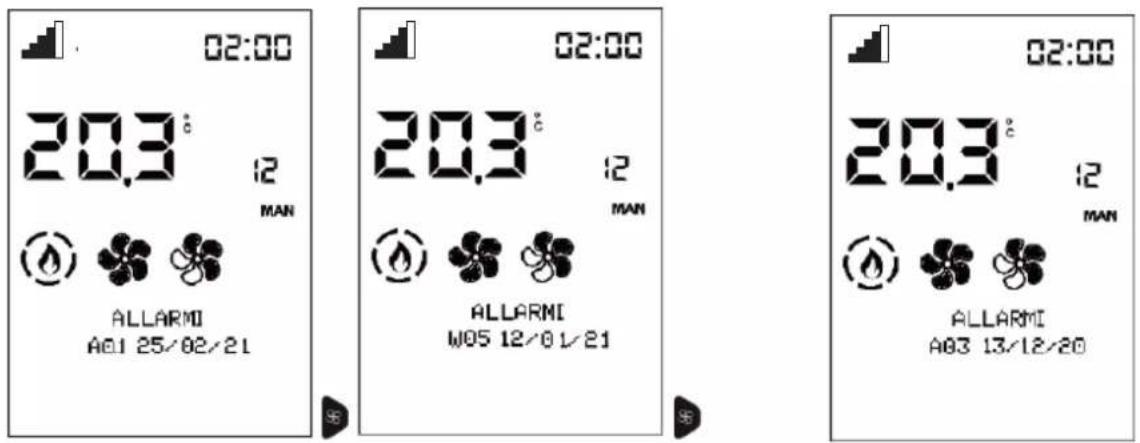

ALARMES

Les touches et permettent de faire défiler les informations sur l'historique de fonctionnement du produit.

Lectures à effectuer sous la direction d'un technicien. La signification des sigles se trouve dans le paragraphe dédié Les alarmes sont classées de la plus récente à la plus ancienne.

Pour quitter, appuyer sur la touche

VIS SANS FIN

Permet de configurer le motoréducteur à cycle continu ou à étapes. À effectuer UNIQUEMENT SOUS LA DIRECTION D'UN TECHNICIEN.

02:00 20.3° 13 MAN VIS SANS FIN 02:00 20.3° 13 MAN VIS SANS FIN CONTINUE

CAPTEUR PELLET non présent sur certains modèles (ex. poêles étanches)

Permet de régler le capteur de niveau de pellet sur ON ou OFF.

02:00 20.3° MAN CAPTEUR

MENU TECHNIQ (uniquement pour TECHNICIENS)

Uniquement accessible par un technicien possédant le password (1111). Une fois le password saisi, confirmer avec la touche

En accédant avec le password installateur (1111), l'on accède uniquement aux paramètres/réglages installateur :

• TAILLE FLAMME
• Q.TÉ GRANULÉ
• PARAMÈTRES

REMARQUES

toute variation inappropriée peut provoquer des blocages du produit

Les informations sur la façon d'utiliser ces fonctions, sont à la seule disposition des techniciens dans un espace spécifique du site.

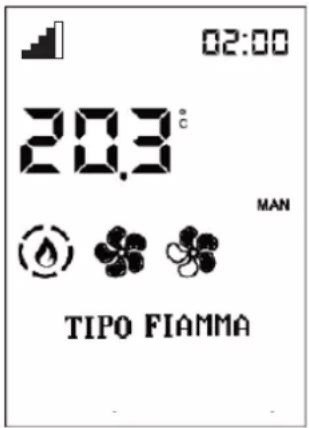

- TAILLE DE FLAMME (pour le TECHNICIEN seulement)

Dans des conditions correctes d'installation, avec les paramètres Centres d'Assistance correctement réglés, avec un pellet de qualité, l'intensité de la flamme peut être réglée :

STANDARD

ECO

PLUS

Après avoir accédé au Menu Technicien, la première rubrique « TAILLE FLAMME » apparaît.

Accéder au paramétrage Taille Flamme à l'aide de la touche OK

et les touches + et - permettent de modifier la valeur de la correction.

Appuyer sur la touche MENU pour revenir automatiquement au premier niveau.

- Q.TÉ GRANULÉ

Faire défiler les rubriques du Menu Techniq avec les touches jusqu'à « Q.TÉ GRANULÉ »

Appuyer sur la touche OK pour entrer dans Q. té granulé (%) et sur les touches + et - pour modifier la valeur

La touche OK permet de quitter et de revenir au menu Techniq

Dans des conditions correctes d'installation, avec les paramètres Centres d'Assistance correctement réglés, avec un pellet de qualité, la charge de pellet peut être réglée :

MEDIUM

HIGH

LOW

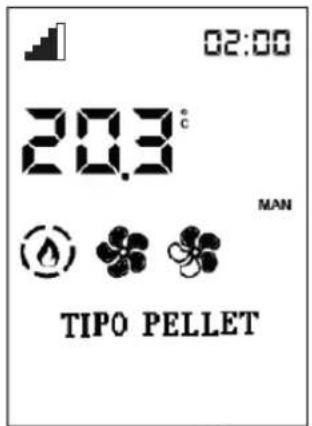

02:00 20.3°C MAN TIPO PELLET

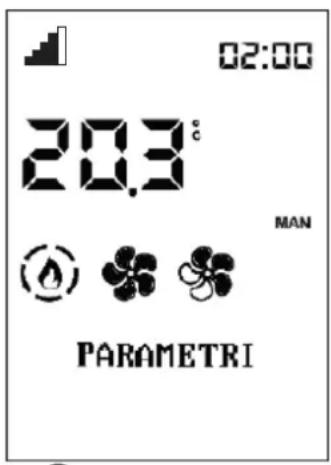

- PARAMÈTRES

Faire défiler les rubriques du Menu Techniq avec les touches et jusqu'à « PARAMÈTRES ».

Appuyer sur la touche OK pour entrer dans les Paramètres et afficher le premier paramètre.

02:00 20.3° MAN PARAMETRI

Utiliser et pour faire défiler les paramètres et modifier la valeur avec les touches + et -

Si l'accès au Menu Techniq a été effectué avec le password Installateur, seuls les paramètres installateur apparaissent, sinon, tous les paramètres apparaissent.

La touche OK permet de quitter la modification des paramètres et de revenir au menu Techniq.

PARAMÈTRES (ci-après PARAMÈTRES POUR INSTALLATEUR)

CAPT. NIVEAU PLT : active ou désactive la possibilité pour le client final d'afficher et de choisir l'état du voyant de réserve du pellet

CANALISATION 2 : permet d'activer la vitesse du ventilateur de canalisation au maximum (ON-OFF)

CANALISATION 3 permet d'activer la vitesse du ventilateur de canalisation au maximum (ON-OFF)

NOMBRE DE VENTILATEURS : active ou désactive la possibilité pour le client final d'actionner le ventilateur, s'il est présent.

SIGNAL T°AMBIANT : permet de choisir quelle rubrique le client final lit et règle sur le panneau d'affichage Home. Cela dépend du type d'installation :

• SONDE : sonde d'ambiance, de série sur le produit
• THERMOSTAT : active le thermostat, installable à la place de la sonde ambiante.

SIGN.AMB2/CH-EAU : définit la rubrique à activer en fonction du composant connecté.

• NO INPUT : par défaut
• SONDE
• THERMOSTAT

SIG. AMB3/CH-EAU/RÉS : définit la rubrique à activer en fonction du composant connecté.

• NO INPUT : par défaut
• SONDE
• THERMOSTAT

SYNCRO CHRONO : synchronise le chrono

UNPAIR BLUETOOTH : NE PAS appuyer sur « OK ».

Utilisation réservée au service après-vente.

RÉGLAGES T°

Permet la correction de la lecture de certaines sondes de température.

• ADJ T.AMB1:

- variation en plus ou moins de la valeur lue par la sonde de température intégrée au produit

- ADJ TEMP.AMB RC:

- variation en plus ou moins de la valeur de la sonde de température sur la radiocommande.

La fonction sert à s'adapter aux exigences de température demandée dans l'habitation.

LA SONDE DE LECTURE DE LA TEMPÉRATURE AMBIANTE EST SUR LA RADIOCOMMANDE.

La lecture dépend de l'endroit où se trouve la radiocommande ; si elle perd la connexion, la lecture passe sur une sonde présente dans le produit (sauf pour les inserts). La lecture peut être différente.

En fonction des besoins, la lecture de la température est réglable dans le menu SET TEMP.

SAVE PANEL (PANNEAU)

SAVE PANEL peut remédier à l'absence temporaire de radiocommande ou de smartphone, ou autre gestion du produit.

Il permet de commander le produit en agissant sur les touches.

Lorsque la radiocommande ou le smartphone rétablit la connexion et envoie une commande au produit, le contrôle du produit revient à la radiocommande ou au smartphone.

L'affichage de l'écran est présent UNIQUEMENT si le contrôle du produit est effectué depuis SAVE PANEL.

FONCTIONS:

Pour allumer lorsque le produit est éteint: appuyer quelques secondes sur la touche On/Off

Pour paramétrer la puissance lorsque le produit est allumé: appuyer+ ou -

Pour éteindre lorsque le produit est allumé : appuyer quelques secondes sur la touche On/Off

Pour déverrouiller le produit en cas de verrouillage pour alarme : appuyer quelques secondes sur la touche On-Off

Le tableau ci-dessous explique dans quelles conditions les voyants s'allument:

4 3 2 1

Led 1 Présence de tension
OFF	Absente
ON	Présente

4 3 2 1

Led 2 Connexion EK Cloud
OFF	Absente
ON	Presente

1 2 3 4

Led 4 Led 3 Connexion au router WiFi
OFF	OFF	aucune
ON	OFF	Faible
OFF	ON	moyenne
ON	ON	Bonne

Avant d'effectuer toute opération d'entretien, débrancher l'appareil du réseau électrique.

Un entretien régulier est à la base du bon fonctionnement du produit.

L'ABSENCE D'ENTRETIEN NE permet PAS au produit de fonctionner correctement. Tous les problèmes dus au manque d'entretien annulent la garantie.

N.B.:

• Toute modification non autorisée est interdite.
• Utiliser des pièces de rechange recommandées par le fabricant.
• L'utilisation de pièces non originales annule la garantie.

Ne jamais aspirer de cendres chaudes, cela peut endommager l'aspirateur utilisé et mettre à risque d'incendie les habitations.

NETTOYAGE DANS LE RÉSERVOIR DES GRANULÉS.

Le seul entretien que l'utilisateur doit effectuer (décrit dans les pages qui suivent, doit être effectué dans la chambre de combustion (A), avec le produit éteint et froid.

Opérations à effectuer, avec le produit éteint et froid.

Elle doit être effectuée à l'aide d'un aspirateur.

L'ensemble de la procédure ne prend que quelques minutes:

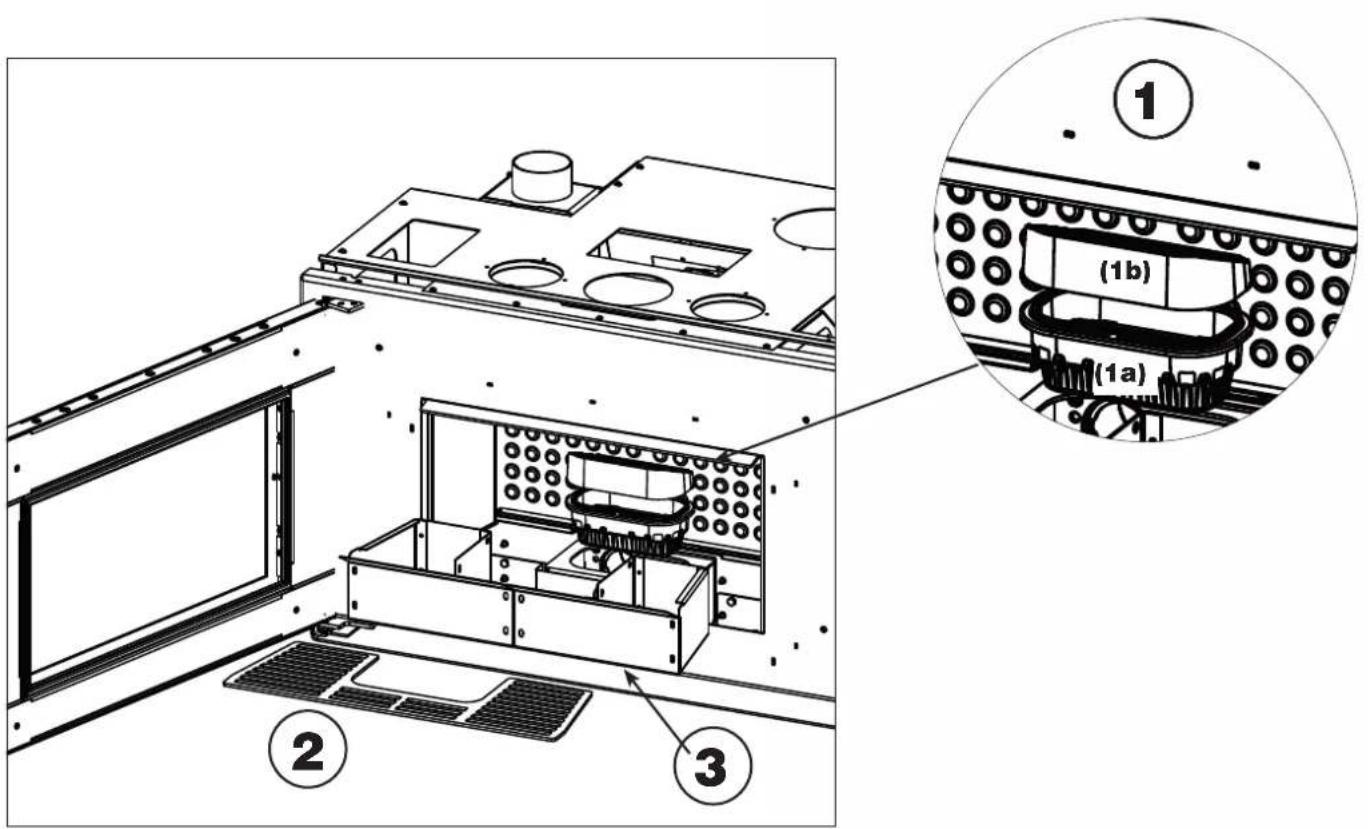

• Ouvrir la porte et sortir le creuset (1). Le creuset est en deux parties (1a) et (1b).
• Retirer la grille (2)
  • Vider le tiroir à cendres (3) et le creuset dans un
• récipient non inflammable (les cendres pourraient être.
• Aspirer l'intérieur de la chambre de combustion, la sole foyère, le compartiment autour du creuset là où tombe la cendre.
• Nettoyer le creuset en le grattant et déboucher éventuellement les orifices.
• Si nécessaire nettoyer la vitre (à froid).

Nous vous rappelons que le fait d'utiliser le produit sans avoir nettoyé le creuset pourrait entraîner un déclenchement inopiné de la combustion des gaz à l'intérieur de la chambre de combustion, avec pour conséquence une détonation.

PUIS, AVANT L'ALLUMAGE DU PRODUIT, S'ASSURER QUE LE CREUSET EST CORRECTEMENT ASSEMBLÉ, SANS LA PRÉSENCE DE CENDRES OU DE GRANULÉS NON BRÛLÉS SUR LE PÉRIMÈTRE D'APPUI.

Extraire les déflecteurs (D) et aspirer.

(à la charge du centre d'assistance technique)

Il s'agit du nettoyage général intérieur et extérieur.

Nous rappelons qu'il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales.

En cas d'usage très fréquent du produit, il est conseillé de nettoyer le conduit de cheminée et le conduit de fumée tous les 3 mois.

Nettoyer dans tous les cas le système de cheminée au moins une fois par an (contrôler l'éventuelle existence d'une norme spécifique dans le pays où l'appareil est installé).

Le risque d'incendie augmente si l'on omet de réaliser les opérations régulières de contrôle et de nettoyage.

Nous recommandons de NE PAS utiliser d'air comprimé pour nettoyer le tuyau de l'entrée d'air comburant.

RÉPARATION

Nous rappelons qu'il faut faire appel à un technicien agréé Edilkamin pour procéder à une réparation selon les dispositions nationales et locales. Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com

Durant la période d'inutilisation du poêle, laisser toutes ses portes, ses volets et ses couvercles fermés.

Il est conseillé de vider les granulés dans le réservoir.

Dans des zones umides, il faut prévoir de déconnecter la prise de l'air et la raccordement des fumés.

Dans des zones umides, il faut prévoir de déconnecter la prise de l'air et la raccordement des fumés

PIÈCES DÉTACHÉES

Contacter le revendeur ou le technicien pour toute éventuelle pièce détachée.

Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com

L'utilisation de composants non d'origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d'éventuels dommages.

L'emploi de pièces pas originel provoque des risques. Il fait même perdre la garantie.

ÉLIMINATION

À la fin de sa vie utile, mettre au rebut conformément à la législation en vigueur.

Conformément à l'article 26 du décret législatif n°49 du 14 mars 2014, « Mise en œuvre de la directive 2012/19/UE sur les déchets des équipements électriques et électroniques (DEEE) »

Le symbole de la benne barrée indique que le produit à la fin de sa vie utile doit être collecté séparément des autres déchets.

L'utilisateur doit donc remettre l'équipement en fin de vie aux centres communaux appropriés de collecte des déchets électrotechniques et électroniques.

Le tri approprié, afin que l'appareil soit envoyé au recyclage, au traitement puis à l'élimination compatible d'un point de vue environnemental, contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation ou le recyclage des matériaux dont l'appareil est composé.

• En cas de problèmes, le produit effectue automatiquement l'opération d'extinction.
• L'écran affiche la raison (voir ci-dessous).
• Ne pas mettre hors tension.
• Pour la remise en marche du produit, attendre la fin de la procédure d'extinction, puis appuyer sur la touche ON/OFF de la radiocommande ou la touche d'allumage simplifié

- Avant de rallumer le produit, vérifier la cause du blocage et NETTOYER le creuset.

Même si le produit est doté de tous les dispositifs de sécurité, un creuset mal nettoyé, comme illustré précédemment, peut provoquer une légère détonation à l'allumage. En cas de formation d'une fumée blanche dense et prolongée dans le foyer, mettre le produit hors tension et attendre 30 minutes avant d'ouvrir la porte et de vider le creuset.

SIGNALEMENT D'ÉVENTUELLES CAUSES DE BLOCAGE, INDICATIONS ET RÉSOLUTIONS :

12:54 RO1 MAN OFF EN ALTERNANCE 12:54 RO1 MAN OSTRUZIONE FUMI

En cas d'alarme, le code d'alarme est affiché à la place de la température ambiante.

Tandis que le produit procède à l'extinction dans la barre d'état, la mention OFF en grands caractères est affichée en alternance avec la description de l'alarme en petits caractères.

Si l'alarme est apparue avec la fonction chrono activée, seule la flèche d'activation du Chrono reste affichée, tandis que la programmation horaire de la journée disparaît.

À la fin de l'extinction, seule la description de l'alarme reste affichée.

SIGNALEMENT	PROBLÈME ACTIONS
A01	Intervient lorsque le débit d'air de combustion en entrée est inférieur à un niveau préconfiguré.	S'assurer que la porte du foyer est bien fermée.Vérifier l'entretien régulier du produit.Vérifier le nettoyage de l'évacuation des fumées et du conduit d'aspiration de l'air de combustion.
A02	Intervient lorsque la carte ne détecte pas la vitesse de rotation correcte du ventilateur de fumée.	Contacter le technicien.
A03	Intervient si le thermocouple détecte une température des fumées inférieure à une valeur définie, l'interprétant comme une absence de flamme.	Vérifier la présence de granulés dans le réservoir.Contacter le technicien.
A04	Intervient si la phase d'allumage ne donne aucun résultat positif dans le délai prévu.	Distinguuer les deux cas suivants :La flamme n'est PAS apparue :Contrôler le positionnement et le nettoyage du creuset.Contrôler la présence de granulés dans le réservoir et le creuset.Tenter d'allumer avec un peu d'allume-feux écologique solide (contacter le technicien au préalable et suivre attentivement les instructions du fournisseur de l'allume-feux).L'opération doit être considérée comme un essai mené sous le contrôle du technicien.
A05	Extinction suite à la rupture du capteur de lecture du débit d'air.	Contacter le technicien.
A06	Intervient si la carte électronique détecte la rupture ou la déconnexion du thermocouple de lecture de la température des fumées.	Contacter le technicien.
A07	Extinction pour dépassement de la température maximale des fumées.	Contrôler le type de granulés (appeler le technicien en cas de doutes).Contacter le technicien.
A08	Extinction due à une température excessive dans le produit ou, pour poêle « Cherie Evo AT/ATC », porte du réservoir à pellet ouverte	Vérifier la propreté du produitPour poêle « Cherie Evo AT/ATC », vérifier la fermeture de la porte de chargement du réservoir à pelletContacter le technicien.
A09	Extinction due à un problème de chargement du pelle (motoréducteur). Pour produits étanches (sauf le poêle « Cherie Evo AT/ATC ») porte du réservoir à pellet ouverte	Pour produits étanches (sauf poêle « Cherie Evo AT/ATC »), vérifier la fermeture de la porte de chargement du réservoir à pelletDans le sous-menu CHARGE PELLET sélectionner STEPContacter le technicien.
A10	Extinction pour surchauffe de la carte électronique.	Contacter le technicien.
A11	Extinction due à l'alarme du pressostat de sécurité. Pour produits étanches signalisation de porte ouverte	Vérifier le nettoyage du produit et de l'évacuationVérifier la fermeture correcte de la petite porteContacter le technicien.
SIGNALEMENT PROBLÈME ACTIONS
A12	Panne de la sonde de température ambiante. Le produit fonctionne en manuel.	• Contacter le technicien.
A14	Panne de la sonde de température ambiante de canalisation (si présente). Le produit fonctionne en manuel.	• Contacter le technicien.
A20	Extinction panne motoréducteur.	• Contacter le technicien.
A25 État incohérent •	Contacter le technicien.

DILATATIONS

Comme tous les produits, le poêle à bois chauffe et refroidit au cours des différentes phases. Cela entraîne des dilatations normales. Ces dilatations peuvent entraîner de légers bruits de mise en place, qui ne constituent pas un motif de réclamation.

ODEURS

Lors des premiers allumages, l'appareil peut dégager de légères odeurs de peinture qui disparaîtront rapidement.

SIGNALEMENTS NE PROVOQUANT AUCUNE EXTINCTION MAIS UNIQUEMENT DES ALERTES

NIVEAU FAIBLE DE LA PILE DE LA RADIOCOMMANDE:

En cas de faible niveau de la pile, l'écran de la radiocommande affiche le symbole de la pile.

Au bout de 2 000 heures de fonctionnement, l'écran affiche le symbole de la clé anglaise.

Le produit fonctionne, mais il est nécessaire de demander à un technicien agréé Edilkamin d'effectuer l'entretien.

2:00 29.3 °C SET OFF AUTO SUN :

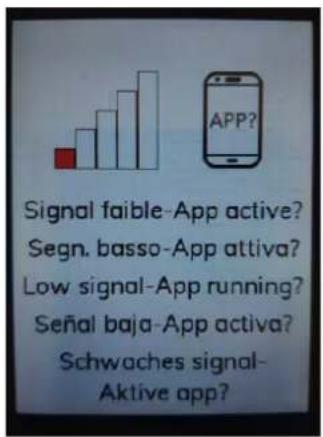

En cas d'absence prolongée de communication entre le produit et la radiocommande,, l'icône de signal montre la valeur minimale.

Signal faible-App active? Segn. basso-App attiva? Low signal-App running? Señal baja-App activa? Schwaches signal- Aktive app?

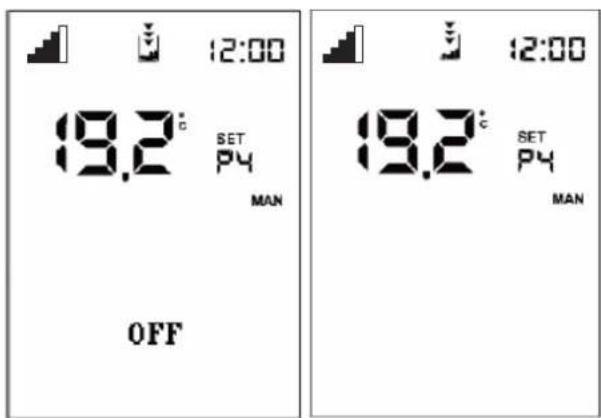

VOYANT DE RÉSERVE DE GRANULÉS (si le capteur est présent):

La fonction est disponible uniquement si le capteur de niveau des granulés est installé et activé.

Lorsque le capteur de niveau intervient, la carte émet un « bip » (quel que soit l'état d'allumage ou de fonctionnement) et l'écran affiche le symbole de réserve en mouvement.

Les flèches s'allument séquentiellement, indiquant la nécessité de remplissage.

CONSEILS EN CAS D'ÉVENTUELS DYSFONCTIONNEMENTS

EDILKAMIN

Après environ 20/30 min, selon le modèle, le produit s'éteint pour épuisement des granulés.

Si l'utilisateur remplit le produit avant le début de la procédure d'extinction, le symbole disparaît et le produit reprend son fonctionnement normal.

Si l'utilisateur ne remplit pas le produit avant le début de la procédure d'extinction, le produit s'éteint et le symbole du réservoir reste fixe avec les 3 flèches allumées, jusqu'au remplissage suivant.

Lorsque le symbole de réserve est présent, il n'est pas possible de rallumer le produit.

Après avoir procédé au remplissage de granulés, un allumage normal est requis.

En cas de remplissage de granulés et de présence d'une demande d'allumage par Chrono, le produit repart.

Si l'intervention du capteur a lieu :

- avec le produit à l'état OFF ou Nettoyage initial (pour vidage manuel du réservoir), le symbole final apparaît immédiatement et l'allumage est interdit ; - pendant l'allumage, l'allumage est effectué même s'il dure plus de temps que les 20/30 minutes d'autonomie restante.

Ensuite, en l'absence de remplissage de granulés, le produit s'éteint.

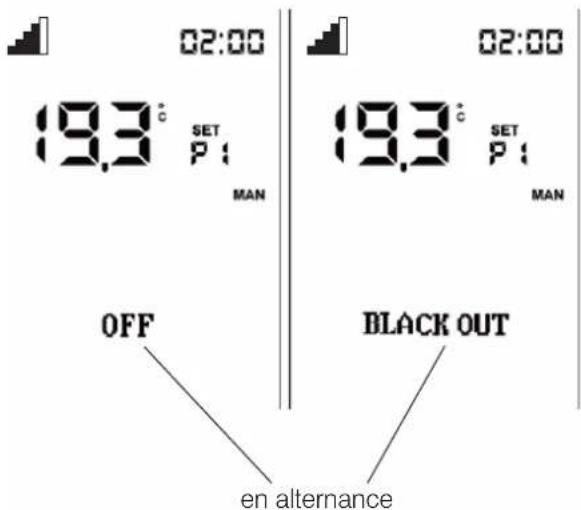

Pendant l'extinction pour COUPURE DE COURANT, l'écran affiche, de manière alternée, les mentions

« Black Out » et « OFF ».

Après l'extinction, le produit reste éteint avec l'affichage « Black Out

Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com
