Type de produit	Alimentation pour système d'alarme (By-alarm Plus)
Marque	Vimar
Modèle	03805
Tension d'alimentation	230 V~ (-15%/+10%), 50/60 Hz
Consommation de courant	0,5 A max
Tension de sortie	13,8 V (±1%)
Tension de service	9 à 13,8 V
Tension de coupure batterie	9,5 V
Courant maximum total	3,2 A
Courant pour charge externe	2 A
Courant pour recharge batterie	1,2 A
Batterie compatible	12 V – 7 Ah ou 17 Ah (YUASA NP-12 FR ou équivalente, coque UL94-V2 ou supérieure)
Protections	Surcharge, court-circuit, inversion de polarité batterie
Sonde thermique	Intégrée, pour compensation de température de recharge
Signalisation LED	DL1 (verte), DL2 (jaune), DL3 (jaune) pour secteur, batterie, défauts
Sorties Open Collector	OC1 et OC2 sur connecteur STATUS pour signalisation de panne
Dimensions (L x H x P)	138 x 42 x 87 mm
Poids	0,450 kg
Température de fonctionnement	-5 à +40 °C
Classe d'isolation	I
Fusible (non remplaçable)	T 3,15 A 250 V
Normes	EN 60721-3-3 classe 3k5 (conditions ambiantes)
Installation	Par technicien qualifié, avec dispositif de coupure bipolaire en amont
Mise au rebut	DEEE - recyclage via collecte sélective

FOIRE AUX QUESTIONS - 03805 Vimar

Comment brancher l'alimentation Vimar 03805 ?

Connectez les conducteurs du réseau au bornier d'entrée A (bornes L, N). Pour une centrale 03800/03801/03802, branchez le câble fourni au connecteur D et l'autre extrémité à la centrale. Pour une batterie tampon, branchez le câble au connecteur B en respectant les polarités (rouge +, noir -).

Quelle batterie utiliser avec cette alimentation ?

Utilisez une batterie au plomb-acide régulée par vanne (VRLA) de 12 V, capacité 7 Ah ou 17 Ah, modèle YUASA NP-12 FR ou équivalent, avec une coque de classe d'inflammabilité UL94-V2 ou supérieure.

Que signifient les LED sur l'alimentation ?

LED DL1 (verte) : éteinte = alimentation éteinte, allumée = en service, clignote rapide = surchauffe, lent = surcharge. DL2 (jaune) : éteinte = réseau OK, allumée = réseau défectueux, clignote rapide = défaut de terre. DL3 (jaune) : éteinte = batterie OK, allumée = panne batterie.

Comment installer la sonde thermique ?

Débranchez la batterie. Branchez la sonde au connecteur E sur l'alimentation. Fixez la sonde contre une batterie pour assurer une bonne conductivité thermique. La sonde compense la tension de recharge selon la température pour protéger la batterie.

Quelles protections offre cette alimentation ?

L'alimentation est protégée contre les surcharges, les courts-circuits et l'inversion accidentelle des polarités de la batterie. Les sorties sont également protégées.

Puis-je utiliser cette alimentation avec les centrales Vimar 03800, 03801 ou 03802 ?

Oui, utilisez le câble fourni pour connecter le connecteur D de l'alimentation au connecteur de la centrale. Les bornes FAULT et RTH sont réservées à cette connexion.

Quelle est la température de fonctionnement autorisée ?

L'alimentation fonctionne de -5 °C à +40 °C. Les conditions ambiantes hors du boîtier doivent être conformes à la classe 3k5 de la norme EN 60721-3-3.

Comment réinitialiser l'alimentation après un défaut ?

En cas de défaut (surchauffe, surcharge, etc.), corrigez la cause (réduisez la charge, améliorez la ventilation). L'alimentation reprend automatiquement son fonctionnement normal une fois le défaut éliminé. Vérifiez les LED pour identifier le problème.

Où installer l'alimentation Vimar 03805 ?

Installez l'alimentation à l'intérieur d'une coque protège-feu (par exemple le boîtier de la centrale). Fixez-la par les deux orifices J. Un dispositif de coupure bipolaire doit être placé en amont conformément aux normes en vigueur.

Comment recycler l'alimentation en fin de vie ?

Le symbole de la poubelle barrée indique qu'elle doit être séparée des déchets ménagers. Déposez-la dans un centre municipal de tri sélectif ou chez un distributeur lors de l'achat d'un nouvel appareil équivalent. Cela permet le recyclage et la protection de l'environnement.

MODE D'EMPLOI 03805 Vimar

Alimentation By-alarm Plus avec sortie 13,8 Vcc 3,2 A, alimentation 230 V\~50/60 Hz.

Le dispositif fournit une tension stabilisée à 13,8 V et un courant maximum de 2 A disponible aux bornes « +V » et « -V ». Les sorties sont protégées contre les surcharges, le court-circuit et l'inversion accidentelle des polarités de la batterie éventuellement branchée. L'alimentation est équipée d'une sonde thermique qui adapte la tension de recharge des batteries à leur température afin d'obtenir une recharge plus efficace. Les composants utilisés garantissent des critères de fonctionnement appropriés lorsque les conditions ambiantes à l'extérieur du boîtier de la centrale ou du coffret qui renferme l'alimentation sont conformes à la classe 3k5 de la norme EN 60721-3-3.

BRANCHEMENTS

• Brancher les conducteurs provenant du réseau d'électricité au bornier d'entrée A.
• Si l'alimentation est utilisée pour alimenter les centrales 03800, 03801 ou 03802, brancher le câble fourni au connecteur D ; brancher l'autre extrémité du câble au connecteur présent sur la carte de la centrale.
• Brancher l'extrémité à 3 conducteurs du câble fourni au connecteur G.
• En cas d'utilisation d'une batterie tampon au plomb rechargeable, brancher le câble fourni au connecteur B ; brancher l'autre extrémité du câble à la batterie, en respectant les polarités.
• La tension de sortie peut être prélevée sur les bornes [C] (« +V, -V ») ou sur le connecteur [D] (« +V, -V »).
• Le connecteur de sortie présente également les bornes « FAULT2 et « RTH » réservées à la connexion avec les centrales 03800, 03801 et 03802.
• Pour installer la sonde thermique, brancher la sonde au connecteur E. Placer la sonde en contact avec une des batteries, en vérifiant d'obtenir une bonne conductivité thermique.

Sonde thermique (facultative)

Une sonde thermique est disponible pour compenser la tension de recharge de la batterie en fonction de la température de cette dernière. Cette sonde préserve la batterie de la surchauffe afin d'éviter tout dommage.

Pour connecter la sonde thermique, procédez de la façon suivante :

• Débranchez la batterie.
• Branchez la sonde thermique au connecteur sur l'alimentation E.
• Fixez la sonde thermique à la batterie de sorte à obtenir une bonne transmission de chaleur.

SIGNALISATIONS DES LEDS

Les leds signalent la présence du secteur et si l'alimentation et les batteries fonctionnent correctement.

N.B. Les signalisations de panne peuvent passer par le connecteur « STATUS » [F], à travers deux sorties Open Collector « OC1 » et « OC2 ».

Led Modalité Signification
DL1 - Verte	Éteinte Alimentation éteinte
	Allumée Alimentation en service
	Clignote	rapidement Surchauffe
		lentement Surcharge des sorties
DL2 - Jaune	Éteinte Fonctionnement régulier du réseau
	Allumée Réseau défectueux
	Clignotement rapide Mise à la terre défectueuse
DL3 - Jaune	Éteinte	Fonctionnement régulier des batteries
	Allumée Panne batteries
Sortie OC1	Éteinte	Fonctionnement correct
	Allumée Alimentation défectueuse
Sortie OC2	Éteinte Fonctionnement régulier du réseau
	Allumée Réseau défectueux

La désinsertion du pontage sur les connecteurs pour la signalisation des pannes de terre [I] désactive le contrôle de la panne de terre. En cas d'utilisation en association avec des centrales de sécurité, toutes les signalisations obligatoires de statut et de panne doivent être prévues et mises à disposition sur la centrale.

BATTERIES

Les batteries de backup ne sont pas comprises. L'installateur doit utiliser exclusivement des batteries au plomb-acide régulées par une vanne (VRLA) à usage stationnaire, conformes aux normes IEC 60896-21 et IEC 60896-22. La batterie doit être protégée par une coque protège-feu V-2 ou supérieure.

CONSIGNES D'INSTALLATION

• L'installation doit être réalisée par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• L'alimentation doit être installée à l'intérieur d'une coque protège-feu (par exemple, le boîtier de la centrale).
• Pour la fixation à l'intérieur des boîtiers ou des appareils, se servir des deux semi-orifices de fixation J.

- Installer un dispositif de coupure (bipolaire) et de protection du circuit électrique en amont de la connexion avec l'alimentation, conformément aux normes en vigueur (DM37/08).

ATTENTION : Brancher le conducteur de terre. Les conducteurs provenant du réseau électrique doivent être rassemblés par un collier et fixés à proximité de leur entrée sur l'alimentation. Les câbles utilisés pour le câblage de l'article doivent présenter une section appropriée et être conformes à la norme IEC 60332-1-2 ou IEC 60332-2-2.

CARACTÉRISTIQUES

• Tension d'alimentation : 230 V\~ (-15%/+10%), 50/60Hz
• Consommation de courant : 0,5 A (max)
  • Tension de sortie : 13,8 V (±1%)
  • Tension de service : de 9 à 13,8 V
  • Tension de coupure batterie : 9,5 V
• Ripple maximum sur la tension de sortie : 1 %
  • Courant maximum total sur la sortie : 3,2A

- pour charge externe : 2 A

- pour recharge batterie : 1,2 A

• Batterie compatible : (ou équivalente avec classe d'inflammabilité de la coque UL94-V2 ou supérieure) : 12V – 7Ah ou 17Ah YUASA NP-12 FR
• Fusible (F1) non remplaçable : T 3,15A 250V
• Résistance maximale interne batterie : 2,7 Ω
• Température de fonctionnement : de -5 à +40 °C
• Classe d'isolation : I
• Dimensions (L x H x P) : 138 x 42 x 87 mm
• Poids : 0,450 kg

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut à un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalentes. Les distributeurs de matériel électronique disposant d'une surface de vente supérieure à 400 m² retirent les produits électroniques arrivés à la fin de leur cycle de vie à titre hautir, sans obligation d'achat, à condition que les dimen-mentuses sont passés par 25 cm. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effects sur la santé et favorise la réutilisation des matériaux qui le composent.

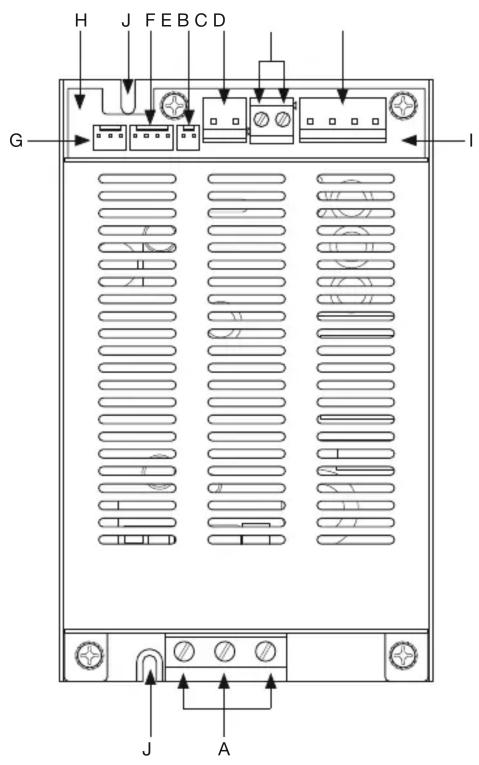

VUE DE FACE

A : Bornes L, N, pour alimentation sur secteur
B : Bornes BAT-, BAT+ pour branchement batterie (fils rouge et noir)
C : Bornes +V, -V pour alimentation dispositifs
D : Bornes RTH, FAULT pour branchement à la centrale et +V, -V pour alimentation dispositifs (fils rouge et noir)
E : Bornes NTC pour branchement sonde thermique
F : Bornes STATUS pour branchement sorties OC
G : Bornes SERIAL pour port série à usage réservée (fils jaune et vert)
H : Led de signalisation
I : Connecteurs pour pontage de signalisation panne de terre
J : Orifice de fixation (∅ 3,25 mm)

ATTENTION!

En cas de remplacement, jeter les piles dans les conteneurs prévus pour le tri sélectif.
