03806 - Système d'alarme Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour système d'alarme
Marque	Vimar
Modèle	03806
Tension d'alimentation	230 V~ (-15%/+10%), 50/60 Hz
Consommation de courant	1,1 A max
Tension de sortie	13,8 V (±1%)
Tension de service	9 à 13,8 V
Tension de coupure batterie	9,5 V
Courant maximum total sur la sortie	6,2 A
Courant pour charge externe	5 A
Courant pour recharge batterie	1,2 A
Ondulation maximum sur tension de sortie	1 %
Batterie compatible	12 V – 7 Ah ou 17 Ah YUASA NP-12 FR (ou équivalente, classe d'inflammabilité UL94-V2 ou supérieure)
Fusible (F1) non remplaçable	T 3,15 A 250 V
Résistance maximale interne batterie	2,7 Ω
Température de fonctionnement	-5 à +40 °C
Classe d'isolation	I
Dimensions (L x H x P)	200 x 51 x 99 mm
Poids	0,8 kg
Protections	Surcharge, court-circuit, inversion de polarité batterie
Signalisation LED	3 LEDs (verte, jaune, jaune) pour secteur, alimentation, batterie
Sorties statut	Open Collector (OC1, OC2) sur connecteur STATUS
Sonde thermique	Optionnelle, compense tension de recharge batterie
Matériaux	Conforme classe 3k5 EN 60721-3-3, coque protège-feu
Installation	Par technicien qualifié, dispositif de coupure bipolaire en amont

FOIRE AUX QUESTIONS - 03806 Vimar

Comment brancher l'alimentation Vimar 03806 au secteur ?

Branchez les conducteurs provenant du réseau électrique au bornier d'entrée A. Un dispositif de coupure bipolaire doit être installé en amont conformément aux normes en vigueur.

Quelle batterie utiliser avec l'alimentation 03806 ?

Utilisez une batterie au plomb-acide VRLA 12V, 7Ah ou 17Ah (modèle YUASA NP-12 FR ou équivalent). La coque doit avoir une classe d'inflammabilité UL94-V2 ou supérieure.

Comment connecter une batterie de secours ?

Branchez le câble fourni au connecteur B (BAT-, BAT+) puis à la batterie en respectant les polarités (fil rouge au +, noir au -).

Que signifient les LEDs sur l'alimentation ?

LED DL1 verte : allumée = alimentation en service, éteinte = hors service, clignotement rapide = surchauffe, lent = surcharge. DL2 jaune : allumée = réseau défectueux, clignotement rapide = défaut de terre. DL3 jaune : allumée = panne batterie.

Comment installer la sonde thermique optionnelle ?

Débranchez la batterie, branchez la sonde au connecteur E, puis fixez-la sur une batterie pour assurer une bonne conductivité thermique. Cela permet d'adapter la tension de recharge à la température.

Quels sont les courants maximaux disponibles ?

Courant total max : 6,2 A, dont 5 A pour charge externe et 1,2 A pour recharge batterie.

L'alimentation protège-t-elle contre les courts-circuits ?

Oui, les sorties sont protégées contre les surcharges, les courts-circuits et l'inversion accidentelle des polarités de la batterie.

Peut-on remplacer le fusible F1 ?

Non, le fusible T 3,15A 250V n'est pas remplaçable. En cas de défaut, l'alimentation doit être remplacée.

Comment signaler une panne réseau via les sorties ?

Les connecteurs STATUS (F) fournissent deux sorties Open Collector : OC1 pour défaut alimentation, OC2 pour défaut réseau. Elles s'activent en cas de panne.

Quelles sont les dimensions et le poids de l'alimentation ?

Dimensions : 200 x 51 x 99 mm (L x H x P). Poids : 0,8 kg.

MODE D'EMPLOI 03806 Vimar

Alimentation By-alarm Plus avec sortie 13,8 Vcc 6,2 A, alimentation 230 V\~50/60 Hz.

Le dispositif fournit une tension stabilisée à 13,8 V et un courant maximum de 5 A disponible aux bornes « +V » et « -V ». Les sorties sont protégées contre les surcharges, le court-circuit et l'inversion accidentelle des polarités de la batterie éventuellement branchée. L'alimentation est équipée d'une sonde thermique qui adapte la tension de recharge des batteries à leur température afin d'obtenir une recharge plus efficace. Les composants utilisés garantissent des critères de fonctionnement appropriés lorsque les conditions ambiantes à l'extérieur du boîtier de la centrale ou du coffret qui renferme l'alimentation sont conformes à la classe 3k5 de la norme EN 60721-3-3.

BRANCHEMENTS

• Brancher les conducteurs provenant du réseau d'électricité au bornier d'entrée A.
• Si l'alimentation est utilisée pour alimenter les centrales 03800, 03801 ou 03802, brancher le câble fourni au connecteur D ; brancher l'autre extrémité du câble au connecteur présent sur la carte de la centrale.
• Brancher l'extrémité à 3 conducteurs du câble fourni au connecteur G.
• En cas d'utilisation d'une batterie tampon au plomb rechargeable, brancher le câble fourni au connecteur B ; brancher l'autre extrémité du câble à la batterie, en respectant les polarités.
• La tension de sortie peut être prélevée sur les bornes [C] (« +V, -V ») ou sur le connecteur [D] (« +V, -V »).
• Le connecteur de sortie présente également les bornes « FAULT2 et « RTH » réservées à la connexion avec les centrales 03800, 03801 et 03802.
• Pour installer la sonde thermique, brancher la sonde au connecteur E. Placer la sonde en contact avec une des batteries, en vérifiant d'obtenir une bonne conductivité thermique.

Sonde thermique (facultative)

Une sonde thermique est disponible pour compenser la tension de recharge de la batterie en fonction de la température de cette dernière. Cette sonde préserve la batterie de la surchauffe afin d'éviter tout dommage.

Pour connecter la sonde thermique, procédez de la façon suivante :

• Débranchez la batterie.
- Branchez la sonde thermique au connecteur sur l'alimentation E.
- Fixez la sonde thermique à la batterie de sorte à obtenir une bonne transmission de chaleur.

SIGNALISATIONS DES LEDS

Les leds signalent la présence du secteur et si l'alimentation et les batteries fonctionnent correctement.

N.B. Les signalisations de panne peuvent passer par le connecteur « STATUS » [F], à travers deux sorties Open Collector « OC1 » et « OC2 ».

Led Modalité Signification
DL1 - Verte	Éteinte Alimentation éteinte
	Allumée Alimentation en service
	Clignote	rapidement Surchauffe
		lentement Surcharge des sorties
DL2 - Jaune	Éteinte Fonctionnement régulier du réseau
	Allumée Réseau défectueux
	Clignotement rapide Mise à la terre défectueuse
DL3 - Jaune	Éteinte	Fonctionnement régulier des batteries
	Allumée Panne batteries
Sortie OC1	Éteinte	Fonctionnement correct
	Allumée Alimentation défectueuse
Sortie OC2	Éteinte Fonctionnement régulier du réseau
	Allumée Réseau défectueux

La désinsertion du pontage sur les connecteurs pour la signalisation des pannes de terre [I] désactive le contrôle de la panne de terre. En cas d'utilisation en association avec des centrales de sécurité, toutes les signalisations obligatoires de statut et de panne doivent être prévues et mises à disposition sur la centrale.

BATTERIES

Les batteries de backup ne sont pas comprises. L'installateur doit utiliser exclusivement des batteries au plomb-acide régulées par une vanne (VRLA) à usage stationnaire, conformes aux normes IEC 60896-21 et IEC 60896-22. La batterie doit être protégée par une coque protège-feu V-2 ou supérieure.

CONSIGNES D'INSTALLATION

• L'installation doit être réalisée par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• L'alimentation doit être installée à l'intérieur d'une coque protège-feu (par exemple, le boîtier de la centrale).
• Pour la fixation à l'intérieur des boîtiers ou des appareils, se servir des deux semi-orifices de fixation J.

- Installer un dispositif de coupure (bipolaire) et de protection du circuit électrique en amont de la connexion avec l'alimentation, conformément aux normes en vigueur (DM37/08).

ATTENTION : Brancher le conducteur de terre. Les conducteurs provenant du réseau électrique doivent être rassemblés par un collier et fixés à proximité de leur entrée sur l'alimentation. Les câbles utilisés pour le câblage de l'article doivent présenter une section appropriée et être conformes à la norme IEC 60332-1-2 ou IEC 60332-2-2.

CARACTÉRISTIQUES

• Tension d'alimentation : 230 V\~ (-15%/+10%), 50/60Hz
• Consommation de courant : 1,1 A (max)
  • Tension de sortie : 13,8 V (±1%)
  • Tension de service : de 9 à 13,8 V
  • Tension de coupure batterie : 9,5 V
• Ripple maximum sur la tension de sortie : 1 %
  • Courant maximum total sur la sortie : 6,2A

- pour charge externe : 5 A

- pour recharge batterie : 1,2 A

• Batterie compatible : (ou équivalente avec classe d'inflammabilité de la coque UL94-V2 ou supérieure) : 12V – 7Ah ou 17Ah YUASA NP-12 FR
• Fusible (F1) non remplaçable : T 3,15A 250V
• Résistance maximale interne batterie : 2,7 Ω
• Température de fonctionnement : de -5 à +40 °C
• Classe d'isolation : I
  • Dimensions (L x H x P) : 200 x 51 x 99 mm
• Poids : 0,8 kg

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qui'il veut mettre au rebut à un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalentes. Les distributeurs de matériel électronique disposant d'une surface de vente supérieure à 400 m² retirent les produits électroniques arrivés à la fin de leur cycle de vie à titre gratuit, sans obligation d'achat, à condition que les dimenées se permettrement plus pas 25 cm. La collecte sélective visant à recycler l'appareil, a le retraiter et à l'élimine en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.

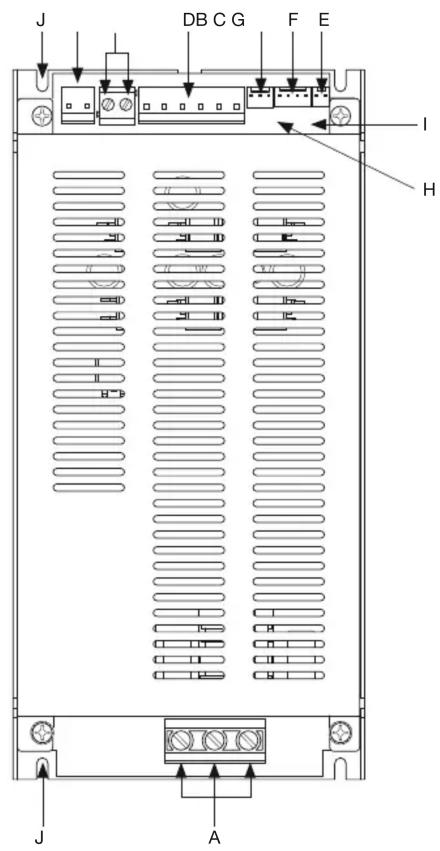

VUE DE FACE • FRONT VIEW

A : Bornes ⏻, L pour alimentation sur secteur
B : Bornes BAT-, BAT+ pour branchement batterie (fils rouge et noir)
C : Bornes +V, -V pour alimentation dispositifs
D : Bornes RTH, FAULT pour branchement à la centrale et +V, -V, +V, -V pour alimentation dispositifs (fils rouge et noir)
E : Bornes NTC pour branchement sonde thermique
F : Bornes STATUS pour branchement sorties OC
G : Bornes SERIAL pour port série à usage réservée (fils jaune et vert)
H : Led de signalisation
I : Connecteurs pour pontage de signalisation panne de terre
J : Orifice de fixation (∅ 3,25 mm)

ATTENTION!

En cas de remplacement, jeter les piles dans les conteneurs prévus pour le tri sélectif.
