Type de produit	Carte d'extension By-alarm Plus
Marque	Vimar
Modèle	03808
Dimensions (L x H x P)	59 x 107 x 22 mm
Poids	70 g
Alimentation	Via bus : 9 à 15 V
Consommation de courant	20 mA
Courant maximum aux bornes +AUX	800 mA
Courant maximum sortie OC	250 mA
Nombre de bornes configurables	5 (T1 à T5)
Configuration des bornes	Entrée, sortie, sortie contrôlée, stores ou inertie/vibration
Indice de sécurité	3
Classe d'isolation	II
Température de fonctionnement	-10 à +40 °C
Contenu de l'emballage	Résistances : 5 x 3k3Ω, 5 x 4k7Ω, 5 x 15kΩ (1/4W)
Installateur requis	Technicien qualifié
Protection anti-sabotage	Configurable (anti-arrachement et anti-ouverture)
Compatibilité	Système By-alarm Plus de Vimar
Signalisation LED	LED BUS (clignotement rapide/lent) et LED STATE (clignotement bref)
Normes	Conforme à la norme 50131 (avec boîtier approprié)

FOIRE AUX QUESTIONS - 03808 Vimar

Quel est le rôle de la carte d'extension Vimar 03808 ?

La carte 03808 permet d'augmenter le nombre de zones et de sorties de la centrale By-alarm Plus lorsque les disponibles sont insuffisantes.

Comment brancher la carte 03808 sur la centrale ?

La connexion s'effectue via un câble blindé à 4 fils minimum sur les bornes + D S - de la centrale. Le blindage doit être raccordé à la masse uniquement côté centrale.

Quelles sont les configurations possibles pour les bornes T1 à T5 ?

Chaque borne peut être configurée comme entrée, sortie, sortie contrôlée, ou comme store / détecteur à inertie/vibration.

Comment adresser la carte d'extension ?

L'adressage se fait en appuyant 3 secondes sur le bouton ENROLL. Les LED BUS et STATE clignotent alors pour indiquer l'adresse : BUS pour les dizaines, STATE pour les unités.

Que signifient les clignotements de la LED BUS ?

Un clignotement rapide indique que le dispositif est en service et en phase de configuration. Un clignotement lent signifie qu'il est en service mais hors configuration.

La carte 03808 dispose-t-elle d'une protection anti-sabotage intégrée ?

Non, elle ne possède pas de protection anti-sabotage incorporée. Celle-ci doit être configurée dans la centrale et nécessite un boîtier adapté pour être conforme à la norme 50131.

Quelles résistances sont fournies avec la carte ?

L'emballage contient 5 résistances de 3k3Ω, 5 de 4k7Ω et 5 de 15kΩ, toutes de puissance 1/4W.

Quelle est la consommation électrique de la carte ?

La consommation de courant est de 20 mA sur le bus. Les bornes +AUX peuvent fournir jusqu'à 800 mA et la sortie OC jusqu'à 250 mA.

Où installer la carte d'extension ?

Elle doit être placée dans un boîtier adapté : boîte de la centrale, boîte de dérivation ou tableau électrique. L'installation doit être réalisée par un technicien qualifié.

Comment tester le bon fonctionnement de la carte après installation ?

Vérifiez que la LED STATE émet un clignotement bref régulier, indiquant un fonctionnement correct. Utilisez le logiciel By-alarm Plus Manager pour confirmer la communication.

MODE D'EMPLOI 03808 Vimar

Carte d'extension By-alarm Plus 5 bornes E/S configurables pour contacts sans potentiel, contacts stores ou détecteurs de vibration. S'ils sont programmés comme sortie OC, l'absorption max est 250 mA. Aux bornes +AUX, max 800 mA.

La carte permet d'augmenter le nombre de zones et de sorties de la centrale lorsque celles qui sont disponibles ne sont pas suffisantes.

Le dispositif ne dispose pas de protection sur les bornes. En phase de configuration de la centrale, il est possible de valider/désactiver la protection anti-arrachement et anti-ouverture de la boîte en plastique.

L'emballage comprend 5 résistances 3k3Ω 1/4W, 5 résistances 4k7Ω 1/4W et 5 résistances 15kΩ 1/4W.

BRANCHEMENTS

Les bornes « T1, T2, T3, T4 et T5 » peuvent être configurées comme :

- Entrée

- Sortie

- Sortie contrôlée

T1, T2, T3, T4 et T5 peuvent être configurées comme « stores » ou « à inertie/vibration »

Le dispositif reçoit l'alimentation et les commandes provenant du BUS et fournit deux sorties d'alimentation auxiliaire à 12V (« AUX »).

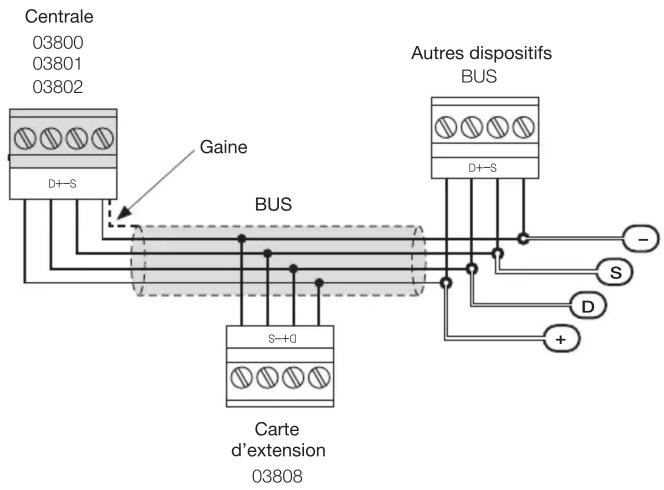

La connexion avec la centrale passe par un câble blindé à 4 fils (ou plus).

Attention : Brancher la gaine sur une des bornes de masse (ou GND) uniquement côté centrale et lui faire suivre tout le BUS sans la brancher à la masse d'autres points.

La connexion de la carte passe par les bornes « + D S - » de la centrale.

SIGNALISATIONS DES LEDS

Led	Modalité		Signification
BUS	Clignote	rapidement	Dispositif en service et en phase de configuration
		lentement	Dispositif en service mais pas en phase de configuration
STATUT	1 clignotement bref		Dispositif fonctionnant correctement

En appuyant 3 secondes sur le bouton de configuration « ENROLL », les deux leds signalent l'adresse de la carte : le nombre de fois que la led « BUS » clignote indique le chiffre des dizaines alors que le nombre de fois que la led « STATE » clignote indique le chiffre des unités.

INSTALLATION

La carte ne dispose pas d'une protection anti-sabotage incorporée et expose éventuellement les câbles utilisés à des effractions.

Il convient donc de protéger les connexions et le dispositif en l'installant dans un boîtier, à savoir : boîte de la centrale, à travers les orifices prévus à cet effet

- boîte de dérivation

- tableau électrique

Remarque : Pour être conforme à la norme 50131, la coque utilisée et le dispositif doivent présenter une protection anti-sabotage.

1. Choisir la position appropriée à l'installation. En cas d'utilisation de la boîte de la centrale, ôter l'alimentation en débranchant le réseau (230 V\~) et la batterie tampon.

2. Fixer le boîtier du dispositif à l'intérieur de la boîte. En cas d'utilisation de la boîte de la centrale, visser le boîtier en plastique sur les orifices filetés présents sur le fond.

3. Faire passer les câbles à travers les orifices de passage et câbler la carte.

4. Monter le dispositif anti-sabotage servant à protéger la carte.

5. Procéder à l'adressage.

6. Refermer la boîte. En cas d'utilisation de la boîte de la centrale, remettre sous tension (230 V\~) et rebrancher la batterie tampon.

CONFIGURATION

Pour tous les détails, consulter les manuels d'installation du système By-Alarm Plus et du logiciel By-alarm Plus Manager.

CONSIGNES D'INSTALLATION

L'installation et la configuration doivent être réalisées par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

CARACTÉRISTIQUES

• Tension d'alimentation via bus : de 9 à 15 V
• Consommation de courant : 20 mA
  • Courant maximum disponible
• aux bornes +AUX : 800 mA
• pour connexion à la sortie OC : 250 mA
• Température de fonctionnement : de -10 à +40 °C
• Indice de sécurité : 3
• Classe d'isolation : Il
  • Dimensions (L x H x P) : 59 x 107 x 22 mm
• Poids : 70 g

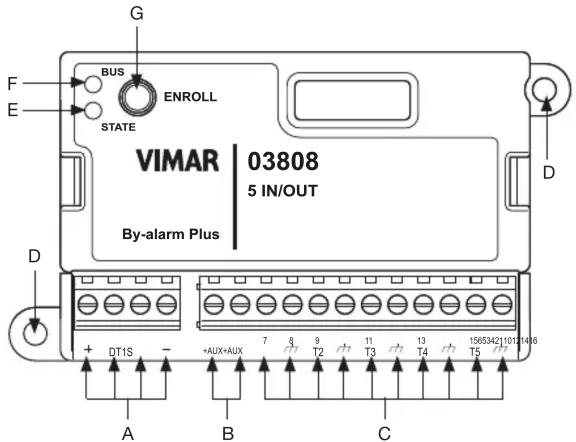

VUE DE FACE

A : Bornes +, D, S, - pour la connexion du BUS
B : Bornes +AUX, +AUX d'alimentation auxiliaire de 12 V
C : Bornes

- m négatif de l'alimentation (masse ou GND)

D : Orifice de fixation
E : Led de signalisation « STATE »
F : Led de signalisation « BUS »
G : Bouton de configuration « ENROLL »

BRANCHEMENTS
