CHERIE EVO 9 - Poêle EDILKAMIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de poêle	Poêle à pellets
Puissance nominale	9 kW
Rendement énergétique	90%
Capacité du réservoir	15 kg
Dimensions (L x P x H)	800 x 500 x 1 100 mm
Poids	100 kg
Émissions de CO	0,04%
Système de contrôle	Contrôle électronique avec télécommande
Installation	À installer par un professionnel
Entretien	Nettoyage régulier du brasero et du conduit de fumée
Sécurité	Système de sécurité contre la surchauffe
Garantie	2 ans
Consommation électrique	230 V / 50 Hz

FOIRE AUX QUESTIONS - CHERIE EVO 9 EDILKAMIN

Comment allumer le poêle EDILKAMIN CHERIE EVO 9 ?

Pour allumer le poêle, assurez-vous que le réservoir à pellets est plein. Appuyez sur le bouton d'allumage et sélectionnez la température souhaitée. Le poêle s'allumera automatiquement.

Que faire si le poêle ne s'allume pas ?

Vérifiez le niveau de pellets dans le réservoir, assurez-vous que la prise électrique est fonctionnelle et que le thermostat est correctement réglé. Si le problème persiste, consultez le manuel d'utilisation.

Comment nettoyer le poêle EDILKAMIN CHERIE EVO 9 ?

Il est recommandé de nettoyer le poêle au moins une fois par semaine. Videz le cendrier, nettoyez les vitres avec un produit approprié et vérifiez l'état des conduits de ventilation.

Quel est le rendement énergétique du poêle ?

Le poêle EDILKAMIN CHERIE EVO 9 a un rendement énergétique supérieur à 90%, ce qui en fait un appareil économique et respectueux de l'environnement.

Comment régler la température du poêle ?

Utilisez le panneau de commande pour ajuster la température. Vous pouvez choisir entre plusieurs niveaux de chaleur selon vos besoins.

Que faire en cas de fumée qui s'échappe ?

Vérifiez si les conduits de fumée sont obstrués ou si le ventilateur fonctionne correctement. Assurez-vous également que le poêle est bien installé et que les joints sont étanches.

Le poêle émet un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème avec le ventilateur ou le moteur. Éteignez le poêle et contactez un professionnel pour une vérification.

Quelle est la capacité du réservoir à pellets ?

Le réservoir à pellets du poêle EDILKAMIN CHERIE EVO 9 a une capacité de 15 kg, permettant une autonomie de fonctionnement prolongée.

Comment savoir si le poêle a besoin d'entretien ?

Si vous remarquez une baisse de performance, des bruits inhabituels ou des messages d'erreur sur l'écran, cela peut indiquer qu'un entretien est nécessaire.

Le poêle peut-il fonctionner sans électricité ?

Non, le poêle EDILKAMIN CHERIE EVO 9 nécessite une alimentation électrique pour fonctionner, car il utilise des composants électroniques pour l'allumage et la régulation de la chaleur.

MODE D'EMPLOI CHERIE EVO 9 EDILKAMIN

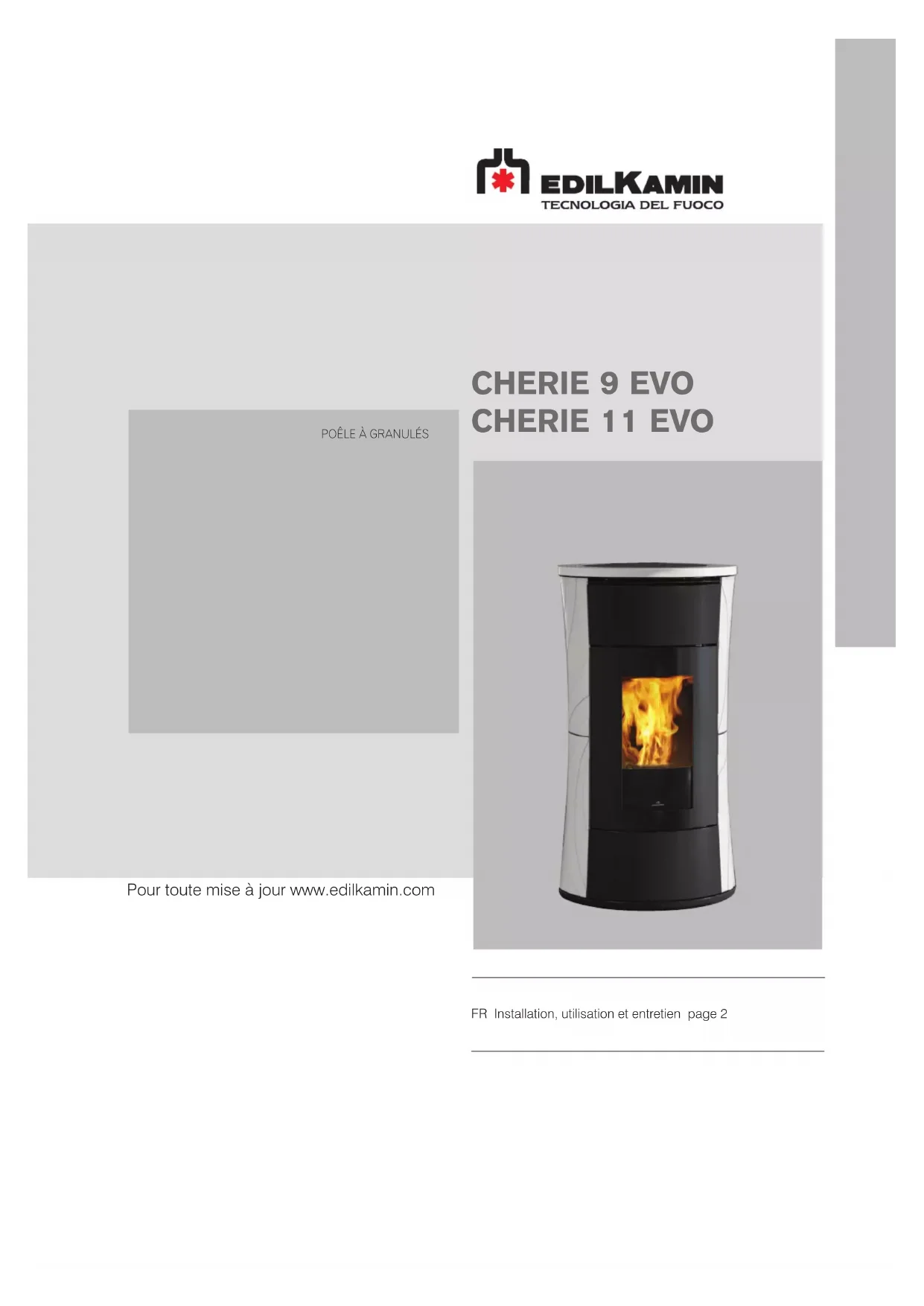

FR Installation, utilisation et entretien page 2 CHERIE 9 EVO CHERIE 11 EVO

Pour toute mise à jour www.edilkamin.com2 FRANÇAIS EDILKAMIN S.p.A. ayant son siège social Via P. Moscati 8 - 20154 Milan - Code Fiscal et N° TVA 00192220192 Déclare sous sa propre responsabilité que : Les poêles à granulés ci-dessous sont conformes à la réglementation UE 305/2011 et à la norme européenne harmonisée EN 14785:2006 POÊLES À GRANULÉS, marque commerciale EDILKAMIN, dénommés CHERIE 9 EVO CHERIE 11 EVO N° de SÉRIE : Réf . Plaque signalétique CHERIE 9 EVO Déclaration de performance (DoP - EK nº 209) CHERIE 11 EVO Déclaration de performance (DoP - EK nº 210) La société déclare en outre que : les poêles à granulés de bois susmentionnés respectent les exigences des directives européennes suivantes : 2014/35/UE - Directive basse tension 2014/30/UE - Directive compatibilité électromagnétique 2011/65/UE - Directive RoHS 2009/125/UE - Écoconception 2010/30/UE - Étiquetage UTILISATEUR/INSTALLATEUR Traduction des instructions originales en langue italienne3 FRANÇAIS Madame/Monsieur, Nous vous remercions et nous vous félicitons d’avoir choisi notre produit. Avant de l’utiliser, lisez attentivement ce manuel, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit. Ce manuel fait partie intégrante du produit. Conservez le manuel pendant toute la durée de vie du produit. En cas de perte, demandez-en une copie au revendeur ou téléchargez- la sur le site www.edilkamin.com. Destinataires de ce manuel Cette notice s’adresse :

• à ceux qui utilisent le produit à leur domicile (« UTILISATEUR ») ;

• au technicien qui installe le produit (« INSTALLATEUR »). Le destinataire de la page est indiqué dans une bande en bas de page (UTILISATEUR ou INSTALLATEUR). Notes générales Après avoir déballé le produit, contrôlez que le contenu est intact et complet. En cas d’anomalie, contactez immédiatement le revendeur auprès duquel l’achat a été effectué, et remettez-lui une copie du certificat de garantie et de la facture. Le dimensionnement, l’installation, l’entretien et l’utilisation de l’appareil doivent être conformes aux législations locales et nationales, ainsi qu’aux normes européennes. Pour l’installation et pour tout aspect non expressément mentionné, reportez-vous aux réglementations locales en vigueur dans chaque pays. Les schémas figurant dans ce manuel sont indicatifs : par conséquent, ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas contractuels.

SIGNIFICATION DES SYMBOLES

Les symboles suivants sont utilisés à l’intérieur de ce manuel : INFORMATIONS : Le non-respect des consignes compromet l’utilisation du produit. ATTENTION : Il est nécessaire d’avoir lu attentivement et bien compris le message dont il s’agit, car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l’utilisent. SÉQUENCE OPÉRATIONNELLE : suivre les instructions relatives aux procédures à respecter pour les opérations décrites. Identification du produit et garantie. Le produit est identifié de manière unique par un numéro, le numéro de série (coupon de contrôle), qui se trouve : - sur le certificat de garantie ;

sur la plaque CE. Nous vous demandons de conserver :

• le certificat de garantie que vous avez trouvé dans le produit

• la preuve d’achat que le revendeur vous a remise

• la déclaration de conformité (ou les documents requis dans le pays d’installation) que l’installateur vous a remise. Les conditions de garantie sont indiquées dans le certificat de garantie placé dans le produit et sur le site www.edilkamin.com UTILISATEUR/INSTALLATEUR

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. - Les enfants ne doivent pas jouer avec l’appareil. - Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.4 FRANÇAIS

INFORMATIONS GÉNÉRALES

La plaque de marquage CE du produit se trouve à l’arrière.

• Le produit n’a pas été conçu pour être utilisé par des personnes, y compris les enfants, dont les capacités physiques, sensorielles ou men- tales sont réduites.

• Le produit n’a pas été conçu pour cuisiner.

• Le produit a été conçu pour brûler des granu- lés de bois de catégorie A1 conformément à la norme UNI EN ISO 17225-2, selon les quantités et les modalités décrites dans ce manuel.

• Le produit a été conçu pour un usage interne et dans des milieux exposés à un taux d’humidité normal.

• Conserver le produit dans un lieu sec, à l’abri des intempéries.

• Pour la garantie légale et conventionnelle, se référer au certificat de garantie inclus dans le produit : Edilkamin et le revendeur ne sauraient être tenus responsables de dommages issus d’une installation ou d’entretiens incorrects. Les risques mettant en danger la sécurité peuvent être causés par :

• une installation dans des locaux inadaptés, no- tamment soumis à des risques d’incendie. NE PAS INSTALLER DANS DES LOCAUX exposés à un risque d’incendie ;

• un contact avec le feu et les parties chaudes (p. ex. vitre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque le poêle est éteint mais encore chaud, toujours utiliser le gant ;

• un contact avec des parties électriques sous tension (internes). NE PAS ACCÉDER AUX PARTIES INTERNES SOUS TENSION. Celles-ci présentent un risque d’électrocution ;

• l’utilisation de produits d’allumage inappropriés (p. ex. alcool). NE PAS ALLUMER NI RANIMER LA FLAMME EN PULVÉRISANT DES PRO- DUITS LIQUIDES OU À L’AIDE D’UN LANCE- FLAMMES, car cela peut provoquer des brû- lures graves, des dommages matériels et corporels ;

• l’utilisation d’un combustible autre que des granulés de bois. NE PAS BRÛLER DANS LE FOYER DES DÉCHETS, DES MATIÈRES PLAS-

TIQUES OU TOUT AUTRE PRODUIT AUTRE

QUE DES GRANULÉS DE BOIS. Cela risque de salir le produit, d’incendier le conduit de chemi- née et de nuire à l’environnement ;

• un nettoyage à chaud du foyer. NE PAS ASPIRER À CHAUD, afin d’éviter d’en- dommager l’aspirateur et de disperser d’éven- tuelles fumées dans la pièce ;

• un nettoyage du conduit des fumées à l’aide de diverses substances. NE PAS EFFECTUER

DE NETTOYAGES ARTISANAUX AVEC DES

PRODUITS INFLAMMABLES, afin d’éviter tout incendie ou tout retour de flammes ;

• un nettoyage de la vitre chaude avec des pro- duits non adaptés. NE PAS NETTOYER LA VITRE CHAUDE AVEC DE L’EAU OU DES

SUBSTANCES AUTRES QUE LES PRODUITS

LAVE-VITRES RECOMMANDÉS, afin d’éviter toute fissure de la vitre ou tout endommage- ment irrémédiable ;

• un dépôt de matériaux inflammables sans respecter les distances de sécurité indiquées dans ce manuel. NE PAS POSER DE LINGE SUR LE PRODUIT. NE PAS POSITIONNER DE

SÉCHOIRS À DES DISTANCES INFÉRIEURES

AUX DISTANCES DE SÉCURITÉ. Tenir toute forme de liquide inflammable à l’écart du pro- duit, afin d’éviter tout risque d’incendie ;

• une obstruction des bouches d’aération dans la pièce ou des entrées d’air. NE PAS OBSTRUER LES BOUCHES D’AÉRATION NI BLOQUER LE CONDUIT DE CHEMINÉE, afin d’éviter tout re- tour de fumée dans la pièce et, par conséquent, tout dommage matériel et corporel ;

• l’utilisation du produit en guise de support ou d’échelle. NE PAS MONTER SUR LE PRODUIT ET NE PAS L’UTILISER COMME APPUI, afin d’éviter tout dommage matériel et corporel ;

• l’utilisation du poêle avec le foyer ouvert. NE PAS UTILISER LE PRODUIT AVEC LA PORTE OUVERTE ;

• l’ouverture de la porte entraînant la dispersion de matériaux incandescents. NE jeter AUCUN matériau incandescent à l’extérieur du produit, afin d’éviter tout risque d’incendie ;

• l’utilisation d’eau en cas d’incendie. APPELER LES AUTORITÉS en cas d’incendie. N’alimenter l’appareil en granulés qu’une fois son assemblage terminé et ses revêtements mis en place. Dans le cas contraire, des parties électriques sous tension pourraient demeurer ac- cessibles. Lire attentivement les instructions d’utilisation de cette notice pour la sécurité. En cas de doutes, ne pas prendre d’initiatives indivi- duelles mais contacter le revendeur ou l’installateur. Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com UTILISATEUR/INSTALLATEUR6 FRANÇAIS UTILISATEUR/INSTALLATEUR DIMENSIONS REMARQUE :

• Le diamètre de la sortie des fumées n’est pas le diamètre du système de cheminée. Le système de cheminée doit être dimensionné conformément aux normes nationales et locales. Notamment (liste non exhaustive), se reporter aux normes EN 13384, EN 1443, EN 1856, EN 1457 et à toutes les normes locales. *Le poêle est équipé de série d’une sortie des fumées supérieure. Un kit permettant à l’installateur de la transformer en sortie arrière est disponible chez les revendeurs.

(A) Ø 8 cmØ 8 cm sortie des fuméesØ 4 cm entrée d’air(B) Ø 8 cm(B) Ø 8 cmØ 8 cm sortie des fumées (en option)

DIMENSIONS (cm) - Cherie 9 Evo (A : sortie possible de l’air canalisé ou emplacement du déviateur) - Cherie 11 Evo (A/B)

FRANÇAIS Edilkamin S.p.A. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.

Alimentation 230 V CA +/-10 % 50 Hz Puissance absorbée nominale 126 W Puissance absorbée réduite 23 W Puissance absorbée en veille 3 W Puissance absorbée à l’allumage 365 W Fréquence radiocommande (fournie) 2,4 GHz Protection Fusible 4 AT, 250 V CA 5x20 CARACTÉRISTIQUES TECHNIQUES selon la norme EN 14785 Les données sont fournies à titre indicatif et relevées en phase de certification par l’organisme notifié dans les conditions respectant les normes. Les résultats sont obtenus avec un nettoyage vitre fermée. Réservé à l’installateur : utiliser le joint fourni. CHERIE 9 EVO Puissance nominale Puissance réduite Puissance utile 9,3 3,6 kW Rendement 92,5 95 % Émission CO à 13 % d’O

0,001 0,005 % Température des fumées à l’évacuation 188 82 °C Consommation de combustible * 2,1 0,8 kg/h Capacité du réservoir 18 kg Tirage 10 10 Pa Autonomie *** 9 23 heures Volume chauffable ** 240 -- m

Diamètre du conduit de fumée 80 mm Poids avec emballage (acier/céramique/pierre ollaire) 216/218/250 -- kg Classe environnementale conforme au DM 186 (Italie) 4 étoiles -- Classe énergétique conformément au règlement (UE) 2015/1186 (classes A++/G) A++ -- DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE CHEMINÉE qui doit quoi qu’il en soit respecter les indications de cette fiche ainsi que les normes d’installation. CHERIE 9 EVO Température des fumées à l’évacuation 157 °C Tirage minimum 0,001 Pa Débit des fumées 5,4 g/s

• Pour le calcul de la consommation, une puissance calorifique de 4,8 kW/kg a été utilisée. ** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure. *** L’autonomie peut varier en fonction des caractéristiques d’utilisation/d’installation/du combustible. Celle-ci ne constitue pas une obligation contractuelle, ni un motif de réclamation éventuel. *** Des accessoires sont disponibles pour canaliser l’air chaud. Le poêle peut aussi fonctionner en toute sécurité avec un tirage plus fort. Un tirage excessif pourrait toutefois entraîner une extinction et/ou une diminution du rendement. REMARQUE : Le diamètre de la sortie des fumées n’est pas le diamètre du système de cheminée qui devra être dimensionné.8 FRANÇAIS Edilkamin S.p.A. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.

Alimentation 230 V CA +/-10 % 50 Hz Puissance absorbée nominale 126 W Puissance absorbée réduite 23 W Puissance absorbée en veille 3 W Puissance absorbée à l’allumage 365 W Fréquence radiocommande (fournie) 2,4 GHz Protection Fusible 4 AT, 250 V CA 5x20 CARACTÉRISTIQUES TECHNIQUES selon la norme EN 14785 Les données sont fournies à titre indicatif et relevées en phase de certification par l’organisme notifié dans les conditions respectant les normes. Les résultats sont obtenus avec un nettoyage vitre fermée. Réservé à l’installateur : utiliser le joint fourni. CHERIE 11 EVO Puissance nominale Puissance réduite Puissance utile 11,4 3,6 kW Rendement 91,3 95 % Émission CO à 13 % d’O

0,002 0,005 % Température des fumées à l’évacuation 218 82 °C Consommation de combustible * 2,6 0,8 kg/h Capacité du réservoir kg Tirage 11 10 Pa Autonomie *** 7 23 heures Volume chauffable ** 295 -- m

Diamètre du conduit de fumée mm Poids avec emballage (acier/céramique/pierre ollaire) 218/220/252 -- kg Classe environnementale conforme au DM 186 (Italie) 4 étoiles -- Classe énergétique conformément au règle- ment (UE) 2015/1186 (classes A++/G) A+ -- DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE CHEMINÉE qui doit quoi qu’il en soit respecter les indications de cette fiche ainsi que les normes d’installation. CHERIE 11 EVO Température des fumées à l’évacuation 182 °C Tirage minimum 0,001 Pa Débit des fumées 3,1 g/s

• Pour le calcul de la consommation, une puissance calorifique de 4,8 kW/kg a été utilisée. ** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure. *** L’autonomie peut varier en fonction des caractéristiques d’utilisation/d’installation/du combustible. Celle-ci ne constitue pas une obligation contractuelle, ni un motif de réclamation éventuel. *** Des accessoires sont disponibles pour canaliser l’air chaud. Le poêle peut aussi fonctionner en toute sécurité avec un tirage plus fort. Un tirage excessif pourrait toutefois entraîner une extinction et/ou une diminution du rendement. REMARQUE : Le diamètre de la sortie des fumées n’est pas le diamètre du système de cheminée qui devra être dimensionné.9 FRANÇAIS

DONNÉES TECHNIQUES ÉCOCONCEPTION

UTILISATEUR/INSTALLATEUR Producteur Edilkamin S.p.A. Marque Edilkamin Référence(s) du modèle Cherie Evo 9 Descrizione Poele Granulé bois Fonction de chauffage indirect non Puissance thermique directe 9,3 kW Norme EN 14785 Notified Body Acteco srl (Via Amman 41 ,33084 Cordenons-PN-Italy) NB1880 Combustible Combustible de référence (unique): PM OGC CO NOx PM OGC CO NOx Bois comprimé ayant un taux d'humidité < 12

Respecter les précautions particulières pour le montage, l’installation et l’entretien, indiquées dans le manuel qui accompagne le produit. jusqu'en 01/01/2022 à partir de 01/01/2022

Classe d'efficacité énergétique A++ A++ Selon (EU) 2015/1186 e 2015/1185 BLF =1,45 F5 pas à prendre en consideration Puissance thermique Rendement utile (PCI brut) Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Puissance thermique nominale

nom 9,3 kW ɻ th,nom 92,5 % Puissance thermique minimale (indicative)

min 3,6 kW ɻ th,min 95 % Consommation d'électricité auxiliaire Caractéristique Symbole Valeur Unité non À la puissance thermique nominale

max 0,170 kW non À la puissance thermi

usqu'en 2022 F (2) 7,0 % dal 2022 non non contrôle à distance oui F (3) 1,0 %

usqu'en 2022 F (3) 1,0 % à partir de 2022 contact Nom et adresse du fabricant www.edilkamin.com EDILKAMIN S.p.A. [e-mail] Via Mascagni 7 Directeur général 20045 Lainate (MI) – ITALY Paolo Gusella contrôle de la température de la pièce, avec détecteur de présence contrôle de la température de la pièce, avec détecteur de fenêtre ouverte contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce contrôle de la température de la pièce avec thermostat mécani

contrôle électronique de la température de la pièce contrôle électronique de la température de la pièce et programmateur journalier contrôle électronique de la température de la pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce EXIGENCES D’INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE -

RÉGULATION (EU) 2015/1185 E 2015/1186

Émissions dues au chauffage des locaux à la puissance thermique nominale Émissions dues au chauffage des locaux à la puissance thermique minimale Requis uniquement si le facteur de correction F(2) ou F(3) est appliqué. P = particules, COG = composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote. mg/m3 at 13%O2 mg/m3 at 13%O2 Classe d'efficacité énergétique Caractéristiques pour une utilisation avec le combustible de référence uniquement Rendement utile à la puissance thermique Rendement utile à la puissance thermique minimale (indicatif) Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)10 FRANÇAIS

DONNÉES TECHNIQUES ÉCOCONCEPTION

UTILISATEUR/INSTALLATEUR Producteur Edilkamin S.p.A. Marque Edilkamin Référence(s) du modèle Cherie Evo 11 Descrizione Poele Granulé bois Fonction de chauffage indirect non Puissance thermique directe 11,4 kW Norme EN 14785 Notified Body Acteco srl (Via Amman 41 ,33084 Cordenons-PN-Italy) NB1880 Combustible Combustible de référence (unique): PM OGC CO NOx PM OGC CO NOx Bois comprimé ayant un taux d'humidité < 12

Respecter les précautions particulières pour le montage, l’installation et l’entretien, indiquées dans le manuel qui accompagne le produit. jusqu'en 01/01/2022 à partir de 01/01/2022

Classe d'efficacité énergétique A+ A+ Selon (EU) 2015/1186 e 2015/1185 BLF =1,45 F5 pas à prendre en consideration Puissance thermique Rendement utile (PCI brut) Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Puissance thermique nominale

nom 11,4 kW ɻ th,nom 91,3 % Puissance thermique minimale (indicative)

min 3,6 kW ɻ th,min 95 % Consommation d'électricité auxiliaire Caractéristique Symbole Valeur Unité non À la puissance thermique nominale

max 0,217 kW non À la puissance thermi

usqu'en 2022 F (2) 7,0 % dal 2022 non non contrôle à distance oui F (3) 1,0 %

usqu'en 2022 F (3) 1,0 % à partir de 2022 contact Nom et adresse du fabricant www.edilkamin.com EDILKAMIN S.p.A. [e-mail] Via Mascagni 7 Directeur général 20045 Lainate (MI) – ITALY Paolo Gusella contrôle de la température de la pièce, avec détecteur de présence contrôle de la température de la pièce, avec détecteur de fenêtre ouverte contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce contrôle de la température de la pièce avec thermostat mécani

contrôle électronique de la température de la pièce contrôle électronique de la température de la pièce et programmateur journalier contrôle électronique de la température de la pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce EXIGENCES D’INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE -

RÉGULATION (EU) 2015/1185 E 2015/1186

Émissions dues au chauffage des locaux à la puissance thermique nominale Émissions dues au chauffage des locaux à la puissance thermique minimale Requis uniquement si le facteur de correction F(2) ou F(3) est appliqué. P = particules, COG = composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote. mg/m3 at 13%O2 mg/m3 at 13%O2 Classe d'efficacité énergétique Caractéristiques pour une utilisation avec le combustible de référence uniquement Rendement utile à la puissance thermique Rendement utile à la puissance thermique minimale (indicatif) Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)11 FRANÇAIS DÉBALLAGE

PRÉPARATION ET DÉBALLAGE

Les matériaux qui composent l’emballage ne sont Les matériaux qui composent l’emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune ni toxiques ni nocifs et ne requièrent donc aucune procédure d’élimination particulière. procédure d’élimination particulière. Le stockage, l’élimination ou, éventuellement, le Le stockage, l’élimination ou, éventuellement, le recyclage sont à la charge de l’utilisateur final recyclage sont à la charge de l’utilisateur final conformément aux lois en vigueur en la matière. conformément aux lois en vigueur en la matière. Effectuer tout déplacement du produit en position verticale à l’aide de moyens appropriés en se conformant aux normes en vigueur en matière de sécurité. Ne pas renverser l’emballage et faire particulièrement attention aux pièces à assembler. INSTALLATEUR Selon le pays de destination, l’emballage peut différer pour des motifs réglementaires et de transport. LES DESSINS SONT FOURNIS À TITRE INDICATIF ; ILS SONT UTILES POUR LE MONTAGE MAIS NE SE RÉFÈRENT PAS TOUJOURS AU MODÈLE SPÉCIFIQUE. DÉFLECTEUR le produit est livré avec le déflecteur non installé. L’insérer comme illustré sur la figure. Le déflecteur est un composant sujet à l’usure. Edilkamin et le revendeur ne sauraient être responsables de la rupture de ce dernier, surtout si elle est accidentelle lors du déplacement.12 FRANÇAIS DÉBALLAGE INSTALLATEUR NE PAS TENTER DE RETIRER LE PRODUIT DE LA PALETTE AVANT D’AVOIR :

• RETIRÉ LA FAÇADE (elle se détache en la soulevant) ;

• DÉVISSÉ LES VIS QUI LA FIXENT À LA FAÇADE. LES DESSINS SONT FOURNIS À TITRE INDICATIF ; ILS SONT UTILES POUR LE MONTAGE MAIS NE SE RÉFÈRENT PAS TOUJOURS AU MODÈLE SPÉCIFIQUE. vis façade vis et plaque à l’arrière13 FRANÇAIS Selon le mode de réception de l’emballage, assembler les flancs avec les vis fournies ou monter sur la structure les flancs déjà assemblés.

1. Enlever le dessus

Soulever le couvercle des granulés pour l’ouvrir. Dévisser les vis indiquées ci-dessous. Déplacer le dessus vers soi pour le faire sortir de son logement et le soulever.

2. Assemblage et montage sur la structure des flancs

Sur chacun des côtés, dévisser les vis de fixation des supports en métal, décrocher le support en métal et l’enlever. vis de fixation des supports en métal support en métal

Pour assembler chacun des deux flancs, il est recommandé de les placer sur le polystyrène moulé et de procéder comme suit. écrou INSTALLATEUR

1. rapprocher et visser les deux flancs (1) et l’épaisseur centrale ;

polystyrène moulé REMARQUE. Il se peut que la courbure des flancs ne coïncide pas parfaitement avec celle des supports. Par conséquent, avant de serrer les vis, forcer manuellement le flanc pour le faire adhérer au support. Ne pas utiliser d’outils afin d’éviter tout risque de rayer le flanc. Une fois que le flanc est positionné correctement, le maintenir en position, puis serrer les vis. Cette étape est également importante afin d’éviter toute interférence avec la porte. épaisseur centrale vis rondelle15 FRANÇAIS

2. Positionner les supports. Visser les vis et, uniquement d’un côté, en dessous et au-dessus, insérer également des

écrous et des rondelles. REMARQUE. Pour mieux se rendre compte de la position, la figure ci-dessous présente les composants à la verticale, mais il est recommandé de toujours travailler à l’horizontale sur le polystyrène moulé. INSTALLATEUR vis écrou support support écrou vis rondelle dentelée noire rondelle dentelée rondelle dentelée noire rondelle dentelée16 FRANÇAIS

3. Positionner le support métallique et visser les vis.

INSTALLATEUR REMARQUE. Il se peut que la courbure des flancs ne coïncide pas parfaitement avec celle des supports. Par conséquent, avant de serrer les vis (V), forcer manuellement le flanc pour le faire adhérer au support. Ne pas utiliser d’outils afin d’éviter tout risque de rayer le flanc. Une fois que le flanc est positionné correctement, le maintenir en position, puis serrer les vis. Cette étape est également importante afin d’éviter toute interférence avec la porte. (V) (V) (V) Veiller à bien encastrer l’épaisseur centrale dans la « découpe » du support en métal. épaisseur centrale « découpe » du support en métal17 FRANÇAIS Fixer ensuite le flanc assemblé avec le support en métal à la structure (dans les fentes) et revisser les vis de fixation des supports en métal.

vis de fixation des supports en métal INSTALLATEUR

3. Assemblage et montage du dessus

Poser les applications en fonte dans la partie supérieure du dessus et les visser depuis le dessous, comme illustré sur la figure. Poser ensuite le dessus et le visser à la structure de la même manière qu’au point 1. vis vis vis18 FRANÇAIS

REVÊTEMENT EN CÉRAMIQUE

INSTALLATEUR Selon le mode de réception de l’emballage, assembler les flancs avec les vis fournies ou monter sur la structure les flancs déjà assemblés.

1. Enlever le dessus

Soulever le couvercle des granulés pour l’ouvrir. Dévisser les vis indiquées ci-dessous. Déplacer le dessus vers soi pour le faire sortir de son logement et le soulever.

2. Assemblage et montage sur la structure des flancs

Sur chacun des côtés, dévisser les vis de fixation des supports en métal, décrocher le support en métal et l’enlever. vis de fixation des supports en métal support en métal vis19 FRANÇAIS

REVÊTEMENT EN CÉRAMIQUE

Pour assembler chacun des deux flancs, il est recommandé de les placer sur le polystyrène moulé et de procéder comme suit. INSTALLATEUR

Rapprocher les deux flancs en céramique (1) polystyrène moulé Placer les supports de réglage sur la céramique et les visser sans serrer les vis. support de réglage (c) support de réglage (c) vite tête hexag. M4x10 (b) rondelle D5 (a)20 FRANÇAIS

REVÊTEMENT EN CÉRAMIQUE

INSTALLATEUR Poser sur les céramiques le support en métal assemblé auparavant avec l’équerre et visser, sans serrer, à l’aide des vis et des rondelles fournies, comme le montre la figure ci-dessous. La position correcte est la coïncidence entre le profil du support et le support en métal. Serrer les vis qui fixent les supports au profil métallique * support en métal Placer l’équerre avec l’écrou cage sur le support en métal et la fixer avec la vis M4,2x9,5 fournie. Le dessin montre le flanc gauche (pour l’emplacement de l’équerre de réglage). support en métal vite tête hexag. M4x10 (b) rondelle D5 (a) Vis 4,2x9,5 (d) *21 FRANÇAIS Avant de serrer les vis, pour chacune des deux céramiques (dessus et dessous) : placer le gabarit de montage des flancs en céramique ; Les distances entre le support en métal et la céramique doivent être respectées conformément au dessin (60 et 70 mm). La mesure de 70 mm peut être également repérée par la position du gabarit.

REVÊTEMENT EN CÉRAMIQUE

INSTALLATEUR gabarit Ne pas forcer le pas de vis dans la douille taraudée pour éviter qu’il ne se casse.22 FRANÇAIS

REVÊTEMENT EN CÉRAMIQUE

Fixer ensuite le flanc assemblé avec le support en métal à la structure (dans les fentes) et revisser les vis de fixation des supports en métal. INSTALLATEUR vis de fixation des supports en métal

Les supports permettent un réglage intérieur/extérieur. Les fentes permettent un réglage avant/arrière dans la partie supérieure. Les équerres permettent un réglage avant/arrière dans la partie inférieure. La vis de réglage sur l’équerre sert à fixer le flanc et à régler encore la position. support équerre support fentes23 FRANÇAIS

3. Assemblage et montage du dessus

Poser les applications en céramique dans la partie supérieure du dessus et les visser depuis le dessous, comme illustré sur la figure. Poser ensuite le dessus et le visser à la structure de la même manière qu’au point 1. vis vis vis24 FRANÇAIS

1. Enlever le dessus

Soulever le couvercle des granulés pour l’ouvrir. Dévisser les vis indiquées ci-dessous. Déplacer le dessus vers soi pour le faire sortir de son logement et le soulever.

2. Assemblage et montage sur la structure des flancs

Sur chacun des côtés, dévisser les vis de fixation des supports en métal, décrocher le support en métal et l’enlever. Le support ne sera pas utilisé. vis de fixation des supports en métal support en métal vis25 FRANÇAIS

REVÊTEMENT EN PIERRE

INSTALLATEUR Fixer ensuite le flanc assemblé avec le support en métal à la structure (dans les fentes) et revisser les vis de fixation des supports en métal. vis de fixation des supports en métal

3. Assemblage et montage du dessus

Poser les applications en fonte dans la partie supérieure du dessus et les visser depuis le dessous, comme illustré sur la figure. Poser ensuite le dessus et le visser à la structure de la même manière qu’au point 1. vis vis vis26 FRANÇAIS INSTALLATION INSTALLATEUR

Ne pas oublier que : Ne pas oublier que :

l’installation doit être effectuée par du personnel l’installation doit être effectuée par du personnel qualifié ; qualifié ;

en cas d’installation dans une copropriété, il en cas d’installation dans une copropriété, il est nécessaire d’obtenir l’accord préalable de est nécessaire d’obtenir l’accord préalable de l’administrateur ; l’administrateur ;

en cas d’installation dans des locaux publics, en cas d’installation dans des locaux publics, vérifier et respecter les réglementations locales vérifier et respecter les réglementations locales pour ces installations. pour ces installations. Les indications générales suivantes ne sauraient ni Les indications générales suivantes ne sauraient ni remplacer le contrôle des normes locales ni impliquer remplacer le contrôle des normes locales ni impliquer la responsabilité de l’installateur. la responsabilité de l’installateur. Contrôle de la conformité de la pièce d’installation

• Le volume de la pièce doit être supérieur à 30 m

• Le sol doit pouvoir supporter le poids du produit et des accessoires* (voir la remarque du paragraphe sur la protection contre la chaleur).

• Mettre le produit à niveau.

• En Italie, conformément à la norme UNI 10683, l’installation est admise également dans une chambre à coucher ou dans des locaux en présence d’un autre équipement de prélèvement d’air de combustion de ce même local, à condition que la prise d’air soit raccordée à l’extérieur.

• Ne pas installer dans des locaux exposés à un risque d’incendie ou d’explosion.

• En Italie, contrôler les compatibilités conformément aux normes UNI 10683 et UNI 7129 en présence de produits à gaz. Protection contre la chaleur et distances de sécurité Toutes les surfaces du bâtiment à proximité du produit doivent être protégées contre la surchauffe. Les mesures d’isolation à adopter dépendent du type de surfaces. Le produit doit être installé conformément aux conditions de sécurité suivantes : - distance minimum sur les côtés de 15 cm et à l’arrière de 10 cm par rapport aux matériaux inflammables ; - aucun matériau inflammable ne peut être placé à moins de 80 cm devant le poêle. En cas d’installation avec une cloison en bois ou autre matériau inflammable, il faut isoler de façon appropriée le conduit d’évacuation des fumées. En cas d’installation sur un sol en matériau inflammable et/ou combustible ou dont la capacité de charge est insuffisante*, il est conseillé de positionner le produit sur une plaque en acier ou en verre afin de répartir la charge. Demander le kit en option au revendeur. Remarques sur l’emplacement du produit Le produit est conçu pour fonctionner dans toutes les conditions climatiques. En cas de conditions particulières, par exemple de vent fort, des systèmes de sécurité peuvent se déclencher et entraîner l’extinction du produit. Contacter le centre d’assistance technique (CAT) agréé Edilkamin. REMARQUE Le diamètre de la sortie des fumées n’est pas le diamètre du système de cheminée. Le système de cheminée doit être dimensionné conformément aux normes nationales et locales. Notamment (liste non exhaustive), se reporter aux normes EN 13384, EN 1443, EN 1856, EN 1457 et à toutes les normes locales.27 FRANÇAIS INSTALLATION INSTALLATEUR

Conduit de fumée, conduit de cheminée Conduit de fumée, conduit de cheminée et mitron et mitron

Ce chapitre a été rédigé conformément aux normes européennes EN 13384, EN 1443, EN 1856 et EN 1457. L’installateur doit tenir compte de ces normes ainsi que de toute autre norme locale éventuelle. Le présent manuel ne saurait en aucun cas remplacer les normes en vigueur. Le produit doit être raccordé à un système adéquat d’évacuation des fumées en mesure d’évacuer en toute sécurité les fumées produites par la combustion. Avant la mise en place du produit, l’installateur doit s’assurer de la conformité du conduit de cheminée.

CHEMINÉE CHEMINÉE Le conduit de fumée (conduit qui raccorde la bouche (conduit qui raccorde la bouche de sortie des fumées du foyer à l’entrée du conduit de de sortie des fumées du foyer à l’entrée du conduit de cheminée) cheminée) et le conduit de cheminée doivent, en plus des autres prescriptions prévues par les normes, en règle générale :

• recevoir l’évacuation d’un seul produit (l’évacuation de plusieurs produits en même temps est interdite)* ; dans certains pays, il existe des règlements spécifiques, il appartient à l’installation d’évaluer la conformité aux règlements locaux ;

• se développer surtout dans le sens vertical ;

• ne présenter aucun segment en contre-pente ;

• présenter une section interne de préférence circulaire et, quoi qu’il en soit, avec un rapport inférieur à 1,5 entre les côtés ;

• finir sur le toit par une cheminée appropriée. L’évacuation murale directe ou vers des espaces clos, même à l’air libre, est interdite ;

• être réalisés à partir de matériaux caractérisés par une classe de réaction au feu A1 conformément à la norme UNI EN 13501 ou à une norme nationale équivalente ;

• être dûment certifiés avec, s’ils sont en métal, une plaque de cheminée adéquate ;

• conserver la section initiale ou la modifier uniquement au-dessus de la sortie du produit et non pas le long du conduit de cheminée.

Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de cheminée

• ne peut pas être en matériau métallique flexible ;

• doit être isolé s’il passe dans des espaces non chauffés ou à l’extérieur ;

• ne doit pas traverser des espaces où l’installation de générateurs de chaleur à combustion est interdite, ou bien des espaces exposés à un risque d’incendie ou impossibles à contrôler ;

• doit permettre la récupération de la suie et doit pouvoir faire l’objet de contrôles ;

• doit, en règle générale, présenter 3 coudes maximum avec un angle maximal de 90° ; l’évaluation incombe au technicien qui procède au dimensionnement ;

• en règle générale, l’éventuel segment horizontal peut avoir une longueur maximale/moyenne de 3 mètres en fonction du tirage. Il faut tenir compte quoi qu’il en soit du fait que les segments longs favorisent l’accumulation de la saleté et qu’ils sont plus difficiles à nettoyer. L’évaluation incombe au technicien qui procède au dimensionnement. Éviter l’infiltration d’eau de condensation par le conduit de cheminée. Monter éventuellement un anneau anticondensation : demandez à votre ramoneur. Les dommages causés par l’eau de condensation sont exclus de la garantie.

Dans certains pays, dans des conditions particulières, les installations en conduit de cheminée multiple sont admises. Selon les réglementations régionales, d’autres installations de sécurité sont nécessaires en cas de raccordement à des conduits de cheminée multiples. Votre ramoneur/ technicien pourra vous fournir de plus amples informations.28 FRANÇAIS INSTALLATION INSTALLATEUR

LE CONDUIT DE CHEMINÉE

LE CONDUIT DE CHEMINÉE : Outre les prescriptions générales valables pour le conduit de fumée et le conduit de cheminée, le conduit de cheminée

• ne doit servir qu’à l’évacuation des fumées ;

• doit être correctement dimensionné pour satisfaire l’évacuation des fumées (EN 13384-1 par exemple) ;

• doit être de préférence isolé, en acier avec section interne circulaire. Si cette section est rectangulaire, le rayon des arêtes ne doit pas être inférieur à 20 mm et le rapport entre les dimensions internes doit être inférieur à 1,5 ;

• doit présenter normalement une hauteur minimale de 1,5 mètre ;

• doit garder une section constante ;

• doit être imperméable et thermiquement isolé pour garantir le tirage ;

• doit prévoir de préférence une chambre de récupération des granulés non brûlés et de toute éventuelle condensation ;

• doit être propre s’il n’est pas neuf afin d’éviter tout risque d’incendie ;

• il est généralement conseillé de tuber le conduit de cheminée si son diamètre dépasse 150 mm. L’évaluation incombe au technicien qui procède au dimensionnement.

SYSTÈME TUBÉ : Outre les prescriptions générales valables pour le conduit de fumée et le conduit de cheminée, le système tubé :

• doit fonctionner sous pression négative ;

• doit pouvoir être inspecté ;

• doit respecter les indications locales. LE MITRON LE MITRON

• doit être antivent ;

• doit présenter une section interne équivalente à celle du conduit de cheminée et une section de passage des fumées en sortie équivalente à deux fois la section interne du conduit de cheminée ;

• en cas de conduits de cheminée accouplés (et espacés l’un de l’autre d’au moins 2 m), le mitron qui reçoit l’évacuation du produit à combustible solide ou celui du plan le plus haut doit surmonter l’autre d’au moins 50 cm ;

• doit dépasser la zone de reflux (en Italie, la norme de référence est la norme UNI 10683, point 6.5.8) ;

• doit permettre l’entretien de la cheminée.

PRISE D’AIR EXTÉRIEURE

Nous conseillons généralement deux méthodes alternatives pour garantir l’afflux d’air nécessaire pour la combustion. Prise d’air indirecte Prévoir au sol une prise d’air d’une surface utile (sans compter les grilles ou autres dispositifs de protection) d’au moins 80 cm

(diamètre de 10 cm). Nous conseillons, afin d’éviter les courants d’air, de prévoir la prise d’air à l’arrière du poêle ou derrière un radiateur. Nous conseillons de ne rien disposer face au produit de manière à éviter tout courant d’air gênant. Prise d’air directe Prévoir une prise d’air, d’une section utile (sans grilles ou autres dispositifs de protection) au moins égale à la section du trou d’entrée d’air à l’arrière du produit. Évaluer le diamètre en fonction des pertes de charge. Raccorder la prise d’air à l’orifice à l’aide d’un tuyau pouvant également être flexible. Augmenter le diamètre du tuyau si celui-ci n’est pas lisse : en évaluer les pertes de charge. Nous conseillons de ne pas dépasser 5 mètres et de n’effectuer pas plus de 3 coudes en fonction du tirage du conduit de cheminée. Le flux d’air peut provenir d’une pièce située à proximité à condition que :

• le flux ne rencontre aucun obstacle en passant à travers des ouvertures permanentes communiquant avec l’extérieur ;

• le local adjacent à la pièce d’installation du produit ne soit pas en dépression par rapport au milieu extérieur ;

• la pièce adjacente ne serve pas de garage, de salle de bains, de chambre à coucher ni à des activités présentant un risque d’incendie ;

• la pièce adjacente ne soit pas un espace commun de l’immeuble. En Italie, la norme UNI 10683 indique que la ventilation est suffisante même si le maintien de la différence de pression entre milieu extérieur et milieu intérieur inférieure ou égale à 4 Pa (norme UNI EN 13384- 1 par exemple) est garanti. L’installateur qui délivre la déclaration de conformité est responsable de ces conditions.29 FRANÇAIS

VÉRIFICATION DU BRANCHEMENT

ÉLECTRIQUE (placer la prise de courant dans un endroit facilement accessible) Le poêle est livré avec un cordon d’alimentation à brancher sur une prise secteur 230 V 50 Hz, équipée de préférence d’un interrupteur magnétothermique. Les variations de tension supérieures à 10 % peuvent compromettre le fonctionnement du poêle. L’installation électrique doit être aux normes. Vérifier notamment l’efficacité du circuit de mise à la terre. Un circuit de mise à la terre inefficace provoque un dysfonctionnement dont la société Edilkamin ne saurait être tenue responsable. La ligne d’alimentation doit avoir une section adaptée à la puissance de l’appareil. Le cordon d’alimentation électrique ne doit pas entrer en contact avec les tuyaux d’évacuation ou avec d’autres parties chaudes du poêle. Mettre le poêle sous tension en déplaçant l’interrupteur de la position 0 à la position 1. Un fusible 4A est inséré sur la prise avec interrupteur située à l’arrière du poêle. INSTALLATION interrupteur logement du fusible alimentation électrique INSTALLATEUR Dans certains pays, il existe des règlements spécifiques. Il appartient à l’installateur d’évaluer la conformité aux règlements locaux. L’évaluation incombe au technicien qui procède au dimensionnement. RACCORDEMENTS ÉLECTRIQUES OPTIONNELS Le produit (en retirant le flanc droit) est pourvu d’un bornier auquel l’installateur peut raccorder une sonde domotique ou une sonde d’ambiance O.T.A. pour les versions canalisées. Le nombre de sondes pouvant être raccordées correspond au nombre de ventilateurs pouvant être canalisés. 1-2 3-4 5-6 sonde d’ambiance canalisation 3 sonde d’ambiance canalisation 2 AUX bornier30 FRANÇAIS INSTALLATION INSTALLATEUR CANALISATION DE L’AIR de chauffage : CANALISATION DE L’AIR de chauffage :

Cherie 9 Cherie 9 prévoit la possibilité d’une prévoit la possibilité d’une canalisation à l’arrière. canalisation à l’arrière.

Cherie 11 Cherie 11 prévoit la possibilité de deux prévoit la possibilité de deux canalisations à l’arrière. canalisations à l’arrière. En l’absence de canalisation, pour obtenir la En l’absence de canalisation, pour obtenir la puissance maximale, il est conseillé d’acheter le kit puissance maximale, il est conseillé d’acheter le kit déviateur d’air (A) du catalogue. déviateur d’air (A) du catalogue. Pour canaliser l’air chaud sortant de l’arrière, Pour canaliser l’air chaud sortant de l’arrière, certaines options sont disponibles chez le revendeur. certaines options sont disponibles chez le revendeur. Le réglage est décrit au paragraphe « Instructions Le réglage est décrit au paragraphe « Instructions d’utilisation ». d’utilisation ». La longueur de la canalisation et la température de sortie de la bouche dépendent des conditions d’utilisation et d’installation. Nous conseillons de dimensionner le système de canalisation. Il est recommandé d’utiliser uniquement des tuyaux lisses à l’intérieur. (A) (A)31 FRANÇAIS

S’assurer d’avoir lu et compris le contenu de ce S’assurer d’avoir lu et compris le contenu de ce manuel. manuel.

Retirer tous les composants inflammables du Retirer tous les composants inflammables du produit (manuels, étiquettes, etc.). Retirer toutes produit (manuels, étiquettes, etc.). Retirer toutes les étiquettes de la vitre. les étiquettes de la vitre.

S’assurer que le technicien a effectué le premier S’assurer que le technicien a effectué le premier allumage, en effectuant aussi le premier allumage, en effectuant aussi le premier remplissage du réservoir de granulés. remplissage du réservoir de granulés.

CHARGEMENT DES GRANULÉS DANS LE

RÉSERVOIR Pour charger les granulés : Ouvrir la porte de chargement des granulés et verser les granulés. Veiller à éviter tout déversement en dehors du réservoir. Lorsque le poêle est chaud, NE PAS POSER le sac de granulés sur le dessus. Porter un gant adapté pour remplir le poêle durant son fonctionnement, c’est-à-dire lorsqu’il est chaud. Veiller à ne pas toucher le tuyau d’évacuation des fumées lorsqu’il est chaud. COMBUSTIBLE Utiliser des granulés de bois de classe A1 conformes Utiliser des granulés de bois de classe A1 conformes à la norme UNI EN ISO 17225-2 ou aux normes locales à la norme UNI EN ISO 17225-2 ou aux normes locales analogues, et dotés des caractéristiques suivantes : analogues, et dotés des caractéristiques suivantes : diamètre 6 mm ; diamètre 6 mm ; longueur 3-4 cm ; longueur 3-4 cm ; humidité <10 %. humidité <10 %. Respecter l’environnement et la sécurité, NE PAS Respecter l’environnement et la sécurité, NE PAS brûler le plastique, le bois peint, le charbon, les brûler le plastique, le bois peint, le charbon, les déchets d’écorce. déchets d’écorce. Ne pas se servir du poêle comme d’un incinérateur. Ne pas se servir du poêle comme d’un incinérateur. Attention L’utilisation d’un combustible différent peut endommager le produit. DILATATIONS Comme tous les produits, le poêle à bois chauffe et refroidit au cours des différentes phases. Cela entraîne des dilatations normales. Ces dilatations peuvent entraîner de légers bruits de mise en place, qui ne constituent pas un motif de réclamation. ODEURS Lors des premiers allumages, l’appareil peut dégager de légères odeurs de peinture qui disparaîtront rapidement. Le produit peut être mis en service uniquement après le montage des revêtements. N’alimenter l’appareil en granulés qu’une fois son assemblage terminé et ses revêtements mis en place. Dans le cas contraire, des parties électriques sous tension pourraient demeurer accessibles.

• Vérifier d’avoir fermé le réservoir. Un interrupteur arrête la chute des granulés dans le cas où il resterait ouvert. *32 FRANÇAIS

Mode Grandeurs configurables MANUEL • Niveau de puissance

• Niveau de ventilation (les ventilateurs, si plusieurs sont présents, sont réglables sépa- rément)* AUTOMA- TIQUE

• Température ambiante sou- haitée

• Niveau de ventilation* PROG. CHRONO

• Température ambiante sou- haitée, sélectionnée parmi les jours de la semaine

• Niveau de ventilation*

• en réduisant la ventilation, le produit peut aussi moduler automatiquement la puissance pour maintenir le rendement maximal et éviter toute surchauffe. Une fonction de sécurité est prévue en cas de besoin : si pour des raisons d’utilisation ou d'installation, la ventilation définie ne permet pas la dissipation nécessaire de la chaleur, la ventilation démarre automatiquement au maximum. Le produit est également doté des fonctions supplémentaires suivantes. Fonction Modes d’acti- vation Description Stand-By automatique Prog.chrono Le produit s’éteint lorsque la tempé- rature souhaitée est atteinte et se rallume lorsque la température des- cend RELAX (non pré- vue pour certains types de produits) manuel automatique Prog.chrono Permet le fonc- tionnement par convection naturelle (ventilation éteinte) en réduisant la puissance EASY TIMER manuel automatique Permet de program- mer l’extinction/ l’allumage au bout d’un nombre d’heures donné (maximum 12 heures)33 FRANÇAIS INTERFACE En alternative, le produit peut être géré comme suit

• RADIOCOMMANDE Bluetooth : utile pour toutes les fonctions, à proximité du produit

• APP The Mind T« M®Ä : utile pour toutes les fonctionnalités à la maison avec une connexion directe, ou hors de la maison avec une connexion internet et un enregistrement En cas de besoin, certaines fonctions peuvent également être gérées via :

• SAVE PANEL : présent sur le produit T« M®Ä Avec l’achat d’une option supplémentaire Edilkamin :

Un domino à basse tension dédié est présent sur le pro- duit (accessible en retirant le revêtement, avec le cou- rant électrique coupé et uniquement par des techniciens habilités) -Borne 1-2 = entrée ambiance zone 3 = sonde ou thermostat de la zone correspondante -Borne 3-4 = entrée ambiance zone 2 = sonde ou thermostat de la zone correspondante -Borne 5-6 = entrée domotique = combinateur télépho- nique commercial ou On-Off à distance ou Thermostat. Thermostat sur contact domotique Thermostat à la place de la sonde d’ambiance sur la carte électronique ACTION Le produit s’allume/s'éteint sans modulations. le produit module, va en stand-by et s’allume/s'éteint exemple borne de raccordement exemple REMARQUE : Les branchements doivent être effectués par un personnel qualifié, avec le courant coupé. Infos supplémentaires pour installateurs sur le site. En cas de connexion de sondes ou de thermostats sur les entrées ambiance, les paramètres correspondants doivent être configurés dans le Menu techniq de l’appareil. Il existe deux modes de fonctionnement possibles. L’installateur pourra vous aider dans le choix en fonction de vos besoins :35 FRANÇAIS

INSTRUCTIONS D’UTILISATION : RADIOCOMMANDE

UTILISATEUR AIRKARE RELAX RADIOCOMMANDELa radiocommande est dotée de fonctions prévues pour trois profils différents :• UTILISATEUR DU PRODUIT (opérations non couvertes par password) ;• INSTALLATEUR (opérations avec password dédié, car d’éventuelles erreurs peuvent compromettre le fonctionnement et la SÉCURITÉ du produit) ;• CAT centre d’assistance technique Edilkamin (opérations avec password dédié, car d’éventuelles erreurs peuvent compromettre le fonctionnement et la SÉCURITÉ du produit).Lors du premier allumage , si la langue n’a pas été définie, la page-écran de configuration de la langue apparaît sur le côté. Choisir la langue à l’aide des touches +/- et confirmer la sélection à l’aide de la touche OK. ÉCONOMIE D’ÉNERGIE DE LA RADIOCOMMANDEAprès 20 s d’inactivité, le rétroéclairage diminue et au bout de 10 s supplémentaires, le panneau d’affichage s’éteint. À la pression d’une touche quelconque lorsque le panneau d’affichage est allumé, le compteur est réinitialisé. À la pression d’une touche quelconque lorsque le panneau d’affichage est éteint, le panneau d’affichage et le rétroéclairage s’allument et le compteur est réinitialisé.Cette indication ne concerne que la radiocommande et non pas la situation du produit.Les piles de la radiocommande durent un an en cas d’utilisation normale. Cette durée est indicative. Ni Edilkamin ni le revendeur ne pourront considérer l’usure de la pile comme un défaut du produit. PROG.CHRONO programmateur horaire EASY TIMER MENU CONFIRMATION OK UTILISATEUR DIMINUTION AUGMENTATION

SUPPORT MURAL Caractéristiques : Module émetteur-récepteur RF fréquence 2,4 GHz - Alimentation recommandée par 3 piles style AA de 1,5 V CC (capacité d’au moins 1 600 mAh). Il existe un risque d’explosion si les piles sont remplacées par un autre type non approprié.36 FRANÇAIS Communication Bluetooth présente entre le produit et la carte. En l’absence de communication, le symbole disparaît. Allumé uniquement si les piles sont déchargées. Symbole de maintenance nécessaire. Apparaît après un certain nombre d’heures de fonctionnement. Sur certains modèles, le symbole peut être lié à un problème de fusible sur la carte. Contacter dans tous les cas le CAT. La fonction correspondante est active (Relax – airKare – Easy Timer – Prog.Chrono). Les fonctions Easy Timer et Prog.Chrono ne peuvent pas être activées simultanément. Voyant de réserve. S’allume si la fonction est activée. Les flèches s’allument séquentiellement pour indiquer qu’il est nécessaire de remplir le réservoir. Présence de flamme et puissance du poêle Température ambiante relevée Température ambiante souhaitée UTILISATEUR

Affichage de l’état du ou des ventilateurs. Si le produit n’est pas encore chaud, aucun symbole n’est affiché. Jours de la semaine et barre d’horaire. Apparaissent uniquement si le prog.chrono est activé. Barre inférieure pour « Programmation Horaire Hebdomadaire » et « Messages ». Numéro de réglage. Paramétrage des différents réglages : température, puissance, vitesse du ventilateur. Mode Automatique ou Manuel : la puissance du produit air dépend de la température ambiante ou est configurée par l’utilisateur. Indique que le produit s’est éteint car il a atteint l’objectif avec le mode veille activé. N’indique PAS que la fonction est activée. VENTILATEUR ÉTEINT : VITESSE 1 VITESSE 2 VITESSE 3 VITESSE 4 VITESSE 5 AUTOMATIQUE Réglage. Indique que la radiocommande est en mode réglage. Dans la barre inférieure figure la valeur à régler.38 FRANÇAIS

L’allumage et l’extinction demandent quelques minutes, au cours desquelles la flamme doit apparaître ou s’éteindre. Laisser faire sans intervenir. Lors de l’extinction, le panneau d’affichage « EXTINCTION ». Si la programmation horaire est active, la barre d'état affiche alternativement (3 secondes) l'état et la programmation : Pendant l’allumage, le panneau d’affichage affiche l’état (NETTOYAGE, ALLUMAGE, etc.) La touche ON/OFF permet de lancer manuellement la phase d’allumage ou d’extinction. EXTINCTION39 FRANÇAIS

INSTRUCTIONS D’UTILISATION

UTILISATEUR En AUTOMATIQUE : Paramétrage de la température ambiante (lue par radiocommande, qui doit être dans le local où le produit est installé). AUTOMATIQUE MANUEL En MANUEL : Paramétrage de la puissance Modifier le niveau de puissance (indiqué par le symbole de la flamme) à l’aide des touches « + » et

Exemple : on appuie sur une touche et le panneau d’affichage s’allume, puis on appuie sur la touche symbole « flamme » Le réglage se confirme avec la touche ou en attendant 5” sans appuyer sur aucune touche. Après confirmation, la mention SET cesse de clignoter. Configuration AUTOMATIQUE et MANUELLE Appuyer sur la touche AUTO/MAN pour passer du mode manuel au mode automatique et vice-versa. Modifier la température souhaitée à l’aide des touches « + » et « - ». Exemple : on appuie sur une touche et le panneau d’affichage s’allume, puis on appuie sur la touche REMARQUE : Avec la fonction Prog.Chrono désactivée il n’est pas possible de régler la température ou la puissance.40 FRANÇAIS

Le paramétrage est possible avec le produit en marche ou à l’arrêt. Si le rétroéclairage est éteint, appuyer sur n’importe quelle touche pour l’activer. En appuyant ensuite sur la touche ou SET clignote et l'indication du numéro de ventilateur en cours de modification (F1) apparaît à la place de Set T° Ambiante. Il est possible d’augmenter avec ou de diminuer avec la vitesse du ventilateur dans cet ordre : 1 -2 - 3 - 4 - 5 - AUTO -pour le ventilateur avant (1) OFF-1-2-3-4-5- AUTO pour les ventilateurs canalisés (2 et 3) avec touche avec touche Confirmer le paramétrage à l’aide de la touche pour passer au ventilateur suivant, si présent (uniquement pour les versions canalisées PLUS) ou dans le cas contraire, quitter le paramétrage du ventilateur. La mention SET cesse de clignoter. Attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage du ventilateur. La mention SET cesse de clignoter.41 FRANÇAIS

INSTRUCTIONS D’UTILISATION

UTILISATEUR Confirmer le paramétrage à l’aide de la touche pour passer au ventilateur suivant, si présent, ou quitter le paramétrage du ventilateur. La mention SET cesse de clignoter. En alternative, attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage du ventilateur. Appuyer sur la touche pour confirmer et passer au ventilateur suivant (Fan 3), si présent. Attendre 5 s sans appuyer sur aucune touche pour revenir à l’écran initial avec le réglage modifié. Appuyer sur la touche pour confirmer et passer au ventilateur suivant (Fan 2), si présent. Appuyer sur la touche ou pour modifier la vitesse du ventilateur.42 FRANÇAIS

SET T° AMBIANTE ZONES 2 ET 3 CANALISÉES Le paramétrage est possible uniquement pour les poêles à air canalisés. Si une ou deux sondes d’ambiance en option ont été raccordées et activées, il est possible de paramétrer le set t° ambiante correspondant et visualiser la température ambiante. Après avoir paramétré la température ambiante d’installation (ou avec la puissance ambiante en mode manuel), attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage. La mention SET cesse de clignoter. Autrement, en confirmant à l’aide de la touche OK, il est possible de paramétrer le Set T° Ambiante de la zone 2 (si une sonde est présente et active) indiqué dans la barre inférieure. Appuyer sur OK pour passer à la zone suivante (zone 3), si présente, ou pour quitter.43 FRANÇAIS

INSTRUCTIONS D’UTILISATION

- FONCTION RELAX Fonctionnement par convection naturelle (sans ventilation) avec limitation automatique de la puissance. Fonction activable dans tous les modes : automatique, manuel ou prog.chrono. Appuyer de façon prolongée sur la touche pour activer la fonction Relax. L’activation sur le panneau d’affichage est indiquée par la flèche correspondant à la touche Relax La pression prolongée de la touche permet également de désactiver la fonction. Le produit réduit la puissance et éteint la ventilation au bout de quelques minutes. REMARQUE : Lorsque la fonction Relax est activée, il n’est pas possible d’augmenter la puissance à P5. UTILISATEUR - FONCTION AIRKARE La fonction est prévue de série sur certains modèles et en option sur d’autres, vérifier le modèle en possession. L’activation de la fonction, si disponible, est possible avec le poêle allumé ou éteint, dans tous les modes (sauf en alarme). Pour activer ou désactiver la fonction airKare, appuyer sur la touche dédiée L’activation sur le panneau d’affichage est indiquée par la flèche correspondant à la touche airKare.44 FRANÇAIS

INSTRUCTIONS D’UTILISATION

UTILISATEUR - FONCTION EASY TIMER (extinction et allumage retardé) Cette fonction permet l’extinction/allumage du produit au bout d’un certain nombre d’heures programmables à compter de l’activation de la fonction. Cette fonction est utile par exemple pour éteindre/ allumer le produit au bout de quelques heures après être parti se coucher (maximum 12 heures plus tard). Pour activer la fonction Easy Timer, appuyer sur la touche dédiée En activant la fonction Easy Timer lorsque le produit est allumé, il est possible de paramétrer l’heure d’extinction par tranches de ½ heure. En activant la fonction Easy Timer lorsque le produit est éteint, l’utilisateur paramètre l’heure d’allumage. Avec la touche OK ou au bout de 5 s sans appuyer sur aucune touche, le compte à rebours démarre par tranches de 5 minutes. Pour désactiver la fonction Easy Timer, appuyer de nouveau sur la touche dédiée. Sur le panneau d’affichage, la flèche au-dessus de la touche et le compte à rebours disparaissent. Pour modifier la minuterie avant l’extinction ou l’allu- mage, il est nécessaire de désactiver la fonction, puis de paramétrer à nouveau. La barre continue d’afficher le compte à rebours qui diminue jusqu’à ce que le produit s’éteigne ou s’allume. Par exemple : Allumage paramétré dans 1/2 heure. 15:01 15h01 15h31 15:01 15:0145 FRANÇAIS

INSTRUCTIONS D’UTILISATION

UTILISATEUR PROG.CHRONO Après avoir paramétré les horaires, les températures ou la puissance dans le MENU du PROG.CHRONO, si le produit se trouve en mode automatique, le Prog.Chrono travaille avec la température ambiante, dans le cas contraire avec la puissance. Appuyer sur la touche pour passer de Prog. Chrono avec température à Chrono avec puissance et vice versa. Appuyer brièvement sur la touche pour activer ou désactiver le Prog.Chrono (pré–programmé sur l’APP ou la Radiocommande). REMARQUE Prog.Chrono se programme depuis le MENU. La touche Prog.Chrono sert uniquement à activer/désacti- ver la fonction.46 FRANÇAIS

INSTRUCTIONS D’UTILISATION

- MENU Appuyer sur la touche pour faire apparaître la première rubrique du Menu. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche Les rubriques du menu sont, dans l’ordre : STAND-BY CHARGE PELLET PROG.CHRONO

DATE-HEURE LANGUE Les fonctions suivantes ne sont utiles qu’après indications du technicien. Leur explication complète n’est donc pas pré- sente dans ce document PANNEAU D'AFFICHAGE INFO

Le numéro du réglage indique le numéro progressif de la rubrique du menu, tandis que la barre d’état affiche en grands caractères la description de la rubrique du menu. REMARQUE L’ordre des rubriques pourrait varier en fonction des versions. Pour quitter le menu, appuyer sur UTILISATEUR

RÉGLAGE À la fin de l’installation et de la mise en service, il est recommandé de voir avec le technicien toutes les opérations quotidiennes et les documents utiles.47 FRANÇAIS UTILISATEUR

INSTRUCTIONS D’UTILISATION

STAND-BY Lorsque la fonction Stand-by (Veille) est activée, en mode automatique et prog.chrono, le produit s’éteint une fois que la température souhaitée a été atteinte et se rallume lorsque la température ambiante descend en dessous de celle souhaitée. Lorsque la fonction Stand-by est désactivée, le produit, après avoir atteint la température souhaitée, module jusqu’à la puissance minimale. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche Après avoir accédé à la fonction Stand-by, le panneau d’affichage affiche sur la première ligne de la barre d’état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle (OFF si désactivée, ON si activée). À l’aide des touches et , il est possible de modifier la valeur de Off (fonction désactivée) à On (activée). Confirmer en appuyant sur la touche . La pression de la touche avec la valeur ON active la fonction et le panneau d’affichage propose de choisir combien de minutes doivent passer avant le passage en extinction par le stand by. (p. ex. 5 minutes) À l’aide des touches et , il est possible de modifier le délai. Confirmer en appuyant sur la touche Appuyer sur la touche pour revenir automati- quement au premier niveau.48 FRANÇAIS UTILISATEUR Une fois dans la fonction CHARGE PELLET , le panneau d’affichage affiche sur la première ligne de la barre d'état le nom de la fonction et sur la deuxième la valeur actuelle (OFF si elle est désactivée, ON si elle est activée). À l’aide des touches et ,il est possible de modifier la valeur de Off (fonction désactivée) à On (activée) et vice versa. Régler en appuyant sur les touches et

Appuyer sur la touche pour revenir automatique- ment au premier niveau.

INSTRUCTIONS D’UTILISATION

CHARGE PELLET Permet de charger le pellet après le vidage complet du réservoir de pellet. Fonction utile pour le technicien lors du premier allumage. Disponible uniquement dans l’état OFF. En cas de tentative d’activation dans des états autres, l’accès à la fonction n’est pas autorisé. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche - PROG.CHRONO Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche49 FRANÇAIS UTILISATEUR

INSTRUCTIONS D’UTILISATION

Le curseur (rectangulaire) se place sur 00:00. L’heure en haut à droite indique le début de la plage horaire. Avec les touches et , il est possible de faire défiler l’horaire par tranches de demi-heure, en déplaçant le curseur et en visualisant le niveau prédéfini. Sélectionner le jour de la semaine en faisant défiler à l’aide des touches et (la programmation du jour en question s’affiche simultanément) et confirmer avec la touche .

Quand toute la journée est programmée, confirmer avec la touche

BOUTON OK COPIER BOUTON OK COLLER

Avec les touches et , il est possible de modifier les niveaux de température (OFF – T1 et T2) ou de puissance (OFF – P1 et P5). Une fois arrivé à 23:30, il faut revenir en arrière. Si le déplacement est effectué en maintenant enfoncée la touche ou pendant plus de 2”, le niveau précédent est copié sur le suivant avec une fréquence d’1/2h par seconde. La copie du niveau fonctionne également avec des déplacements vers l’arrière.51 FRANÇAIS Appuyer brièvement sur la touche permet de quitter la programmation, mais cette action n’active pas le programme. Pour l’activer, il faut de nouveau appuyer brièvement sur la touche de la page principale.

INSTRUCTIONS D’UTILISATION

Le jour de la semaine copié clignote et il est possible de passer à un autre jour avec et UTILISATEUR REMARQUES Il est possible de forcer l’allumage et l’extinction du produit avec Prog.Chrono activé, en appuyant pendant 2 s sur la touche ON/OFF. Uniquement si la fonction Stand By est activée, le produit s’éteint une fois que la température paramétrée est atteinte. Pour confirmer, appuyer sur la touche52 FRANÇAIS

INSTRUCTIONS D’UTILISATION

UTILISATEUR TEMP. PROG.CHRONO (T1-T2) Paramétrage température pour le prog.chrono T1 – T2 Après avoir accédé à la fonction T1-T2, le panneau d’affichage affiche sur la première ligne de la barre d’état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle de T1. T1 est la température la plus basse, T2 la plus élevée. Passer au paramétrage du réglage T2 à l’aide des touches et . À l’aide des touches et , il est possible de modifier les valeurs et la touche permet de confirmer Appuyer sur la touche pour revenir automatiquement au premier niveau.

T1=25.0°C Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche53 FRANÇAIS UTILISATEUR

INSTRUCTIONS D’UTILISATION

DATE-HEURE Permet de régler la date et l’heure. Les touches et permettent de modifier les heures qui clignotent ensuite et la touche de confirmer Ensuite, les minutes clignotent. Si le produit est connecté au cloud, la date et l’heure peuvent être réglées par Internet. Si le produit est connecté avec un smartphone, il est possible de paramétrer la Date et l’heure avec l’application. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche Après avoir accédé à la fonction Date-Heure, le panneau d’affichage affiche sur la première ligne de la barre d’état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle du premier paramétrage (12/24 heures). Les touches et permettent de passer de 12 à 24 heures Elles permettent de passer à la rubrique HEURE ÉTÉ AUTO (OFF si elle est désactivée, ON si elle est activée) Elles permettent de passer à la rubrique SYNCHRO WEB (OFF si elle est désactivée, ON si elle est activée) la Fin, la rubrique RÉGLAGE HEURE apparaîtra et il sera possible de modifier tout d’abord les heures avec les touches + et – et de confirmer avec la touche Les minutes clignotent ensuite.54 FRANÇAIS LANGUE Permet de choisir la langue de communication. Après avoir accédé à la rubrique du menu Langue, la barre d’état indique sur la première ligne le nom de la fonction et, sur la deuxième, la valeur actuelle (FRANÇAIS). UTILISATEUR

INSTRUCTIONS D’UTILISATION

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche Les touches et permettent de modifier la langue, et la touche de confirmer Appuyer sur la touche pour revenir automatiquement au remier niveau. Les fonctions suivantes ne sont utiles qu’après indications du technicien. Leur explication complète n’est donc pas présente dans ce document55 FRANÇAIS PANNEAU D'AFFICHAGE Il permet de modifier la luminosité du panneau d’affichage et un signal sonore à la pression de touches LUMINOSITÉ ON Indique le pourcentage de rétroéclairage du pan- neau d’affichage. Les touches + et - permettent de passer d’un pour- centage à l’autre et la touche OK de confirmer LUMINOSITÉ STBY Indique le pourcentage de rétroéclairage du panneau d’affichage avant d’entrer en économie d'énergie TEMPS ON Indique le temps pendant lequel le panneau d’affi- chage reste illuminé TEMPS STANDBY Indique le temps pendant lequel le panneau d’affi- chage reste illuminé avant d’entrer en mode écono- mie d'énergie BIP Permet d’activer un signal sonore à la pression des touches (OFF s'il est désactivé et ON s'il est activé)

INFO Lectures à effectuer uniquement à l’aide d’un technicien. Le technicien, qui connaît la signification diagnostique des messages et des valeurs, pourrait vous demander de les lui lire en cas de problèmes. INSTALLATEUR Appuyer sur la touche pour revenir automatiquement au premier niveau. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Pour faire défiler les rubriques du menu, utiliser les touches et57 FRANÇAIS Température des fumées indique la valeur de la température lue à l’intérieur du produit. À lire uniquement sous la direction du Centre d’Assistance Technique Motoréducteur : indique la vitesse définie et lue. Utile pour comprendre les anomalies du moteur qui charge le pellet. À lire uniquement sous la direction du Centre d’Assistance Technique Extracteur : indique la vitesse définie et lue. Utile pour comprendre les anomalies du moteur qui créer une dépression dans la chambre de combustion. À lire uniquement sous la direction du Centre d’Assistance Technique Leonardo : indique la valeur visée définie et lue. À lire uniquement sous la direction du Centre d’Assistance Technique Ventilateur1 : indique la tension en sortie. À lire uniquement sous la direction du Centre d’Assistance Technique Bougie : indique si le composant d’allumage est allumé ou éteint. Utile en phase d’allumage pour comprendre les fonctionnalités. Contact Domotique : indique si ON ou OFF. Utile pour comprendre les fonctionnalités. Signal Radio : indique la puissance du signal en décibel-milliwatt. Valeurs admissibles de 0 à -95dB

INSTRUCTIONS D’UTILISATION

- INFOS (ci-après infos pour INSTALLATEUR) Fournissent des valeurs instantanées sur la situation. INSTALLATEUR58 FRANÇAIS

• la version firmware de la carte électronique (carte base)

• la version firmware du panneau contrôle

• la banque données (associée par les Centres d'Assistance Technique aux produits) À lire uniquement sous la direction du Centre d’Assistance Technique59 FRANÇAIS INSTALLATEUR DONNÉES Les touches et permettent de faire défiler les informations sur l’historique de fonctionnement du produit

INSTRUCTIONS D’UTILISATION

Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et et entrer dans la rubrique avec la touche Appuyer sur la touche pour revenir automatiquement au premier niveau. DONNÉES NBRE ALL.= 236 DONNÉES HEURES TRAV.= 23660 FRANÇAIS INSTALLATEUR

INSTRUCTIONS D’UTILISATION

ALARMES Les touches et permettent de faire défiler les informations sur l’historique de fonctionnement du produit. Lectures à effectuer sous la direction d’un technicien. La signification des sigles se trouve dans le paragraphe dédié Les alarmes sont classées de la plus récente à la plus ancienne. Pour quitter, appuyer sur la touche CAPTEUR PELLET Permet de régler le capteur de niveau de pellet sur ON ou OFF.

Permet de configurer le motoréducteur à cycle continu ou à étapes. À effectuer UNIQUEMENT SOUS LA DIRECTION D’UN TECHNICIEN.

MENU TECHNIQ (uniquement pour TECHNICIENS) Uniquement accessible par un technicien possédant le password (1111). Une fois le password saisi, confirmer avec la touche En accédant avec le password installateur (1111), l’on accède uniquement aux paramètres/réglages installateur : - TAILLE FLAMME

- PARAMÈTRES REMARQUES toute variation inappropriée peut provoquer des blocages du produit Les informations sur la façon d’utiliser ces fonctions, sont à la seule disposition des techniciens dans un espace spécifique du site. Après avoir accédé au Menu Technicien, la première rubrique « TAILLE FLAMME » apparaît. Accéder au paramétrage Taille Flamme à l’aide de la touche et les touches et permettent de modifier la valeur de la correction. Appuyer sur la touche pour revenir automatiquement au premier niveau. - TAILLE DE FLAMME (pour le TECHNICIEN seulement) Dans des conditions correctes d'installation, avec les paramètres Centres d’Assistance correctement réglés, avec un pellet de qualité, l’intensité de la flamme peut être réglée : STANDARD ECO PLUS62 FRANÇAIS

Faire défiler les rubriques du Menu Techniq avec les touches et jusqu'à « Q.TÉ GRANULÉ » Appuyer sur la touche pour entrer dans Q.té granulé (%) et sur les touches et pour modifier la valeur La touche permet de quitter et de revenir au menu Techniq Dans des conditions correctes d'installation, avec les paramètres Centres d’Assistance correctement réglés, avec un pellet de qualité, la charge de pellet peut être réglée : MEDIUM HIGH LOW

INSTALLATEUR - PARAMÈTRES Faire défiler les rubriques du Menu Techniq avec les touches et jusqu'à « PARAMÈTRES ». Appuyer sur la touche pour entrer dans les Paramètres et afficher le premier paramètre. Utiliser et pour faire défiler les paramètres et modifier la valeur avec les touches et Si l’accès au Menu Techniq a été effectué avec le password Installateur, seuls les paramètres installateur apparaissent, sinon, tous les paramètres apparaissent. La touche permet de quitter la modification des paramètres et de revenir au menu Techniq.64 FRANÇAIS

INSTRUCTIONS D’UTILISATION

PARAMÈTRES (ci-après PARAMÈTRES POUR INSTALLATEUR) INSTALLATEUR CAPT. NIVEAU PLT : active ou désactive la possibilité pour le client final d’afficher et de choisir l’état du voyant de réserve du pellet FONCTION AIRKARE : permet de sélectionner SI Airkare et sur quelle dimension de pièce (SMALL , inférieure à 30 m

,ou BIG) ou non actif (OFF) RESET AIRKARE : permet de remettre à zéro les heures trav. d’airKare CANALISATION 2 : permet d’activer la vitesse du ventilateur de canalisation au maximum (ON-OFF) CANALISATION 3permet d’activer la vitesse du ventilateur de canalisation au maximum (ON-OFF) NOMBRE DE VENTILATEURS : active ou désactive la possibilité pour le client final d’actionner le ventilateur, s'il est présent. SIGNAL T°AMBIANT : permet de choisir quelle rubrique le client final lit et règle sur le panneau d’affichage Home. Cela dépend du type d’installation :

• SONDE : sonde d’ambiance, de série sur le produit

• THERMOSTAT : active le thermostat, installable à la place de la sonde ambiante. SIGN.AMB2/CH-EAU : définit la rubrique à activer en fonction du composant connecté.

• NO INPUT : par défaut

• THERMOSTAT SIG. AMB3/CH-EAU/RÉS : définit la rubrique à activer en fonction du composant connecté.

• NO INPUT : par défaut

Permet la correction de la lecture de cer- taines sondes de température. À effectuer UNI- QUEMENT SOUS LA DIRECTION D’UN TECHNICIEN.

SAVE PANEL (PANNEAU) SAVE PANEL peut remédier à l’absence temporaire de radiocommande ou de smartphone, ou autre gestion du produit. Il permet de commander le produit en agissant sur les touches. Lorsque la radiocommande ou le smartphone rétablit la connexion et envoie une commande au produit, le contrôle du produit revient à la radiocommande ou au smartphone. L’affichage de l’écran est présent UNIQUEMENT si le contrôle du produit est effectué depuis SAVE PANEL. FONCTIONS Pour allumer lorsque le produit est éteint : appuyer quelques secondes sur la touche On/Off

Pour paramétrer la puissance lorsque le produit est allumé : appuyer une fois sur la touche « puissance ». Appuyer plusieurs fois pour augmenter la puissance, en visualisant à l’écran le paramétrage : « P1 » – « P2 » – « P3 » – « P4 » – « P5 » – « P1 » – « P2 » – … La ventilation de tous les ventilateurs d’ambiance suit automatiquement la puissance du produit sans possibilité de réglage. Pour éteindre lorsque le produit est allumé : appuyer quelques secondes sur la touche On/Off

Pour déverrouiller le produit en cas de verrouillage pour alarme : appuyer quelques secondes sur la touche On-Off

touche On/Off touche « puissance » présence de réseau UTILISATEUR67 FRANÇAIS

INSTRUCTIONS D’UTILISATION : SAVE PANEL

UTILISATEUR Le tableau ci-dessous indique les conditions dans lesquelles les LED s’allumeront : Led 2 Connessione EK Cloud OFF Assente ON Presente

Led 1 Presenza di tensione OFF Assente ON Presente Led 4 Led 3 Connessione al router WiFi OFF OFF Nessuna ON OFF Scarsa OFF ON Media ON ON Buona68 FRANÇAIS ENTRETIEN QUOTIDIEN Opérations à effectuer lorsque le poêle est éteint, froid et si possible débranché du réseau électrique. Un aspirateur approprié est nécessaire. L’ensemble de la procédure ne prend que quelques minutes. ENTRETIEN Avant d’effectuer toute opération d’entretien, débrancher le produit du réseau électrique. Un entretien régulier est à la base du bon fonctionnement de l’appareil. L’absence d’entretien ne permet pas à l’appareil de fonctionner correctement. Tous les problèmes dus au manque d’entretien annulent la garantie. Utiliser le poêle sans avoir nettoyé le creuset pourrait entraîner un déclenchement inopiné de la combustion des gaz à l’intérieur de la chambre de combustion, avec pour conséquence une explosion/rupture de la vitre. UTILISATEUR69 FRANÇAIS

1. Ouvrir la porte du foyer (P).

2. Le creuset (A) est encastré dans son logement. Vider le contenu du tiroir à cendres

(B) et du creuset dans un conteneur non inflammable (les cendres pourraient être encore chaudes et/ou contenir des braises), ou l’aspirer s’il est froid. Aspirer l’intérieur du foyer, la sole foyère, le compartiment autour du creuset où tombe la cendre.

3. Nettoyer le creuset en le grattant à l’aide d’une spatule et déboucher éventuellement les orifices.

4. Si nécessaire, nettoyer la vitre (froide) avec un produit spécial (par exemple Glasskamin) disponible chez le

revendeur. ENTRETIEN UTILISATEUR/INSTALLATEUR

• Ne pas verser les résidus de nettoyage dans le réservoir à granulés.

• S’assurer que le tiroir à cendres, une fois remonté, est bien positionné dans son logement ; la vitre pourrait se briser en le heurtant.

• S’assurer que le creuset est correctement positionné dans son logement après l’entretien, sinon le poêle pourrait avoir des problèmes d’allumage.

P70 FRANÇAIS ENTRETIEN ENTRETIEN PÉRIODIQUE (fréquence selon l’utilisation, en accord avec le technicien) Lorsque le produit est éteint et froid,

etirer le déflecteur et aspirer. Le remettre en place avec soin en le posant dans son logement. Le déflecteur est un composant sujet à l’usure. Edilkamin et le revendeur ne sauraient être responsables de la rupture de ce dernier, surtout si elle est accidentelle lors du déplacement. UTILISATEUR/INSTALLATEUR INSTALLATEUR ENTRETIEN PÉRIODIQUE (fréquence selon l’utilisation, en accord avec le technicien) Lorsque le produit est éteint et froid, dévisser la plaque et nettoyer. Veiller à repositionner correctement et fermer. Si l’opération n’est pas effectuée correctement, elle compromet le fonctionnement du produit.71 FRANÇAIS ENTRETIEN UTILISATEUR/INSTALLATEUR ENTRETIEN SAISONNIER (à la charge du centre d’assistance technique) Il s’agit du nettoyage général intérieur et extérieur. Nous rappelons qu’il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales. En cas d’usage très fréquent du produit, il est conseillé de nettoyer le conduit de cheminée et le conduit de fumée tous les trois mois. Nettoyer dans tous les cas le système de cheminée au moins une fois par an (contrôler l’éventuelle existence d’une norme spécifique dans le pays où l’appareil est installé). Le risque d’incendie augmente si les opérations régulières de contrôle et de nettoyage ne sont pas effectuées. Nous recommandons de NE PAS utiliser d’air comprimé pour nettoyer le tuyau de l’entrée d’air comburant. RÉPARATIONS Les réparations doivent être effectuées par les centres d’assistance technique/revendeurs Edilkamin agréés. Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com.

PÉRIODE D’INACTIVITÉ EN ÉTÉ

Durant la période d’inutilisation du poêle, laisser toutes ses portes, ses trappes et ses couvercles fermés. Il est conseillé de retirer les granulés présents dans le réservoir. Placer des sels dessiccateurs dans le foyer. Dans les lieux particulièrement humides, envisager de détacher la prise d’air et le raccordement des fumées, et insérer dans la chambre de combustion un produit approprié pour absorber l’humidité (p. ex. des sachets de sels déshydratants, des pastilles antioxydantes).

- En cas de besoin de pièces détachées, contacter le revendeur ou le technicien. - Les réparations doivent être effectuées par les centres d’assistance technique/revendeurs Edilkamin agréés. - Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com. - L’utilisation de composants non d’origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d’éventuels dommages. Elle entraîne également l’annulation de la garantie pour modification non autorisée. - Toute modification non autorisée est interdite.

À la fin de sa vie utile, mettre le produit au rebut conformément à la législation en vigueur. Selon l’art. 26 du décret législatif italien du 14 mars 2014, n° 49, « Mise en œuvre de la directive 2012/19/UE sur les déchets d’équipements électriques et électroniques (DEEE) », le symbole de la poubelle barrée présent sur l’équipement ou sur son emballage indique que le produit à la fin de sa vie utile doit être collecté séparément des autres déchets. L’utilisateur devra donc remettre l’appareil arrivé en fin de vie aux centres communaux chargés du tri sélectif des déchets électroniques et électrotechniques. Le tri sélectif pour l’envoi de l’appareil au recyclage, au traitement, puis à l’élimination compatible d’un point de vue environnemental, contribue à éviter de possibles effets négatifs sur l’environnement et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux dont l’appareil est composé. Nous rappelons qu’il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales.72 FRANÇAIS - En cas de problèmes, le produit effectue automatiquement l’opération d’extinction. - L’écran affiche la raison (voir ci-dessous). - Ne pas mettre hors tension. - Pour la remise en marche du produit, attendre la fin de la procédure d’extinction, puis appuyer sur la touche ON/ OFF de la radiocommande ou la touche d’allumage simplifié. - Avant de rallumer le produit, vérifier la cause du blocage et NETTOYER le creuset. Même si le produit est doté de tous les dispositifs de sécurité, un creuset mal nettoyé, comme illustré précédemment, peut provoquer une légère détonation à l’allumage. En cas de formation d’une fumée blanche dense et prolongée dans le foyer, mettre le produit hors tension et attendre 30 minutes avant d’ouvrir la porte et de vider le creuset.

CONSEILS EN CAS D’ÉVENTUELS DYSFONCTIONNEMENTS

UTILISATEUR/INSTALLATEUR en alternance SIGNALEMENT D’ÉVENTUELLES CAUSES DE BLOCAGE, INDICATIONS ET RÉSOLUTIONS : En cas d’alarme, le code d’alarme est affiché à la place de la température ambiante. Tandis que le produit procède à l’extinction dans la barre d’état, la mention OFF en grands caractères est affichée en alternance avec la description de l’alarme en petits caractères. Si l’alarme est apparue avec la fonction chrono activée, seule la flèche d’activation du Chrono reste affichée, tandis que la programmation horaire de la journée disparaît. À la fin de l’extinction, seule la description de l’alarme reste affichée.73 FRANÇAIS

SIGNALEMENT PROBLÈME ACTIONS

A01 Intervient lorsque le débit d’air de combustion en entrée est inférieur à un niveau préconfiguré.

• S’assurer que la porte du foyer est bien fermée.

• Vérifier l’entretien régulier du produit.

• Vérifier le nettoyage de l’évacuation des fumées et du conduit d’aspiration de l’air de combustion. A02 Intervient lorsque la carte ne détecte pas la vitesse de rotation correcte du ventilateur de fumée.

• Contacter le technicien. A03 Intervient si le thermocouple détecte une température des fumées inférieure à une valeur définie, l’interprétant comme une absence de flamme.

• Vérifier la présence de granulés dans le réservoir.

• Contacter le technicien. A04 Intervient si la phase d’allumage ne donne aucun résultat positif dans le délai prévu. Distinguer les deux cas suivants : La flamme n’est PAS apparue :

• Contrôler le positionnement et le nettoyage du creuset.

• Contrôler la présence de granulés dans le réservoir et le creuset.

• Tenter d’allumer avec un peu d’allume-feux écologique solide (contacter le technicien au préalable et suivre attentivement les instructions du fournisseur de l’allume-feux). L’opération doit être considérée comme un essai mené sous le contrôle du technicien. A05 Extinction suite à la rupture du capteur de lecture du débit d’air.

• Contacter le technicien. A06 Intervient si la carte électronique détecte la rupture ou la déconnexion du thermocouple de lecture de la température des fumées.

• Contacter le technicien. A07 Extinction pour dépassement de la température maximale des fumées.

• Contrôler le type de granulés (appeler le technicien en cas de doutes).

• Contacter le technicien. A08 Extinction due à une température excessive dans le produit.

• voir A07 A09 Extinction suite à la rupture du motoréducteur.

• Contacter le technicien. A10 Extinction pour surchauffe de la carte électronique.

• Contacter le technicien. A11 Extinction suite à l’intervention du pressostat de sécurité.

• Vérifier la propreté du produit et du tuyau d’évacuation des fumées.

A12 Panne de la sonde de température ambiante. Le produit fonctionne en manuel.

• Contacter le technicien. A14 Panne de la sonde de température ambiante de canalisation (si présente). Le produit fonctionne en manuel.

• Contacter le technicien. A20 Extinction panne motoréducteur.

• Contacter le technicien. UTILISATEUR/INSTALLATEUR DILATATIONS Comme tous les produits, le poêle à bois chauffe et refroidit au cours des différentes phases. Cela entraîne des dilatations normales. Ces dilatations peuvent entraîner de légers bruits de mise en place, qui ne constituent pas un motif de réclamation. ODEURS Lors des premiers allumages, l’appareil peut dégager de légères odeurs de peinture qui disparaîtront rapidement.75 FRANÇAIS

CONSEILS EN CAS D’ÉVENTUELS DYSFONCTIONNEMENTS

SIGNALEMENTS NE PROVOQUANT AUCUNE EXTINCTION MAIS UNIQUEMENT DES ALERTES NIVEAU FAIBLE DE LA PILE DE LA RADIOCOMMANDE : En cas de faible niveau de la pile, l’écran de la radiocommande affiche le symbole de la pile. ENTRETIEN : Au bout de 2 000 heures de fonctionnement, l’écran affiche le symbole de la clé anglaise. Le produit fonctionne, mais il est nécessaire de demander à un technicien agréé Edilkamin d’effectuer l’entretien. ABSENCE DE COMMUNICATION : En cas d’absence prolongée de communication entre le produit et la radiocommande, l’icône de transmission Bluetooth et les icônes transmises par la carte à la radiocommande disparaissent. Seules la température ambiante et l’heure restent affichées. UTILISATEUR/INSTALLATEUR L’icône de transmission WiFi est présente uniquement en cas de connexion entre la carte et le routeur WiFi.76 FRANÇAIS

CONSEILS EN CAS D’ÉVENTUELS DYSFONCTIONNEMENTS

UTILISATEUR/INSTALLATEUR VOYANT DE RÉSERVE DE GRANULÉS : La fonction est disponible uniquement si le capteur de niveau des granulés est installé et activé. Lorsque le capteur de niveau intervient, la carte émet un « bip » (quel que soit l’état d’allumage ou de fonctionnement) et l’écran affiche le symbole de réserve en mouvement. Les flèches s’allument séquentiellement, indiquant la nécessité de remplissage. La fréquence d’allumage est d’environ 0,5 s.77 FRANÇAIS

CONSEILS EN CAS D’ÉVENTUELS DYSFONCTIONNEMENTS

Après environ 20/30 min, selon le modèle, le produit s’éteint pour épuisement des granulés. Si l’utilisateur remplit le produit avant le début de la procédure d’extinction, le symbole disparaît et le produit reprend son fonctionnement normal. Si l’utilisateur ne remplit pas le produit avant le début de la procédure d’extinction, le produit s’éteint et le symbole du réservoir reste fixe avec les 3 flèches allumées, jusqu’au remplissage suivant. Lorsque le symbole de réserve est présent, il n’est pas possible de rallumer le produit. Après avoir procédé au remplissage de granulés, un allumage normal est requis. En cas de remplissage de granulés et de présence d’une demande d’allumage par Chrono, le produit repart. Si l’intervention du capteur a lieu : - avec le produit à l’état OFF ou Nettoyage initial (pour vidage manuel du réservoir), le symbole final apparaît immédiatement et l’allumage est interdit ; - pendant l’allumage, l’allumage est effectué même s’il dure plus de temps que les 20/30 minutes d’autonomie restante. Ensuite, en l’absence de remplissage de granulés, le produit s’éteint. UTILISATEUR/INSTALLATEUR Pendant l’extinction pour COUPURE DE COURANT, l’écran affiche, de manière alternée, les mentions « Black Out » et « OFF ». Après l’extinction, le produit reste éteint avec l’affichage « Black Out ». en alternance78 FRANÇAIS UTILISATEUR/INSTALLATEUR79 FRANÇAIS UTILISATEUR/INSTALLATEURcode 942286-FR 11.23/D www.edilkamin.com *942286-FR* Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com
