500015 - Motorisation pour volet roulant THOMSON - Notice d'utilisation et mode d'emploi gratuit

Marque	Thomson
Référence	500015
Type de produit	Kit de motorisation pour volet à battants
Alimentation du moteur	230 V~ 50 Hz
Couple nominal	46 N.m
Vitesse nominale	12 tr/min
Consommation nominale	0,4 A
Durée de fonctionnement assignée	10 min
Température de fonctionnement	-20 °C à +50 °C
Poids maximum du volet	2 x 30 kg (double battant) / 30 kg (simple battant)
Surface maximum du volet	2 m² (double battant) / 1,5 m² (simple battant)

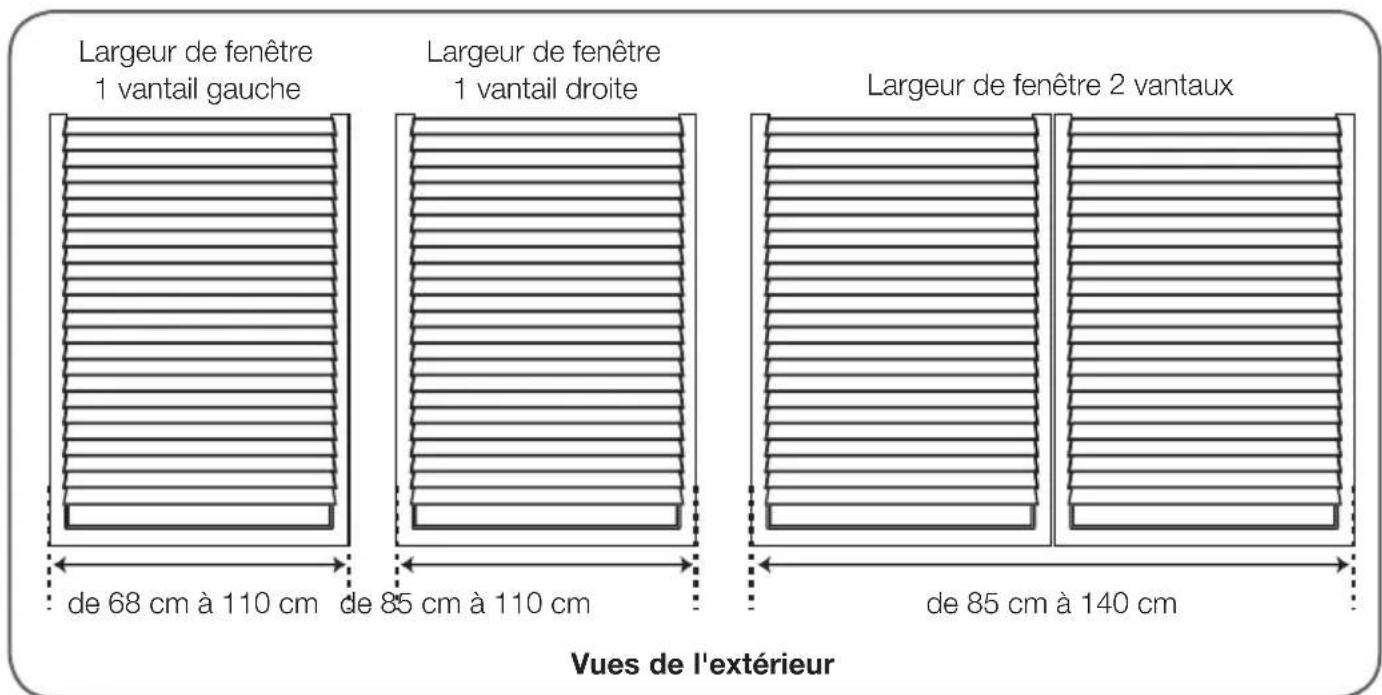

Compatibilité largeur de fenêtre	De 68 cm à 140 cm selon configuration
Type de commande	Radio (protocole ARW 868,3 MHz) et filaire
Portée radio	Jusqu'à 150 m en champ libre
Alimentation télécommande	Pile CR2032 3 V
Nombre de canaux	3 canaux par groupe, 4 groupes
Nombre d'appareils par canal	Jusqu'à 5
Entretien	Vérification périodique, nettoyage hors tension
Sécurité	Installation par personnel qualifié, dispositif différentiel 30 mA
Garantie	2 ans pièces et main d'œuvre
Reparabilité	Pièces d'origine disponibles, SAV Avidsen
Dimensions du kit (approx.)	Axe de transmission à couper, bâti moteur 347 mm de large

FOIRE AUX QUESTIONS - 500015 THOMSON

Comment associer la télécommande au moteur ?

Maintenez simultanément pendant 3 secondes les touches d'allumage et d'extinction du canal souhaité sur la télécommande (le témoin clignote en rouge). Puis maintenez la touche d'appairage du moteur pendant au moins 3 secondes. L'association est terminée.

Que faire si le volet ne bouge pas ?

Vérifiez d'abord l'alimentation électrique (disjoncteur en position ON). Contrôlez le câblage de la motorisation et assurez-vous que l'installation est conforme. Si le problème persiste, contactez le service technique Avidsen au 0 892 701 369.

Puis-je commander le volet avec une Thombox ?

Oui, vous pouvez appairer la motorisation avec une Thombox via le réseau ARW. Dans l'interface Thombox, allez dans 'Ajout module' et suivez les instructions. Une fois appairée, vous pouvez piloter le volet depuis l'application smartphone.

Comment installer la motorisation sur un volet à un battant ?

Suivez les étapes pour un volet droit ou gauche selon l'ouverture. Ne montez que le bras correspondant (droit pour volet droit, gauche pour volet gauche). Adaptez la longueur de l'axe de transmission et respectez les cotes du tableau de compatibilité.

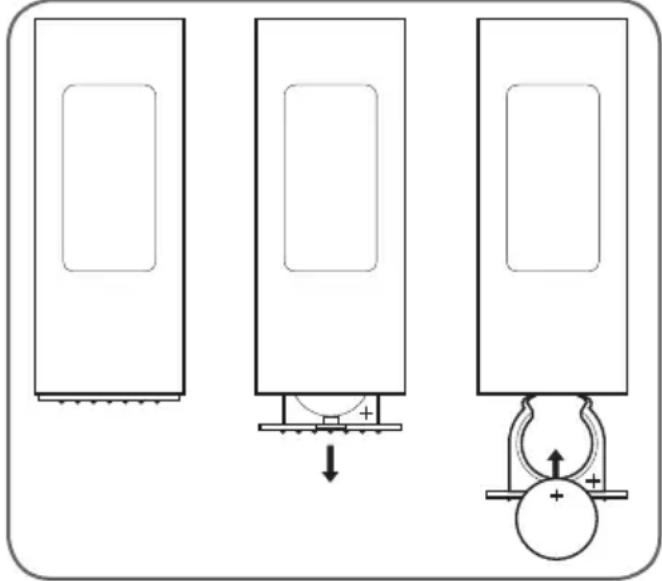

Comment remplacer la pile de la télécommande ?

Ouvrez le logement de la pile au dos de la télécommande. Remplacez-la par une pile CR2032 3V neuve en respectant la polarité. La durée de vie est d'environ un an.

Que faire si un battant ne se ferme pas complètement ?

Cela peut venir d'un mauvais réglage du décalage entre les battants. Desserrez les bras, ouvrez entièrement les volets, puis resserrez les deux bras. Vérifiez aussi que les cotes A et B sont correctes.

Comment supprimer un appareil de la mémoire de la télécommande ?

Pour supprimer un seul appareil, répétez la procédure d'association avec le même canal : l'appareil est alors supprimé. Pour supprimer tous les appareils d'un canal, maintenez 3 secondes les touches d'allumage et d'extinction du canal, relâchez, puis maintenez à nouveau 3 secondes.

Quelle est la portée de la télécommande ?

La portée peut atteindre jusqu'à 150 mètres en champ libre. En présence d'obstacles, la portée est réduite. L'antenne du moteur doit être positionnée pour une meilleure réception.

Puis-je utiliser un interrupteur filaire ?

Oui, vous pouvez connecter un interrupteur filaire (2 ou 3 positions, ou deux boutons poussoirs). Respectez le principe : blanc+bleu = fermeture, blanc+rouge = ouverture. Attention, avec un interrupteur 2 positions stable, la commande radio est bloquée.

Comment nettoyer la motorisation ?

Avant tout entretien, coupez l'alimentation (disjoncteur OFF). Nettoyez l'extérieur avec un chiffon doux et sec. Vérifiez périodiquement l'absence d'usure ou de détérioration. Ne modifiez pas la motorisation sans accord du service technique.

MODE D'EMPLOI 500015 THOMSON

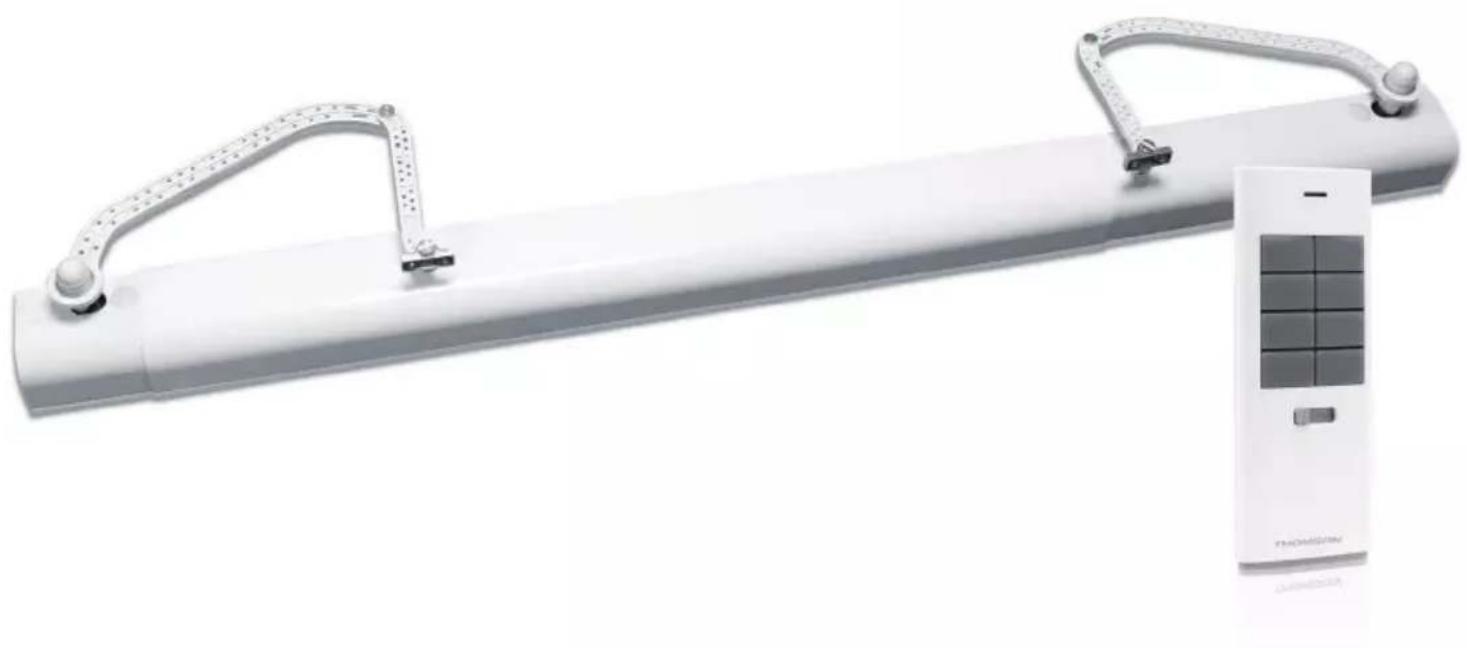

FR Kit de motorisation à bras articulés pour volet à 1 ou 2 battants

réf. 500015

A - cOnSIgnES dE SécuRIté 05

1 - PRÉCAUTIONS D'UTILISATION 05
2 - ENTRETIEN ET NETTOYAGE 05
3 - RECYCLAGE 05

B - dEScRIptIOn du pROdult 06

1 - CONTENU DU KIT 06
2 - MOTEUR 07
3 - TÉLÉCOMMANDE 07

c - A pROpOS du cOncEpt tHOMSOn MAISOn cOnnEctéE 07

d - InStALLAtlOn 08

1 - SPÉCIFICATION DU VOLET À MOTORISER 08
2 - POSE SUR UN VOLET À 2 BATTANTS OU SUR UN VOLET DROIT SEUL 09
3 - POSE SUR UN VOLET GAUCHE SEUL 18
4 - CONNEXION DE LA MOTORISATION 24
5 - TÉLÉCOMMANDE 25
6 - CONNEXION D'UN INTERRUPTEUR DE COMMANDE FILAIRE (FACULTATIF) 25

E - cOnFlguRAtlOn 26

1 - PROGRAMMATION 26
2 - PROGRAMMATION AVEC D'AUTRES ACCESSOIRES THOMSON MAISON CONNECTÉE 26

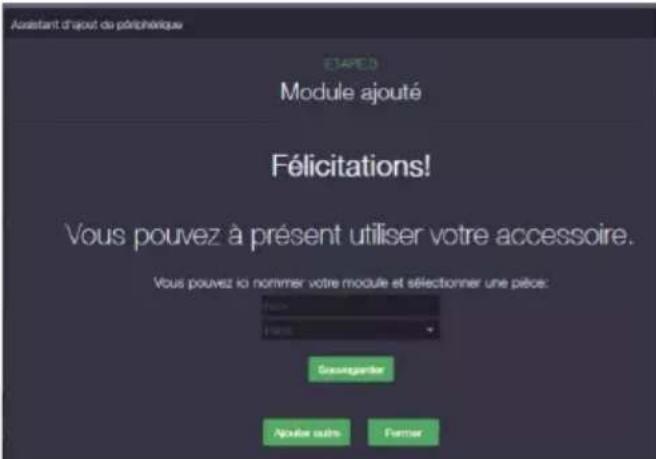

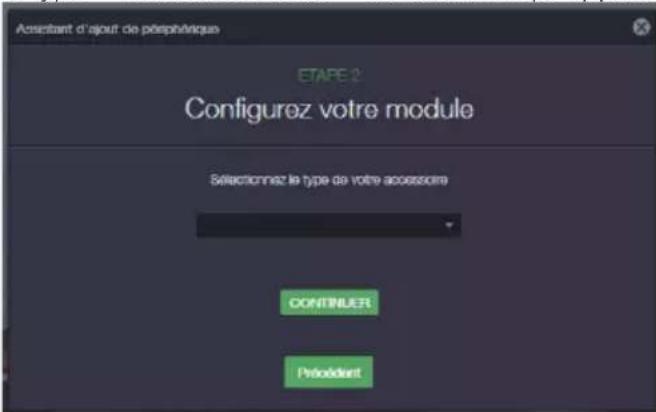

3 - PROGRAMMATION AVEC UNE THOMBOX 27

F -utILISAtION 29

1 - UTILISATION AVEC UN DISPOSITIF DE COMMANDE 29
2 - UTILISATION AVEC LA THOMBOX 29
3 - SUPPRESSION D'UN APPAREIL DANS LA MÉMOIRE DE LA TÉLÉCOMMANDE 29
4 - SUPPRESSION DE TOUS LES DISPOSITIFS D'UN CANAL DE TÉLÉCOMMANDE 29
5 - FONCTION NETTOYAGE 30

6 - UTILISATION DU SÉLECTEUR DE GROUPE 30
7 - REMPLACEMENT DE LA PILE DE LA TÉLÉCOMMANDE 30

g - FAQ 31

H - InFORMATlOnS tEcHnIQuES Et LégALES 32

1 - CARACTÉRISTIQUES TECHNIQUES 32
2 - GARANTIE 33
3 - ASSISTANCE ET CONSEILS 33
4 - RETOUR PRODUIT - SAV 33
5 - DÉCLARATION DE CONFORMITÉ 33

A - cOnSIgnES dE SécuRIté

- PRÉCAUTIONS D'UTILISATION

• Suivre toutes les instructions, car une installation incorrecte peut conduire à des blessures graves.
• La société Avidsen ne pourra être tenue responsable en cas de dommage si l'installation n'a pas été faite comme indiquée dans guide.
• Ce produit ne doit être utilisé que pour ce à

quoi il a été prévu, c'est à dire motorisé - RECYCLAGE

volet à battants. Toute autre utilisation considérée comme dangereuse.

• Il vous est strictement interdit de modifier l'un des éléments fournis dans ce kit ou d'utiliser un élément additif non préconisé dans ce guide.
• L'installation de l'alimentation électrique motorisation de volets doit être conforme aux normes en vigueur (NF C 15-100) et préférence être faite par un personnel qualifié.
• Cet appareil n'est pas prévu pour être par des personnes (y compris les enfants) dont les capacités physiques, sensorielles mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Installez tout dispositif de commande fixe à une hauteur d'au moins 1.5m et en vue du mais éloigné des parties mobiles.
• Assurez-vous que les caractéristiques du volet à équiper sont compatibles avec le couple assigné et la durée de fonctionnement assignée.
• Surveiller le volet pendant qu'il est en mouvement et éloigner les personnes jusqu'à ce qu'il soit complètement fermé.

2 - ENTRETIEN ET NETTOYAGE

• Lisez attentivement toutes les instructions données dans ce manuel avant d'intervenir sur l'installation.
• Avant toute opération de maintenance, placez la motorisation hors tension (disjoncteur de protection en position «OFF»).

• Aucune modification sur la motorisation ne devra être faite sans l'accord de notre service technique.

• En cas de panne, la pièce hors service devra être remplacée par une pièce d'origine et rien d'autre.

• Vérifiez périodiquement l'installation pour déceler tout signe d'usure ou de détérioration du volet, des parties mécaniques et du montage.
• N'utilisez pas l'appareil si une réparation ou un réglage est nécessaire.

sera

Il est interdit de jeter les piles usagées dans une poubelle ordinaire. Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-contre de dai renvoient à l'interdiction de les jeter dans poubelle ordinaire. Les désignations des métaux doitloudels correspondants sont les suivants : Cd= cadmium, Hg= mercure, Pb= plomb.

putisé pouvez restituer ces piles/accus usagés auprès des déchetteries communales (centres de tri ode matériaux recyclables) qui sont dans l'obligation de les récupérer. Ne laissez pas les piles/piles boutons/accus à la portée des enfants, conservez- les dans un endroit qui leur est inaccessible. Il y a ,risque qu'elles soient avalées par des enfants des animaux domestiques. Danger de mort! Si cela devait arriver malgré tout, consultez immédiatement un médecin ou rendez-vous à l'hôpital. Faites attention de ne pas courtcircuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion! volet

Ce logo signifie qu'il ne faut pas jeter appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites

reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - dEScRIptlOn du pROdult

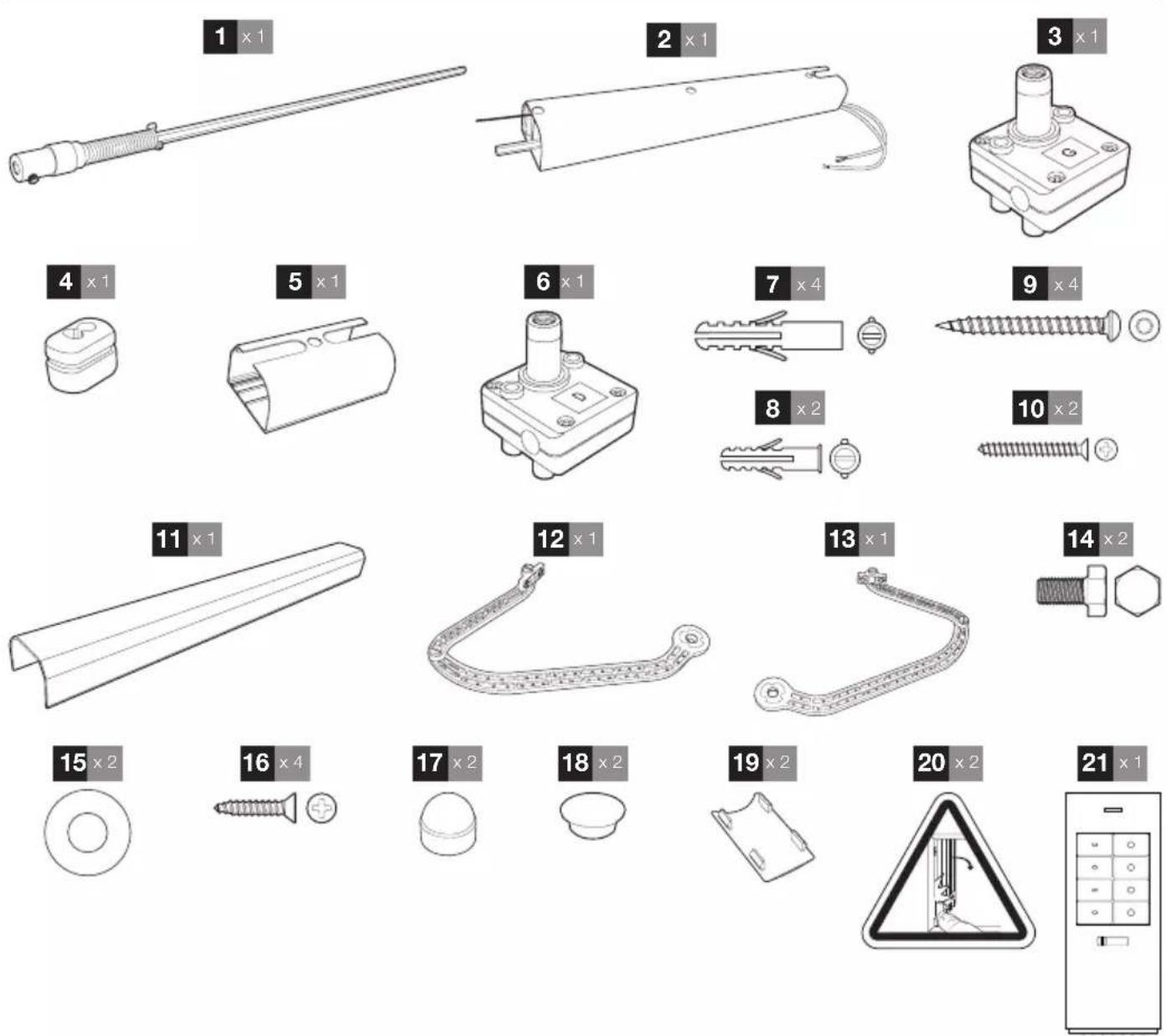

1 - CONTENU DU KIT

1	Axe de transmission
2	Bâti moteur
3	Renvoi (lent) gauche
4	Passe-câble
5	Bâti de renvoi
6	Renvoi (rapide) droit
7	Chevilles ø10mm
8	Chevilles ø7mm
9	Tirefond 80x8
10	Vis 45x6
11	Carter de protection

12	Bras droit
13	Bras gauche
14	Boulon M12x20
15	Rondelle
16	Vis 20x4
17	Cache boulon
18	Cache trou pour bâti
19	Cache de protection
20	Autocollant danger
21	Télécommande

B - dEScRIptlOn du pROdult

2 - MOTEUR

1	Antenne
2	Câbles de connexion

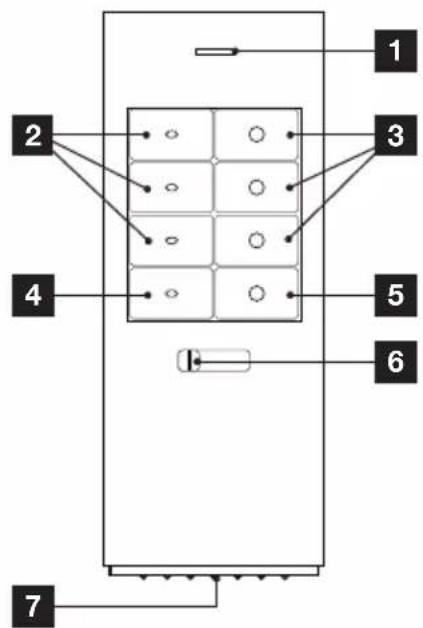

3 - TéléCOMMANDE

1	Témoin de fonctionnement.
2	Touche d'allumage canaux 1, 2, 3.
3	Touche d'extinction canaux 1, 2, 3.
4	Touche d'allumage simultané des 3 canaux.
5	Touche d'extinction simultanée des 3 canaux.
6	Sélecteur de groupe (1, 2, 3 ou 4).
7	Logement de la pile.

c - A pROpOS du cOncEpt tHOMSOn MAISOn cOnnEctéE

La Thombox est une box domotique, connectée à votre modem ASDL (Freebox, Livebox...), qui permet où que vous soyez, de gérer votre sécurité comme une véritable centrale d'alarme pilotée de chez vous ou à distance. Elle vous permet également de gérer vos accessoires de confort (éclairage...), d'ouvrants (motorisations de volet, de garage...), de gestion d'énergie (consommations électriques, chauffage) en quelques clics sur un ordinateur, une tablette tactile ou un smartphone, depuis n'importe où dans le monde grâce à Internet.

Afin d'assurer cela et également pour créer des scénarios (séquence d'actions) qui vont simplifier votre quotidien, vous devez enregistrer votre Thombox (à ne faire que pour la première installation) et lui associer les accessoires compatibles avec la technologie ARW. La Thombox est complètement évolutive et le nombre d'accessoires n'est pas limité.

d - InStALLAtION

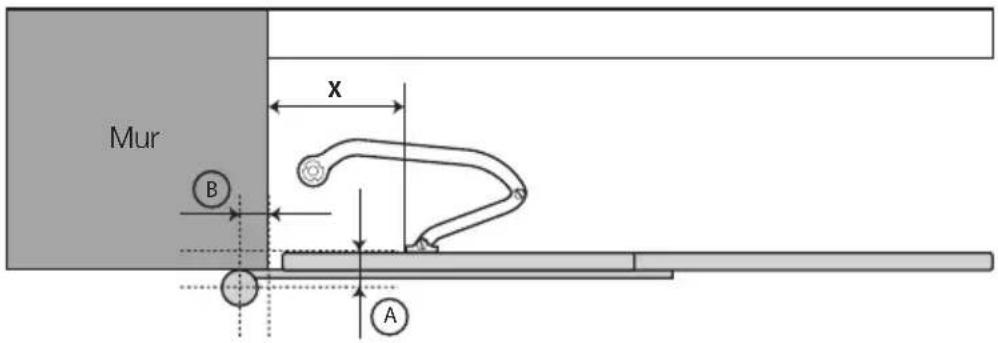

1 - SPÉCIFICATION DU VOLET À MOTORISER

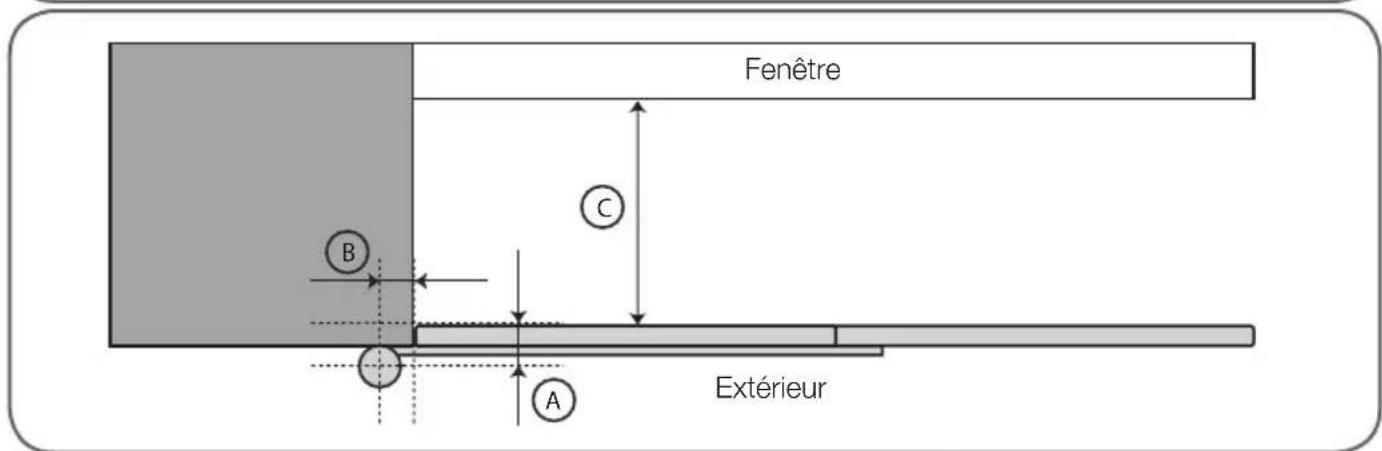

La combinaison de la cote A et de la cote B doit être une case grisée (√) dans le tableau ci-dessous pour que la motorisation puisse être montée.

Cote C : distance entre la fenêtre et le volet fermé = 130mm minimum.

	Distance A en mm
Distance B en mm		20mm à 40mm	45mm 50mm	55mm	60mm 65mm	mm
	10mm	√	√	√	√	√	√
	20mm	√	√	√	√	√	√
	30mm	√	√	√	√	√
	40mm	√	√	√	√
	50mm	√

2 - POSE SUR UN VOLET À 2 BATTANTS OU SUR UN VOLET DROIT\* SEUL

* Ouverture vers la droite vue de l'extérieur

Si l'installation se fait sur un volet droit seul, suivez les étapes 1 à 5 sans monter le bras gauche (pièce n° 13).

Etape 1

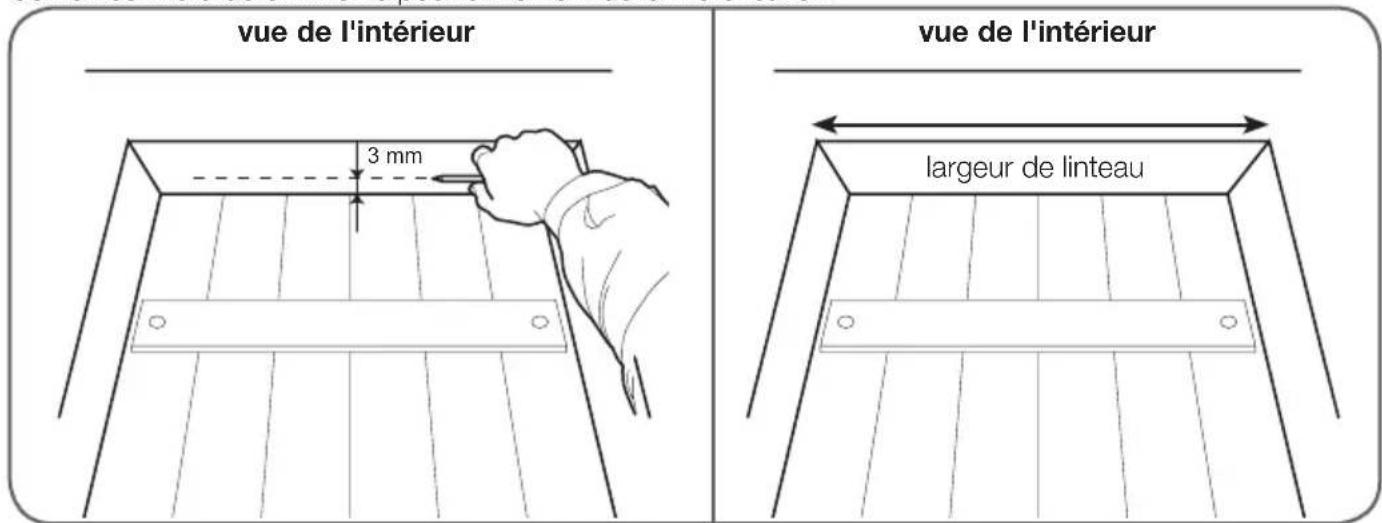

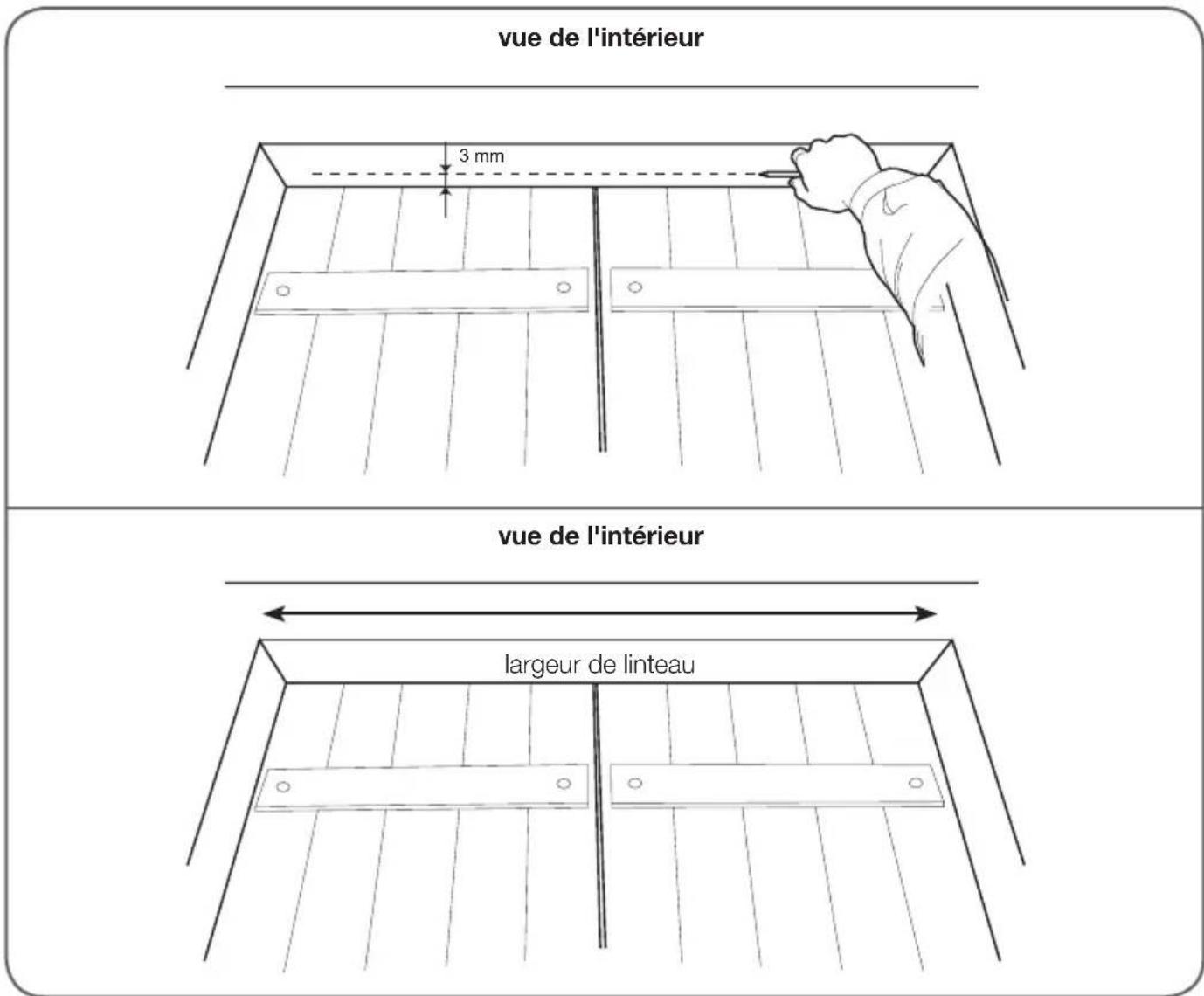

Marquez un trait à 3 mm du volet en position fermé sur le linteau. Ce trait servira à determiner le positionnement de la motorisation.

Mesurez la largeur de linteau.

D - INSTALLATION

Etape 2

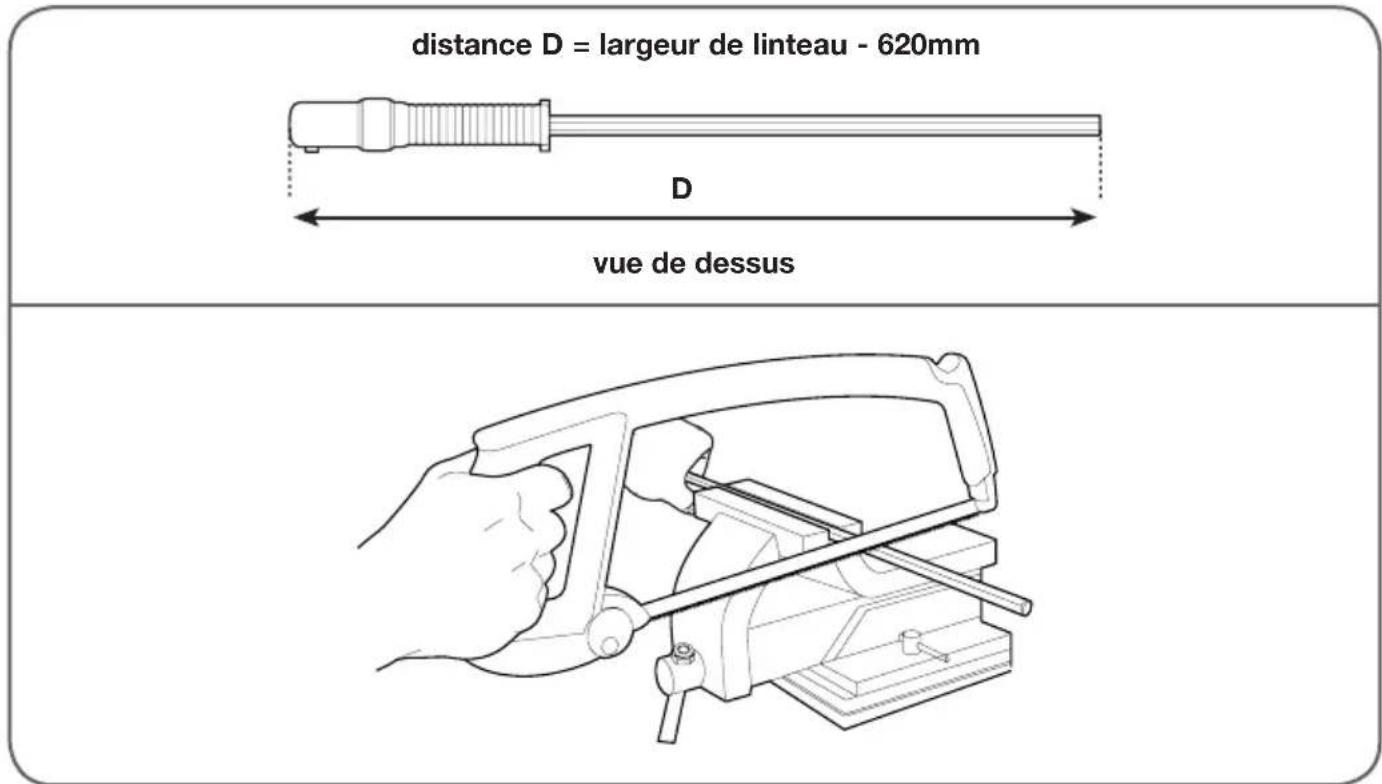

Coupez l'axe de transmission [1] à la longueur D, puis ébavurez.

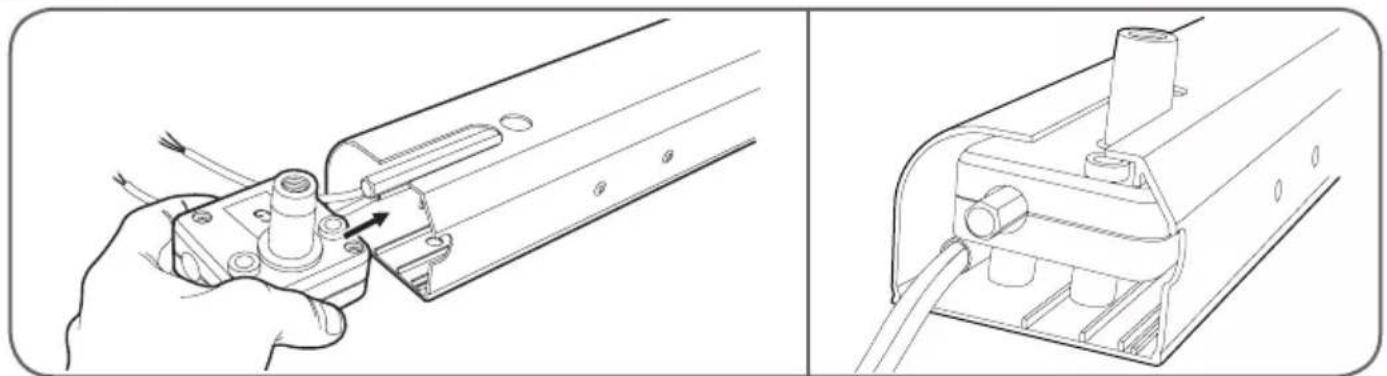

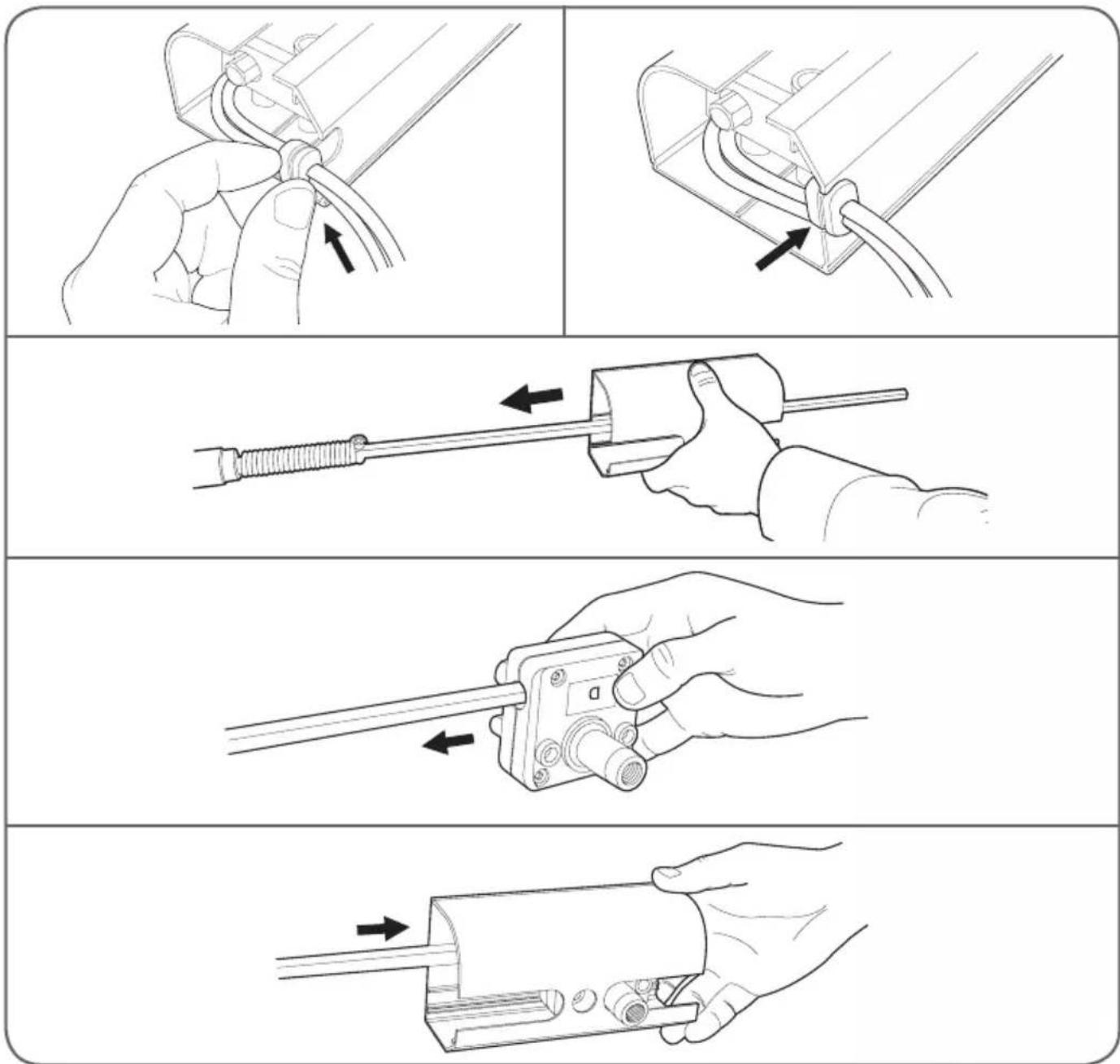

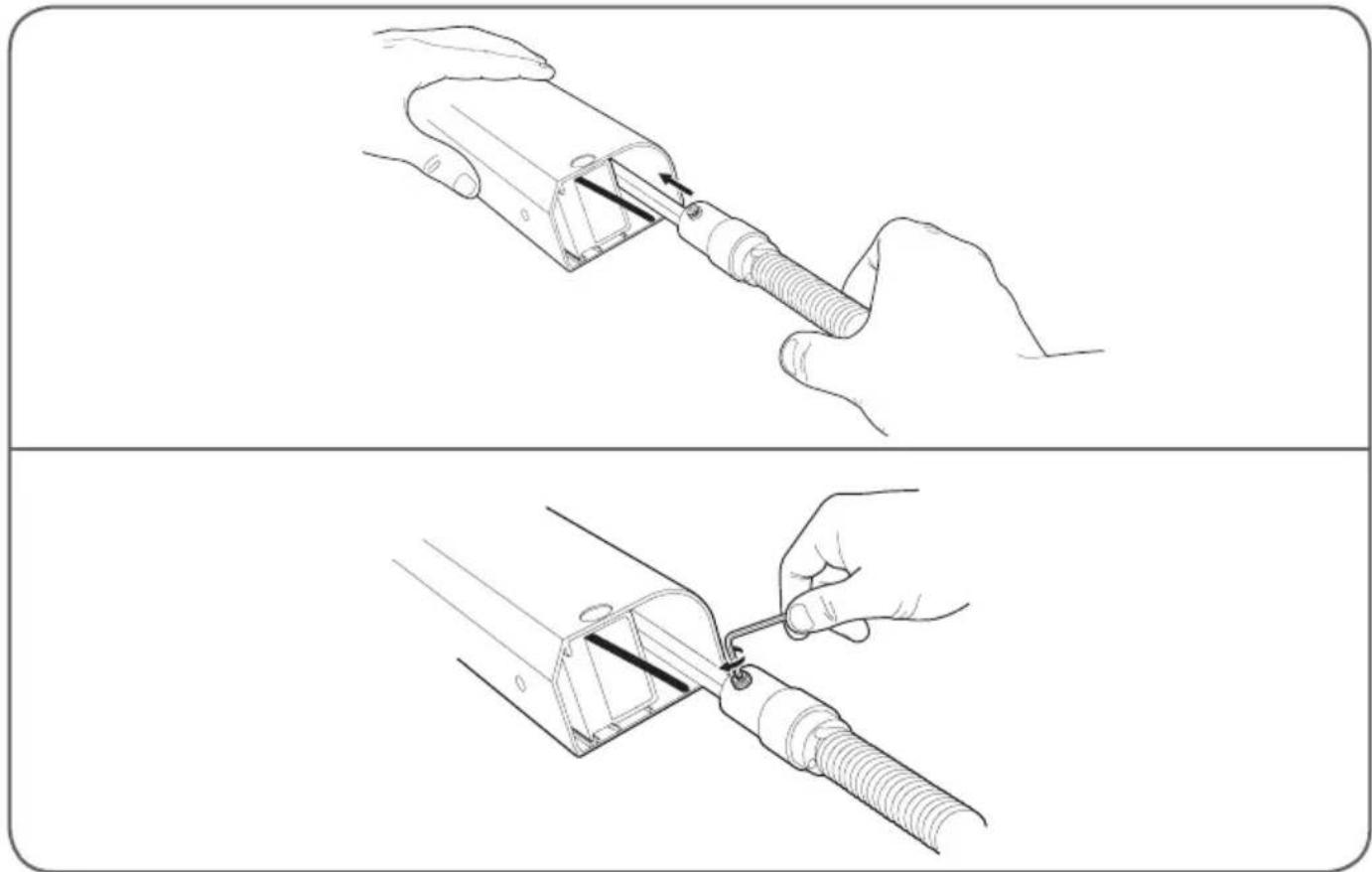

Insérez les deux câbles dans la pièce [4] puis montez-la dans l'encoche du tube principal comme sur le dessin ci-dessous.

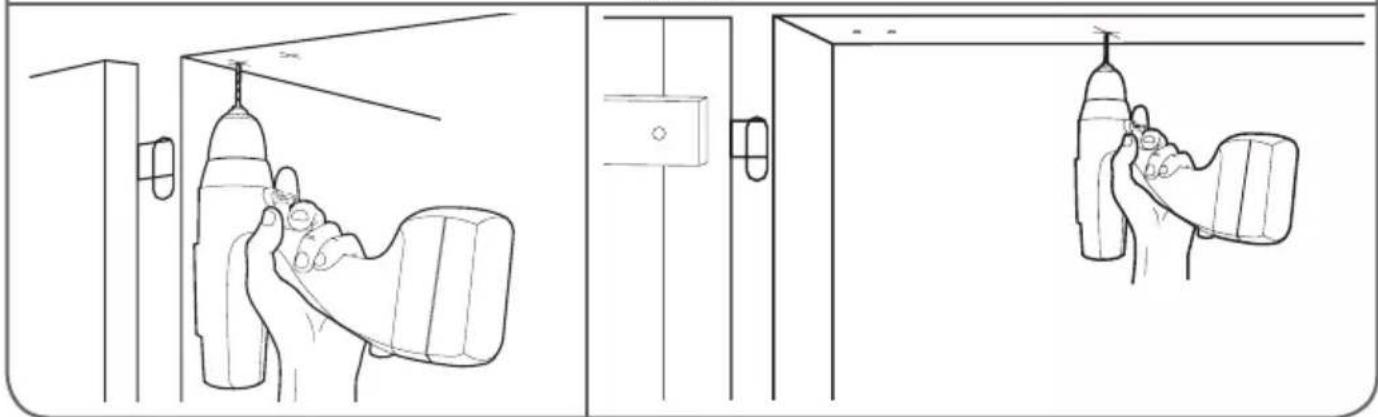

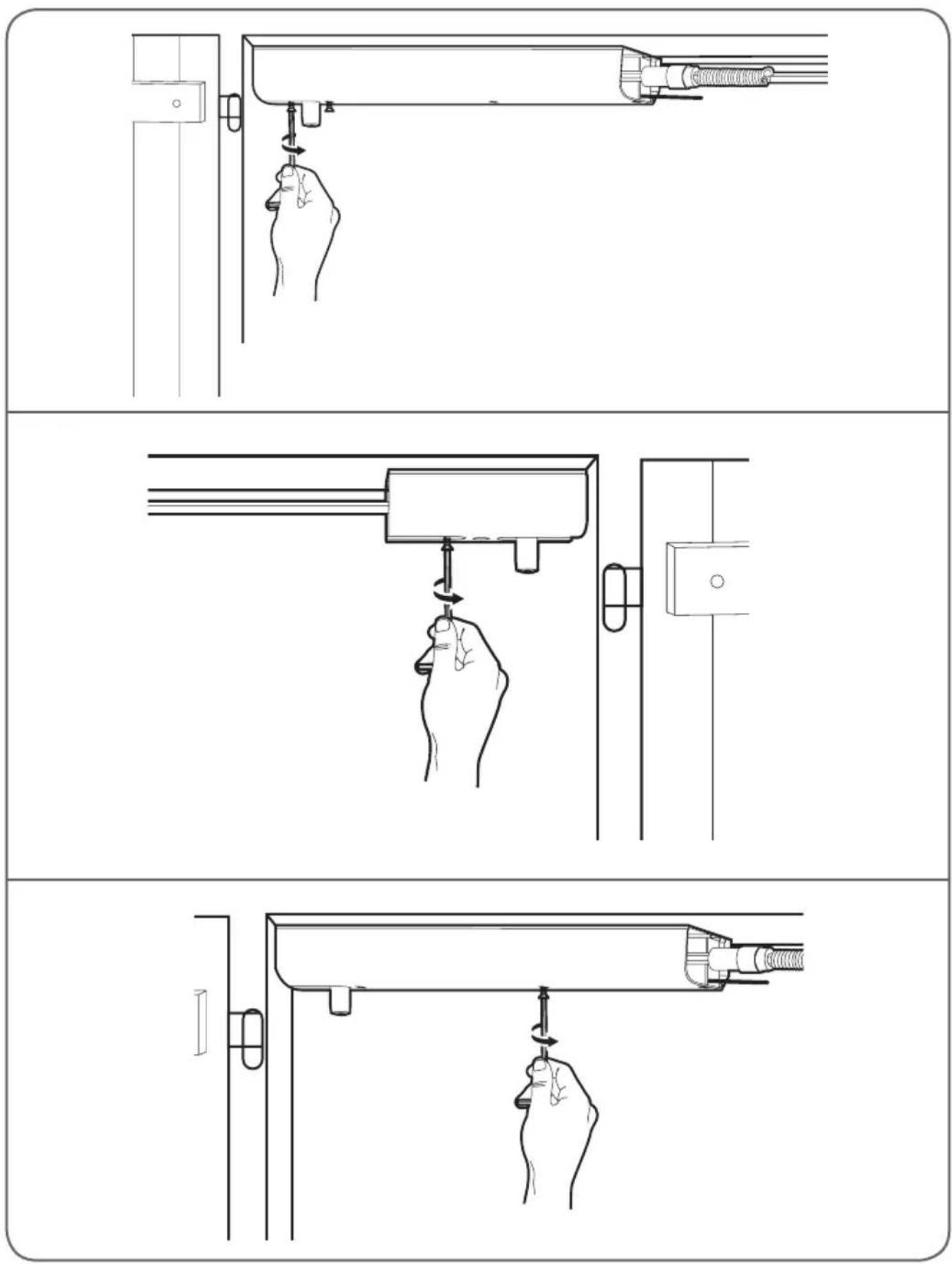

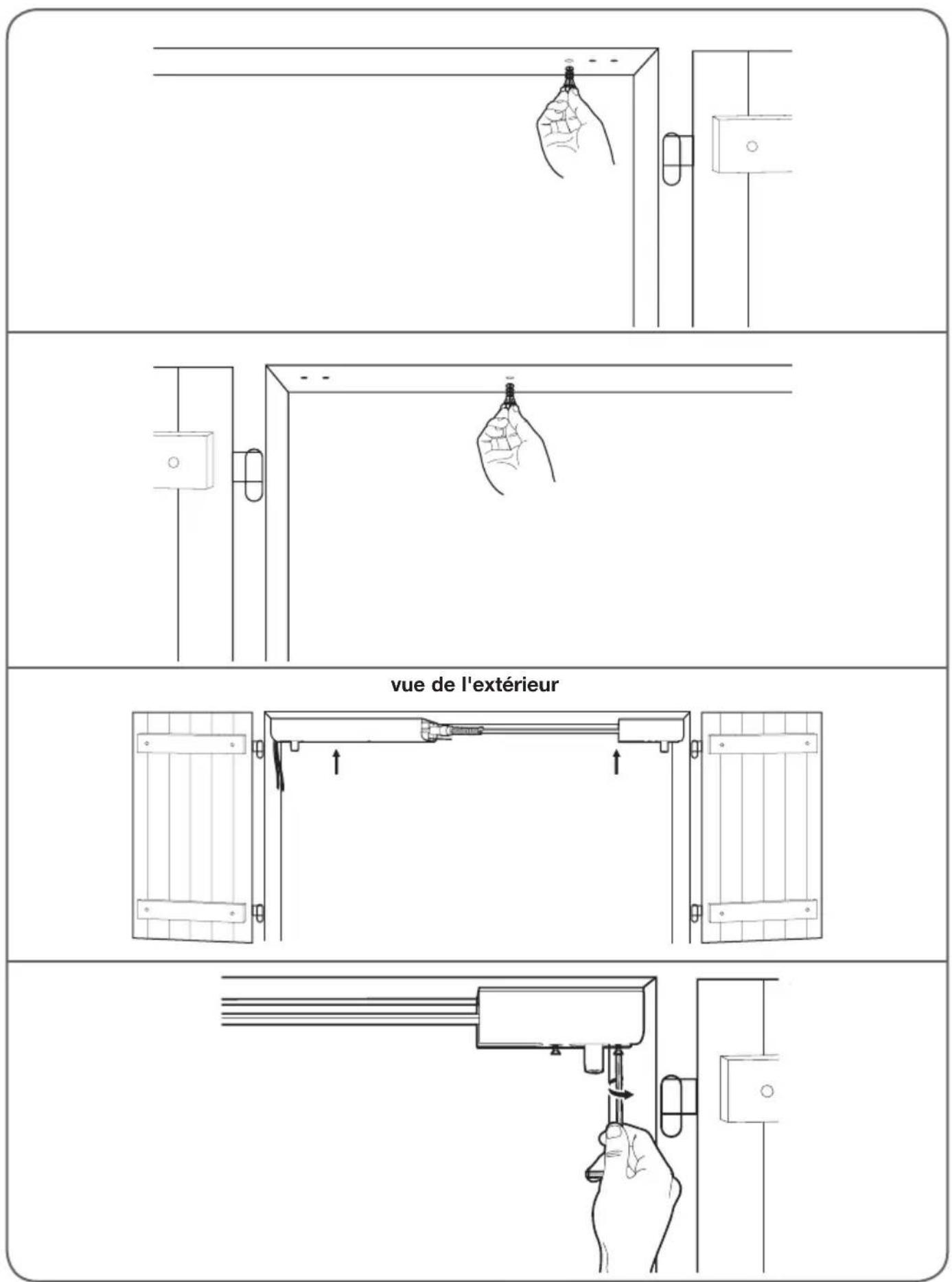

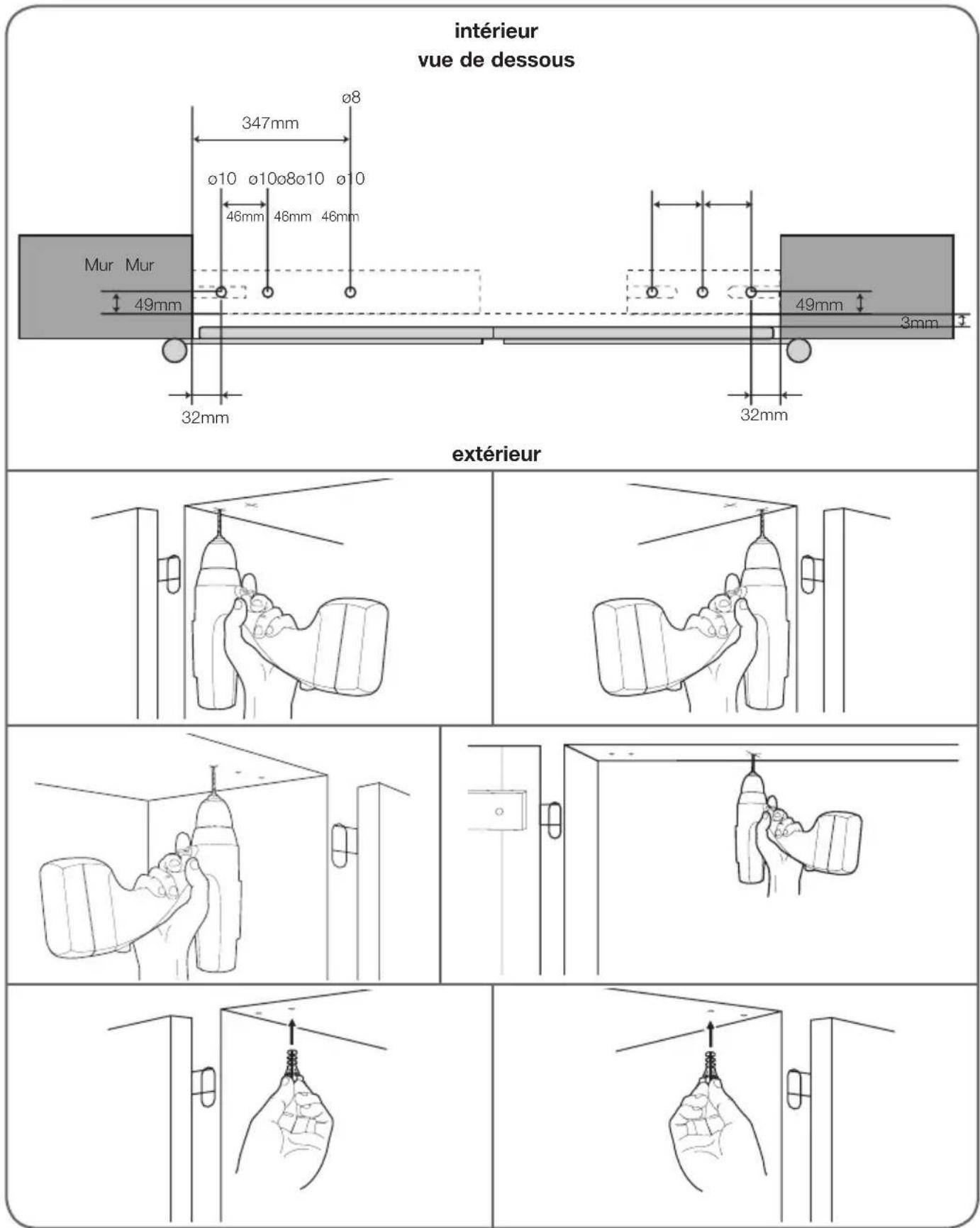

Marquez et perçez les trous pour la fixation de la motorisation sous le linteau en suivant le plan de perçage ci-dessous.

d - InStALLAtION

d - InStALLAtION

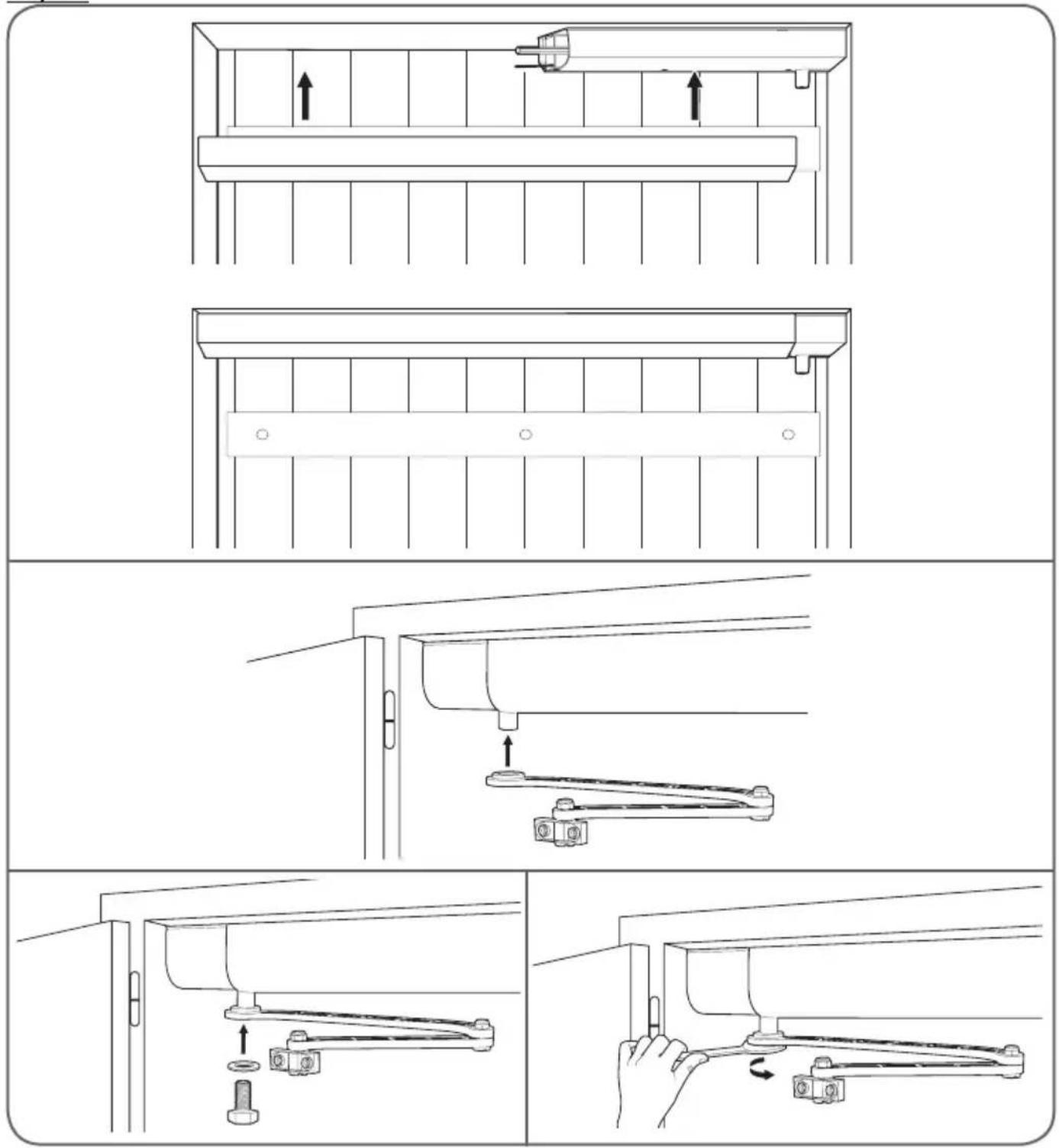

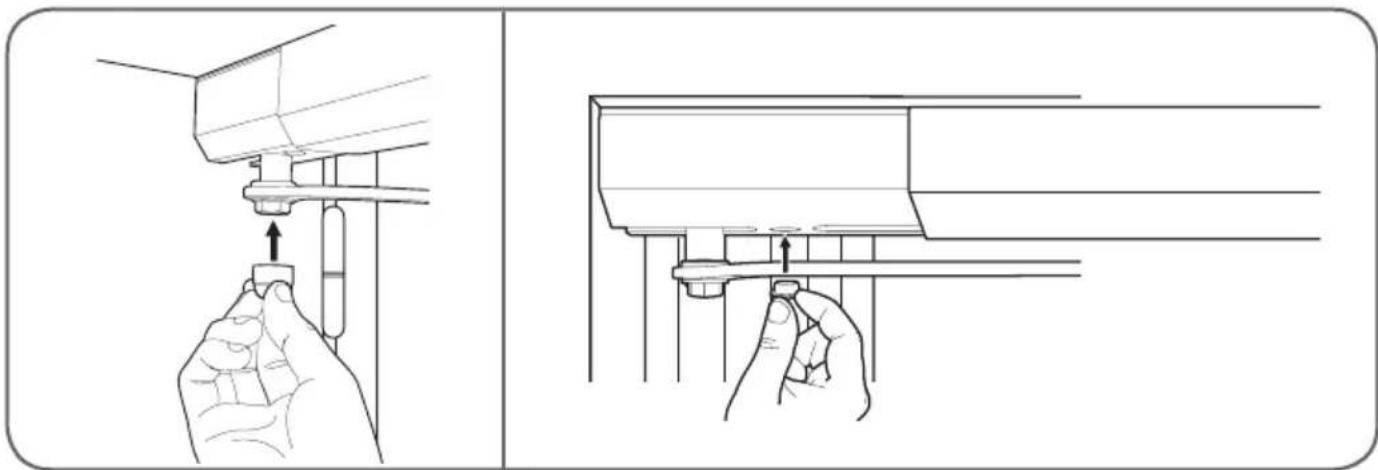

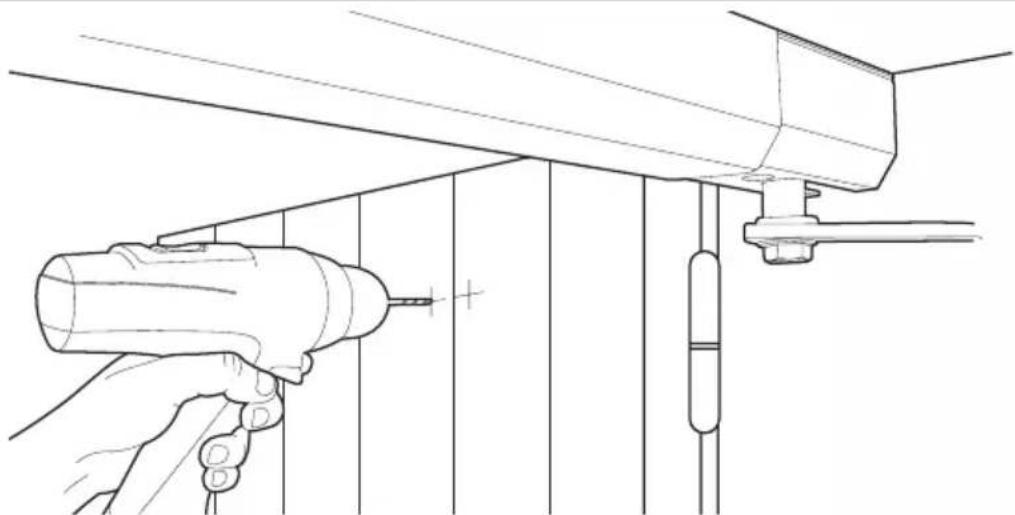

Vissez les vis [14] sans les serrer afin de pouvoir manoeuvrer les bras. Après le montage du bras droit, répétez les opérations pour le bras gauche.

d - InStALLAtION

		A (mm)
		20 à 40		45	50	55	60	65
B (mm)	10	175	175	175	175		175	175
	20	175	175	175	175		175	175
	30	175	175	175	175		175
	40	175	175	175	170
	50	175

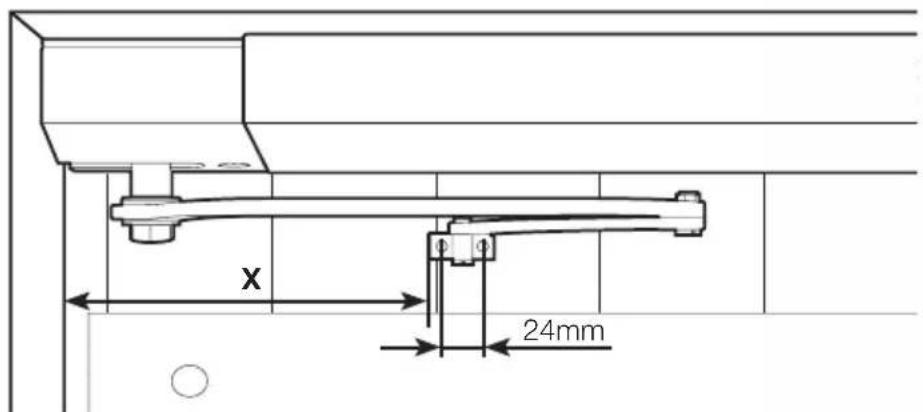

Mesurez A et B, puis déterminez la cote X (en mm) dans le tableau ci-dessus.

Positionnez les bras bien à l'horizontale.

Répétez les opérations pour l'autre bras.

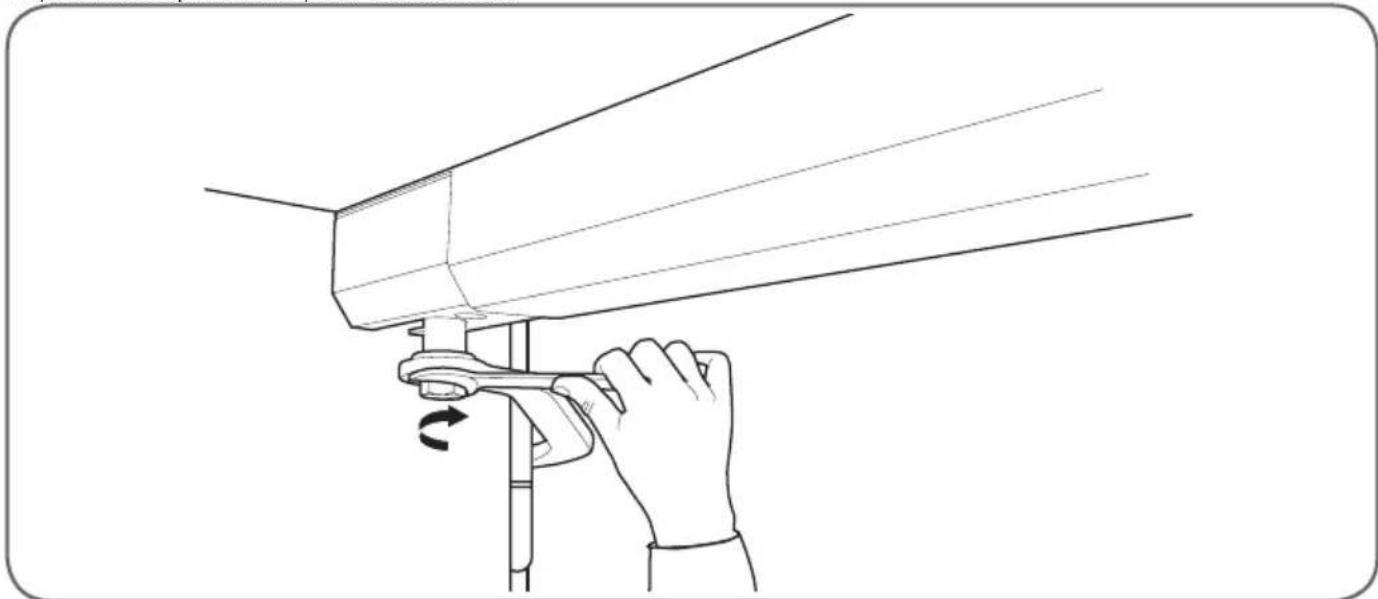

Ouvrez les 2 battants entièrement et serrez les vis [14].

Etape 5

Passez le câble d'alimentation.

Veillez à ce qu'aucun fil (alimentation, fil d'antenne) ne puisse être pris dans une partie mobile.

3 - POSE SUR UN VOLET GAUCHE\* SEUL

* Ouverture vers la gauche vue de l'extérieur

Etape 1

Marquez un trait à 3 mm du volet en position fermé sur le linteau.

Ce trait servira à determiner le positionnement de la motorisation.

Mesurez la largeur de linteau.

D - INSTALLATION

Etape 2

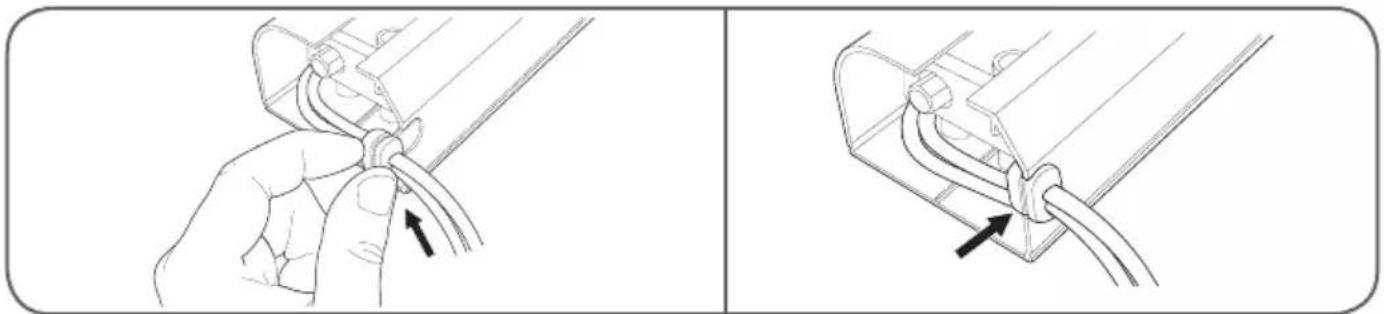

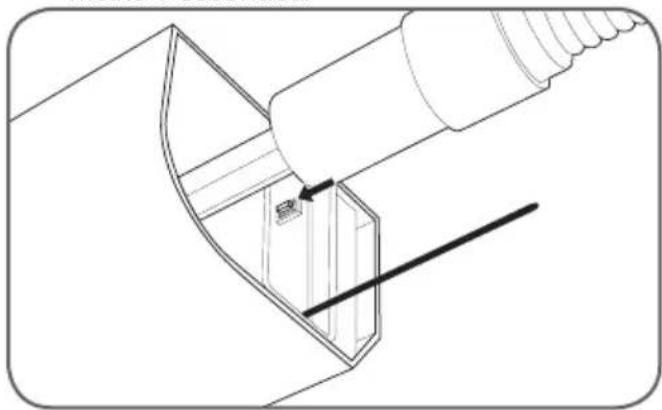

Insérez les deux câbles dans la pièce [4] puis montez-la dans l'encoche du tube principal comme sur le dessin ci-dessous.

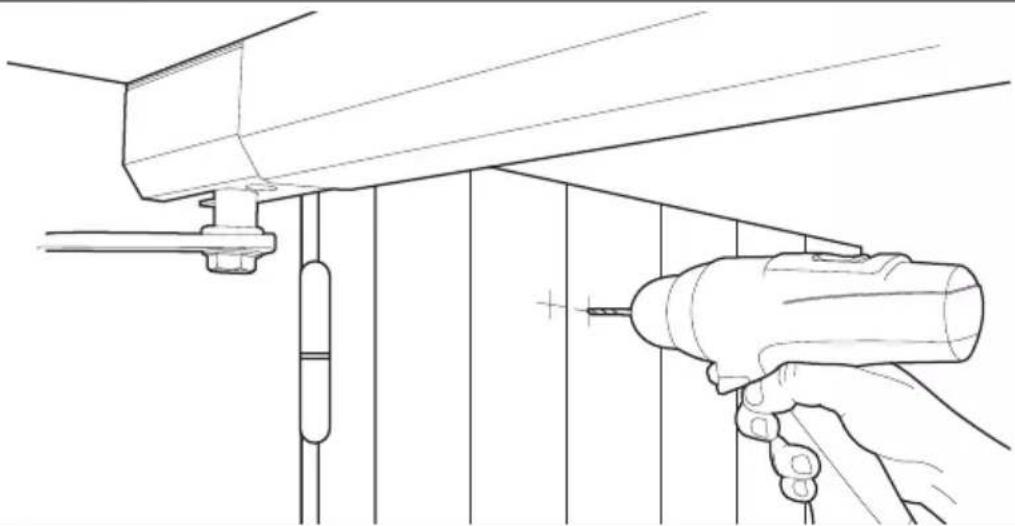

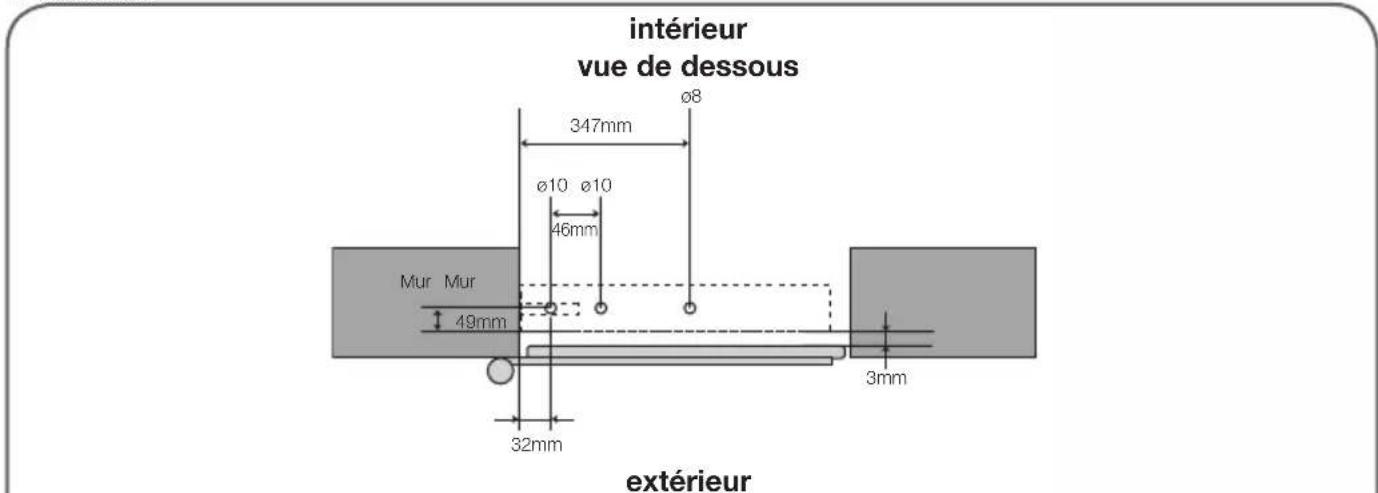

Marquez et perçez les trous pour la fixation de la motorisation sous le linteau en suivant le plan de perçage ci-dessous.

Etape 4

Coupez le cache PVC s'il est trop long. Vissez la vis [14] sans la serrer afin de pouvoir manoeuvrer le bras.

d - InStALLAtION

		A (mm)
		20 à 40		45	50	55	60	65
B (mm)	10	175	175	175	175		175	175
	20	175	175	175	175		175	175
	30	175	175	175	175		175
	40	175	175	175	170
	50	175

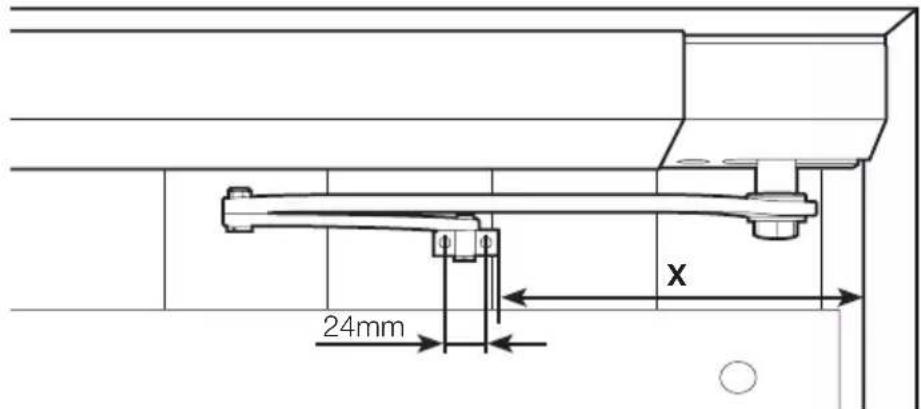

Mesurez A et B, puis déterminez la cote X (en mm) dans le tableau ci-dessus.

Positionnez le bras bien à l'horizontale.

Passez le câble d'alimentation.

Veillez à ce qu'aucun fil (alimentation, fil d'antenne) ne puisse être pris dans une partie mobile.

4 - CONNEXION DE LA MOTORISATION

Consignes de sécurité :

Tous les branchements électriques doivent être faits hors tension (disjoncteur de protection en position OFF). Ces branchements doivent être faits par un électricien qualifié.

Raccordez le câble d'alimentation au réseau électrique en utilisant du câble 2x0,75mm² minimum.

Notes importantes :

La ligne électrique utilisée doit être exclusivement réservée pour alimenter votre motorisation de volet à battants et protégée par un fusible ou disjoncteur et d'un dispositif différentiel (30mA). Elle doit être conforme aux normes de sécurité électrique en vigueur.

vers le conducteur Neutre du réseau électrique

vers le conducteur Phase du réseau électrique

5 - TÉLÉCOMMANDE

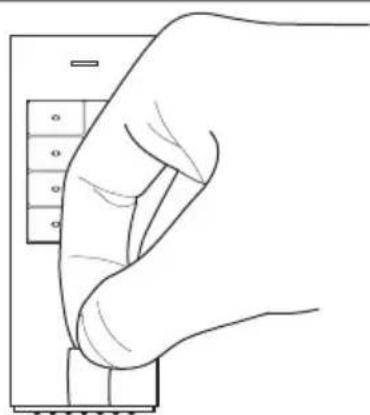

Retirez la languette de la télécommande pour connecter la pile.

Le principe de commande consiste à mettre en contact le fil blanc et un des deux autres fils suivant que vous souhaitez ouvrir ou fermer le volet.

• Blanc et bleu en contact : fermeture
• Blanc et rouge en contact : ouverture

Dés qu'il ne sont plus en contact, la motorisation s'arrête.

S'il est toujours en contact alors que le volet est complètement ouvert ou fermé, la motorisation s'arrête toute seule mais la commande par radio est bloquée.

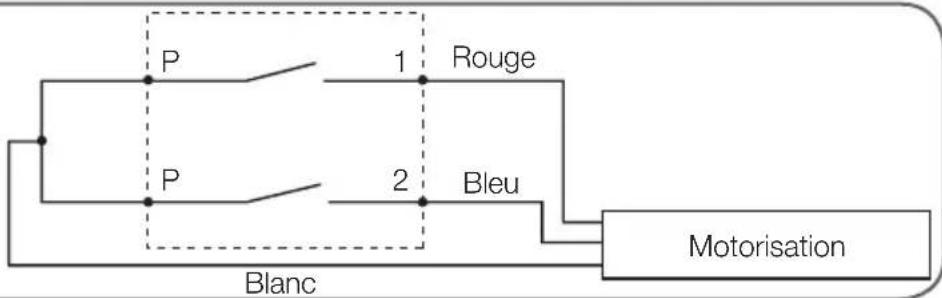

2 boutons poussoirs

ATTENTION : Ne connectez pas ces trois fils au réseau 230V, ils transportent des signaux de commande en très basse tension.


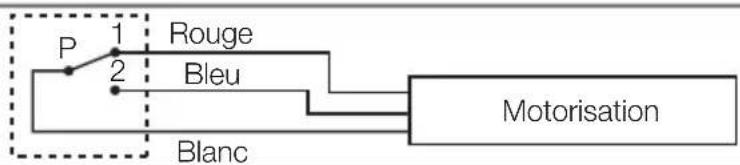

1 bouton à deux positions


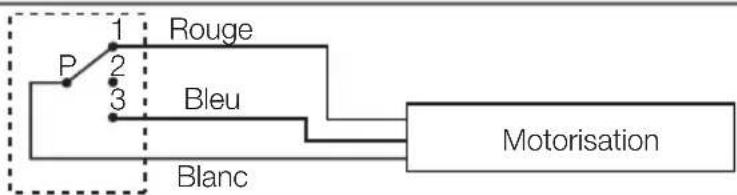

1 bouton à trois positions

Comme il existe une grande variété d'interrupteur de commande de volet, respectez le principe de commande tel qu'il est énoncé ci-dessus afin de câbler l'interrupteur correctement.

Attention : Pour que la commande radio fonctionne, le fil blanc ne doit pas rester en contact avec l'un des 2 autres fils lorsque le mouvement est terminé.

E - cOnFlguRAtION

1 - PROGRAMMATION

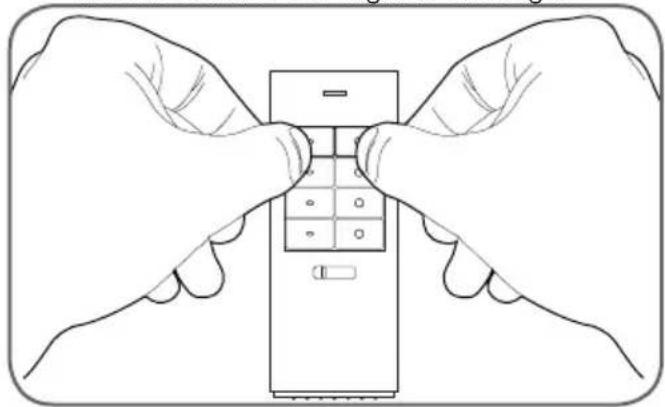

Pour associer la télécommande :

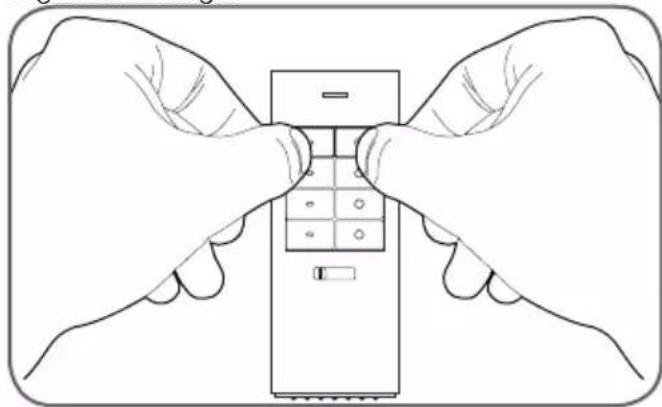

- Sur la télécommande, maintenez simultanément pendant 3 secondes les touches d'allumage et d'extinction du canal que vous souhaitez utiliser (1 à 3). Le témoin de la télécommande clignote en rouge.

- Pendant que le témoin de la télécommande clignote, maintenez la touche d'appairage de la motorisation pendant au moins 3 secondes.

L'association est terminée.

2 - PROGRAMMATION AvEC D'AUTRES ACCESSOIRES THOMSON MAISON CONNECTÉE

Chaque élément peut être appairé avec d'autres dispositifs de la gamme Thomson maison connectée : télécommande murale, douille télécommandée, relais universel pour motorisation...

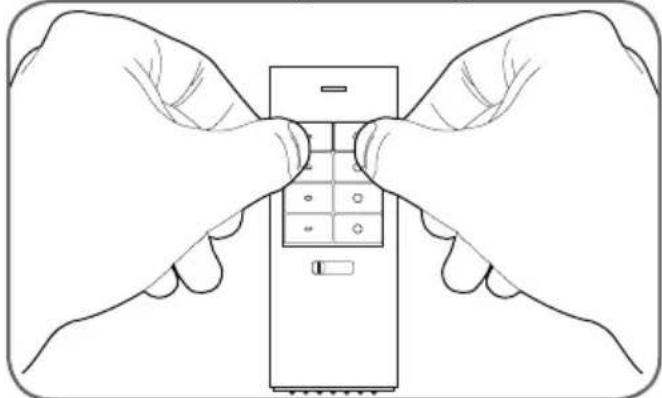

- Pour appairer la télécommande avec un autre dispositif à commander, maintenez simultanément pendant 3 secondes les touches d'allumage et d'extinction du canal que vous souhaitez utiliser. Le témoin de la télécommande clignote en rouge.

- Placez ensuite le dispositif à commander en mode d'appairage. Référez-vous à son guide d'utilisation pour connaître la manipulation à effectuer.

Remarque : On peut appairer jusqu'à 5 dispositifs par canal.

Pour appairer la motorisation avec un autre dispositif de commande, référez-vous au guide d'utilisation du dispositif que vous souhaitez associer à votre produit.

Durant l'association vous serez invité à placer la motorisation en mode association :

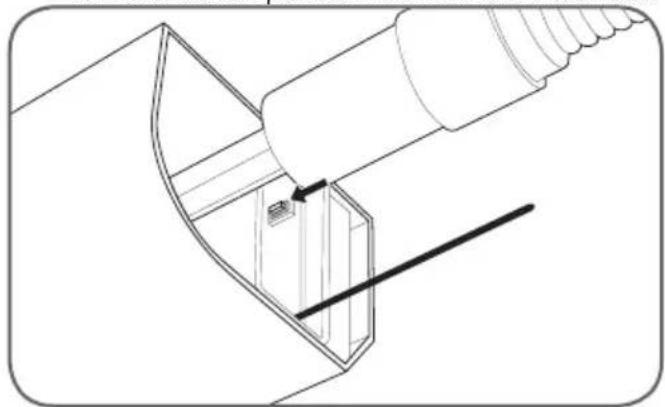

- Quand vous êtes invité à placer la motorisation en mode association, maintenez la touche d'appairage de la motorisation pendant au moins 3 secondes.

1 - Programmation de la motorisation

L'appairage de la motorisation avec une Thombox vous permet de programmer et piloter à dista l'ouverture de vos volets depuis son appli smartphone ou tablette.

Pour appairer la motorisation avec une Thombox, rendez-vous dans l'interface de votre Thombox,

onglet « Général » ≡ .

Pour associer votre accessoire cliquez sur AJOUT MODULE

ETAPE 1 : cliquez sur le réseau « ARW »

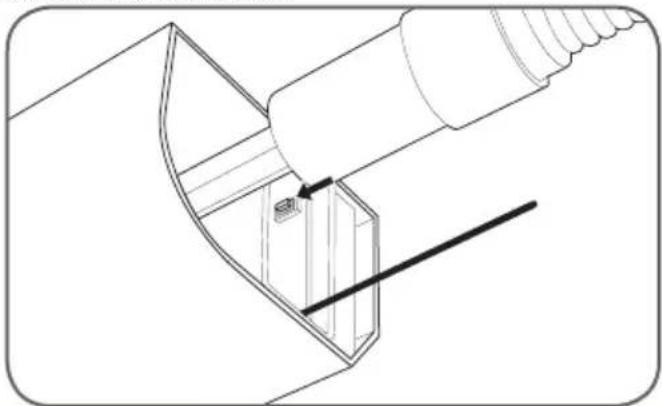

ETAPE 2 : Durant le compte à rebours, maintenez la touche d'appairage de la motorisation pendant au moins 3 secondes :

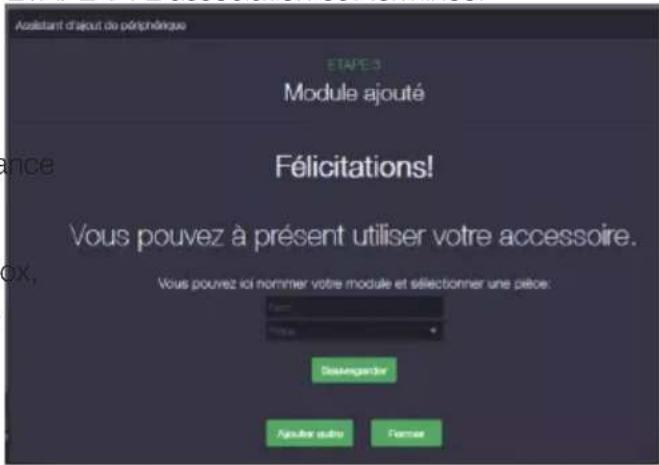

ETAPE 3 : L'association est terminée.

Nommez votre accessoire à votre convenance pour l'identifier plus facilement. Cliquez ensuite sur Sauvegarder, puis sur Fermer.

2 - Programmation de la télécommande

L'appairage de la télécommande avec une Thombox vous permet d'utiliser votre télécommande pour déclencher des règles et scénarios.

Pour appairer la télécommande avec une Thombox, rendez-vous dans l'interface de votre Thombox, onglet « Général » ≡ .

ETAPE 1 : cliquez sur le réseau « ARW »

ETAPE 2 : Durant le compte à rebours, maintenez simultanément pendant 3 secondes les touches d'allumage et d'extinction du canal à ce que vous souhaitez utiliser. Le témoin de la télécommand clignote en rouge.

Une fois votre télécommande détectée, sélectionnez le type « Télécommande » dans la liste qui apparaît.

ETAPE 3 : L'association est terminée.

Nommez votre accessoire à votre convenance pour l'identifier plus facilement. Cliquez ensuite sur Sauvegarder, puis sur fermer.

F - UTILISATION

1 - UTILISATION AVEC UN DISPOSITIF DE COMMANDE

La commande peut se faire à partir de la télécommande fournie, d'un interrupteur de commande mural filaire, ou de tout autre émetteur programmé.

Avec une télécommande ou un organe de commande radio

• Ouverture :
  1- Appuyez sur la touche de votre télécommande.
  2- Le volet s'ouvre.
  3- Sans action contraire de votre part, le volet s'arrête quand il est ouvert.
  4- Si en cours d'ouverture, vous appuyez sur la touche Q, le volet s'arrête.
• Fermeture :
  1- Appuyez sur la touche de votre télécommande.
  2- Le volet se ferme.
  3- Sans action contraire de votre part, le volet s'arrête quand il est fermé.
  4- Si en cours de fermeture, vous appuyez sur la touche ☐, le volet s'arrête.

Avec un organe de commande filaire 2 positions

En changeant la position de l'interrupteur, le s'ouvre s'il était fermé, et se ferme s'il était ouvert. En utilisant ce type d'interrupteur de commande, la commande radio ne peut pas fonctionner.

Avec un organe de commande filaire à 2 boutons poussoirs

Maintenez l'un ou l'autre bouton pour ouvrir ou fermer. En utilisant ce type d'interrupteur commande, il n'y a pas d'incompatibilité avec commande radio.

Avec un organe de commande filaire 3 positions

Les deux positions extrêmes ouvrent ou ferment, et la position centrale stoppe le volet. Si l'interrupteur reste bloqué dans une position extrême (interrupteur type 3 positions stables), le volet s'arrête tout seul quand il a terminé son mouvement, il n'estus les dispositifs commandés par ce canal seront pas nécessaire de ramener en position centrale alors supprimés.

Cependant, si l'interrupteur reste dans une des positions extrêmes, la commande radio est bloquée.

Pour utiliser la commande radio lorsqu'un interrupteur de commande filaire est connecté, l'interrupteur doit avoir 3 positions, et la commande doit se faire par appui maintenu (le bouton revient tout seul en position centrale quand on le relâche) OU, l'interrupteur doit être constitué de 2 boutons poussoirs.

2 - UTILISATION AVEC LA THOMBOX

• Lorsque vous appairez votre motorisation avec une Thombox, votre motorisation apparaît dans la section «Lampes et appareils». Elle apparaît également comme «Actionneur» et dans la section «Modules» du créateur de règles. Vous pouvez ainsi créer des règles pour la gérer l'ouverture et la fermeture des volets équipés.
• Lorsque vous appairez votre télécommande avec une Thombox, elle n'apparaît pas dans le tableau de bord, mais est disponible dans le créateur de règles comme « Télécommande » et dans la section «Modules ». Vous pouvez ainsi créer des règles que vous déclenchez avec les touches de votre télécommande.

3 - SUPPRESSION D'UN APPAREIL DANS LA MÉMOIRE DE LA TÉLÉCOMMANDE

Véteir retirer l'un des appareils contrôlés par un canal de la télécommande, recommencez l'étape de programmation du présent guide avec le canal concerné. En programmant 2 fois un dispositif Thomson maison connectée sur le même canal, le dispositif est supprimé du canal.

4 - SUPPRESSION DE TOUS LES DISPOSITIFS d'UN CANAL DE TÉLÉCOMMANDE

• Pour supprimer l'intégralité des appareils contrôlés par un canal de la télécommande maintenez simultanément pendant 3 secondes les touches d'allumage et d'extinction du canal concernées.
• Relâchez les touches, puis de nouveau maintenez simultanément pendant 3 secondes les touches d'allumage et d'extinction.

F - utilISAtION

5 - fONCTION NETTOYAGE

La fonction nettoyage de la télécommande permet de supprimer d'un canal tous les dispositifs inactifs (exemple : une prise télécommandée dont on se serait séparé).

• Pour nettoyer un canal de la télécommande, maintenez simultanément pendant 3 secondes les touches d'allumage et d'extinction du canal concerné.
• Relâchez les touches, puis maintenez pendant 3 secondes la touche d'allumage.

Si un dispositif n'a pas répondu 20 fois de suite aux touches du canal choisi, il est supprimé de la mémoire. Tous les autres dispositifs qui sont toujours utilisés, sont conservés en mémoire.

6 - UTILISATION DU SÉLECTEUR DE GROUPE

Votre télécommande peut gérer 4 groupes de 3 canaux chacun. Déplacez le sélecteur de groupe sur les positions 1, 2, 3 ou 4 pour choisir quel groupe d'appareils commander.

Remarques :

• Chaque canal peut commander jusqu'à 5 appareils distincts.
• Les touches d'allumage et d'extinction simultanées des 3 canaux sur le bas de la télécommande n'agissent que sur les appareils associés au groupe actuellement choisi.

7 - REMPLACEMENT DE LA PILE DE LA TÉLÉCOMMANDE

Si vous constatez une baisse de la portée de votre télécommande, il est temps de remplacer sa pile. Si la télécommande est associée à une Thombox, la Thombox en est avertie. Utilisez une pile 3V de type CR2032.

La durée de vie d'une pile est de l'ordre d'un an dans le cadre d'une utilisation normale.

Si votre problème n'est pas répertorié ci-dessous, vous devez contacter notre service technique.

Problèmes courants et solutions

Symptômes Causes possibles Solutions
Le volet refuse de se déplacer ou se déplace au ralenti	Le câblage de la motorisation est incorrect.La motorisation n’est pas correctement installée.La motorisation n’est pas adaptée au volet.	Contrôlez l’alimentation de la motorisation.Contrôlez l’installation.
Un des battants ne s’ouvre ou ne se ferme pas entièrement	Le décalage entre les deux battants n’est pas correctement réglé.	Désérrez les bras et ouvrez entièrement les volets, puis resserrez les 2 bras.

H - InFORMATlOnS tEcHnIQuES Et LégALES

1 - CARACTÉRISTIQUES TECHNIQUES

Télécommande
Fréquence radio	Protocole ARW 868.3MHz
Portée radio	Jusqu'à 150m en champ libre*
Alimentation	3Vdc par une pile CR2032
Nombre de canaux	4 groupes de 3 canaux
Nombre d'appareils par canal	5
Température de fonctionnement	0°C à 40°C, utilisation intérieure exclusivement

*La portée radio indiquée est la portée en champ libre, c'est-à-dire sans obstacle entre le récepteur et l'émetteur. Tout obstacle ou perturbation réduit cette portée.

Moteur tubulaire
Type	Moteur tubulaire 230Vac, réducteur à engrenage épicycloïdal
Alimentation	230Vac 50Hz
Couple nominal	46N.m
Vitesse au couple nominal	12 tr/min
Consommation à force nominale	0.4A
Durée de fonctionnement assignée	10 min
Température de fonctionnement	-20°C à 50°C
Poids maximum du volet à équiper	2 x 30kg
Surface maximum du volet à équiper	2m2 pour un volet à 2 battants1,5m2 pour un volet à 1 battant
Nombre maximum de radiocommandes	Infini

H - InFORMATlOnS tEcHnIQuES Et LégALES

2 - GARANTIE

• Ce produit est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé hormis pour l'insertion et le remplacement des piles ou batteries, par des personnes étrangères à la société AVIDSEN.
• Les éléments dits consommables tels que les piles ne rentrent pas dans le cadre de la garantie.
• Toute intervention sur l'appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons onté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après-vente au :

0 892 701 369

Service 0,35 € / min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

5 - DÉCLARATION DE CONFORMITE

A la directive R&TTE

AVIDSEN déclare que l'équipement : Kit de motorisation pour volets à battants 500015 Est conforme à la directive R&TTE 99/5/CE et sa conformité a été évaluée selon les normes applicables en vigueur : EN 301 489-1 V1.9.2 EN 301 489-3 V1.4.1 EN 300 220-2 V2.4.1 Est conforme à la directive Basse Tension 2006/95/CE et sa conformité a été évaluée selon les normes applicables en vigueur : EN 60335-1 :2012 Est conforme à la directive CEM 2004/108/CE et sa conformité a été évaluée selon les normes applicables en vigueur : EN 55014-1 :2006 + A1 :2009 + A2 :2011 EN 55014-2 : 1997 +A1 2001 + A2 :2008 EN 61000-3-2 :2006 + A1 :2009 + A2 :2009 EN 61000-3-3 :2008

A Chambray les Tours le 05/10/15 Alexandre Chaverot, président

Retrouvez l'intégralité de notre gamme Thomson Maison connectée sur

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32, rue Augustin Fresnel

37170 Chambray les Tours - France
