S410G5 - Ordinateur portable Getac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur portable robuste
Dimensions (L x P x H)	350,5 x 294,5 x 38,5 mm
Poids	≥ 2,38 kg
Processeur	Intel Core i7-1370P / i7-1360P / i5-1350P / i5-1340P / i3-1315U (13e génération)
Mémoire RAM	16 / 32 / 64 Go DDR5 SO-DIMM
Stockage principal	PCIe NVMe SSD M.2 256 Go / 512 Go / 1 To / 2 To (amovible)
Affichage	Écran 14 pouces TFT LCD, 1366x768 WXGA ou 1920x1080 FHD (optionnel), écran tactile capacitif multi-touch 10 points (optionnel)
Graphiques	Intel UHD Graphics (i3) / Iris Xe Graphics (i5/i7) ; optionnel NVIDIA GTX1650 MXM
Connectivité sans fil	WiFi 6E (Intel AX211), Bluetooth 5.3, WWAN 4G LTE ou 5G NR (optionnel), GPS (optionnel)
Ports	USB 3.2 Gen 2 x2, USB-C Thunderbolt 4, USB 3.2 Gen 1, HDMI 2.0, RJ45, jack audio combo 3.5 mm, lecteur microSD, lecteur carte à puce ; optionnel : RS-232, VGA, DisplayPort, USB PowerShare
Sécurité	TPM 2.0, verrou Kensington, lecteur d'empreinte digitale (optionnel), caméra IR (optionnel)
Alimentation	Adaptateur secteur 90 W (standard) / 120 W (GPU discret)
Batterie	Batterie principale Lithium-ion 6 cellules 6900 mAh 10,8 V ; deuxième batterie (optionnel) ; batterie supplémentaire (optionnel)
Autonomie estimée	Jusqu'à 12 heures selon configuration et usage
Température de fonctionnement	-29 °C à 63 °C
Résistance aux chutes	0,9 m
Clavier	Rétroéclairé avec pavé numérique et touches de fonction
Pavé tactile	Multitouch capacitif
Système d'exploitation	Windows 11 Professionnel

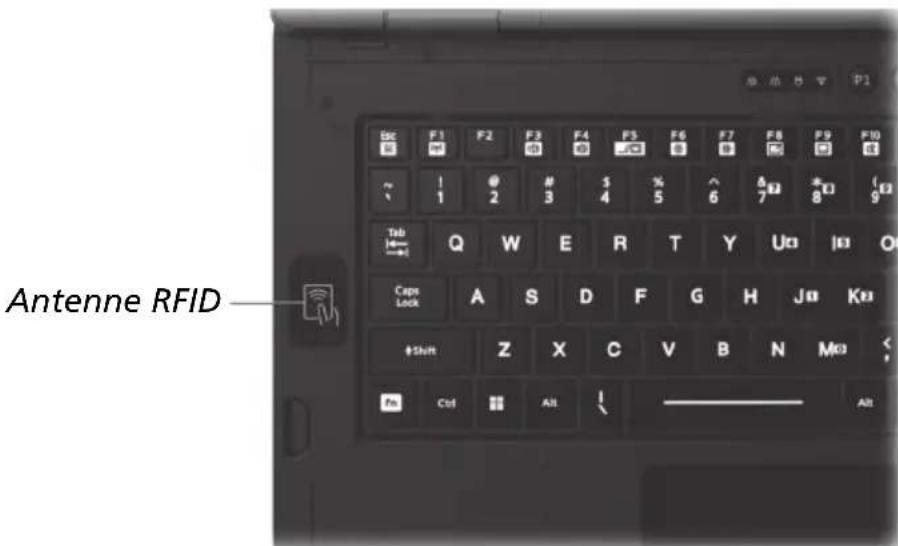

Fonctions spéciales	Mode Blackout, mode visible au soleil, lecteur RFID (optionnel), scanner code-barres (optionnel)

FOIRE AUX QUESTIONS - S410G5 Getac

Comment charger le bloc batterie du Getac S410G5 ?

Branchez l'adaptateur CA à l'ordinateur et à une prise secteur. Le voyant de batterie s'allume en ambre pendant la charge et devient vert lorsque la batterie est complètement chargée (environ 2h30-3h). La charge est possible même si l'ordinateur est allumé. Veillez à utiliser uniquement l'adaptateur fourni.

Comment utiliser l'écran tactile capacitif ?

L'écran tactile réagit au toucher du doigt ou du stylet capacitif fourni. Vous pouvez effectuer des gestes multi-touch comme le zoom (pincer), le défilement à deux doigts et la rotation. Pour activer/désactiver l'écran tactile, appuyez sur Fn+F8. Le mode écran tactile (doigt, gant, stylet) peut être modifié via le bureau Windows.

Comment se connecter à un réseau WiFi ?

Assurez-vous que la radio WLAN est activée (via l'icône réseau dans la barre des tâches ou Fn+F1 pour le mode Avion). Cliquez sur l'icône réseau, sélectionnez le réseau souhaité dans la liste et cliquez sur Connecter. Saisissez la clé de sécurité si nécessaire.

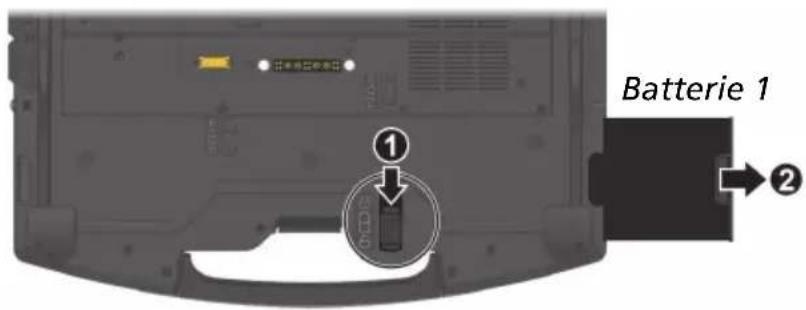

Comment remplacer le bloc batterie principal ?

Éteignez l'ordinateur et débranchez l'adaptateur CA. Attendez 5 minutes. Retournez l'ordinateur, faites coulisser le loquet de la batterie en position déverrouillée et retirez la batterie. Insérez la nouvelle batterie en respectant l'orientation jusqu'à ce que le loquet se verrouille. Ne retirez pas la batterie lorsque l'ordinateur est en marche sauf pour un échange à chaud.

Comment nettoyer l'ordinateur ?

Éteignez l'ordinateur et débranchez-le. Utilisez un chiffon doux légèrement humecté d'eau ou de détergent non alcalin pour essuyer l'extérieur. Pour l'écran, utilisez un chiffon doux et non pelucheux. Le pavé tactile peut être nettoyé avec du ruban adhésif pour enlever poussière et graisse. Évitez tout produit abrasif.

Comment effectuer une réinitialisation d'usine ?

Accédez aux Paramètres Windows : Démarrer → Paramètres → Système → Récupération. Sous 'Réinitialiser ce PC', cliquez sur 'Réinitialiser'. Vous pouvez choisir de conserver ou non vos fichiers. Laissez l'adaptateur CA branché pendant le processus. Toutes les données seront effacées si vous choisissez 'Tout supprimer'.

Comment utiliser le lecteur d'empreintes digitales ?

Enregistrez d'abord vos empreintes dans Paramètres → Comptes → Options de connexion. Sélectionnez 'Empreinte digitale' et suivez les instructions. Pour vous connecter, posez le doigt enregistré sur le capteur. Le capteur se trouve à côté du pavé tactile.

Comment utiliser le scanner de code-barres (optionnel) ?

Ouvrez le logiciel de traitement de données. Appuyez sur le bouton P1 (déclencheur) de l'ordinateur. Pointez le faisceau sur le code-barres. En cas de réussite, un bip retentit et les données sont saisies. Réglez la distance pour une lecture optimale.

Comment mettre à jour les pilotes ?

Vous pouvez télécharger les derniers pilotes depuis le site Getac (www.getac.com, rubrique Support). Utilisez le disque des pilotes fourni ou exécutez les installateurs téléchargés. Assurez-vous que le pilote correspond à la version de Windows installée. Redémarrez l'ordinateur après l'installation.

Que faire si l'ordinateur ne s'allume pas ?

Vérifiez que l'adaptateur CA est correctement branché et que la batterie est chargée. Appuyez longuement sur le bouton d'alimentation (plus de 5 secondes) pour forcer l'arrêt, puis rallumez. Si l'écran reste noir, essayez de réinitialiser le matériel en débranchant la batterie et l'alimentation, attendez 30 secondes, puis rebranchez. Si le problème persiste, contactez le support Getac.

MODE D'EMPLOI S410G5 Getac

Manuel de l'utilisateur

05/2024

Marques commerciales

Le terme, les logos et la marque Bluetooth® sont des marques déposées détenues par Bluetooth SIG, Inc.

Thunderbolt est une marque commerciale d'Intel Corporation ou de ses filiales. Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Avis de non responsabilité

Les spécifications et les manuels sont sujets à modifications sans préavis. Getac n'assume aucune responsabilité pour les dommages directs ou indirects résultats d'erreurs, d'omissions ou de différences entre l'appareil et les manuels.

Remarque

Pour notre plus récente version du manuel, veuillez visiter le site Internet de Getac à www.getac.com.

Table des matières

Chapitre 1 Mise en route....1

Mise en route de l'ordinateur....2

Déballage 2

Branchement sur le courant CA.... 3

Mise sous tension ou hors tension de l'ordinateur ...... 4

Coup d'oil sur l'ordinateur 6

Composants avant 6

Composants arrière 7

Composants du côté droit....8

Composants du côté gauche....9

Composants de couvercle ouvert.... 10

Composants du dessous 13

Chapitre 2 Démarrage de votre ordinateur....15

Utiliser le clavier....16

Touches de frappe de texte 16

Touches de contrôle du curseur.... 16

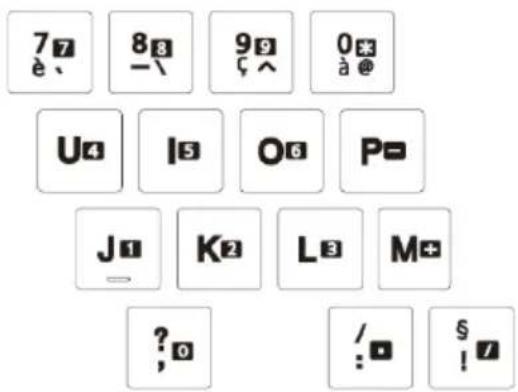

Pavé des touches numériques.... 17

Touches de fonction 18

Touche Fn....18

Touches de raccourcis clavier.... 18

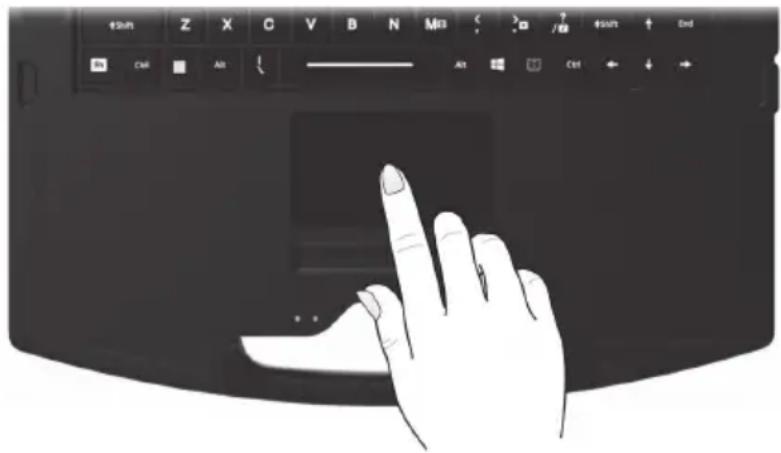

Utiliser le pavé tactile 21

Gestes tactiles sur Windows.... 22

Configurer le pavé tactile 22

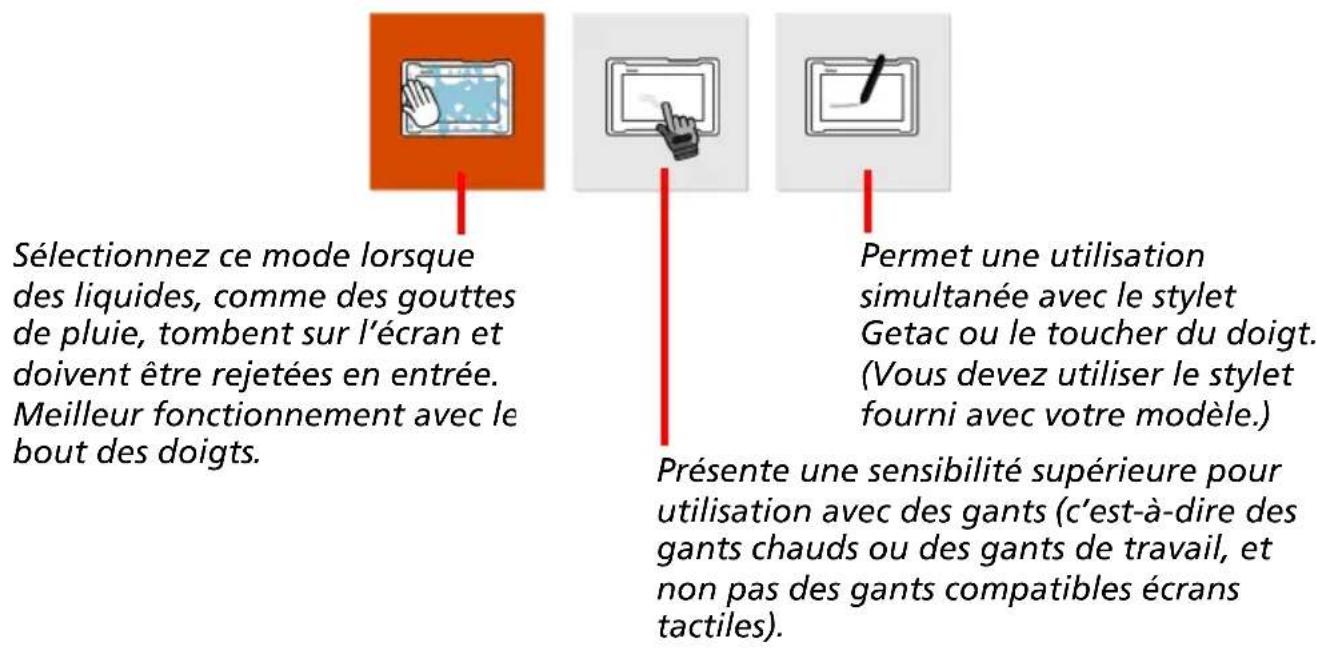

Utiliser l'écran tactile (optionnel) 23

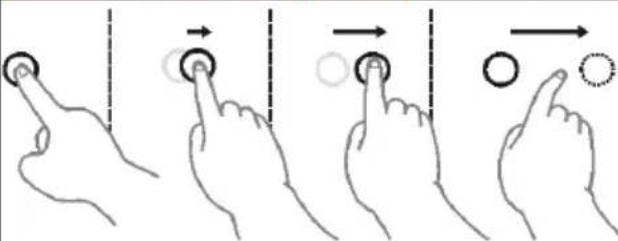

Utilisation des mouvements multi-touch 24

Utilisation de l'attache (optionnel) 26

Utilisation des connexions réseau et sans fil.... 28

Utiliser le LAN 28

Utiliser la fonction WLAN 29

Utiliser la fonction sans fil Bluetooth.... 30

Utiliser la fonction WWAN (optionnel).... 31

Utilisation du lecteur de disque optique (optionnel).... 33

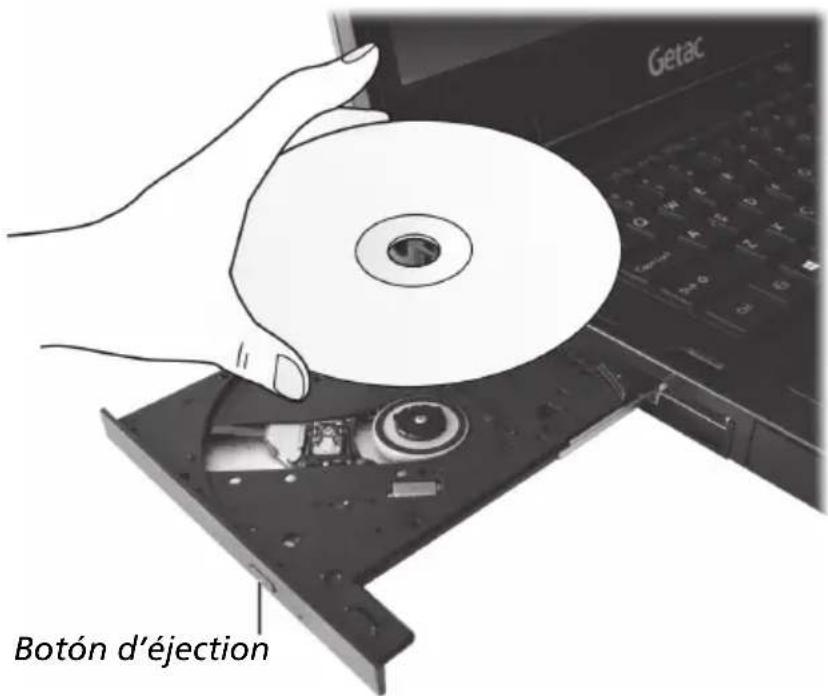

Insérer et déplacer un CD/DVD 34

Utiliser le scanner d'empreintes digitales (optionnel) ...... 35

Utilisation du lecteur de cartes à puce sans contact (optionnel).... 37

Utiliser le scanner de code-barres (optionnel).... 38

Remarque 39

Chapitre 3 Gestion de l'alimentation....40

Adaptateur CA 41

Bloc batterie 42

Recharger le bloc batterie....42

Initialisation du bloc batterie 43

Vérifier le niveau de la batterie.... 43

Signes de batterie faible et actions.... 44

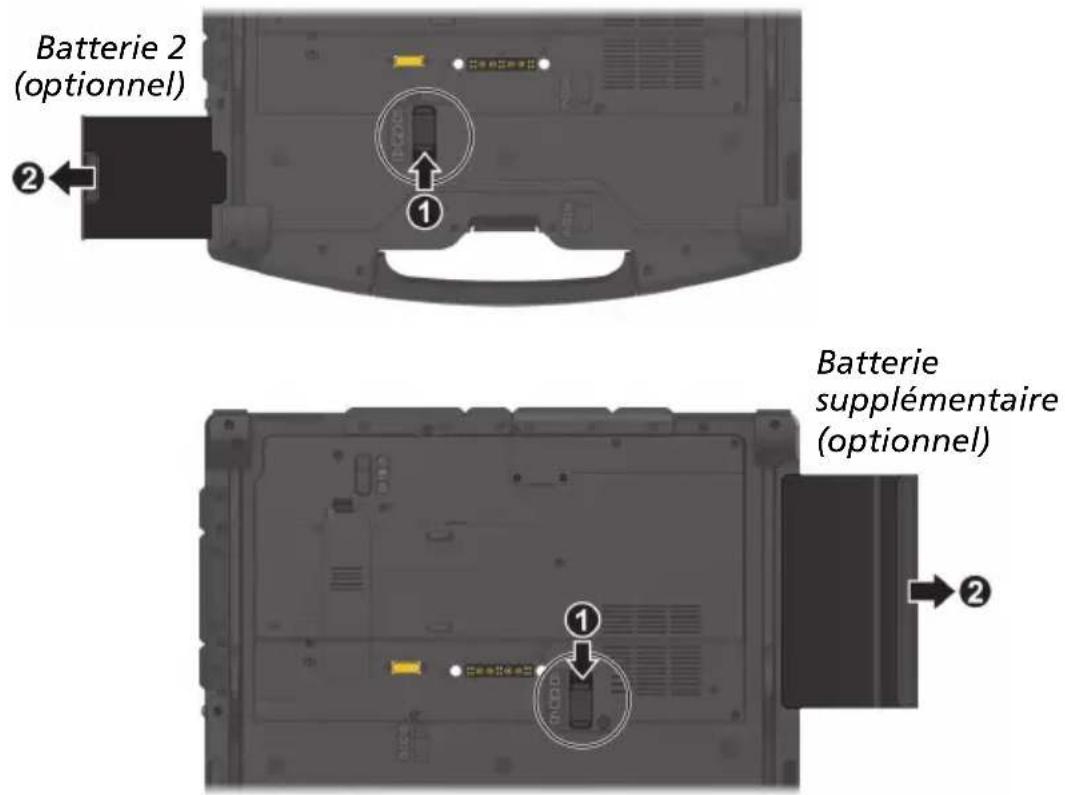

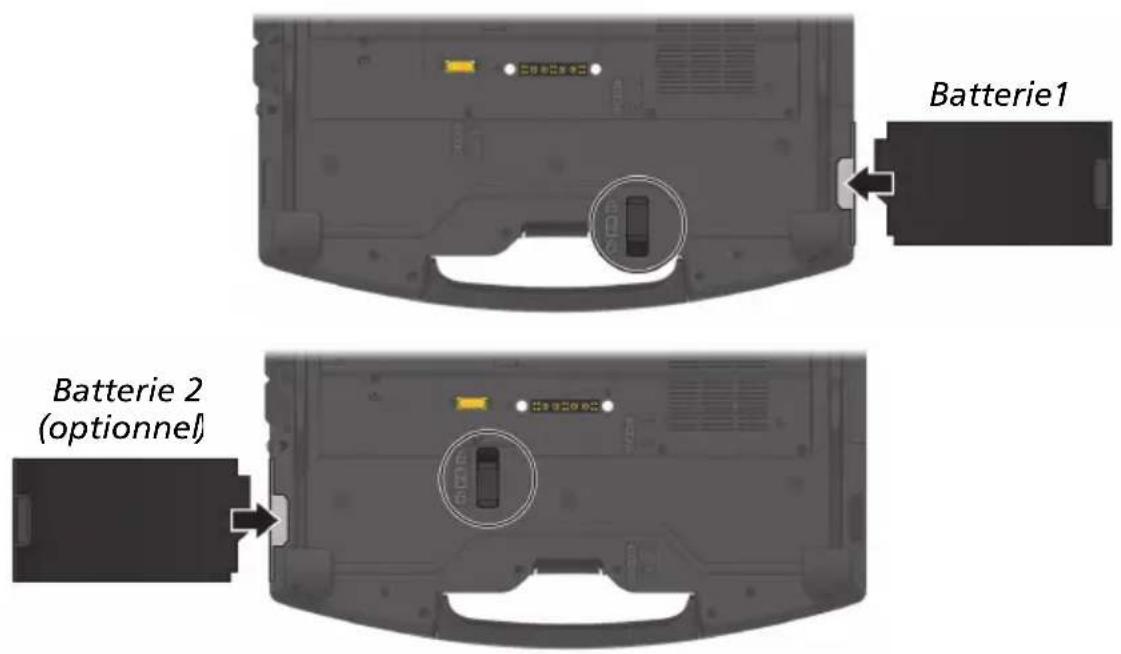

Remplacer le bloc batterie....45

Conseils pour économiser l'énergie.... 48

Chapitre 4 Etendre votre ordinateur ....49

Connexion de périphériques....50

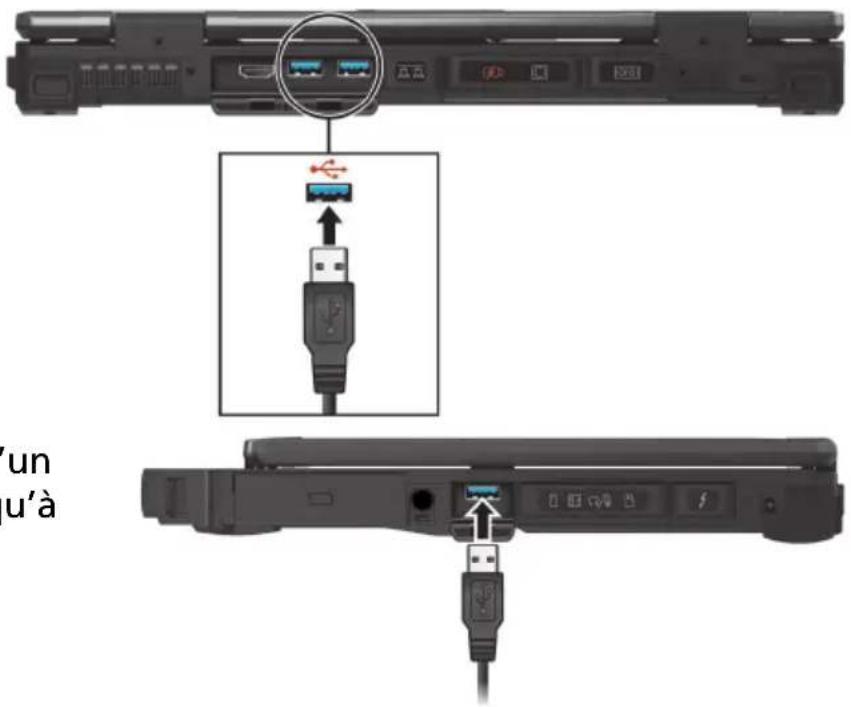

Connector un périphérique USB.... 50

Connector un appareil Thunderbolt™ 50

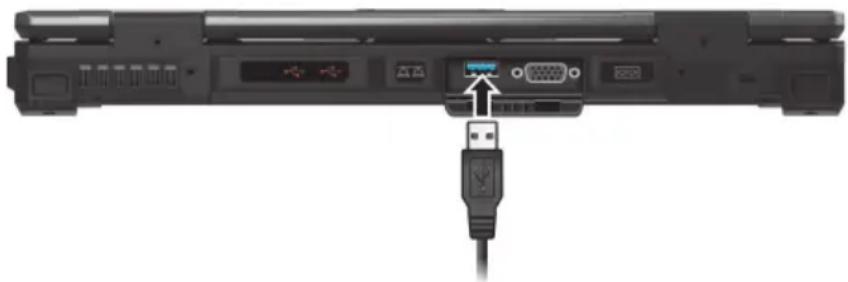

Raccordement d'un appareil pour la recharge USB (optionnel) 51

Branchement d'un moniteur .... 52

Connector un appareil en série (optionnel).... 53

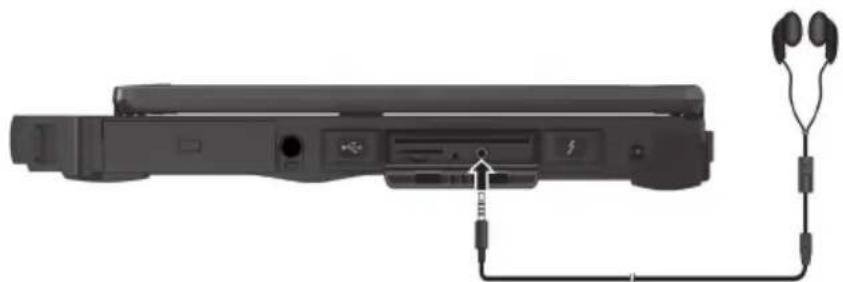

Connexion d'un appareil audio.... 53

Utilisation de différents lecteurs de cartes 54

Utilisation d'une carte de stockage (optionnel)....54

Utiliser des cartes à puce (optionnel).... 55

Changement ou remplacement....56

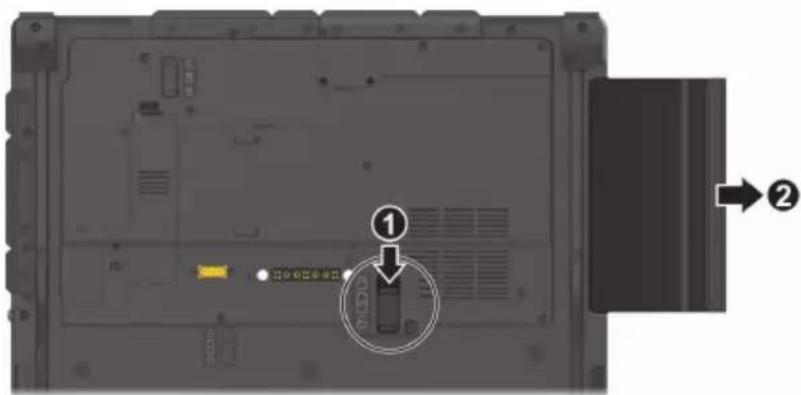

Changer le composant dans la baie multifonction ..... 56

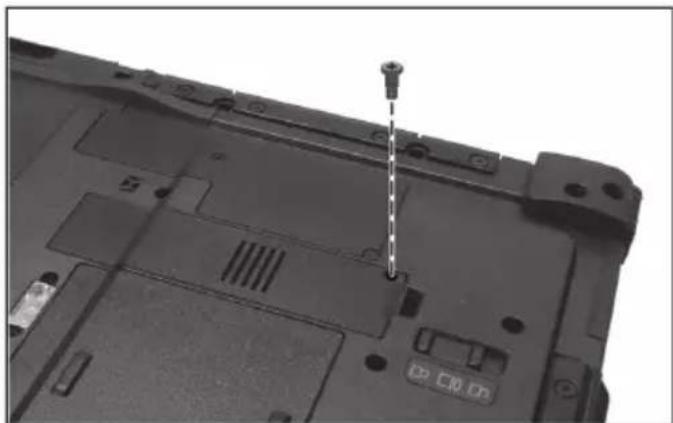

Remplacement du module SSD.... 57

Chapitre 5 La configuration du BIOS....59

Quand et comment les utiliser....60

Description du menu 61

Menu Information 61

Menu Main....61

Menu Advanced....61

Menu Security 63

Menu Boot 65

Menu Exit 66

Chapitre 6 Utilisation des logiciels Getac....67

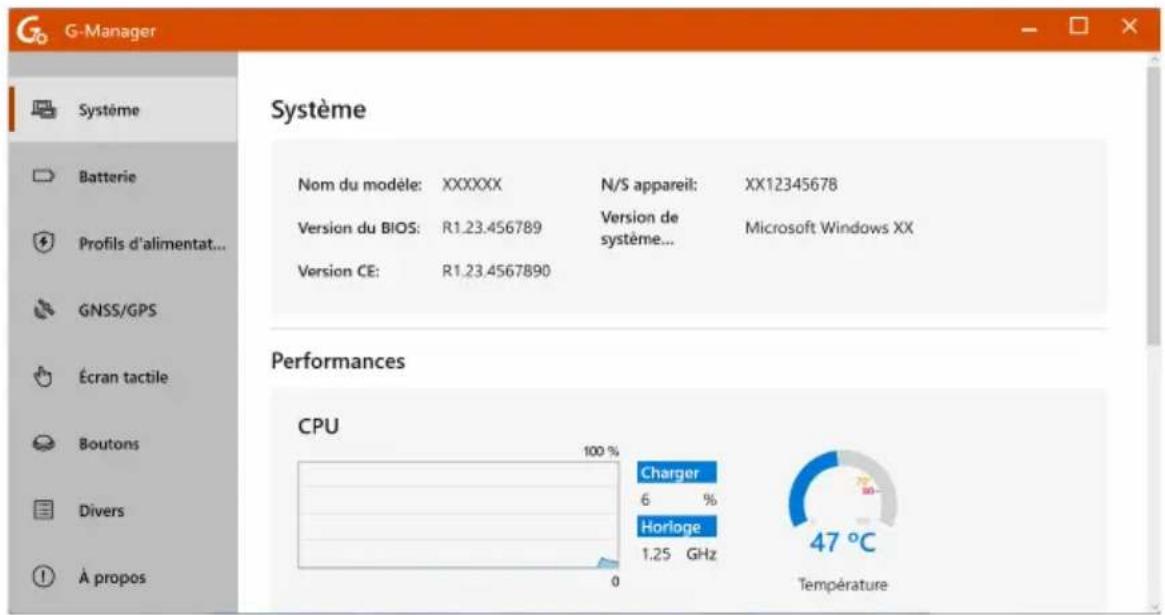

G-Manager 68

Chapitre 7 Entretien et maintenance....69

Protection de l'ordinateur....70

Utiliser une stratégie Anti-Virus 70

Utiliser le câble de verrouillage....70

Prendre soin de l'ordinateur 71

Consignes concernant l'emplacement .... 71

Consignes générales....72

Consignes de nettoyage....72

Consignes relatives au bloc batterie 73

Consignes relatives à l'écran tactile.... 74

En voyage 75

Chapitre 8 Dépannage....76

Liste de contrôle préliminaire....77

Résolution des problèmes communs.... 78

Problèmes de batteries....78

Problèmes de transmiss ion Bluetooth sans fil 78

Problèmes d'affichage....79

Problèmes de dispositifs matériels 80

Problèmes du clavier et de la souris 80

Problèmes de LAN 81

Problèmes de lecteur de disque optique 81

Problèmes de gestion de l'alimentation 81

Problèmes logiciels 82

Problèmes de son....82

Problèmes de démarrage 83

Problèmes de WLAN....83

Autres problèmes....85

Réinitialiser l'ordinateur.... 86

Récupération système....87

Avec Windows RE 87

Utilisation de la Partition de récupération 88

Utilisation du disque des pilotes (optionnel) 89

Annexe A Caractéristiques....90

Annexe B Informations réglementaires....93

Consignes de sécurité 94

À propos de la batterie 94

A propos de l'adaptateur CA....96

Problèmes de température 98

Avis de conformité pour l'Europe.... 100

Communiqué de conformité.... 100

Directive sur la restriction des substances dangereuses (RoHS) 102

ENERGY STAR 103

Chapitre 1

'se en route

Ce chapitre vous indique d'abord point par point comment mettre en route l'ordinateur. Puis, vous trouverez une section présentant brièvement les composants externes de l'ordinateur.

ATTENTION : Les consignes de sécurité sont fournies dans les sections correspondantes du manuel de l'utilisateur. Veuillez lire le manuel et tout document d'accompagnement avant de commencer à utiliser le produit.

Mise en route de l'ordinateur

Déballage

Après déballage du carton d'expédition, vous devez trouver ces éléments en standard :

- Ordinateur portable S410

• Cordon d'alimentation

- Adaptateur CA

- Vis pour le module SSD

- Stylet et attache*

- Bloc batterie principal

- Bloc batterie supplémentaire*

- Document(s)

- Disque des pilotes*

* Optionnel

Inspectez tous les éléments. Le cas échéant où un élément serait endommagé ou manquant, informez votre revendeur immédiatement.

REMARQUE : Certains modèles ne disposent ni de l'adaptateur CA ni du cordon d'alimentation en standard. Pour acheter le kit adaptateur CA correspondant à votre modèle, contactez un distributeur agréé Getac. (Visitez le site Web https://www.getac.com/en/contact/ pour les coordonnées.)

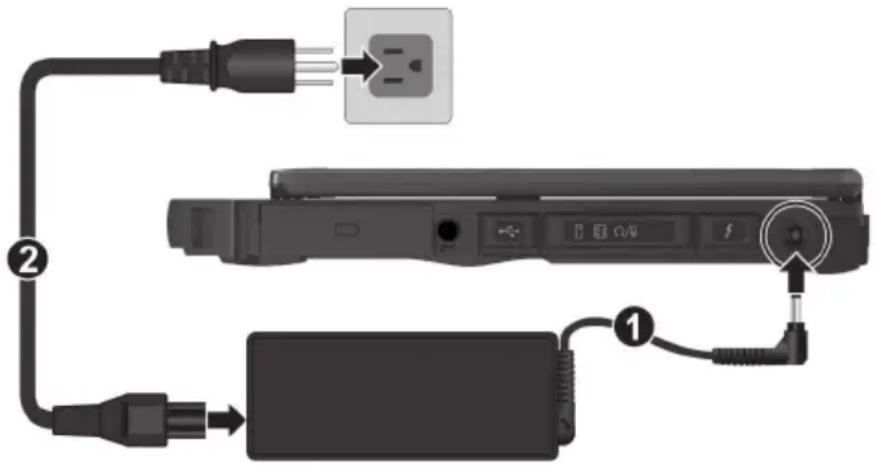

Branchement sur le courant CA

ATTENTION : Utilisez seulement l'adaptateur CA inclus avec votre ordinateur. L'utilisation d'autres adaptateurs CA pourrait endommager l'ordinateur.

REMARQUE :

• Le bloc batterie vous est livré en mode économie d'énergie qui le protège du chargement/déchargement. Il sortira du mode pour être prêt à l'emploi lorsque vous installerez le bloc batterie et brancherez l'alimentation CA sur l'ordinateur pour la première fois.
• Quand l'adaptateur CA est branché, il charge également le bloc batterie. Pour des informations sur l'utilisation de l'alimentation batterie, consultez le Chapitre 3.

Vous devez utiliser l'alimentation CA lors du démarrage de l'ordinateur pour la première fois.

1. Branchez le cordon CC de l'adaptateur CA sur le connecteur d'alimentation de l'ordinateur (①).
2. Brancher l'extrémité femelle du cordon d'alimentation sur l'adaptateur CA et l'extrémité mâle sur une prise électrique (②).

REMARQUE : Le type de cordon d'alimentation varie en fonction des pays. L'aspect de votre cordon d'alimentation et de votre prise de courant peut ne pas correspondre à celui présenté dans ce document.

1. L'alimentation est fournie par la prise secteur à l'adaptateur CA puis à votre ordinateur. Maintenant, vous êtes prêt à mettre en marche l'ordinateur.

Mise sous tension ou hors tension de l'ordinateur

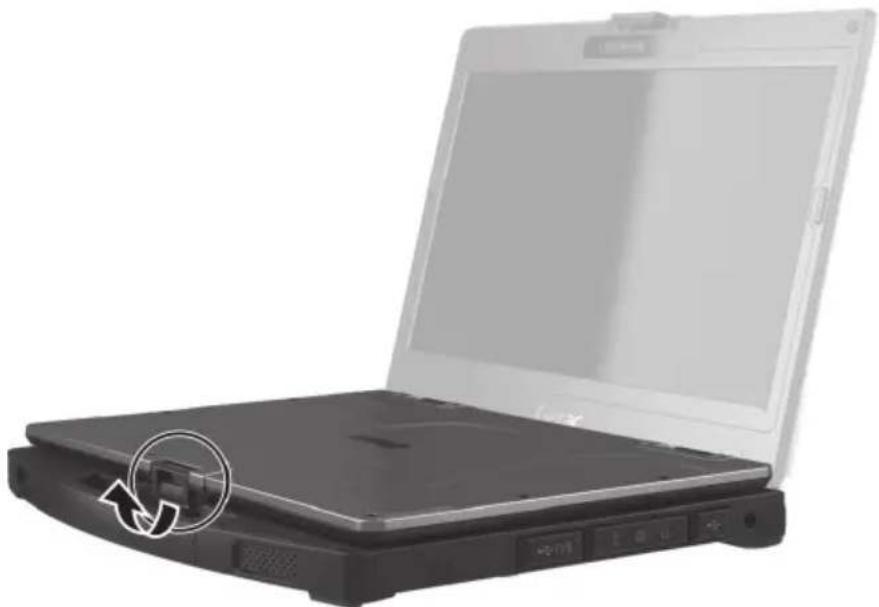

Mise sous tension

1. Ouvrez le couvercle supérieur en tirant le loquet d'ouverture du couvercle et en ouvrant le couvercle. Vous pouvez incliner le capot d'avant en arrière pour optimiser la clarté de visualisation.

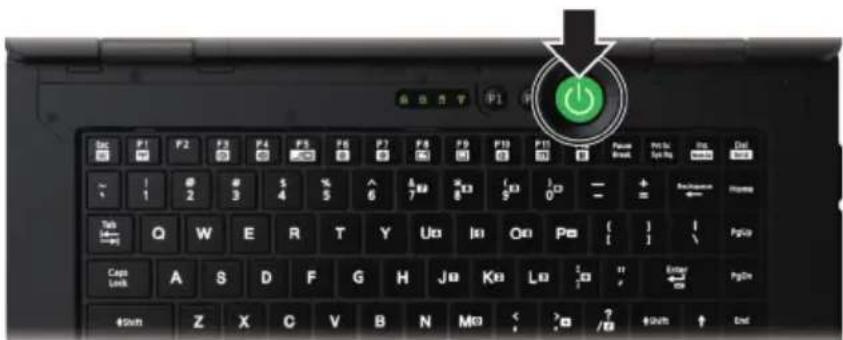

1. Appuyez sur le bouton d'alimentation (💡). Le système d'exploitation Windows devrait démarrer.

Mise hors tension

Quand vous finissez une session de travail, vous pouvez arrêter l'ordinateur en coupant le courant ou en laissant l'ordinateur en mode veille ou veille prolongée :

Pour... Faites ceci...
Arrêter	Cliquez sur Démarrer → ⏻ Marche/Arrêt → Arrêter.
Mettre en veille	Utilisez l'une de ces méthodes :Pressez le bouton d'alimentation.*Fermez le couvercle supérieur (panneau d'affichage).*Appuyez sur Fn + F12.*Cliquez sur Démarrer → ⏻ Marche/Arrêt → Mettre en veille.
Mettre en veille prolongée	Par défaut, cette option n'est pas affichée dans le menu Marche/Arrêt. Si vous voulez utiliser la fonction, configurez correctement via le Panneau de configuration de Windows.

* « Veille » est le résultat par défaut de cette action. Vous pouvez modifier l'action effectuée via les paramètres Windows.

Coup d'oil sur l'ordinateur

REMARQUE : En fonction du modèle spécifique que vous avez acheté, la couleur et l'aspect de votre modèle peuvent ne pas correspondre exactement aux graphiques présentés dans ce document.

ATTENTION : Vous devez d'abord ouvrir la couvercle protectrice pour accéder aux connecteurs ou périphériques à l'intérieur. Quand vous ne voulez pas accéder à la partie intérieure, vérifiez que votre couvercle est complètement fermée afin de garantir l'intégrité de votre ordinateur contre l'eau et la poussière. (Engager le mécanisme de verrouillage si il existe.)

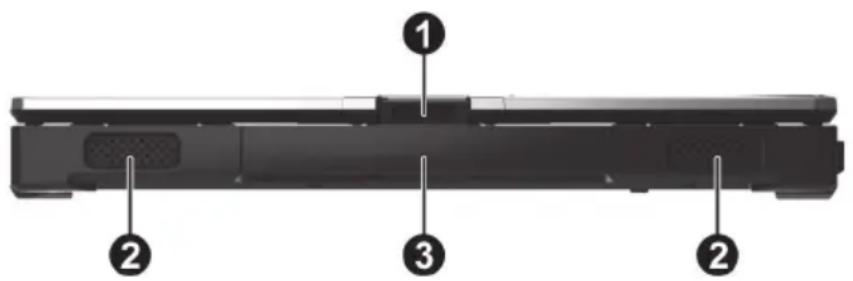

Composants avant

Réf	Composant Description
1	Verrou de couvercle supérieur	Verrouille le couvercle supérieur
2	Haut-parleur	Émet le son et la voix de votre ordinateur.
3	Poignée Permet de	transporter facilement l’ordinateur.REMARQUE : Lors du transport de l’ordinateur, utilisez toujours la poignée ou la sangle de transport (acheté séparément).

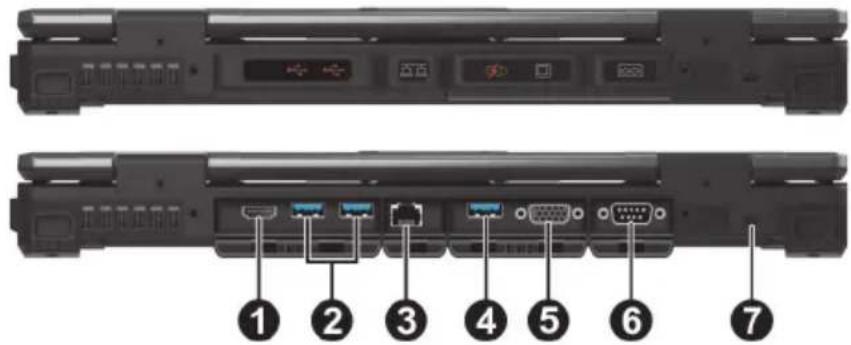

Composants arrière

Réf	Composant Description

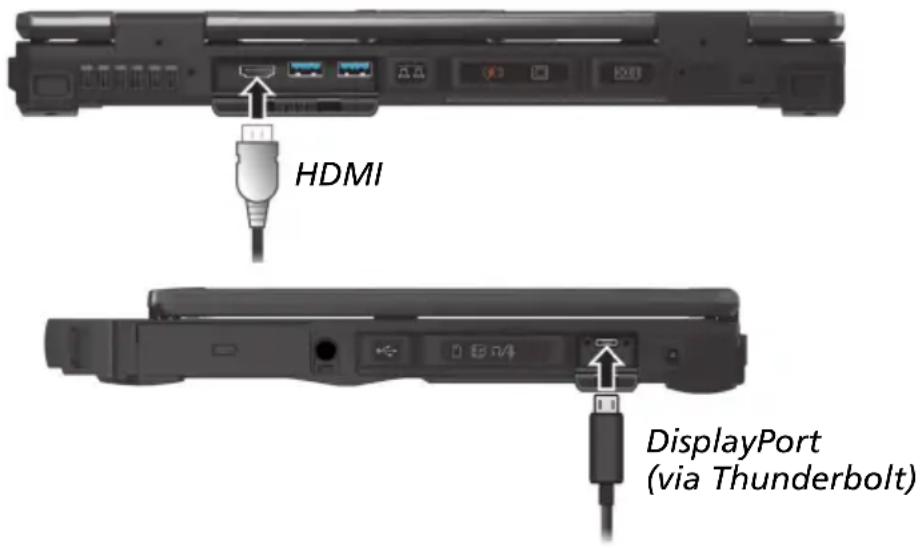

1	Connecteur HDMI	Pour connecter un moniteur HDMI ou un téléviseur.
2	Port USB 3.2 Gen 2	Se connecte à un périphérique USB.

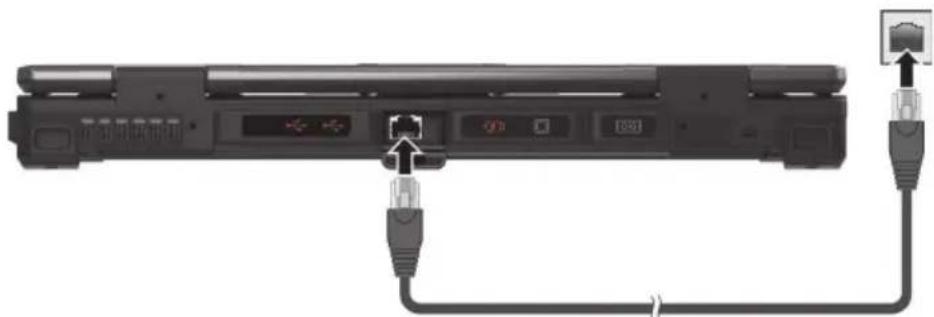

3	Connecteur RJ45	Se connecte au câble LAN.
4	Certains modèles peuvent avoir l’un des composants ci-dessous:

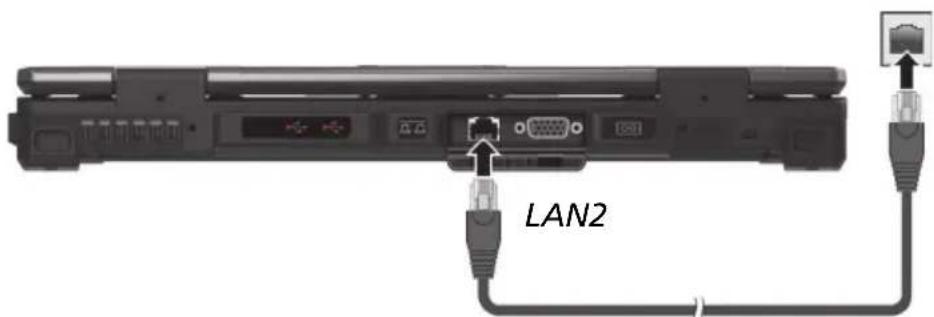

	Connecteur RJ45	Se connecte au câble LAN (pour LAN2).
	Port USB PowerShare	Assure l’une des deux fonctions ci-dessous selon votre réglage.
		Peut être utilisé pour recharger des appareils mobiles.
		- ou -
		Fonctionne comme un port USB 3.2 Gen 1 standard (réglage par défaut).
5	Certains modèles peuvent avoir l’un des composants ci-dessous:
	Connecteur VGA	Connecte un écran d’affichage externe.
	Connecteur DisplayPort	Connecte un écran d’affichage externe.

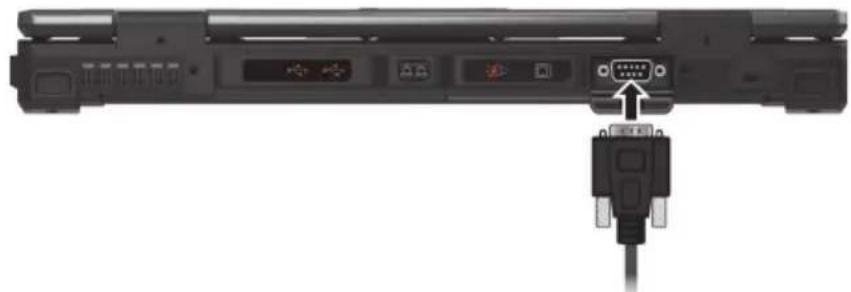

6	Connecteur de série (optionnel)	Connecte une souris de série ou un appareil de communication de série.

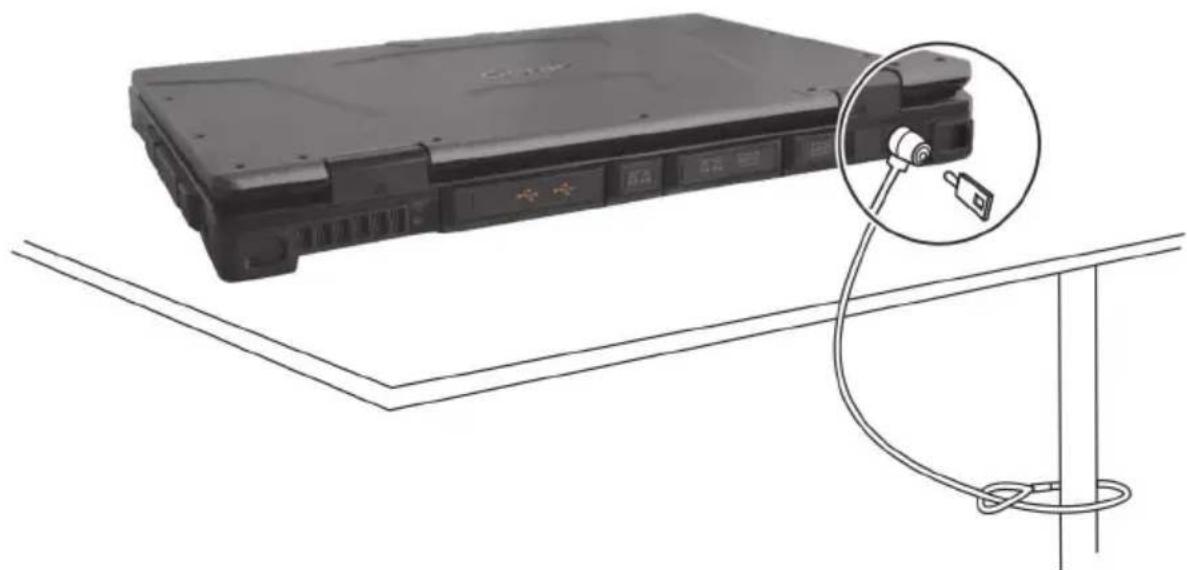

7	Verrouillage Kensington	Verrouille l’ordinateur à un objet fixe par sécurité.

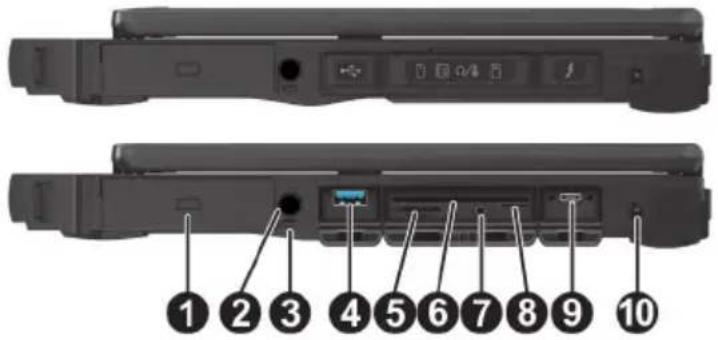

Composants du côté droit

Réf	Composant Description
1	Deuxième bloc batterie (optionnel)	Fournit une alimentation batterie supplémentaire à votre ordinateur.
2	Emplacement stylet	Pour stocker le stylet (optionnel).
3	Trou de l'attache	Le stylet de l'écran tactile est attaché à ce trou.
4	Port USB 3.2 Gen 1	Se connecte à un périphérique USB.

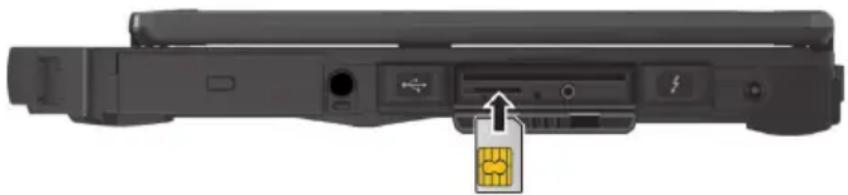

5	Fente pour carte SIM (optionnel)	Accepte une carte SIM.REMARQUE : La fente est toujours présente mais ne pourra pas être utilisée sans le module WWAN.

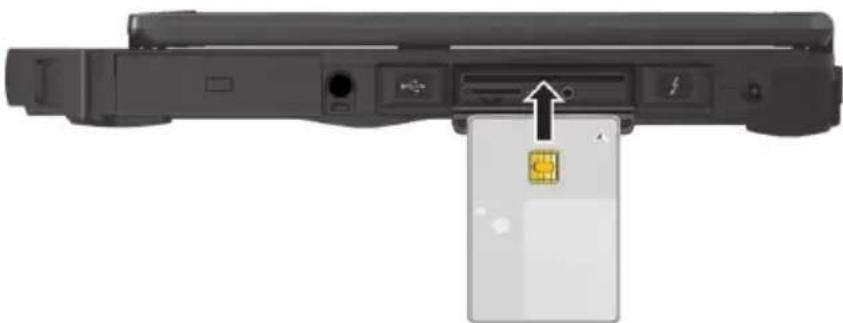

6	Lecteur de carte à puce (optionnel)	Accepte une carte à puce comme dispositif de sécurité supplémentaire.
7	Connecteur audio combo	Se connecte à un jeu d'écouteurs ou de haut-parleurs amplifiés externes.
		Prend en charge un casque écouteur et micro avec prise TRRS 3,5 mm 4-pôles.
8	Lecteur de cartes de stockage (optionnel)	Compatible avec les cartes de stockage amovible microSD.
9	Port USB-C ThunderboltTM 4	Se connecte aux appareils prenant en charge la connexion Thunderbolt ou USB-C.
10	Connecteur d'alimentation	Se connecte sur l'adaptateur CA.

Composants du côté gauche

Réf	Composant Description

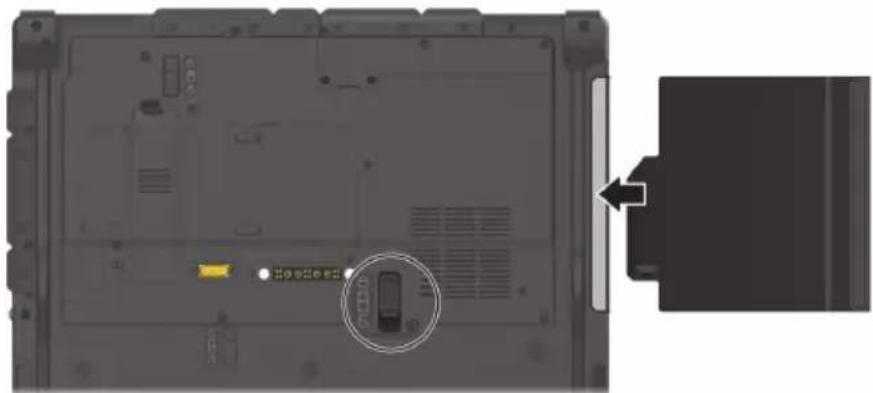

1	Il s'agit d'une baie multifonctions. Certains modèles peuvent avoir l'un des composants ci-dessous.
	a	Type amovible par l'utilisateur :

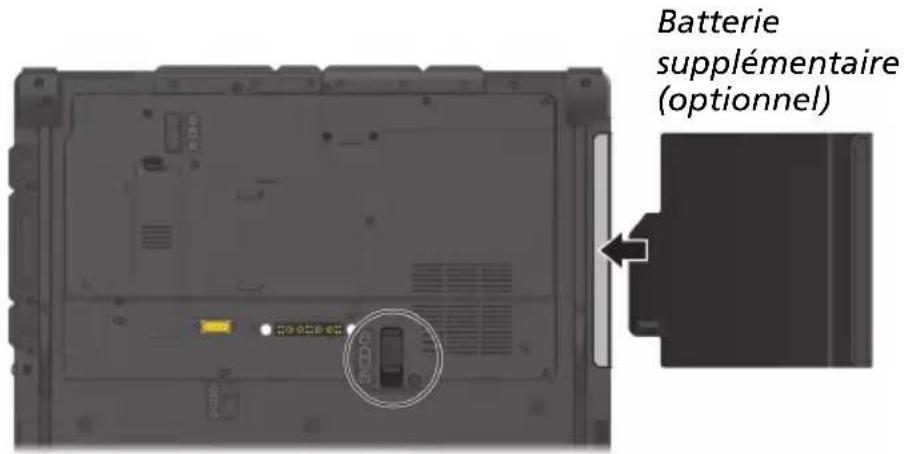

		Bloc batterie supplémentaire	Fournit une alimentation batterie supplémentaire à votre ordinateur (typiquement en tant que troisième bloc batterie).
		Lecteur de disque optique	Accepte un disque optique.
		Second module SSD	Fournit un espace de stockage supplémentaire à votre ordinateur.
	b	Type installé en usine (non amovible par l'utilisateur) :

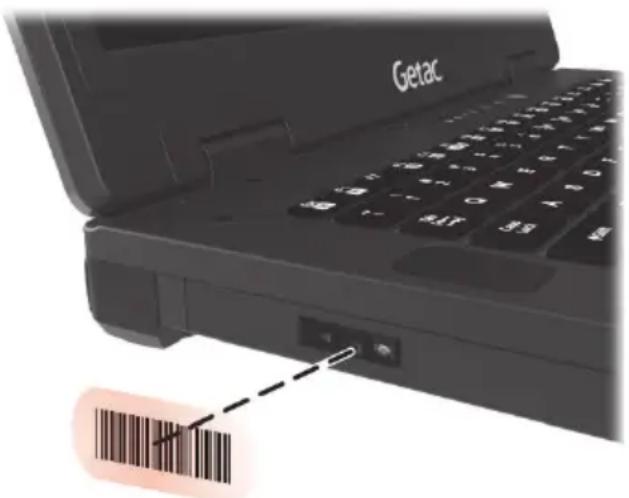

		Scanner de code-barres	Analyse et lit les codes-barres.
		Carte GPU discrète	Apporte des performances de traitement graphique élevées à votre ordinateur.
2	Bloc batterie		Fournit l'alimentation à votre ordinateur quand l'alimentation externe n'est pas connectée.

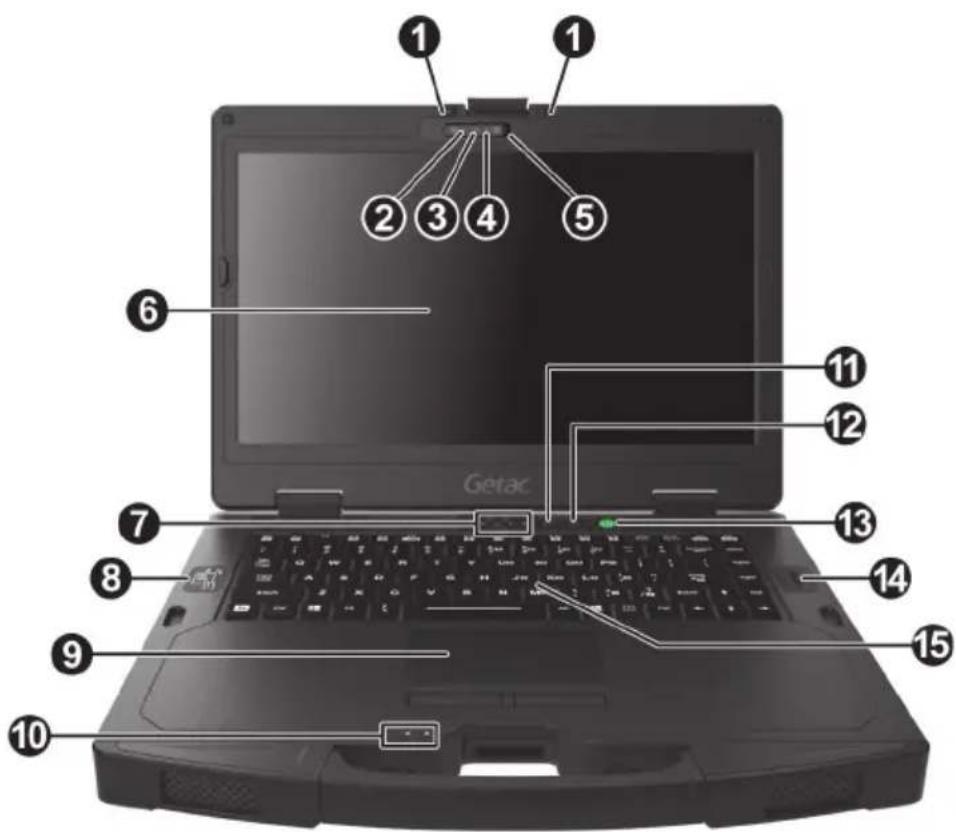

Composants de couvercle ouvert

Réf	Composant	Description
1	Réseau de microphones	Permet d'enregistrer la voix.
2	Indicateur de caméra (optionnel)	S'allume lorsque l'objectif de la caméra à côté est utilisée.
3	Capteur IR (optionnel)	Détecte l'énergie infrarouge des objets pour former une image. Le capteur clignote en rouge lorsqu'il est en fonctionnement.La capacité d'imagerie proche infrarouge (IR) vous permet d'utiliser l'authentification faciale Windows Hello.
4	Objectif de la caméra (optionnel)	Vous permet d'utiliser la fonction de camera de ordinateur.
5	Cache de la caméra	Couvre l'objectif de la caméra.Faites coulisser le cache de la caméra vers la droite pour utiliser la caméra. Faites-le coulisser vers la gauche pour la protection de la vie privée.
6	Écran LCD	Affiche et reçoit les informations pour l'ordinateur. Certains modèles incluent la fonctionnalité d'écran tactile en option.
7	Indicateurs
	Verr Maj	S'allume quand le verrouillage des majuscules fonctionne.
	Verr Num	S'allume quand le verrouillage numérique fonctionne.
	SSD	Clignote en vert quand le disque SSD est en cours d'utilisation.
	Mode Avion	S'allume en bleu lorsque la radio RF de toute fonction RF (WLAN/Bluetooth/WWAN) est activée. Si le mode Avion est activé, le voyant lumineux s'éteint.
8	Lecteur de cartes à puce sans contact (optionnel)	Sert de lecteur/graveur RFID.
9	Touchpad	S'utilise comme un dispositif de pointage.
10	Indicateurs LED
	Batterie	S'allume en ambre quand la batterie est en cours de charge.
		S'allume en vert quand le chargement de la batterie est terminé.
		Clignote en vert pour indiquer que le mécanisme intégré de protection contre les hautes températures de la batterie est activé.
		ATTENTION : Ne retirez pas la batterie pendant cette période.
		Clignote en rouge quand la capacité de la batterie est en dessous de 10 %.
		Clignote ambre lorsque la batterie est dans un état anormal.
	Alimentation	S'illumine en vert lorsque l'ordinateur est allumé.
		Clignote en vert lorsque l'ordinateur est en mode Veille.
11	Bouton P1	Pour activer/désactiver le mode Blackout.En mode Blackout, le rétroéclairage de l'écran LCD, le rétroéclairage du clavier et les indicateurs LED seront tous éteints ; le son sera aussi coupé.
		Agit comme un bouton de déclenchement pour le lecteur de code à barres si votre modèle supporte cette fonctionnalité.
		Peut être remplacée par une fonction différente.
12	Bouton P2	Pour activer/désactiver le mode visible au soleil.En mode visible au soleil, la luminosité de l'écran LCD est augmentée au maximum.
		Peut être remplacée par une fonction différente.
13	Bouton d'alimentation	Permet de mettre sous/hors tension. (L'état d'arrêt par défaut est le « mode veille ».)
14	Scanner pour empreintes digitales (optionnel)	Utilise la vérification par empreintes digitales pour protéger votre ordinateur contre tout accès non autorisé.
15	Clavier	S'utilise comme appareil d'entrée de données.

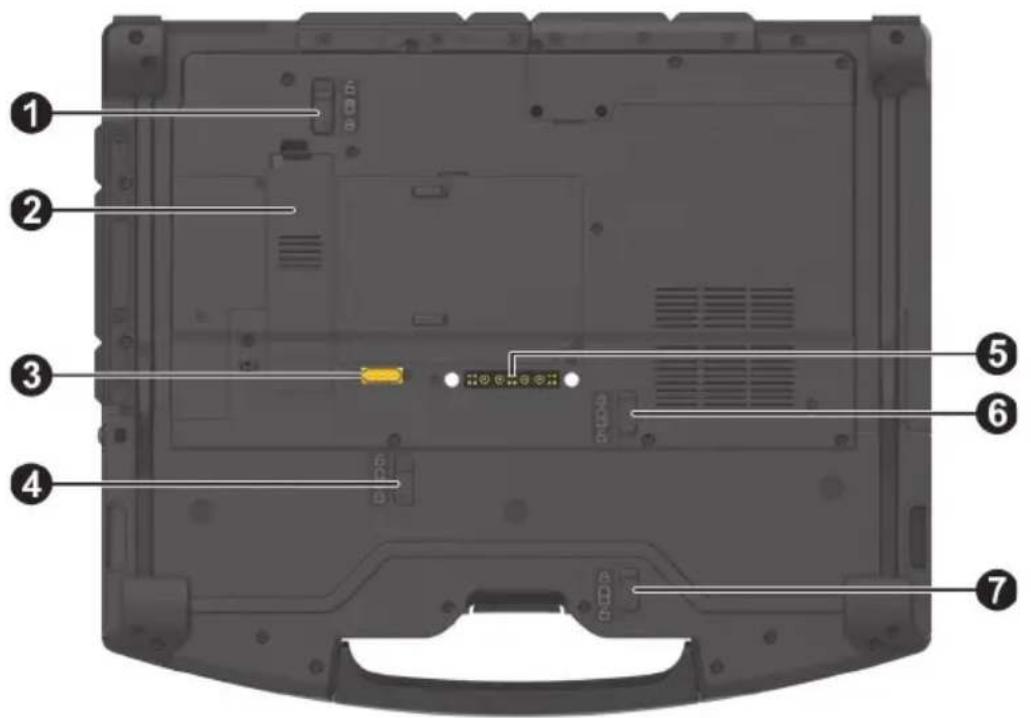

Composants du dessous

Réf	Composant	Description
1	Loquet de sécurité	Verrouille le module SSD en position.REMARQUE : Une vis de verrouillage pour le module SSD est fournie dans le carton d'expédition. Vous pouvez mieux sécuriser le module SSD en utilisant cette vis comme mesure de précaution contre un détachement accidentel du module. (Voir « Remplacement du module SSD » au chapitre 4 pour savoir où serrer la vis.)
2	Module SSD	Contient le disque SSD (Solid-State Drive), qui est le dispositif de stockage de masse de votre ordinateur.ATTENTION : Ce dispositif n'est pas échangeable à chaud. Ne le retirez pas sans avoir d'abord éteint le système.
3	Antenne Pass-through (optionnel)	Se connecte à la station d'accueil pour une antenne WWAN/WLAN/GPS pass-through.REMARQUE : La fonction « WLAN » peut être modifiée en fonction « WWAN Aux ». Utilisez G-Manager pour modifier la fonction le cas échéant.
4	Loquet de la batterie	Verrouille le deuxième bloc batterie (optionnel) en place.
5	Connecteur d'accueil	À l'intérieur est le connecteur d'accueil pour relier une station de bureau ou fixation véhicule (acheté séparément).
6	Loquet de sécurité	Verrouille le composant en position dans la baie multifonction. Ce loquet ne fonctionne que si le composant est amovible par l'utilisateur.
7	Loquet de la batterie	Verrouille le bloc batterie principal en place.

Chapitre 2

marrage de votre ordinateur

Ce chapitre fournit des informations au sujet de l'utilisation de l'ordinateur.

Si vous êtes débutant en informatique, la lecture de ce chapitre vous aidera à apprendre les bases de l'utilisation. Si vous êtes déjà un utilisateur d'ordinateurs mais que vous débutez avec l'ordinateur vous pouvez choisir de lire seulement les parties contenant des informations spécifiques à votre ordinateur.

ATTENTION :

• Ne pas exposer votre peau à l'ordinateur quand il fonctionne dans un environnement très chaud ou très froid.
• L'ordinateur peut devenir désagréablement chaud lorsque vous l'utilisez à des températures élevées. Comme précaution de sécurité dans une telle circonstance, ne placez pas l'ordinateur sur vos genoux ou ne le touchez pas à mains nues durant de longues périodes de temps. Un contact corporel prolongé peut provoquer une gène et potentiellement un risque de brûlure.

Utiliser le clavier

Votre clavier possède toutes les fonctions standard d'un clavier d'ordinateur de taille complète avec en plus une touche Fn ajoutée à utiliser pour des fonctions spécifiques.

Les fonctions standard du clavier peuvent être divisées en quatre catégories majeures:

• Touches de frappe de texte
• Touches de contrôle du curseur
• Touches numériques
• Touches de fonction

Touches de frappe de texte

Les touches de frappe de texte sont similaires aux touches sur une machine à écrire. Plusieurs touches sont ajoutées comme les touches Ctrl, Alt, Esc, et les touches de verrouillage pour usages particuliers.

La touche Control (Ctrl) / Alternate (Alt) est normalement utilisée en combinaison avec d'autres touches pour programmer des fonctions spécifiques. La touche Escape (Esc) est habituellement utilisée pour arrêter un processus. Par exemples pour sortir d'un programme et pour supprimer une commande. La fonction déstylod du programme que vous êtes en train d'utiliser.

Touches de contrôle du curseur

Des touches de contrôle de type curseur sont généralement utilisées pour le déplacement et le paramétrage.

REMARQUE : Le mot « curseur » fait référence à l'indicateur à l'écran qui vous permet de savoir exactement où apparaîtra à l'écran ce que vous taperez. Il peut prendre la forme d'une ligne verticale ou horizontale, d'un bloc, ou une des nombreuses autres formes disponibles.

Pavé des touches numériques

Un pavé de 15 touches numériques est encastré comme dans les touches de la machine à écrire et est montré ci-dessous.

Quand vous activez Verr. num., les touches numériques sont activées, vous pouvez utiliser ces touches pour taper les chiffres.

REMARQUE :

• Lorsque le pavé numérique est actif et que vous avez besoin de taper une lettre anglaise dans la zone du clavier, vous pouvez désactiver le verrouillage numérique ou presser Fn puis taper la lettre sans désactiver le verrouillage numérique.
• Certains logiciels ne permettent pas d'utiliser le pavé numérique sur l'ordinateur. Si tel était le cas, utilisez le pavé numérique d'un clavier externe à la place.
• La touche Verr Num peut être désactivée. (Voir « Menu Main » au Chapitre 5)

Touches de fonction

Les touches de fonction se trouvent sur la rangée supérieure de touches: F1 à F12. Les touches de fonction sont des touches multifonction qui exécutent des fonctions définies par des programmes individuels.

Touche Fn

La touche Fn, dans le coin en bas à gauche du clavier, est utilisée avec une autre touche pour exécuter la fonction alternative de la touche.

Touches de raccourcis clavier

Les touches de raccourci clavier font référence à une combinaison de touches qui peuvent être pressées à n'importe quel moment pour activer des fonctions particulières de l'ordinateur. La plupart des touches de raccourci clavier fonctionnent d'une manière cyclique. Chaque fois qu'une combinaison de touches de raccourci clavier est pressée, elle change la fonction correspondante vers l'autre choix ou vers le choix suivant.

Vous pouvez aisément identifier les touches de raccourci clavier avec les icônes imprimées au dessus des touches. Les touches de raccourci clavier sont décrites par la suite.

NOTE POUR LE TABLEAU : * indique « certains modèles seulement ».

Touche Description
	Pour allumer/éteindre le rétroéclairage du clavier (4 niveaux de luminosité).*
	Allume ou éteint la radio RF (onde radio).Lorsque la radio RF est éteinte, tous les modules sans fil (tels que WLAN, Bluetooth et WWAN) ne peuvent pas être utilisés. Lorsqu'elle est allumée, les réglages individuels de chaque module fonctionnent.
	Diminuer le volume.

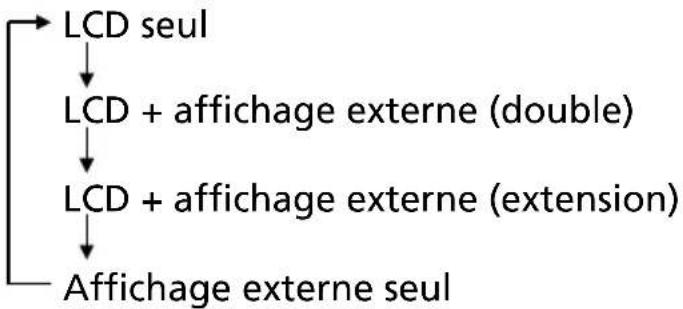

	Augmenter le volume.Bascule la sortie d'affichage vers un des périphériques externes qui sont connectées. Le cycle des options disponibles est le suivant :Les touches d'accès rapide correspondent aux touches logo Windows + P.
	Réduire la luminosité du LCD.
	Augmenter la luminosité du LCD.
	Active ou désactive l'écran tactile.*
	Active ou désactive le pavé tactile.
	Allumer et eteindre (mute) la sortie du son du système.
	Commute le rétroéclairage du LCD sur marche ou arrêt.
	Etre utilisé comme le bouton d'attente que vous pouvez définir avec les Options d'alimentation de Windows.

Touches Windows

Le clavier dispose de deux touches qui exécutent les fonctions spécifiques de Windows: la touche logo de Windows et la touche d'application.

La touche logo de Windows ouvre le menu Start et exécute les fonctions de logiciel spécifiques lorsqu'elle est utilisée en combinaison avec d'autres touches. La touche d'application a habituellement le même effet que le clic sur le bouton droit de la souris.

Utiliser le pavé tactile

ATTENTION : N'utilisez pas d'objet pointu tels qu'un stylo sur l'écran tactile. Vous risqueriez d'endommager la surface de l'écran tactile.

REMARQUE :

• Vous pouvez appuyer sur Fn+F9 pour activer ou désactiver la fonction pavé tactile.
• Pour une performance optimum de l'écran tactile, gardez vos doigts et les pavés propres et secs. Lorsque vous tapez sur le pavé, tapez légèrement. Ne tapez pas avec force excessive.

Le pavé tactile est un dispositif de pointage. Il vous permet de communiquer avec l'ordinateur en contrôlant la position du pointeur à l'écran et en faisant la sélection avec les boutons.

Le pavé tactile est un pavé rectangulaire (surface de travail) et des boutons gauche et droit. Pour utiliser le pavé tactile, placez votre index ou votre pouce sur le pavé. Le pavé rectangulaire fonctionne comme une copie miniature de votre affichage. En faisant glisser la pointe de votre doigt sur le pavé, le pointeur à l'écran (qu'on appelle aussi le curseur) se déplace de la même façon. Quand votre doigt atteint le bord du pavé, replacez-vous simplement en levant le doigt et en le plaçant sur l'autre bout du pavé.

Voici certains termes communs qu'il est bon que vous connaissiez quand vous utilisez le pavé tactile :

REMARQUE : Si vous interchangez les boutons gauche et droit, « taper » sur le pavé tactile comme méthode alternative de pression sur le bouton gauche ne sera fonctionnera plus.

Terme Action
Pointeur	Déplacer votre doigt sur le pavé jusqu’à ce que le curseur pointe vers la sélection à l’écran.
Cliquer	Pressez et relâchez le bouton gauche.-ou-Taper légèrement n’importe où sur le pavé.
Double-cliquer	Pressez et relâchez le bouton gauche deux fois en succession rapide.-ou-Taper deux fois rapidement sur le pavé.
Faire glisser et poser	Pressez et maintenez appuyé le bouton gauche, puis déplacez votre doigt jusqu’à ce que vous atteigniez votre point de destination (Faire glisser). Enfin, relâchez le bouton (poser) quand vous avez terminé de faire glisser votre sélection vers sa destination. L’objet sera posé sur son nouvel emplacement.-ou-Tapez légèrement deux fois sur le pavé et lors de la deuxième tape, gardez votre doigt en contact avec le pavé. Puis déplacez votre doigt sur le pavé pour faire glisser l’objet sélectionné vers la destination souhaitée. Lorsque vous levez votre doigt du pavé, l’objet sélectionné sera mis en place.

Gestes tactiles sur Windows

Le pavé tactile prend en charge les gestes tactiles pour Windows tels que le défilement avec deux doigts, le zoom par pincement, la rotation et d'autres. Pour des informations sur les paramètres, rendez-vous à Paramètres → Bluetooth & appareils → Pavé tactile.

Configurer le pavé tactile

Vous pouvez configurer le pavé tactile en fonction de vos besoins. Par exemple, si vous êtes un utilisateur gaucher, vous pouvez interchanger les deux boutons de façon à pouvoir utiliser le bouton droit comme bouton gauche et vice versa. Vous pouvez aussi changer la taille du pointeur de l'écran, la vitesse du pointeur, etc.

Pour configurer le pavé tactile, rendez-vous sur Paramètres → Bluetooth & appareils → Pavé tactile.

Utiliser l'écran tactile (optionnel)

REMARQUE : Vous pouvez appuyer sur Fn+F8 pour activer ou désactiver la fonction écran tactile.

ATTENTION : N'utilisez pas d'objet pointu sur l'affichage LCD. Utiliser un objet pointu peut endommager la surface de l'affichage. Utilisez votre doigt ou le stylet fourni.

Certains modèles disposent d'un écran tactile capacitif. Ce type d'écran tactile réagit aux objets qui ont des propriétés conductrices, tels que le bout des doigts et les stylets à pointe capacitive. Vous pouvez naviguer à l'écran sans utiliser de clavier, de pavé tactile ni de souris.

Vous pouvez modifier les paramètres de sensibilité de l'écran tactile pour correspondre à votre scénario. Appuyez deux fois sur le raccourci Touch Screen Mode (Mode Écran tactile) sur le bureau de Windows pour ouvrir le menu Paramètres et sélectionner l'une des options (comme indiqué ci-dessous).

REMARQUE :

• En cas de températures élevées (supérieures à 60 °C / 140 °F), passez le mode de l'écran tactile sur Finger (Doigt) au lieu du mode Glove (Gant) ou Stylus (Stylet).
• Si du liquide est renversé sur l'écran tactile, causant une zone humide, cette zone cesse de répondre aux entrées. Pour que la zone fonctionne à nouveau, vous devez la sécher.

Le tableau suivant montre comment vous devez utiliser l'écran tactile pour obtenir des fonctions équivalente à une souris.

Mot/Action	Fonction équivalente à une souris
Tapez : Touchez l’écran une fois.	Cliquez/Pointez
Tapez deux fois : Touchez rapidement l’écran deux fois.	Double-clic
Tapez et maintenez enfoncé : Appuyez et maintenez enfoncé jusqu’à ce qu’un menu contextuel s’affiche.	Clic-droit
Déplacez : Gardez le stylet sur l’écran (ou un doigt) et déplacez-le jusqu’à l’endroit désiré.	Déplacez

Utilisation des mouvements multi-touch

Vous pouvez interagir avec votre ordinateur et plaçant deux doigts sur l'écran. Le déplacement des doigts sur l'écran crée des « mouvements », qui envoient des commandes à votre ordinateur.

Voici les mouvements multi-touch que vous pouvez utiliser :

Mouve-ments	Actions(○ = doigt appuyé ; ○ = doigt levé)		Descriptions
Panora-mique (Défile-ment)	Faites glisser un ou deux doigts vers le haut ou le bas.		Utilisez le panoramique pour voir une autre partie d'une page qui possède des barres de défilement.
Mouvements	Actions(○ = doigt appuyé ; ○ = doigt levé)		Descriptions
Zoom (Pincer)	Écartez ou rapprochez les deux doigts.		Utilisez le zoom pour agrandir ou réduire un élément (une photo par exemple) sur l’écran. Ce mouvement fonctionne dans les applications qui supportent le zoom avec la molette de la souris.
Rotation	ou Déplacez les deux doigts dans des directions opposées.-ou-Faites pivoter un doigt autour de l’autre.		Utilisez la rotation pour déplacer l’image ou un autre élément à l’écran de façon circulaire (dans le sens ou dans le sens inverse des aiguilles d’une montre). Le mouvement fonctionne avec les applications qui supportent ce mouvement en particulier.
Appuyer et taper	Appuyez sur l’objet voulu et tapez avec le deuxième doigt.		Utilisez appuyer et taper pour accéder au menu de raccourcis.
Taper avec deux doigts	Tapez avec les deux doigts en même temps (l’objet cible se trouvant entre les doigts).		Cette fonction est définie par les applications qui supportent ce mouvement particulier.
Mouvements	Actions(○ = doigt appuyé ;○ = doigt levé)		Descriptions
Coupsbrefs	Faites des mouvements brefs dans la direction voulue.		Faites un mouvement bref vers la gauche ou la droite pour avancer ou reculer dans un navigateur ou dans d'autres applications. Ce mouvement fonctionne avec la plupart des applications qui supportent les retours en arrière et les avances.

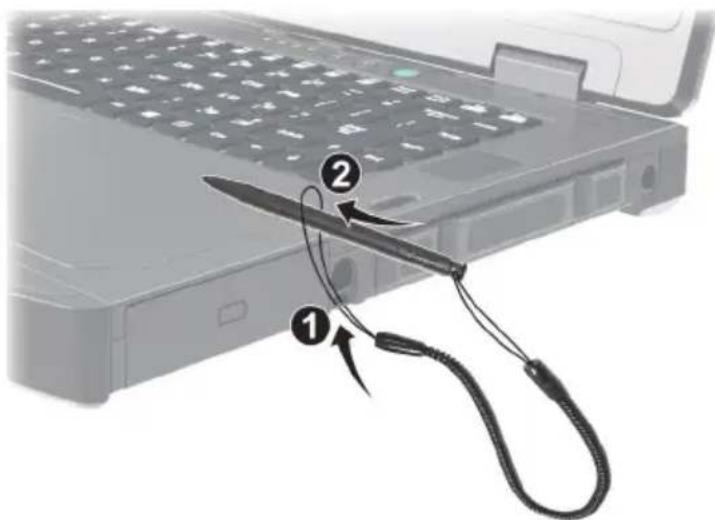

Utilisation de l'attache (optionnel)

Vous pouvez acheter un stylet et une attache pour votre modèle d'ordinateur. Utilisez l'attache pour fixer le stylet à l'ordinateur.

1. Insérez une des boucles d'extrémité de l'attache dans le trou du stylet (comme indiqué par ① ci-dessous). Puis, insérez l'autre extrémité à travers la première boucle (comme indiqué par ② ci-dessous) et serrez.

1. Insérez l'autre boucle dans le trou d'ancrage de l'ordinateur (comme indiqué par ① ci-dessous). Puis, insérez le stylet à travers la boucle (comme indiqué par ② ci-dessous) et serrez fermement.

1. Lorsqu'il n'est pas utilisé, rangez le stylet dans l'emplacement stylet.

ATTENTION : Veillez à ce que l'attache ne soit pas sur le passage lorsque vous connectez l'ordinateur à la station d'accueil de bureau ou de véhicule.

Utilisation des connexions réseau et sans fil

Utiliser le LAN

Le module LAN interne 10/100/1000Base-T (réseau local) vous permet de relier votre ordinateur à un réseau. Il prend en charge un débit jusqu'à 1000 Mbit/s.

Certains modèles disposent d'un deuxième module LAN vous permettant ainsi de vous connecter à deux réseaux en même temps.

REMARQUE : Le module LAN2 intègre DSM (Deep Slumber Mode – Mode Hibernation Profonde) pour économiser la batterie. Le courant est fourni aux modules LAN seulement quand un câble réseau est connecté. Cela veut dire que le module LAN n'apparaîtra pas dans le gestionnaire de périphériques Windows si le câble est déconnecté mais apparaîtra bien entendu dans le cas contraire.

Utiliser la fonction WLAN

Le module WLAN (Réseaux locaux sans fil) de votre ordinateur supporte IEEE 802.11ax.

Activation/désactivation de la radio WLAN

Pour activer la radio WLAN :

Sélectionnez l'icône de réseau dans le coin inférieur droit de la barre des tâches de Windows. Puis sélectionnez le bouton Wi-Fi.

Pour désactiver la radio WLAN :

Vous pouvez éteindre la fonction radio WLAN de la même façon que vous l'allumez.

Si vous souhaitez éteindre rapidement toutes les radios sans fil, il suffit de passer en mode Avion. Vous pouvez contrôler le mode Avion en utilisant l'une des méthodes de ci-dessous.

• Sélectionnez l'icône de réseau dans le coin inférieur droit de la barre des tâches de Windows. Puis sélectionnez le bouton Mode Avion.
• Appuyez sur Fn+F1.

Se connecter à un réseau WLAN

1. Assurez-vous que la fonction WLAN est activée (comme décrit ci-dessus).
2. Cliquez sur l'icône de réseau 📋 sur la barre des tâches.
3. Dans la liste des réseaux sans fil disponibles, choisissez un réseau, puis cliquez sur Connecter.
4. Selon les paramètres, vous pouvez être invité à saisir une clé WEP (se référer à votre aide en ligne de Windows pour plus d'informations sur la configuration d'une connexion réseau sans fil).

Pour plus d'informations sur la connexion à un réseau sans fil, lisez l'aide Windows en ligne.

Utiliser la fonction sans fil Bluetooth

Votre ordinateur possède des capacités Bluetooth pour des communications sans fil de faible portée entre les périphériques sans besoin de connexion de câble. Avec Bluetooth, les données peuvent être transmises à travers les murs, les poches et les valises tant que deux périphériques sont à portée l'un de l'autre.

Activation/désactivation de la radio Bluetooth

Pour activer la radio Bluetooth :

Rendez-vous sur Paramètres → Bluetooth & appareils. Mettez le bouton Bluetooth sur la position Activé.

Pour désactiver la radio Bluetooth :

Vous pouvez éteindre la fonction radio Bluetooth de la même façon que vous l'allumez.

Si vous souhaitez éteindre rapidement toutes les radios sans fil, il suffit de passer en mode Avion. Vous pouvez contrôler le mode Avion en utilisant l'une des méthodes de ci-dessous.

• Sélectionnez l'icône de réseau dans le coin inférieur droit de la barre des tâches de Windows. Puis sélectionnez le bouton Mode Avion.
• Appuyez sur Fn+F1.

Se connecter à un autre périphérique Bluetooth

1. Assurez-vous que la fonction Bluetooth est activée (comme décrit ci-dessus).
2. Assurez-vous que le périphérique Bluetooth cible est allumé, découvrable et à portée. (Consultez la documentation fournie avec le périphérique Bluetooth).
3. Rendez-vous sur Paramètres → Bluetooth & appareils → Ajouter un appareil → Bluetooth.
4. Sélectionnez les appareils que vous voulez connecter depuis les résultats de la recherche.
5. Selon le type de périphérique Bluetooth auquel vous voulez vous connecter, vous devez saisir les informations appropriées.

Pour des informations détaillées sur l'utilisation du dispositif Bluetooth, consulter l'aide en ligne de Windows.

Utiliser la fonction WWAN (optionnel)

Un WWAN (Réseau étendu) utilise des technologies mobiles de réseaux de télécommunication cellulaires pour transférer des données. Le module WWAN de votre ordinateur supporte 4G LTE ou 5G NR.

REMARQUE : Votre modèle prend uniquement en charge la transmission de données. La transmission vocale n'est pas prise en charge.

Installation de la carte SIM

1. Assurez-vous que l'ordinateur n'est pas sous tension ni relié au courant CA.
2. Ouvrez le couvercle de l'emplacement de la carte SIM.
3. Retirez une vis pour détacher la petite plaque métallique qui recouvre l'emplacement de la carte SIM.

1. Avec la puce de la carte SIM orientée vers le haut et le coin biseauté de la carte orienté vers l'emplacement, enfoncez complètement la carte dans l'emplacement.

1. Fermez le couvercle.

Activation/désactivation de la radio WWAN

Pour activer la radio WWAN :

Sélectionnez l'icône de réseau dans le coin inférieur droit de la barre des tâches de Windows. Puis sélectionnez le bouton Réseau cellulaire.

Pour désactiver la radio WWAN :

Vous pouvez éteindre la fonction radio WWAN de la même façon que vous l'allumez.

Si vous souhaitez éteindre rapidement toutes les radios sans fil, il suffit de passer en mode Avion. Vous pouvez contrôler le mode Avion en utilisant l'une des méthodes de ci-dessous.

• Sélectionnez l'icône de réseau dans le coin inférieur droit de la barre des tâches de Windows. Puis sélectionnez le bouton Mode Avion.
• Appuyez sur Fn+F1.

Réglage de connexion WWAN

Rendez-vous sur Paramètres → Réseau et Internet → Réseau cellulaire. (Pour des informations détaillées sur les paramètres cellulaires dans Windows, consultez le site Web de support Microsoft.)

REMARQUE : Lorsque vous utilisez la fonction de suivi GPS LTE, assurez-vous que la carte SIM est insérée et que le réseau mobile est activé.

Utilisation du lecteur de disque optique (optionnel)

Certains modèles disposent d'un lecteur Super Multi DVD ou d'un lecteur Blu-ray DVD.

ATTENTION :

• Lorsque vous insérez un disque, ne le forcez pas à l'intérieur.
• Assurez-vous que le disque a bien été posé sur le plateau du disque et fermez alors le plateau du disque.
• Ne pas laisser le plateau du disque ouvert. Evitez aussi de toucher la lentille optique dans le compartiment avec vos doigts. Si la lentille optique est sale, le lecteur de disque peut mal fonctionner.
• Ne pas nettoyer la lentille optique avec des matériaux abrasifs comme un tissu. Utilisez préférablement un cotton tige pour nettoyer gentiment la lentille optique.

La règlementation de la FDA impose que l'avertissement suivant soit présent avec tous les appareils laser :

« Avertissement : Toute utilisation de boutons ou modification des performances ou des procédures autres que celles présentées ici peut poser un risque d'exposition à des rayonnements dangereux. »

REMARQUE : Ce lecteur de DVD est classé Produit laser de Classe 1. Cette étiquette est située sur le lecteur de DVD.

REMARQUE : Cet appareil utilise une technologie déposée par l'auteur qui est protégée aux Etats-Unis par certaines marques déposées et autres droits d'auteurs appartenants à Macrovision Corporation et divers auteurs. L'utilisation de cette technologie déposée doit avoir été autorisée par Macrovision Corporation et est prévue uniquement pour une utilisation résidentielle ou autrement similaire sauf avec la permission de Macrovision Corporation. L'ingénierie inverse et le désassemblage sont interdits.

Insérer et déplacer un CD/DVD

REMARQUE : Pour des performances optimales, utilisez le lecteur là où la température recommandée est entre -10 °C (14 °F) et 50 °C (122 °F).

1. Mettez l'ordinateur sous tension.
2. Appuyez sur le bouton d'éjection et le plateau de CD/DVD va sortir. Si le plateau sort partialement, tirez-le gentiment jusqu'à l'extension complète.
3. Pour insérer un CD/DVD, mettez le CD/DVD dans le plateau avec son étiquette vers le haut.

Pour déplacer un CD/DVD, saisissez le CD/DVD de son bord extérieur et soulevez-le du plateau.

1. Remettez le plateau dans la fente du lecteur.

REMARQUE : Au cas improbable où vous n'arrivez pas à libérer le plateau de DVD en appuyant sur le bouton d'éjection, vous pouvez libérer manuellement un CD/DVD. (Voir « Problèmes de lecteur de disque optique » dans le chapitre 8.)

Utiliser le scanner d'empreintes digitales (optionnel)

ATTENTION :

• Pour des performances optimales, la surface de numérisation et le doigt doivent être propres et secs. Nettoyez le scanner d'empreintes digitales si nécessaire. Vous pouvez utiliser du ruban adhésif pour enlever la saleté et le gras de la surface du scanner.
• Il n'est pas recommandé d'utiliser le scanner d'empreinte digitale dans une température au-dessous du point de congélation. L'humidité sur votre doigt peut geler sur la surface en métal du scanner quand vous le touchez, ayant pour résultat l'échec de l'opération. De plus, toucher du métal geler avec votre doigt peut causer des gelures.

Le scanner d'empreintes digitales (si votre modèle dispose de cette fonction) dispose d'un mécanisme d'authentication puissant basé sur la reconnaissance des empreintes digitales. Vous pouvez vous connecter à Windows et passer outre l'écran de verrouillage avec une empreinte digitale enregistrée au lieu d'un mot de passe.

Scanner d'empreintes digitales

REMARQUE :

• Vous ne pouvez enregistrer vos empreintes digitales qu'après avoir créé un mot de passe du compte d'utilisateur Windows.
• Le processus de connexion par empreinte digitale peut prendre un certain temps. Ceci est dû au fait que le système doit vérifier les dispositifs matériels et la configuration de sécurité avant d'initialiser le scanner d'empreintes digitales.

Pour enregistrer votre empreinte digitale :

1. Rendez-vous sur Paramètres → Comptes → Options de connexion.
2. Sélectionnez l'option d'empreinte digitale.
3. Suivez à l'écran les instructions devant être effectuées.

Utilisation du lecteur de cartes à puce sans contact (optionnel)

Si votre modèle dispose du module de lecteur de cartes à puce sans contact, vous pouvez lire des données provenant de tags HF (haute fréquence) RFID (Identification par radiofréquences).

Le lecteur est activé par défaut. Pour activer ou désactiver le lecteur, exécutez le programme de configuration du BIOS et sélectionnez Advanced → Device Configuration → RFID Card Reader. (Voir le Chapitre 5 pour des informations sur la configuration du BIOS.)

Pour un résultat optimal lors de la lecture d'un objet contenant une puce RFID, orientez de la même manière la puce et l'antenne, comme indiqué par l'icône sur l'extérieur de l'ordinateur.

REMARQUE :

• Si vous n'utilisez pas une carte RFID, ne la laissez pas dans ou à proximité de la zone d'antenne.
• Pour des applications améliorées et la personnalisation du module, contactez votre revendeur agréé Getac.

Utiliser le scanner de code-barres (optionnel)

REMARQUE :

• Pour une personnalisation et des applications optimisées du module, vous pouvez utiliser le programme Barcode Manager.
• La température de fonctionnement maximale pour le scanner de code-barres est de 50 °C (122 °F).

Si votre modèle est doté du module scanner de code-barres, vous pouvez numériser et décoder les symboles 1D et 2D les plus courants.

Pour lire des codes-barres :

1. Démarrez votre logiciel de traitement et ouvrez un fichier nouveau ou existant. Placez le point d'insertion (ou appelé curseur) où vous voulez que les données soient saisies.
2. Appuyez sur le bouton de déclenchement (P1) de votre ordinateur. (Le fonctionnement du bouton est configuré par G-Manager.)
3. Pointez le faisceau de balayage sur le code-barres. (Le faisceau de balayage projeté par la lentille varie selon les modèles.)
   Réglez la distance de la lentille du code-barres, plus courte pour un code barre plus petits et plus grande pour un plus grand.

REMARQUE : Une luminosité ambiante ou un angle de numérisation inappropriés peuvent affecter les résultats de la numérisation.

ATTENTION : Lors de l'utilisation du scanner de code-barres, ou immédiatement après, pendant une longue période, ne touchez pas la zone de la lentille car elle peut être chaude.

1. Lors d'une numérisation réussie, le système émet un bip et les données décodées du code-barres sont saisies.

Remarque

• Fréquence de répétition des impulsions: 57,67 Hz
• Angle de scanner: 360° inclinaison; ±60° tangage; ±60° travers

Chapitre 3

estion de l'alimentation

Votre ordinateur fonctionne sur courant alternatif CA externe ou sur alimentation de la batterie interne.

Ce chapitre vous indique comment vous pouvez gérer effectivement l'alimentation. Pour maintenir des performances optimales de la batterie, il est important que vous utilisiez la batterie de manière appropriée.

Adaptateur CA

ATTENTION :

• L'adaptateur CA est conçu pour une utilisation avec votre ordinateur uniquement. Le fait de relier l'adaptateur CA à un autre dispositif peut endommager l'adaptateur.
• Le cordon d'alimentation CA fourni avec votre ordinateur est destiné à une utilisation dans le pays où vous avez acheté votre ordinateur. Si vous prévoyez d'aller à l'étranger avec l'ordinateur, consultez votre revendeur pour obtenir le cordon secteur approprié.
• Quand vous déconnectez l'adaptateur CA, débranchez-le d'abord de la prise secteur puis de l'ordinateur. La procédure inverse peut endommager l'adaptateur CA ou l'ordinateur.
• En débranchant le connecteur, tenez toujours la tête de la fiche. Ne tirez jamais sur le cordon.

L'adaptateur CA sert de convertisseur de courant CA (Courant alternatif) vers CC (Courant continu) car votre ordinateur fonctionne sur alimentation CC, mais une prise secteur fournit habituellement du courant alternatif. Il charge également le bloc batterie lorsqu'il est relié au courant CA.

L'adaptateur opère sous n'importe quelle tension dans la plage de 100-240 V CA.

Bloc batterie

Le bloc batterie est la source d'énergie interne pour l'ordinateur. Il est rechargeable via l'adaptateur CA.

ATTENTION : Un bloc batterie ne peut être retiré que s'il n'est pas en cours de recharge, s'il est déchargé, ou si vous échangez à chaud le bloc batterie (pour les modèles équipés de plusieurs blocs batteries).

Recharger le bloc batterie

REMARQUE :

• La batterie ne se chargera pas si la température est en dehors de la plage permise, qui est comprise entre 0 °C (32 °F) et 50 °C (122 °F). Une fois que la température de la batterie répond aux exigences, le chargement reprend automatiquement.
• Pendant la charge, ne déconnectez pas l'adaptateur CA avant que la batterie ait été entièrement chargée ; autrement vous obtiendriez une batterie prématurément chargée.
• La batterie dispose d'un mécanisme de protection contre les hautes températures qui limite la charge maximale de la batterie à 80 % de sa capacité totale en cas de température élevée. Dans de telles conditions, la batterie est considérée comme entièrement chargée à 80 % de sa capacité.
• Le niveau de batterie peut automatiquement diminuer en raison du processus de décharge spontanée, même lorsque le bloc batterie est entièrement chargé. Ceci se produit que le bloc batterie soit installé dans l'ordinateur ou non.

Pour charger le bloc batterie, reliez l'adaptateur CA à l'ordinateur et à une prise secteur. L'indicateur de batterie (17+) sur l'ordinateur s'illumine en ambre pour indiquer que la charge est en cours.

Il vous est conseillé de conserver l'ordinateur hors tension pendant que la batterie est en charge. Quand la batterie est entièrement chargée, l'indicateur de batterie s'illumine en vert.

Un bloc batterie prend environ 2h30 à 3h pour se charger complètement. Si votre ordinateur comporte deux blocs-batterie, l'ordinateur charge les deux en parallèle. Si votre ordinateur en comporte trois blocs-batterie, l'ordinateur

charge le bloc-batterie principal (Batterie 1) en permanence tout en chargeant les deux autres alternativement.

ATTENTION : Une fois que l'ordinateur a été entièrement rechargé, ne débranchez pas et ne rebrancher pas immédiatement l'adaptateur CA pour le charger encore. Ceci peut endommager la batterie.

Initialisation du bloc batterie

Vous devez initialiser un nouveau bloc batterie avant de l'utiliser la première fois ou lorsque la durée actuelle d'un bloc batterie est bien inférieure à celle attendue. L'initialisation est le processus de chargement, déchargement puis rechargement complet. Cela peut prendre plusieurs heures.

Le programme G-Manager propose un outil appelé « Ré-étalonnage de la batterie » à cette fin. (Voir « G-Manager » au Chapitre 6.)

Vérifier le niveau de la batterie

REMARQUE : Toute indication de niveau de batterie est un résultat estimé. L'autonomie réelle peut être différente du temps estimé, selon la façon dont vous utilisez l'ordinateur.

La durée de fonctionnement d'un bloc batterie complètement chargé dépend de la façon dont vous utilisez l'ordinateur. Quand vos applications accèdent souvent aux périphériques, vous constatez une autonomie un peu plus courte.

Vous pouvez trouver l'icône de batterie dans la barre des tâches de Windows (coin inférieur droit). L'icône montre le niveau approximatif de la batterie.

Si votre ordinateur est doté de plus d'un bloc-batterie, les blocs-batterie sont déchargés en parallèle tant que leur tension est actuellement la même. Si la tension d'un bloc-batterie est supérieure, ce bloc-batterie particulier sera déchargé en premier jusqu'à ce que sa tension soit identique aux autres.

Signes de batterie faible et actions

L'icône de batterie change pour indiquer l'état actuel de la batterie.

Icône	Niveau de batterie	Description
	Décharge-ment	L’icône indique le niveau de charge actuel de la batterie, en incrément de 10 pourcents, jusqu’à ce que le niveau de charge atteigne le niveau de faible batterie.
	Faible	Le niveau de charge de la batterie a atteint le niveau faible.
	Très faible	Le niveau de charge de la batterie a atteint le niveau très faible. Par défaut, Windows affichera un avertissement et mettra votre ordinateur en mode veille prolongée.

Lorsque le niveau de charge de la batterie est faible, l'indicateur de batterie (17+) de l'ordinateur clignotera aussi pour vous demander de choisir une action.

Répondez toujours au signal de batterie faible en plaçant votre ordinateur en mode de veille ou d'hibernation, en arrêtant l'ordinateur ou en branchant l'adaptateur CA.

Remplacer le bloc batterie

ATTENTION :

• Il y a danger d'explosion si la batterie est remplacée de façon incorrecte. Remplacez la batterie seulement par un bloc batterie optionnel du fabricant de l'ordinateur. Jetez les batteries usagées selon les instructions du revendeur.
  • N'essayez pas de démonter le bloc batterie.
• Un bloc batterie peut devenir brûlant suite à de longues heures de travail. Ne touchez pas un bloc batterie brûlant les mains nues. Après avoir retiré un bloc batterie, placez-le dans un endroit bien ventilé.

REMARQUE : Vous pouvez échanger à chaud un bloc batterie si votre modèle d'ordinateur en possède une autre assurant l'alimentation. La plage de températures appropriée pour l'échange à chaud du bloc batterie est entre -21°C (-5.8 °F) et 45 °C (113 °F).

1. Éteignez l'ordinateur et déconnectez l'adaptateur CA. Après avoir éteint l'ordinateur, laissez refroidir au moins 5 minutes avant de retirer le bloc batterie.
   Pour les modèles équipés de plusieurs blocs batteries : Passez cette étape si vous échangez à chaud le bloc batterie.
2. Placez soigneusement l'ordinateur portable à l'envers.
3. Localisez le bloc batterie que vous souhaitez retirer.
4. Faites coulisser le loquet de la batterie en position déverrouillée (☐) (①) et maintenez-le dans cette position. Dans le même temps, saisissez le côté du bloc batterie avec l'autre main et retirez-le de la baie (②).

1. En notant l'orientation, insérez complètement le nouveau bloc batterie dans la baie. Le loquet doit être engagé en position verrouillée (☐).

Conseils pour économiser l'énergie

En plus d'activer le mode d'économie d'énergie de votre ordinateur, vous pouvez en sorte de maximiser l'autonomie de la batterie en suivant ces suggestions.

• Ne désactivez pas la gestion de l'alimentation.
• Diminuez la luminosité du LCD au niveau confortable le plus bas.
• Raccourcissez la durée avant que Windows arrête l'affichage.
• Si vous n'utilisez pas un appareil connecté, débranchez-le.
• Si vous avez une carte (carte à puce/ExpressCard/PC-Card) installée, déplacez-la quand vous ne l'utilisez pas.
• Eteignez la radio sans fil si vous n'utilisez pas le module sans fil (WLAN/Bluetooth/WWAN).
• Arrêtez l'ordinateur quand vous ne l'utilisez pas.

Chapitre 4

endre votre ordinateur

Vous pouvez étendre les possibilités de votre ordinateur en reliant d'autres périphériques.

Lorsque vous utilisez un périphérique, soyez sûr de lire les instructions accompagnant le dispositif ainsi que la section appropriée dans ce chapitre.

Connexion de périphériques

Connector un périphérique USB

Votre ordinateur possède trois ports USB pour connecter des périphériques USB tels qu'un appareil photo numérique, un scanneur, une imprimante et une souris.

USB 3.2 Gen 2 est capable d'un taux de transfert allant jusqu'à 10.0 Gbit/s.

USB 3.2 Gen 1 est capable d'un taux de transfert allant jusqu'à 5.0 Gbit/s.

REMARQUE : Certains modèles disposent d'un port USB PowerShare. Si nécessaire, vous pouvez modifier les paramètres et utiliser ce port comme un port USB 3.2 Gen 1 standard. (Voir la section suivante « Raccordement d'un appareil pour la recharge USB (optionnel) » pour plus d'informations.)

Connector un appareil Thunderbolt™

Votre ordinateur dispose d'un port Thunderbolt 4. Ce port prend en charge :

• Format de connecteur USB Type-C (ou simplement USB-C)
• Débit de transfert de données jusqu'à 40 Gbps
• DisplayPort
• USB Power Delivery Notez que vous devez utiliser l'adaptateur secteur USB-C avec une puissance / tension appropriée pour votre modèle d'ordinateur: 90 Watts ou plus (20 Volts, 4,5 Amp ou plus)

Les utilisations de la technologie Thunderbolt comprennent le stockage, l'affichage, la mise en réseau, les stations d'accueil à un seul câble, etc.

• USB Power Delivery n'est pas pris en charge pour les modèles de GPU discrets.
• Les ports Thunderbolt sont rétrocompatibles avec les appareils USB-C. Un appareil USB-C branché sur un port Thunderbolt fonctionne normalement.

Raccordement d'un appareil pour la recharge USB (optionnel)

Certains modèles disposent d'un port USB PowerShare (☐). Vous pouvez utiliser ce port pour charger des appareils mobiles même lorsque l'ordinateur est hors tension, en veille ou en veille prolongée.

Un appareil connecté est rechargé par une alimentation externe (si l'adaptateur CA est branché) ou par la batterie de l'ordinateur (si l'adaptateur CA n'est pas branché). Dans le dernier cas, la recharge s'arrête lorsque le niveau de la batterie devient faible (20 % de capacité).

Remarques et précautions concernant la recharge USB

- Pour utiliser la fonction de chargement USB, vous devez d'abord activer la fonction en exécutant le programme de configuration du BIOS ou le programme G-Manager. (Voir « Menu Advanced » au Chapitre 5 ou

« G-Manager » au Chapitre 6.) Dans le cas contraire, le port USB PowerShare fonctionne comme un port USB 3.2 Gen 1 standard.

• Avant de connecter un appareil pour le charger, assurez-vous que l'appareil fonctionne avec la fonctionnalité de recharge USB.
• Connectez un appareil directement à ce port. Ne le connectez pas via un concentrateur USB.
• Après être sorti du mode veille ou veille prolongée, l'ordinateur peut ne pas détecter l'appareil connecté. Si cela se produit, essayez de débrancher et de rebrancher le câble.
• La recharge USB s'arrête dans les situations suivantes.

- Vous éteignez l'ordinateur en appuyant sur le bouton d'alimentation pendant plus de 5 secondes.

- Toute l'alimentation (Adaptateur CA et bloc batterie) est déconnectée puis reconnectée en mode hors tension.

- Pour les appareils USB qui ne nécessitent pas de recharge, connectez-les à d'autres ports USB de votre ordinateur.

Branchement d'un moniteur

Votre ordinateur prend en charge les interfaces HDMI et DisplayPort. En fonction du type de votre moniteur, raccordez le connecteur de signal du moniteur au connecteur HDMI ou DisplayPort.

Certains modèles disposent d'un connecteur VGA ou DisplayPort.

L'écran doit fournir une réponse par défaut. si ça n'était pas le cas, vous pouvez basculer vers l'affichage vers l'écran ou vers les deux (affichage simultané), ou vers le multi affichage en appuyant sur la touche de raccourci Fn+F5. Dans Windows, vous pouvez aussi changer l'affichage avec les réglages dans le Panneau de configuration.

Connector un appareil en série (optionnel)

Certains modèles disposent d'un connecteur série RS-232 pour connecter un appareil série.

Connexion d'un appareil audio

Le connecteur audio combo est du type 3,5mm TRRS 4-pôles permettant de connecter un microphone de casque compatible.

Avertissement de sécurité :

Ne réglez jamais le volume trop fort lorsque vous utilisez l'oreillette. Un volume trop élevé risque de provoquer des dommages auditifs.

Utilisation de différents lecteurs de cartes

Utilisation d'une carte de stockage (optionnel)

Le lecteur de cartes est un petit lecteur permettant de lire et d'écrire vers des cartes de stockage amovibles (ou appelées cartes mémoires). Le lecteur de cartes prend en charge les cartes microSD (Secure Digital) et microSDXC (Secure Digital eXtended-Capacity).

Pour insérer une carte de stockage :

1. Trouvez la fente du lecteur de cartes sur le côté droite de l'ordinateur et ouvrez le couvercle.
2. Alignez la carte avec ses connecteurs pointant en direction de la fente et avec son étiquette face vers le haut. Glissez la carte dans la fente jusqu'à ce qu'elle en arrive au bout.

1. Fermez le couvercle.

2. Windows détectera la carte et lui attribuera un nom de disque.

Pour retire rune carte de stockage :

1. Ouvrez Explorateur de fichiers et cliquez sur Ordinateur.
2. Cliquez-droit sur l'icône de la carte mémoire et sélectionnez Éjecter.
3. Enfoncez la carte pour la libérer puis sortez-la du logement.
4. Fermez le couvercle.

Utiliser des cartes à puce (optionnel)

Avec un microcontrôleur, les carte à puce (smart card) disposent d'une capacité unique de stocker de grandes quantités de données, d'effectuer leurs propres fonctions sur carte (par ex. chiffrement et authentification mutuelle), et d'interagir intelligemment avec un lecteur de cartes à puce.

Pour insérer une carte à puce :

1. Trouvez la fente de carte à puce sur le côté droite de l'ordinateur et ouvrez le couvercle.
2. Insérez la carte, avec l'étiquette et la puce électronique vers le haut, dans la fente.

1. Fermez le couvercle.

Pour enlever une carte à puce :

1. Assurez-vous que le logiciel de carte à puce tiers n'accède pas à la carte à puce.

2. Retirez la carte de la fente.

3. Fermez le couvercle.

Changement ou remplacement

Changer le composant dans la baie multifonction

Si vous avez un composant amovible par l'utilisateur dans la baie multifonction, vous pouvez en acheter un autre et le changer si nécessaire.

1. Assurez-vous que l'ordinateur n'est pas sous tension ni relié au courant CA.

Ignorez cette étape si vous retirez le bloc batterie de la baie multifonction à des fins d'échange à chaud.

1. Placez soigneusement l'ordinateur portable à l'envers.

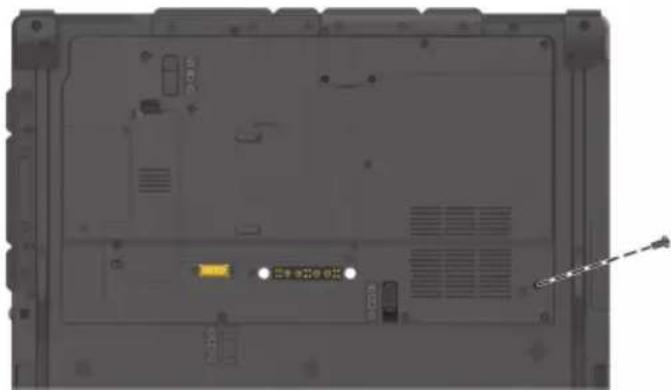

2. Si vous retirez le lecteur de disque optique, desserrez la vis qui retient le lecteur.

1. Faites coulisser le loquet de sécurité en position déverrouillée (☐) (①) et maintenez-le là. Pendant ce temps, saisissez le bord du composant existant de l'autre main et retirez-le de la baie (②).

1. En notant l'orientation, insérez complètement le composant dans la baie. Le loquet doit être engagé en position verrouillée (☐).

1. Si le modèle de votre ordinateur n'était pas doté d'origine d'un lecteur de disque optique et que vous venez d'en installer un, fixez le lecteur avec une vis (fournie avec le lecteur). Vous devez d'abord retirer la fausse fiche du trou de vis. (Voir l'étape 3 pour la position de la vis.)

ATTENTION : Le composant illustré ci-dessus est un exemple. L'aspect du composant varie selon celui que vous avez acheté.

Remplacement du module SSD

1. Assurez-vous que l'ordinateur n'est pas sous tension ni relié au courant CA.
2. Placez soigneusement l'ordinateur portable à l'envers.
3. Retirez la vis (si présente) du module SSD.

ATTENTION : Il n'est pas obligatoire d'utiliser la vis. Vous pouvez choisir de l'utiliser ou non.

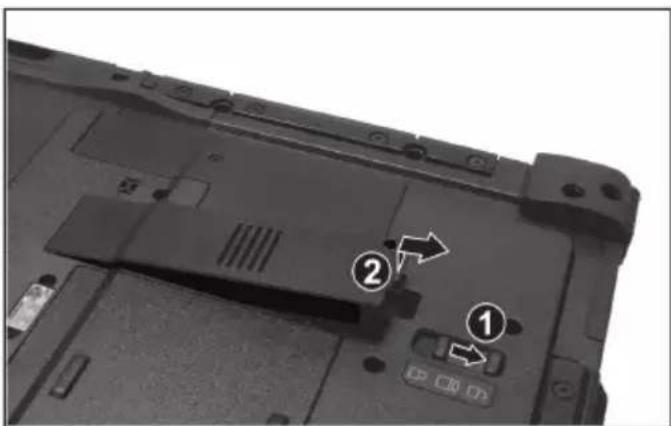

1. Faites coulisser le loquet de sécurité en position déverrouillée (☐) (①) et maintenez-le là. Pendant ce temps, soulevez le module SSD d'un côté afin de détacher le module (②).

1. Insérez le nouveau module SSD en position. Le loquet doit être engagé en position verrouillée (☐).

2. Si besoin, serrez la vis afin de mieux sécuriser le module SSD.

Chapitre 5

configuration du BIOS

L'utilitaire de configuration BIOS est un programme pour configurer les paramètres du BIOS (Basic Input/ Output System ou système d'entrée-sortie de base) de l'ordinateur. Le BIOS est une couche de logiciel, appelée firmware, qui traduit des instructions d'autres couches logicielles en instructions que le matériel de l'ordinateur peut comprendre. Les paramètres du BIOS sont nécessaires pour votre ordinateur pour qu'il identifie les types de dispositifs installés et pour établir les fonctions spéciales.

Ce chapitre vous indique comment utiliser l'utilitaire de configuration BIOS.

Quand et comment les utiliser

Vous devez exécuter l'utilitaire de configuration BIOS quand :

• Vous voyez un message d'erreur sur l'écran vous invitant à exécuter l'utilitaire de configuration BIOS.
• Vous voulez restaurer les paramètres d'usine par défaut.
• Vous voulez modifier certains paramètres spécifiques selon le matériel.
• Vous voulez modifier certains paramètres spécifiques pour optimiser les performances du système.

Pour exécuter l'utilitaire de configuration BIOS :

1. Rendez-vous sur Paramètres → Système → Récupération. Sous Démarrage avancé, cliquez sur Redémarrer maintenant. Dans le menu des options de démarrage, cliquez sur Résolution des problèmes → Options avancées → Changer les paramètres du microprogramme UEFI. Cliquez sur Redémarrer pour redémarrer le système et entrer dans le UEFI (BIOS). Dans le menu suivant qui apparaît, utilisez la touche flèche pour sélectionner l'utilitaire de configuration (Setup Utility) et appuyez sur Entrée.
2. L'écran principal de l'utilitaire de configuration du BIOS apparaît.

En général, vous pouvez utiliser les touches de flèches pour vous déplacer et les touches F5/F6 pour changer les valeurs de réglage. Les informations concernant les claviers peuvent être trouvées en bas de l'écran.

REMARQUE :

• Les réglage actuels sur votre modèle peuvent différer de ceux décrits dans ce chapitre.
• La disponibilité de certains éléments de paramétrage dépend de la configuration de votre ordinateur.

Description du menu

Menu Information

Le menu Information contient les informations de configuration basique du système. Ce mernu ne contient aucun élément réglable par l'utilisateur.

REMARQUE : L' « Asset tag » s'affiche lorsque vous avez entré le numéro actif pour cet ordinateur en utilisant le programme de gestion d'actifs. Le programme est fourni Asset tag (étiquette d'inventaire) dans le dossier numéro d'inventaire du disque pilote.

Menu Main

Le menu principal contient des informations sur la configuration de base du système.

• System Date (Date système) règle la date du système.
• System Time (Heure système) règle l'heure du système.
• Internal Numlock (Verrouillage numérique interne) définit si la fonction Verr Num du clavier intégré peut fonctionner. Si cet élément est réglé sur Activé, vous pouvez appuyer sur Fn+Num LK (Fn+Verr Num) pour activer le pavé numérique, intégré dans les touches de saisie de texte. Si cet élément est réglé sur Désactivé, Verr Num ne fonctionne pas. Dans ce cas, vous pouvez toujours appuyer sur Fn + une touche lettre pour saisir un nombre.
• Fn and Ctrl Key Placement (Placement des touches Fn et Ctrl) définit la position des touches Ctrl et Fn sur le clavier. Si la position des touches Ctrl et Fn sur le clavier n'est pas celle à laquelle vous êtes habitué, vous pouvez échanger les touches.

Menu Advanced

Le menu avancé contient les paramètres avancés comme indiqué ci-après.

- Power Button Delay (Temporisation du bouton d'alimentation) définit la durée de temporisation du bouton d'alimentation (1 ou 2 secondes) afin qu'un appui accidentel sur le bouton d'alimentation ne provoque pas un fonctionnement non souhaité. Vous pouvez également désactiver la temporisation.

• AC Initiation (Initiation CA) sera fixé quand la connexion CA démarrera automatiquement ou reprendra sur votre ordinateur.
• USB Power-off Charging (Chargement USB hors tension) active ou désactive la fonction de chargement USB du port USB PowerShare. Pour des informations détaillées sur le port USB PowerShare, consultez « Raccordement d'un appareil pour la recharge USB (optionnel) » au Chapitre 4. (L'élément apparaît uniquement si votre modèle dispose de l'option.)
• Magnetic Sensor (Capteur magnétique) active ou désactive le capteur magnétique. Vous pouvez désactiver le capteur magnétique afin d'éviter toute interférence magnétique en cas d'environnement magnétique fort. Lorsque cet élément est désactivé, l'ordinateur n'entre pas dans les états d'économie d'énergie associés au capteur magnétique.
• MAC Address Pass Through (Intercommunication adresse MAC) permet à l'adresse MAC spécifique du système de transiter par une station connectée, ce qui signifie que l'adresse MAC spécifique de la station sera écrasée par l'adresse MAC spécifique du système.
• Active Management Technology Support (Cet élément apparaît uniquement sur les modèles prenant en charge vPro).

Intel AMT Support active or désactive l'exécution d'extension du BIOS d'Intel® Active Management Technology (Technologie de gestion active). AMT permet à l'interface du gestionnaire d'accéder à distance à un ordinateur pourvu d'un AMT.

Intel AMT Setup Prompt (L'accès à la configuration AMT) fait apparaître l'invite d'accès au panneau de configuration d'Intel MEBx lors de l'exécution du POST. (Cet élément apparaît seulement si l'élément précédent est réglé sur Enabled (Activé.))

USB Provisioning of AMT (Fourniture d'AMT par USB) permet ou interdit l'utilisation d'une clé USB pour fournir Intel AMT.

- Virtualization Technology Setup (Configuration de technologie de virtualisation)

Intel(R) Virtualization Technology permet d'activer ou de désactiver la fonction Intel® VT (Technologie de virtualisation d'Intel) qui offre un support matériel pour la virtualisation du processeur. Lorsque activée, un VMM (Moniteur de machine virtuelle) peut utiliser la capacité matérielle additionnelle de virtualisation fournie par cette technologie. Intel(R) VT for Directed I/O(VT-d) permet d'activer ou de désactiver VT-d (la technologie de virtualisation Intel® pour E/S dirigée). Lorsque activé,

VT-d aide à améliorer les performances des plateformes Intel pour une virtualisation plus efficace des périphériques E/S.

• Device Configuration (Configuration de dispositif) active ou désactive plusieurs composants matériels. Les éléments pouvant être réglés dépendent de votre modèle.
• Diagnostics and System Tester (Diagnostics et testeur système) H2ODST Tool (L'outil de H2ODST) effectue une vérification de base du système.
• Recovery Partition (La partition de récupération) vous permet de restaurer votre système Windows à l'état d'usine par défaut à l'aide de la fonction « Partition de récupération ». La partition de récupération est une partie de votre disque SSD qui est réservée par le fabricant pour conserver l'image originale de votre système.

AVERTISSEMENT :

• Utiliser cette fonction réinstallera Windows sur votre système et le configurera sur les réglages d'usine par défaut. Toutes les données du disque seront perdues.
• Assurez-vous que l'alimentation ne soit pas interrompue durant le processus de récupération. Une récupération sans succès peut causer des problèmes au démarrage de Windows.
• Windows RE lance Windows Recovery Environment (l'environnement de récupération Windows). Windows RE est un environnement de récupération qui propose des outils de récupération, de réparation et de dépannage dans Windows.

Menu Security

Le menu de sécurité contient les réglages de sécurité, ce qui protège votre system contre l'utilisation non autorisée.

REMARQUE :

• Vous ne pouvez régler le mot de passe de l'utilisateur qu'une fois que le mot de passe du superviseur a été réglé.

• Si les deux mots de passes du superviseur et de l'utilisateur sont réglés, vous pouvez entrer n'importe lequel d'entre eux pour démarrer le système et/ou entrer dans le réglage BIOS. Toutefois, le mot de passe de l'utilisateur vous permet seulement de voir/changer les réglages de certains éléments.

• Set Supervisor/User Password (Régler le mot de passe du Superviseur/Utilisateur) règle le mot de passe du Superviseur/de l'Utilisateur. Vous pouvez régler le mot de passe du Superviseur/de l'Utilisateur pour qu'il soit demandé au démarrage du système et/ou en entrant dans le réglage BIOS.

• Strong Password (Mot de passe fort) active ou désactive le mot de passe fort. Lorsque cette option est activée, le mot de passe que vous définissez doit contenir au moins une lettre en majuscule, une lettre en minuscule et un chiffre.
• Password Configuration (Configuration du mot de passe) définit la longueur minimale du mot de passe. Saisissez le nombre dans le champ de saisie et sélectionnez [Yes] (Oui). Le nombre doit être compris entre 4 et 64.
• Password on Boot (Mot de passe au démarrage) vous permet d'activer ou de désactiver l'entrée d'un mot de passe pour démarrer votre system.
• Secure Boot Configuration (Configuration de démarrage sécurisé) configure la fonction Démarrage sécurisé. Vous pouvez seulement accéder à cette option si vous avez réglé le Mot de passe superviseur. Secure Boot (Démarrage sécurisé) active ou désactive la fonction Démarrage sécurisé. La fonction Démarrage sécurisé permet de protéger contre l'exécution de firmwares, systèmes d'exploitation ou de pilotes UEFI non autorisés lors du démarrage.

Delete all Security Boot keys (Supprimer toutes les clés de Démarrage de sécurité) supprime toutes les variables de démarrage sécurisées.

Restore Factory Defaults (Réinitialiser à Défaut) réinitialise les variables de démarrage aux valeurs par défaut de l'usine.

Load MS UEFI CA Key (Charger la clé CA MS UEFI) détermine si la clé CA Microsoft UEFI va être utilisée pour signer des chargeurs d'amorçage UEFI non Microsoft, comme Linux ou d'autres systèmes d'exploitation.

- Set X SSD 0 / SSD 1 User Password (Régler mot de passe X SSD 0 / SSD 1) (où la lettre X indique l'interface, qui peut être PCIe ou SATA en fonction de votre modèle) permet de régler le mot de passe du disque SSD. Une fois qu'un mot de passe a été réglé, le disque SSD ne pourra être déverrouillée qu'avec ce mot de passe, où qu'il soit installé.

REMARQUE : L'élément SSD 1 apparaît uniquement si votre modèle dispose de l'option.

• Security Freeze Lock (Verrouillage blocage de sécurité) active ou désactive la fonction « Security Freeze Lock » (Verrouillage blocage de sécurité). Cette fonction n'est applicable que sur les lecteurs SATA en mode AHCI. Elle empêche les attaques sur le lecteur SATA en bloquant l'état de sécurité du lecteur en POST et lorsque le système sort de S3.
• TPM Setup Menu (Configuration TPM) Change TPM State (Modifier l'état TPM) vous permet de choisir entre No Operation (Aucune opération) et Clear (Effacer).
• Intel Trusted Execution Technology permet l'utilisation des capacités matérielles supplémentaires de technologie Trusted Execution Technology d'Intel®.

Menu Boot

Le menu de démarrage définit l'ordre des périphériques à rechercher par le système d'exploitation.

Appuyez sur la touche flèche pour sélectionner un appareil dans la liste d'ordre de démarrage puis appuyez sur la touche +/- pour modifier l'ordre de l'appareil sélectionné.

Le signe [X] après le nom d'un appareil signifie que l'appareil est inclus dans la recherche. Pour exclure un appareil de la recherche, déplacez-vous vers le signe [X] de l'appareil puis appuyez sur Entrée.

• Fast Boot (Boot rapide) active ou désactive le mode « Boot rapide » dans lequel le système ignore l'énumération des périphériques USB lorsqu'il sort d'une hibernation ou d'un arrêt hybride.
• Alternative WBM option (Option WBM alternatif) active ou désactive le WBM (Windows Boot Manager). Si votre ordinateur dispose de plusieurs systèmes d'exploitation, activez cette option pour pouvoir choisir un système spécifique parmi une liste de systèmes d'exploitation à chaque démarrage de l'ordinateur.

Menu Exit

Le menu Quitter affiche les façons de quitter l'utilitaire de configuration du BIOS. Après avoir terminé vos réglages, vous devez enregistrer et quitter de sorte que les réglages puissent prendre effet.

• Exit Saving Changes (Enregistrer les modifications et quitter) sauve les modifications que vous avez apportées et quitte l'utilitaire de configuration du BIOS.
• Exit Discarding Changes (Quitter sans enregistrer) quitte l'utilitaire de configuration du BIOS sans enregistrer les modifications que vous avez apportées.
• Load Setup Defaults (Charger les paramètres de configuration par défaut) charge les valeurs d'usine par défaut pour tous les éléments.
• Discard Changes (Effacer les modifications) restaure les valeurs précédentes pour tous les éléments.
• Saves Changes (Enregistrer les modifications) sauve les modifications que vous avez apportées.

Chapitre 6

Utilisation des logiciels Getac

Le logiciel de Getac contient des programmes d'application pour des composants spécifiques d'ordinateur et des programmes utilitaires pour la gestion générale.

Ce chapitre décrit brièvement les programmes.

REMARQUE : Les captures d'écran et autres présentations données dans le présent document ne sont fournis qu'à titre de référence. Il est possible qu'elles soient différentes des écrans et présentations générées par le produit réel.

G-Manager

G-Manager vous permet de visualiser, de gérer et de configurer différentes fonctions et caractéristiques système. Les éléments du menu se trouvent à gauche de l'écran de G-Manager. Sélectionnez un élément pour ouvrir son menu.

Pour plus d'informations sur le programme, consultez l'aide en ligne du programme. Sélectionnez À propos → Aide.

REMARQUE : Tous les modèles ne prennent pas en charge tous les éléments. Selon votre modèle, les éléments et informations apparaissant à l'écran peuvent différer de ceux présentés dans ce manuel.

Chapitre 7

tretien et maintenance

Le fait de prendre grand soin de votre ordinateur assurera un fonctionnement sans panne et réduira le risque de dégâts à votre ordinateur.

Ce chapitre vous donne des conseils pour l'entretien et la maintenance.

Protection de l'ordinateur

Pour sauvegarder l'intégrité des données de votre ordinateur ainsi que l'ordinateur lui-même, vous pouvez protéger l'ordinateur de plusieurs manières, comme décrit dans cette section.

Utiliser une stratégie Anti-Virus

Vous pouvez installer un programme de détection pour surveiller les virus potentiels qui pourraient endommager vos fichiers.

Utiliser le câble de verrouillage

Vous pouvez utiliser un câble verrouillage de type Kensington pour protéger votre ordinateur contre le vol. Le câble de verrouillage est disponible dans la plupart des boutiques informatiques.

Pour utiliser le verrouillage, faites une boucle le câble de verrouillage autour d'un objet fixe tel qu'une table. Insérez le verrouillage dans le trou de verrou Kensington et tournez la clef pour verrouiller. Stockez la clef dans un endroit sûr.

Prendre soin de l'ordinateur

Consignes concernant l'emplacement

• Pour des performances optimales, utilisez l'ordinateur là où la température recommandée est entre 0 °C (32 °F) et 40 °C (104 °F). (La température de fonctionnement réelle dépend des caractéristiques du produit.)
• Évitez de placer l'ordinateur dans un endroit sujet à une humidité élevée, à des températures extrêmes, à des vibrations mécaniques, à la lumière directe du soleil ou à la poussière intense. L'utilisation de l'ordinateur dans des environnements extrêmes pendant de longues périodes peut entraîner la détérioration du produit et raccourcir sa durée de vie.
• L'utilisation dans un environnement avec de la poussière métallique est interdit.
• Placez l'ordinateur sur une surface plane et stable. Ne posez pas l'ordinateur sur sa tranche et ne le rangez pas renversé. Un impact fort lors d'une chute ou d'un coup peut endommager l'ordinateur.
• Ne couvrez pas et ne bloquez pas les ouvertures de ventilation sur l'ordinateur. Par exemple, ne placez pas l'ordinateur sur un lit, un sofa, une couverture ou toute autre surface semblable. Autrement, une surchauffe peut se produire provoquant des dégâts.
• Comme l'ordinateur peut devenir très chaud pendant le fonctionnement, gardez-le loin des objets qui sont vulnérables à la chaleur.
• Conservez l'ordinateur à au moins 13 cm (5 pouces) des appareils électriques qui peuvent produire un champ magnétique fort tel qu'un téléviseur, un réfrigérateur, un moteur ou un grand haut-parleur audio.
• Évitez de déplacer l'ordinateur abruptement d'un endroit froid à un endroit chaud. Une différence de température de plus de 10 °C (18 °F) peut causer de la condensation à l'intérieur de l'unité, qui à sont tour peut endommager les supports de stockage.

Consignes générales

• Ne placez pas d'objets lourds sur l'ordinateur car ceci peut endommager l'affichage.
• Ne déplacez par votre ordinateur portable en le saisissant uniquement par l'écran.
• Pour éviter d'endommager l'écran, ne le touchez pas avec un objet pointu.
• La rémanence d'image sur l'écran LCD se produit si un motif reste affiché à l'écran pendant une durée prolongée. Vous pouvez éviter ce problème en limitant l'affichage de contenus statiques sur le moniteur. Il est conseillé d'utiliser un économiseur d'écran ou d'éteindre le moniteur lorsque vous ne l'utilisez pas.
• Pour maximiser la vie du rétroéclairage de l'affichage, réglez le rétroéclairage pour qu'il s'éteigne automatiquement via la gestion de l'alimentation.

Consignes de nettoyage

• Ne nettoyez jamais l'ordinateur en marche.
• Utilisez un linge doux humidifié avec de l'eau ou un détergent non alcalin pour essuyer l'extérieur de l'ordinateur.
• Essuyez doucement l'affichage avec un chiffon doux et non pelucheux.
• La poussière ou la graisse sur le pavé tactile peut influer sur sa sensibilité. Nettoyez le pavé en utilisant un ruban adhésif pour faire partir la poussière et la graisse de sa surface.
• Si de l'eau ou du liquide a été renversé sur l'ordinateur, essuyez jusqu'au séchage. Bien que votre ordinateur soit étanche contre l'eau, ne laissez pas l'ordinateur mouillé et séchez-le.
• Si l'ordinateur est mouillé là où la température est de 0 °C (32 °F) ou moins, des dégâts dus au gel peuvent survenir. Assurez-vous de sécher l'ordinateur s'il est humide.

Consignes relatives au bloc batterie

• Rechargez le bloc batterie quand il est presque déchargé. Lors de la recharge, assurez-vous que le bloc batterie est entièrement chargé. Ce faisant, vous pouvez éviter de faire du tort au bloc batterie.
• Le bloc batterie est un produit consommable et les conditions suivantes raccourcissent sa vie :

- une charge fréquente du bloc batterie.

- lors de l'utilisation, de la charge ou du stockage à des températures trop élevées

• Pour éviter d'accélérer la détérioration du bloc batterie, prolongeant de ce fait sa vie utile, réduisez au minimum le nombre de fois où vous le chargez pour ne pas augmenter fréquemment sa température interne.
• Chargez le bloc batterie dans une page de températures de 10 °C \~ 30°C (50 °F \~ 86 °F). Une température environnante plus élevée provoque une augmentation de la température du bloc batterie. Évitez de charger le bloc batterie à l'intérieur d'un véhicule fermé et par temps chaud. En outre, la charge ne commence pas si le bloc batterie n'est pas dans la plage de température ambiante permise.
• Il est conseillé de ne pas charger le bloc batterie plus d'une fois par jour.
• Il est conseillé de charger le bloc batterie avec l'ordinateur éteint.
• Pour maintenir l'efficacité de fonctionnement du bloc batterie, stockez-le dans un endroit sombre et frais hors de l'ordinateur et avec une charge résiduelle de 30 % \~ 40 %.
• Consignes importantes lors de l'utilisation du bloc batterie.

Quand vous installez ou enlevez le bloc batterie, prenez note de ce qui suit :

• évitez d'installer ou d'enlever le bloc batterie quand l'ordinateur est en mode veille. Le fait d'enlever brusquement le bloc batterie peut causer la perte de données ou une instabilité de l'ordinateur.
• évitez de toucher les bornes du bloc batterie sinon des dégâts pourraient se produire, entraînant de ce fait un fonctionnement incorrect, ainsi que pour l'ordinateur.

La tension d'entrée de l'ordinateur et la température environnante affectent directement le temps de charge et de décharge du bloc batterie :

- le temps de charge est prolongé quand l'ordinateur est mis en marche. Pour raccourcir le temps de charge, il est recommandé de placer l'ordinateur en mode de veille ou d'hibernation.

- une basse température prolonge le temps de charge et raccourcit aussi le temps de décharge.

• Lorsque vous utilisez la batterie dans un environnement de très basse température, vous pouvez rencontrer une autonomie raccourcie et une mauvaise indication de niveau batterie. Ce phénomène provient des caractéristiques chimiques des batteries. La température de fonctionnement approprié pour la batterie est de -10 °C \~ 50 °C (14 °F \~ 122 °F).
• Ne jamais laissez le bloc batterie dans l'entreposage plus de 6 mois sans le recharger.

Consignes relatives à l'écran tactile

• Utilisez le doigt ou stylet pour écran tactile fourni sur l'affichage. L'utilisation d'un objet pointu ou métallique autre que votre doigt ou le stylet pour écran tactile peut causer des éraflures et endommager l'affichage, causant de ce fait des erreurs.
• Utilisez un linge doux pour enlever la saleté sur l'affichage. La surface de l'écran tactile a un revêtement de protection spécial qui empêche la saleté de s'y coller. En n'utilisant pas un linge doux, vous pouvez endommager le revêtement de protection spécial à la surface de l'écran tactile.
• Coupez le courant de l'ordinateur pour nettoyer l'affichage. Le nettoyage de l'affichage avec l'alimentation en marche peut causer un mauvais fonctionnement.
• Ne pas employer de force excessive sur l'affichage. Évitez de placer des objets au-dessus de l'affichage car ceci peut casser le verre et endommager de ce fait l'affichage.
• En cas de températures basses et élevées (inférieures à 5 °C / 41 °F et supérieures à 60 °C / 140 °F), l'écran tactile peut avoir un temps de réponse plus lent ou enregistrer l'appui au mauvais endroit. Le fonctionnement retourne à la normale après retour à la température ambiante.
• Si vous constatez une différence notable dans le fonctionnement de l'écran tactile (emplacement erroné de la tâche ou résolution d'affichage incorrecte), utilisez l'utilitaire de calibrage fourni avec votre ordinateur pour repositionner l'écran tactile.

En voyage

• Assurez-vous que le bloc batterie est entièrement chargé.
• Assurez-vous que l'ordinateur est éteint.
• Assurez-vous que tous les couvercles de connecteur sont complètement fermés pour garantir l'étanchéité du boîtier.
• N'insérez pas des objets entre le clavier et l'affichage fermé.
• Débranchez l'adaptateur CA de l'ordinateur et emmenez-le avec vous. Utilisez l'adaptateur CA comme source d'alimentation et comme chargeur de batterie.
• Transportez l'ordinateur à la main. Ne l'enregistrez pas comme bagage.
• Si vous devez laisser l'ordinateur dans la voiture, mettez-le dans le coffre de la voiture pour éviter d'exposer l'ordinateur à une chaleur excessive.
• En passant la sécurité dans les aéroports, il est conseillé d'envoyer l'ordinateur et les disques flash dans la machine à rayons X (le dispositif où vous avez placé vos sacs). Évitez le détecteur magnétique (le dispositif à travers lequel vous marchez) ou l'appareil magnétique portable (le dispositif à main utilisé par le personnel de sécurité).
• Si vous prévoyez de voyager à l'étranger avec votre ordinateur, consultez votre revendeur pour obtenir le cordon d'alimentation approprié pour une utilisation dans le pays de destination.

Chapitre 8

pannage

Les problèmes de l'ordinateur peuvent être provoqués par le matériel, le logiciel ou tous les deux. Pour tout problème que vous rencontrez, il peut s'agir d'un problème typique qui peut facilement être résolu.

Ce chapitre vous indique quelles actions entreprendre pour la résolution des problèmes informatiques communs.

Liste de contrôle préliminaire

Voici des conseils utiles à suivre avant d'entreprendre d'autres mesures, lorsque vous rencontrez un problème quelconque :

• Essayez d'isoler quelle est la pièce de l'ordinateur qui pose problème.
• Assurez-vous que vous mettez en marche tous les périphériques avant de mettre en marche l'ordinateur.
• Si un dispositif externe a un problème, assurez-vous que les branchements de câbles sont corrects et sûrs.
• Assurez-vous que les informations de configuration sont correctement définies dans l'utilitaire de configuration BIOS.
• Assurez-vous que tous les programmes pilotes de périphériques sont correctement installés.
• Notez vos observations. Y a-t-il des messages sur l'écran ? Les témoins lumineux s'allument-ils ? Les descriptions détaillées sont utiles au personnel de maintenance quand vous devez les consulter pour de l'aide.

Si le problème vient à persister après avoir suivi les instructions de ce chapitre, contactez un revendeur autorisé pour de l'aide.

Résolution des problèmes communs

Problèmes de batteries

La batterie ne se charge pas (L'indicateur de batterie ne s'allume pas en ambre).

• Assurez-vous que l'adaptateur CA est correctement branché.
• Assurez-vous que la batterie n'est ni trop chaude ou ni trop froide. Laissez du temps au bloc batterie pour revenir à la température ambiante.
• Si la pile ne se recharge pas après avoir été stocké à très basse température, essayez de débrancher puis de rebrancher l'adaptateur d'alimentation CA pour résoudre le problème.
• Assurez-vous que le bloc batterie est installé correctement.
• Assurez-vous que les bornes de la batterie sont propres.

L'autonomie d'une batterie entièrement chargée devient plus faible.

- Si vous rechargez et déchargez souvent partiellement, la batterie peut ne pas être chargée à sa pleine capacité. Initialisez la batterie pour résoudre le problème.

L'autonomie de la batterie indiquée par la mesure de batterie ne correspond pas à l'autonomie réelle.

- L'autonomie réelle peut être différente de celle estimée, selon la façon dont vous utilisez l'ordinateur. Si l'auto nomie réelle est de beaucoup inférieure à celle prévue, initialisez la batterie.

Problèmes de transmiss ion Bluetooth sans fil

Je ne peux pas me connecter à un autre dispositif avec la technologie sans fil Bluetooth.

- Assurez-vous que les deux dispositifs ont activé leur fonction Bluetooth.

• Assurez-vous que la distance entre les deux appareils est dans la limite et qu'il n'y a pas de murs ni d'autres obstacles entre les appareils.
• Assurez-vous que l'autre dispositif n'est pas en mode Caché.
• Assurez-vous que les deux dispositifs sont compatibles.

Problèmes d'affichage

Rien n'apparaît sur l'écran.

• Lors du fonctionnement, l'écran peut s'éteindre automatiquement en raison de la gestion de l'alimentation. Appuyer sur n'importe quelle touche pour voir si l'écran revient.
• Le niveau de luminosité peut être trop faible.
• La sortie d'affichage pourrait être transmise au moniteur externe. Pour remettre l'affichage au LCD, appuyez sur Fn+F5.

Les caractères sur l'écran sont sombres.

- Réglez la luminosité et/ou le contraste.

La luminosité de l'écran ne peut pas être augmentée.

- A des fins de protection, la luminosité de l'écran reste fixe et à un niveau faible lorsque la température ambiante est trop forte ou trop faible. Il ne s'agit pas d'un dysfonctionnement dans cette situation.

Des pixels erronés apparaissent sur l'affichage à tout moment.

- Un faible nombre de pixels manquants, décolorés ou lumineux sur l'écran sont une caractéristique intrinsèque de la technologie LCD TFT. Ce n'est pas considéré comme un défaut du LCD.

L'écran a un temps de réponse plus lent dans les environnements sous basse température.

- Le temps de réponse des écrans LCD peut être affecté par les basses températures. Ceci ne signifie pas que l'écran LCD est défectueux. L'écran LCD revient à un temps de réponse normal après le retour à la température ambiante.

Problèmes de dispositifs matériels

L'ordinateur n'identifie pas un dispositif nouvellement installé.

• Le dispositif peut ne pas être correctement configuré dans le programme de configuration du BIOS. Lancez le programme de configuration du BIOS pour identifier le nouveau type.
• Assurez-vous qu'aucun programme pilote de périphérique ne doit être installé. (Référez-vous à la documentation fournie avec le périphérique.)
• Examinez les câbles ou les cordons secteur pour vous assurer que les raccordements sont corrects.
• Pour un dispositif externe qui a son propre commutateur électrique, assurez-vous que l'alimentation est en marche.

Problèmes du clavier et de la souris

Le clavier ne répond pas.

- Essayez de connecter un clavier externe. S'il marche, contactez un service représentant autorisé parce que le clavier interne pourrait être lâché.

Eau ou liquide renversé sur le clavier.

- Si de l'eau ou du liquide venait à être renversé sur le clavier, éteignez immédiatement l'ordinateur et débranchez la fiche d'alimentation CA. Retournez ensuite le clavier pour faire s'écouler le liquide. Essuyez autant de liquide que possible. Bien que le clavier de votre ordinateur soit étanche, le liquide stagnera dans la coque si vous ne le retirez pas. Attendez que le clavier soit complètement sec avant d'utiliser l'ordinateur à nouveau.

Le pavé tactile ne fonctionne pas ou le curseur est difficile à contrôler avec le pavé tactile.

- Assurez-vous que la surface du pavé tactile est propre.

Problèmes de LAN

Je ne peux pas accéder au réseau.

• Assurez-vous que le câble LAN est correctement relié au connecteur RJ45 et au hub de réseau.
• Assurez-vous que la configuration réseau est appropriée.
• Assurez-vous que le nom d'utilisateur et le mot de passe sont corrects.

Problèmes de lecteur de disque optique

Le lecteur ne peut pas lire un CD/DVD.

• Assurez-vous que le CD/DVD a été correctement placé dans le plateau, avec l'étiquette vers le haut.
• Assurez-vous que le CD/DVD n'est pas sale.
• Assurez-vous que le CD/DVD ou les fichiers sont soutenus par l'ordinateur.

Vous ne pouvez pas éjecter un CD/DVD.

- Libérez manuellement le CD/DVD en suivant la méthode décrite ci-dessous. Insérez une petite tige, telle qu'un trombone redressé, dans le trou d'éjection manuelle du lecteur et appuyez fermement pour libérer le plateau.

Problèmes de gestion de l'alimentation

L'ordinateur n'entre pas en mode veille ou veille prolongée automatiquement.

- Si vous avez une connexion vers un autre ordinateur, l'ordinateur n'entre pas en mode veille ou veille prolongée si la connexion est utilisée activement.

- Assurez-vous que l'expiration de veille ou d'veille prolongée est activée.

L'ordinateur n'entre pas en mode veille ou veille prolongée immédiatement.

- Si l'ordinateur effectue une opération, il attend normalement que l'opération se termine.

L'ordinateur ne sort pas du mode veille ou veille prolongée.

- L'ordinateur entre automatiquement en mode veille ou veille prolongée quand le bloc batterie est vide. Essayez ce qui suit au choix :

• Reliez l'adaptateur CA.
• Remplacez le bloc batterie vide par un autre complètement chargé.

Wake-on-LAN (WoL) semble ne pas fonctionner.

- Si votre ordinateur est connecté à unestation d'accueil de bureau ou de véhicule d'ancienne génération, la sortie du mode Microsoft Modern Standby n'est pas prise en charge.

Problèmes logiciels

Un programme d'application ne fonctionne pas correctement.

• Assurez-vous que le logiciel est correctement installé.
• Si un message d'erreur apparaît sur l'écran, consultez la documentation du programme logiciel pour de plus amples informations.
• Si vous êtes sûr que le fonctionnement s'est arrêté, réinitialisez l'ordinateur.

Problèmes de son

Aucun son n'est émis.

• Assurez-vous que la commande de volume n'est pas réglée trop bas.
• Assurez-vous que l'ordinateur n'est pas en mode veille.
• Si vous utilisez un haut-parleur externe, assurez-vous que le haut-parleur est correctement relié.

Le son émis est distordu.

- Assurez-vous que la commande de volume n'est pas réglée trop haut ou trop bas. Dans la plupart des cas, un réglage élevé peut provoquer une distorsion du son au niveau de l'électronique audio.

Le son n'est pas enregistré.

- Ajustez l'enregistrement ou les niveaux du son enregistré.

Problèmes de démarrage

Quand vous mettez en marche l'ordinateur, il ne répond pas et le témoin d'alimentation ne s'allume pas en vert.

- Si vous utilisez une alimentation CA externe, assurez-vous que l'adaptateur CA est correctement et fermement branché. Si oui, assurez-vous que la prise secteur fonctionne correctement.

- Si vous utilisez l'alimentation sur batterie, assurez-vous que la batterie n'est pas déchargée.

Problèmes de WLAN

Je ne peux pas utiliser la fonction WLAN.

- Assurez-vous que la fonction WLAN est allumée.

La qualité de transmission est médiocre.

- Votre ordinateur est peut-être dans une situation hors de portée. Déplacez votre ordinateur plus près d'un point d'accès ou d'un autre dispositif WLAN auquel il est associé.

- Vérifiez s'il n'y a pas d'interférence élevée autour de l'environnement et résolvez le problème comme décrit après.

Des interférences radio existent.

- Éloignez votre ordinateur du dispositif causant les interférences radio telles que le four à micro-ondes ou les gros objets métalliques.

- Branchez votre ordinateur sur une prise secteur d'une dérivation électrique différente de celle utilisée par le dispositif qui l'affecte.

- Consultez votre revendeur ou un technicien radio expérimenté pour de l'aide.

Je ne peux pas me connecter à un autre dispositif WLAN.

• Assurez-vous que la fonction WLAN est allumée.
• Assurez-vous que le réglage du SSID est le même pour chaque dispositif WLAN du réseau.
• Votre ordinateur ne reconnaît pas les modifications. Redémarrez l'ordinateur.
• Assurez-vous que le réglage de l'adresse IP et du masque de sous-réseau sont corrects.

Je ne peux pas communiquer avec l'ordinateur via le réseau quand le mode Infrastructure est configuré.

• Assurez-vous que le point d'accès auquel votre ordinateur est associé est sous tension et que toutes les LED fonctionnent correctement.
• Si le canal par radio en fonction est de qualité médiocre, passez le point d'accès et toutes les stations sans fil du BSSID sur un autre canal radio.
• Votre ordinateur est peut-être dans une situation hors de portée. Déplacez votre ordinateur plus près du point d'accès auquel il est associé.
• Assurez-vous que votre ordinateur est configuré avec la même option de sécurité (chiffrage) au point d'accès.
• Utilisez le Gestionnaire Web/Telnet du point d'accès pour vérifier s'il est relié au réseau.
• Modifiez et réinitialisez le point d'accès.

Je ne peux pas accéder au réseau.

• Assurez-vous que la configuration réseau est appropriée.
• Assurez-vous que le nom d'utilisateur et le mot de passe sont corrects.
• Vous vous êtes déplacé hors de portée du réseau.
• Éteignez la gestion de l'alimentation.

Autres problèmes

La date et l'heure ne sont pas corrects.

• Corrigez la date et l'heure par l'intermédiaire du système d'exploitation ou l'utilitaire de configuration BIOS.
• Après avoir tout effectué comme décrit ci-dessus et si la date et l'heure ne sont toujours pas corrects à chaque fois que vous mettez en marche l'ordinateur, alors la batterie de la RTC (horloge temps réel) est en fin de vie. Appelez un revendeur autorisé pour remplacer la batterie de la RTC.

Pertes inopinées des signaux GPS.

- Si votre ordinateur est relié à une station d'accueil sur laquelle sont connectés un ou plusieurs appareils USB 3.2/3.1/3.0, ces appareils USB peuvent interférer avec la fréquence radio et affaiblir la qualité de réception du signal GPS. Pour résoudre ce problème, exécutez l'utilitaire de configuration du BIOS, accédez à Advanced → Device Configuration → Docking USB Port Setting et modifiez le réglage sur USB 2.0.

Réinitialiser l'ordinateur

Vous pouvez avoir à réinitialiser (reboot) votre ordinateur à certaines occasions quand une erreur se produit et que le programme que vous utilisez plante.

Si vous êtes sûr que le fonctionnement s'est arrêté et que vous ne pouvez pas utiliser la fonction redémarrer du système d'exploitation, réinitialisez l'ordinateur. Réinitialisez l'ordinateur par l'une de ces méthodes au choix :

• Appuyez sur Ctrl+Alt+Suppr. L'écran Ctrl-Alt-Suppr s'affiche vous permettant de sélectionner des opérations, y compris Redémarrer.
• Si l'action ci-dessus ne fonctionne pas, pressez et maintenez le bouton d'alimentation durant plus de 5 secondes pour forcer le système à s'éteindre. Puis mettez à nouveau en marche.

Récupération système

Avec Windows RE

Windows dispose d'un environnement de récupération (Windows RE) qui propose des outils de récupération, de réparation et de dépannage. Les outils sont appelés « Advanced Startup Options (Options de démarrage avancées) ». Vous pouvez accéder à ces options en sélectionnant Démarrer → Paramètres → Système → Récupération.

Plusieurs choix sont possibles :

- Restauration système

Cette option vous permet de restaurer Windows à une date antérieure si vous avez créé un point de restauration.

- Récupération à partir d'un disque

Si vous avez créé un disque de récupération sur Windows, vous pouvez utiliser le disque de récupération pour réinstaller Windows.

- Réinitialiser ce PC

Cette option vous permet de réinstaller Windows en conservant ou non vos fichiers.

Consultez le site Web Microsoft pour de plus amples informations.

REMARQUE :

• Si vous êtes dans la situation où votre ordinateur ne démarre pas sous Windows, vous pouvez accéder aux Advanced Startup Options (Options de démarrage avancées) en exécutant l'utilitaire de configuration du BIOS et en sélectionnant Advanced → Windows RE.
• La récupération système pour Windows dure généralement plusieurs heures.

Utilisation de la Partition de récupération

Si nécessaire, vous pouvez restaurer votre système Windows à l'état d'usine par défaut à l'aide de la fonction « recovery partition (Partition de récupération) ». La partition de récupération est une partie de votre disque SSD qui est réservée par le fabricant pour conserver l'image originale de votre système.

AVERTISSEMENT :

• Utiliser cette fonction réinstallera Windows sur votre système et le configurera sur les réglages d'usine par défaut. Toutes les données du disque seront perdues.
• Assurez-vous que l'alimentation ne soit pas interrompue durant le processus de récupération. Une récupération sans succès peut causer des problèmes au démarrage de Windows.

Pour restaurer votre système à l'état d'usine par défaut :

1. Branchez l'adaptateur CA.
2. Exécuter l'utilitaire de configuration BIOS. Sélectionnez Advanced → Recovery Partition. (Voir Chapitre 5 pour plus d'informations.)
3. Suivez à l'écran les instructions devant être effectuées.

Utilisation du disque des pilotes (optionnel)

REMARQUE : Vous pouvez télécharger les derniers pilotes et utilitaires depuis le site Web de Getac à l'adresse http://www.getac.com → Support.

Le disque des pilotes contient les pilotes et les utilitaires nécessaires pour le matériel spécifique de votre ordinateur.

Puisque votre ordinateur est livré avec des pilotes et des utilitaires pré-installés, vous n'avez normalement pas besoin d'utiliser le disque des pilotes. Dans le cas où vous souhaitez installer manuellement Windows, vous devrez installer les pilotes et les utilitaires, un par un, après l'installation de Windows.

Pour installer manuellement les pilotes et les utilitaires :

1. Démarrer l'ordinateur.

2. Ignorez cette étape si votre modèle dispose d'un lecteur de disque optique. Préparer un lecteur de disque optique externe (avec une connexion USB). Connectez le lecteur à votre ordinateur. Attendez que l'ordinateur ai reconnu le lecteur.

3. Insérez le disque des pilotes. Assurez-vous que le disque correspond à la version de Windows installée sur votre ordinateur.

4. Le programme de lancement automatique devrait démarrer automatiquement. Le meu d'installation va apparaître à l'écran. Cliquez sur NEXT (Suivant) pour aller à la page suivante si il y en a plus d'une.

5. Pour installer un pilote ou un utilitaire, cliquez simplement sur le bouton correspondant et suivez les instructions à l'écran pour terminer l'installation.

Annexe A

Caractéristiques

Notes pour le tableau :
REMARQUE : Les caractéristiques sont sujettes à modification sans préavis.
* Quand l'ordinateur est utilisé avec l'alimentation CA, une faible température jusqu'à -29 °C (-20°F) et la plage de température de la norme MIL-STD-810 sont supportées. Quand l'ordinateur

Composants Caractéristiques
CPU (Unité centrale)		-Processeur Intel® CoreTM i7-1370P, 24 Mo de cache, jusqu'à 5,20 GHz-Processeur Intel® CoreTM i7-1360P, 18 Mo de cache, jusqu'à 5,00 GHz-Processeur Intel® CoreTM i5-1350P, 12 Mo de cache, jusqu'à 4,70 GHz-Processeur Intel® CoreTM i5-1340P, 12 Mo de cache, jusqu'à 4,60 GHz-Processeur Intel® CoreTM i3-1315U, 10 Mo de cache, jusqu'à 4,50 GHz
BIOS		Insyde, 32MB Flash EEPROM, UEFI, support de ACPI, TPM, Computrace, AMT, WMI, et BIOS Diagnostic
RAM 16/32/64GB DDR5 SO-DIMM
Affichage	Panneau	14 pouces (16:9) de large TFT LCD, affichage 1366x768 WXGA ou 1920x1080 FHD (optionnel), mode de gradation, mode extinction, écran multi-tactile capacitif - 10 points (optionnel)
	Contrôleur UMA	Intel® UHD Graphics pour les processeurs Intel® de 13 ^e génération - i3 et mémoire à canal uniqueIntel® Iris® Xe Graphics - i5/i7 mémoire à double canal
		Optionnel : Carte Nvidia GTX1650 MXM (modèles Discrete GPU)
Audio	Fonctions	Audio haute définition
	Microphone	Interne x 2, réseau de microphones (Mic Array)
	Haut-parleur	nterne x 2
Clavier Touches standard		avec pavé numérique, touches à 12 fonctions,touche de Fn spéciale (Fonction) et touches Windows, avec rétroéclairage
Dispositif de pointage		Pavé tactile coulissant avec fonction multi-touch, type capacitif
Périphérique de stockage de masse	Principal	PCIe NVMe SSD, type M.2, 256GB/512GB/1TB/2TB, amovible par l'utilisateur
	Deuxième (optionnel)	SATA III SSD, type M.2, 512GB/1TB, amovible par l'utilisateur
Lecteur de disque optique (optionnel)		Interface SATA III, lecteur Super Multi DVD ou Blu-ray DVD
Fentes de carte		Carte microSD (optionnel)Carte à puce (optionnel)
Ports E/S	Basic	USB 3.2 Gen 2 x 2, USB-C Thunderbolt 4, USB 3.2 Gen 1, RJ45, HDMI 2.0, audio combo (4-pole TRRS 3.5mm), Station d'accueil
	Options d'E/S configurables	Il peut s'agir de l'une des configurations ci-dessous:- RJ45 (LAN2) + VGA + RS-232- PowerShare USB 3.2 Gen 1 + VGA + RS-232- RJ45 (LAN2) + DisplayPort + RS-232- PowerShare USB 3.2 Gen 1 + DisplayPort + RS-232
	Optionnel Antenne pass-through
LAN Intel® Gigabit LAN		Optionnel : LAN2
WLAN + Bluetooth Intel A		AX211 2x2 802.11 AX + Bluetooth 5.3 combo
WWAN (optionnel)		4G LTE ou 5G NR, double SIM (eSIM et carte SIM accessible de l'extérieur)
GPS (optionnel)		Il peut s'agir de l'un des options ci-dessous :- GPS dédié (GPS, GLONASS, Galileo, BeiDou et QZSS)- Haut débit mobile 4G LTE avec GPS intégré (GPS, GLONASS, Galileo et BeiDou)- 5G Sub-6 avec GPS intégré (GPS, GLONASS, Galileo, BeiDou et QZSS)
Caméra (optionnel)		Webcam 5MP, capteur IR (optionnel)
Lecteur de cartes à puce sans contact (optionnel)		Interface USB, HF (13,56 MHz)
Scanner de code-barres (optionnel)		1D et 2D
Sécurité Verrouillage KersingtonTPM 2.0Scanner d'empreintes digitales (optionnel)
Alimentation	Adaptateur CA	Universelle 90 W (modèles standard) / 120 W (modèles Discrete GPU); entrée : 100-240 V AC, 50/60 Hz; sortie : 19 V
	Batterie	Principal : Lithium-ion, type 18650, 6 cellules, 6900 mAh, 10,8 V
		Deuxième (optionnel) : Lithium-ion, type 18650, 6 cellules, 6900 mAh, 10,8 V
		Supplémentaire (dans la baie multifonction) (optionnel) : Lithium-ion, type Prismatic, 6 cellules, 4200 mAh, 11,1 V
Dimensions (WxDxH)		350,5 x 294,5 x 38,5 mm (13,8 x 11,59 x 1,52 pouces)
Poids ≥ 2,38 kg (5,25 livres)
Environnement	Température*	Fonctionnement : -29 °C ~ 63 °C (-20 °F ~ 145 °F)Stockage : -51 °C ~ 71 °C (-60 °F ~ 160 °F)
	Humidité 95% h	humidité relative, sans condensation
	Chute**	Résiste à une chute de 0,9 m (3 ft)

est utilisé uniquement avec la puissance de la batterie, avec une température jusqu'à -21 °C (-6 °F) (bloc batterie principal) ou -29 °C (-20 °F) (bloc batterie principal + deuxième bloc batterie), il est conseillé d'amorcer le système dans un environnement chaud, si possible, avant d'amener l'ordinateur dans un environnement extrêmement froid pour travailler.

** Les résultats du test de chute varient selon les configurations de l'ordinateur et aussi si des accessoires sont installés.

Annexe B

Informations réglementaires

Cette annexe fournit les communiqués de réglementation et les notes de sécurité de votre ordinateur.

REMARQUE : Les étiquettes de marquage sur l'extérieur de votre appareil indiquent les règlements auxquels se conforme votre modèle. Bien vouloir les vérifier et vous référez aux sections correspondantes de ce chapitre. Certains règlements s'appliquent uniquement à des modèles spécifiques.

Consignes de sécurité

À propos de la batterie

Si la batterie est mal manipulée, elle peut provoquer un incendie, de la fumée ou une explosion et sa fonctionnalité en sera gravement altérée. Les instructions de sécurité indiquées ci-dessous doivent être respectées.

Danger

• N'immergez pas la batterie dans un liquide tel que de l'eau, de l'eau de mer ou du soda.
• Ne chargez/déchargez pas et ne placez pas la batterie dans des lieux où la température est élevée (plus de 80 °C / 176 °F), comme à proximité d'un feu, d'un radiateur, dans une voiture à la lumière directe du soleil, etc.
• N'utilisez pas de chargeurs non autorisés.
• Ne forcez pas une charge inversée ou un branchement inversé.
• Ne branchez pas la batterie à une prise CA (prise secteur) ou une prise de voiture.
• N'adaptez pas la batterie à des applications non spécifiées.
• Ne court-circuitez pas la batterie.
• Ne faites pas tomber et ne soumettez pas la batterie à des impacts.
• N'enfoncez pas de clou dans la batterie et ne la frappez pas avec un marteau.
• Ne soudez pas directement la batterie.
• Ne démontez pas la batterie.
• Maintenez la batterie à l'écart d'une pression d'air extrêmement basse, sous peine de provoquer une explosion ou une fuite de liquide ou de gaz inflammable.

Avertissement

- Maintenez la batterie à l'écart des enfants en bas âge.

• Arrêtez d'utiliser la batterie si vous remarquez des anomalies telles qu'une odeur anormale, de la chaleur, des déformations ou une décoloration.
• Interrompre le chargement si le processus de chargement ne peut pas être terminé.
• En cas de fuite de la batterie, maintenez la batterie à l'écart des flammes et ne la touchez pas.
• Emballez bien la batterie si vous devez la transporter.

Attention

• N'utilisez pas la batterie en cas de présence d'électricité statique (plus de 100 V) car cela pourrait endommager sont circuit de protection.
• Lorsque des enfants utilisent le système, leurs parents ou des adultes doivent s'assurer qu'ils utilisent correctement le système et la batterie.
• Maintenez la batterie à l'écart des matières inflammables pendant le chargement et le déchargement.
• Si des fils conducteurs ou des objets métalliques sortent de la batterie, vous devez les confiner et les isoler complètement.

Textes de mise en garde concernant les batteries en lithium

DANISH

ATTENTION : Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant.

Textes de mise en garde concernant les piles bouton

AVERTISSEMENT

• RISQUE D'INGESTION : Ce produit contient une pile cellulaire ou une pile bouton.
• LA MORT ou des blessures graves peuvent survenir en cas d'ingestion.
• Une pile cellulaire ou une pile bouton avalée peut provoquer des brûlures chimiques internes en moins de 2 heures.
• CONSERVEZ les piles neuves et usagées HORS DE PORTÉE DES ENFANTS.
• Consultez immédiatement un médecin en cas de soupçon qu'une pile a été avalée ou insérée dans une partie du corps.

• Retirez et recyclez ou jetez immédiatement les piles usagées conformément aux réglementations locales. Et conservez-les hors de portée des enfants. Ne jetez PAS les piles avec les ordures ménagères et ne les incinérez pas.
• Même usagées les piles peuvent provoquer des blessures graves, voire la mort.
• Appelez un centre antipoison local afin d'obtenir des informations sur le traitement.
  • Type de pile : CR2016
  • Tension nominale de la pile : 3 V
• Les piles non rechargeables ne doivent en aucun cas être rechargées.
• Ne forcez pas la décharge, la recharge, le démontage, la chaleur au-dessus de 60 °C (140 °F) ou l'incinération. Cela pourrait entraîner des blessures dues à un dégazage, une fuite ou une explosion, entraînant des brûlures chimiques.
• Assurez-vous que les piles sont installées selon la bonnz polarité (+ et -).
• Ne mélangez pas des piles anciennes et neuves, des marques ou des types de piles différents, par exemple des piles alcalines, carbone-zinc ou rechargeables.
• Retirez et recyclez ou éliminez immédiatement les piles des équipements non utilisés pendant une période prolongée, conformément aux réglementations locales.
• Sécurisez toujours complètement le logement à piles. Si le logement à piles ne se ferme pas correctement, arrêtez d'utiliser le produit, retirez les piles et conservez-les hors de portée des enfants.

A propos de l'adaptateur CA

- Utilisez seulement l'adaptateur CA inclus avec votre ordinateur. L'utilisation de tout autre type de l'adaptateur CA risque d'entraîner un dysfonctionnement et/ou un danger.

- Si le cordon d'alimentation CA est muni d'une fiche de mise à la terre/masse, branchez toujours le cordon dans une prise de courant avec mise à la terre/masse. Ne désactivez pas la broche de terre/masse de la fiche/cordon.

• Ne pas utiliser l'adaptateur CA dans un environnement très humide. Ne jamais toucher l'adaptateur CA quand vous avez les mains ou les pieds mouillés.
• Laisser une ventilation adéquate autour de l'adaptateur CA quand vous l'utilisez pour alimenter le dispositif ou charger la batterie. Ne pas recouvrir l'adaptateur CA avec du papier ou des objets susceptibles d'affecter son refroidissement. Ne pas utiliser l'adaptateur CA quand il se trouve dans un étui de transport.
• Connecter l'adaptateur CA à une alimentation adéquate. Les spécifications sur la tension et la mise à la terre se trouvent sur la housse et/ou l'emballage du produit.
• Ne pas utiliser l'adaptateur CA si le cordon d'alimentation est endommagé.
• Ne pas essayer de réparer cet appareil. Il ne contient aucun élément réparable. Remplacer l'appareil si il est endommagé ou si il a été soumis à une humidité excessive.

Problèmes de température

Dans le cadre d'une utilisation normale, votre appareil peut chauffer de façon considérable. Il est conforme aux limites de température de surface accessible à l'utilisateur définies par les normes internationales de sécurité. Néanmoins, un contact régulier et prolongé avec des surfaces chaudes peut s'avérer désagréable, voire provoquer des blessures. Pour minimiser les risques potentiels liés à la chaleur, respectez les précautions suivantes :

• Conservez votre appareil et son adaptateur CA dans un endroit bien aéré en cours d'utilisation ou de charge. Veillez à ce que l'air puisse librement circuler en dessous et autour de l'appareil.

• Faites preuve de bon sens pour éviter les situations dans lesquelles votre peau se retrouverait en contact avec l'appareil ou son adaptateur CA en cours de fonctionnement ou lorsqu'il est relié à une source d'alimentation. Par exemple, ne dormez pas avec votre appareil ou son adaptateur CA, ne le placez pas sous une couverture ou un oreiller, et évitez tout contact entre votre corps et votre appareil lorsque l'adaptateur CA est relié à une source d'alimentation. Soyez particulièrement vigilant si vous présentez un trouble physique affectant votre capacité à détecter la chaleur sur votre peau.

• En cas d'utilisation prolongée de votre appareil, sa surface peut devenir très chaude. Même si la température ne semble pas chaude au toucher, un contact physique prolongé avec l'appareil, par exemple si vous l'utilisez en le posant sur vos genoux, peut provoquer des brûlures superficielles de la peau.

• Si votre appareil est posé sur vos genoux et que la sensation de chaleur devient inconfortable, déplacez l'appareil et posez-le sur une surface de travail adaptée.
• Ne placez jamais votre appareil ou son adaptateur CA sur un meuble ou toute autre surface qui pourrait être endommagée par la chaleur générée par la base de votre appareil ou la surface de l'adaptateur secteur durant une utilisation normale.

Avis de conformité pour l'Europe

Communiqué de conformité

English

Getac déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/EU. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://support.getac.com/Portal/Page/879

Italiano

Cet appareil est réservé à un usage en intérieur lors du fonctionnement sur la gamme des fréquences de 5150 à 5350 MHz.

	BE	BG	CZ	DK	DE	EE
	IE	EL	ES	FR	HR	IT
	CY	LV	LT	LU	HU	MT
	NL	AT	PL	PT	RO	SI
	SK	F	SE	NO	IS	LI
	CH	TR	UK	(NI)

Ce symbole signifie que, conformément aux lois et aux réglementations locales, votre produit doit être jetés séparément des déchets ménagers. Lorsque ce produit atteint la fin de son cycle de vie, apportez-le à un point de collecte désigné par les autorités locales. Le recyclage approprié de votre produit protège la santé humaine et l'environnement.

Directive sur les piles - Informations pour les utilisateurs

Dans l'Union européenne, cette étiquette indique que les piles de ce produit doivent être collectées séparément et ne doivent pas être jetées avec les déchets ménagers. Les substances contenues dans les piles peuvent avoir un impact négatif sur la santé et l'environnement et vous avez un rôle à jouer dans le recyclage des piles usagées, contribuant ainsi à la protection, la préservation et l'amélioration de la qualité de l'environnement.

Directive sur la restriction des substances dangereuses (RoHS)

RoHS EU

Les produits Getac sont conformes aux exigences de la directive 2011/65/UE relative à la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Pour plus d'informations sur la directive RoHS, consultez le site Web :

ENERGY STAR® est un programme du gouvernement qui offre aux entreprises et aux consommateurs des solutions écoénergétiques, facilitant les économies tout en protégeant l'environnement pour les générations futures.

Veuillez faire référence aux informations connexes à ENERGY STAR® à partir de http://www.energystar.gov.

En tant que partenaire ENERGY STAR®, Getac Technology Corporation a déterminé que ce produit était conforme aux directives ENERGY STAR® relatives à l'efficacité énergétique.

Tous les produits Getac avec le logo ENERGY STAR® sont conformes à la norme ENERGY STAR®, et la fonctionnalité de gestion de l'alimentation est activée par défaut. Les produits Getac portant le label ENERGY STAR® sont listés sur le site Web de l'EPA. https://www.energystar.gov/products
