MF-6609291 - Panneau solaire Tru Components - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire (cellule photovoltaïque) monocristallin
Marque	Tru Components
Modèle	MF-6609291
Numéro de commande	2203097
Utilisation prévue	Expérimentale, assemblage de panneaux solaires
Tension nominale (Vm)	0,5 V
Courant nominal (Im)	100 mA
Puissance nominale	50 mW (0,05 W)
Dimensions (L x l)	46 x 26 mm
Poids	4 g
Température de fonctionnement	-20 à +80 °C
Matériau	Silicium monocristallin
Type de courant	Continu
Courant de court-circuit (Isc)	~110 mA (estimé)
Tension en circuit ouvert (Voc)	~0,6 V (estimé)
Précautions d'usage	Ne pas court-circuiter, éviter les surchauffes
Nettoyage	Avec un chiffon doux et sec; ne pas utiliser de produits chimiques
Réparabilité	Non réparable, pièce détachée non disponible
Normes	CE, conformité européenne
Notice disponible	Téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - MF-6609291 Tru Components

Comment connecter le panneau solaire MF-6609291 ?

Connectez les fils de sortie à une charge appropriée. La tension nominale est de 0,5 V et le courant nominal de 100 mA. Respectez la polarité.

Quel est le rendement de ce panneau solaire ?

Le rendement dépend de l'éclairement. À puissance maximale, la tension est de 0,5 V et le courant de 100 mA, soit une puissance de 50 mW.

Peut-on utiliser ce panneau pour recharger une batterie ?

Oui, mais il faut un circuit de régulation adapté car la tension est faible (0,5 V). Pour une batterie 1,2 V, plusieurs panneaux en série sont nécessaires.

Quelles sont les dimensions exactes du panneau ?

Les dimensions sont de 46 mm de longueur et 26 mm de largeur. L'épaisseur n'est pas spécifiée mais elle est typiquement de 2-3 mm.

Est-ce que ce panneau résiste aux intempéries ?

La plage de température de fonctionnement est de -20 °C à +80 °C. Il n'est pas explicitement conçu pour une exposition prolongée à l'humidité; utilisez-le dans un boîtier adapté.

Comment nettoyer le panneau solaire ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la surface.

Que faire si le panneau ne produit pas de courant ?

Vérifiez que le panneau est exposé à une source lumineuse suffisante (soleil ou lampe puissante). Contrôlez aussi les connexions et la charge.

Ce panneau est-il adapté pour des projets scolaires ?

Oui, il est idéal pour des expériences pédagogiques sur l'énergie solaire grâce à sa petite taille et ses caractéristiques claires.

Peut-on connecter plusieurs panneaux en série ?

Oui, pour augmenter la tension. Par exemple, 4 panneaux en série donnent environ 2 V. Attention, le courant reste le même (100 mA).

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle MF-6609291 de Tru Components.

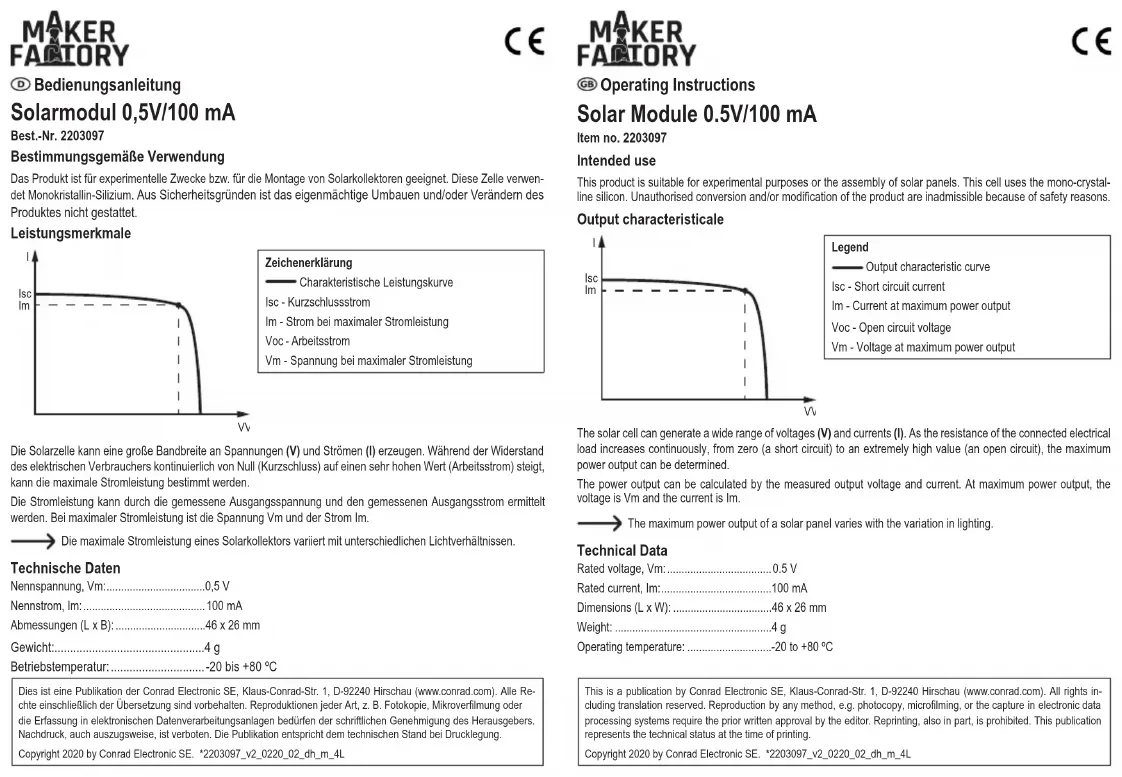

MODE D'EMPLOI MF-6609291 Tru Components

Module solaire 0,5V/100 mA

N° de commande 2203097

Utilisation prévue

Le produit peut servir à des fins expérimentales ou à l'assemblage de panneaux solaires. Cette cellule se sert de silicone monocristalline. Toute transformation et/ou modification non autorisée de l'appareil est inadmissible pour des raisons de sécurité.

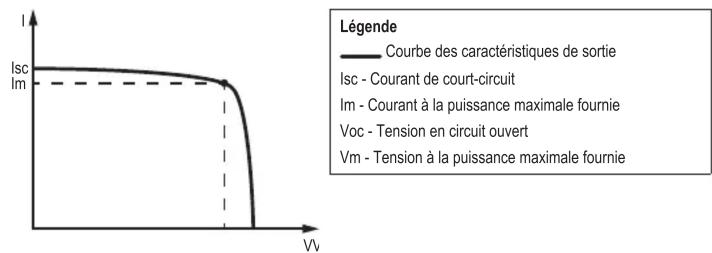

Caractéristiques de la sortie

La cellule solaire peut produire une plage étendue de tensions (V) et de courants (I). Etant donné que la résistance de la charge électrique connectée augmente en continu, de zéro (un court-circuit) à une valeur extrêmement élevée (un circuit ouvert), il est possible de déterminer la puissance maximale fournie.

Il est possible de calculer la puissance fournie en mesurant la tension et le courant de sortie. A la puissance maximale fournie, la tension est Vm et le courant est Im.

La puissance maximale fournie d'un panneau solaire varie en fonction des changements de lumière.

Caractéristiques techniques

Tension nominale, Vm : 0,5 V

Courant nominal, Im : 100 mA

Dimensions (L x l) : 46 x 26 mm

Poids : 4g

Température de fonctionnement :......de -20 à +80 °C

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression. Copyright 2020 by Conrad Electronic SE. *2203097_v2_0220_02_dh_m_4L
