WSW-307 - Servante d'atelier Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Servante d'atelier
Marque	Toolcraft
Modèle	WSW-307
Nombre de tiroirs	7
Capacité de charge par tiroir	40 kg
Charge maximale totale	280 kg (estimate)
Système de verrouillage	Verrouillage central à clé (2 clés fournies)
Sécurité des tiroirs	Système anti-basculement : un seul tiroir peut être ouvert à la fois
Guidage des tiroirs	Roulement à billes avec rails de guidage
Tapis isolant	Oui, chaque tiroir est garni d'un tapis isolant
Hauteur totale	1000 mm
Largeur totale	681 mm
Profondeur totale	459 mm
Poids total	66,30 kg
Couleur	Gris / anthracite / rouge
Revêtement	Pulvérisation par poudre (peinture époxy)
Matériau	Acier (estimation)
Roulettes	2 pivotantes + 2 fixes, avec frein
Poignée	Poignée latérale
Accessoires inclus	2 clés, jeu de roulettes, vis de montage
Option d'extension	Coffre à outils WZK-309 (non inclus, réf. 887090)
Montage requis	Oui, les roulettes doivent être fixées par l'utilisateur
Usage prévu	Atelier industriel, rangement d'outils et de petits matériels
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Les réparations doivent être effectuées par un spécialiste ou un atelier agréé

FOIRE AUX QUESTIONS - WSW-307 Toolcraft

Quelle est la capacité de charge maximale par tiroir ?

Chaque tiroir peut supporter jusqu'à 40 kg. La charge totale maximale de la servante est d'environ 280 kg (7 tiroirs).

Comment verrouiller les tiroirs ?

La servante dispose d'un verrouillage central actionné par une clé (2 clés fournies). En tournant la clé, tous les tiroirs sont verrouillés simultanément.

Puis-je ouvrir plusieurs tiroirs en même temps ?

Non, un système anti-basculement empêche l'ouverture simultanée de plusieurs tiroirs. Cela garantit la stabilité de la servante.

Comment monter les roulettes ?

Fixez les roulettes sous la servante à l'aide des vis fournies. Assurez-vous de monter deux roulettes du même type (pivotantes ou fixes) par axe.

Quelles sont les dimensions de la servante ?

Hauteur : 1000 mm, largeur : 681 mm, profondeur : 459 mm. Poids à vide : 66,30 kg.

De quelle couleur est la servante ?

Le corps est de couleur gris/anthracite avec des accents rouges. La finition est un revêtement par poudre résistant.

Puis-je ajouter un coffre supplémentaire ?

Oui, le modèle Toolcraft WZK-309 (réf. 887090) peut être ajouté pour étendre la capacité de rangement.

Comment entretenir la servante ?

Nettoyez-la avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez régulièrement le serrage des vis.

Que faire en cas de panne ou de dommage ?

Les réparations doivent être confiées à un spécialiste agréé. N'essayez pas de modifier l'appareil vous-même.

Comment éliminer la servante en fin de vie ?

Conformément à la législation en vigueur, déposez-la dans un centre de recyclage approprié ou contactez votre déchèterie locale.

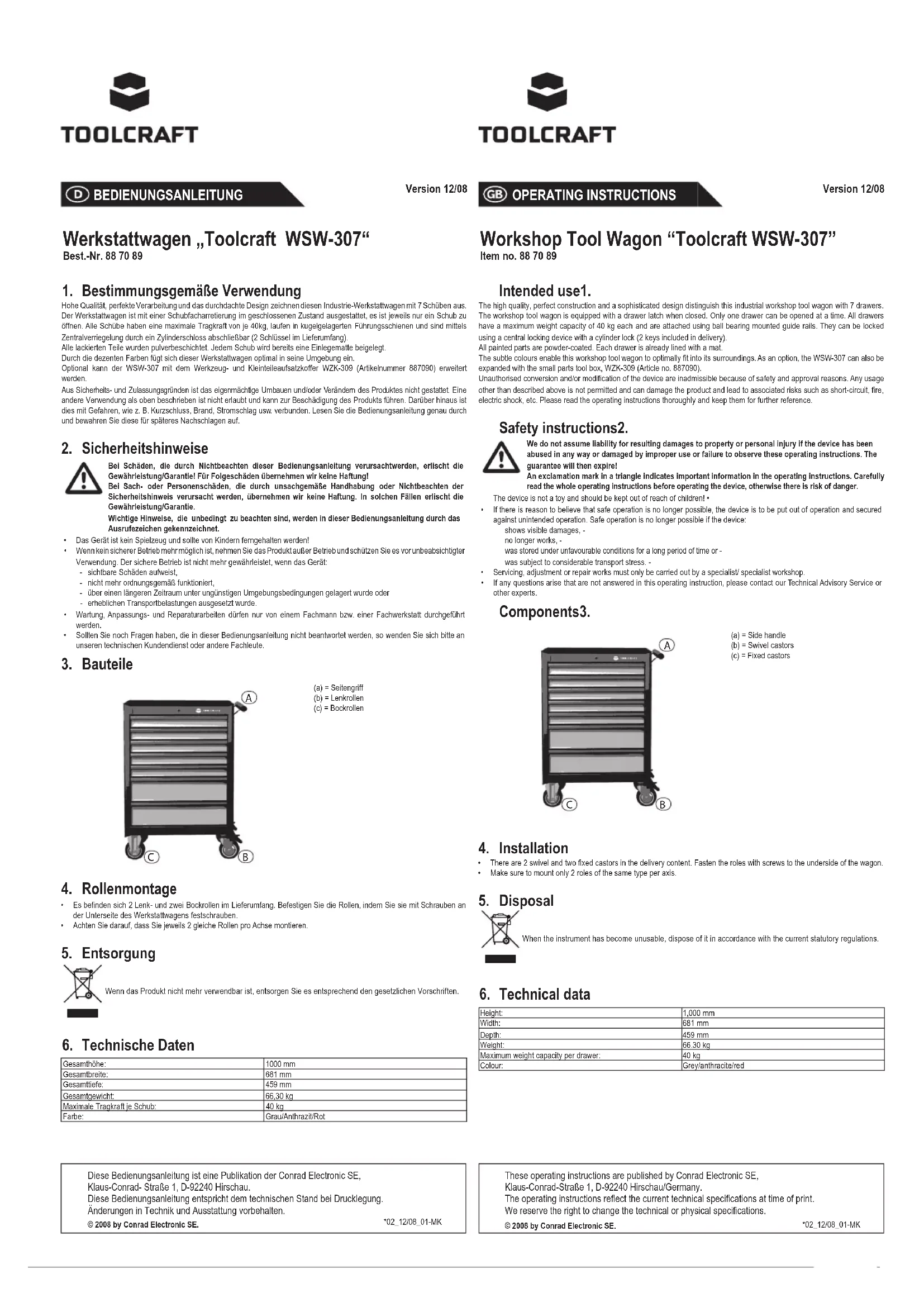

MODE D'EMPLOI WSW-307 Toolcraft

Servante d'atelier pour outils « Toolcraft WSW-307 »

N° de commande 88 70 89

Utilisation prévue1.

De haute qualité avec une finition parfaite et un design industriel, cette servante pour ateliers industriels est caractérisée par ses 7 tiroirs. La servante d'atelier est équipée d'un système d'arrêt des tiroirs permettant de maintenir et de n'ouvrir qu'un seul tiroir à la fois. Chaque tiroir a une capacité de charge maximale de 40 kg, glissant sur un roulement à billes et rails de guidage et ferme à clé au moyen d'un cylindre central verrouillable (2 clés livrés).

Toutes les parties sont pulvérisées d'un revêtement par poudre. Chaque troir est garni d'un tapis isolant. De par ces couleurs décentes, cette servante d'atelier s'intègre dans n'importe quel environnement. En option, le Toolcraft SW-307 peut être étendu en y ajoutant un coffre à outils et pour petits matériels du type WZK-309 (numéro d'article 887090). La conversion et/oula modification non autorisées de l'appareil ne sont pas permises pour des raisons de sécurité et d'approbation. Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.

Consignes de sécurité2.

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d'une mauvaise utilisation ou d'un non respect de ce mode d'emploi. La garantie en serait d'ailleurs annulée! Le point d'exclamation attire l'attention sur une information importante dont il convient de tenir compte impérativement.

- Les transformations et/ou modifications de cet appareil sont inacceptables pour des raisons de sécurité et de respect des normes.

Ce produit n'est pas un jouet et doit être tenu hors de portée des enfants!

Il faut considérer que l'appareil ne peut plus fonctionner sans danger lorsqu'il : présente des dommages visibles, -

ne marche plus,

a été entreposé pendant une longue durée dans des conditions non appropriées ou présente de fortes sollicitations de transport. -

• L'entretien, les réglages et les réparations doivent être effectuées par un spécialiste ou un atelier spécialisé.

- Si vous avez des questions sur des sujets non abordés dans ce mode d'emploi, contactez notre service technique ou autres experts.

Composants3.

(a) = Polgnée de côté

(b) = Roulettes pivotantes

• Il ya 2 temps de conduile et de deux roulettes fixes dans la livraison. Fasten the roles with screws to the underside of the wagon.
  • Assurez-vous pour monter seulement 2 rôles du même type par axe.

5. Elimination des déchets

Lorsque l'instrument n'est plus utilisable, le mettre au rebut conformément à la législation en vigueur.

1. Caractéristiques techniques

Hauteur totale :	1000 mm
Largeur totale :	681 mm
Profondeur totale :	459 mm
Poids total :	66,30 kg
Capacité de charge maximale par tiroir :	40 kg
Couleur :	igris / anthrache / rouge

Cette notice est une publication de la société Conrad Electronic SE,

Cette notice est conforme à la réglementation en vigueur lors de l'impression.

Données techniques et conditionnement soumis à modifications sans aucun préalable.

© 2008 par Conrad Electronic SE.

*02_12/08_01-MK
