DL6000 - Interphone ELRO - Notice d'utilisation et mode d'emploi gratuit

Marque	ELRO
Modèle	DL6000
Type de produit	Interphone avec ouvre-porte électrique
Tension d'alimentation	12V DC
Fonctionnement	Silencieux
Variantes disponibles	DL6000 (sans gâche), DL6000-P (avec gâche), DL6000-LP (plaque avec loquet et pêne dormant)
Compatibilité interphones	Séries DV477W, DV477IP, PV40-P1M1, PV40-P2M1, DV50-P1M2
Connexion	Via moniteur (a) ou unité extérieure (b)
Alimentation supplémentaire	Adaptateur 12V DC requis pour certains systèmes
Câblage standard	Normalement fermé (NC) via fils vert et orange
Utilisation	Porte d'entrée, porte arrière, portail
Type de transmission	Filaire
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Utiliser une alimentation stable 12V DC ; éviter les courts-circuits
Pièces détachées	Adaptateur 12V DC disponible séparément
Réparabilité	Consultez les schémas de connexion sur www.elro.eu
Informations générales	Notice complète disponible au format PDF sur notice-facile.com
Garantie	Standard selon revendeur (non précisée)

FOIRE AUX QUESTIONS - DL6000 ELRO

Quelle est la tension de fonctionnement du DL6000 ?

Le DL6000 fonctionne sous une tension de 12V DC.

Quelle est la différence entre DL6000, DL6000-P et DL6000-LP ?

Le DL6000 est un ouvre-porte sans gâche. Le DL6000-P est un ouvre-porte avec gâche (sans pêne dormant). Le DL6000-LP est une plaque uniquement, avec loquet et pêne dormant (pas d'ouvre-porte).

Le DL6000 est-il compatible avec mon interphone ELRO ?

Il est compatible avec les séries DV477W, DV477IP, PV40-P1M1, PV40-P2M1 et DV50-P1M2. Pour d'autres modèles, vérifiez le manuel de votre interphone.

Comment connecter l'ouvre-porte au moniteur ?

Connectez l'ouvre-porte au moniteur via le connecteur J14 (pour DV50-P1M2) ou selon le schéma fourni. Utilisez un adaptateur 12V DC si nécessaire.

Puis-je connecter deux ouvre-portes sur le même système ?

Oui, mais il n'est pas recommandé d'activer un ouvre-porte via le moniteur et un autre via l'unité extérieure simultanément : les deux portes s'ouvriront en même temps.

Où trouver les schémas de connexion ?

Les schémas de connexion sont disponibles sur le site www.elro.eu.

Quel adaptateur dois-je utiliser ?

Vous devez utiliser un adaptateur 12V DC avec une puissance suffisante (généralement 1A ou plus, selon le nombre d'ouvre-portes).

Le DL6000 fait-il du bruit ?

Non, l'ouvre-porte fonctionne de manière totalement silencieuse.

Comment nettoyer l'ouvre-porte ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si l'ouvre-porte ne fonctionne pas ?

Vérifiez d'abord l'alimentation 12V DC et les connexions. Assurez-vous que les fils vert et orange sont correctement branchés. Consultez les schémas sur www.elro.eu ou contactez le service client.

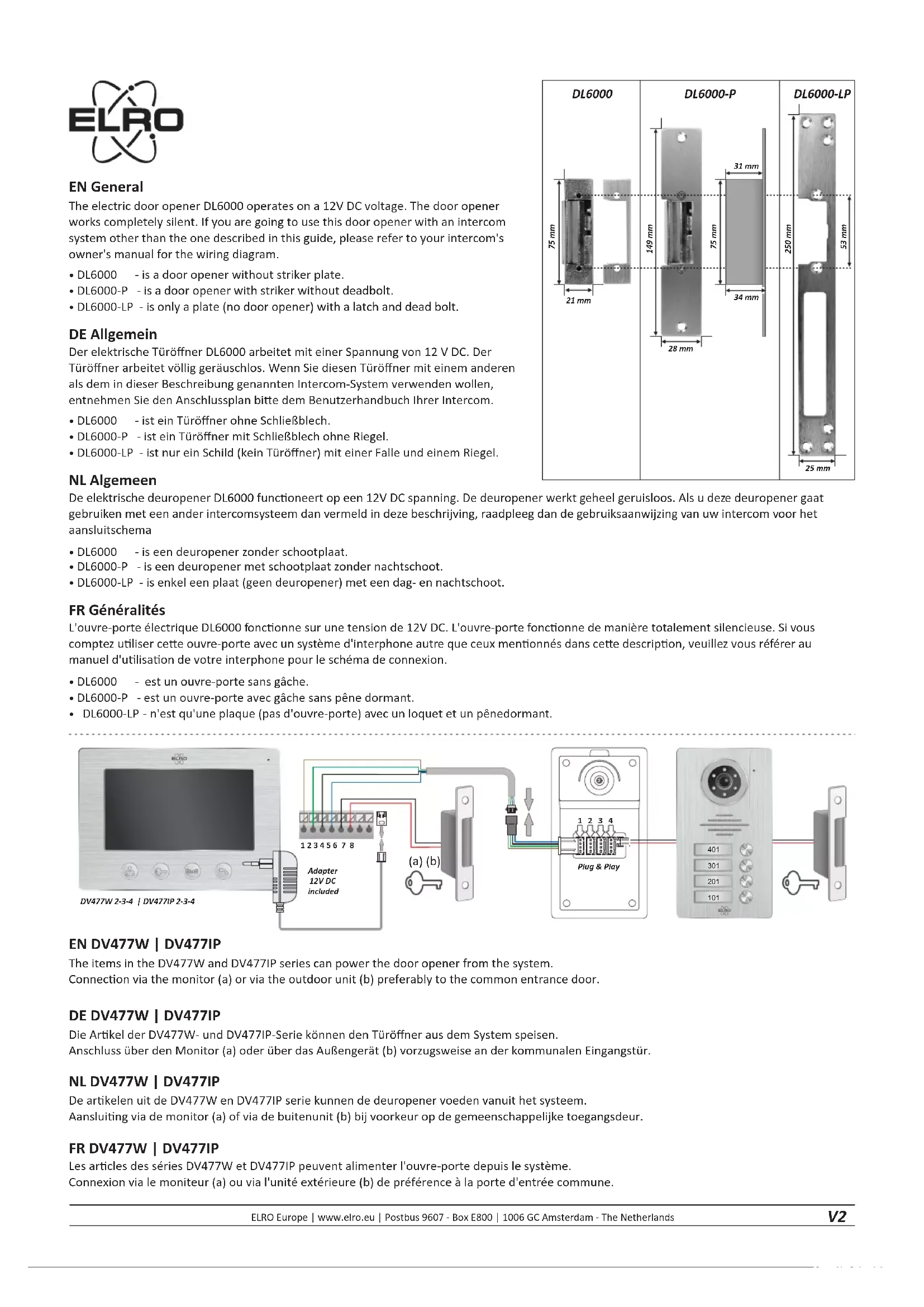

MODE D'EMPLOI DL6000 ELRO

L'ouvre-porte électrique DL6000 fonctionne sur une tension de 12V DC. L'ouvre-porte fonctionne de manière totalement silencieuse. Si vous comptez utiliser cette ouvre-porte avec un système d'interphone autre que ceux mentionnés dans cette description, veuillez vous référer au manuel d'utilisation de votre interphone pour le schéma de connexion.

• DL6000 - est un ouvre-porte sans gâche.
• DL6000-P - est un ouvre-porte avec gâche sans pêne dormant.
• DL6000-LP - n'est qu'une plaque (pas d'ouvre-porte) avec un loquet et un pênedormant.

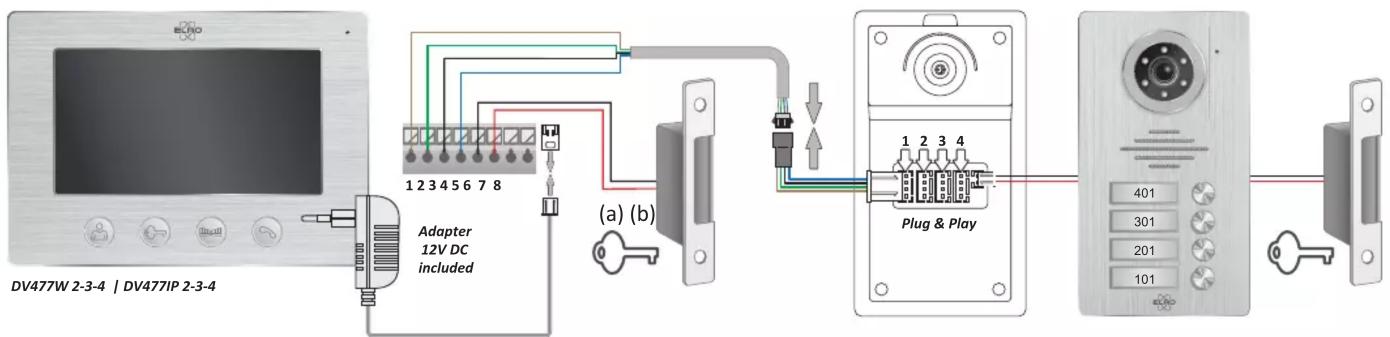

Les articles des séries DV477W et DV477IP peuvent alimenter l'ouvre-porte depuis le système.

Connexion via le moniteur (a) ou via l'unité extérieure (b) de préférence à la porte d'entrée commune.

EN PV40-P1M1 | PV40-P2M1

Avec les articles de cette série, vous pouvez connecter un ouvre-porte électrique via l'unité extérieure. Vous avez besoin d'un adaptateur 12V DC pour alimenter l'ouvre-porte électrique. Un ouvre-porte NC est le plus courant, se connectant via le vert et l'orange.

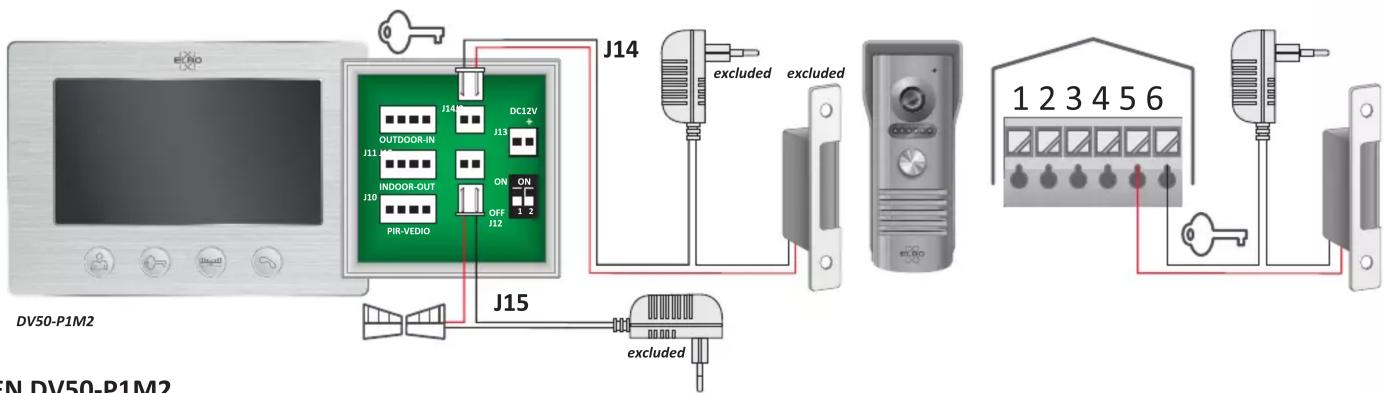

EN DV50-P1M2

Vous avez besoin d'un adaptateur 12V DC pour alimenter l'ouvre-porte électrique.

Avec ce système, vous pouvez choisir entre une connexion via le moniteur (J14) ou via l'unité extérieure. Un portail ou une clôture (J15) avec sa propre alimentation électrique peut également être connecté via le moniteur. Bien entendu, vous pouvez également utiliser cette connexion pour un ouvre-porte électrique sur la porte arrière.

Important : si vous utilisez la connexion via le moniteur (J14), il n'est pas recommandé d'activer également un ouvre-porte via l'unité extérieure ; après avoir appuyé sur le bouton, les deux portes seront libérées.

DV477WIP / DVC040IP

FR Visitez notre site web www.elro.eu pour les schémas de connexion corrects.
