Marque	Digitus
Modèle	DS-55524
Type de produit	Répéteur DisplayPort 8K
Norme	VESA DisplayPort 1.4
Résolutions prises en charge	8K à 30 Hz, 4K à 120 Hz, 4K à 60 Hz
Extension de distance (8K@30Hz)	Jusqu'à 15 m avec câble DP AWG 28 ou supérieur
Extension de distance (4K@60Hz)	Jusqu'à 30 m avec câble DP AWG 28 ou supérieur
HDR	Prise en charge HDR (High Dynamic Range)
Débit de données	1,62 / 2,7 / 5,4 / 8,1 Gbit/s
Interfaces	1 entrée DP, 1 sortie DP, 1 entrée USB Type-C (alimentation)
Alimentation	Via câble USB to Type-C inclus
Plug & Play	Oui, aucune installation de pilote nécessaire
Matériau du boîtier	Aluminium
Couleur	Argent
Dimensions (L x l x H)	6 x 2,3 x 1,8 cm
Poids	17 g
Contenu de la livraison	Répéteur, câble USB to Type-C (1 m), guide d'installation rapide
Entretien et nettoyage	Utiliser un chiffon doux et sec ; éviter l'humidité et les solvants
Sécurité	Ne pas exposer à l'humidité, à la chaleur excessive ou aux chocs
Certification	CE

FOIRE AUX QUESTIONS - DS-55524 Digitus

Quelle est la résolution maximale prise en charge par le DS-55524 ?

Le répéteur supporte une résolution maximale de 8K à 30 Hz et 4K à 120 Hz.

Quelle distance maximale puis-je atteindre avec ce répéteur ?

Pour une résolution 8K à 30 Hz, la distance maximale est de 15 mètres avec un câble DP AWG 28 ou supérieur. Pour 4K à 60 Hz, elle peut atteindre 30 mètres.

Le répéteur nécessite-t-il une alimentation externe ?

Oui, il est alimenté via le câble USB to Type-C fourni. Connectez le câble à une source USB (port USB d’un ordinateur ou adaptateur secteur).

Ce répéteur est-il compatible avec le HDR ?

Oui, il prend en charge HDR (High Dynamic Range) pour une meilleure qualité d’image.

Puis-je utiliser ce répéteur avec un câble DisplayPort standard ?

Oui, il est compatible avec les câbles DisplayPort standard. Pour de longues distances, utilisez un câble de qualité (AWG 28 ou supérieur).

Le DS-55524 nécessite-t-il l'installation de pilotes ?

Non, il est Plug & Play. Branchez simplement les câbles et l’alimentation, il fonctionne immédiatement.

Quels débits de données sont supportés ?

Le débit de données peut atteindre 1,62 / 2,7 / 5,4 / 8,1 Gbit/s selon la configuration.

Le répéteur fonctionne-t-il avec les sorties DisplayPort des ordinateurs portables ?

Oui, il est compatible avec tout appareil disposant d’une sortie DisplayPort standard, y compris les ordinateurs portables.

Que faire si l’image ne s’affiche pas après branchement ?

Vérifiez que le câble USB to Type-C est bien branché pour l’alimentation. Essayez de redémarrer la source et l’écran. Assurez-vous que le câble DP est correctement enfiché.

Quelles sont les dimensions et le poids du répéteur ?

Il mesure 6 x 2,3 x 1,8 cm et pèse seulement 17 g, ce qui le rend très compact et portable.

MODE D'EMPLOI DS-55524 Digitus

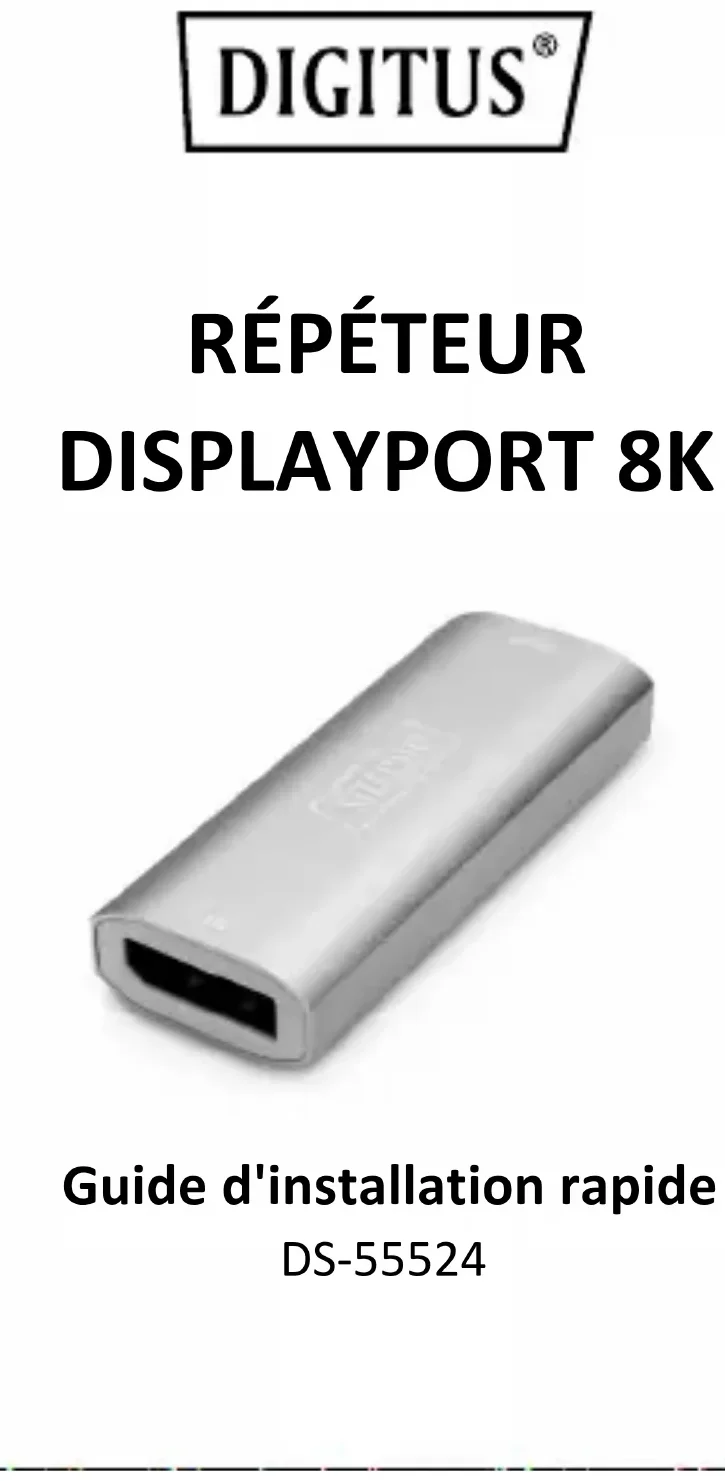

Guide d'installation rapide

DS-55524

1. INTRODUCTION

Le répéteur vous offre la possibilité de prolonger un signal DP jusqu'à 30 mètres. Il est conforme à la norme VESA DisplayPort 1.4. Résolutions prises en charge jusqu'à 8K / 30 Hz. L'alimentation électrique se fait par USB to Type-C avec le câble fourni.

2. FONCTIONNALITÉS

• Résolutions prises en charge: 8K / 30 Hz, 4K / 120 Hz, 4K / 60 Hz
• Extension de la distance 8K / 30 Hz: jusqu'à 15 m (câble DP AWG 28 ou supérieur)
• Extension de la distance 4K / 60 Hz: jusqu'à 30 m (câble DP AWG 28 ou supérieur)
• Prise en charge HDR (High Dynamic Range)
  • VESA DisplayPort 1.4

• Alimentation via câble USB to Type-C
- Plug & Play
• Débit de données: 1,62 Gbit/s, 2,7 Gbit/s, 5,4 Gbit/s, 8,1 Gbit/s

3. CONTENU DE LA LIVRAISON

• 1 x répéteur DisplayPort 8K
• 1 x câble USB to Type-C, 1 m
• 1 x guide d'installation rapide

4. CARACTÉRISTIQUES TECHNIQUES

1. 1 x entrée DP
2. 1 x sortie DP
3. 1 x entrée USB to Type-C
4. Boîtier: Aluminium
5. Dimensions (L x l x H) : 6 x 2,3 x 1,8 cm
6. Poids: 17 g
7. Couleur: Argent

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

ASSMANN Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
