Type de produit	Adaptateur vidéo Mini DisplayPort 3 en 1
Marque	Manhattan
Modèle	207362
Connecteurs d'entrée	1 mini DisplayPort 20 broches mâle
Connecteurs de sortie	1 HDMI 19 broches femelle, 1 DVI 24+5 broches femelle, 1 VGA/HD15 15 broches femelle
Résolution maximale HDMI	4K @ 30 Hz (3840 x 2160)
Résolution maximale VGA/DVI	1080p (1920 x 1200)
Support audio	HDMI : audio numérique 5.1 non compressé ; DVI et VGA : non compatible audio
Type de signal	Passif pour HDMI et DVI, actif pour VGA
Bande passante	3 Gbit/s
Longueur de câble	25 cm
Dimensions du boîtier	7,5 x 4 x 1,8 cm
Poids	48 g
Matériau du boîtier	Plastique PVC et ABS
Alimentation	Alimenté par la source Mini DisplayPort (aucune alimentation externe requise)
Systèmes d'exploitation compatibles	Windows XP/Vista/7/8.1/10, Linux, Mac OS 9.x/10.x ou supérieur
Certifications	UL 20276, DisplayPort v1.2, FCC, CE
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Humidité de fonctionnement	0 à 80 % (sans condensation)
Garantie	3 ans
Contenu de l'emballage	Adaptateur 4K Mini DisplayPort 3 en 1, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou de produits abrasifs.
Sécurité	Utiliser dans un environnement sec et à l'abri des chocs. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Non applicable (produit intégré non réparable).

FOIRE AUX QUESTIONS - 207362 MANHATTAN

Quels types de câbles ou d'écrans puis-je connecter à cet adaptateur ?

Cet adaptateur convertit un signal Mini DisplayPort vers trois sorties : HDMI, DVI ou VGA. Vous pouvez connecter un moniteur, un téléviseur ou un projecteur avec l'un de ces connecteurs.

Quelle est la résolution maximale prise en charge ?

En HDMI, il supporte jusqu'à 4K à 30 Hz (3840 x 2160). En DVI et VGA, la résolution maximale est de 1080p (1920 x 1200 en VGA, 1920 x 1080 en DVI).

L'adaptateur transmet-il le son ?

Oui, via la sortie HDMI : il supporte l'audio numérique 5.1 non compressé. Les sorties DVI et VGA ne transmettent pas le signal audio.

Est-ce que cet adaptateur fonctionne avec un Mac ?

Oui, il est compatible avec Mac OS 9.x/10.x et versions ultérieures. Il fonctionne également sous Windows (XP à 10) et Linux.

Puis-je utiliser l'adaptateur en mode miroir ou étendu ?

Oui, l'adaptateur permet de configurer l'écran en mode étendu (bureau étendu) ou en mode miroir (affichage identique) selon les réglages de votre système d'exploitation.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, l'adaptateur est auto-alimenté par le port Mini DisplayPort de votre ordinateur. Aucune source d'alimentation supplémentaire n'est nécessaire.

Que signifie 'passif' et 'actif' pour cet adaptateur ?

Les sorties HDMI et DVI sont passives : elles convertissent directement le signal numérique. La sortie VGA est active : elle nécessite une conversion numérique-analogique intégrée. Cela permet de connecter des écrans VGA sans adaptateur supplémentaire.

Puis-je brancher plusieurs écrans en même temps sur les trois ports ?

Non, l'adaptateur ne permet d'utiliser qu'une seule sortie à la fois. Vous choisissez soit HDMI, soit DVI, soit VGA. Les trois ports ne peuvent pas être actifs simultanément.

Quelle est la longueur du câble ?

Le câble intégré mesure 25 cm, ce qui permet une connexion directe sans encombrement.

Comment entretenir l'adaptateur ?

Nettoyez-le avec un chiffon doux et sec. Évitez l'humidité, les produits chimiques et les températures extrêmes. Débranchez-le avant tout nettoyage.

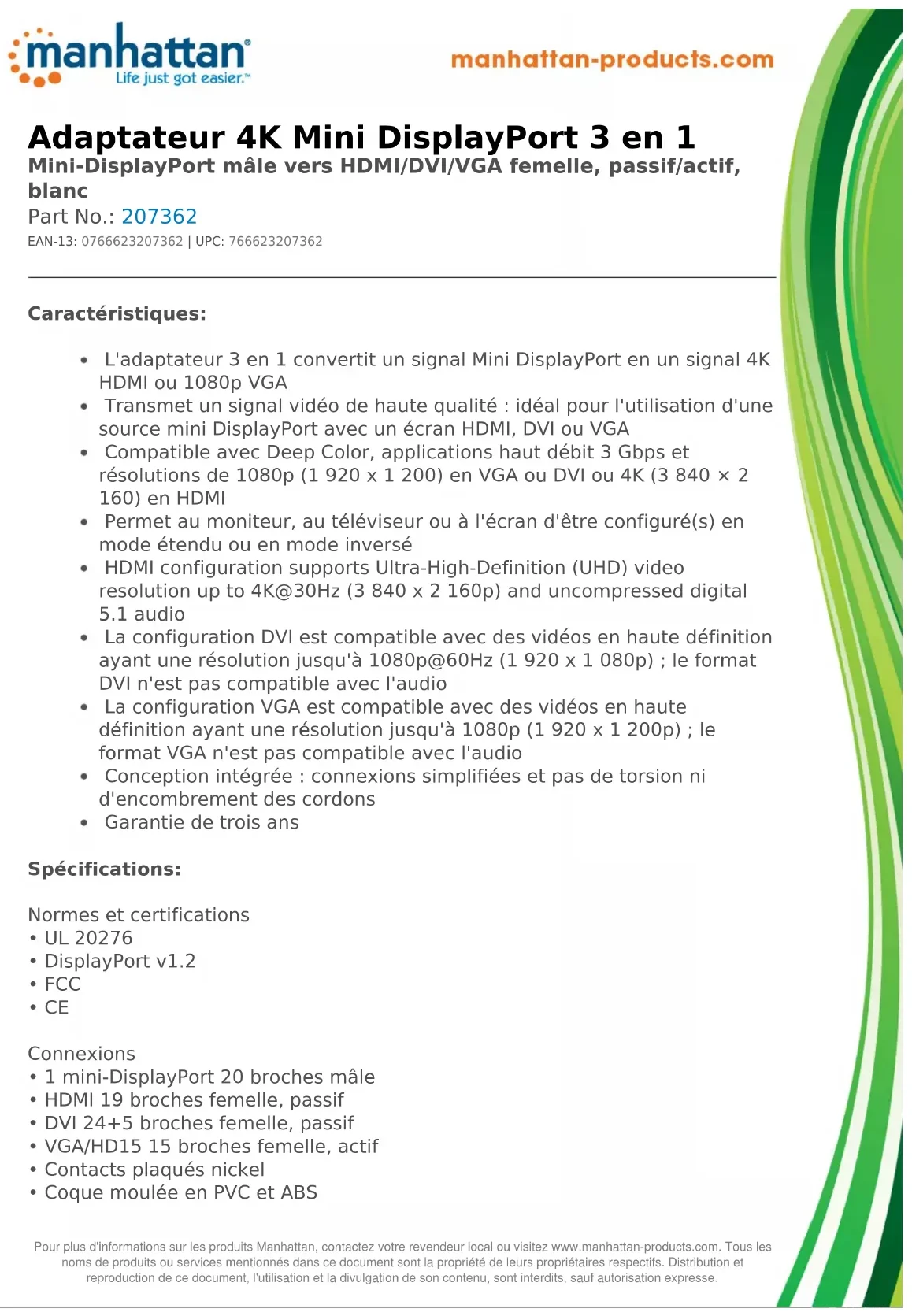

MODE D'EMPLOI 207362 MANHATTAN

Adaptateur 4K Mini DisplayPort 3 en 1

Mini-DisplayPort mâle vers HDMI/DVI/VGA femelle, passif/actif, blanc

Part No.: 207362

EAN-13: 0766623207362 | UPC: 766623207362

Caractéristiques:

• L'adaptateur 3 en 1 convertit un signal Mini DisplayPort en un signal 4K HDMI ou 1080p VGA
• Transmet un signal vidéo de haute qualité : idéal pour l'utilisation d'une source mini DisplayPort avec un écran HDMI, DVI ou VGA
• Compatible avec Deep Color, applications haut débit 3 Gbps et résolutions de 1080p (1 920 x 1 200) en VGA ou DVI ou 4K (3 840 x 2 160) en HDMI
• Permet au moniteur, au téléviseur ou à l'écran d'être configuré(s) en mode étendu ou en mode inversé
• HDMI configuration supports Ultra-High-Definition (UHD) video resolution up to 4K@30Hz (3 840 x 2 160p) and uncompressed digital 5.1 audio
• La configuration DVI est compatible avec des vidéos en haute définition ayant une résolution jusqu'à 1080p@60Hz (1 920 x 1 080p) ; le format DVI n'est pas compatible avec l'audio
• La configuration VGA est compatible avec des vidéos en haute définition ayant une résolution jusqu'à 1080p (1 920 x 1 200p) ; le format VGA n'est pas compatible avec l'audio
• Conception intégrée : connexions simplifiées et pas de torsion ni d'encombrement des cordons
  • Garantie de trois ans

Spécifications:

Normes et certifications

• UL 20276
• DisplayPort v1.2
  • FCC
  • CE

Connexions

• 1 mini-DisplayPort 20 broches mâle
• HDMI 19 broches femelle, passif
• DVI 24+5 broches femelle, passif
• VGA/HD15 15 broches femelle, actif
- Contacts plaqués nickel
• Coque moulée en PVC et ABS

Général

• Prise en charge de la technologie Deep Color 8 bits et 10 bits
• Bande passante : 3 Gbits/s
• Prend en charge une résolution maximale de
• HDMI : 3 840 x 2 160 (4K à 30 Hz)
• VGA : 1 920 x 1 200 (1 080p)
• Un couloir, une direction et prise en charge des connexions 4 lignes
• Passif/actif

Risoluzioni Video

• GA: 640x480, 800x600, 1 024x768, 1 920x1 200
- DTV/HDTV/UHDTV: 480i/480p/576i/576p/720p/1 080i/1 080p/4K à 30 Hz

Caractéristiques physiques

• Longueur du câble : 25 cm
• Boîtier : 7,5 x 4 x 1,8 cm
• Poids : 48 g
• Boîtier : plastique

Caractéristiques environnementales

• Température de fonctionnement : 0 - 40 °C
  • Température de stockage : -20 - 60 °C
• Humidité (sans condensation) : 0 - 80 %

Configuration requise

- Windows XP/Vista/7/8.1/10, Linux ou Mac 9.x/10.x ou supérieur

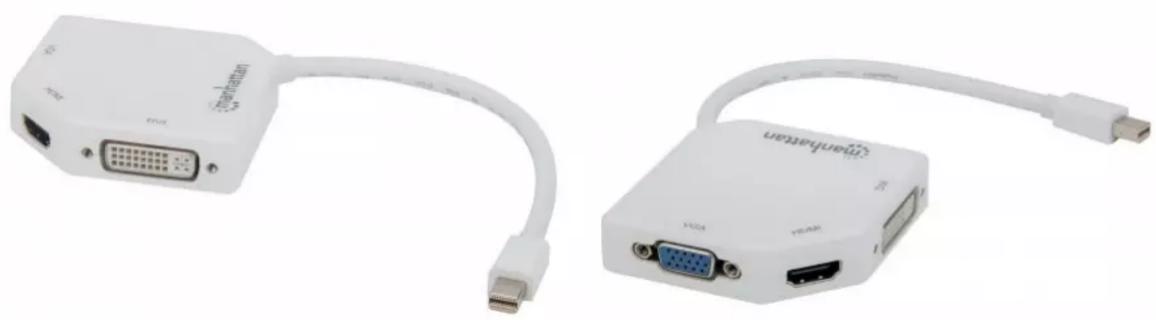

Contenu de l'emballage

• Adaptateur 4K Mini DisplayPort 3 en 1
• Guide d'installation rapide
