Type de produit	Pistolet à graisse pneumatique
Marque	Einhell
Modèle	DFP 210
Pression de service maximale	6 bar
Consommation d'air	113 L/min
Diamètre de tuyau recommandé	9 mm
Qualité d'air requise	Air comprimé nettoyé et graissé à brouillard d'huile
Puissance du compresseur recommandée	250 L/min (2,2 kW)
Capacité de la cartouche	400 g
Dimensions de la cartouche	∅ 53 mm × 235 mm
Raccord d'air	R 1/4"
Accessoires fournis	Raccord enfichable R 1/4", tuyau de buse
Méthodes de remplissage	Aspiration, pompage, cartouche
Lubrification recommandée	Huile spéciale pour outils pneumatiques (réf. 41.383.10)
Entretien quotidien	Nettoyage après usage, huilage 4-8 gouttes dans le raccord d'air
Consignes de sécurité	Porter lunettes et gants; utiliser air comprimé sec et sans poussière
Pièces de rechange	Originales uniquement
Garantie	12 mois

FOIRE AUX QUESTIONS - DFP 210 EINHELL

Quelle pression d'air est nécessaire pour utiliser le DFP 210 ?

La pression de service recommandée est de 6 bar. Réglez le réducteur de pression du compresseur à cette valeur.

Comment remplir la pompe à graisse par aspiration ?

Dévissez le récipient, plongez-le de 3 à 5 cm dans la graisse, retirez la barre poussoir de 5 à 8 cm, répétez 3 à 4 fois jusqu'à ce que la barre touche la butée. Revissez le récipient et poussez la barre avec le levier de blocage.

Puis-je utiliser une cartouche de graisse standard ?

Oui, utilisez une cartouche de 400 g avec un diamètre de 53 mm et une longueur de 235 mm. Retirez les couvercles avant et arrière avant insertion.

Comment entretenir la pompe à graisse ?

Après chaque utilisation, nettoyez l'appareil. Pour une utilisation continue, ajoutez 4 à 8 gouttes d'huile spéciale pour outils pneumatiques dans le raccord d'air chaque jour.

Que faire si la puissance diminue ?

Vérifiez le diamètre intérieur du tuyau d'air : il doit être d'au moins 9 mm. Un tuyau trop long ou trop étroit réduit la puissance.

Puis-je utiliser de l'oxygène comme source d'air ?

Non, n'utilisez jamais d'oxygène ou de gaz inflammable. Seul de l'air comprimé propre et sec est autorisé.

Comment monter une cartouche dans la pompe ?

Dévissez le récipient, retirez la barre poussoir jusqu'à la butée, placez la cartouche sans les couvercles, revissez le récipient et appuyez sur le levier de blocage en poussant la barre.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes et des gants de protection. Utilisez un raccord à fermeture rapide et assurez-vous que l'air est sec et sans poussière.

Où puis-je trouver des pièces de rechange ?

Utilisez uniquement des pièces de rechange originales Einhell. Contactez le service après-vente ou un atelier spécialisé.

Quelle est la durée de garantie du DFP 210 ?

La période de garantie est de 12 mois à compter de la date d'achat, couvrant les défauts de matériel et de fabrication.

MODE D'EMPLOI DFP 210 EINHELL

avant la première mise en service de la pompe à graisse, veuillez lire les instructions et suivre les consignes de service et d'entretien. Conservez ces instructions toujours avec l'appareil.

1. Etendue des fournitures

●1 Pompe à graisse
●1 Raccord enfichable R 1/4"
●1 Tuyau de buse

2. Caractéristiques techniques

• Pression de service admissible max. 6 bar
  ●Consommation d'air 113 l/min.
  ●Diamètre du tuyau recommandé ∅ 9 mm
  ●Qualité de l'air comprimé: nettoyé et graissé à brouillard d'huile
  ●Puissance du compresseur Puissance de remplissage du compresseur: env. 250 l/min. ceci correspond à une capacité du moteur de 2,2 kW.
  ●Valeurs de réglage pour le service Pression de service réglée sur le réducteur de pression ou sur le réducteur de pression du filtre: 6 bar.

A respecter:

Pendant les travaux avec la pompe à graisse, portez des vêtements appropriés en particulier des lunettes de protection.

Observez les consignes de sécurité.

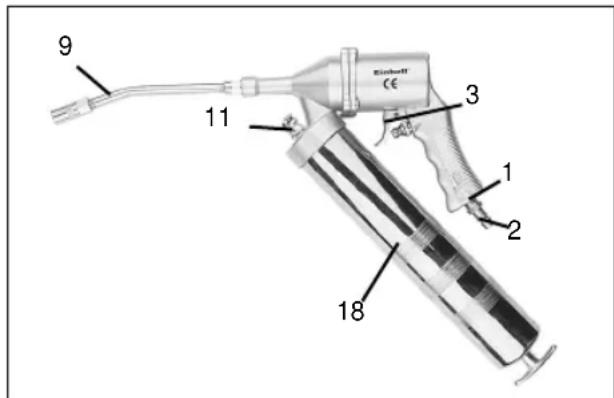

3. Illustration

Pos. Désignation

1 Raccord d'air
2 Raccord enfichable
3 Gâchette
9 Tuyau de buse

11 Bouchon de remplissage
18 Récipient à graisse

4. Utilisation conforme aux fins

La pompe à graisse est un outil pneumatique à emploi multiple dans les garages et dans l'agriculture.

Ne faire effectuer réparations et maintenance que dans des ateliers spécialisés autorisés.

A noter!

Un diamètre intérieur insuffisant du tuyau et une conduite trop longue, provoquent une perte de puissance de l'appareil.

5. Consignes de sécurité

Prenez des précautions appropriées pour protéger votre personne et l'environnement contre des risques d'accident.

●N'employez la pompe à graisse qu'à bonne escient.
- Assurez-vous que les outils pneumatiques sont hors de portée des enfants.
- Ne travaillez qu'en état de calme et de concentration.
- N'effectuez le raccordement d'air comprimé qu'à l'aide d'un raccord à fermeture rapide.
- L'ajustage de la pression de service ne se fait qu'au moyen d'un réducteur de pression.
- N'utilisez jamais d'oxygène ou de gaz inflammable comme source d'énergie.
- Séparez l'appareil de la source d'air comprimé avant tout dépannage et tout travail de maintenance.
●N'employez que des pièces de rechange originales.
- Pendant votre travail avec la pompe à graisse, portez les vêtements de protection nécessaires, en particulier des lunettes et des gants de protection.
- Assurez-vous que l'air est sec et sans poussière. Comme vous voyez sur l'illustration, la pompe à graisse doit être raccordée au compresseur par un tuyau à haute pression, un raccord à fermeture rapide et une unité d'entretien combinée.
- Réglez la pression d'air nécessaire sur le réducteur de pression du compresseur. Pour la plupart des travaux une pression de 6 bar suffit.

6. Mise en service

Vissez le raccord enfichable fourni dans le raccord d'air après avoir enroulé le filetage de 2 à 3 couches de bande d'étanchéité.

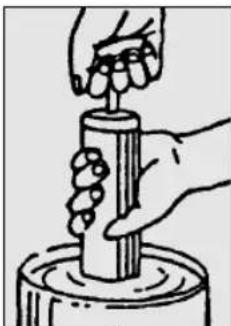

Remplissage par aspiration

Dévissez le récipient à graisse du corps du pistolet. Plongez maintenant le récipient à graisse d'env. 3 à 5 cm dans le grand récipient à graisse et retirez lentement la barre poussoir de 5 à 8 cm. Ensuite plongez le récipient à graisse à un nouveau endroit du grand récipient à graisse et retirez de nouveau la barre poussoir. Il faudrait répéter 3 à 4 fois ce procédé de remplissage jusqu'à ce que la barre poussoir repose en arrière contre la butée. Graçe à l'immersion renouvelée on évite largement que des bulles d'air ne se forment dans le récipient et que de cette façon aucune graisse ne serait aspirée. Vissez maintenant le récipient rempli au corps du pistolet. Appuyez sur le levier de blocage et poussez en même temps la barre poussoir jusqu'à la butée. Graçe à l'effet de ressort, la graisse est désormais pressée dans le by-pass du corps du pistolet.

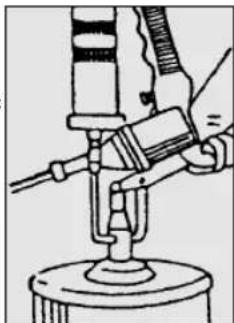

Remplissage par pompage

Au moyen du raccord de remplissage, la pompe à graisse peut également être remplie avec une pompe. Reliez le raccord de remplissage (11) à la pompe. Comme vous voyez sur l'illustration, la pompe à graisse est retournée à cet effet. Pressez maintenant la graisse avec la pompe dans le récipient de la pompe à graisse. La barre poussoir (20) est ainsi pressée vers l'arrière. Pompez maintenant jusqu'à ce que la barre poussoir soit complètement sortie. Ainsi la graisse sort à la partie arrière du récipient à graisse. Ce n'est pas une erreur de la pompe à graisse, mais un processus normal. Séparez de nouveau la pompe à graisse de la pompe, appuyez sur le levier de blocage (21) et introduisez en même temps la barre poussoir jusqu'à la butée.

Mise en place de la cartouche

Dévissez le récipient à graisse du corps du pistolet. Retirez la barre poussoir (20) jusqu'à la butée. Vous pouvez maintenant placer une cartouche à graisse de 400 g dans le récipient à graisse. La cartouche a un ∅ de 53 mm et une longueur de 235 mm. Avant de mettre la cartouche en place, enlevez le couvercle arrière de la cartouche pour que la manchette repoussée puisse plonger dans la cartouche. Enlevez le couvercle de fermeture de sécurité à l'avant. Revissez à présent le récipient à graisse au corps du pistolet. Appuyez sur le levier de blocage (21) et introduisez en même temps la barre poussoir jusqu'à la butée.

7. Maintenance et entretien

Le respect des consignes de maintenance indiquées ici, assure la pérennité de ce produit de qualité ainsi qu'un fonctionnement sans défaillance.

Avant de commencer tout travail, vérifiez que le cylindre est bien fixé. Nettoyez à fond l'appareil immédiatement après le travail.

Nettoyage et graissage réguliers assurent l'efficacité de la pompe à graisse.

La pompe à graisse doit être lubrifiée régulièrement avec de l'huile sans acide et très fluide.

Si vous utilisez la pompe à graisse en permanence, il faut introduire env. 4 à 8 gouttes d'huile par jour dans le raccord d'air comprimé. Si vous actionnez l'appareil quelque fois, l'huile est répartie uniformement dans l'appareil.

Accessoires

Huile spéciale pour outils pneumatiques: 500 ml Art:-No. 41.383.10

• Pièces usées
  ●Dommages causés par une pression de service inadmissible.
• Dommages causés par un air comprimé non-conditionné.
  ●Dommages causés par une utilisation mal appropriée ou par une intervention non-autorisée.

Geachte Klant,

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
