R26USBCCW - Chargeur USB-C LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Marque	Legrand
Modèle	R26USBCCW (compatible R26USBCC, TR15USBCC, TR20USBCC, TR15HUSBCC, TR20HUSBCC)
Catégorie	Chargeur USB-C mural
Type de produit	Prise murale duplex avec ports USB-C
Matériau	Plastique ignifugé et contacts en laiton
Couleur	Blanc
Alimentation d’entrée	120-240 V~, 50/60 Hz (estimation)
Alimentation de sortie	5 V CC
Courant de sortie total	3,1 A max (total pour les deux ports)
Nombre de ports USB	2 ports USB-C
Fonctions principales	Recharge de dispositifs USB-C ; pas de transfert de données
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser de produits chimiques
Sécurité	Couper l’alimentation avant installation ; ne pas utiliser avec des fils en aluminium ; acheminer les câbles loin de l’orifice de sortie ; ne pas suspendre d’appareils par le cordon
Installation	Réservée à un électricien qualifié ; utiliser des fils en cuivre AWG 10-14 ; dénuder 12 mm ; serrer les vis à 12-14 in-lb
Réparabilité	Non réparable ; remplacer l’appareil en cas de défaut
Pièces détachées	Non disponibles
Dimensions (partie encastrée)	Environ 4,2 x 4,2 x 2,5 cm
Poids	Environ 100 g
Pays d’origine	Fabriqué en Chine
Utilisation	Intérieur uniquement
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - R26USBCCW LEGRAND

Comment installer ce chargeur USB-C mural ?

L'installation doit être réalisée par un électricien qualifié. Coupez d'abord l'alimentation au niveau du panneau. Utilisez des fils en cuivre AWG 10-14, dénudez-les sur 12 mm, puis connectez-les aux bornes selon le schéma de l'appareil. Serrez les vis à 12-14 in-lb. Replacez la plaque murale et remettez le courant.

Quels types de fils utiliser avec ce chargeur ?

Utilisez uniquement des fils en cuivre ou cuivrés, pleins ou multibrins, de calibre AWG 10 à 14. N'utilisez pas de fils en aluminium, car cela pourrait provoquer une surchauffe.

Puis-je recharger plusieurs appareils en même temps ?

Oui, le chargeur dispose de deux ports USB-C partageant un courant total de 3,1 A à 5 V. La puissance est répartie entre les appareils connectés. Pour une charge rapide, il est recommandé de ne brancher qu'un seul appareil.

Ce chargeur est-il compatible avec tous les appareils USB-C ?

Oui, il est compatible avec la plupart des appareils USB-C (smartphones, tablettes, écouteurs, etc.) nécessitant une charge en 5 V. Cependant, il ne supporte pas les protocoles de charge rapide comme Power Delivery (PD). La charge se fera à vitesse standard.

Puis-je utiliser un adaptateur pour recharger des appareils non USB-C ?

Non recommandé. Le chargeur est conçu pour les connecteurs USB-C. L'utilisation d'adaptateurs pourrait entraîner une mauvaise connexion ou des risques de surchauffe. Privilégiez des câbles adaptés.

Que faire si le chargeur ne fonctionne plus ?

Vérifiez d'abord que le circuit est sous tension. Si le problème persiste, il peut s'agir d'un défaut interne. Comme l'appareil n'est pas réparable, il doit être remplacé par un modèle identique. Contactez un électricien pour le retrait et l'installation.

Ce chargeur transfère-t-il des données ?

Non, les ports USB-C sont destinés exclusivement à la recharge. Ils ne permettent pas le transfert de données. Utilisez un câble adapté si vous avez besoin de synchroniser vos appareils.

Puis-je installer ce chargeur à l'extérieur ?

Non, ce modèle est conçu pour une utilisation en intérieur uniquement. Il n'est pas protégé contre l'humidité ou les intempéries. Pour une installation extérieure, choisissez un modèle spécifique.

Quelle est la puissance de sortie maximale ?

Le courant total est de 3,1 A sous 5 V, soit une puissance maximale de 15,5 W. Cette puissance est partagée entre les deux ports si plusieurs appareils sont branchés.

Faut-il une plaque murale spécifique ?

Le chargeur est livré avec sa plaque murale. Assurez-vous qu'elle soit compatible avec votre boîtier d'encastrement (standard 4x4 pouces). Remontez la plaque après installation.

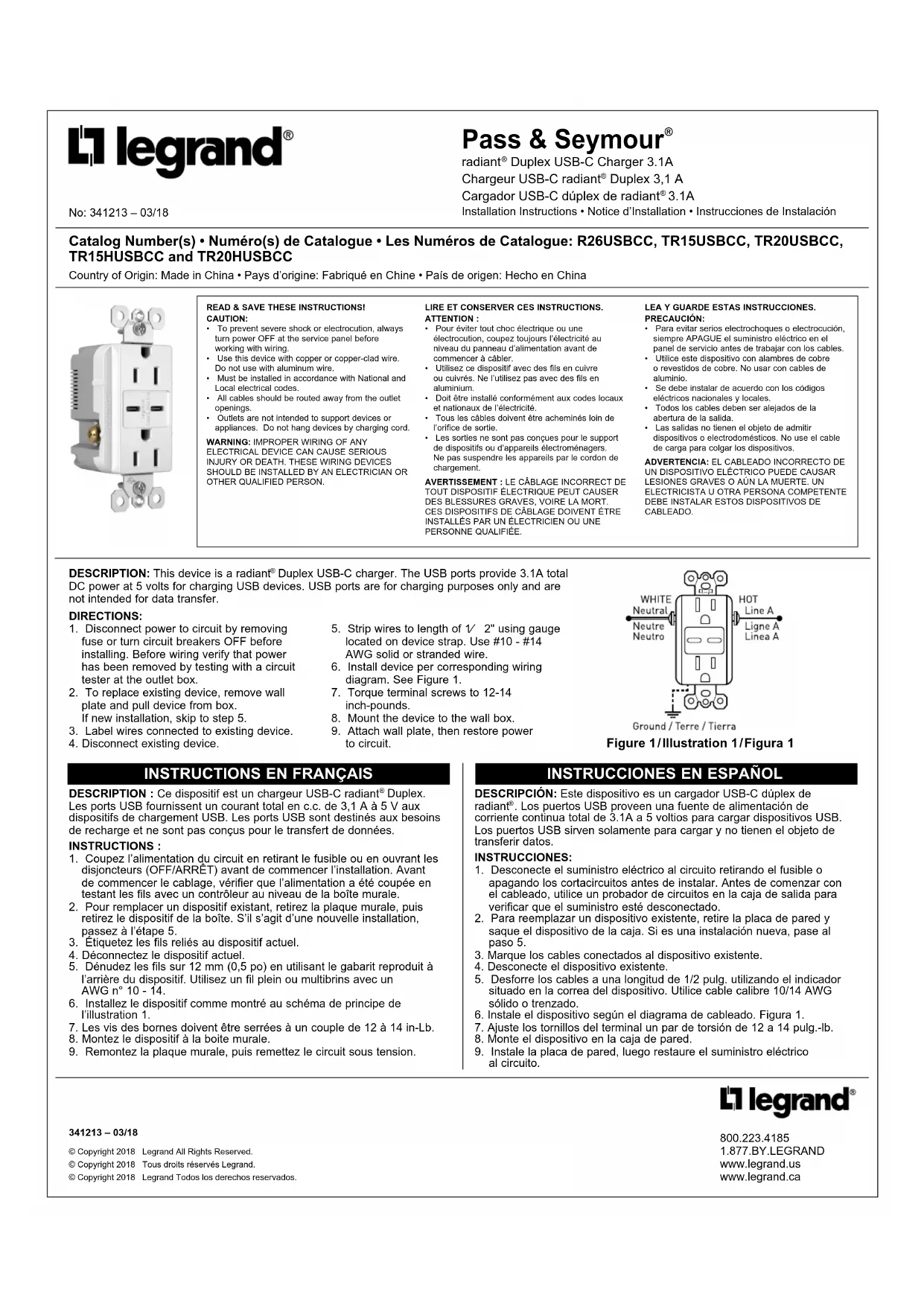

MODE D'EMPLOI R26USBCCW LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: R26USBCC, TR15USBCC, TR20USBCC, TR15HUSBCC and TR20HUSBCC

Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China

Pour éviter tout choc électrique ou une électrocution, coupez toujours l'électricité au niveau du panneau d'alimentation avant de

commencer à câbler.

Utilisez ce dispositif avec des fils en cuivre ou cuivrés. Ne l'utilisez pas avec des fils en aluminium.

Doit être installé conformément aux codes locaux et nationaux de l'électricité.

Tous les câbles doivent être acheminés loin de l'orifice de sortie.

Les sorties ne sont pas conçues pour le support de dispositifs ou d'appareils électroménagers. Ne pas suspendre les appareils par le cordon de chargement.

AVERTISSEMENT : LE CÂBLAGE INCORRECT DE TOUT DISPOSITIF ÉLECTRIQUE PEUT CAUSER DES BLESSURES GRAVES, VOIRE LA MORT. CES DISPOSITIFS DE CÂBLAGE DOIVENT ÉTRE INSTALLÉS PAR UN ÉLECTRICIEN OU UNE PERSONNE QUALIFIÉE.

LEA Y GUARDE ESTAS INSTRUCCIONES.

PRECAUCIÓN:

DESCRIPTION : Ce dispositif est un chargeur USB-C radiant® Duplex. Les ports USB fournissent un courant total en c.c. de 3,1 A à 5 V aux dispositifs de chargement USB. Les ports USB sont destinés aux besoins de recharge et ne sont pas conçus pour le transfert de données.

INSTRUCTIONS

1. Coupez l'alimentation du circuit en retirant le fusible ou en ouvrant les disjoncteurs (OFF/ARRÊT) avant de commencer l'installation. Avant de commencer le cablage, vérifier que l'alimentation a été coupée en testant les fils avec un contrôleur au niveau de la boîte murale.
2. Pour remplacer un dispositif existant, retirez la plaque murale, puis retirez le dispositif de la boîte. S'il s'agit d'une nouvelle installation, passez à l'étape 5.
3. Étiquetez les fils reliés au dispositif actuel.
4. Déconnectez le dispositif actuel.
5. Dénudez les fils sur 12 mm (0,5 po) en utilisant le gabarit reproduit à l'arrière du dispositif. Utilisez un fil plein ou multibrins avec un AWG n° 10 - 14.
6. Installez le dispositif comme montré au schéma de principe de l'illustration 1.
7. Les vis des bornes doivent être serrées à un couple de 12 à 14 in-Lb.
8. Montez le dispositif à la boite murale.
9. Remontez la plaque murale, puis remettez le circuit sous tension.
